MODE D'EMPLOI TWL4E201 AEG-ELECTROLUX

Conseils Entretien et nettoyage En cas d'anomalie de fonctionnement Caractéristiques techniques Installation En matière de protection de l'environnement Sous réserve de modifications.

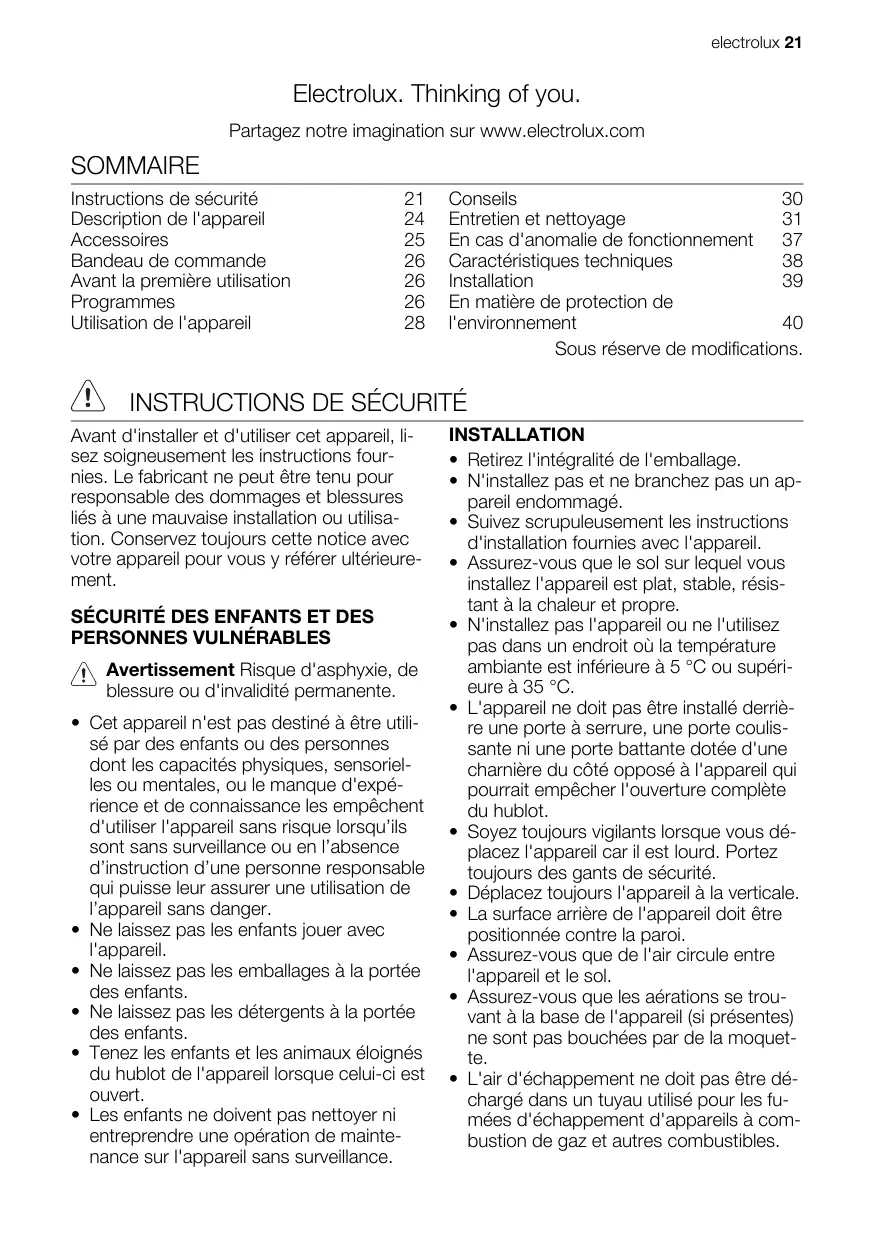

INSTRUCTIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES

PERSONNES VULNÉRABLES

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu’ils sont sans surveillance ou en l’absence d’instruction d’une personne responsable qui puisse leur assurer une utilisation de l’appareil sans danger.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés du hublot de l'appareil lorsque celui-ci est ouvert.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance. INSTALLATION

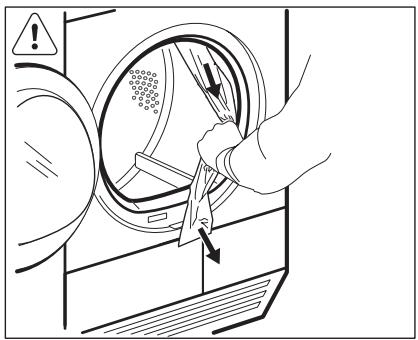

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

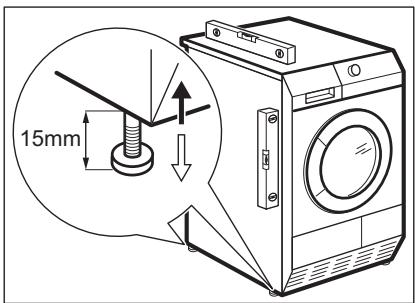

• Assurez-vous que le sol sur lequel vous installez l'appareil est plat, stable, résistant à la chaleur et propre.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supérieure à 35 °C.
• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète du hublot.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Déplacez toujours l'appareil à la verticale.
• La surface arrière de l'appareil doit être positionnée contre la paroi.
• Assurez-vous que de l'air circule entre l'appareil et le sol.
• Assurez-vous que les aérations se trouvant à la base de l'appareil (si présentes) ne sont pas bouchées par de la moquette.
• L'air d'échappement ne doit pas être déchargé dans un tuyau utilisé pour les fumées d'échappement d'appareils à combustion de gaz et autres combustibles. 22 electrolux

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livret d'installation).
• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

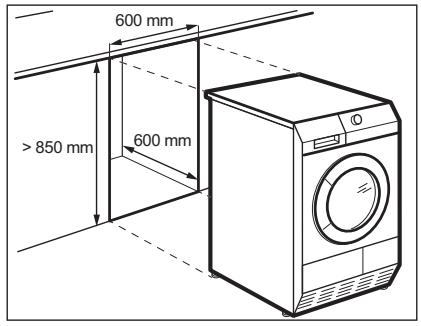

• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livret d'installation).
• Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit. Branchement électrique Avertissement Risque d'incendie ou d'électrocution.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.
• Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise.
• Ne touchez jamais le câble d'alimentation ou la prise avec des mains mouillées.
• Cet appareil est conforme aux directives CEE. UTILISATION Avertissement Risque d'incendie, d'explosion, de choc électrique ou d'endommagement de l'appareil
• Utilisez cet appareil uniquement dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne subisse des dommages. Si vous arrêtez l'appareil avant la fin du cycle de séchage, retirez et étalez immédiatement tous les articles afin que la chaleur puisse se dissiper.
• Si vous utilisez un assouplissant ou des produits similaires, respectez les instructions figurant sur l'emballage.
• N'utilisez pas l'appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation.
• Retirez les peluches accumulées dans l'appareil.
• Ne séchez pas d'articles endommagés contenant un rembourrage ou un garnissage.
• N'utilisez pas cet appareil pour sécher des articles en mousse de caoutchouc (mousse de latex), bonnets de bains, textiles imperméables, articles doublés en caoutchouc ou vêtements et taies d'oreiller rembourrés de mousse de caoutchouc.
• Avant de sécher des articles ayant été en contact avec des produits tels que huile de cuisson, acétone, alcool, essence, kérosène, produit détachant, térébenthine, cire ou décapant pour cire, nettoyez-les avec de l'eau chaude et une plus grande quantité de lessive.
• Ne séchez pas d'articles sur lesquels ont été utilisés des produits de nettoyage chimiques industriels.
• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes.
• Séchez uniquement les textiles adaptés au séchage dans un sèche-linge. Suivez les instructions figurant sur l'étiquette des textiles.
• Ne faites sécher que du linge propre dans l'appareil. electrolux 23

• Si vous avez lavé votre linge avec un produit détachant, lancez un cycle de rinçage supplémentaire avant de démarrer le sèche-linge.
• N'utilisez pas l'eau de condensation pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas sur le hublot ouvert de votre appareil ; ne vous asseyez pas dessus.
• Respectez la charge maximale de 7 kg (reportez-vous au chapitre « Tableau des programmes »).
• N'introduisez pas de linge non essoré dans le sèche-linge.

ENTRETIEN ET NETTOYAGE

Avertissement Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Avertissement Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil. Compresseur Avertissement Risque de dommage de l'appareil.
• Dans le sèche-linge, le compresseur et son système sont remplis d'un agent spécial ne contenant pas d'hydrochlorofluorocarbures. Ce circuit doit rester hermétique. Tout endommagement du circuit peut entraîner une fuite. 24 electrolux

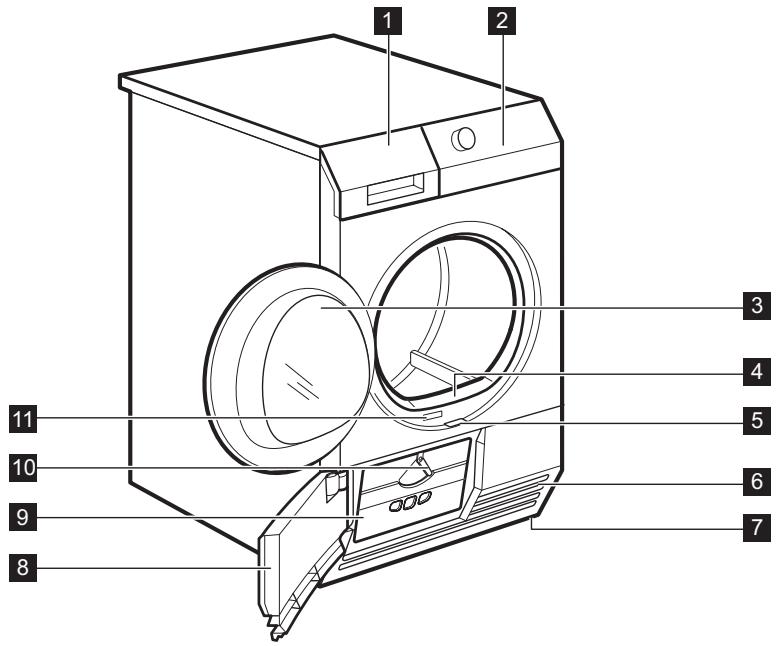

Bac d'eau de condensation Bandeau de commande Hublot (réversible) Filtre principal Levier coulissant pour ouvrir la trappe du condenseur thermique 6 Fentes de circulation d'air

7 Pieds réglables 8 Trappe du condenseur thermique 9 Couvercle des filtres du condenseur thermique 10 Manette de verrouillage 11 Plaque signalétique electrolux 25 ACCESSOIRES

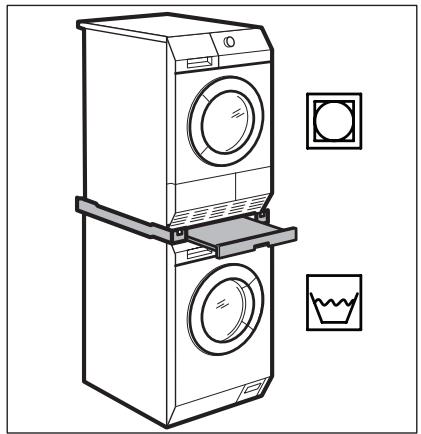

KIT DE SUPERPOSITION

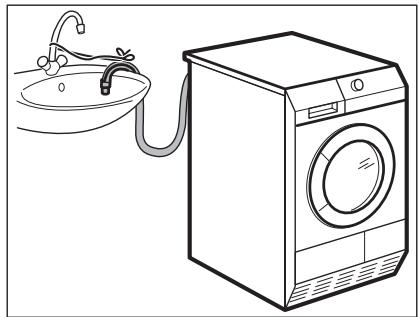

Le tuyau doit être installé à une hauteur comprise entre 50 cm au minimum et 1 m au maximum du niveau du sol. Ce tuyau ne doit pas faire de boucle. Si nécessaire, réduisez la longueur du tuyau. Lisez attentivement la notice fournie avec l'accessoire. SOCLE À TIROIR Nom de l'accessoire : SKP11, STA8, STA9 Disponible auprès de votre magasin vendeur agréé. Le kit de superposition ne peut être utilisé qu'avec les lave-linge indiqués dans le livret. Reportez-vous au livret joint. Lisez attentivement la notice fournie avec l'accessoire.

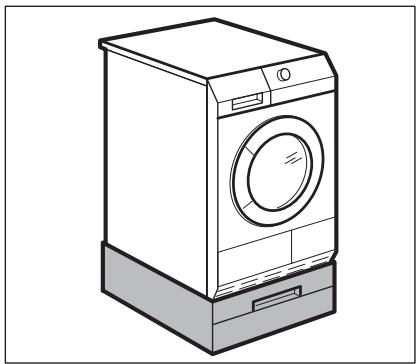

Nom de l'accessoire : PDSTP10. Il est disponible auprès de votre magasin vendeur agréé. Sert à surélever l'appareil à un niveau permettant la charge et le retrait aisés du linge. Le tiroir peut servir au stockage du linge comme par ex. : les serviettes ainsi que des produits de nettoyage et autres. Lisez attentivement la notice fournie avec cet accessoire.

Nom de l'accessoire : DK11. Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge) L'accessoire est destiné à la vidange directe de l'eau de condensation dans une cuvette, un siphon, une rigole, etc. Après l'installation, le bac d'eau de condensation est vidangé automatiquement. Le bac d'eau de condensation doit demeurer dans l'appareil. Nom de l'accessoire : RA5, RA6, RA11, RA12 26 electrolux Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge). Vérifiez auprès de votre vendeur ou sur le site Internet que l'accessoire est compatible avec votre appareil. Grille de séchage pour laisser sécher le linge délicat en toute sécurité dans le sèchelinge :

• lingerie Lisez attentivement la notice fournie avec l'accessoire.

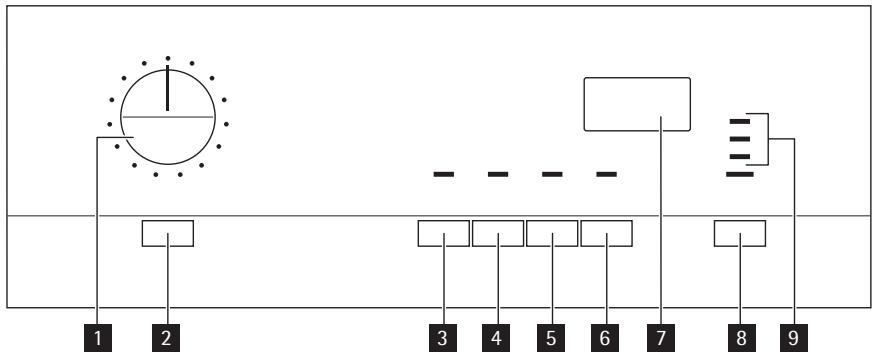

Sélecteur de programme Touche Marche/Arrêt Touche Anti-froissage Touche Alarme Touche Minuterie Touche Départ Différé

7 Affichage 8 Touche Départ/Pause 9 Voyants : videz le bac d'eau de condensation, nettoyez le filtre principal, nettoyez les filtres du condenseur thermique

AVANT LA PREMIÈRE UTILISATION

Nettoyez le tambour du sèche-linge avec un chiffon humide ou sélectionnez un programme court (par ex. un programme de 30 minutes) avec une charge de chiffons humides. Au début du programme de séchage (pendant 3 à 5 min), l'appareil fera un peu plus de bruit. Ceci est lié au démarrage du compresseur et ceci est normal comme pour tous les appareils alimentés par un compresseur comme : les réfrigérateurs, les congélateurs PROGRAMMES Programmes Charge 1) Propriétés Coton Fonctions disponibles Étiquette d'entretien des textiles electrolux 27 Programmes Charge 1) Propriétés Fonctions disponibles Très Sec 7 kg Séchage de vêtements en coton. Niveau de séchage : très sec. tous sauf : Minuterie Sec 7 kg Séchage de vêtements en coton. Niveau de séchage : bien sec. tous sauf : Minuterie

7 kg Séchage de vêtements en coton. Niveau de séchage : prêt à ranger. tous sauf : Minuterie Prêt à Repasser 2) 7 kg Séchage de vêtements en coton. Niveau de séchage : prêt pour le repassage. tous sauf : Minuterie Jeans 7 kg Séchage des vêtements décontractés tels que les jeans, les sweats, avec différentes épaisseurs de tissu (par ex. au niveau du poignet, du col ou des coutures). tous sauf : Minuterie Oreillers 3 kg Pour le séchage du linge de lit comme : draps, taies d'oreillers, couvre-lits. 7 kg Séchage complet du linge pendant la durée de séchage sélectionnée par l'utilisateur. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou de petites quantités de linge, nous vous recommandons d'utiliser des durées courtes. 3,5 kg Séchage de vêtements en textiles synthétiques. Degré de séchage : extra sec. tous sauf : Minuterie

3,5 kg Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à ranger. tous sauf : Minuterie Prêt à Repasser 3,5 kg Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à repasser. tous sauf : Minuterie Repassage Facile 1 kg (ou 5 chemises) Séchage des vêtements faciles à entretenir, tels que les chemises et chemisiers ; pour limiter l'effort de repassage. Les résultats peuvent varier en fonction des différents types de tissus et de finitions. Mettez le linge directement dans le sèche-linge. Une fois le cycle terminé, sortez le linge sec immédiatement et accrochez-le sur un cintre. tous sauf : Minuterie Textiles Sports 2 kg Séchage des tenues de sport, textiles fins, à micro-fibres, en polyester, ne nécessitant pas de repassage. tous sauf : Minuterie Prêt à Ranger Minuterie tous sauf : Anti-froissage et Minuterie tous Synthétiques Très Sec Prêt à Ranger Étiquette d'entretien des textiles 28 electrolux Programmes Soie / Lingerie Rafraichir Laine Charge 1) Fonctions disponibles Propriétés 1 kg Séchage de la soie/lingerie au moyen d'air chaud et d'un mouvement délicat. tous sauf : Anti-froissage et Minuterie 1 kg Pour rafraîchir les vêtements en laine. Les vêtements seront doux et confortables. Nous vous recommandons de sortir immédiatement les vêtements sitôt le programme terminé. Alarme et Minuterie 3), Départ Différé Étiquette d'entretien des textiles

1) Poids maximal des vêtements secs

2) Uniquement pour les instituts de test :

pour effectuer un test de performance, utilisez les programmes standard spécifiés dans le document EN 61121. Les filtres du condenseur thermique doivent être nettoyés tous les 3 cycles.

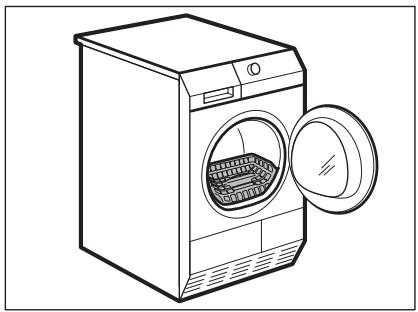

3) Uniquement avec la grille de séchage (reportez-vous au chapitre ACCESSOIRES).

UTILISATION DE L'APPAREIL

PRÉPARATION DU LINGE

Important Séchez uniquement le linge adapté au séchage dans le sèche-linge. Veillez à ce que le linge soit adapté au séchage dans le sèche-linge. Vérifiez le symbole tissu sur les vêtements. Symbole tissu Propriété Séchable au sèche-linge Séchable au sèche-linge à température standard Séchable au sèche-linge à température réduite Non séchable au sèche-linge Préparez le linge de manière adéquate :

• fermez les fermetures éclair, boutonner les housses de couettes et nouez les liens ou rubans (par ex. ceintures de tabliers) - le linge peut s'entremêler ;
• veillez à vider les poches - retirez les pièces métalliques (trombones, épingles de sûreté, etc.) ;
• retournez sur l'envers les articles doublés (par ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Séchage indépendant :
• coton et lin avec les programmes Coton

• tissus synthétiques et mélangés avec les programmes Synthétiques
• de manière séparée, les textiles de couleur vive et ceux de couleur claire - les couleurs peuvent déteindre
• lainages et bonneterie uniquement avec les programmes applicables - les vêtements peuvent rétrécir Important Ne mettez pas une quantité de linge dépassant la charge maximale de 7 kg.

1. Ouvrez la porte de l'appareil

2. Introduisez le linge, sans le comprimer.

3. Fermez la porte de l'appareil.

Attention Ne coincez pas de linge entre la porte de l'appareil et le joint en caoutchouc.

MISE EN FONCTIONNEMENT DE

L'APPAREIL Appuyez sur la touche Marche/Arrêt pour mettre l'appareil en fonctionnement ou à l'arrêt. Quand l'appareil est en fonctionnement, certaines indications sont affichées sur l'écran.

FONCTION VEILLE AUTOMATIQUE

Pour réduire la consommation d'énergie, la fonction Veille automatique éteint l'appareil : electrolux 29

• si la touche Départ/Pause n'a pas été actionnée dans un délai de 5 minutes.
• 5 minutes après la fin du programme. Appuyez sur la touche Marche/Arrêt pour mettre l'appareil en fonctionnement.

RÉGLAGE D'UN PROGRAMME

Utilisez le sélecteur pour régler le programme. La durée possible jusqu'à la fin du programme s'affiche sur l'écran. La durée de séchage qui s'affiche correspond à une charge de 5 kg pour les programmes Coton et Jeans. Pour les autres programmes, la durée du séchage correspond aux charges recommandées. La durée du séchage d'une charge supérieure à 5 kg est plus importante pour les programmes Coton et Jeans.

Conjointement au programme, il vous est possible de régler 1 ou plusieurs fonctions spéciales. Appuyez sur la touche correspondant à la fonction souhaitée pour activer ou désactiver la fonction. tes. Cette fonction empêche le froissage du linge. Le linge peut être retiré au cours de la phase anti-froissage. FONCTION ALARME Lorsque la fonction alarme est activée, vous pouvez entendre l'alarme :

• au démarrage et à la fin de la phase antifroissage ;
• lors de l'interruption du cycle. Le fonction alarme est activée par défaut. Vous pouvez utiliser cette fonction pour activer ou désactiver le son. FONCTION MINUTERIE FOnctionne uniquement avec le programme Minuterie . Elle permet à l'utilisateur de régler une durée spéciale du programme de séchage d'un minimum de 10 min jusqu'à un maximum de 2 heures (par paliers de 10 min).

FONCTION DÉPART DIFFÉRÉ

Permet de retarder le départ du programme de séchage d'un minimum de 30 min jusqu'à un maximum de 20 heures.

1. Sélectionnez le programme et les fonctions de séchage.

2. Appuyez plusieurs fois sur la touche

Départ Différé jusqu'à ce que l'heure de départ différé requise apparaisse sur si le prol'affichage (par exemple gramme doit démarrer après 12 heures.)

3. Pour activer la fonction Départ Différé ,

appuyez sur la touche Départ/Pause . Le temps restant avant le départ diminue sur l'affichage.

DÉPART D'UN PROGRAMME

Lorsque la fonction est activée, le voyant au-dessus de la touche s'affiche. FONCTION ANTI-FROISSAGE Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de séchage à 90 minu- 30 electrolux Pour activer le programme, appuyez sur la touche Départ/Pause . Le voyant au-dessus de la touche passe au rouge.

• après avoir appuyé sur la touche Départ/ Pause , ce qui désactive toutes les touches et le sélecteur de programme

CHANGEMENT DE PROGRAMME

Pour changer de programme, tournez le sélecteur de programmes sur Stop puis sélectionnez à nouveau le programme.

À LA FIN DU PROGRAMME

Une fois le cycle de séchage terminé, le symbole clignote sur l'écran. Si la fonction Alarme est active, un signal sonore retentit à intervalles répétés pendant une minute. Pour retirer le linge :

1. Appuyez sur la touche Marche/Arrêt

pendant 2 secondes pour mettre l'appareil à l'arrêt.

2. Ouvrez le hublot de l'appareil.

4. Fermez le hublot de l'appareil.

FONCTION SÉCURITÉ ENFANTS

La sécurité enfants peut être activée pour empêcher les enfants de jouer avec l'appareil. La sécurité enfants verrouille toutes les touches et le sélecteur de programme (cette fonction ne verrouille pas la touche Marche/Arrêt ). Pour activer la fonction Sécurité enfants, appuyez simultanément sur les touches Minuterie et Départ Différé jusqu'à apparaisse sur ce que le symbole l'écran. Pour la désactiver, appuyez de nouveau sur les touches ci-dessus jusqu'à ce que le symbole disparaisse. Vous pouvez activer la fonction Sécurité enfants :

• avant d'appuyer sur la touche Départ/ Pause , ce qui empêche l'appareil de démarrer Important Après chaque cycle de séchage :
• vidangez le bac d'eau de condensation (Voir le chapitre ENTRETIEN ET NETTOYAGE.) CONSEILS CONSEILS ÉCOLOGIQUES
• N'utilisez pas d'assouplissant pour le lavage et le séchage. Le sèche-linge adoucit automatiquement le linge.
• Utilisez l'eau de condensation comme de l'eau distillée, par ex. dans un fer à repasser à vapeur. Nettoyez si nécessaire l'eau de condensation (par ex. avec un filtre à café) pour enlever les petites peluches qui peuvent s'y trouver.
• Maintenez toujours dégagées les fentes de circulation d'air au fond de l'appareil.
• Respectez les charges indiquées au chapitre consacré aux programmes.
• Veillez à maintenir une bonne circulation d'air autour de l'appareil.
• Nettoyez le filtre principal après chaque cycle de séchage.
• Nettoyez les filtres du condenseur thermique lorsque le voyant correspondant s'allume sur le bandeau de commande.
• Essorez suffisamment le linge avant de le sécher.

DURETÉ ET CONDUCTIVITÉ DE L'EAU

La dureté de l'eau peut varier selon les endroits. La dureté de l'eau peut affecter sa conductivité et le fonctionnement du capteur de conductivité de l'appareil. Si vous connaissez la valeur de conductivité de votre eau, vous pouvez régler le capteur afin d'obtenir de meilleurs résultats de séchage. Pour modifier la conductivité du capteur :

1. Tournez le sélecteur de programme sur

un programme disponible.

2. Appuyez simultanément sur les touches Anti-froissage et Minuterie en les

maintenant enfoncées jusqu'à ce que l'un de ces symboles s'affiche : faible conductivité <300 μS/

conductivité moyenne 300-600 μS/cm conductivité élevée >600 μS/cm

3. Appuyez sur la touche Départ/Pause à

plusieurs reprises jusqu'à ce que vous obteniez le niveau souhaité. electrolux 31

4. Pour mémoriser le réglage, appuyez simultanément sur les touches Anti-froissage et Minuterie .

SYMBOLE DE RAPPEL DE VIDANGE

DU BAC D'EAU DE CONDENSATION

Par défaut, le voyant correspondant est toujours allumé. Il s'allume en fin de cycle ou lorsque le bac d'eau de condensation est plein. Si vous utilisez un équipement externe pour vidanger le bac d'eau de condensation, le voyant peut être éteint. Pour activer ou désactiver le symbole :

1. Tournez le sélecteur de programme sur

un programme disponible.

2. Appuyez simultanément sur les touches Anti-froissage et Départ Différé et

maintenez l'appui jusqu'à l'affichage du réglage approprié : – le voyant est éteint et le symbole s'affiche - le voyant est éteint en permanence – le voyant est allumé et le symbole s'affiche - le voyant est activé

ENTRETIEN ET NETTOYAGE

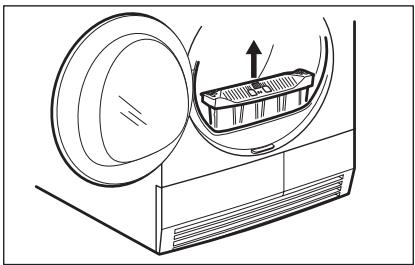

NETTOYAGE DU FILTRE PRINCIPAL

À la fin de chaque cycle, le voyant approprié (nettoyez le filtre principal) s'allume pour vous indiquer que le filtre principal doit être nettoyé. Le filtre recueille les peluches. Des peluches apparaissent lors du séchage des textiles dans le sèche-linge. Pour nettoyer le filtre principal :

1. Ouvrez le hublot.

2. Retirez le filtre.

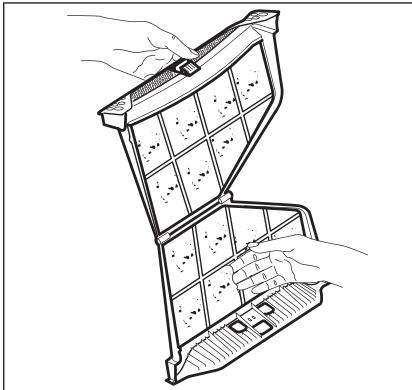

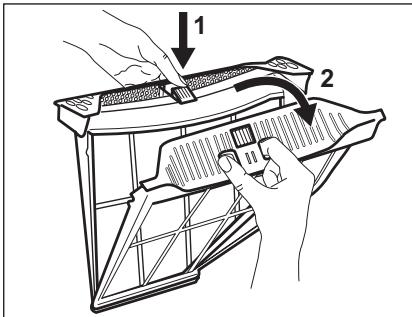

3. Ouvrez le filtre.

4. Nettoyez le filtre après vous être humecté la main.

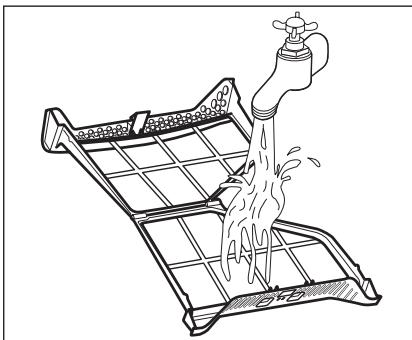

5. Au besoin, nettoyez le filtre à l'eau tiède à l'aide d'une brosse.

6. Enlevez les peluches du logement du

filtre. Un aspirateur peut être utilisé à cet effet.

7. Insérez le filtre dans son logement.

Attention N'utilisez jamais votre sèche-linge sans le filtre principal ou avec un filtre endommagé ou obstrué. Important Nettoyez le filtre principal après chaque cycle de séchage. Un filtre obstrué augmente la durée du cycle et entraîne une consommation d'énergie plus élevée.

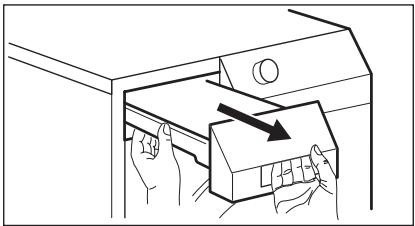

VIDANGE DU BAC D'EAU DE

CONDENSATION Vidangez le bac d'eau de condensation après chaque cycle de séchage. Si le bac d'eau de condensation est plein, le programme s'arrête automatiquement et le voyant Vidanger le bac d'eau de condensation s'allume. Pour poursuivre le programme, vidangez le bac d'eau de condensation et appuyez sur la touche Départ. Pour vidanger le bac d'eau de condensation automatiquement, vous pouvez installer un kit de vidange (reportezvous au chapitre : ACCESSOIRES) electrolux 33 Pour vidanger le bac d'eau de condensation :

1. Tirez sur le bac d'eau de condensation

et maintenez-le en position horizontale.

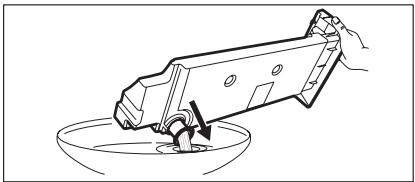

2. Sortez le raccord en plastique et vidangez le bac d'eau de condensation

dans un évier ou un réceptacle équivalent.

3. Remettez le raccord en plastique en

place et réinstallez le bac d'eau de condensation. Avertissement Risque d'empoisonnement. L'eau de condensation est impropre à la consommation. L'eau de condensation récupérée peut être utilisée dans un fer à repasser à vapeur. Si nécessaire, filtrez l'eau de condensation (par ex. avec un filtre à café) pour en éliminer les résidus et les petites peluches.

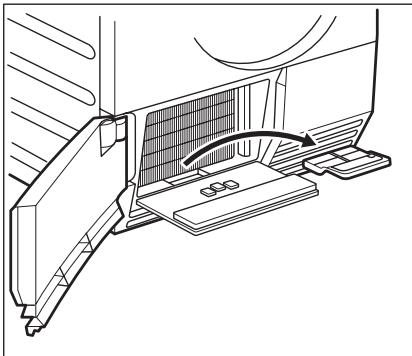

NETTOYAGE DES FILTRES DU

CONDENSEUR THERMIQUE Si le voyant (Nettoyez les filtres du condenseur thermique) est allumé, les filtres doivent être nettoyés. La fréquence de nettoyage des filtres dépend du type et de la quantité de linge. Si vous séchez des charges maximales, nettoyez les filtres au bout de 3 cycles. Pour nettoyer les filtres :

1. Ouvrez le hublot.

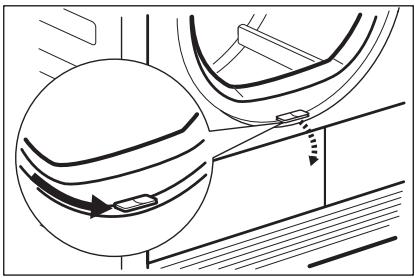

2. Déplacez le curseur de verrouillage situé en bas du hublot et ouvrez la porte

du condenseur thermique. 34 electrolux

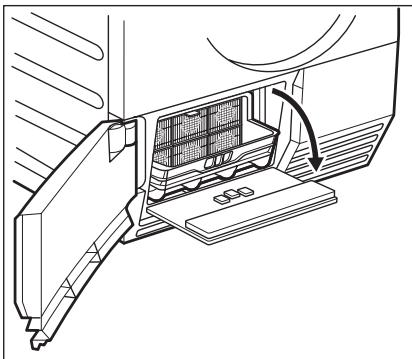

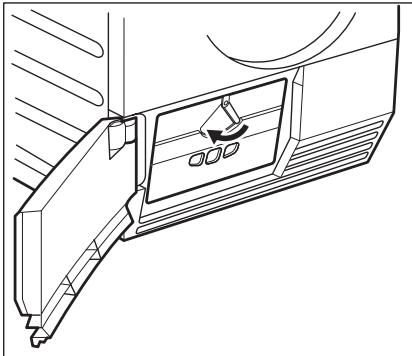

3. Tournez le loquet pour déverrouiller le

capot du condenseur thermique.

4. Abaissez le capot des filtres du condenseur thermique.

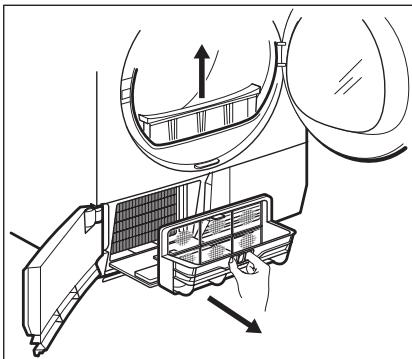

5. Soulevez le filtre principal. Tenez le filtre

du condenseur thermique et sortez-le du compartiment inférieur. electrolux 35

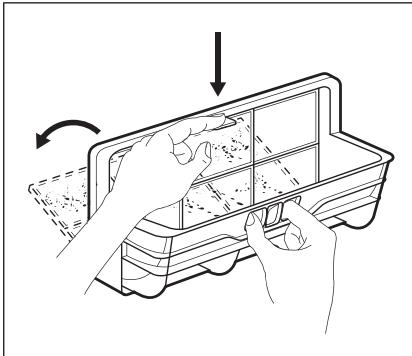

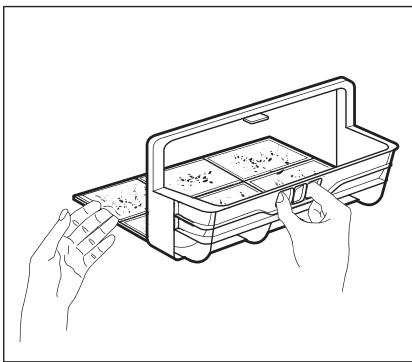

6. Poussez sur le crochet pour ouvrir le

7. Nettoyez le filtre après vous être humecté la main. Au besoin, nettoyez le

filtre à l'eau tiède à l'aide d'une brosse. Refermez le filtre.

8. Nettoyez le petit filtre situé à la base.

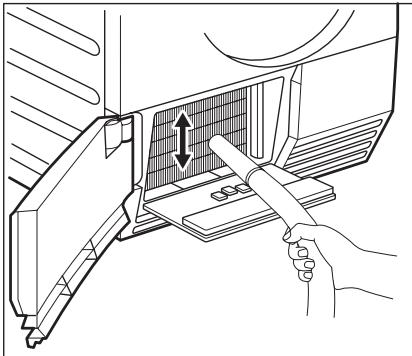

9. Si nécessaire, une fois tous les 6 mois,

retirez les peluches du compartiment du condenseur thermique. Vous pouvez utiliser un aspirateur.

10. Remettez en place le petit filtre et le filtre du condenseur thermique.

11. Fermez le capot du condenseur thermique.

12. Fermez le loquet jusqu'à ce qu'un déclic se fasse entendre.

13. Fermez le capot des filtres du condenseur thermique.

14. Fermez la porte du condenseur thermique.

15. Mettez en place le filtre principal.

Attention N'utilisez pas le sèche-linge quand les filtres du condenseur thermique sont obstrués par des peluches. Cela peut endommager le sèche-linge. Cela augmente par ailleurs la consommation d'énergie. N'utilisez pas d'objets pointus pour nettoyer le compartiment du condenseur thermique. N'utilisez pas le sèche-linge sans les filtres.

NETTOYAGE DU TAMBOUR

Avertissement Débranchez l'appareil avant de le nettoyer. Utilisez un détergent savonneux neutre standard pour nettoyer la surface interne du tambour et les nervures de ce dernier. Sé- chez les surfaces nettoyées avec un chiffon doux. Attention N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

NETTOYAGE DU BANDEAU DE

COMMANDE ET DU BOÎTIER

Utilisez un détergent savonneux neutre standard pour nettoyer le bandeau de commande et le boîtier. Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux. Attention Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion. electrolux 37

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème1) Cause probable Solution Le sèche-linge n'est pas branché électriquement. Branchez l'appareil sur le secteur. Vérifiez le fusible dans la boîte à fusibles (installation domestique). Le hublot est ouvert. Fermez le hublot. Vous n'avez pas appuyé sur la touche Marche/Arrêt . Appuyez sur la touche Marche/Arrêt . Vous n'avez pas appuyé sur la touche Départ/Pause . Appuyez sur la touche Départ/Pause . L'appareil est en mode Veille. Appuyez sur la touche Marche/Arrêt . Sélection d'un programme inapproprié. Sélectionnez un programme adapté. 2) Le filtre est obstrué. Nettoyez le filtre. 3) La fonction Séchage + était en mode minimal. Réglez la fonction Séchage + sur le mode modéré ou maximal. Les filtres du condenseur thermique sont obstrués. Nettoyez les filtres du condenseur thermique. 3) Charge excessive. Respectez la charge maximale. La grille d'aération est obstruée. Nettoyez la grille d'aération qui se trouve en bas de l'appareil. Salissure sur la surface interne du tambour. Nettoyez la surface interne du tambour. La dureté de l'eau est trop élevée. Réglez la dureté appropriée de l'eau 4). Le filtre n'est pas verrouillé en position. Mettez le filtre dans la bonne position. Le linge est coincé entre le hublot et le joint. Placez la charge correctement dans le tambour. Vous essayez de modifier le programme ou la fonction alors que le cycle a commencé. Éteignez puis rallumez le sèche-linge. Faites une nouvelle sélection. La fonction que vous essayez d'activer ne s'applique pas au programme que vous avez sélectionné. Éteignez puis rallumez le sèche-linge. Faites une nouvelle sélection. Aucun éclairage du tambour 5) Éclairage du tambour défectueux. Contactez le service après-vente pour remplacer l'éclairage du tambour. Durée affichée à l'écran anormalement longue. La durée du cycle est calculée sur la base du volume et de l'humidité du linge. La procédure automatique ; il ne s'agit pas d'une anomalie de l'appareil. Programme inactif. Le bac d'eau de condensation est plein. Vidangez le bac d'eau de condensation3), puis appuyez sur la touche Départ/Pause . Le sèche-linge ne fonctionne pas. Résultats de séchage insatisfaisants. Le hublot ne ferme pas. Err (Erreur) s'affiche à l'écran. 38 electrolux Problème1) Cycle de séchage trop court. Cycle de séchage trop long 6) Cause probable Solution Il n'y a pas assez de linge. Sélectionnez la durée du programme. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou de petites quantités de linge, nous vous recommandons d'utiliser des durées courtes. Le linge est trop sec. Sélectionnez la durée du programme ou un niveau de séchage plus élevé (par exemple Très Sec ) Le filtre est obstrué. Nettoyez le filtre. Charge excessive. Respectez la charge maximale. Le linge n'est pas bien essoré. Essorez correctement le linge. La température de la pièce est très élevée ; il ne s'agit pas d'une anomalie de l'appareil. Si possible, réduisez la température de la pièce.

1) Si un message d'erreur s'affiche sur l'écran (par exemple E51) : Éteignez puis rallumez le sèche-linge.

Sélectionnez le nouveau programme. Appuyez sur la touche Départ/Pause . Cela ne fonctionne pas ? - contactez votre service après-vente et indiquez le code d'erreur.

2) suivez le descriptif du programme ; reportez-vous au chapitre PROGRAMMES

3) reportez-vous au chapitre ENTRETIEN ET NETTOYAGE

4) reportez-vous à la section DURETÉ DE L'EAU au chapitre CONSEILS

5) Uniquement pour les sèche-linge avec éclairage du tambour.

6) Remarque : au bout de 5 heures au maximum, le cycle de séchage se termine automatiquement (reportez-vous à

la section Fin du cycle de séchage).

CARACTÉRISTIQUES TECHNIQUES

electrolux 39 hauteur x largeur x profondeur 850 x 600 x 600 mm (maximum 640 mm) capacité du tambour 118 l profondeur maximale avec hublot ouvert 1090 mm largeur maximale avec hublot ouvert 950 mm hauteur réglable 850 mm (+ 15 mm - réglage des pieds) poids de l'appareil 53 kg charge maximale 7 kg tension 230 V fréquence 50 Hz fusible nécessaire

puissance totale 900 W classe d'efficacité énergétique

consommation d'énergie en kWh/cycle1) 1,85 kWh consommation énergétique annuelle2) 121,8 kWh type d'utilisation Domestique température ambiante autorisée + 5 °C à + 35 °C

1) 7 kg de coton, essoré à 1 000 tr/min conformément à la norme EN 61121

2) Somme de la consommation d'énergie requise pour le séchage de :

150 kg de linge en coton avec le programme Prêt à ranger + 280 kg avec le programme Prêt à repasser + 150 kg de linge en textiles synthétiques avec le programme Prêt à ranger. Cela correspond à la consommation approximative d'une famille de 4 personnes, dans le cadre d'une utilisation correcte du sèche-linge. INSTALLATION Il est possible de régler la hauteur du sèche-linge. Pour ce faire, réglez les pieds (reportez-vous au schéma).

1. Ouvrez le hublot.

2. Sortez le tuyau en plastique et les cales

en polystyrène du tambour. 15mm DÉBALLAGE Attention Avant de mettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport. Pour retirer les cales en polystyrène :

INSTALLATION SOUS UN PLAN DE

TRAVAIL L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (voir schéma). 40 electrolux 600 mm > 850 mm 600 mm

RÉVERSIBILITÉ DE LA PORTE

L'utilisateur peut installer le hublot de sorte qu'il s'ouvre dans l'autre sens. Cela est utile si l'espace autour de l'appareil est restreint et rend le chargement et le retrait du linge difficile. (Reportez-vous à la notice séparée.) EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.
