MODE D'EMPLOI DD8694-M AEG-ELECTROLUX

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d'ù une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'étre Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense ou quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorières ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détsif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet memager. Il doit alotto et remis au point de ramassage concemed, se chargeant du recyclage du materiel electrique et eletronique. En you assurant que ce produit est elimine correctement, you favorisez la preven tion des consouences négatives pour I'environnement et la sante humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voitre region, voite service d'elimination des déchets menagers ou le magasin ou vous avez achete le produit.

CHARACTERISTIQUES

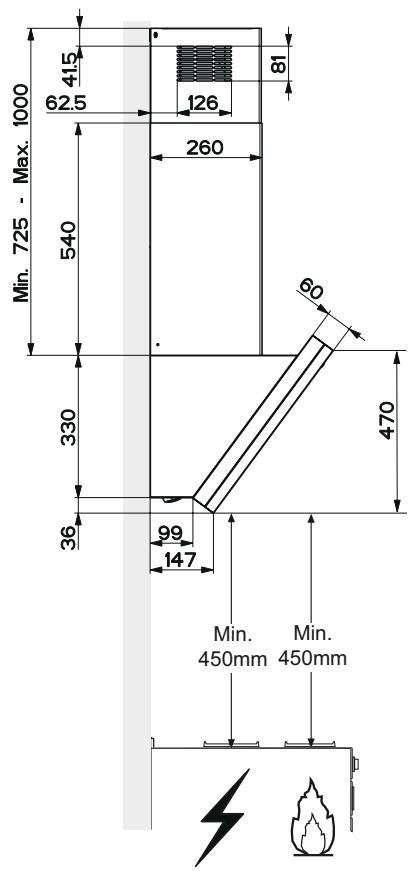

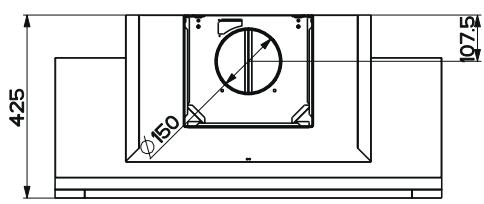

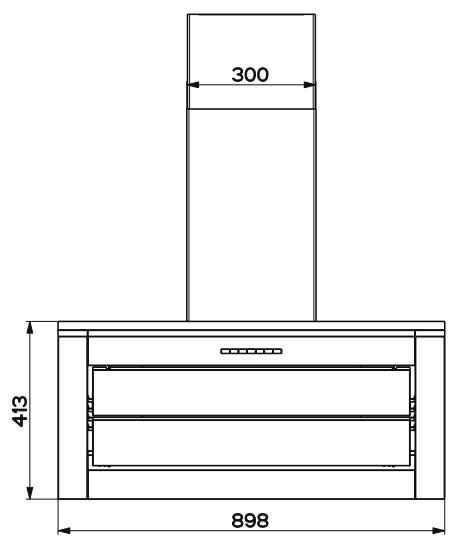

Encombrement

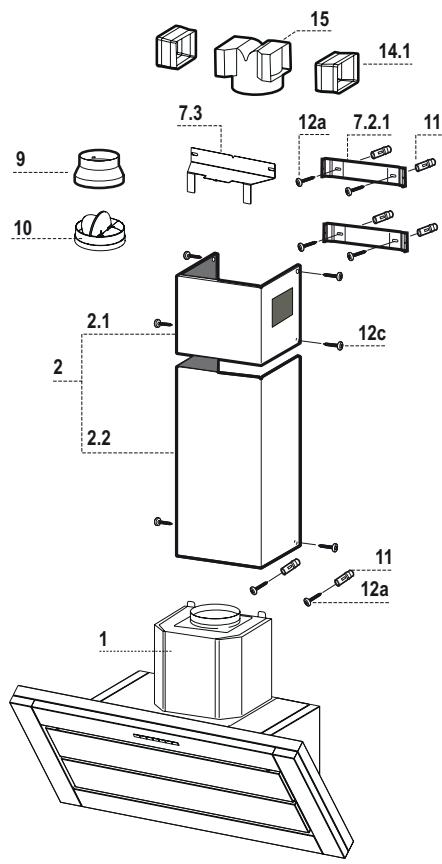

Composants

Réf. Q.té Composants du produit

1	1	Corps Hotte équipé de: Comandes, Lumière,Groupe Ventilateur,Filtres
2	1	Cheminée Téliscopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
10	1	Buse avec clapet
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf. Q.té		Composants de l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
Q.té		Documentation
1		Notice d'emploi

INSTALLATION

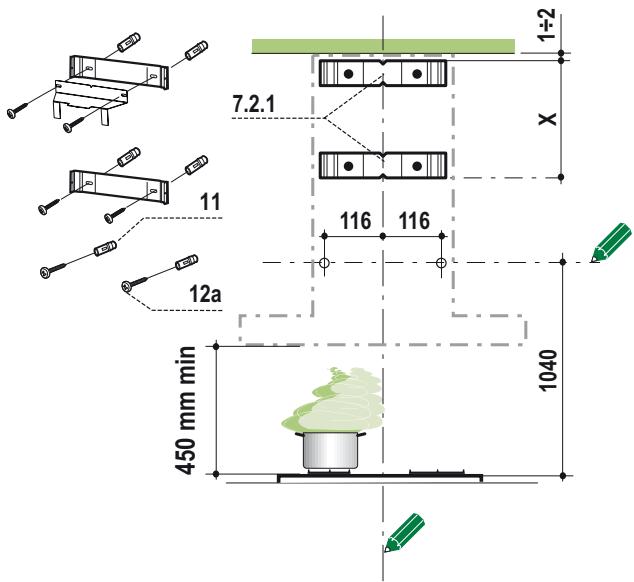

Perçage du mur et fixation des équerres

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 1040 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieurie fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116~mm de la ligne verticale de repère.
• Répéter cette opération sur le côte opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouès de fixation du corps hotspot, en laissant un espace de 5 - 6mm entre le mur et la tête de la vis.

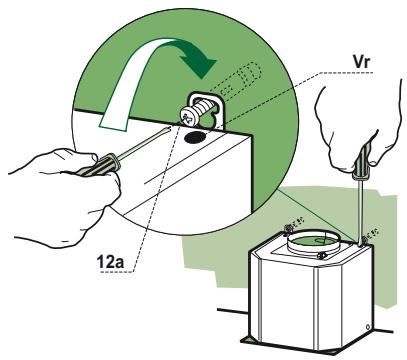

MONTAGE CORPS HOTTE

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotter.

BRANCHEMENTS

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 0.150 ou 120mm au besoin de l'installateur.

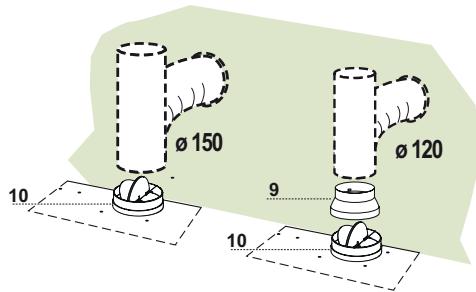

Branchement avec un tube de 0150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 0120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtres antiodeur au charbon actif.

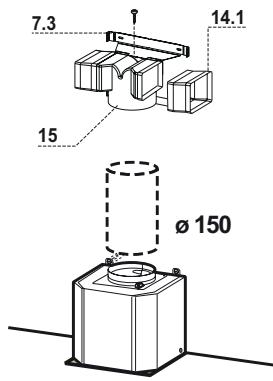

SORTIE AIR VERSION FILTRANTE

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres antiodeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

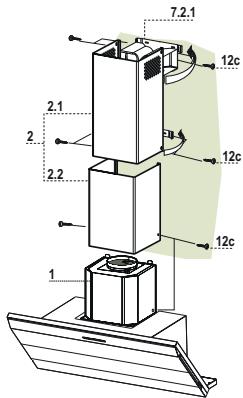

MONTAGE CHEMINEE

Cheminée supérieure

• Elargir légerement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12c fournies.

UTILISATION

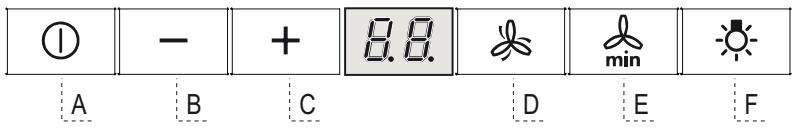

TOUCHE	AFFICHEUR	FONCTIONS
A	Affiche la vitesse programmée.	Branché et débranche le moteur d'aspiration
B	Affiche la vitesse programmée.	Diminue la vitesse du moteur V3 → V2 → V1
C	Affiche la vitesse programmée.	Augmente la vitesse du moteur V1 → V2 → V3
D	Affiche HI Le point clignote	Démarre la vitesse maximum d'aspiration. Àpès 5 minutes, elle returne automatiquement à la vitesse précédemment programmée. Pour la débrancher, vous pouvez aussi appuyer une nouvelle fois sur la touche (clignotement du point décimal central de l'afficheur).
E	Affiche le temps restant avant le débranchement de la hotte (countdown) et la vitesse programmée. Le point en bas à droite clignote.	Active le débranchement automatique différé (Delay) de l'appareil, selon la vitesse de fonctionnement programmée :Vitesse 1 → delay 20 minutesVitesse 2 → delay 15 minutesVitesse 3 → delay 10 minutesPour changer le delay proposé, appuyer en succession sur la touche et sélectionner une des options disponibles (5, 10, 15, 20, 25 et 30 minutes). À la fin du temps sélectionné, l'appareil s'éteint automatiquement. Pour désactiver cette fonction, appuyer sur la touche et faire défiler les options jusqu'à 0, ou bien éteindre le moteur.
F		Branché et débranche l'éclairage du plan de cuisson
	Affiche F	Signale la nécessité de laver les filtres àGRAisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte. La signalisation n'est visible que lorsque le moteur est éteint. Réinitialisation alarmé :Éteindre le moteur et appuyer sur la touche D pendant environ 3 secondes jusqu'à ce que l'afficheur s'éteigne.
	Affiche C	Signale la nécessité de replacer les filtres à charbon actif, ainsi que de laver les filtres à GRAisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte. La signalisation n'est visible que lorsque le moteur est éteint. Pour activer cette signalisation, suivre la marche indiquée à la section entretien du filtre à charbon actif.Réinitialisation alarmé :Éteindre le moteur et appuyer sur la touche D pendant environ 3 secondes jusqu'à ce que l'afficheur s'éteigne.

ENTRETIEN

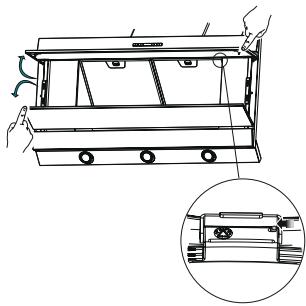

NETTOYAGE DES CONFORT PANEL

• Ouvrir le Confort Panel, en tirant ce dernier.
• Decrocher le panneau du corps de la hotte, en faisant couilisser le levier du goujon de fixation spécialement prévu.
• Eneldom cas, le comport panel ne doit etre lavé au lave-vaiselle.
• Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
• Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.

FILTRES À GRAISSE METALLIQUES

Ils sont lavables même en lave-vaiselle et doivent être lavés chaque fois que le symbole F s'affiche ou environ tous les 2 mois ou plus souvent même, en cas d'utilisation particulièrement intensive.

Rétablissement du signal d'alarme

• Eteint les lumières et le moteur d'aspiration.
• Appuyer sur la touche D jusqu'à ce que l'afficheur s'éteigne.

Nettoyage des filtres

• Tirer sur les panneaux comport pour les ouvrir.
• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produit avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tener la poignée vers la partie externe visible.
• Refermer les panneaux comport.

Filtres anti-odeur au charbon actif (version filtrante)

Non lavable et non regénérable, il faut le remplacer quand C est affché ou au moins tous les 4 mois. La signalisation de l'alarme doit avoir été activéeAAPARAVANT.

Activation du signal d'alarme

• Dans les hôtes en version filtrante, activer la signalisation d'alarme saturation filtres au moment de l'installation ou par la suite.

• Appuyer sur la touche E pendant 5 secondes (Delay) jusqu'à ce que la confirmation s'affiche:

• Si l'inscription C clignote 2 fois - Alarme saturation fille à charbon actif ACTIVÉE

• Si l'inscription C clignote 1 fais - Alarme saturation filtre à charbon actif DÉSACTIVÉE.

Rétablissement du signal d'alarme

• Eteint les lumières et le moteur d'aspiration.
• Appuyer sur la touche D jusqu'à ce que l'afficheur s'éteigne.

Remplacement du Filtre

• Tirer sur les panneaux comport pour les ouvrir.
• Retirer les filtres àGRAISE métalliques.
• Retirer le filtrtre anti-odeur au charbon actif sature en agissant sur les crochets qui le tiennent en place.
• Mettre le nouveau filtrer en l'accrochant bien en place.
• Remonter les filtres àGRAISE métalliques.
• Refermer les panneaux comport.

Eclairage

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirees.
