GEBRUIKSAANWIJZING DD8694-M AEG-ELECTROLUX

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschren ven die Niet van toe-passing+zijn op uw apparaat.

INSTALLATION

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of nicht overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand zusammen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen können lager worden geinstalleer, raadpleeg de paragrafen afmetingen en installmenté).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuiilaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het eliminenen van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap toenwijl deze in werkung is.
  Regel de vlammen altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam können vatten.
• Er mag nicht onder de afzugkap geflambeerd worden; brandevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met berperkte psychische, sensorische en geestelijke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruereeord over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun verigheid.
• Kinderen要去en worden gecontroleerd om er zeker van teল het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakkeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altiqdijdijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter aan een plaat worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoortzorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zonden kannen voordoen in geval van verkeerde afvalbehandeling. Voor更是 details in verband met het recylen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de diest mel de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

EIGENSCHAPPEN

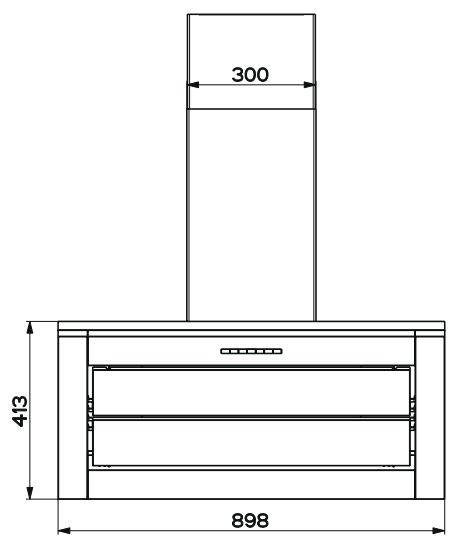

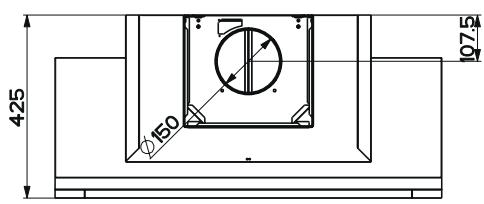

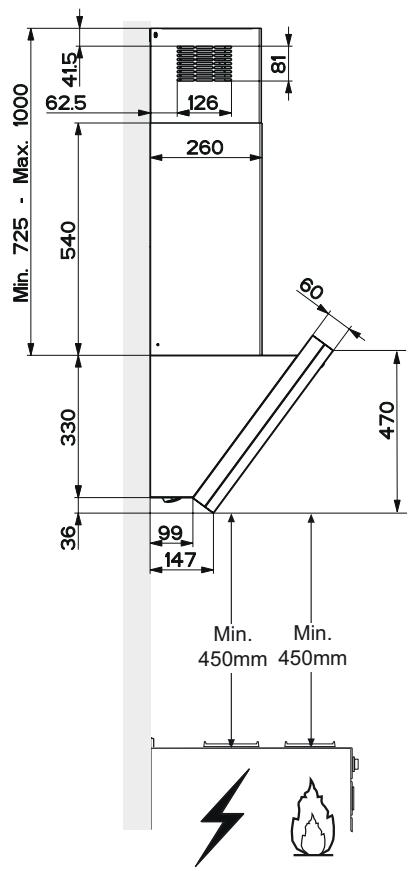

Buitenafmetingen

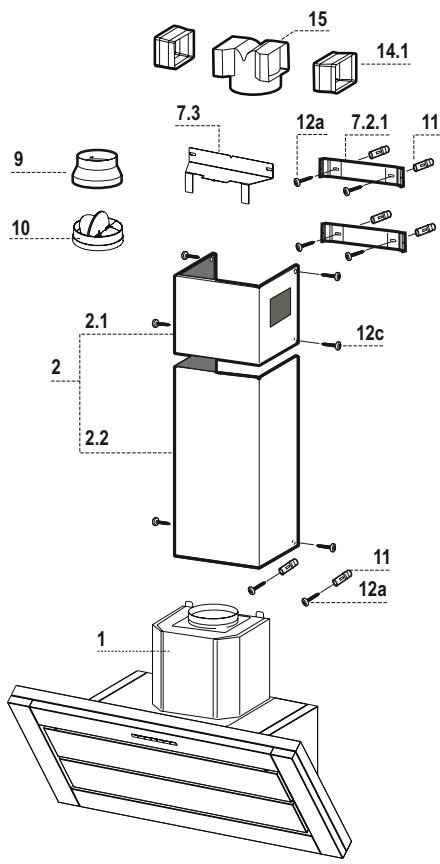

Onderdelen

Ref.Aantal Productonderdelen

1	1	Wasemkap compleet met:Bedieningen, Licht, Ventilatorgroep, Filters
2	1	Telescopische Schouw Bestaande UIT:
2.1	1	Bovenstuk
2.2	1	Onderstuk
9	1	Reductieflens ø 150-120 mm
10	1	Toom met Klep
14.1	2	Verlengstk Verbindingsstuk Luchtuiitlaat
15	1	Verbindingsstuk Luchtuiitlaat

Ref.Aantal Installatieonderdelen

7.2.1	2	Bevestigingsbeugels Bovenstuk van de Schouw
7.3	1	Draagbeugel verbindingsstuk
11	6	Pluggen
12a	6	Schroeven 4,2 x 44,4
12c	6	Schroeven 2,9 x 9,5
Aantal		Documentatie
1		Gebruiksaanwijzing

INSTALLATIE

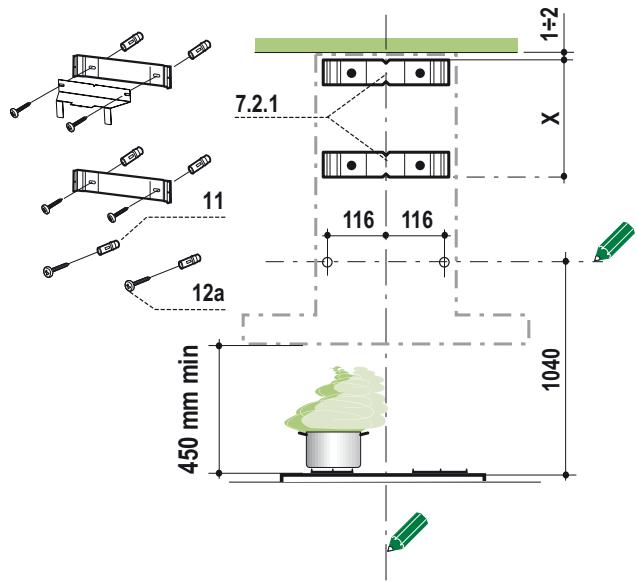

Boren van gaten in de wand en bevestiging van de stangen

Trek de volgende lijnen op de wand:

• een verticale hijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installereren;
• een horizontale lijn op: 1040mm min. boven de kookplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen)uit op de verticale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referen-tielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 116mm van de verticale referentielijn.
  Herhaal deze handeling aan de andere kant.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de plugged 11 in de gaten.
• Bevestig de onderste beugel 7.2.1 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingssstuk 7.3 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Schroef 2 van de bijgeleverde schroeven 12a(4,2 × 44,4) in de gaten voor bevestiging van de wa-semkap en LASTHijien ruimte van 5 - 6mm tussen de wand en de kop van de schroef.

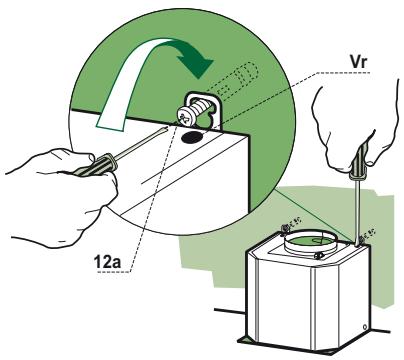

MONTAGE VAN DE AFZUIGKAP

• Alvorens de wasemkap vast te haken, de 2 schroeken Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
  Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

AANSLUITINGEN

LUCHTUITLAAT AFZUIGVERSIE

Bij installment in afzuiqversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van 150 of 120~mm -
haar keuze van de installateur.

Leiding van 0150

• De Toom met Klep 10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.

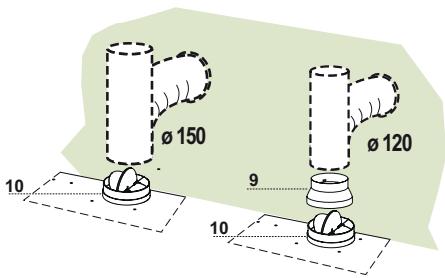

Leiding van o120

• Voor verbinding met een leiding van 0120 ~mm ,要去 de reductieflens 9 op de Toom met Klep 10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

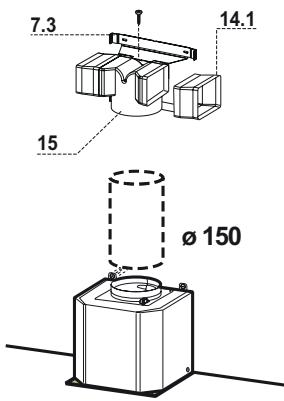

LUCHTUITLAAT FILTERVERSION

Monteer de verlngstukken van het verbinderingsstuk 14.1 zijdelings op het verbinderingsstuk 15.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Verzeker u ervan dat de uitlaat van de verlengstukken van het verbinderingsstuk 14.1 zowel horizontal als verticaal correspondeert met deondstukken van de schouw.
- Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150~mm , maar keuze van de instal-. lateeur.
- Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening zusammen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

MONTAGE VAN DE SCHOUW

Bovenstuk van de schouw

• De twee zichplaten enigszins openen, ze vasthaken darüber de beugels 7.2.1 en ze weiter zo ver möglichsluiitten.
  Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.
• Verzeker u ervan dat de uitlaat van de verlangstukken van het verbinderingsstuk 14.1 correspondeert met de mondstukken van de schouw.

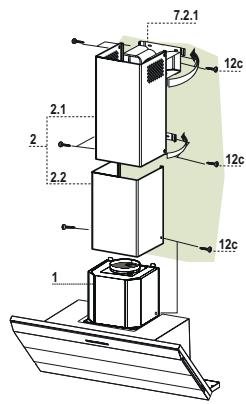

Onderstuk van de schouw

• De twee zichplaten van de schouw enigszins openen, ze vasthaken:tussen het bovenstuk van de schouwen de wand en ze weezerver mogetijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

GEBRUIK

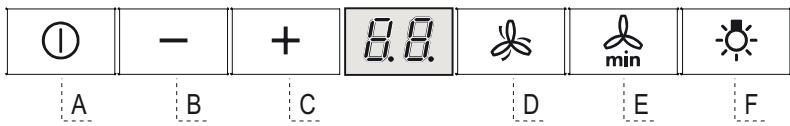

TOETS	DISPLAY	FUNCTIONS
A	Toont de ingestelde slelheid	Schakelt de zuigmotor in en uit
B	Toont de ingestelde slelheid	Verlaagt de slelheid van de motor V3 → V2 → V1
C	Toont de ingestelde slelheid	Verhooegt de slelheid van de motor V1 → V2 → V3
D	Toont HI De punt knippert	Start de hoogste zuigsnelheid. Na 5 minuten worden automatisch waar op de eerder ingestelde slelheid overgegaan. Deze functie kan ook ingeschakeld worden door opnieuw op de toets te drukken (het decimaalteken in het midden van het display knippert).
E	Toont de resterende tijd tot de uitschakeling van de afzuigkap (countdown) en de ingestelde slelheid. De puntrechtsonder knippert.	Activeert de automatisch uitgestelde uitschakeling (Delay) van het apparaat volgens de ingestelde bedrijfsnelheid: Snelheid 1 → delay 20 minutes Snelheid 2 → delay 15 minutes Snelheid 3 → delay 10 minutes De Vooringestelde vertragsstijd kan worden gewijzigd door achterelkaar op de toets te drukken en uit de beschikbare opties te kiezen (5, 10, 15, 20, 25 en 30 minutes). Na de geselecteerde tijd gaat het apparaat automatisch uit. Om deze functie uit te schakelen, drukt u op de toets en loopt u door de opties tot 0 of schakelt u de motor uit.
F		Schakelt de verlichting van het kookvlak in en uit
	Toont F	Signaleert dat de metalen vetfilters moeten worden gewassen. Het alarm worden na 100 bedrijsuren van de afzuigkap ingeschakeld. Deze signalering is alleen zichtaar als de motor uittstaatRESET alarm:schakel de motor uit en druk onceeer 3 seconden op de toets D totdat het display wordt uitzgeschakeld.
	Toont C	Signaleert dat de actieve koolstofffiltermoeten worden verrangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm worden na 200 bedrijsuren van de afzuigkap ingeschakeld. Deze signalering is alleen zichtaar als de motor uittstaat. Deze signalering moet geactiveerd worden volgens de procedure in het deel ‘onderhoud’ van het actieve koolstofffilter. Reset alarm:schakel de motor uit en druk onceeer 3 seconden op de toets D totdat het display wordt uitzgeschakeld.

ONDERHOUD

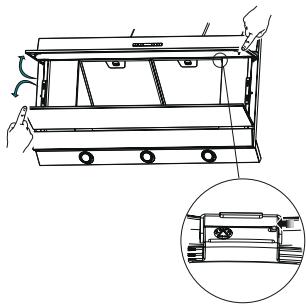

REINIGING VAN DE CONFORT PANELS

• Trek het Confort Panel open.
• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
• Het comport panel mag absolutiert nicht in de vaatwasmachine.
• Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel.
• Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
• Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelderichting te draaien.

METALEN VETFILTERS

Deze metalen vetfiltersuron inde vaatwasmachine gewassen worden en dieren gereinigdteworden wan-neer het signaal F op de displayverschijnt of tenminste om de 2 maanden of zelfs vaker bij een bijzonder intensief gebruik.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor UIT.
• Druk op toets D totdat de display uitgaat.

Schoonmaak van de Filters

• Trek het Comfort Panel open.
• Verwijder de filters een voor een door ze waar de achterkant van de broep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters zonder ze te fouwen en LAST ze drogen alvorens ze wee terug te plaatsen. (Een eventuele verandering in de kleur van het oppervlak van de filters, die na verloop vanijd kan optreden, heeft absolutut geen invloed op de goede werkig ervan.)
• Plaats de vetfiltersteringen let er hierbij op dat de handgreep zichtaaar blijft.
• Sluit opnieuw het comfort panel.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Dit filter is nicht afwasbaar en nicht regenereerbaar en moet worden verrangen wanner het symbol C verschijnt of in elk geval om de 4 maanden. De alarmsignalering要去 vooraf worden geactiveerd.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmentie of daarna.

• Houd de toets E (Delay) 5 seconden ingedrukt totdat de bevestiging op het display verschijnt:

• 2 keer knipperen van de melding C - Alarm geurfilter met achieve koolstof verzadigd AAN

• 1 keer knipperen van de melding C - Alarm geurfilter met achieve koolstof verzadigd UIT.

VERVANGING GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

Schakel de verlichting en de afzuigmotor UIT.
- Druk op toets D totdat de display uitgaat.

Vervanging van de Filter

Trek het Comfort Panel open.
- Verwijder de metalen vetfilters.
- Verwijder de verzadigde geurfilter met achieves koolstof door de bevestigingshaakjes los te make.
- Zet de nouvelle filter vast op+zijn plaats.
- Plaats opnieuw de metalen vetfilters.
- Sluit het comfort panel.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
  Trek de lamp uit de houder.
• Vervang de lamp door een neue lamp met verzelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee erder verwijderde schroeven.
