EFC650X-GB - Hottes de cuisine AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	AEG-ELECTROLUX
Modèle	EFC650X-GB
Dimensions (H x L x P)	87,5-111,6 x 59,9 x 51,5 cm
Alimentation électrique	230 V monophasé, 50 Hz
Puissance totale nominale	250 W
Éclairage	2 ampoules de 40 W chacune
Vitesses du moteur	3 vitesses réglables
Filtre à graisse	Métallique, lavable en lave-vaisselle
Filtre à charbon (option)	Type 200, à remplacer tous les 4 mois
Diamètre d'évacuation	120 mm
Distance minimale au plan de cuisson	600 mm (électrique) / 700 mm (gaz)
Fonctionnement	Évacuation extérieure ou recyclage (avec filtre à charbon)
Commandes	Interrupteurs pour éclairage et vitesses
Entretien	Débrancher avant nettoyage ; nettoyage extérieur avec détergent doux
Installation	Par un professionnel qualifié, fixation murale
Sécurité	Disjoncteur bipolaire, ne pas raccorder à la terre
Accessoires en option	Filtre à charbon Type 200
Poids	Environ 15 kg (estimation)

FOIRE AUX QUESTIONS - EFC650X-GB AEG-ELECTROLUX

Comment installer la hotte AEG-ELECTROLUX EFC650X-GB ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances minimales : 600 mm au-dessus d'une cuisinière électrique et 700 mm au-dessus d'une cuisinière à gaz. Utilisez le gabarit de perçage fourni pour fixer la hotte au mur. Assurez-vous que le conduit d'évacuation (diamètre 120 mm) est court et direct.

Comment utiliser les différentes vitesses de la hotte ?

La hotte dispose de 3 vitesses. Utilisez la vitesse 1 pour une cuisson douce, la vitesse 2 pour une cuisson normale et la vitesse 3 pour les odeurs intenses. Il est conseillé de mettre en marche la hotte quelques minutes avant la cuisson et de la laisser fonctionner environ 15 minutes après.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique doit être nettoyé toutes les 4 semaines. Vous pouvez le laver à la main dans de l'eau chaude avec un détergent doux, ou au lave-vaisselle à 65°C minimum. Assurez-vous qu'il est sec avant de le remettre en place.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois en utilisation normale. Il ne peut pas être lavé ni réutilisé. Utilisez uniquement le filtre à charbon actif d'origine (Type 200) disponible en option.

Comment remplacer l'ampoule d'éclairage de la hotte ?

Avant de remplacer l'ampoule, débranchez la hotte. Retirez le filtre à graisse métallique, remplacez l'ampoule défectueuse par une ampoule de même type (40 W), puis remontez le filtre. Si l'éclairage ne fonctionne toujours pas, vérifiez le bon vissage de l'ampoule.

Puis-je utiliser la hotte en version recyclage ?

Oui, la hotte peut être utilisée en version recyclage en installant un filtre à charbon actif (option). L'air est filtré et renvoyé dans la cuisine par la grille supérieure de la cheminée. Pour cela, fixez le déflecteur et le filtre à charbon selon les instructions.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Si l'éclairage ne fonctionne pas, vérifiez l'ampoule. Si le moteur ne démarre pas, contactez un professionnel qualifié. Ne tentez pas de réparer vous-même.

Quelle distance minimale dois-je respecter entre la hotte et la cuisinière ?

La distance minimale est de 600 mm pour une cuisinière électrique et 700 mm pour une cuisinière à gaz. Si les instructions de votre cuisinière spécifient une distance plus grande, respectez celle-ci.

Comment entretenir l'extérieur de la hotte ?

Nettoyez les parties extérieures avec un chiffon doux imbibé d'un détergent doux. N'utilisez jamais de produits abrasifs, corrosifs ou de brosses métalliques. Débranchez toujours la hotte avant le nettoyage pour éviter les risques d'électrocution.

Où trouver le numéro de série de ma hotte ?

Le numéro de série (PNC et S-No) se trouve sur la plaque signalétique située à l'intérieur de la hotte, visible après ouverture de la grille du filtre à graisse. Notez-le pour toute demande de service après-vente.

MODE D'EMPLOI EFC650X-GB AEG-ELECTROLUX

Notice d'utilisation et d'installation

EFC 650-950

EFCL 650

CH1200-600-900

Pour les appareils commerciaux en France

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de se électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarte tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Consignes de sécurité 14

Pour l'installateur 14

Pour l'utilisateur 15

Généralités 16

Version d'évacuation extérieure 16

Version recyclage 16

Utilisation de la hotte 17

Pour une ventilation optimale 17

Entretien 18

Nettoyage 18

Filtre à graisse métallique 18

Filtre à charbon 19

Remplacement de l'ampoule d'éclairage 19

Accessoires (en option) 20

Service après-vente 20

Caractéristiques techniques 20

Installation 21

Déballage 21

Montage 21

Branchement électrique 21

Fixation 22

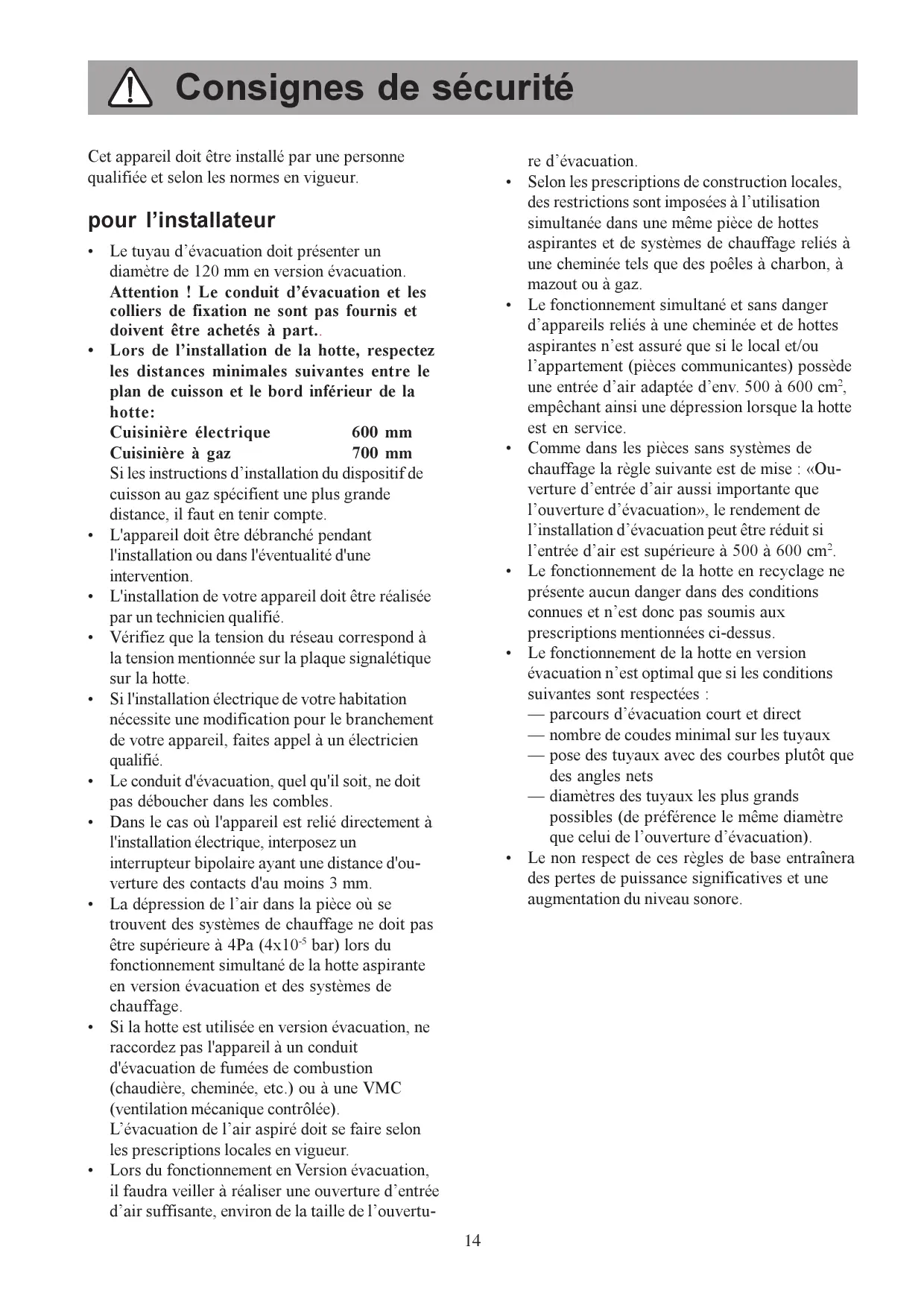

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Pour l'installateur

• Le tuyau d'évacuation doit déssiner un diamètre de 120mm en version évacuation. ATTENTION! Le conduit d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.
• Lors de l'installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:

Cuisinière électrique 600 mm

Cuisinière à gaz 700 mm

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l'air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 ^-5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur. Lors du fonctionnement en version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture.

re d'évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d'appareils reliés à une cheminée et de hottes aspirantes n'est assuré que si le local et/ou l'appointement (pièces communicantes) possède une entrée d'air adaptée d'env. 500 à 600 cm², empêchant ainsi une dépression lorsque la hotte est en service.
• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d'entrée d'air aussi importante que l'ouverture d'évacuation», le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 cm².
• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :

— parcours d’évacuation court et direct — nombre de coudes minimal sur les tuyaux — pose des tuyaux avec des courbes plutôt que des angles nets — diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non-respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

Pour l'utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon, il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture, il faut faire attention à la friteuse placée sur le plan de cuisson. En effet, l'huile pourrait prendre feu à cause d'une surchauffe.

Le risque augmente si l'on utilise de l'huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une auto-inflammation.
• Flamber est strictement interdit sous la hotte. Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du filtre et de nettoyage.

Le non-respect des consignes d'entretien et de nettoyage peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le contrôle.

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture appareil est destiné à l'usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole PRÉSENT sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un filtre à charbon actif (en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif d'origine (voir Accessoires).

Attention! Certains modèles sont déjà équipés avec des filtres à charbon; ceux-ci sont fixés à une des protections latérales en polystyrène et doivent être montés avant d'utiliser la hotte en version filtrante.

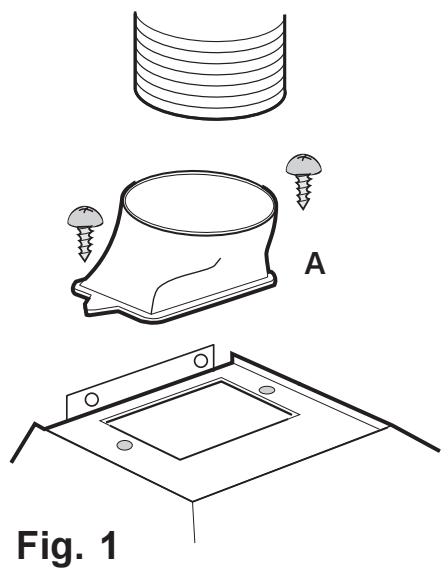

Version d'évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation A. Fig. 1.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

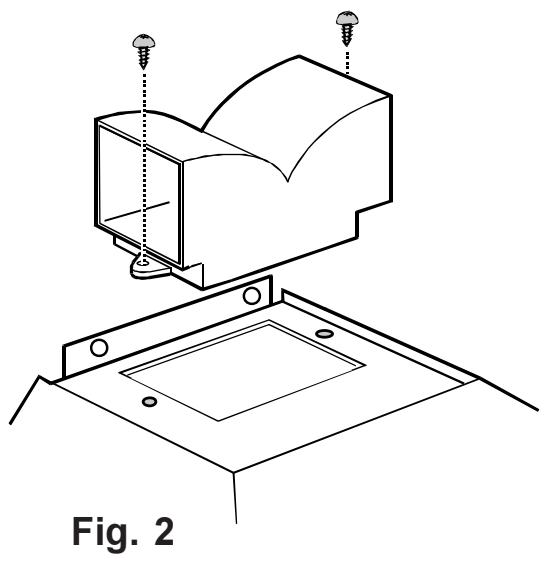

Version recyclage

• L'air est filtré par un filtre à charbon (en option) et renvoyé dans la cuisine par la grille supérieure de la cheminée d'évacuation.
• En version recyclage, utiliser le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur. Fixer le conduit d'air au moyen des 2 vis 0 3,5x6,5 mm. Fig. 2.

Utilisation de la hotte

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.

Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil:

• Interrupteur d'éclairage: Cette touche sert à allumer ou à éteindre l'éclairage dont est équipée la hotte aspirante.
• Interrupteur du moteur: Cette touche sert à l'enclenchement du moteur. Vitesse 1: Cette touche sert à l'enclenchement de la 1ère vitesse du moteur. Vitesse 2: Cette touche sert à l'enclenchement de la 2ème vitesse du moteur. Vitesse 3: Cette touche sert à l'enclenchement de la 3ème vitesse du moteur.

Interrupteur

d'éclairage

Vitesse 1 Vitesse 3

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d'une pièce contiguë.

Entretien

• Débranche la hotte avant tout entretien.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage.

N'introduisez pas d'objets pointus dans la grille de protection du moteur.

• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à recycler.
• Nettoyez le bandeau des commandes et la grille du filtre à graissé avec un chiffon légèrement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Filtre à graissé métallique

• Le filtre àGRAISSÉ métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graissé métallique

• Poussez en arrière le dispositif d'arrêt du filtre àGRAISSÉ métallique puis sortez le filtre vers le bas. Fig. 3.

Nettoyage à la main

• Laissez tremper la cassette du contrôle à GRAISSE métallique durant env. 1 heures dans de l'eau chaude avec un détergent, deux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à GRAISSE METALLIQUE dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre à graisse.

Lavez avec un programme pour vaisselles très sales et une température d'au moins 65°C.

Recommencez éventuellement l'opération. Remettez en place la cassette après séchage.

• Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à recycler!).

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie lié à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Fig. 3

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.
• Montage - Fig. 4
• Appliquez un filtre à droite et un autre à gauche couvrant les deux grilles de protection du moteur, tournez la poignée centrale des filtres dans le sens des aiguilles d'une montre pour les fixer. Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un contrôle de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Retirez le filtre à graisse métallique.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Remontez le filtre à graisse métallique.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Fig. 4

Accessoires (en option)

Filtre à charbon Type 200

Service après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente).

Lors de l'appel, préciser:

1. La désignation du modèle
2. La réference
3. Le numéro de l'appareil

Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Pour les appareils commercialisés en france

Si une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente. Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit.

PNC:

S-No:

Caractéristiques techniques

Modèle	Dimensions			Eclairage	Filtre à graisse	Puisance nominale totale	Branchement électrique
	Hauteur	Largeur	Profondeur
EFCL 650	55-64,5	59,9	51,5	2 x 40W	2	250 W	220-240 V
EFC650	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V
EFC950	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH 1200	87,5-111,6	119,9	51,5	2 x 40W	4	250 W	230 V
CH900	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH600	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Déballage

Vérifiez que la hotte n'est pas endommagée.

Signalez immédiatement tout dégât dû au transport à la personne compétente et tout défaut ou manque au fabricant.

Ne laissez pas traîner le matériel d'emballage pour éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée au mur. Une fois installée, elle doit être à au moins 60 cm des corps de chauffe électriques et 70 cm des brûleurs à gaz et mixtes. Fig. 5.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Consignes de sécurité pour l'électricien

Avant de brancher l'appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l'appareil est muni d'une fiche de courant, il pourrait être branché sur n'importe quelle prise de courant installée conformément aux normes et facile d'accès.

Si un branchement permanent est nécessaire, la hotte devra être branchée par un électricien travaillant pour une entreprise d'électricité/agréée.

Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d'ouverture de contact d'au moins 3 mm.

Notre responsabilité ne peut être engagée pour les défauts résultant du non-respect des instructions précédemment mentionnées.

Branchement permanent uniquement par un électricien agréé!

Pour les appareils commercialisés par la france branchement électrique

Votre appareil ne peut être branché qu'en 230V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10A en 230V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'EDF.

Fig. 5

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

NE PAS RACCORDER L'APPAREIL À LA TERRE.

Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le câble d'alimentation de l'appareil ne devra être relié à la terre.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Fixation - fig. 6

• Posez le gabarit de perçage contre le mur (1), marquez au crayon l'emplacement des deux trous puis percez les (2× 0 12 mm) (2).
• Insérez les deux crochets avec chevilles (3).
• Enlevez les filtres à GRAISSÉ métalliques (4), accrochez la hotte, placez-la bien à l'horizontal en vous servant des vis de réglage (5).
• Marquez l'emplacement des 2/4 trous sur le mur (6). Décrochez à présent la hotte et percez les trous (2 x Ø 8 mm). Placez les chevilles dans les trous et raccrochez la hotte, fixez définitivement la hotte (7), à l'aide des vis (2/4 x Ø 5x45 mm). Fixez le support de la cheminée (8) à l'aide de chevilles à mur Ø 8 mm et de vis Ø 5x45 mm à 3-4 mm au-dessous du plafond, bien au centre par rapport à la hotte située en dessous et parfaitement à l'horizontal.

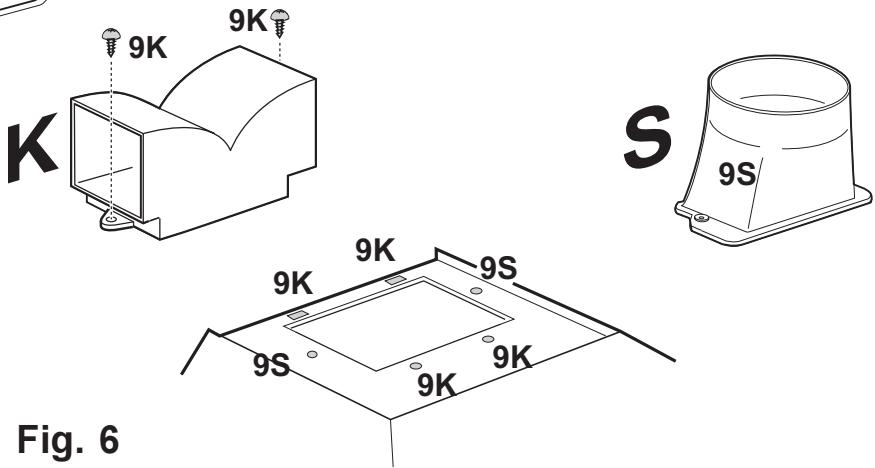

• Version aspirante: Fixez la bride de raccord (S) au sommet de la hotte à l'aide de deux vis Ø 3,5 x 6,5 mm.

(9S), puis appliquez un tuyau suffisamment long pour atteindre l'extérieur du logement (10S).

Version filtrante : fixez le déflecteur (K) à l'aide de deux vis 0 3,5 x 6,5 mm (9K).

• Procédez au branchement électrique (11) (voir chapitre "Raccordement électrique"). Montez la cheminée (12) et fixez-la, dans le haut, au support de la cheminée à l'aide de deux vis 3x9 mm (13). Faites glisser vers le bas la partie inférieure de la cheminée et appliquez la cheminée sur la partie haute de la hotte (14). Montez enfin les grilles (15) des deux côtés de la cheminée.

Normes de sécurité 24

voordekeulenmeubel-monteur 47

voorde gebruiker 48

Algemeen 49
