BEDIENUNGSANLEITUNG EFC650X-GB AEG-ELECTROLUX

Sicherheitshinweise 3

fur den Kuchenmöbel-Monteur 3

fur den Benutzer 4

Allgemeines 5

Abluftbetrieb 5

Umluftbetrieb 5

Bedienung der Dunstabzugshaube 6

Korrekte Beluftung 6

Wartung und Pflege 7

Reinigung 7

Metallfettfilter 7

Aktivkohlefilter 8

Austausch der Lampe(n) 8

Sonderzubehör 9

Kundendienst 9

Technische Daten 9

Installation 10

Auspacken 10

Platzierung 10

Elektroverschluß 10

Montage 11

Bevor Sie jedoch ihre neue Dunsthaube in Betrieb besteht, lessen Sie erst diese Bedienungs- und

Montageanleitung.

Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube korrekt installmentiert wird und Sie die Sicherheitsvorschriften beachten.

Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen konnen.

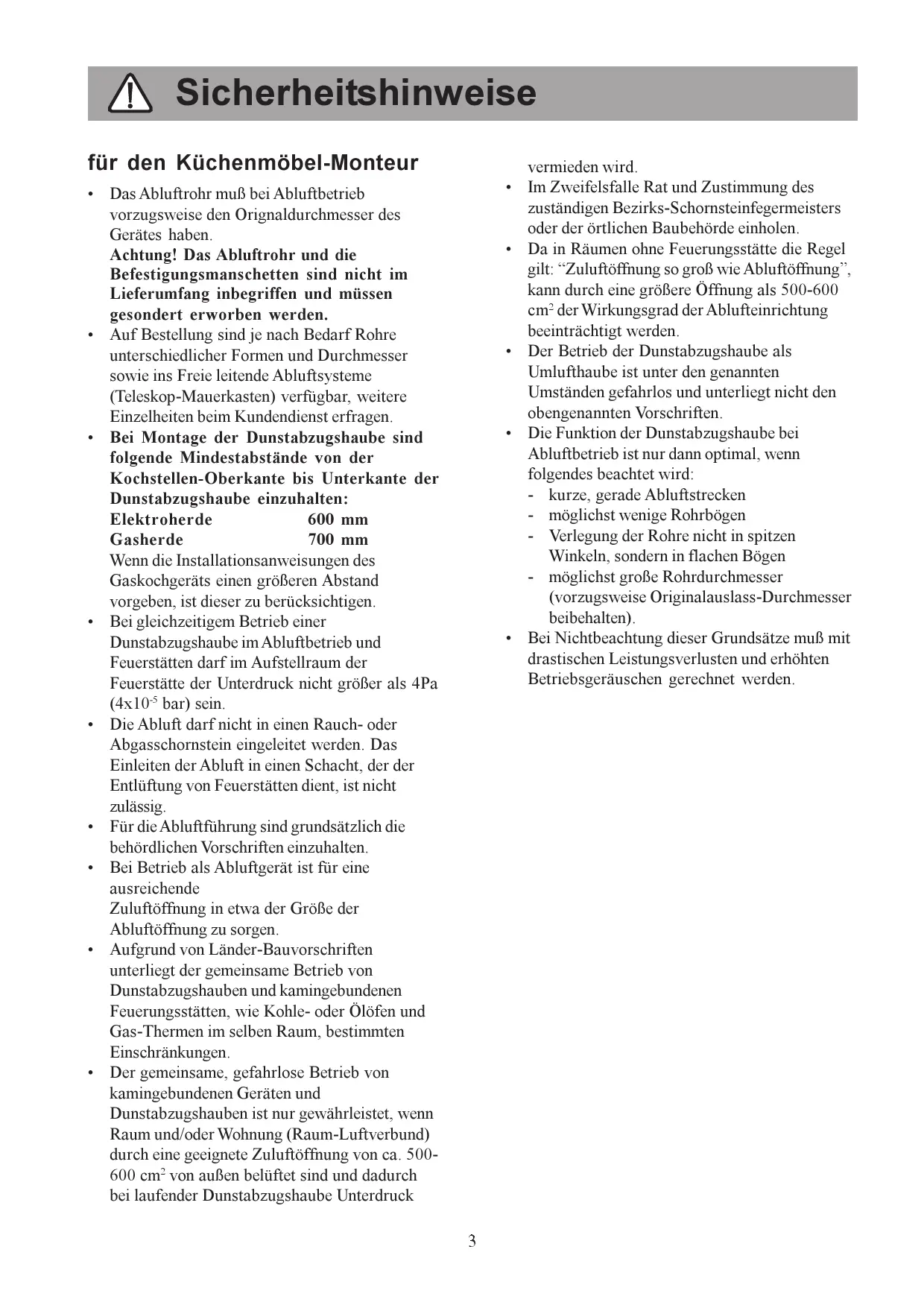

für den Kuchenmöbel-Monteur

Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben.

Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfolgen.
• Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten:

Elektroherde 600 mm
Gasherde 700 mm

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4Pa (4x10^-5 bar) sein.
  Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüfung von Feuerstätten dient, ist nicht zulässig.
• Für die Abluftführung sind grundsätzlich die behörddlichen Vorschriften einzuhalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Höhe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölfen und Gas-Thermen im selbst Raum, bestimmen Einschränkungen.
• Der gemeinsame, gefährlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen beluftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck

vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufeinrichtung beeinträchtigt werden.

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.
  Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgenden beachtet wird:

• kurze, gerade Abluftstrecken

• möglichst weniger Rohrbögen
• Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen

• möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräussen gerechnet werden.

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
  Das im Frittiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr!
• Bei Verwendung von verschmutztem Öl kann noch leichter Selfstentzündung entstehen.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung hereausnehmen bzw. Sicherungsautomaten abschalten oder Netzsteckerziehen).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsinstrumente einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol

einer durchgestriichen Abfalltonne abgebildet.

Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.

Entsorgen Sie diesen Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen

Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung these.
Produks zu erhalten.

Allgemeines

Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
- Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör besteht.

Hinweis! Einige Modelle sind bereits mit Aktivkohlefiltern ausgestattet, diese sind an einer der sichlichen Abdeckungen aus Polystyrol befestigt und müssen vor Gebrauch der Haube in Umluftbetrieb eingesetzt werden.

Abluftbetrieb

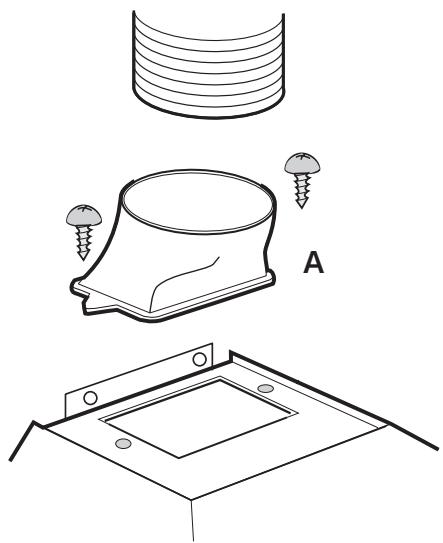

Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1.
- Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Geblaseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.
- Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Umluftbetrieb

Die Luft wird gefiltert und in den Raum zurückgeführrt.
- Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem Sonderzubehör besteht.

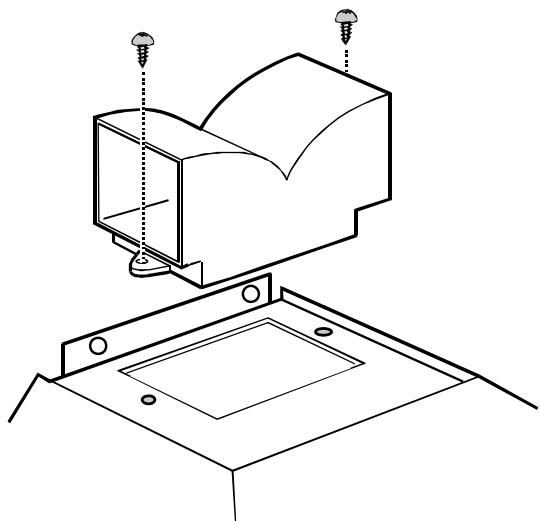

Die Umluftweiche mit zwei Schrauben 0 3,5x6,5mm befestigen. Bild 2.

Bild 1

Bild 2

Bedienung der Dunstabzugshaube

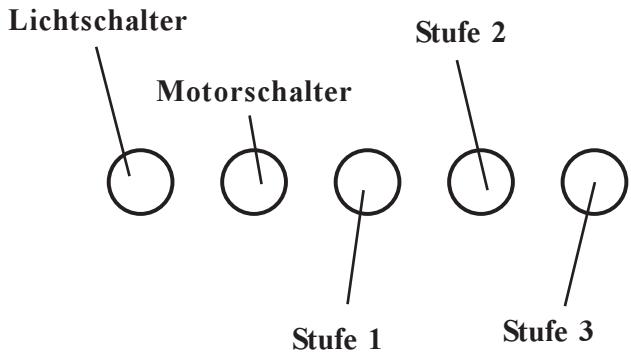

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minute vor Beginn des Kochens einzuschalten und sie ungebahr 15 Minuten nach dem Kochen weiterlaufen zu halten, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:
• Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.
• Motorschalter: Dieser dient zum Ausschalten des Geblases.
• Stufe 1: Diese dient zum Einsatzen der Geschwindigkeitsstufe 1 des Gebläses.
• Stufe 2: Diese dient zum Einsatzen der Geschwindigkeitsstufe 2 des Gebläses.
• Stufe 3: Diese dient zum Einsatzen der Geschwindigkeitsstufe 3 des Gebläses.

Korrekte Belüftung

Damit die Dunsthaube richtig arbeitet, sollen den Kuchenfenster geschlossen sein. Bei Abluftbetrieb sollte jedoch ein Fenster in einem anderen Raum geöffnet sein, damit ein Luftautausch staatfinden kann.

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführrt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Außerete Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spulmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungssintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!

Metalfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfettfilter

• Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes hin und ziehen Sieihn dann nach unten hereaus.Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heiBem Wasser mit fetlösendem Reinigungsmittel einweichen und danach mit heiBem Wasser abbrausen.Vorgang evtl.wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspuler

Metallfettfilterkassette in Geschirrspüller stellen. Reinigung bei stärkstem Reinigungsgrogramm und höchster Temperatur, mind. 65^ . Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüller kann es zu leichten Farbveränderungen kommt, die jeder kein den Einflüß auf die Funktion haben.

• Innengehause nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Bild 3

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) besteht.
• Austausch des Aktivkohlefilters Im Allgemeinen mussen Aktivkohlefilter zumindestomal alle vier Monate ausgewechselt werden. Dieder Filter kann weder gewaschen noch niederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In dieser Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Kuchengerüchen fur cirka vier Monate. Deshalb sollenn nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

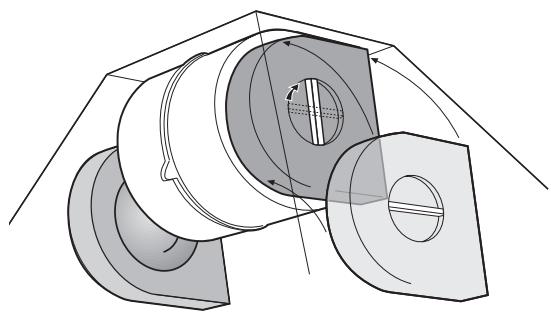

• Montage - Bild 4 Links und rechts vom Motor je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Hebel im Uhrzeigersinn drehen.
• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehause nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angegeben.
  These Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Der Aktivkohlefilter kann beim Kundendienst bestellt werden.

Austausch der Lampe(n)

Dunstabzugshaube vom Stromnetz trennen.
- Fettfilter abnehmen, so daß die Lampen überprüft und im Bedarfsfall ausgetauscht werden können.
Die defekte Lampe gegen eine gleichartige neue austauschen.
- Fettfilter wieder einsetzen.
- Bevor der Kundendienst gerufen wird, weil die Gluhlampe nicht brennt, erst prufen, ob sie fest eingesteckt ist.

Bild 4

Sonderzubehör

Aktivkohlefilter Type 200

Mauerkasten

Abluftrohr

Beim Kundendienst erfragen

Beim Kundendienst erfragen

Kundendienst

Kundendienst

Bei eventuellen Rückfragen und Störungen

Kundendienst anrufen (siehe Kundendienst-

Stellenverzeichnis).

Folgende Daten beim Anruf angegeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

These Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstrukts- und Farbänderungen im Rahmen

der technischen Entwicklung bleiben vorbehalten.

Technische Daten

Modell	Abmessungen			Beleuchting	Fettfilter	Gesamt-anschlußwerte	Elektro-anschluß
	Höhe	Breite	Tiefe
EFCL 650	55-64,5	59,9	51,5	2 x 40W	2	250 W	220-240 V
EFC650	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V
EFC950	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH 1200	87,5-111,6	119,9	51,5	2 x 40W	4	250 W	230 V
CH900	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH600	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V

Konstrukts- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Installation

Auspacken

Überprüfen Sie bei Auspacken, ob das Gerät nicht beschädigt ist und ob alle Zubehörteile vollständig vorhanden sind.

Platzierung

Die Dunsthaube muß in einem Mindestabstand von 60 cm bei Elektroherden und von 70 cm bei Gasbzw. Gaskombiherden angebracht werden. Bild 5. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektroverschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf auf achtenden auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jeder vorschrifsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschußarf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden. Installationsseitet ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Bild 5

Installation

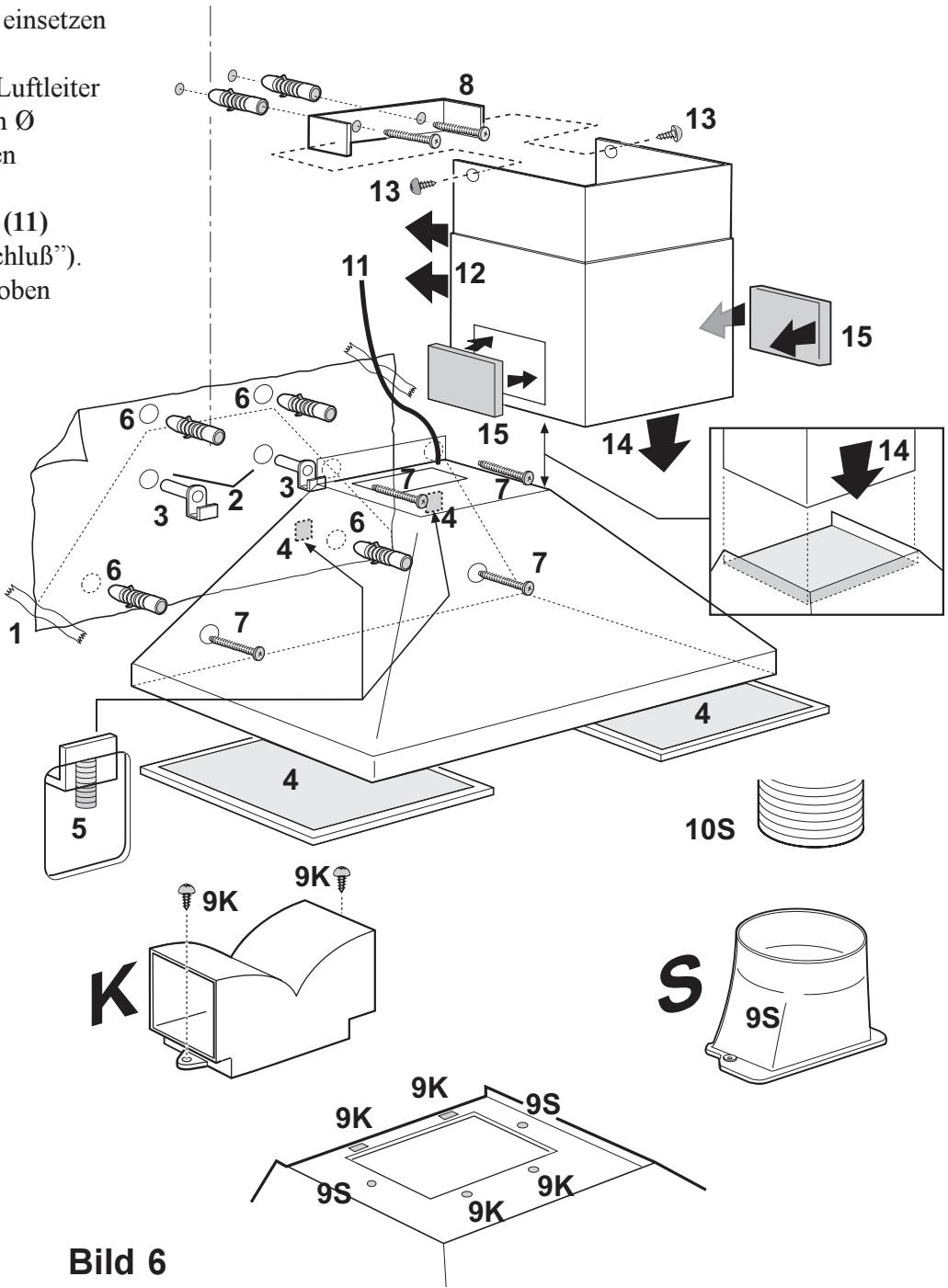

Montage - Bild 6

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erreichtern (1), zwei Löscher markieren und mit 12mm bohren (2).
  Zwei Wandhaken mit Dubel (3) und metrischen Schrauben einsetzen und festschrauben.
• Metallfettfilter abnehmer (4) und Kaminhaube einhängen und mit den Madenschrauben an den Wandhaken waagerecht ausrichten (5).
• 2/4 Löcher an der Wand markieren (6). Kaminhaube wieder aushängen und markierte Löcher mit einem Ø 8 mm Bohrer bohren. Dübel mit Ø 8 mm einsetzen, Kaminhaube einhängen und mit 2/4 Schrauben Ø 5 x 45 mm als Sicherungsschrauben (7) befestigen.
  Kaminhalter (8) mit Hilfe der Schrauben 5 × 45 ~mm und 8 ~mm Dübel ca. 3 - 4 ~mm unterhalb der Decke, mittig und waagerecht anbringen.
• Bei Abluftbetrieb: Den Abluftstutzen (S) mittels 2 Schrauben 03,5 × 6,5 ~mm (9S) oben auf der Kaminhaube befestigen; hierauf einen

entspruchend langen, bis ins Freie reichenden Abluftschlauch einsetzen (10S).

Bei Umluftbetrieb: Den Luftleiter

(K) mittels zwei Schrauben

3,5x6,5mm an den vorderen

Löchern (9K) befestigen.

• Elektroanschluss herstellen (11) (siehe Kapitel „Elektroanschluss”).
  Kamin einsetzen (12) und oben mit zwei Schrauben 3 × 9 mm (13) am

Kaminhalter befestigen.

Unteren Teil des

Kamins auf die

erforderliche Länge

ausziehen und auf der

Kaminhaubenoberseite einsetzen (14).

AnschlieBend

Schutzfolie auf den

Edelstahlflächen

abziehen (falls

vorhanden).

• Nun an beiden Seiten des Schachtes die Luftgitter (15) einsetzen.
