H4NSP - Enregistreur audio portable ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur audio portable
Marque	ZOOM
Modèle	H4NSP
Dimensions (L x P x H)	73 x 156,3 x 35 mm
Poids	280 g (sans piles)
Alimentation	2 piles AA (alcalines ou Ni-MH) ou adaptateur secteur ZOOM AD-14 (5V 1A)
Autonomie des piles	Environ 6 heures (mode normal) / 11 heures (mode Stamina)
Microphones intégrés	Micros condensateur stéréo XY orientables (90° à 120°)
Modes d'enregistrement	Stéréo, 4 canaux, Multipiste (MTR), Stamina (économie d'énergie)
Formats d'enregistrement	WAV (16/24 bits, 44,1/48/96 kHz) et MP3 (44,1 kHz, 48-320 kbps, VBR)
Support de stockage	Carte SD (16 Mo - 2 Go) ou SDHC (4 - 32 Go)
Entrées audio	2 prises combo XLR/jack (symétrique/asymétrique), 1 entrée micro externe mini-jack
Sorties audio	Prise casque/ligne (mini-jack stéréo), haut-parleur intégré (mono 400 mW)
Connectivité USB	USB 2.0 haute vitesse (interface audio 44,1 kHz ou lecteur de carte SD)
Effets intégrés	2 modules (préampli et effet), 50 types, 60 patches
Fonctions supplémentaires	Accordeur chromatique, métronome, karaoké, marqueurs, pré-enregistrement, enregistrement automatique, filtre coupe-bas, compresseur/limiteur
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux chocs, aux températures extrêmes. Utiliser uniquement l'adaptateur secteur spécifié.
Pièces détachées et réparabilité	Accessoires disponibles sur le site ZOOM (télécommande, adaptateur secteur, etc.). Pour réparation, contacter un service agréé.
Informations générales	Notice complète (156 pages) disponible en téléchargement gratuit sur notice-facile.com.

FOIRE AUX QUESTIONS - H4NSP ZOOM

Comment insérer ou retirer une carte SD ?

Éteignez l'appareil avant d'insérer ou de retirer la carte. La fente se trouve sur le côté. Pour retirer, appuyez sur la carte pour la faire ressortir. Utilisez des cartes SD (16 Mo - 2 Go) ou SDHC (4 - 32 Go).

Comment utiliser les microphones intégrés en mode stéréo ?

En mode STEREO, appuyez sur le bouton MIC pour sélectionner les micros intégrés. Orientez les capsules XY de 90° à 120° selon la largeur sonore souhaitée. Réglez le niveau d'enregistrement avec REC LEVEL.

Quels formats d'enregistrement sont disponibles ?

Vous pouvez enregistrer en WAV (16 ou 24 bits, 44,1/48/96 kHz) ou en MP3 (44,1 kHz, débit de 48 à 320 kbps, y compris VBR). Le choix se fait dans le menu FORMAT avant l'enregistrement.

Comment régler le niveau d'enregistrement ?

Appuyez sur le bouton REC LEVEL pour afficher le niveau de l'entrée sélectionnée. Tournez la mollette pour ajuster le gain. Évitez la saturation (témoin clignotant).

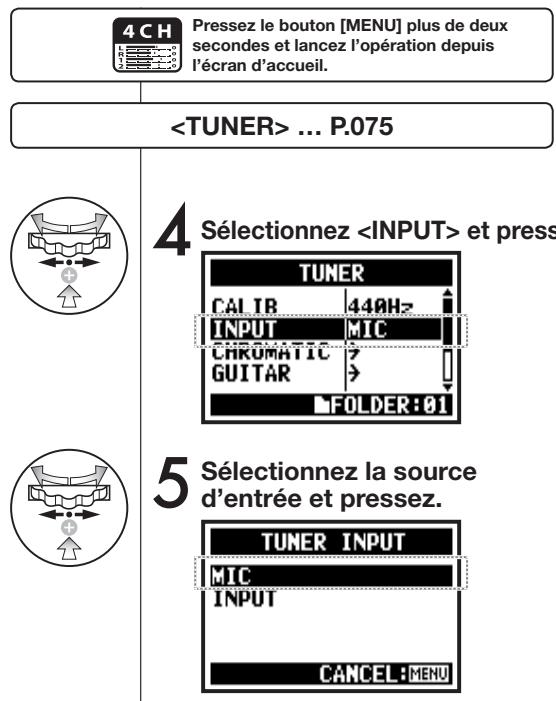

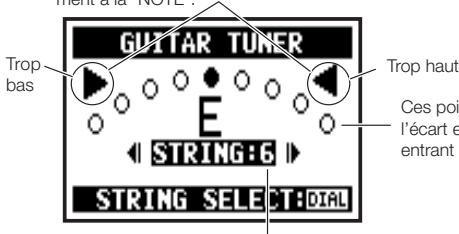

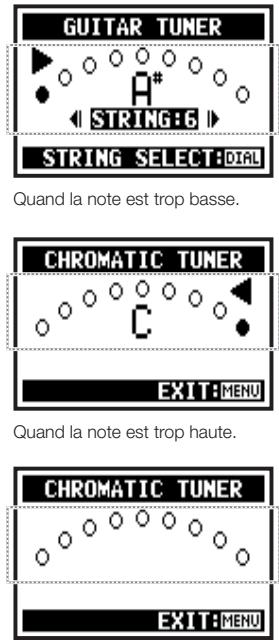

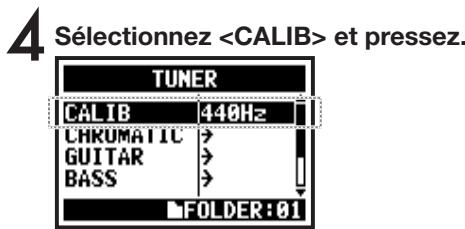

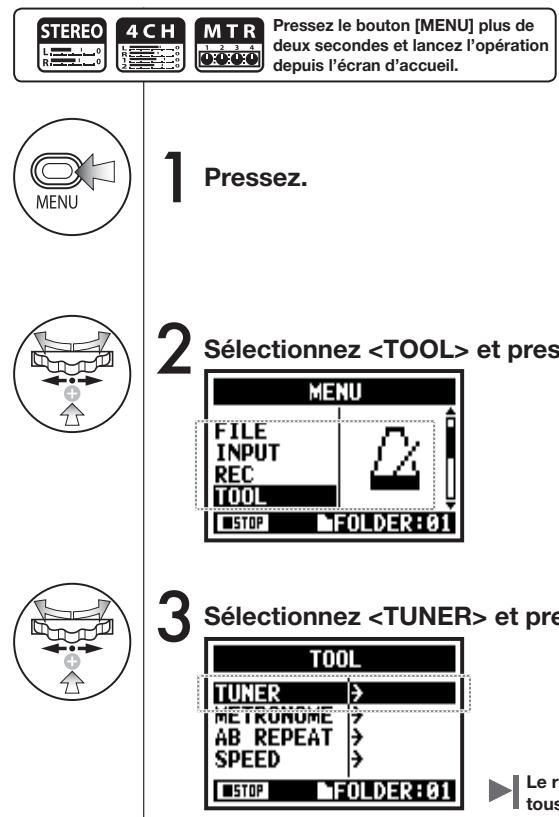

Comment utiliser l'accordeur intégré ?

Dans le menu, sélectionnez TUNER. Choisissez le mode (chromatique, guitare, basse, etc.). Jouez une note sur votre instrument ; l'écran indique si elle est juste ou non. Les modes spéciaux incluent Open A/D/E/G et DADGAD.

Que faire si aucun son n'est produit en lecture ?

Vérifiez que le volume n'est pas à zéro (bouton VOLUME). Assurez-vous que le fichier n'est pas muet. Si vous utilisez un casque, branchez-le correctement. Le haut-parleur intégré ne fonctionne que si rien n'est branché sur la prise casque.

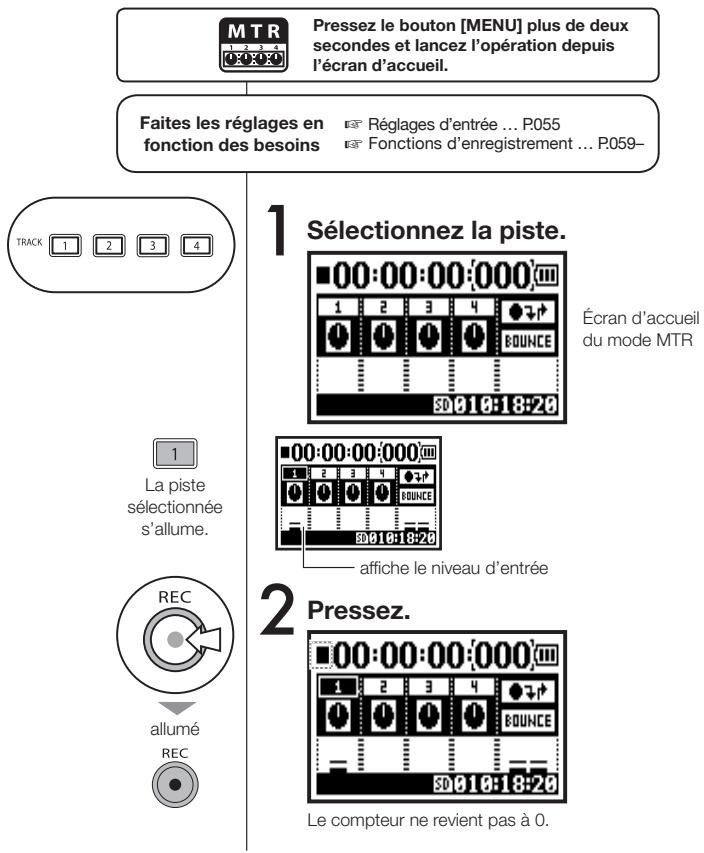

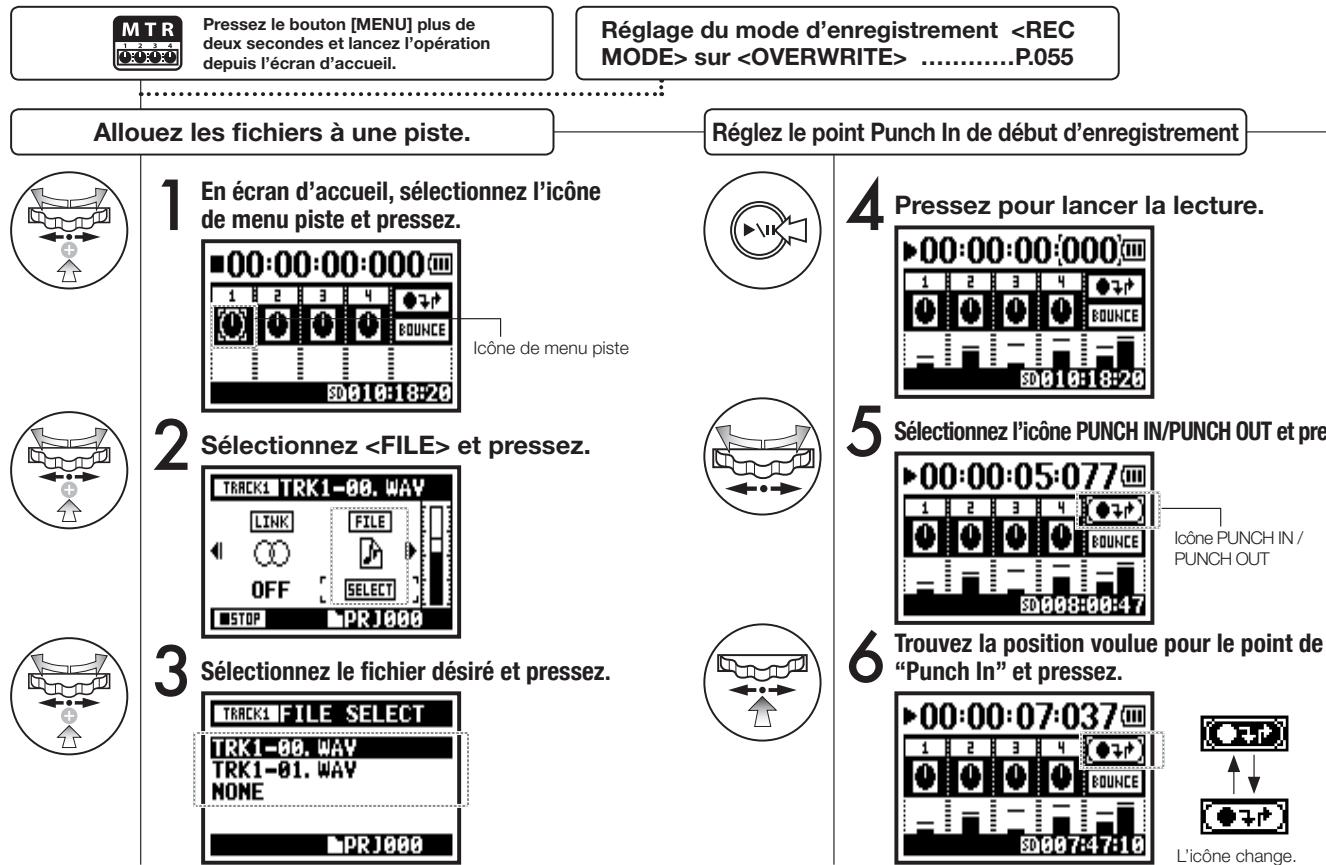

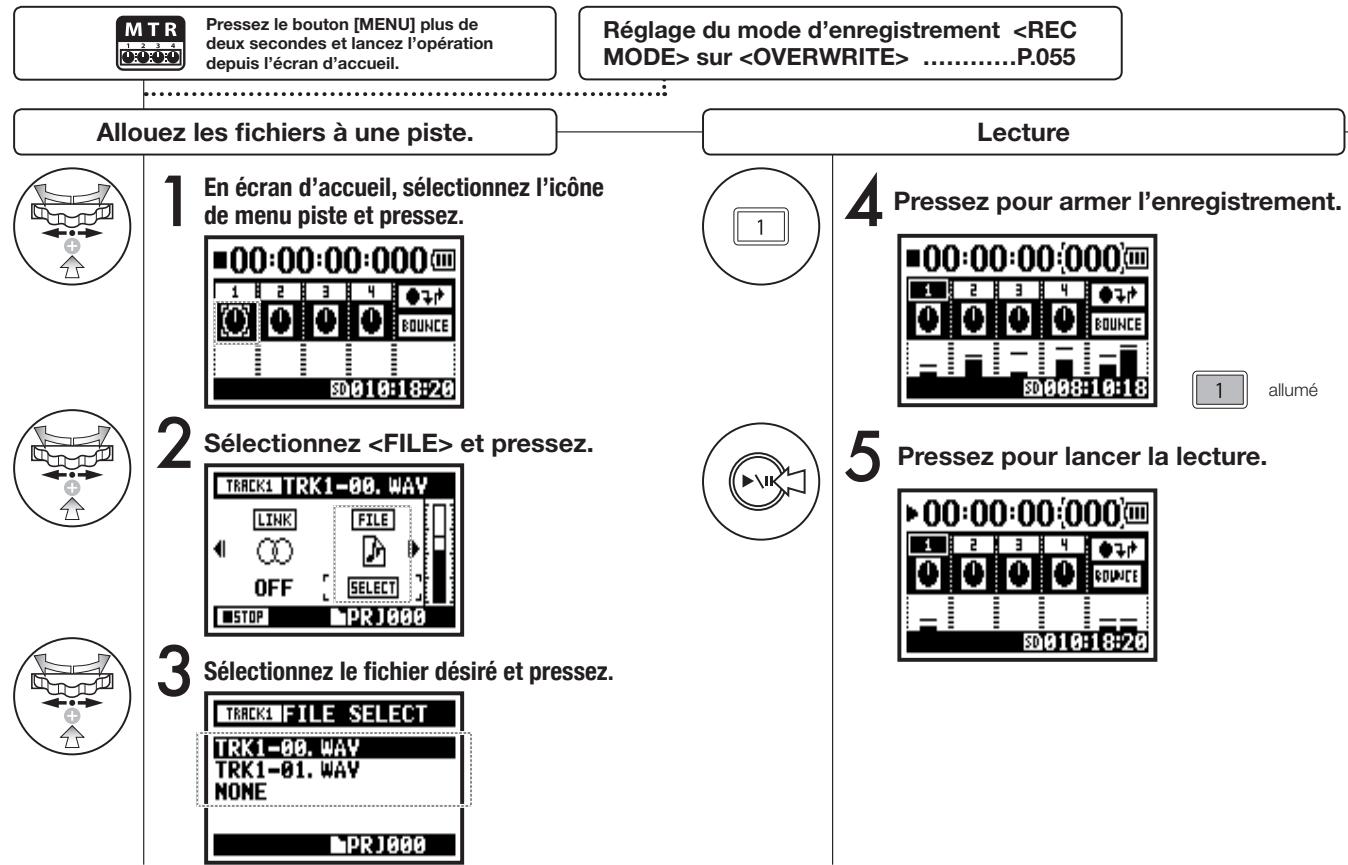

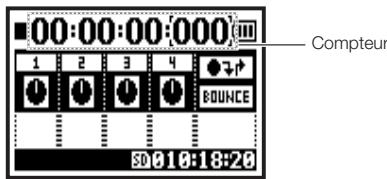

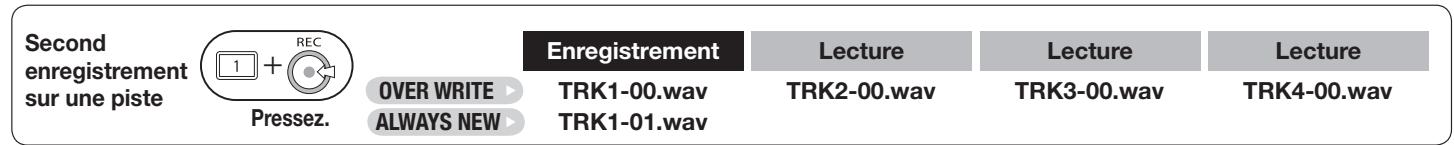

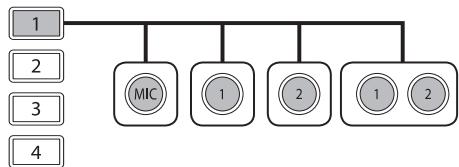

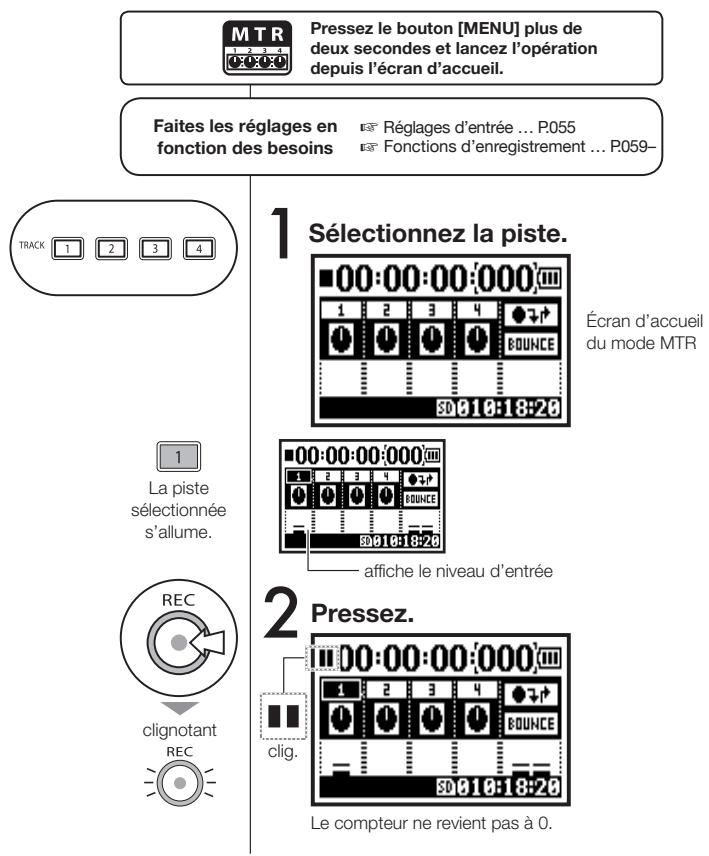

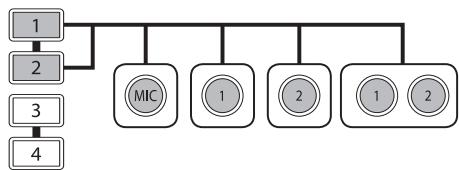

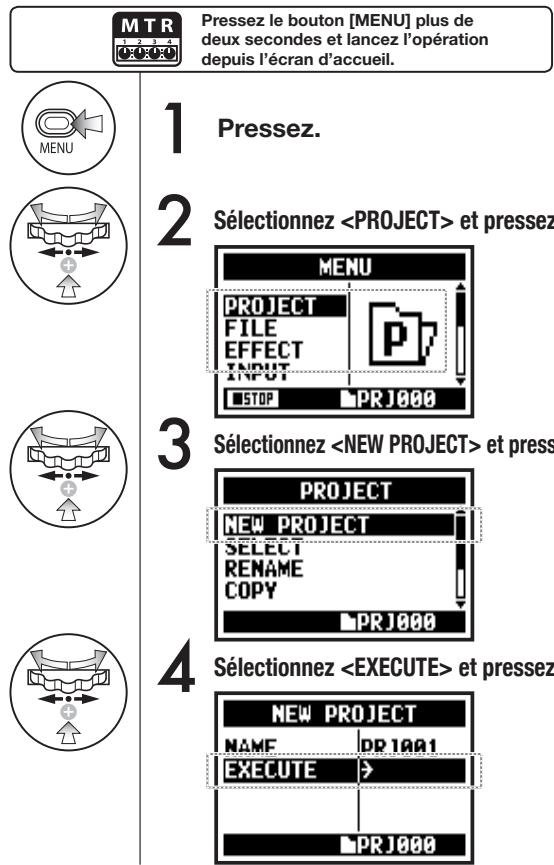

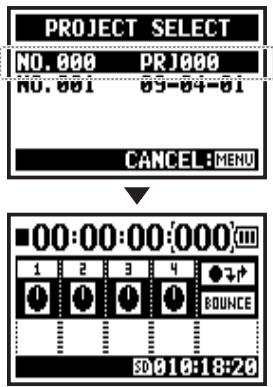

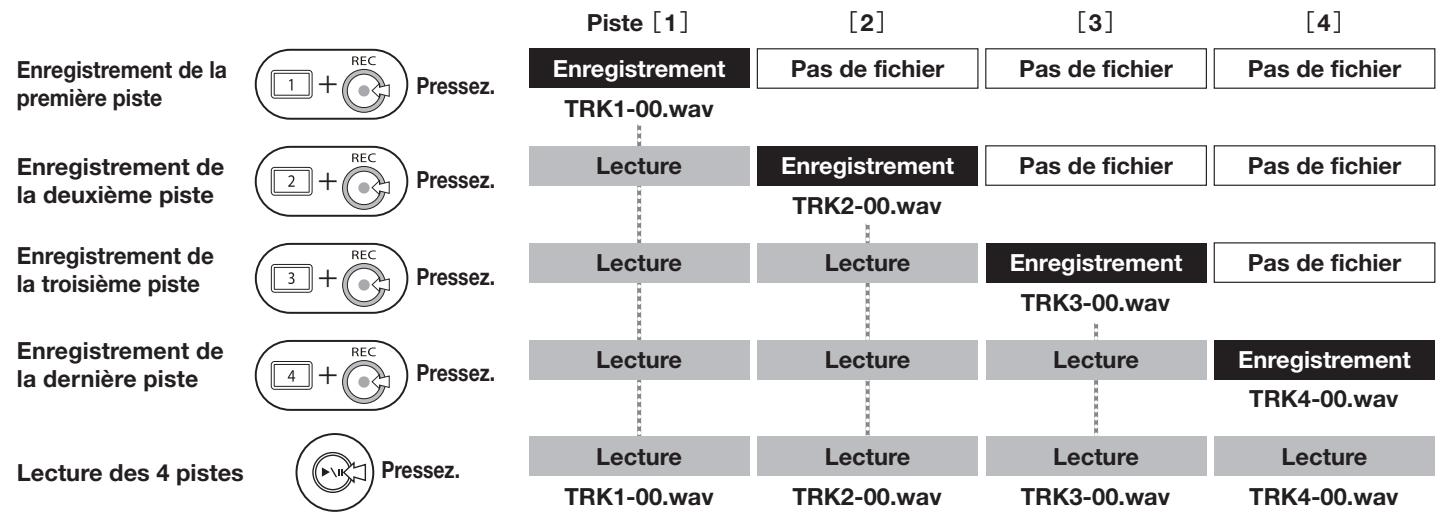

Comment enregistrer en mode multipiste (MTR) ?

Passez en mode MTR. Créez un nouveau projet. Armez les pistes souhaitées (boutons TRACK 1-4). Sélectionnez la source d'entrée, réglez le niveau, puis appuyez sur REC. Vous pouvez superposer plusieurs prises.

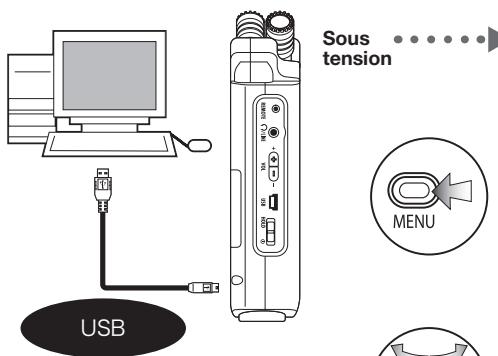

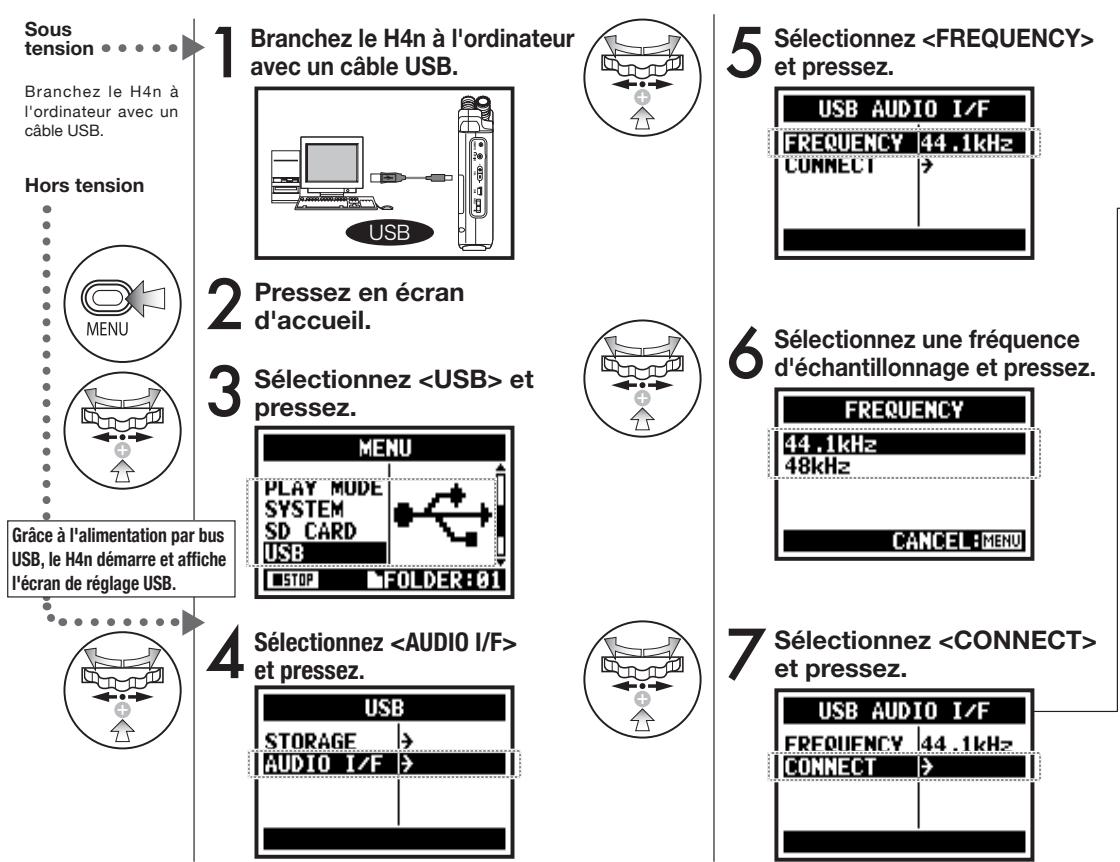

Comment connecter le H4N à un ordinateur ?

Utilisez le câble USB fourni. Sur l'écran du H4N, choisissez AUDIO I/F (interface audio) ou SD CARD READER (lecteur de carte). En mode interface audio, vous pouvez enregistrer directement dans un logiciel à 44,1 kHz.

Qu'est-ce que le mode Stamina et comment l'activer ?

Le mode STAMINA économise la batterie en limitant les fonctions (enregistrement WAV 44,1 kHz/16 bits ou MP3 uniquement). Activez-le via le sélecteur STAMINA avant la mise sous tension. L'autonomie passe à environ 11 heures avec des piles alcalines.

Comment nettoyer l'enregistreur ?

Utilisez un chiffon sec et doux. Si nécessaire, humidifiez légèrement le chiffon. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la surface.

MODE D'EMPLOI H4NSP ZOOM

Caractéristiques spéciales du H4N

Merci beaucoup d'avoir besoin notre Handy Recorder H4n ZOOM (ci-après appelé H4n).

Le H4n a les caractéristiques spéciales suivantes.

Enregistreur à main tout-en-un.

Vous pouvez n'importe où et à tout moment enregistrer et créer votre propre musique avec le H4n.

Le H4n a un design très compact et léger (280 g) bénéficiant de microphones à condensateur stéreo de haute qualité permettant une capture XY, d'un haut-parleur intégré, d'un enregistrement sur carte SD, d'un mélangeur et d'effets internes.

- De l'enregistrement en extérieur à l'enregistrement multipiste.

Le H4n possède plusieurs modes d'enregistrement : pour un enregistrement stéreo de haute qualité, (4 canaux) pour enregistrer 2 sources sonores différentes et (multipiste) pour enregistrer et réproduire 4 pistes/2 pistes en même temps. Vous pouvez enregistrer une mélodie quand elle vous vient à l'esprit ou la prestation de tout un groupe. Vous pouvez collecter des effets sonores sur site et même créer votre propre musique, enregistrer des voix et des instruments sur plusieurs pistes. En (longue durée), vous pouvez enregistrer jusqu'à 11 heures rien qu'avec les piles.

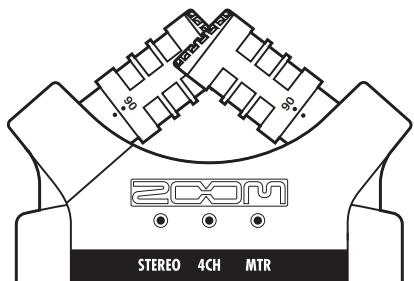

Équipé de l'innovant microphone stéréo XY à angle variable de 90 à 120 degrés.

Les microphones intégrés au H4n sont mobiles pour répondre à une plus grande variété de situations d'enregistrement. Si vous pouvez une zone de son plus large, vous pouvez régler les microphones à 120 degrés. Sinon, réglez-les à 90 degrés pour une source sonore plus claire près du centre. Dans les deux cas, les microphones bénéficient du même diagramme XY pour que vous puissiez enregistrer un son stéreo naturel sans déphasage.

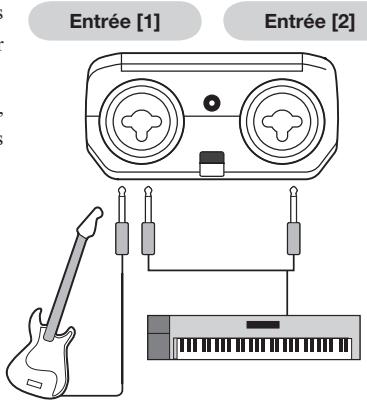

Les prises mixtes xlr/jack permettent la connexion directe de microphones et de guitares.

Les différents connecteurs permettent au H4n d'enregistrer un grand éventail de sources. Les microphones stéreo et à condensateur, les instruments comme la guitare, la basse, le clavier etc. peuvent être directement branchés au H4n.

Une prise USB 2.0 haute vitesse permet le branchement direct à un ordinateur. Vous pouvez l'utiliser comme une interface audio à effets intégrés (44,1 kHz de fréquence d'échantillonnage). Vous pouvez aussi utiliser le H4n comme un lecteur de carte SD pour votre ordinateur. Vous pouvez même récupérer sur votre ordinateur les fichiers enregistrés et créé un CD audio à partir de ces fichiers comme base dans n'importe quel logiciel audio numérique.

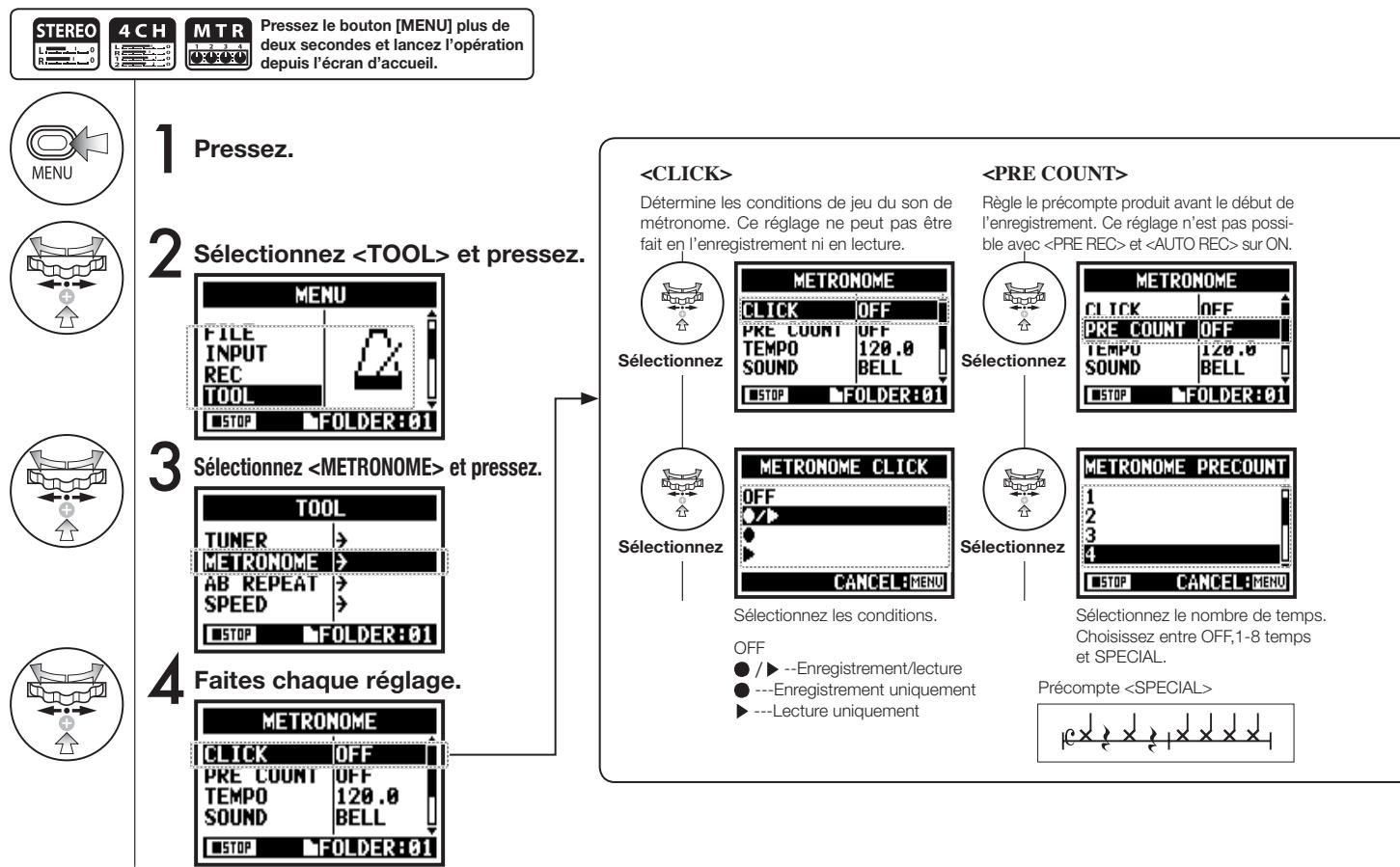

-Autres fonctions intégrées : accordeur/métronome/ karaoke.

Le H4n peut être utilisé comme un accordeur chromatique standard. Il possède aussi des fonctions d'accordage plus rares, comme pour les guitares 7 cordes ou basses 5 cordes, entre autres. Le H4n possède une fonction métronome pratique pour s'entraîner et pour l'enregistrement multipiste.

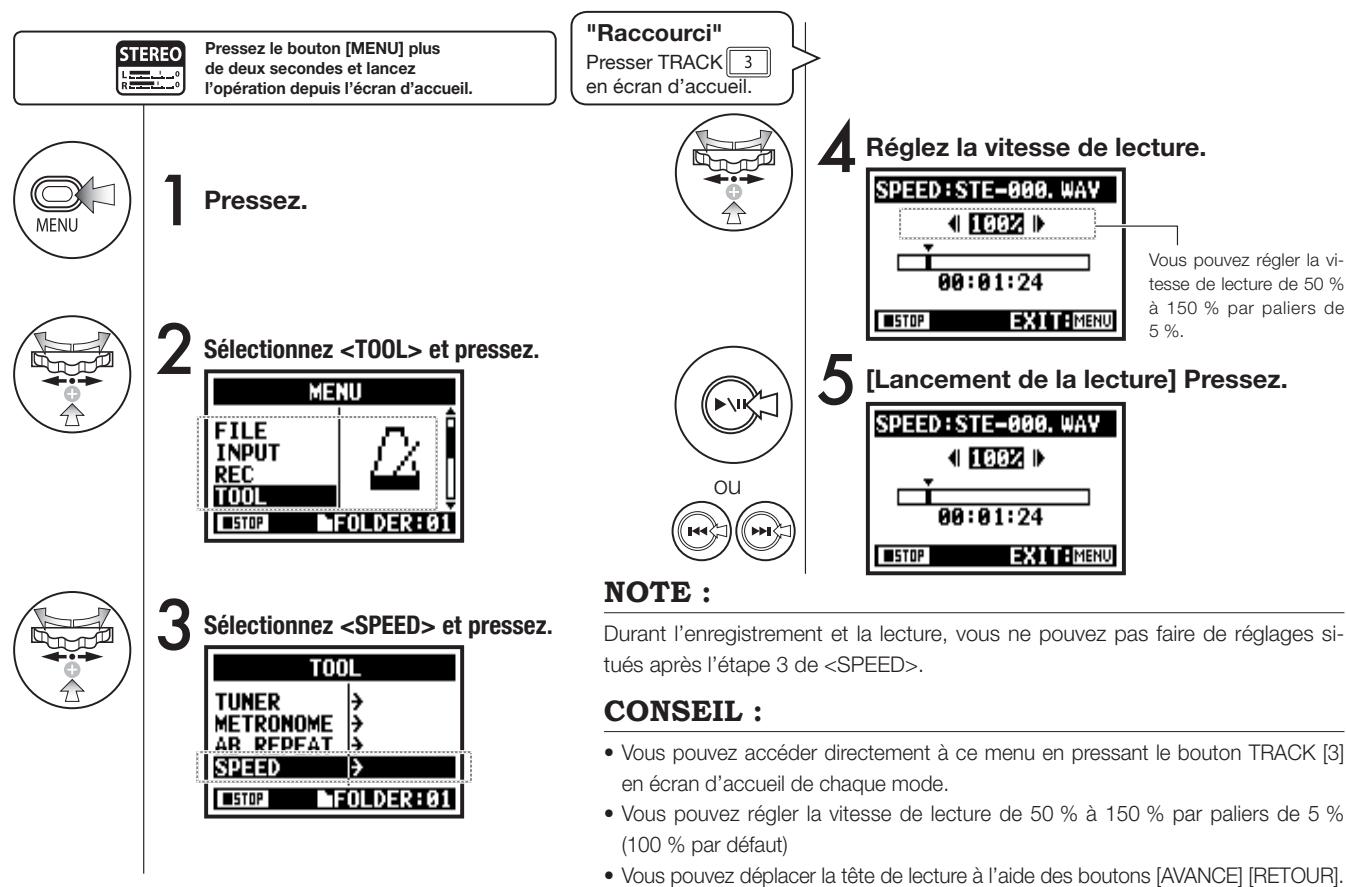

Vous pouvez changer la vitesse de lecture dans une plage de 50% à 150%.

De nombreuses fonctions efficaces sont prévues comme la fonction d'annulation du son central pour les fichiers stéréo, la fonction karaoke avec diverses commandes de tonalité, d'apprentissage et de répétition vocale.

Le H4N est idéal dans les situations suivantes

Enregistrement vocal

Enregistrement de guitare acoustique

Récitals de piano

Enregistrement de prestations "live"

Répartition de groupe

Transfert en numérique de sources sonores analogiques

Enregistrement de réunions

Tout enregistrement en extérieur

Enregistrement d'exercice de batterie

Table des matières

Caractéristiques spéciales du H4n 001

Le H4n est idéal dans les situations suivantes 002

Table des matières 003

Précautions de sécurité pour les utilisateurs 006

Avertissements de copyright 007

Pour commencer

1-1 Procédure d'enregistrement à l'aide du H4n 009 1-2 Guide d'enregistrement facile [MODE STEREO] 011 2-1 Nom et fonction de chaque partie 013 2-2 Accessoires fournis 015 3 Réglage d'alimentation par piles/secteur 017 4-1 Allumage/extinction, emploi du commutateur d'alimentation et de verrouillage 019 4-2 Comment utiliser les boutons [REC] et de transport 021 4-3 Comment utiliser les boutons de piste [TRACK] [1], [2], [3] et [4]....022 4-4 Comment utiliser les boutons d'entrée [MIC], [1] et [2] 023 4-5 Comment utiliser REC LEVEL et VOLUME 024 4-6 Comment utiliser la molette et le bouton [MENU] 025 5-1 Insertion d'une carte SD 027 5-2 Réglage de la date et de l'heure 028 6-1 Configuration: Comment se connecter à des appareils externes...029 6-2 Configuration: Microphones intégrés 030

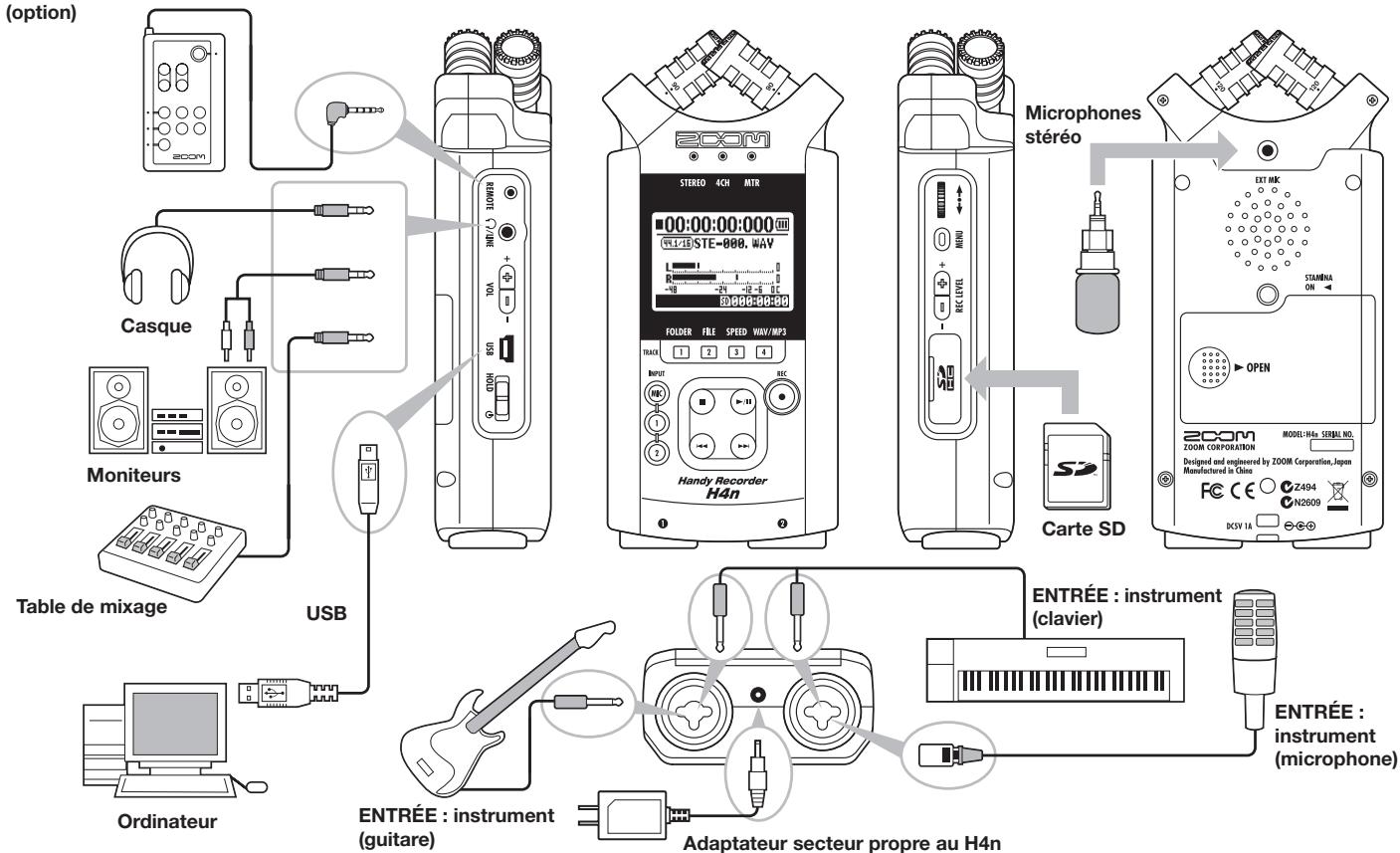

6-3 Configuration: Microphones intégrés/microphones externes à alimentation par mini-jack. 031 6-4 Configuration: Connexion des entrées [1], [2] et source d'alimentation fantôme 032 6-5 Configuration: Connexion USB, H4n utilise comme interface audio 033 6-6 Configuration : Connexion USB, H4n utilisé comme lecteur de carte SD. 035 6-7 Configuration: Haut-parleur intégré 036 7-1 A propos des modes du H4n 037 7-2 Sélection d'un mode et confirmation 038 7-3 Details sur les modes 039 8-1 Écrans de mode: Modes STEREO et STAMINA 040 8-2 Écrans de mode: Mode 4CH 041 8-3 Écrans de mode: Mode MTR 042 8-4 Écrans de mode: Menu principal 043 9 Option: Utilisation de la télécommande 045

Opérations

1-01 Réglages/enregistrement: Réglage de la source d'entrée et du niveau d'enregistrement. 047 1-02 Réglages/enregistrement: Enregistrement en modes STEREO et STAMINA 049

1-03 Réglages/enregistrement: Format d'enregistrement 051 1-04 Réglages/enregistrement : Nom de fichier............ 052 1-05 Réglages/enregistrement: Enregistrement en mode 4CH. 053 1-06-1 Réglages/enregistrement : Enregistrement en mode MTR 055 1-06-2 Réglages/enregistrement: Enregistrement en mode MTR..057 1-06-3 Réglages/enregistrement: Enregistrement en mode MTR. 058 1-07 Réglages/enregistrement: Menu piste en mode MTR 059 1-08-1 Réglages/enregistrement: Ré-enregistrement partiel (Punch In/Out) automatique. 061 1-08-2 Réglages/enregistrement: Ré-enregistrement partiel (Punch In/Out) manuel.063 2-01-1 Fonction d'enregistrement automatique 065 2-01-2 Fonction d'arrêt automatique d'enregistrement 066 2-02 Fonction de pré-enregistrement 067 2-03 Fonction d'enregistrement < LO CUT> (filtre-bas) 068 2-04 Fonction d'enregistrement < COMP / LIMIT> (compresseur/limiteur)...069 2-05 Fonction d'enregistrement 070 2-06 Fonction d'enregistrement 0-07 Fonction d'enregistrement 072 2-08 Fonction d'enregistrement 073

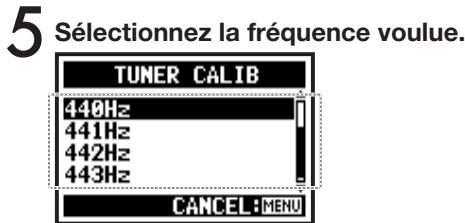

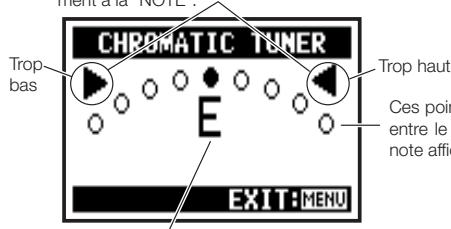

3-01-1 Accordeur chromatique 075 3-01-2 Tous les autres types d'accordeur 076 3-01-3 Étalandnage de l'accordeur 077 3-01-4 Entreepour accordeur 078 3-02 Météronome 079 3-03-1 Tout savoir sur les effets 081 3-03-2 Effet 083 3-03-3 Édition de patch 084 3-03-4 Édition du module PRE AMP 085 3-03-5 Édition du module EFX 086 3-03-6 Édition du niveau et du nom d'effet 087 3-03-7 Mémorisation de l'effet 088 3-03-8 Importation d'un patch d'effet depuis un autre projet... 089 3-04-1 Préparation pour karaoke 091 3-04-2 Enregistrement en karaoke 093 4-01 Lecture: Lecture de fichiers (modes stereo, 4ch et stamina) 094 4-02 Lecture: Mode de lecture 095 4-03 Lecture: Reglage des marqueurs 096 4-04 Lecture: Lecture en boucle 097 4-05 Lecture : Vitesse 099 4-06 Lecture: Melangeur 100 4-07 Lecture: Lecture de fichiers (mode MTR) 101

4-08 Lecture: Repérage à l'aide du compteur 102 5-01 Édition/sortie : Sélection de dossier 103 5-02 Édition/sortie : Sélection de fichier 104 5-03 Édition/sortie : Infos sur le fichier 105 5-04 Édition/sortie: Suppression de fichier 106 5-05 Édition/sortie: Supprimer tous les fichiers 107 5-06 Édition/sortie: Copie de fichier 108 5-07 Édition/sorting: Changement de nom de fichier... 109 5-08 Édition/sortie: Encodage MP3 111 5-09 Édition/sortie : Normalisation de fichier 112 5-10 Édition/sortie: Encodage stéréo 113 5-11 Édition/sortie : List des marqueurs 115 5-12 Édition/sortie : Division 116 5-13 Édition/sortie : Déplacement 117 5-14 Édition/sortie : Nouveau projet 118 5-15 Édition/sortie : Sélection de projet 119 5-16 Édition/sortie: Suppression de projet 120 5-17 Édition/sortie: Renommer un projet. 121 5-18 Édition/sortie: Copie de projet 122 5-19 Édition/sortie: Report de pistes 123 5-20 Édition/sortie: Protection de projet 125 6-01 Utilitaires: Rétroéclairage 126 6-02 Utilitaires: Contraste de l'écran 127

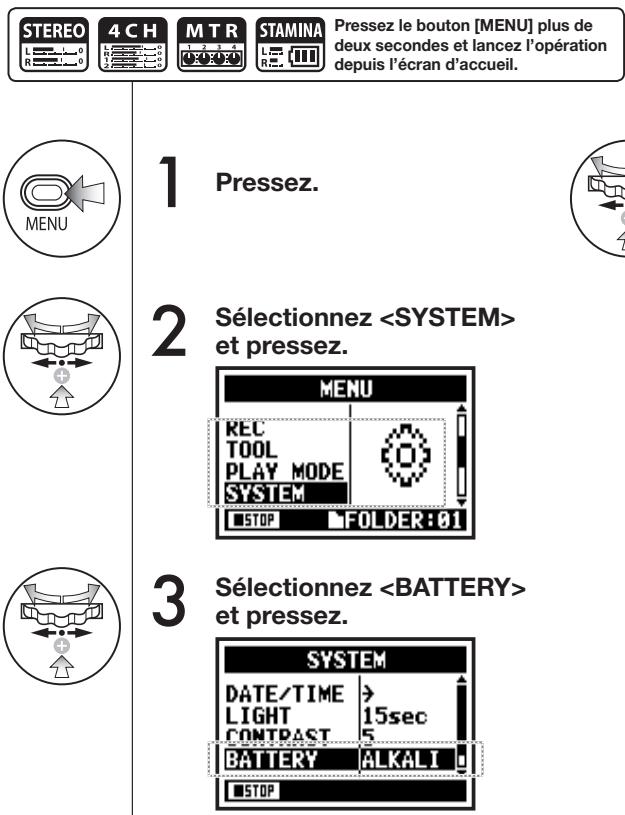

6-03 Utilitaires : Type de piles 128 6-04 Utilitaires: 129 6-05 Utilitaires : Réinitialisation 130 6-06 Utilitaires : Espace mémoire restant 131 6-07 Utilitaires: Formatage 132 6-08 Utilitaires: Mise à jour 133 6-09 Utilitaires : Comment utiliser les cartes SD de H2 et H4 134

Référence

Liste des principales caractéristiques par mode 137 Liste des usages et réglages disponibles dans chaque mode 138 Types et paramètres d'effet en mode MTR 139 Liste des patches du H4n 145 Caractéristiques techniques du H4n 147 Si vous pensez que quelque chose ne va pas dans votre appareil............ 148 Index 149

Precautions de securite

Dans ce manuel, les symboles d'avertissement et de précaution doivent être lus par les utilisateurs afin d'éviter les accidents dangereux et les problèmes. La signification de ces symboles est la suivante :

Danger

Si les utilisateurs ignorent ce symbole et manipulent mal l'appareil, des blessures sérieuses voire mortelles peuvent en résulter.

Attention

Si les utilisateurs ignorent ce symbole et manipulent mal l'appareil, il peut en résulter des blessures corporelles et dommages pour l'équipement.

Veuillez tirer entièrement les conseils de sécurité et les précautions suivants pour vous assurer un emploi sans danger du H4n.

Danger

Comme la consommation électrique de cet appareil est assez élevée, nous vous recommandons l'emploi d'un adaptateur secteur lorsqu'il est possible. Au cas où vous utiliseriez des piles, utilisez des piles alcalines ou des batteries nickel/hydride de métal.

Fonctionnement avec adaptateur secteur

• Veillez à n'utiliser qu'un adaptateur secteur CC 5V 1A avec le plus au centre (ZOOM AD-14). L'emploi d'une autre méthode que celui spécifique peut endommager l'appareil et créer un danger.
• Ne connectez l'adaptateur secteur qu'à une prise secteur fournissant la tension nécessaire à l'adaptateur.
• Lorsque vous débranchez l'adaptateur de la prise secteur, saisissez l'adaptateur lui-même et ne tirez jamais sur le cable.
• Durant un orage ou en cas de non utilisation prolongée, débranchez l'adaptateur secteur de la prise secteur.

Fonctionnement sur piles

Utilisez deux piles AA 1,5 volt conventionnelles.

• Le H4n ne peut pas servir à recharger des batteries. Faites attention à l'étiquetage des piles afin de désoir des modèles corrects.
• En cas de non utilisation prolongée, retirez les piles de l'appareil.
• En cas de retrait des piles, essuyez soigneusement le compartiment des piles et les bornes des piles pour retirer tout reste de fluide de pile.
• Quand vous utilisez l'appareil, le couvercle du compartiment des piles doit être fermé.

Environnement

Danger

Pour éviter des problèmes et mauvais fonctionnements interpestifs, évitez d'utiliser le H4n dans un environnement où il serait exposé à :

• Des températures extrêmes
• Des sources de chaleur telles que des radiateurs ou des poêles
• Une haute humidité
• Une poussière excessive ou du sable.
• Des vibrations excessives ou des chocs

Manipulation

Danger

• Ne placez aucun objet rempli de liquide, tel qu'un vase, sur le H4n car cela pourrait causer un short électrique.
• Ne placez jamais de source à flamme nue, telle que des bougies allumées, sur le H4n car cela pourrait entraîner un incendie.

Attention

• Le H4n est un instrument de précision. N'excez pas de pression excessive sur ses touches et autres commandes. Veillez à ne pas le laisser tomber, le heurter et ne le soumettez pas à des chocs ou à des pressions excessives, car cela pourrait causer de sérieux problèmes.
• Veillez à ce qu'aucun objet étranger (pièce ou épingle etc.) ni liquide (eau, boissons alcoolisées et jus de fruits) ne pénétre dans l'unité.
• Ne placez pas le haut-parleur du H4n près d'autres instruments de précision (montre ou ordinateur), instruments médicaux électroniques ou cartes magnétiques.

Connexion des câbles et prises d'entrée/sortie

Attention

Veuillez toujours éteindre le H4n et tous les autres équipements avant de connecter ou déconnecter des câbles. Veillez à déconnecter tous les câbles de liaison et à couper l'interrupteur d'alimentation avant de déplacer le H4n.

Modifications

Danger

N'ouvre jamais le boîtier du H4n et ne tentez jamais de le modifier de quelque façon que ce soit car cela pourrait endommager l'appareil.

Volume

Attention

N'utilise pas le H4n à fort volume durant longtemps car cela pourrait entrainer des troubles auditifs.

Interférences électriques

Pour des raisons de sécurité, le H4n a été conçu afin d'assurer une protection maximale contre l'émission de rayonnement électromagnétique depuis l'appareil, et une protection vis-à-vis des interférences externes. Toutefois, un équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques ne doit pas être placé près du H4n, car le risque d'interférences ne peut pas être totally éliminé.

Avec tout type d'appareil à commande numérique, y compris le H4n, les interférences électromagnétiques peuvent entraîner un mauvais fonctionnement et altérer voire détruire les données. Il faut donc prendre soin de minimiser le risque de dommage.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer le H4n. Si nécessaire, humidifiez légerement le chiffon. N'utilisez pas de nettoyant abrasif, de cire ou de solvant (comme un diluant pour peinture ou de l'alcool de nettoyage) car ceux-ci peuvent ternir la finition ou endommager la surface.

Enregistrement de prestations en "live

De nombreux artistes et la plupart des salles de spectacle ne permettant pas l'enregistrement ni la photographie et contrôlent à l'entrée la possession d'appareils photo et d'enregistreurs. Même si l'enregistrement est autorisé, il est interdit de vendre, distribuer ou mettre en ligne sur internet ces enregistrements sans l'autorisation de l'organisateur. La violation du copyright est un délit.

Capture de musique et de fichiers sonores

La sauvegarde de musique sur CD, au format MP3 ou sur d'autres supports, et la reproduction de ces fichiers pour usage personnel peuvent être considérées comme une violation du copyright.

Marques commerciales :

• Le symbole SD et le symbole SDHC sont des marques commerciales.

• L'utilisation de la technologie de compression audio MPEG Layer-3 se fait sous licence Fraunhofer IIS et Sisvel SpA.
• Windows est une marque déposée de US Microsoft Corporation. Mac OS et Macintosh sont des marques commerciales d'Apple Inc.
• Les noms des fabricants et produits sont des marques commerciales ou déposées de leurs détenteurs respectifs.

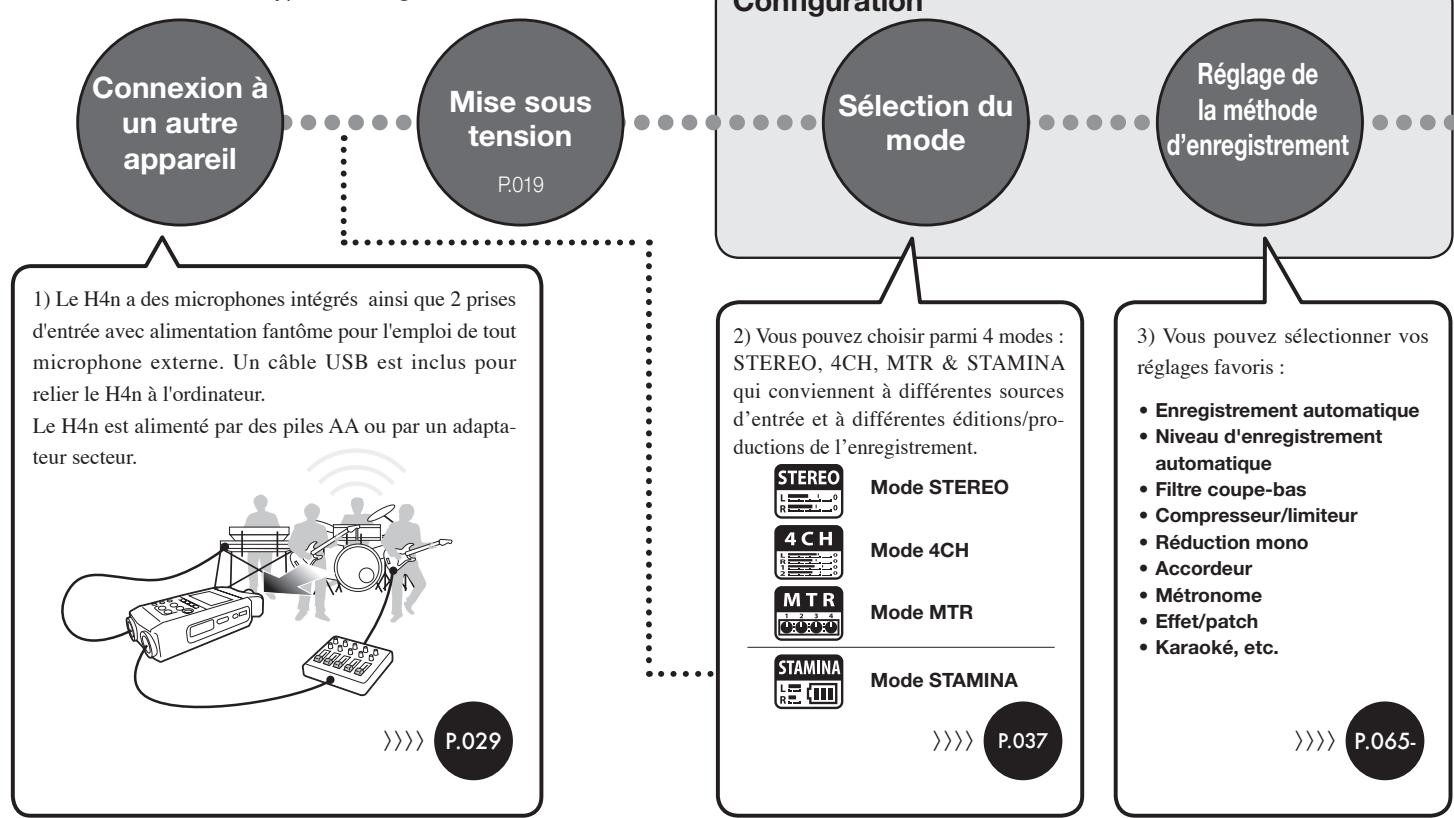

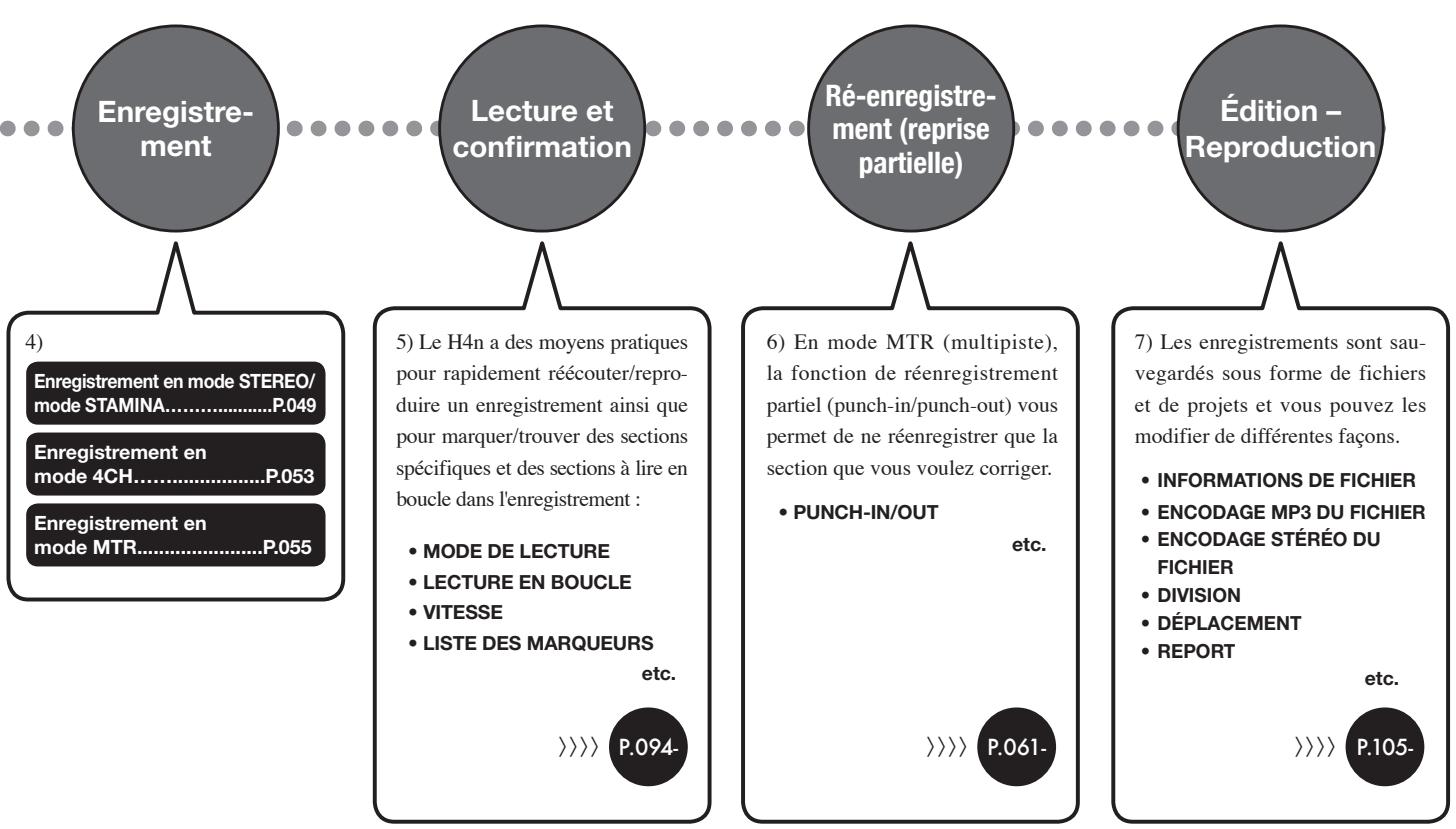

1-1 Procédure d'enregistrement à l'aide du H4N

Ci-dessous se trouve la procédure d'enregistrement de base avec le H4n. Selon la source et le but de l'enregistrement, vous pouvez sélectionner divers modes pour un enregistrement d'une qualité optimale. Avec la modélisation d'ampli guitare et de micro intégrée au H4n, la possibilité d'enregistrer en multipiste et celle d'utiliser vos propres microphones, vous pouvez adapter le H4n à toute situation et

bénéficier de nombreux types d'enregistrement.

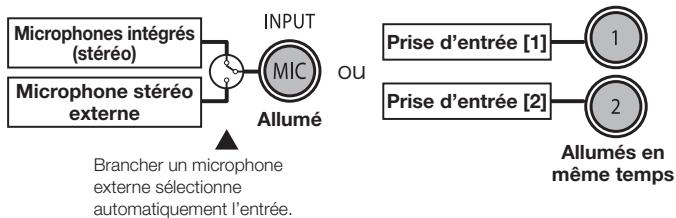

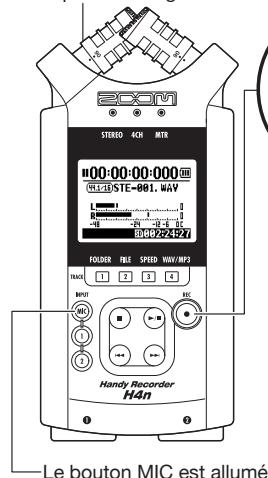

1-2 Guide d'enregistrement facile [MODE STEREO]

Ci-dessous se trouvent des instructions d'enregistrement basique à l'aide du microphone stéréo et du haut-parleur intégrés en mode STEREO.

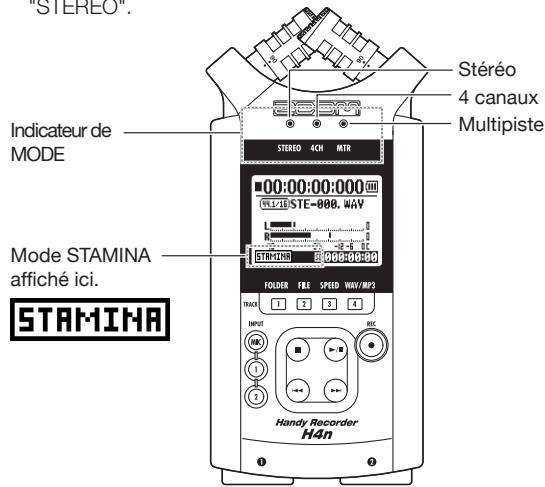

2 Confirmation du mode STEREO

Témoin de mode STEREO allumé

Écran d'accueil STÉRÉO Bouton MIC allumé * microphones intégrés par défaut au démarrage.

Si l'indicateur MODE ou l'écran n'est pas le bon

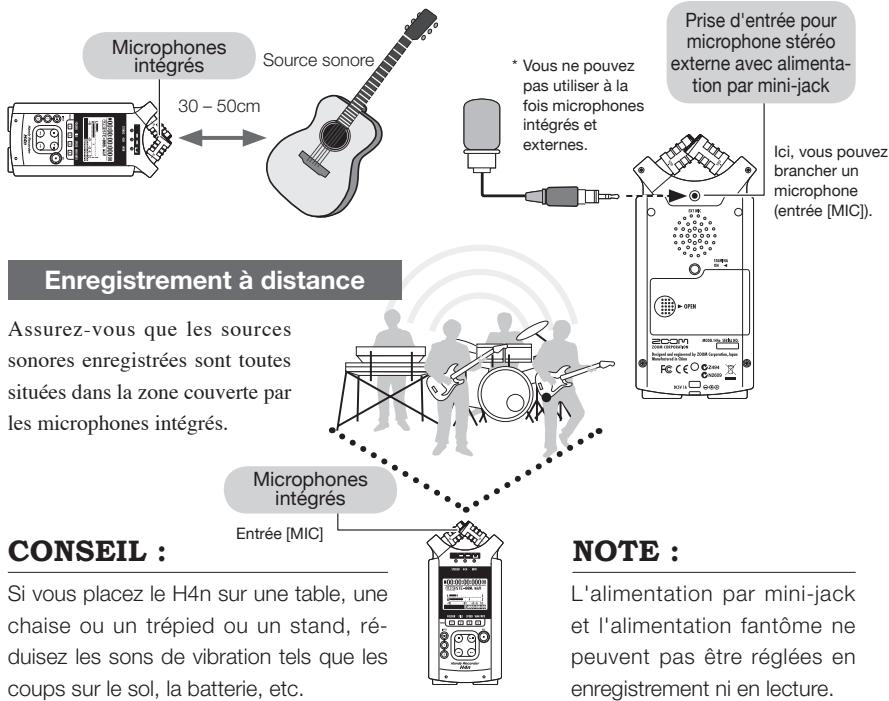

Entrée par les microphones intégrés

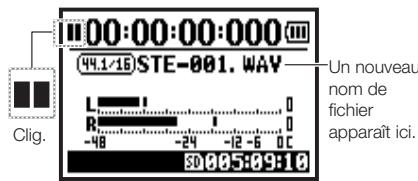

Symbole de pause d'enregistrement.

Pressez ici pour arrêter.

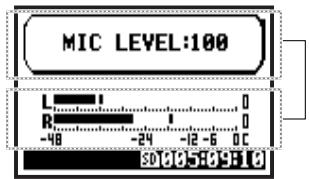

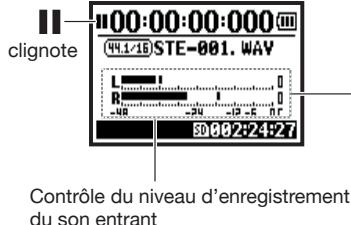

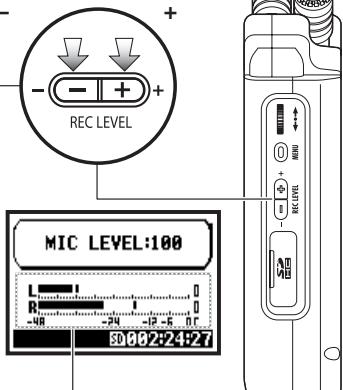

Réglage du niveau d'entrée

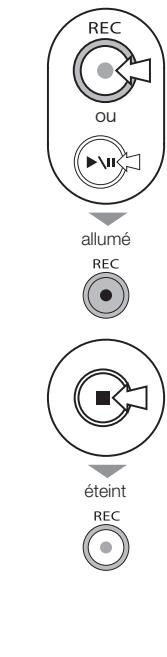

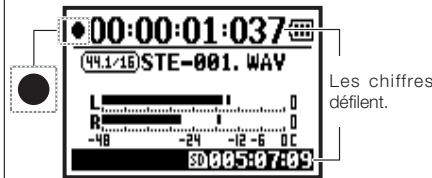

Lancement de l'enregistrement

Arrêt de l'enregistrement

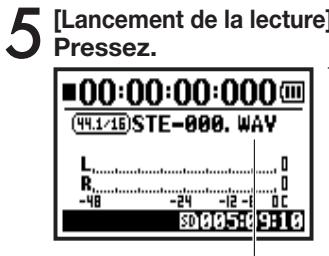

Lecture

DIMINUER

Réglez le niveau d'enregistrement du son entrant

[FACE DROITE]

allumé

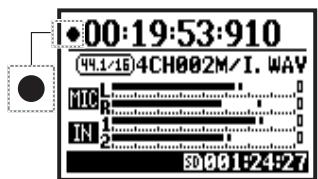

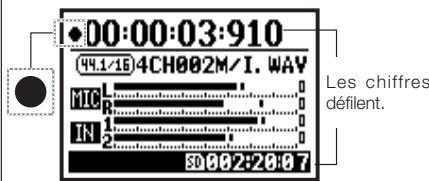

Le compteur tourne

Symbole d'enregistrement

L'espace restant sur la carte SD est faible

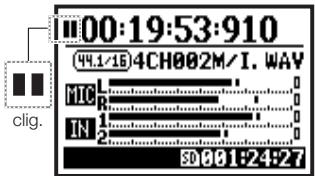

Arrêt temporaire (pause)

Le compteur ne retourne pas à 0.

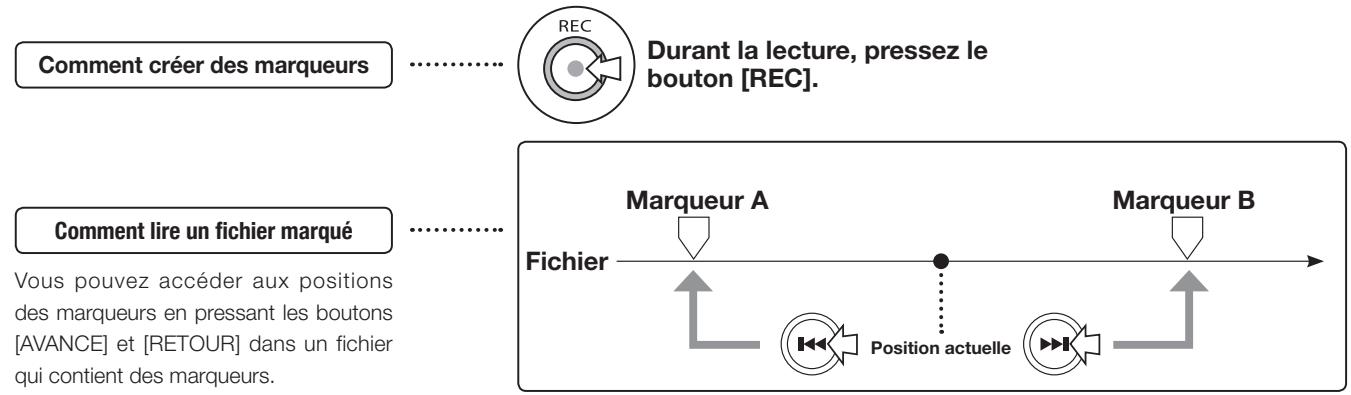

Pose d'un repère (marqueur)

S'applique aux fichiers de format WAV.

eteint

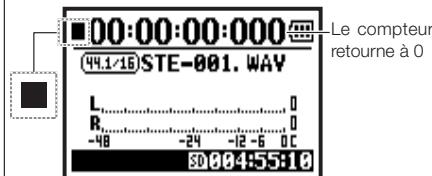

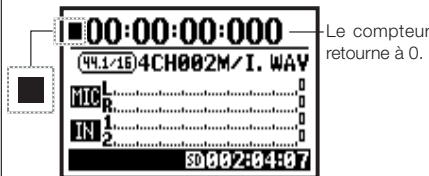

Le compteur retourne à 0:00:00:00:000

En détaill

P.049

[LECTURE]

[STOP]

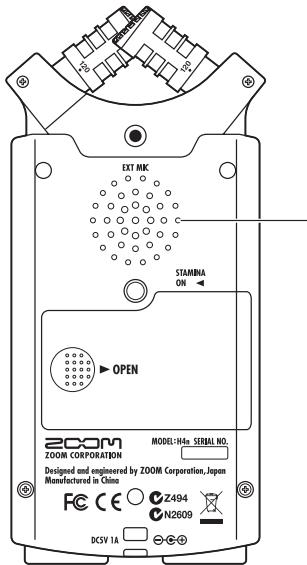

Haut-parleur intégré

En détaill

P.094

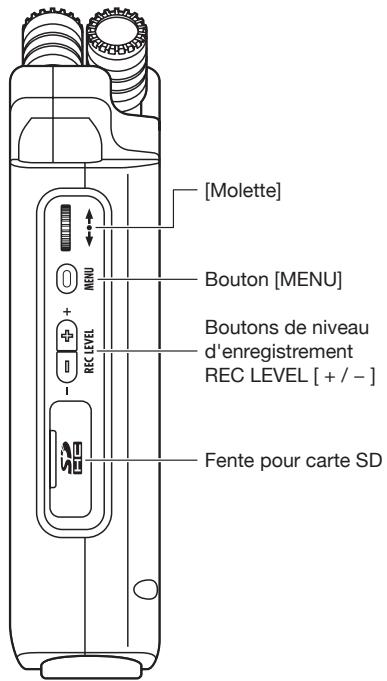

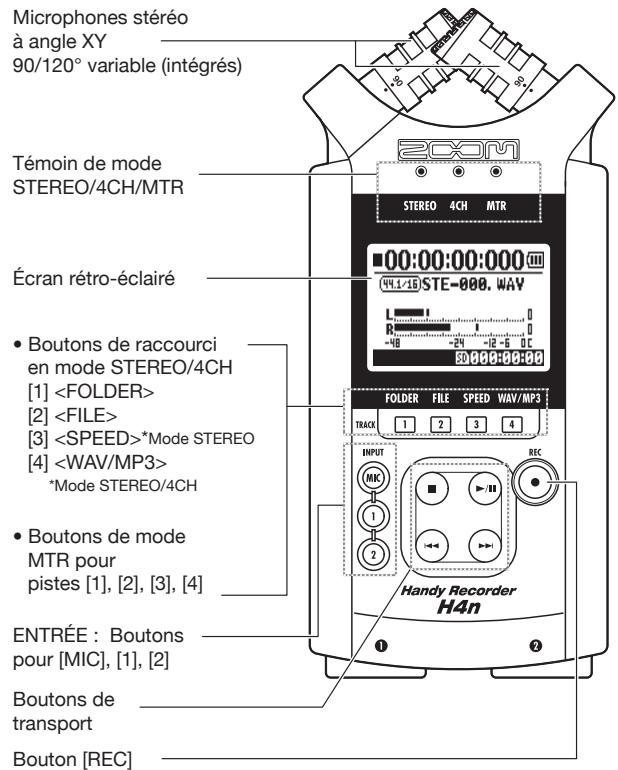

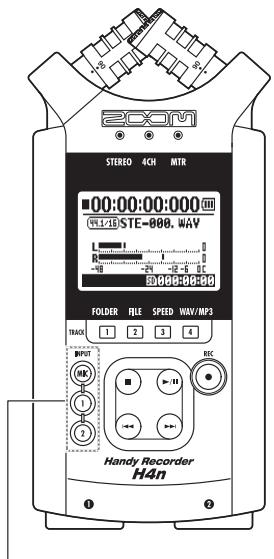

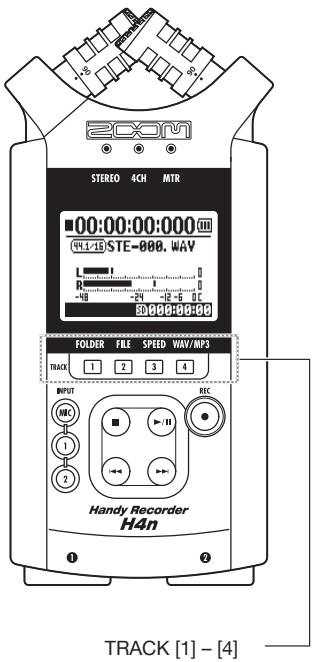

2-1 Nom et fonction de chaque partie

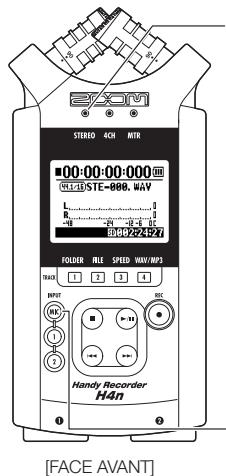

[FACE AVANT]

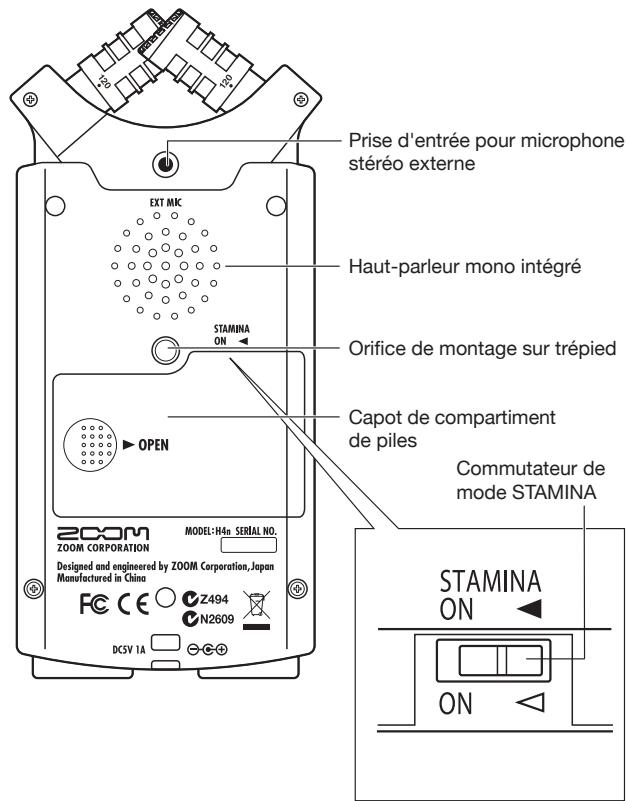

[FACE ARRIÈRE]

[FACE DROITE]

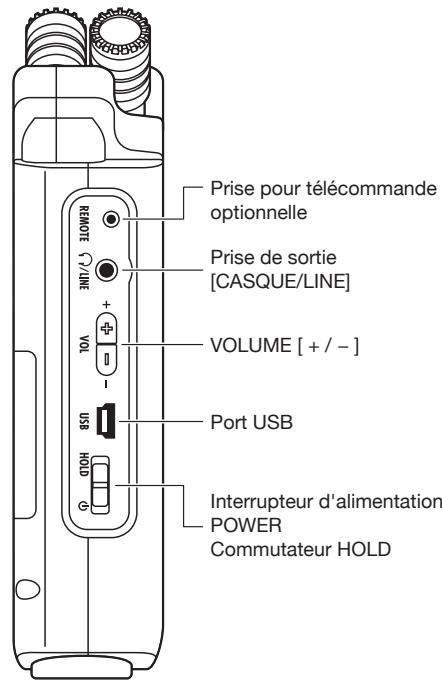

[FACE GAUCHE]

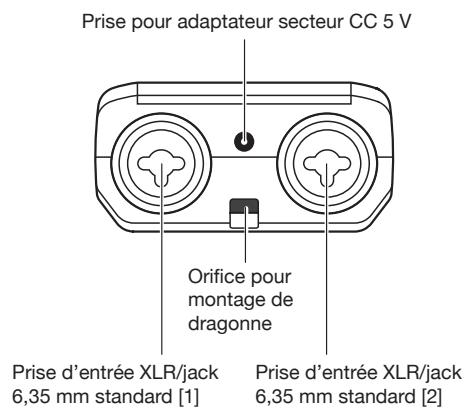

[FACE INFÉRIEURE]

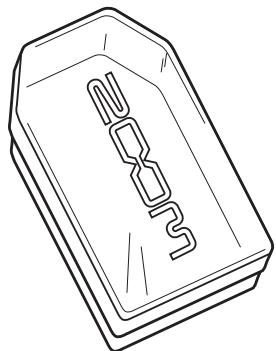

2-2 Accessoires fournis

Les accessoires suivants sont fournis avec le H4n.

Avant utilisation, vérifiez que vous avez tous les accessoires (et les options acquises).

Etui de l'appareil Mode d'emploi

2 piles AA (pour tester l'unité)

[FACE AVANT]

[FACE LATERALE]

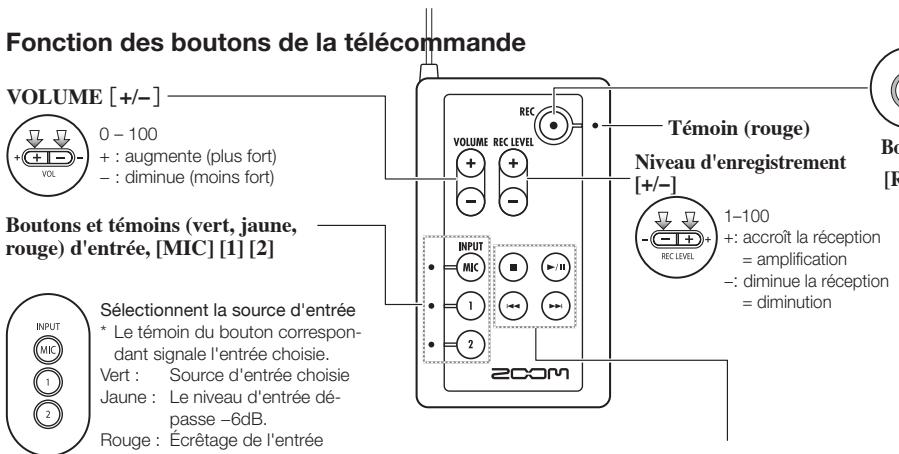

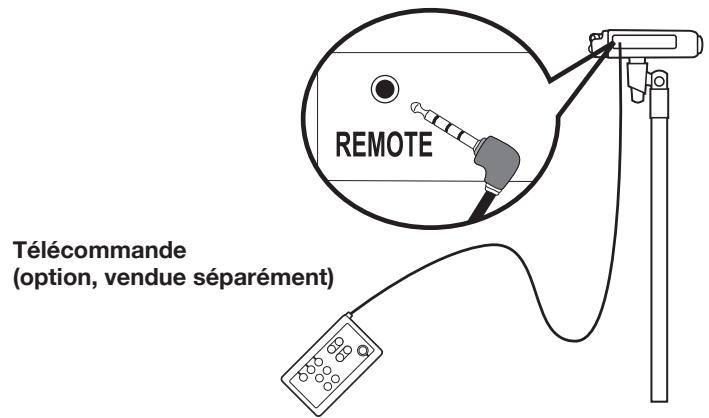

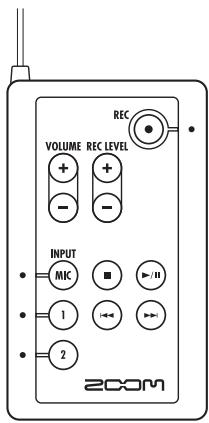

Fonctionnement de la télécommande

P.045

3 Réglage d'alimentation par piles/secteur

L'alimentation de l'enregistreur H4n est fournie par le courant du secteur ou des piles.

• Source d'alimentation secteur

Un adaptateur secteur est spécifique.

Installation des piles

Installez deux piles de taille AA (IEC R6).

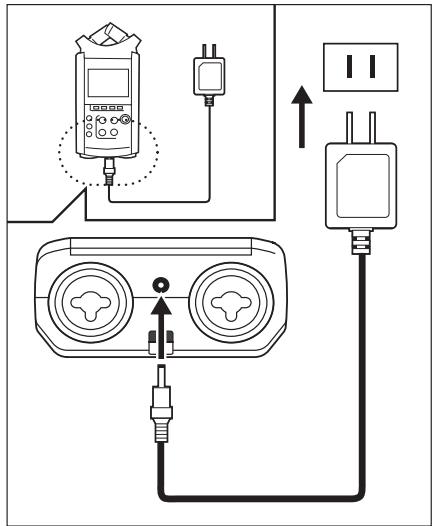

Branchement de l'adaptateur secteur spécifique

L'emploi d'un autre adaptateur secteur que celui spécifique peut être source de problème.

Ouvrez le capot du compartiment des piles.

Veillez à ce que l'appareil soit éteint!

Lorsque vous ouvrez le capot du compartiment des piles, que vous branchez et débranchez l'adaptateur secteur, assurez-vous que l'appareil est éteint sous peine de détruire des données d'enregistrement.

2 Insérez deux piles de taille AA en veillant à respecter les signes de polarité (+ et -).

Ouvrez le capot du compartiment des piles et insérez des piles.

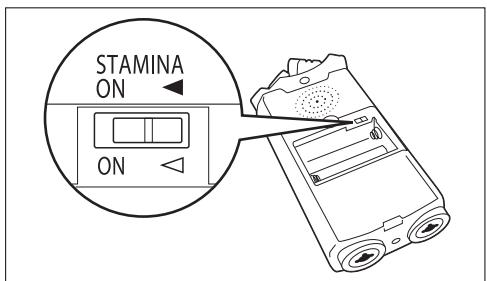

3 Réglez le sélecteur de mode Stamina.

: Emploi normal (avec adaptateur secteur ou piles)

Mode STAMINA en service (mode d'économie d'énergie quand l'alimentation se fait par piles)

4 Fermez le capot du compartiment des piles.

Autonomie approximative des piles

Piles alcalines	Usage normal	environ 6 heures
	Usage en mode Stamina	environ 11 heures

• Autonomie approximative enregistrement continu au format WAV 44,1 kHz/16 bits.

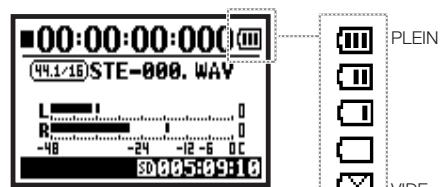

Autonomie restante des piles

Quand le message "Low Battery!" apparaît, éteignez immédiatement l'appareil et changez les piles ou branchez l'adaptateur secteur.

Lorsque l'autonomie des piles se raccourcit, le message "Low Battery" (piles faibles) s'affiche toutes les deux secondes et l'alimentation se coupe peu après.

Piles utilisables

Vous pouvez utiliser des piles alcalines conventionnelles et des batteries nickel-hydride de métal.

Alimentation par USB

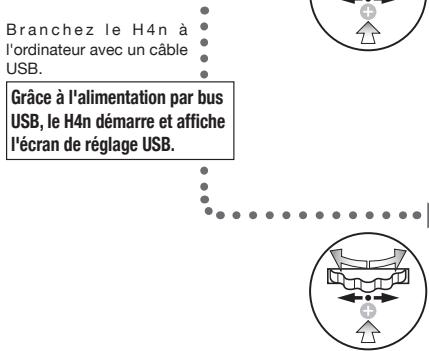

Branchez le câble USB entre le H4n et l'ordinateur avec l'appareil et éteint et celui-ci s'allume automatiquement via l'alimentation du bus USB. Cette fonction n'est disponible que quand le H4n sort de lecteur de carte SD ou d'interface audio.

Pour mesurer l'autonomie des piles

L'autonomie restante des piles est mesurée plus précisément si vous indiquez au H4n le type des piles utilisées.

Période de conservation du réglage

Quand l'alimentation n'est plus assumée par des piles épuisées, le H4n peut conserver le réglage de date/heure durant trois minutes. Une fois cette période écoulée, ce réglage retrouve sa valeur initiale.

Témoin d'alimentation à l'écran

Alimentation par piles

Alimentation par l'adaptateur secteur

Réf. Alimentation par bus USB P033

Réf. Type de pile P.128

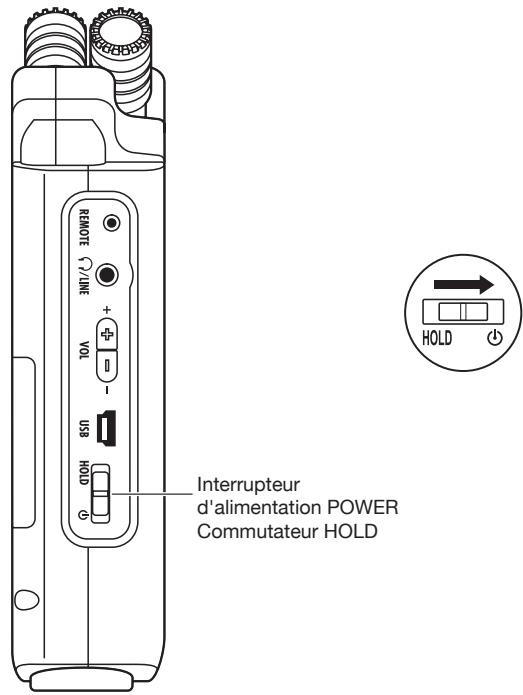

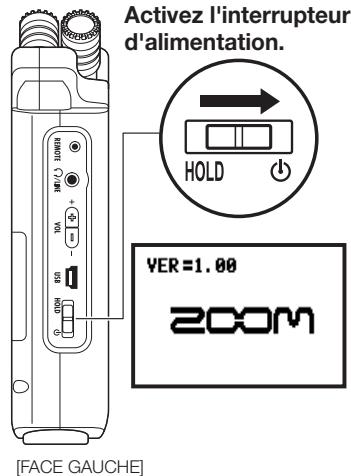

4-1 Allumage/extinction, emploi du commutateur d'alimentation et de verrouillage

[FACE GAUCHE]

[Préparation] Assurez-vous que tous les équipements sont éteints. 2 Insérez une carte SD. 3 [Mise sous tension - Démarrage] Faites glisser l'interrupteur d'alimentation.

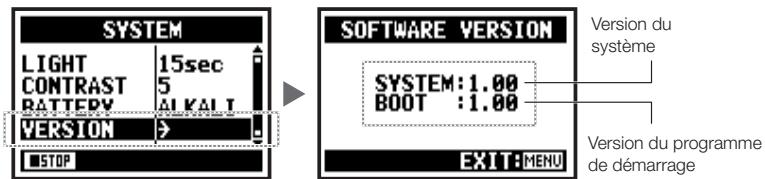

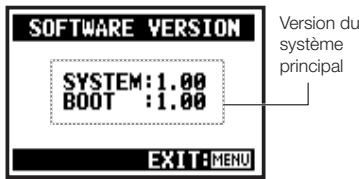

VER=1.00

Allumez dans l'ordre les instruments connectés puis les moniteurs.

• Avant mise sous tension, baissez le volume des instruments et moniteurs reliés au H4n.
• Si l'écran affiche "No Card" à l'allumage, vérifie que la carte SD est bien insérée. Si l'écran affiche "Reset DATE/TIME" à l'allumage, la date et l'heure doivent être réglées. Reset DATE/TIME Reset DATE/TIME

Ref.

P.028

Conseil : procédure de mise sous tension

Si plusieurs appareils sont reliés, allumez-les dans l'ordre suivant :

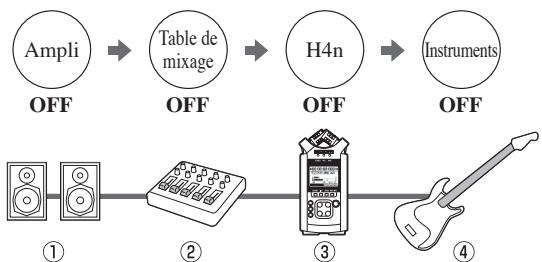

Mise hors tension/extinction

[Préparation] Pour éteindre, commencez par le système d'écoute et terminez par les instruments.

2 [Mise hors tension - Extinction] Faites glisser l'interrupteur d'alimentation.

Écran d'extinction

Fonction HOLD

Le H4n dispose d'une fonction HOLD désactivant tout bouton pour éviter les erreurs durant l'enregistrement.

Pour activer la fonction HOLD, faites glisser l'interrupteur d'alimentation en position HOLD.

Écran de verrouillage

Si vous pressez un bouton avec la fonction HOLD activée, l'écran affiche "Key Hold" (verrouillage) durant deux secondes. Pour quitter le mode HOLD, ramenez l'interrupteur d'alimentation en position initiale.

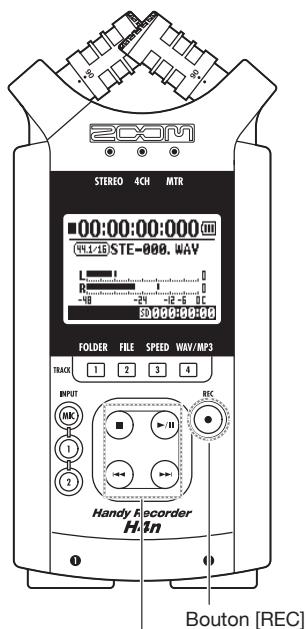

4-2 Comment utiliser les boutons [REC] et de transport

Les boutons [REC], [STOP], [LECTURE/PAUSE], [AVANCE], [RETOUR] ont tous des fonctions différentes en fonction du mode.

[FACE AVANT] Boutons de transport

Mode STEREO/4CH/STAMINA

REC

Bouton [REC]

Arrêt

Arme l'enregistrement et ramène le compteur à 0.

Armement

Lance l'enregistrement et fait démarrer le compteur.

Enreg.

Lecture

Place un marqueur (uniquement pour financier WAV)

Bouton [STOP]

Enregistrement, armement, pause d'enregistrement

Arrête l'enregistrement et ramène à 0.

Lecture, pause de lecture

Arrête la lecture et le compteur.

Bouton [lecture/pause]

Arrêt

Lance la lecture et fais démarrer le compteur.

Enregistrement, pause d'enregistrement

Suspend temporairement l'enregistrement et la reliance

Armament

Lance l'enregistrement et fait démarrer le compteur

Lecture, pause

Suspend temporairement la lecture et la relation.

Boutons [AVANCE], [RETOUR]

Arrêt

Pression de moins d'une seconde

Le bouton [AVANCE] fait s'afficher le fichier suivant. Le bouton [RETOUR] ramène au début du fichier.

Lecture

• Toutefois, s'il y a des marqueurs dans un casseur WAV, cette action déplace au marqueur le plus proche.

Pause de lecture

Pression de plus d'une seconde

Permet l'avance et le retour rapides. Plus longtemps la touche est pressée et plus grande est la vitesse de défillement. S'arrête à la fin ou au début du fichier.

Mode MTR

REC

Réglage pour un enregistrement de remplacement (over write)

Arrêt

Arme l'enregistrement

Enregistrement, armement

Arrête l'enregistrement

(depuis l'enregistrement, la lecture continue)

Lecture

Arrête l'enregistrement et ramène le compteur à 0.

Réglage pour un nouvel enregistrement (always new)

Arret

Arrête l'enregistrement et le compteur.

Armement

Lance l'enregistrement et fait démarrer le compteur

Bouton [STOP]

Enregistrement

Arrête l'enregistrement et le compteur.

Lecture

Arrête la lecture et le compteur.

Pause

Pause

Arrête chaque mode.

Bouton [lecture/pause]

Arret

Lance la lecture.

Enregistrement

En remplacement : Pas de fonction

En nouvel enregistrement : Met en pause l'enregistrement.

Armement

Lance l'enregistrement et fait démarrer le compteur.

Lecture

Suspend temporairement la lecture.

Boutons [AVANCE] [RETOUR]

Arret

Pression de moins d'une seconde

Lecture

[AVANCE] : Avance rapide

[RETOUR] : Retour au début du fichier

Pause

Pression de plus d'une seconde

Avance et retour rapides

4-3 Comment utiliser les boutons de piste [TRACK] [1], [2], [3] et [4]

Les boutons TRACK [1] - [4] ont des fonctions différentes en fonction du mode.

[Face avant]

Passage des pistes d'enregistrement en lecture ou l'inverse

Pour commencer à enregistrer, appuyez sur le numéro de la piste que vous pouvez enregistrer et la piste est "armée" pour l'enregistrement. Le bouton de numéro de piste s'allume.

Réglages de piste et de source d'entrée

Après avoir choisi la piste, réglez la source d'entrée. À l'aide des boutons INPUT, vous pouvez enregistrer en mono, en stéréo, ou une combinaison des deux.

Sélection d'une seule piste

TRACK

• Il en est de même pour les pistes 2-4, pressez le nombre de la piste à sélectionner.

Sélection de deux pistes

TRACK

• Il en est de même pour les pistes 3 et 4.

Entrée mono, sélectionnez [1] ou [2]

• Ces 4 combinaisons sont les sélections d'entrée.
• Ces opérations ne peuvent être faites durant l'enregistrement et la lecture.

Mode STEREO/4CH/STAMINA

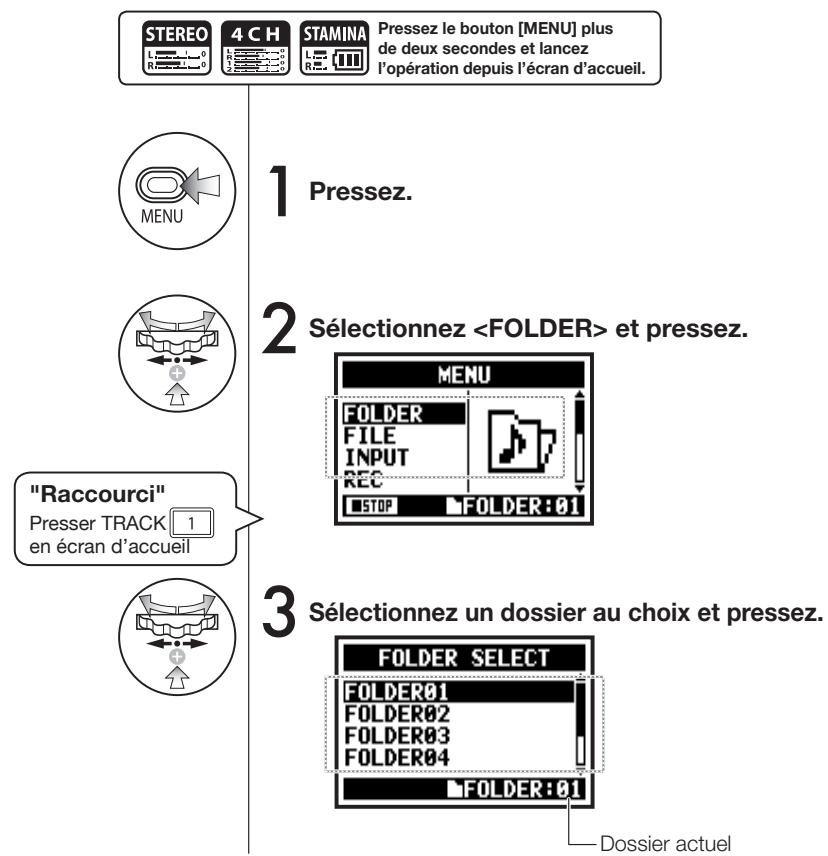

Données du menu < FOLDERSELECT>(sélection de dossier).

Donnecaccsau menu (fichier).

Données d'accès au menu SPEED (vitesse). (uniquement en mode STEREO).

Donnaccèsau menu (format d'enregistrement) (modes STEREO, 4CH)

• Valable uniquement en dehors des opérations d'enregistrement et de lecture

Conseil :

Si vous pressez sur un bouton de piste configuré pour un couplage stéréo, les deux pistes répondent conjointement.

Réf.

Coulage stereo

4-4 Comment utiliser les boutons d'entrée [MIC], [1] et [2]

Ces boutons ont des fonctions qui varient avec les modes.

[FACE AVANT] Boutons INPUT [MIC], [1] et [2]

Mode STEREO/STAMINA

Sélectionnez INPUT [MIC] ou INPUT [1] ou INPUT [2] : le bouton sélectionné s'allume.

Que vous sélectionnez le bouton INPUT [1] ou INPUT [2], les deux répondront conjointement. Les deux boutons s'allument après la sélection (une fois allumés, les boutons ne répondent plus). Tout autre réglage concernant les sources d'entrée comme le niveau d'enregistrement [REC LEVEL] doit être fait pour la source allumée.

• Lorsque l'entrée sélectionnée sature, le bouton correspondant clignote.

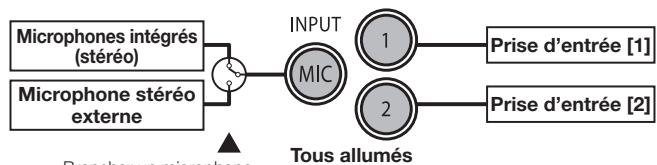

Mode 4CH

Utilisez toutes les sources d'entrée [MIC], [1] et [2] : les boutons [MIC], [1] et [2] s'allument.

Quand vous passez en mode 4CH, le H4n reçoit deux entrées stéréo par [MIC] et [1] [2] en même temps. Quand vous appuyez sur un bouton allumé, son niveau d'entrée s'affiche et vous pouvez régler son niveau d'enregistrement avec [REC LEVEL].

• Quand l'entrée sature, le bouton correspondant clignote.

Mode MTR

Faites les réglages individuellement pour [MIC], [1] et [2] selon qu'il s'agit d'une entrée stéréo ou mono. Le bouton correspondant s'allume.

Vous pouvez sélectionner individuellement l'entrée INPUT [MIC], [1] ou [2]

• Si vous utilisez les microphones stéreo intégrés ou externes, Sélectionnez INPUT [MIC].
• Si vous recevez un signal stéreo par la prise d'entrée externe, Sélectionnez à la fois INPUT [1] et [2]. Vous pouvez presser le bouton INPUT [1] ou [2] puis l'autre.
• Quand l'entrée sélectionnée sature, son bouton clignote.

Conseil :

Qu'est-ce que la saturation ?

C'est quand le niveau d'entrée dépasse le maximum que peut enregistrer le H4n, c'est-à-dire 0 dB. Dans ce cas, le son enregistré est écrêté, souffre de distorsion, et le niveau d'enregistrement doit être abaissé.

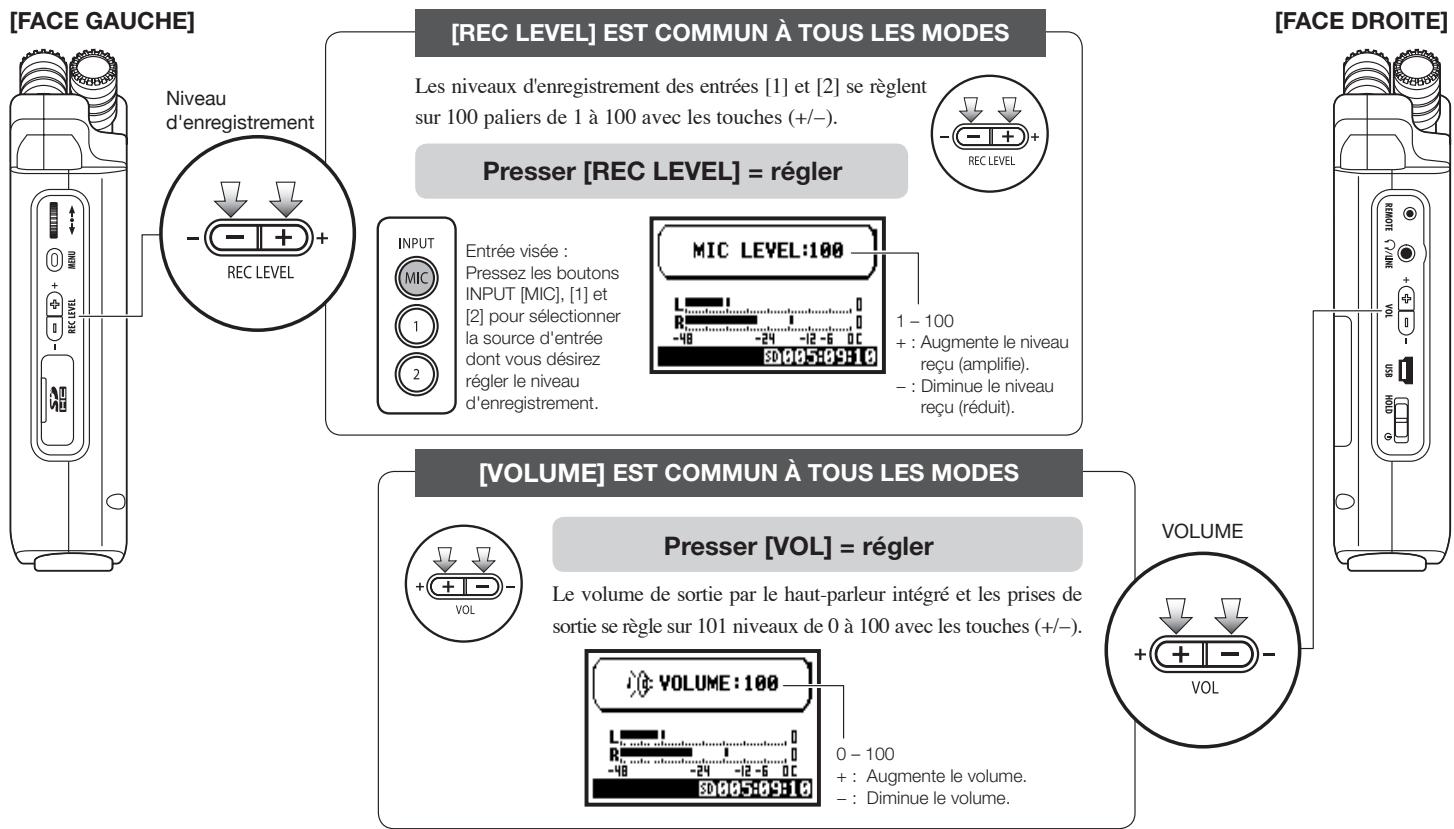

4-5 Comment utiliser REC LEVEL et volume

Ces commandes vous permettent de régler les niveaux d'enregistrement en entrée et de volume en sortie (pareillement pour tous les modes).

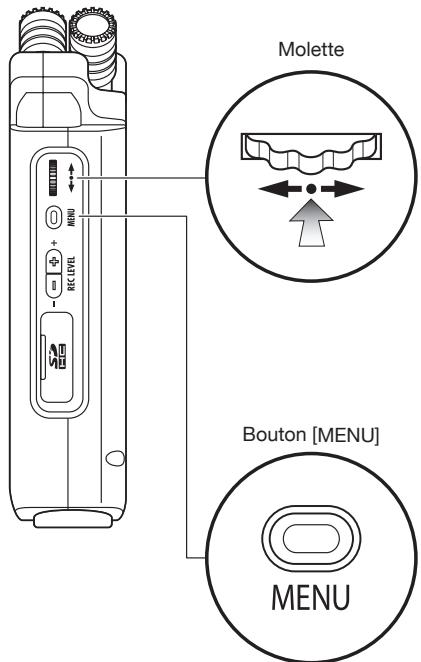

4-6 Comment utiliser la molette et le bouton [MENU]

La molette et le bouton [MENU] servent à différents réglages durant l'enregistrement et la lecture.

Voici quelques explications de base sur le fonctionnement de chacun.

[FACE DROITE]

Fonctionnement de base pour la molette

Tournez la molette = sélectionner un paramètre

Tournez la molette et le curseur bougera parallèlement dans l'écran.

Selectionner

Pressez la molette et votre sélection est confirmée.

Pour des sélections supplémentaires, passez à l'écran suivant. Quand vous avez terminé les sélections, l'écran returne au précédent.

Fonctionnement de base du bouton [MENU]

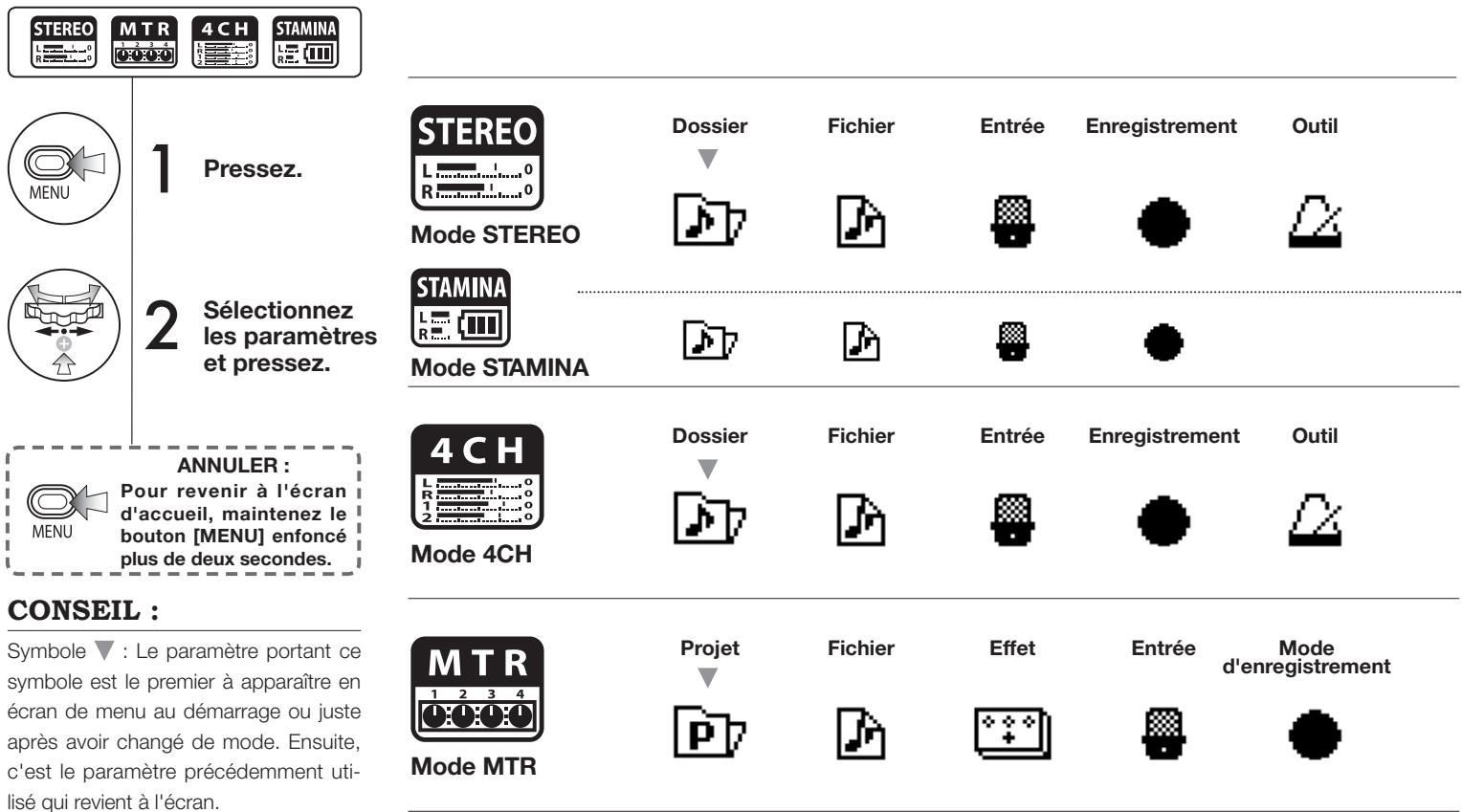

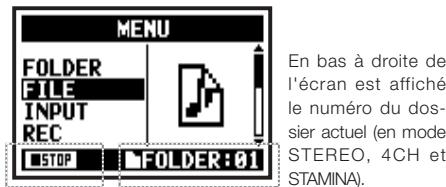

Appel de l'écran [MENU]

Pour régler la méthode d'enregistrement ou de lecture, pressez le bouton [MENU] en écran d'accueil de chaque mode.

Sélectionner

Annulation du réglage

Si vous pressez le bouton [MENU] durant n'importe quelle opération de réglage, cette dernière est annulée et l'écran précédent réapparaît.

Pour annuler une opération de réglage et revenir à l'écran d'accueil de chaque mode, maintenez le bouton [MENU] pressé plus de deux secondes.

Fonctionnement quand le curseur [ ] est affiché (réglement de date/heure, changement de nom de fichier, dossier, etc.)

Tourner la molette déplace le curseur [.].

Presser la molette valide le changement de chiffre ou de lettre.

Les lettres ou chiffres sont en négatif → Tournez la molette pour changer de chiffre et de lettre → Pressez la molette pour confirmer votre choix.

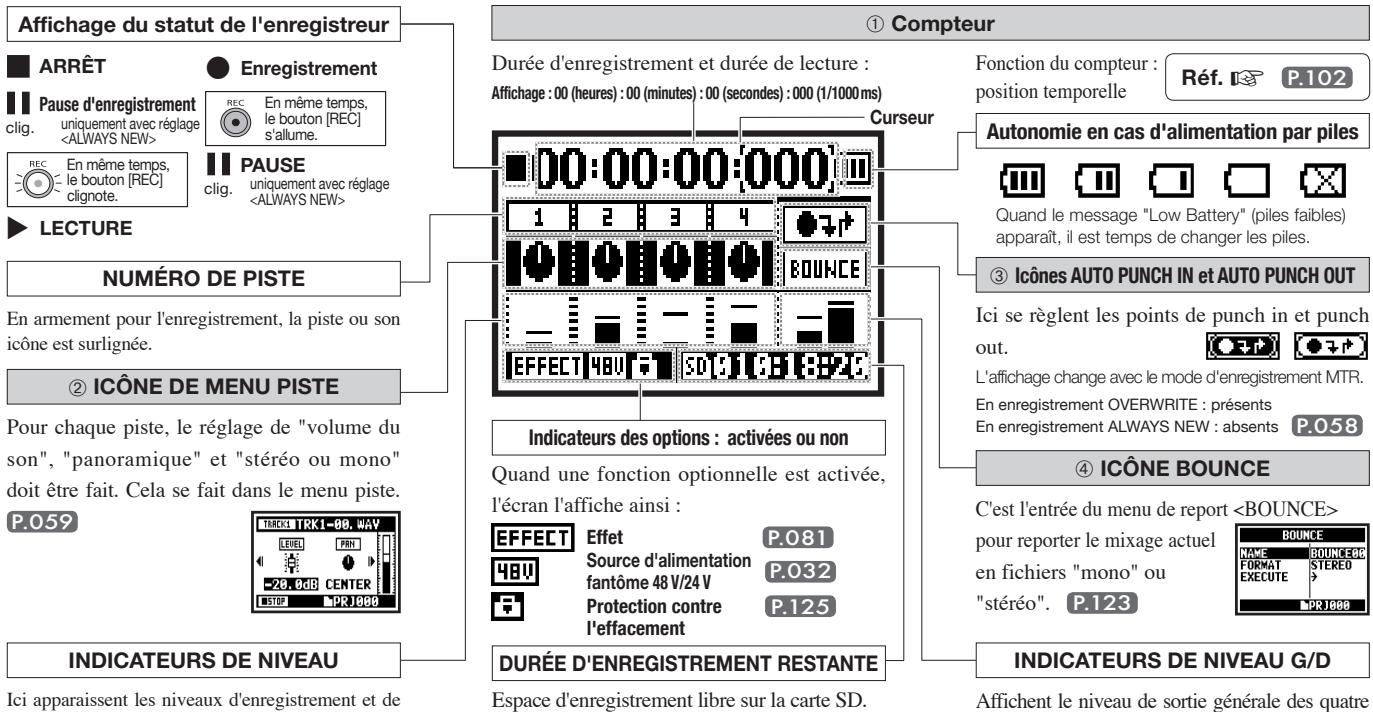

Fonctionnement de la molette en écran d'accueil

Déplacer la molette en écran d'accueil fait bouger le "curseur". La presser

permet de faire fonctionner le compteur ou d'accéder au menu de réglage.

• Disponible uniquement en mode MTR.

Fonctionnement quand les sélections sont listées à l'écran

Tourner la molette fait défiler la liste des sélections en réponse.

Presser la molette confirme votre sélection.

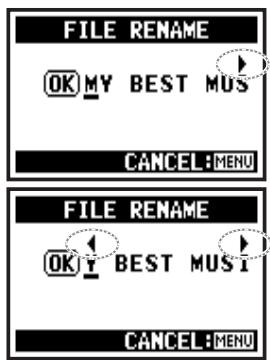

Quand ce symbole s'affiche, c'est qu'il y a d'autres sélections

tions en écran suivant. Surlignez la flèche et pressez la molette pour passer à l'écran suivant.

Après réglage, l'affiche retourne à l'écran précédent.

5-1 Insertion d'une carte SD

La carte SD est nécessaire pour enregistrer. Veillez à éteindre l'appareil avant d'insérer ou de retirer la carte SD.

[Comment installer la carte SD]

1 Vérifiez que l'appareil est éteint.

[Comment retirer la carte SD]

1 Vérifiez que l'appareil est éteint.

2 Insérez la carte SD dans la fente.

2 En appuyant dessus, faites ressortir la carte SD de la fente.

Capacité approximative d'enregistrement d'une carte SD

Carte SDHC 4 Go	Durée d'enregistrement
WAV 44,1 kHz/16 bits (pour une piste stéérique)	environ 380 minutes
MP3 44,1 kHz/128 kb/s (pour une piste stéérique)	environ 68 heures

N'insérez et ne retirez jamais la carte SD quand l'appareil est sous tension. Cela peut détruire les données.

Precautions d'insertion de la CARTE SD

• Vous pouvez utiliser une carte SD de 16 Mo - 2 Go ou HDSC de 4-32 Go. Concernant les cartes SD testées, veuillez consulter notre site ZOOM : http://www.zoom.com.co.jp.
• Si vous utilisez une carte SD employée par votre ordinateur, appareil photo ou autre appareil, il faut la formater dans le H4n.
• Si "No Card" s'affiche au démarrage, vérifie que la carte SD est correctement insérée.

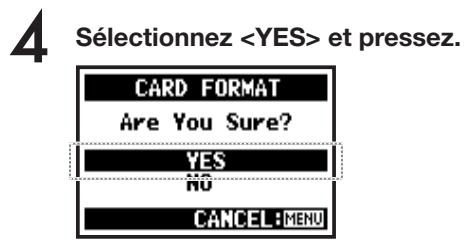

• Si "Format Card" s'affiche au démarrage, cela signifie que la carte SD n'a pas été formatée par le H4n. Pour ce faire, pressez la molette et sélectionnez le bouton OK.
• Si l'écran de démarrage indique "Card Protect", c'est que la carte est protégée contre l'écriture. Pour enlever cette protection, déplacez le commutateur de verrouillage de la carte SD. "Avertissement": le démarrage s'est fait sans carte SD. "Avertissement": la carte SD n'a pas pu être reconnue. Pressez pour formater la carte. Toutes les données seront supprimées.

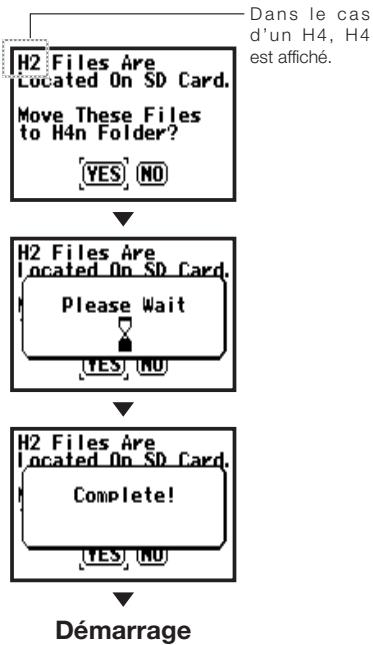

Réf. Pour utiliser une carte SD de H2/H4 P.134

5-2 Réglage de la date et de l'heure

Chaque fichier enregistre automatiquement la date et l'heure (horodatage).

Pour faciliter la recherche des fichiers par date, veillez à bien régler la date et l'heure après chaque changement de piles.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

5 Sélectionnez < 0K> et pressez.

4 Réglez YEAR (année) → MONTH (mois) → DAY (jour) → HEURE (heures : minutes : secondes)

Sélectionnez le paramètre dans :

Vous pouvez sélectionner le paramètre en déplaçant [ ] avec la molette.

Presse la molette.

• Les chiffres du paramètre sélectionné s'affichent en négatif.

[Changement des valeurs]

Veuillez sélectionner la valeur en tournant la molette.

Presse la molette.

• [ ] disparaît de l'écran.

Quand "Reset DATE/TIME" s'affiche au démarage, la date et l'heure doivent être réglées.

Reset DATE/TIME

• En cas de coupure d'alimentation durant plus de 3 minutes, le réglage de date/heure est réinitialisé.
• Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

6-1 Configuration : comment se connecter à des appareils externes

Le H4n peut être différentement connecté en fonction des situations d'enregistrement.

Télécommande

6-2 Configuration : microphones intégrés

Voici les caractéristiques spéciales des microphones intégrés au H4n.

Ces microphones de haute qualité en configuration XY assurent une image stéréo naturelle des enregistrements sonores.

L'enregistrement stéréo se fait souvent en plaçant deux microphones en V. Pointer les microphones vers l'extérieur donne une séparation stéréo, par contre la réponse de la zone située directement en face du microphone sera faible, causant des problèmes de perception de profondeur. Le système stéréo XY du H4n place les deux unités de microphone en "X". En pointant les microphones avec croissement d'angle, le H4n peut couvrir une zone plus large et en même temps capturer les sources sonores situées au centre avec clarté et une bonne définition. De plus, les points de capture sonore sont quasiment centrés et il n'y a pas de différence de topologie entre les canaux droit et gauche.

Position des microphones en systeme XY

Capture du son autour de la position centrale. Microphones stéreo ordinaires

Microphones stéréo du H4n

Images stéréo sans différence de topologie

Déphasage Microphones stéréo ordinaires

Microphones stéréo du H4n

DIRECTIVITE DE 120°

Centre

orientable

Largeur

6-3 Configuration : microphones intégrés/microphones externes à alimentation par mini-jack

La prise d'entrée pour le microphone externe permet l'emploi d'une alimentation par mini-jack.

Enregistrement de proximité

Veuillez placer le H4n à 30 - 50 cm de la source sonore.

Enregistrement par micro externe

Si vous utilisez un microphone externe, veillez à sélectionner le bon réglage.

Comment faire les réglages d'alimentation par mini-jack

Pressez le bouton [MENJ] plus de 2 secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez pressez.

3 Sélectionnez et pressez.

4 Sélectionnez et pressez.

6-4 Configuration : connexion des entrées [1], [2] et source d'alimentation fantôme

À l'aide des entrées [1] et [2], vous pouvez brancher une guitare, une basse, un clavier, etc.

Branchement d'instruments

Pour une guitare ou une basse, vous pouvez directement vous brancher en entrée [1] ou [2].

Pour un clavier avec sortie stéreo, vous pouvez vous brancher à la fois aux entrées [1] et [2].

Branchement d'un microphone

Pour relier un microphone, vous pouvez brancher son connecteur XLR à l'entrée [1] ou [2]. Si une alimentation fantôme est nécessaire, comme dans le cas d'un microphone à condensateur, veillez à sélectionner le réglage suivant.

Microphone dynamique

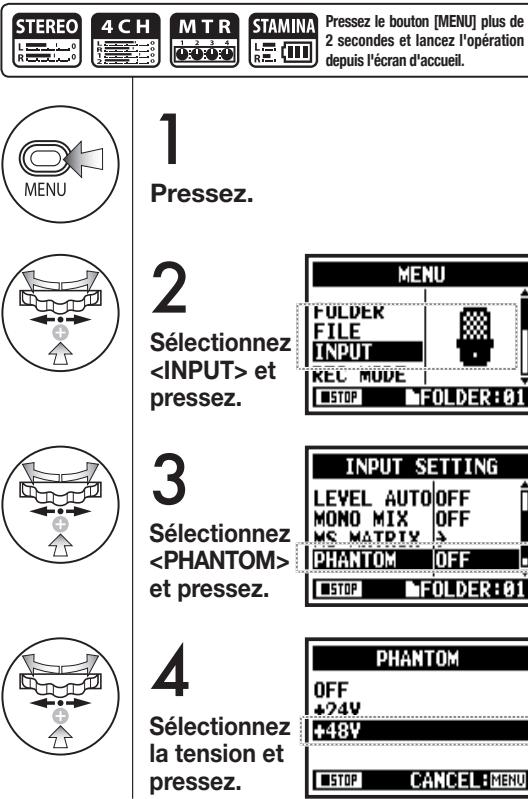

Microphone à condensateur nécessitant une alimentation fantôme

Certains microphones à condensateur ne peuvent pas fonctionner avec une alimentation fantôme +24 V, mais par rapport à une alimentation +48 V, cette option est utile pour le fonctionnement sur piles afin d'économiser la consommation électrique.

6-5 Configuration : connexion USB, H4N utilisé comme interface audio

Pour utiliser le H4n comme une interface audio (AUDIO I/F), faites les réglages suivants.

Affichage du niveau d'entrée ou de sortie Deux canaux peuvent être envoyés et reçus en liaison avec un ordinateur et en utilisant un réglage de 44,1 kHz ou 48 kHz.

Affichage d'une fonction active

Réf.

P.083

P.075

P.071

P.032

P.031

Fonctionnement des boutons pour les réglages et en menu

Pressez.

MENUCAUDIOI/F>

EFFECT	Emploi de l'effect (à 44,1 kHz uniqu.)
TUNER	Emploi de l'accordeur
MONITOR	Emploi de l'écoute de contrôle
PHANTOM	Emploi de l'alimentation fantôme
PLUG-IN	Emploi de l'alimentation par mini-jack
DISCONNECT	Déconnexion

Sélectionnez et pressez.

[Vous pouvez utiliser ces boutons durant le réglage]

* Appeler le menu et faire les réglages

* Régler le niveau d'entrée/sorting

[Selection de la source d'entrée]

Quand vous appuyez sur le bouton INPUT correspondant à la source d'entrée, il s'allume et la sélection est ainsi confirmée.

Si vous n'utilisez pas d'entrée, pressez le bouton allumé pour l'éteindre et aucune entrée ne sera sélectionnée.

• Sans entrée, aucun signal n'est envoyé à l'ordinateur et il n'y a pas de monitoring.

En sélectionnant une entrée, les signaux de cette entrée sont envoyés à un ordinateur.

Pour écouter les signaux entrant dans le H4n, vous devez activer le réglage.

• Vous ne pouvez pas changer de fréquence d'échantillonnage tant que l'ordinateur considère le H4n comme une interface audio.
• Pour vous connecter comme une interface audio, assurez-vous que la fréquence d'échantillonnage (étape 6) correspond à celle du logiciel d'enregistrement et du fichier lu.
• Vous ne pouvez pas changer ce réglage en enregistrement ni en lecture.

Emploi de l'interface audio

• Vous pouvez enregistrer les signaux entrant dans le H4n sur une piste audio du logiciel audio numérique et écouter la sortie de ce dernier.
• Vous pouvez aussi utiliser la section d'effet intégrée sur les signaux entrant dans le H4n. L'effet peut être utilisé quand la fréquence d'échantillonnage est de 44.1 kHz.
• La connexion ne nécessite pas de pilote spécifique.
• Si vous utilisez un autre logiciel audio numérique, veuillez consulter son mode d'emploi.

6-6 Configuration : connexion USB, H4N utilisé comme lecteur de carte SD

Pour utiliser le H4n comme lecteur de carte SD, faites les réglages suivants.

HORS TEN

1 Après la mise sous tension, branche le H4n à l'ordinateur avec un câble USB. 2 Pressez l'écran d'accueil. 3 Sélectionnez et pressez.

4 Sélectionnez et pressez.

Connexion établie

• Avant de débrancher physiquement le câble USB (et donc le H4n) de l'ordinateur, veillez à suivre la procédure pour "retirer le périphérique en toute sécurité" sur l'ordinateur. Si non, débrancher le câble USB (et le H4n) peut endommager les fichiers.
• Systèmes d'exploitation compatibles Windows XP Mac OS X (10.2 ou ultérieur)

Alimentation par bus USB

L'alimentation par bus USB est la méthode d'alimentation par l'ordinateur au travers du câble USB.

En cas de branchement USB du H4n éteint, celui-ci s'allume automatiquement et affiche le menu USB.

Emploi comme lecteur de carte SD

• Un ordinateur peut utiliser les données enregistrées par le H4n. Le H4n peut utiliser les données musicales créées sur un ordinateur.

Noms de fichier acceptés

Le H4n ne peut pas utiliser de fichiers contenant des caractères à double octet.

6-7 Configuration : haut-parleur intégré

Le H4n est équipé d'un haut-parleur mono intégré.

Haut-parleur intégré du H4N

C'est un haut-parleur mono pour la reproduction. S'il n'y a pas de casque branché en prise [CASQUE/LINE], vous pouvez facilement entendre les données enregistrées reproduites.

Aucun son n'est produit quand une fiche est branchée en prise [CASQUE/LINE].

Quand le réglage est désactivé, les signaux entrants ne sont pas produits.

Le haut-parleur intégré ne peut pas servir en enregistrement pour le mode MTR.

Cette fonction est utilisable :

• Pour reproduire un fichier.
• Emploi comme interface audio.
• Quand rien n'est connecté en prise [CASQUE/LINE].

7-1 À propos des modes du H4N

Le H4n offre quatre modes de fonctionnement : STEREO/STAMINA, 4 CH (4 canaux), MTR (multipiste).

Vous pouvez choisir le mode en fonction de vos besoins.

Mode STEREO

Voulez facilement créer un enregistrement stéréo via les microphones intégrés ou un microphone externe. Le mode STEREO est pratique pour enregistrer la prestation "live" d'un groupe, un instrument acoustique, une voix, un discours ou une ambiance sonore subtile. Vous pouvez ensuite transférer le fichier dans un lecteur/enregistreur WAV/MP3.

Mode STAMINA

C'est un mode économique prolongeant l'autonomie des piles. Il est important pour enregistrer sur de longues durées : le mode STAMINA réduit le nombre de changements de piles. Il fonctionne comme le mode STEREO.

Emploi continu avec des piles alcalines : environ 11 heures (l'autonomie peut être moindre en fonction de l'emploi)

Il n'est possible d'enregistrer/lire qu'en format WAV 44,1 kHz / 16 bits, MP3.

Quand vous utilisez des piles, le mode STAMINA peut être obtenu grâce au sélecteur STAMINA avant le démarrage. P.017

• Un moyen unique d'enregistrer une prestation "live" ou une répétition.
• Enregistrement en ligne d'un seul instrument.
• Enregistrement en extérieur.
• Enregistrement vocal pour se rappeler une mélodie.
• Enregistrement des points importants d'une conférence.
• Enregistrement "live" en extérieur. Lors d'une conférence ou dans des lieux où il est difficile de changer de piles.

Mode 4CH (4 canaux)

En mode 4CH, vous pouvez simultanément enregistrer les signaux d'entrée stéreo venant de deux systèmes. Vous pouvez capturer à la fois des sons "live" via un microphone stéreo et des sons d'instruments entrant en ligne ou via un microphone externe.

• Enregistrement simultané des entrées ligne et d'un microphone.
• Enregistrement simultané par l'avant ou par l'arrière.
• Enregistrement simultané à distance via une liaison ligne et à proximité du H4n.
• Enregistrement 4 canaux du son environnant pour éoperator des sources de son ambientes.
• Enregistrement des sensations d'espace et de l'atmosphère en environnement vivant.

Mode MTR (multipiste)

Le mode MTR peut être utilisé pour diverses applications. En mode MTR, vous pouvez réunir et mixer vos pistes préférées (stéréo ou mono).

Vous pouvez ajouter un effet et dupliquer un enregistrement, utiliser les sources sonores de différents modes pour plusieurs fonctions. Lorsque vous créez une maquette, vous pouvez enregistrer l'accompagnement à la maison et les sonorités instrumentales en studio tout en écoutant l'accompagnement.

gnement.

• Enregistrement section par section et réunion de toutes les pistes.
• Duplication de l'instrument, ré-enregistrement depuis le début.
• Enregistrement avec effet.
• Réglage de la balance des sons après enregistrement.
• Répétitions en intérieur ou extérieur.

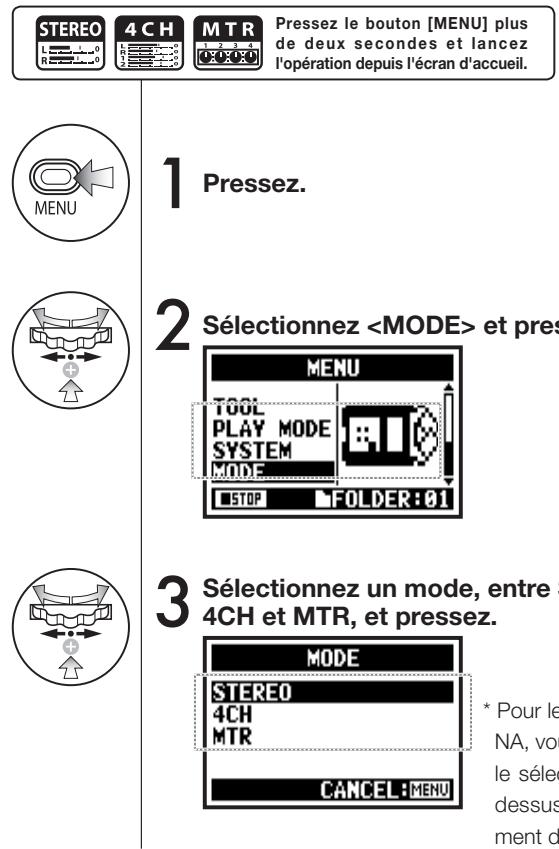

7-2 Sélection d'un mode et confirmation

Pour brancher des appareils externes, veillez à sélectionner le mode convenant à vos besoins.

Confirmation du mode

• Vous pouvez avoir confirmation du mode actuel grâce à l'indicateur de mode de la face avant.
• Le mode choisi à l'allumage est celui qui était en service à l'extinction.
• Quand vous utilisez l'appareil pour la première fois et que vous réinitialisez la date et l'heure, le mode est réglé sur "STEREO".

7-3 Détails sur les modes

Les niveaux d'entrée et de sortie ainsi que la sauvegarde et le formatage des données sont différents dans chaque mode.

Mode STEREO

MODE STAMINA

En mode STEREO, vous pouvez sélectionner deux entrées différentes, [MIC] ou [1] et [2], et récapituler les signaux comme un fichier stéréo.

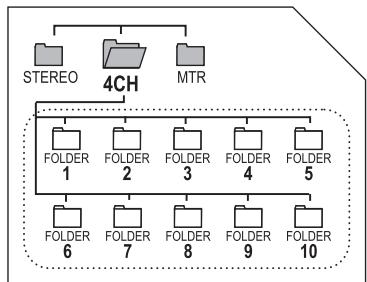

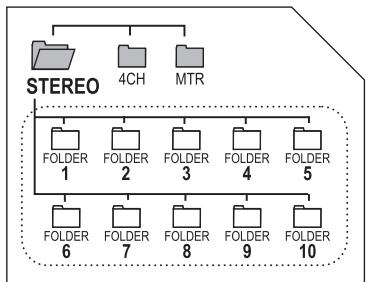

Ces données sont sauvegardées comme un fichier ("file") dans les 10 dossiers ("folders") fixes.

En mode STAMINA, les fonctions sont limitées pour maximiser l'autonomie des piles.

MODE 4CH

Les entrées [1] et [2] sont utilisées en même temps. Vous pouvez faire l'enregistrement comme deux fichiers stéréo. Ces données sont sauvegardées comme un fichier ("file") dans les 10 dossiers ("folders") fixes.

Mode MTR

Vous pouvez combiner les pistes des entrées [1], [2] et les types mono et stéréo, en fonction des réglages et de vos propres enregistrements remplaçants avec les fichiers enregistrés dans un autre mode.

Ce n'est que dans le mode MTR que vous pouvez contrôler les données et les réglages sous forme d'une unité de projet.

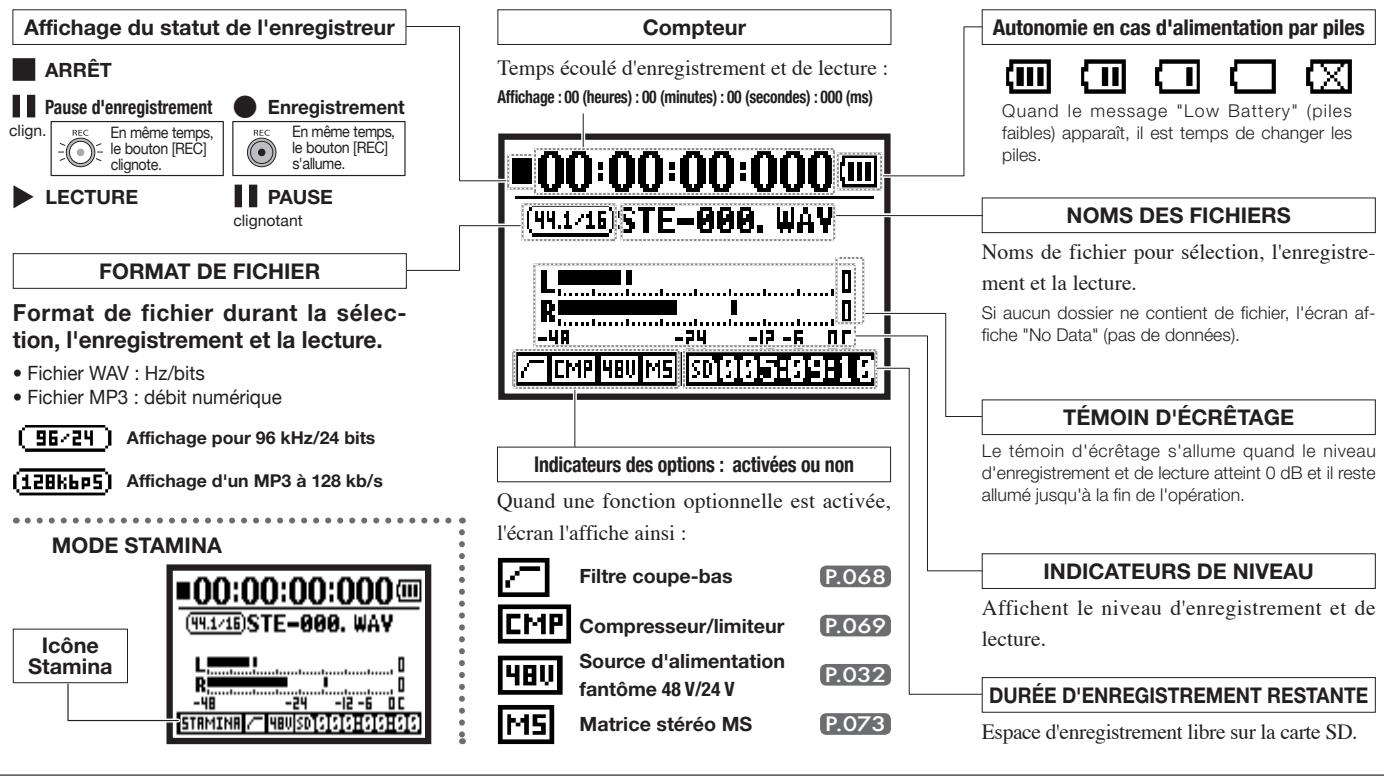

8-1 Écrans de mode : modes STEREO et stamina

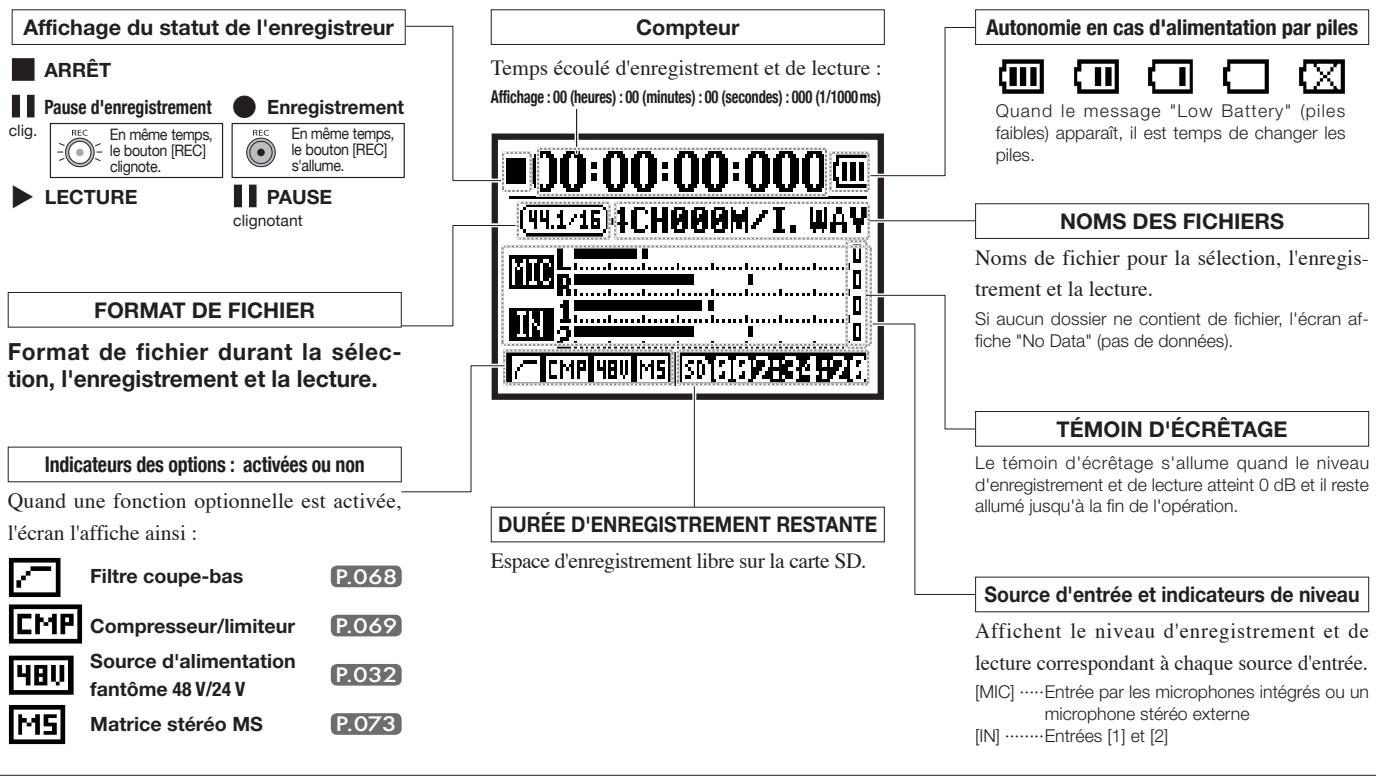

- Explication de l'écran d'accueil

Explication de l'écran d'accueil

- Explication de l'écran d'accueil

Fonctionnement de la molette en écran d'accueil

(1) (2)

(3) (4)

Espace d'enregistrement libre sur la carte SD.

Fonction du compteur : position temporelle

Ref.

P.102

Autonomie en cas d'alimentation par piles

Quand le message "Low Battery" (piles faibles) apparait, il est temps de changer les piles.

Icônes AUTO PUNCH IN et AUTO PUNCH OUT

Ici se règlent les points de punch in et punch out.

L'affichage change avec le mode d'enregistrement MTR. En enregistrement OVERWRITE : Présents. En enregistrement ALWAYS NEW : absents. P.058

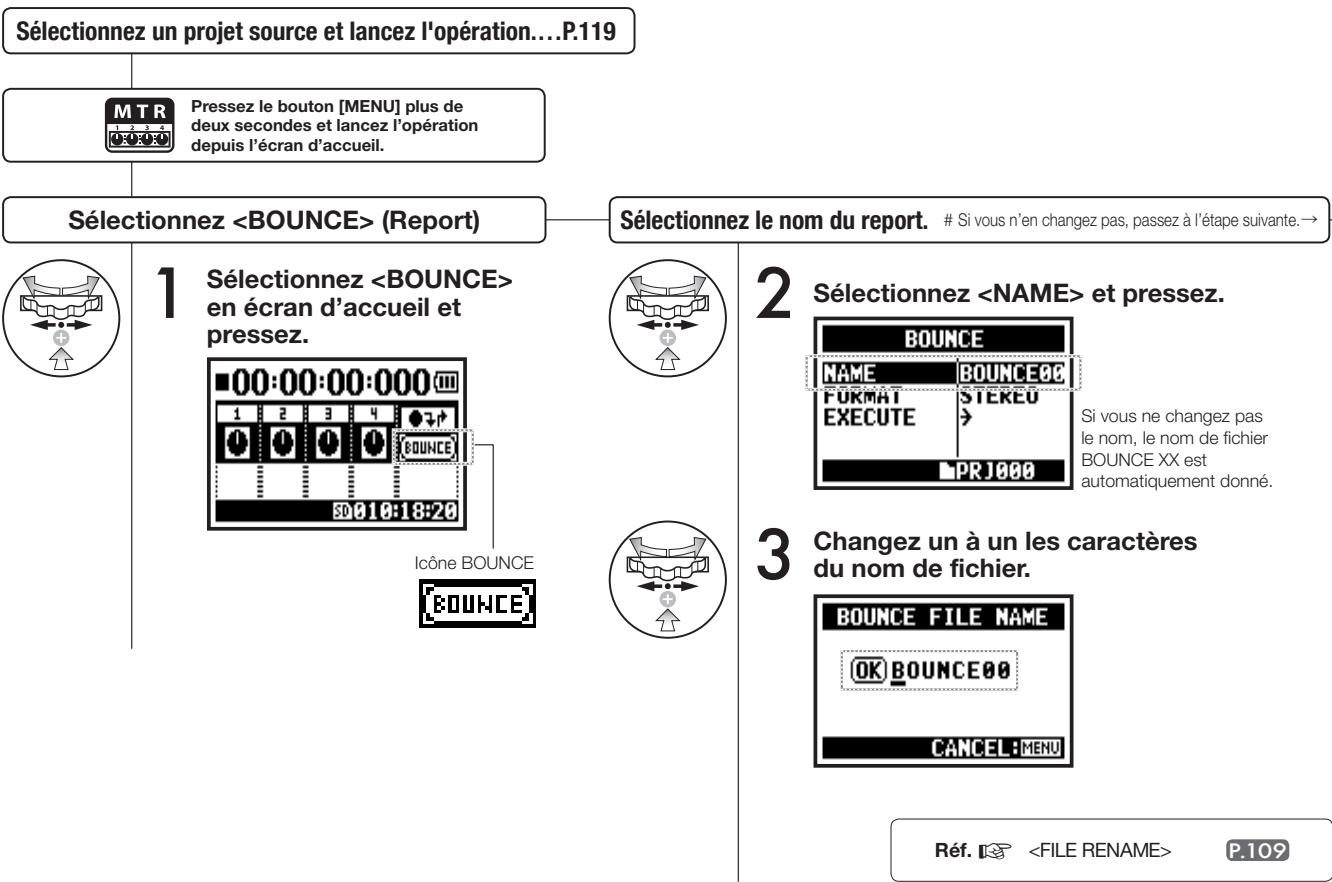

④ ICONE BUNCE

C'est l'entrée du menu de report

pour reporter le mixage actuel en fichiers "mono" ou

"stéreo".

P.123

INDICATEURS DE NIVEAU G/D

Affichent le niveau de sortie générale des quatre pistes mixées.

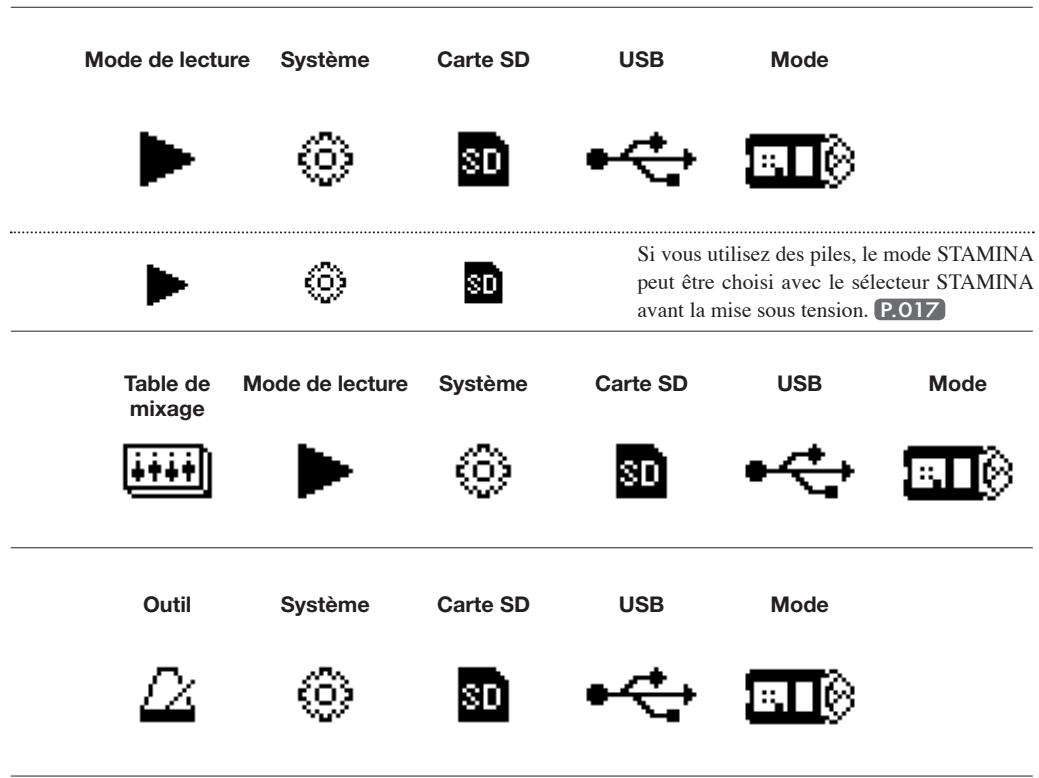

8-4 Écrans de mode : menu principal

La liste des paramètres de menu s'obtient à l'aide du bouton [MENU].

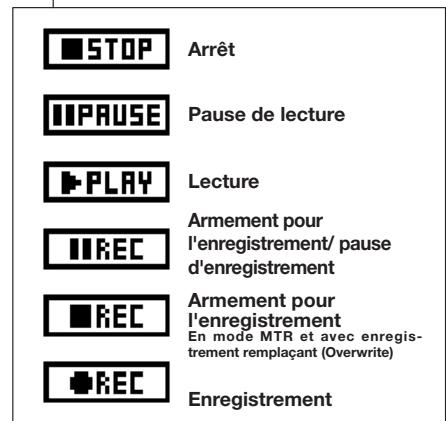

Affichage en bas de l'écran menu

Dans le menu disponible pour l'enregistrement et la lecture, le statut actuel de l'enregistreur est affiché en bas à gauche.

9 Option : utilisation de la télécommande

Avec la télécommande optionnelle, vous pouvez piloter le H4n à distance.

Enregistrement et mémorisation de marqueurs

Arrêt

Arme pour l'enregistrement et ramène le compteur à 0.

Armement

Lance l'enregistrement et fait démarrer le compteur

Enreg

Lecture

Place

un marqueur (uniquement pour fichier

Ne peut être utilisé qu'avec une piste armée pour l'enregistrement.

Réglage d'enregistrement remplaçant (Overwrite)

Arrêt

Arrête l'enregistrement (depuis

L'enregistrement, la lecture se poursuit).

Lecture

Arrête l'enregistrement et ramène le compteur à 0

Enregistrement toujours nouveau (ALWAYS NEW)

Arrêt

Arrête l'enregistrement et le compteur.

Armament

Lance l'enregistrement et fait démarrer le compteur

Boutons [AVANCE], [RETOUR]

Arret

Lecture Pause de lecture Pression de moins d'une seconde

Le bouton [AVANCE] fait s'afficher le fichier suivant. Le bouton [RETOUR] ramène au début du fichier.

Tautofelis, s'il y a des marqueurs dans un ARCH WAV, cette action se déplace au marqueur le plus proche.

Pression de plus d'une seconde

Permettant l'avance et le retour rapides. Plus longtemps la touche est pressée et plus grande est la vitesse de défillement. S'arrête à la fin ou au début du fichier.

Pression de plus d'une seconde

Arret

Lecture

Pause de lecture

Pression de moins d'une seconde

[AVANCE]: Avance rapide [RETOUR]: Retour au début du jour

Avance et retour rapides.

Bouton [STOP]

Enregistrement, arrêt moment pause Pause de lecture

Arrête l'enregistrement et ramène à 0. Arrête la lecture et le compteur.

Bouton [lecture/pause]

Arrêt

Lance la lecture et fait démarrer le compteur.

Armement

Lance l'enregistrement et fait démarrer le compteur.

Enregistrement, pause Suspend temporairement l'enregistrement et le relance.

Lecture, pause Suspend temporairement la lecture et la relance.

Arrêt

Lance la lecture. En remplacement : Pas de fonction En nouvel arrêt : Met en pause l'enregistrement. Lance l'enregistrement et fait démarrer le compteur.

Lecture Suspend temporairement la lecture.

1-01 Réglages/enregistrement : réglage de la source d'entrée et du niveau d'enregistrement

Réglages de choix des sources, microphones intégrés ou prises d'entrée externes.

Mode STEREO

Utilisez comme source d'entrée stéréo [MIC] ou les entrées [1] [2].

Mode 4CH

Utilisez à la fois les entrées stéréo [MIC] et [1] [2].

1 Pressez le bouton INPUT désiré. INPUT

• La sélection est possible à tout moment, à l'arrêt, en armement pour l'enregistrement ou en enregistrement.

Les boutons sélectionnés s'allument.

2 Pressez REC LEVEL pour régler les niveaux d'enregistrement.

INPUT

1 Pressez le bouton INPUT voulu.

Le niveau d'enregistrement de l'entrée sélectionnée est affiché.

Conseil :

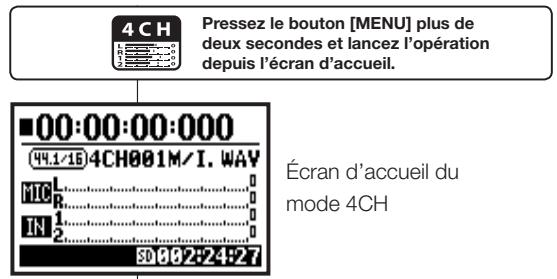

En écran d'accueil du mode 4CH, pressez le bouton REC LEVEL et "REC LEVEL TARGET" (entree visée) apparait. Sélectionnez l'entrée et pressez.

Mode MTR

Sur chaque piste, faites le réglage d'entrée mono ou stéréo.

Sélectionnez une par une les entrées par piste et faites le réglage.

Sélectionnez l'entrée pour deux pistes et faites le réglage.

PISTE 1	PISTE 2	PISTE 3	PISTE 4
MONO	STÉRÉO	MONO	MONO
STÉRÉO		MONO	MONO
MONO	MONO	STÉRÉO
STÉRÉO		STÉRÉO

Utilisation du niveau d'enregistrement (REC LEVEL)

Pressez le bouton de la piste voulue et le bouton d'entrée.

2 Pressez REC LEVEL pour régler le niveau.

Conseil :

Vous pouvez faire des enregistrements différents sur plusieurs pistes séparément en mode MTR. Faites librement les sélections voulues de source d'entrée pour enregistrer.

1-02 Réglages/enregistrement : enregistrement en modes STEREO et STAMINA

Voici comment enregistrer à la fois en mode STEREO et en mode STAMINA à l'aide des microphones intégrés ou d'un microphone stéréo.

Procedure d'enregistrement

Confirmation du mode (mode STEREO).

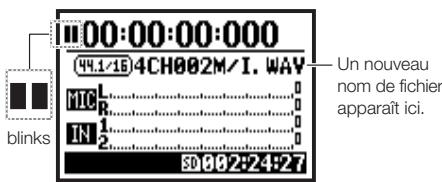

Changez les réglages de fichier. - Format d'enregistrement - Type de nom de fichier

Utilisez les fonctions d'enregistrement.

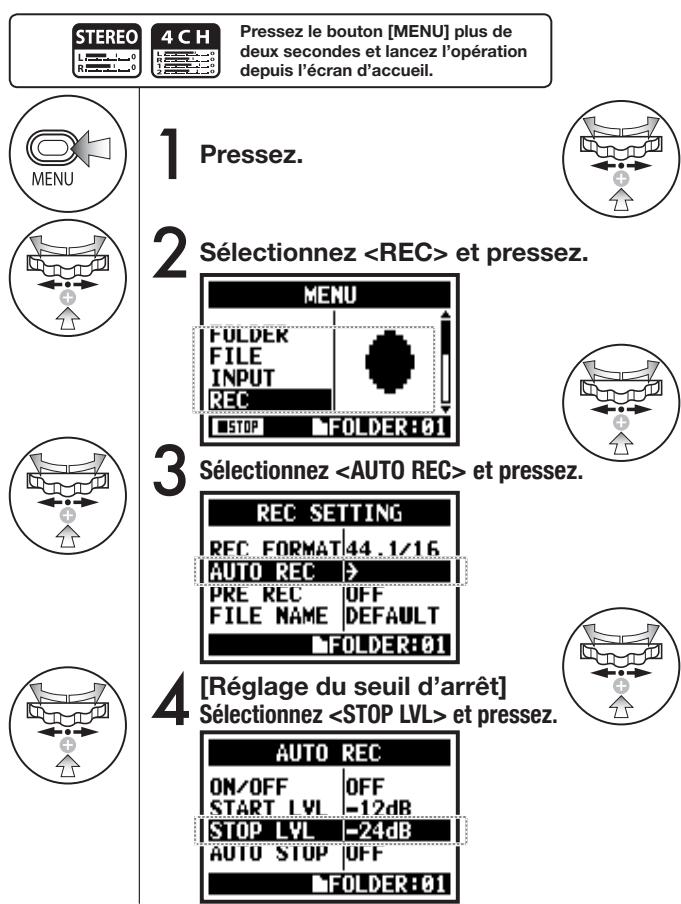

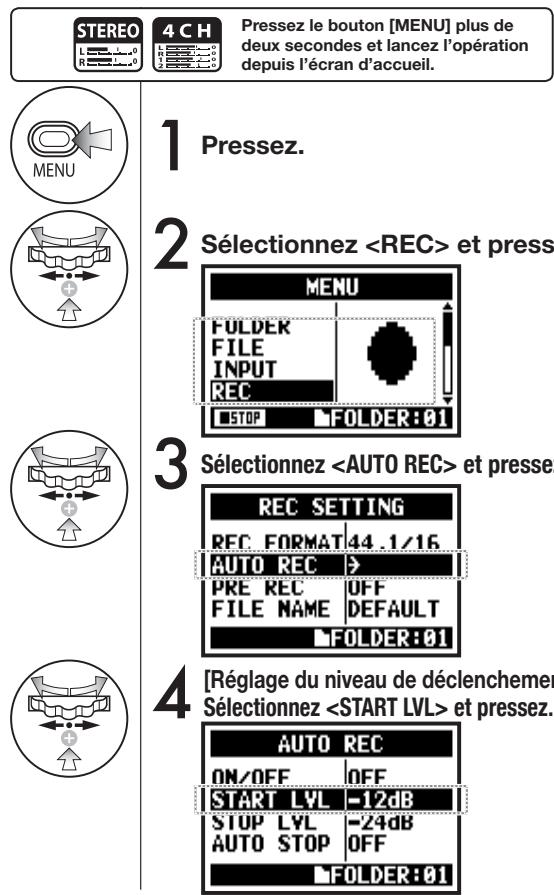

Enregistrement/arrêt auto, pré-enregistrement, niveaux

d'enregistrement automatique

Utilisez le métronome.

1. Armez pour l'enregistrement.
2. Sélectionnez la source d'entrée
3. Réglez le niveau d'enregistrement de la source

Enregistrement

1. Lancez l'enregistrement : pause, reprise d'enregistrement, placement d'un marqueur
2. L'enregistrement est terminé

Les symboles # signifient que vous pouvez enregistrer sans passer par ces réglages.

STEREO

STAMINA

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

00:00:00:000

94.1-16STE-000. WAV

308958918

Écran d'accueil du mode STEREO

clignant

REC

1 [Armement pour l'enregistrement] Pressez.

2 Sélectionnez une source d'entrée.

Si vous utilisez les microphones intégrés, pressez [MIC].

Si vous utilisez des appareils externes, pressez [1] et [2].

3 Réglez le niveau d'enregistrement de la source entrante.

4 [Lancement de l'enregistrement] Pressez.

5 [Arrêt de l'enregistrement] Pressez.

Pressez

clignant

Le compteur ne retourne pas à 0.

Reprise d'enregistrement

Pressez

allumé

Vous pouce reprend l'enregistrement dans le même fichier depuis l'endroit où vous l'avez arrêté.

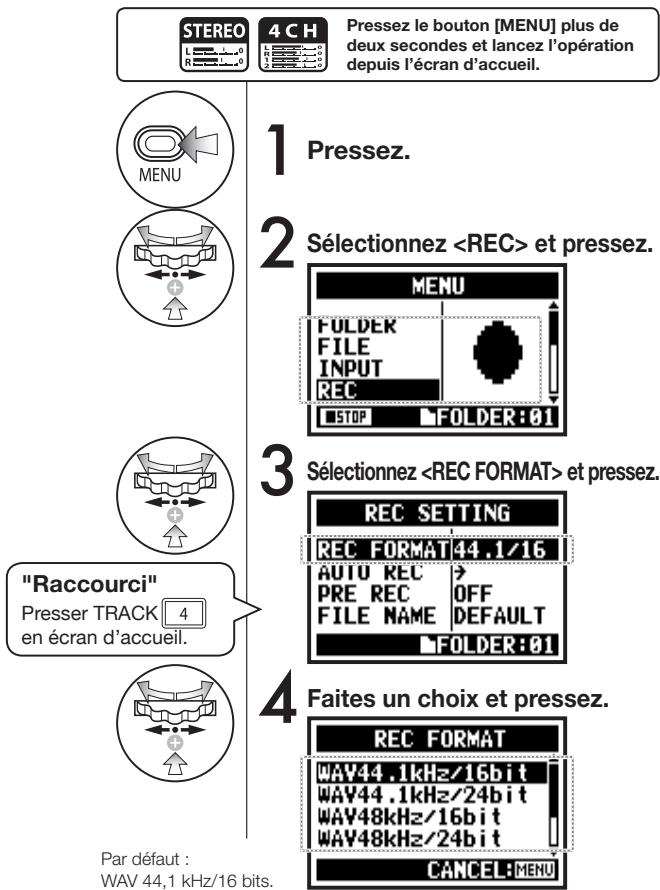

Format d'enregistrement

En mode STEREO, 19 réglages différents peuvent être faits avec les formats WAV & MP3.

Si vous voulez en changer, faites-le avant d'enregistrer.

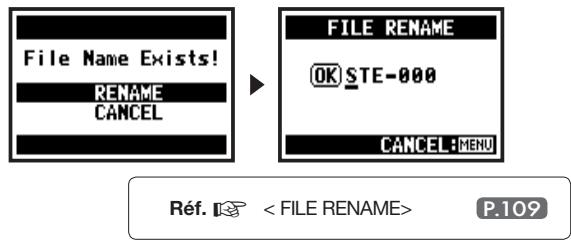

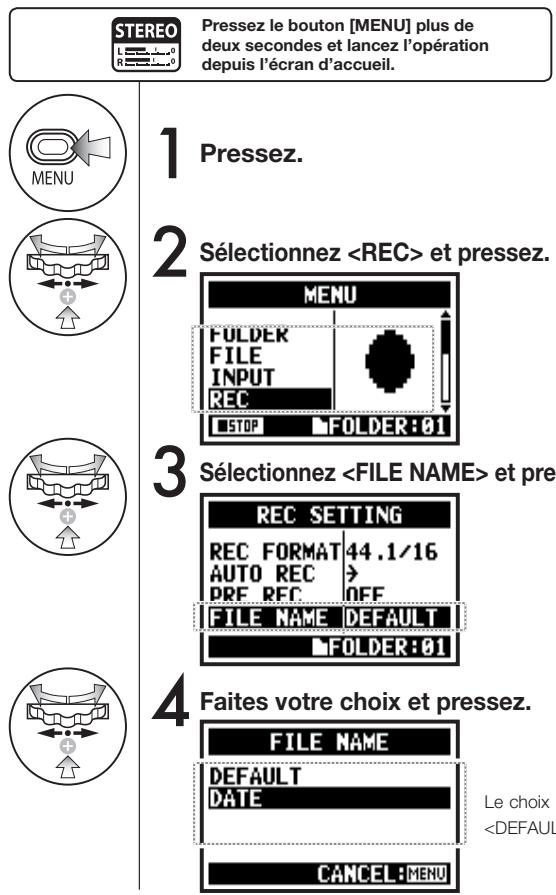

Changement de nom de fichier

Les fichiers sont automatiquement nommés. Vous pouvez désirer entre : et. STE-××× : 090531-XXX * La date d'enregistrement est inscrite.

Le choix initial est.

Marqueur

Quand le format d'enregistrement est un fichier WAV, vous pouvez placer des marqueurs dans votre fichier en pressant le bouton [REC] pendant l'enregistrement. Vous pourrez ensuite accéder directement à la position marquée durant la lecture. Lorsque vous mettez en pause l'enregistrement d'un fichier WAV, un marqueur est placé à cette position d'arrêt temporaire.

Pendant l'enregistrement et la lecture, aucun changement de format d'enregistrement ou de type de nom de fichier n'est possible.

Ref.

P.051

P.052

Réglage de marqueur

P.096

P.079

P.065

P.067

P.070

Faites le réglage de format d'enregistrement avant d'enregistrer.

Comment utiliser les formats WAV et MP3

• Les fichiers WAV sans compression seront à un enregistrement de haute qualité sonore. Les données n'étaient pas compressées, la taille du fichier est plus importante qu'avec un format MP3.
• Les fichiers MP3 réduisent la qualité sonore par compression des données mais sont utiles pour économiser de l'espace sur la carte SD et enregistrer beaucoup plus de sons.

Variétés de fichiers WAV

Les : fréquence d'échantillonnage (44,1/48/96 kHz)/résolution. La fréquence d'échantillonnage est la cadence de transformation du signal analogique en signal numérique. La résolution en bits indique la précision de mesure de la dynamique (16/24 bits). Plus grande est la valeur, plus haute est la qualité sonore mais plus il faut d'espace pour le fichier. Les fichiers WAV enregistrés en mode STEREO/4CH/STAMINA correspondent au format BWF (Broadcast Wave Format) et contiennent des informations de marqueurs et de date de production.

Variétés de fichiers MP3

Sélectionnez le débit numérique qui correspond à la quantité d'informations par minute. Plus grande est la valeur numérique, plus bas est le taux de compression et plus grande la qualité sonore. Une plus forte compression MP3 occupe moins d'espace sur la carte SD.

Le débit numérique variable VBR (Variable Bit Rate) est un débit qui varie en fonction de la quantité d'informations reçues.

Format d'enregistrement

Mode STEREO
WAV	44,1 kHz/16 bits 44,1 kHz/24 bits 48 kHz/16 bits 48 kHz/24 bits 96 kHz/16 bits 96 kHz/24 bits
MP3	48 kb/s 56 kb/s 64 kb/s 80 kb/s 96 kb/s 112 kb/s 128 kb/s 160 kb/s 192 kb/s 224 kb/s 256 kb/s 320 kb/s VBR
Mode 4CH
WAV	44,1 kHz/16 bits 44,1 kHz/24 bits 48 kHz/16 bits 48 kHz/24 bits

1-04 Réglages/enregistrement : nom de fichier

Lors de l'enregistrement, un nom de fichier est automatiquement assigné. Pour en changer, suivez les étapes ci-dessous.

Nom de fichier
Mode STEREO :
<DEFAULT>	STE-xxx.wav (mp3) : “STE-”, 3 chiffres, extension * Réglage <MONO MIX> MONO-xxx.wav (mp3) : “MONO-”, 3 chiffres, extension
<DATE>	090531-xxx.wav (mp3) : date (format aammjj), 3 chiffres, extension

Mode 4CH :
Pas de changement	4CH-xxxxM.wavFichier enregistré par les micros intégrés : “4CH-”, 3 chiffres, “M”, extension4CH-xxxxl.wavFichier d'enregistrement d'une entrée externe : “4CH-”, 3 chiffres, “I”, extension

Mode MTR :
Fichier stéreo Fichier mono	TRK1-xx.wav : "TRK", numéro de piste-, 2 chiffres, extension * Sur les pistes stéreo, le numéro de piste utilise L et R comme [1] [2].

• Vous ne pouvez désirer le type Date qu'en mode STEREO.
• Vous pouvez utiliser d'autres noms de fichier en mode STEREO et MTR. Ces réglages se font dans
• Si vous nommez le fichier dans un autre appareil que le H4n et incluez des caractères à double octet, vous ne pouvez pas l'utiliser sur le H4n.

Ref.

P.109

1-05 Réglages/enregistrement : enregistrement en mode 4CH

C'est la méthode pour enregistrer en stéréo sur 4 canaux à partir des micros intégrés et de la prise d'entrée externe.

Procedure d'enregistrement

Passage en mode 4CH

Changez les réglages de fichier.

• Format d'enregistrement

Utilisez les fonctions d'enregistrement. - Enregistrement/arrêt auto - Pré-enregistrement, Niveau d'enregistrement auto

Utilisez le métronome.

1. Armez pour l'enregistrement.
2. Sélectionnez la source d'entrée
3. Réglez le niveau d'enregistrement de la source

Enregistrement

1. Lancez l'enregistrement :
2. Pause
3. Reprise d'enregistrement
4. Placement d'un marqueur.
5. L'enregistrement est terminé

Les symboles # signifient que vous pouvez enregistrer sans passer par ces réglages.

Écran d'accueil du mode 4CH

1 [Armement pour l'enregistrement] Pressez.

2 [Réglage du niveau d'enregistrement] Sélectionnez les sources d'entrée.

Si vous utilisez les microphones intégrés, pressez [MIC].

Si vous utilisez des appareils externes, pressez [1] et [2].

allumé

éteint REC

3 Réglez le niveau d'enregistrement des sources entrantes.

4 [Lancement de l'enregistrement] Pressez.

5 [Arrêt de l'enregistrement] Pressez.

Pressez

clignant

Le compteur ne retourne pas à 0.

Reprise d'enregistrement

Pressez

allumé

Vous pouvez reprendre l'enregistrement dans le même fichier depuis l'endroit où vous l'avez arrêté.

Nom de fichier

En mode 4CH, les signaux reçus des microphones intégrés et des microphones externes sont sauvegardés séparément comme fichiers WAV stéréo.

Ces deux fichiers sont toujours générés comme une paire et nommés comme suit en fonction de l'entrée :

Fichier [MIC] : 4CHxxxxM.wav

Fichier d'entrée [1] [2]:

4CHxxxxl. wav

'M/I' apparaîtra une fois.

• Vous ne pouvez pas changer le nom de fichier.

Nom de fichier

Changement de format d'enregistrement

Si vous souhaitez changer de format d'enregistrement, faites-le avant d'enregistrer.

Marqueurs

Quand le format d'enregistrement est un fichier WAV, vous pouvez placer des marqueurs dans votre fichier en pressant le bouton [REC] pendant l'enregistrement. Vous pourrez ensuite accéder directement à la position marquée durant la lecture. Lorsque vous mettez en pause l'enregistrement d'un fichier WAV, un marqueur est placé à cette position d'arrêt-temporaire.

Pendant l'enregistrement et la lecture, un changement de format d'enregistrement n'est possible.

Ref.

Réglage de marqueur

P.051

P.065

P.070

Changement de mode

P.052

P.079

P.067

P.038

1-06-1 Réglages/enregistrement : enregistrement en mode MTR

En utilisant correctement les pistes, vous pouvez créer un enregistrement combinant des signaux mono et stéréo.

Procédures d'enregistrement

Passez en mode MTR.

Créez un nouveau projet.

Enregistrez la première piste.

Sélectionnez le mode d'enregistrement (REC MODE)

Réglage de PUNCH in/out

Utilisez le métronome

Armement pour l'enregistrement

Sélectionnez la piste à enregistrer

• Sélectionnez la source d'entrée
• Réglez le niveau

d'enregistrement de la source

Lancez l'enregistrement

Pause (arrêt temporaire)

Reprise

Fin de l'enregistrement

Faites les réglages (mixage)

• Réglement du menu piste

Réglez le niveau et le

panorama de la piste

Faites les réglages (mixage)

• Réglage du menu piste

Réglez le niveau et le

panoramaque de la piste

Enregistrez la seconde piste.

Les symboles # signifient que vous pouvez enregistrer sans passer par ces réglages.

Changez le mode d'enregistrement

Pressez le bouton [MENU] plus de

deux secondes et lancez l'opération

depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez ou et pressez.

Enregistrement sur une seule piste

1. Entrée [1] ou [2] comme source d'entrée.

Entrée [1] ou [2]

Piste

1. [MIC] ou entrées [1] [2] comme sources d'entrée.

Mixage des signaux enregistrés

Enregistrement sur deux pistes

1. Entrée [1] ou [2] comme source d'entrée.

Le même signal est envoyé aux deux pistes.

1. [MIC] ou entrées [1] [2] comme sources d'entrée.

ou Entée [2]

1-06-2 Réglages/enregistrement : enregistrement en mode MTR

Vous avez le choix entre deux modes d'enregistrement.

En utilisant le mode, vous pouvez remplacer le fichier existant par les nouveaux sons (l'écraser).

3 [Lancement de l'enregistrement] Pressez.

4 [Arrêt de l'enregistrement] Pressez.

Le compteur ne revient pas à 0.

Il revient à la position occupée lorsque l'enregistrement a été lancé avec le bouton [REC].

Ce qui a été enregistré peut être contrôlé en pressant le bouton [LECTURE/PAUSE].

En mode ALWAYS NEW, un nouveau fichier est créé pour chaque enregistrement.

3 [Lancement de l'enregistrement] Pressez.

4 [Arrêt de l'enregistrement] Pressez.

Le compteur retourne à 0.

Le fichier enregistré peut être produit en pressant le bouton [Lecture/Pause].

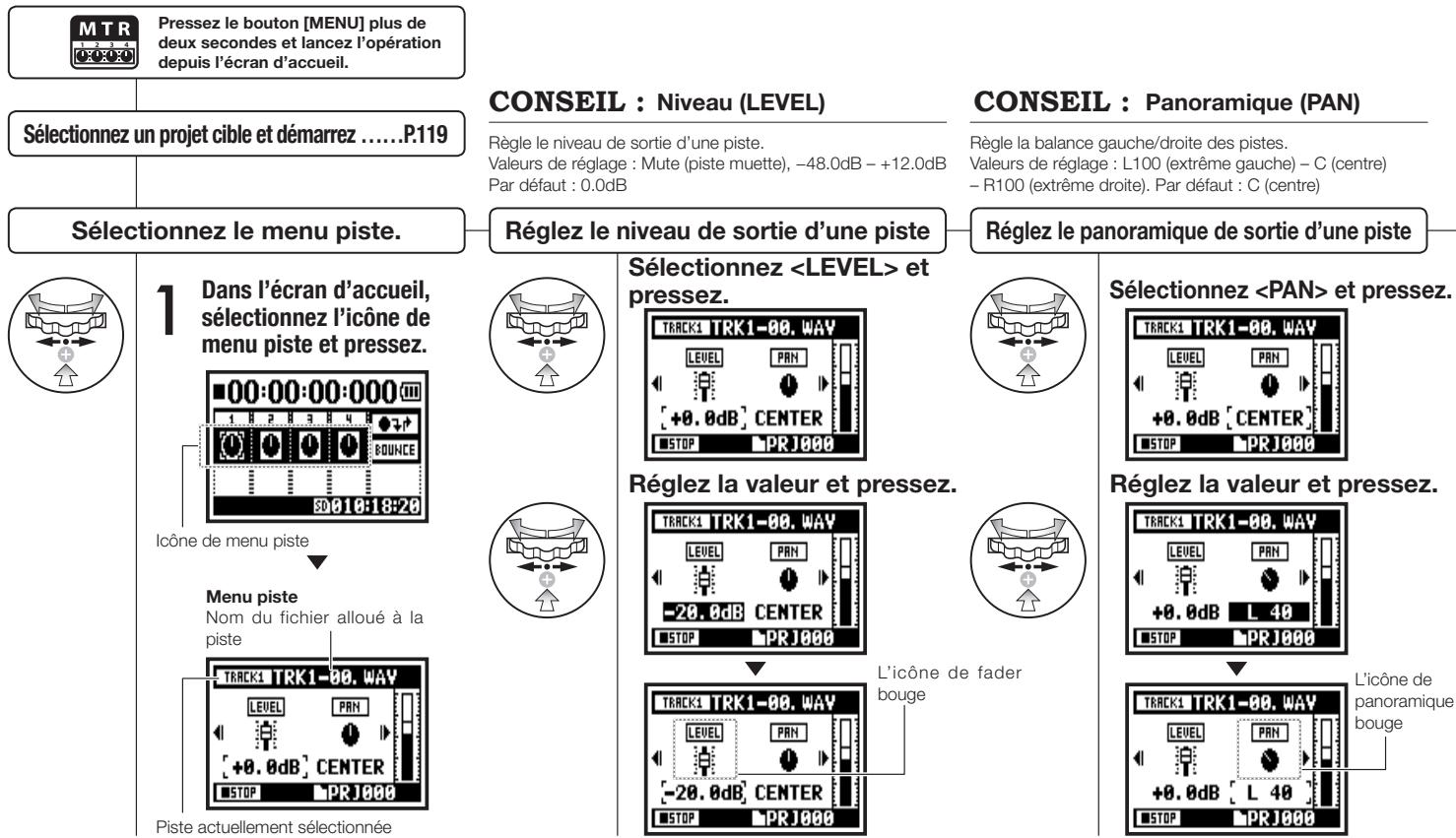

1-07 Réglages/enregistrement : menu piste en mode MTR

C'est un menu exclusivement disponible en mode MTR pour régler une piste.

Vous pouvez coupler les pistes pour créer une piste stéréo ou créer des réglages particuliers pour des effets de sortie.

Les réglages ne sont pas disponibles enregistrement ni en lecture, ni quand les pistes sont armées.

Conseil: couplage stéréo (LINK)

Vous pouvez créer une piste stéreo, en combinant deux pistes 1/2 et 3/4, ou une piste mono. Valeurs de réglage : ON/OFF (par défaut : OFF)

• Vous pouvez reproduire un fichier mono sur une piste mono et un fichier stéréo sur une piste stéréo.
• Lorsque vous changez les réglages de, "NO DATA" s'affiche pour indiquer qu'il n'y a pas de sélection de fichier.
• Quand vous passerez de "ON" à "OFF", le réglage antérieur de revient.
• Quand vous passez de "OFF" à "ON", les réglages de et revenent à leur valeur par défaut

Réglez la valeur et pressez.

Quand le format change, "NO DATA" (pas de donnée) s'affiche.

L'indicateur de niveau s'affiche maintenant en stéréo.

Sélectionnez le fichier à allouer et presser.

La liste des fichiers de style correspondant pouvant être alloués est affichée.

• Vous ne pouvez pas enregistrer sur la piste.
• L'activation de avec une piste mono donne un affichage "NO DATA".
• Quand la piste a été réglée, vous ne pouvez pas faire de même pour les autres pistes.

Conseil :

Vous pouvez régler deux pistes (pistes 1/2 ou 3/4) comme pistes de karaoke. Vous pouvez régler (contrôle de tonalité) et (annulation du point central). Valeurs de réglage: ON/OFF (OFF par défaut).

1-08-1 Réglages/enregistrement : ré-enregistrement partiel (punch in/out) automatique

Cette fonction Punch In/Out vous permet de partiellement ré-enregistrer un fichier qui l'est déjà.

Ici, nous expliquerons comment automatiquement lancer (au point Punch In) et arrêter (au point Punch Out) ce re-enregistrement.

Réglez le point punch out de fin d'enregistrement

7 Pressez à l'endroit désiré pour le point de "Punch Out".

Le réglage Punch Out est confirmé.

LECTURE

ENREGISTREMENT

LECTURE

Début

Fin

La partie réenregistrée

Conseil :

• Vous pouvez placer les points Punch In/Out à l'aide du compteur à l'arrêt. Placez-vous d'abord à l'endroit désiré et amenez le curseur sur Punch In/Out et pressez la molette.
• À l'étape 7 de définition du point Punch Out, si vous pressez à nouveau la molette, tous les réglages sont annulés.

Réglage disponible en mode MTR et en enregistrement.

Réenregistrement

8 Ramenez le fichier à son début (compteur : 0) ou à une position antérieure au point “Punch In” de ré-enregistrement.

9 Pressez TRACK [1], armez la piste.

Entre les points de Punch In et Punch Out, le bouton est allumé fixement et il clignote en dehors de cette plage.

10 Pressez pour enregistrer.

Quand le point de Punch In de début d'enregistrement est atteint, [REC] s'allume et l'enregistrement démarre automatiquement.

Quand le point de Punch Out de fin d'enregistrement est atteint, [1] clignote et l'enregistrement s'arrête automatiquement.

Ref.

Repérage à l'aide du compteur

P.102

1-08-2 Réglages/enregistrement : ré-enregistrement partiel (punch in/out) manuel

En utilisant l'enregistrement en mode MTR, vous pouvez manuellement ré-enregistrer une portion d'un enregistrement.

Presse le bouton [REC] durant la lecture et le ré-enregistrement commencera partir de cet endroit.

Ré-enregistrement (punch in/out manuel)

Jouez (rien n'est enregistré).

Presse pour lancer l'enregistrement.

allumé

allumé

Presse pour arrêter l'enregistrement.

eteint

allumé

Presse pour arrêter la lecture.

Jouez (vous êtes enregistré).

Début d'enregistrement

début d'enregistrement

LECTURE

ENREGISTREMENT

LECTURE

Lancement

Ré-enregistrement

Arrêt

2-01-1 Fonction d'enregistrement automatique

Le H4n peut détecter le dépassement du niveau seul par l'entrée et lancer automatiquement l'enregistrement s'il est armé pour cela.

5 Régler le niveau.

Réglez le niveau d'entrée seuil déclenchant automatiquement l'enregistrement.

Affichage de "wait for signal

Quand l'enregistrement automatique est activé, "Wait for Signal" apparait une fois l'enregistrement armé, durant l'attente de l'un signal dépassant le niveau de déclenchement

Niveau d'entrée actuel Niveau de déclenchement.

Quand le niveau dépasse le seuil de déclenchement, l'enregistrement commence. Avant cela, presser le bouton [REC] permet aussi de lancer l'enregistrement.

• Ce réglage ne peut pas être fait en enregistrement ni en lecture.
• Vous ne pouvez pas utiliser cette fonction en même temps que, et.

2-01-2 Fonction d'arrêt automatique d'enregistrement

Quand est activé et en enregistrement, le H4n arrête automatiquement l'enregistrement quand le volume du son entrant descend sous le seuil.

spécífie.

5 Régler le niveau.

Réglez le niveau seuil sous lequel l'enregistrement s'arrête automatiquement

Conseil :

Quand est activé, le seul d'arrêt s'affiche durant l'enregistrement.

7 Sélectionnez la temporisation.

Sélectionnez une temporisation de 1-5 secondes entre le moment où le signal entrant descend sous le niveau seuil et celui où l'enregistrement s'arrête.

Niveau d'entrée actuel

• Ce réglage ne peut pas être fait en enregistrement ni en lecture.
• Même en enregistrement automatique, vous pouvez arrêter l'enregistrement en pressant le bouton [STOP].

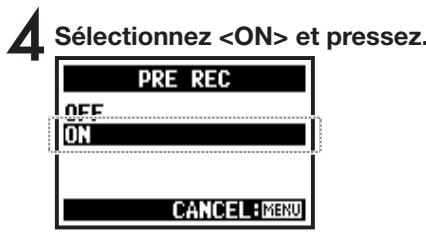

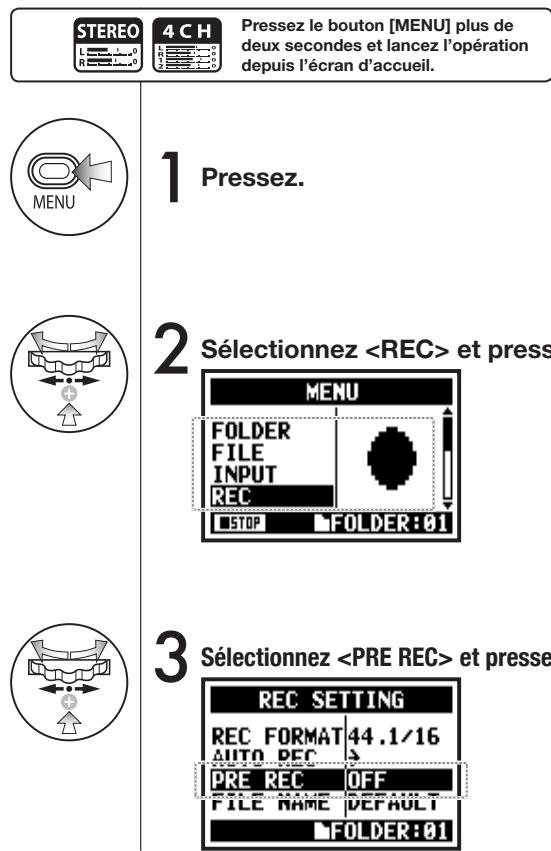

2-02 Fonction de pré-enregistrement

Quand le pré-enregistrement

 est activé, presser le bouton [REC] entraîne l'ajout automatique à votre enregistrement des deux secondes précédant la pression du bouton.



Conseil :

Quand
 est activé, le H4n conserve constamment trace des signaux entrants sur une certaine période, quand il est armé pour l'enregistrement.
Presser le bouton [REC] lance l'enregistrement. Le H4n peut conserver un maximum de deux secondes précédant le déclenchement de l'enregistrement.

• Ce réglage ne peut pas être fait en enregistrement ni en lecture.
• Vous ne pouvez pas utiliser cette fonction avec et.
• Quand vous enregistrez en 96 kHz et mode 4CH, le pré-enregistrement maximal est de une seconde.

Le filtre coupe-bas < LO CUT > vous permet d'éliminer les bruits de vent ou de souffle.

STEREO

4CH

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez la source d'entrée.

5 Sélectionnez la fréquence de coupure.

Conseil :

• Vous pouvez sélectionner la fréquence de coupure du filtre parmi 11 valeurs : OFF, 80, 98, 115, 133, 150, 168, 185, 203, 220 et 237 Hz. Si vous sélectionnez des valeurs élevées, vérifiez le résultat avant d'enregistrer.
• Plus bas est le chiffre, plus basse est la fréquence de coupure et moins il y a de basses fréquences coupées.

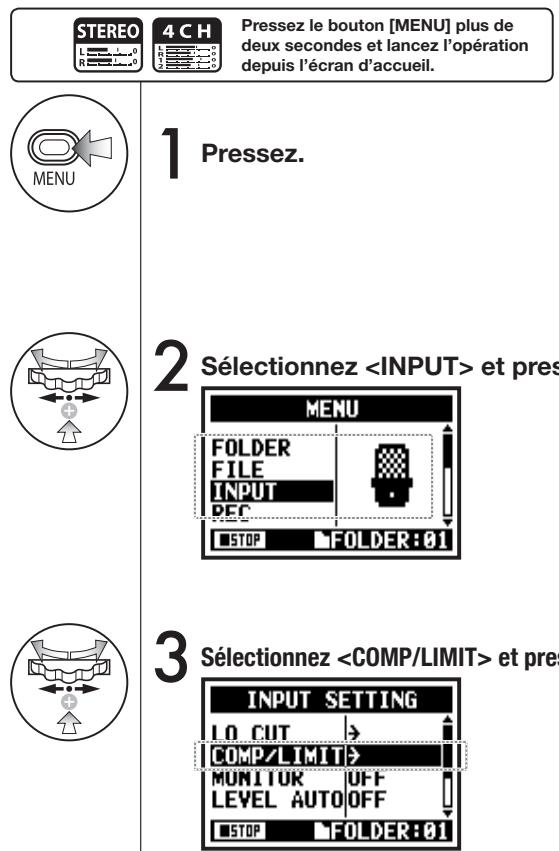

2-04 Fonction d'enregistrement (compresseur/limiteur)

La fonction permet de compenser les différences de volume. Pour chaque source d'entrée, les signaux entrants de bas niveau sont remontés et les signaux entrants de haut niveau sont abaissés lors de l'enregistrement.

Sélectionnez la source d'entrée.

Sélectionnez le réglage voulu.

CONSEIL :

OFF	Le compresseur et le limiteur sont désactivés.
COMP1 (GENERAL)	Compresseur standard	Le compresseur peut compresser lessons de haut niveau et remonter le niveau.
COMP2 (VOCAL)	Compresseur convenant à la voix
COMP3 (DRUM)	Compresseur convenant à la batterie et aux percussions
LIMIT1 (GENERAL)	Limueur standard	Le limueur peut compresser les signaux dépassant le niveau seuil fixé.
LIMIT2 (CONCERT)	Limueur convenant à un enregistrement "live"
LIMIT3 (STUDIO)	Limueur convenant à un enregistrement de "studio"

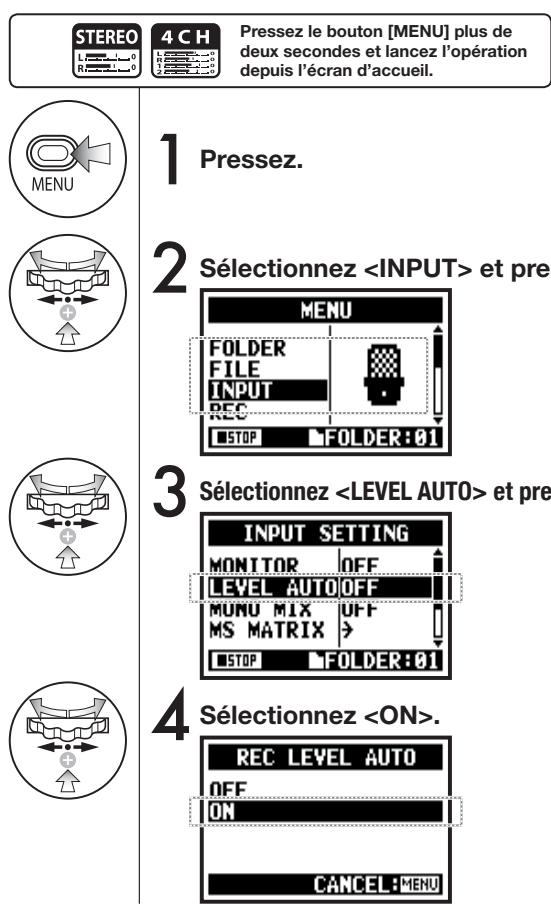

Cette fonction surveille le niveau entrant en arrière-plan pour l'enregistrement et maintient le niveau maximal à -6 dB pour l'enregistre-

ment.

Conseil :

Si vous activez, le signal entrant actuel est affiché en armement pour l'enregistrement. Si le volume dépasse -6 dB durant l'enregistrement et si le niveau d'entrée a du être re-reglé, le nouveau niveau réglé s'affiche durant deux secondes.

Niveau d'entrée actuel

Affichage en arrêt d'enregistrement

MODE STEREO

MODE 4CH

Affichage quand -6 dB est dépassé durant l'enregistrement

• Vous ne pouvez pas utiliser cette fonction en même temps que.
• Ce réglage ne peut pas être fait en enregistrement ni en lecture.

2-06 Fonction d'enregistrement

Les sons reçus en armement pour l'enregistrement sont entendus par le haut-parleur.

Même si vous n'êtes pas en attente, les niveaux de son entrant peuvent être contrôlés. Suivez les étapes suivantes.

Pressez le bouton [MENJ] plus de deux secondes et lancez l’opération depuis l’écran

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez et pressez.

Conseil :

Vous pouvez toujours écouter la source d'entrée par le mini-jack stéréo [CASQUE/LINE] en armement pour l'enregistrement.

En dehors de cet état, le réglage est nécessaire.

En enregistrement, vous ne pouvez pas contrôler le son entrant par le haut-parleur intégré.

2-07 Fonction d'enregistrement

Cette fonction mixe les entrées sélectionnées (signaux G/D) et envoie le même signal (correspondant à la somme de ces signaux) aux deux canaux G/D.

STEREO

4CH

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

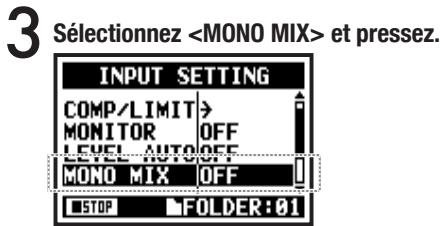

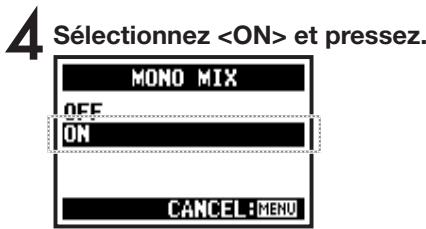

• Le nom du fichier enregistré avec est "MONO-xxx".
• Vous ne pouvez pas utiliser cette fonction en même temps que.
• Ce réglage ne peut pas être fait en enregistrement ni en lecture.

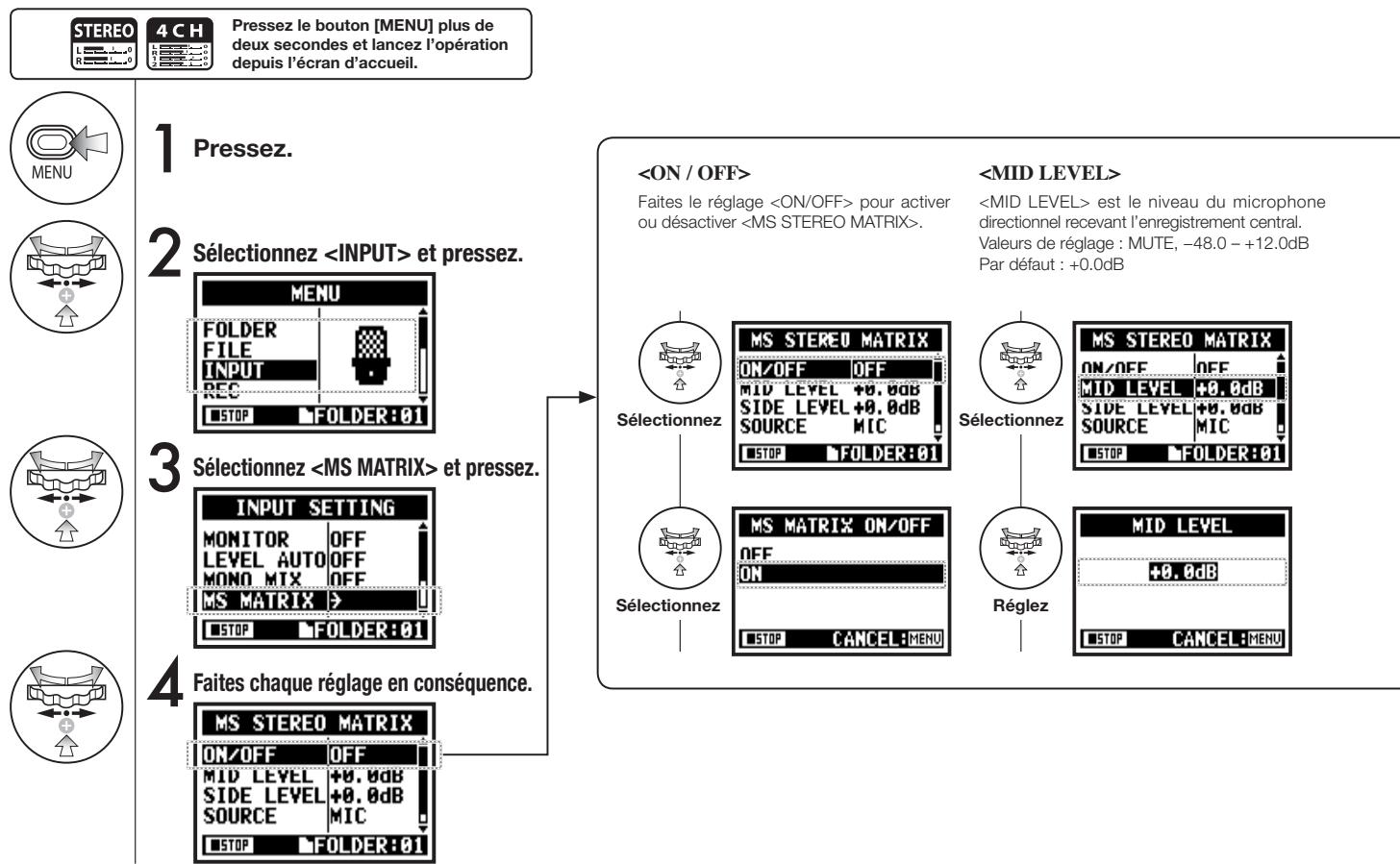

2-08 Fonction d'enregistrement

Section permet de convertir les signaux au format MS d'un microphone stéréo en signaux G/D stéréo ordinaires.

Dans un microphone MS bidirectionnel, et sont perpendiculars. Valeurs de réglage : MUTE, -48.0 - +12.0dB - Par défaut : +0.0dB

Selectionnez

Réglez

Permet de sélectionner l'entrée utilisée (uniquement en mode 4CH).

Sélectionnez

Alloue les entrées aux canaux gauche (L-CH) et droit (R-CH).

Sélectionnez

Sélectionnez

Vous ne pouvez pas utiliser cette fonction en même temps que.

3-01-1 Accordeur chromatique

C'est un accordeur qui affiche en mode chromatique le nom de la note correspondant au signal entrant.

STEREO

4CH

MTR

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez et pressez.

5 Accordez-vous.

Quand un signal entrant est plus haut ou plus bas que la "NOTE" affichée, un indicateur apparait.

Les deux indicateurs apparaissent quand le signal correspond exactement à la "NOTE".

Le nom de la note représentant la note la plus proche du signal entrant.

Conseil :

• C'est le signal de la source d'entrée actuelle sélectionnée qui sert à l'accordage.
• En mode 4CH, Sélectionnez à l'étape 4 et choisissez la source d'entrée puis continuez avec l'étape 5.

Non disponible en enregistrement et en lecture.

Réf. Affichage de l'accordage

Relation entre numéros de corde et notes

P.078

En dehors de l'accordeur chromatique, il existe d'autres modes d'accordage intitulés GUITAR, BASS, OPEN A, OPEN D, OPEN E, OPEN G et DADGAD.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez le mode d'accordage et pressez.

5 Accordez-vous.

Quand un signal entrant est plus haut ou plus bas que la "NOTE" affichée, un indicateur apparait.

Les deux indicateurs apparaissent quand le signal correspond exactement à la "NOTE".

Trop haut

Ces points indiquent

L'écart entre le signal

entra et la note affichée.

Nombre de la corde actuellement sélectionnée. Vous pouvez en sélectionner une autre avec la molette.

Conseil :

• C'est le signal de la source d'entrée actuellement sélectionné qui sert à l'accordage.
• En mode 4CH, Sélectionnez à l'étape 4 et choisissez la source d'entrée puis continuez avec l'étape 5.

Non disponible en enregistrement et en lecture.

Ref.

Affichage de l'accordage

Relation entre numéros de corde et notes

P.078

3-01-3 Étalandage de l'accordeur

Cette fonction vous permet d'étalonner l'accordeur (régler la fréquence du la Médian de référence).

Conseil :

Le réglage initial est 440Hz - Vous pouvez faire tout réglage de 435 Hz à 445 Hz par paliers de 1 Hz.

Non disponible en enregistrement et en lecture.

3-01-4 Entrée pour accordeur

En mode 4CH, vous pouvez choisir la source d'entrée servant à l'accordage.

Affichages d'accordage

Pas de son entrant (chromatique)

Types d'accordage et notes correspondantes

Type d'accordage	Numéro de corde/nom de note
	1	2	3	4	5	6	7
GUITAR	E	B	G	D	A	E	B
BASS	G	D	A	E	B
OPEN A	E	C#	A	E	A	E
OPEN D	D	A	F#	D	A	D
OPEN E	E	B	G#	E	B	E
OPEN G	D	B	G	D	G	D
DADGAD	D	A	G	D	A	D

Rappelons qu'en notation anglo-saxonne : A = la, B = si, C = do, D = ré, E = mi, F = fa, G = sol.

Non disponible en enregistrement et en lecture.

3-02 Métronome

Le métronome a d'autres réglages pratiques tels que clic, précompte, tempo, son, etc.

Le métronome commence à jouer sur le premier point d'enregistrement – le début de la lecture. Par conséquent, si vous démarrez en cours de morceau, le métronome peut être désynchronisé par rapport à la composition.

Règlez la vitesse du métronome. Sélectionnez

Réglez

Par défaut: 120.0. Vous pouvez le régler de 40.0 à 250.0 BPM (battements par minute), par paliers de 0.1.

Règle le son du métronome. Sélectionnez

Sélectionnez

Par défaut : son de cloche (bell). Vous pouvez avoir besoin entre BELL (cloche), CLICK, STICK (baguettes), COWBELL and HI-Q.

Règle de mesure de la battue par le métronome. Sélectionnez

Sélectionnez

Par défaut : 4/4. Vous pouvez choisir entre 0/4 (pas d'accent), 1/4-8/4 et 6/8.

Règle le volume du métronome. Sélectionnez

Selectionnez

Vous pouvez avoir parmi 11 niveaux.

3-03-1 Tout savoir sur les effets

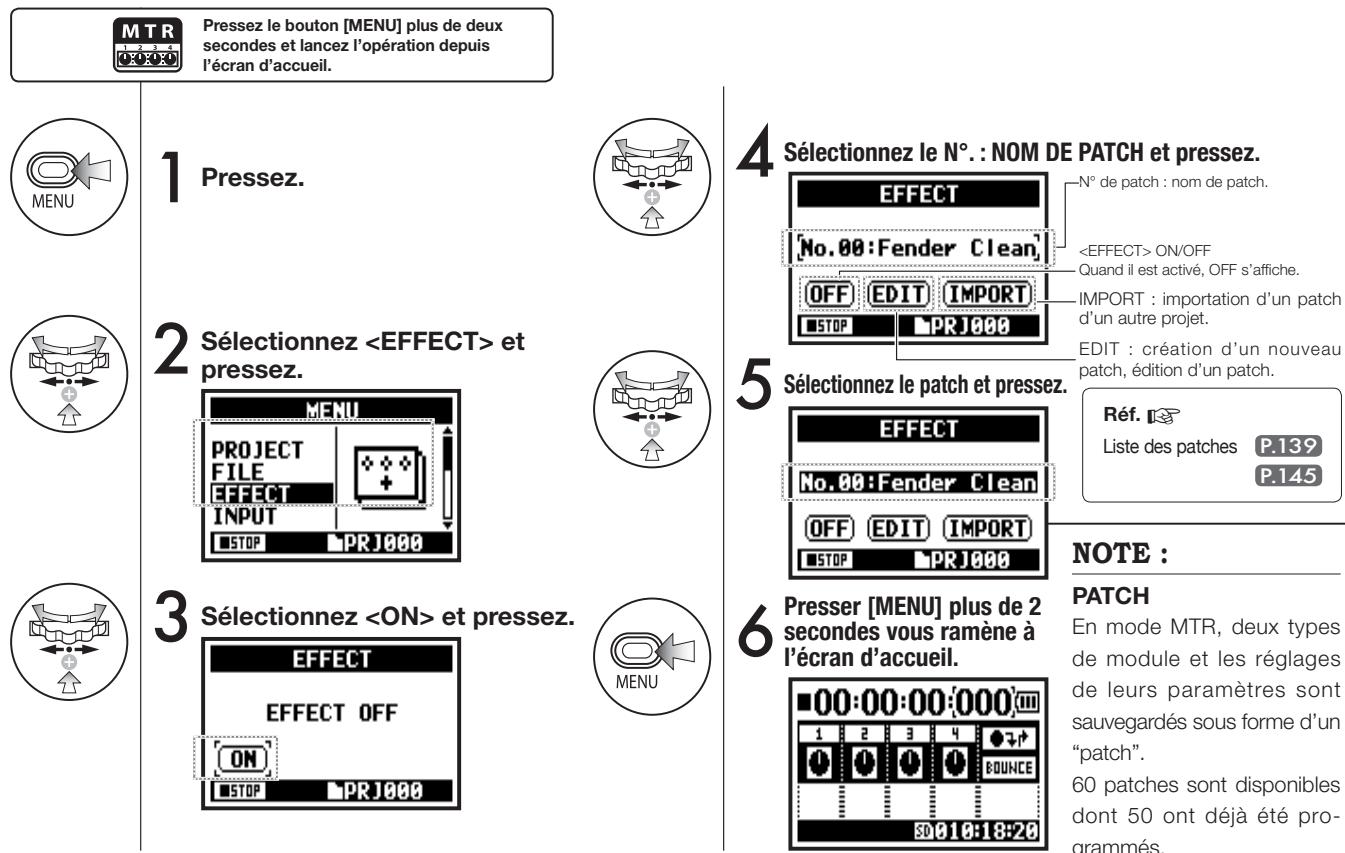

Voici une brève présentation concernant l'emploi de l'effet intégré, le passage du signal, son entrée et sa sortie.

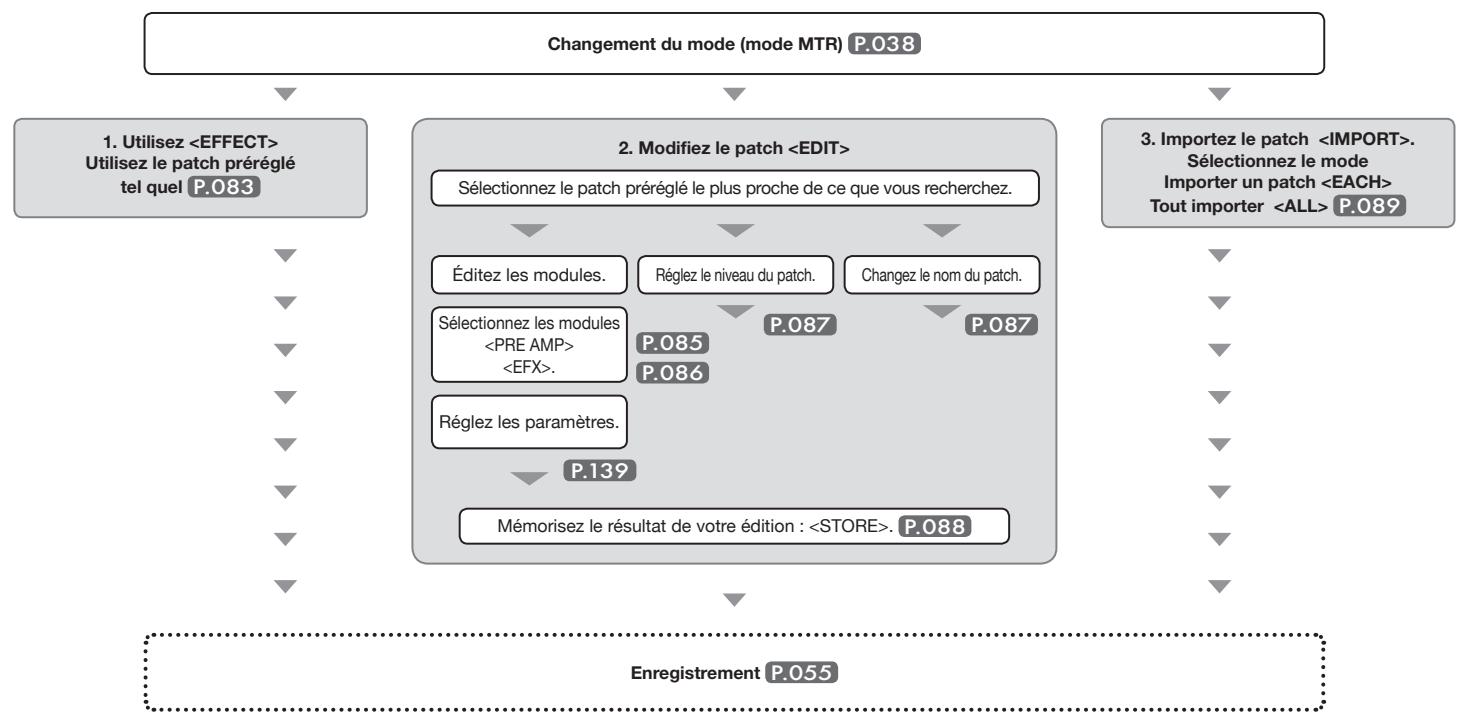

Procédure d'emploi de l'effet

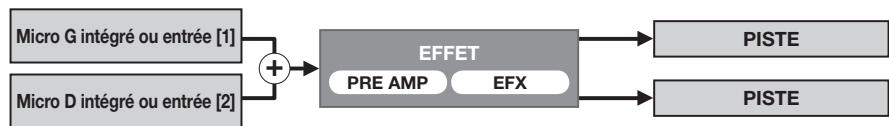

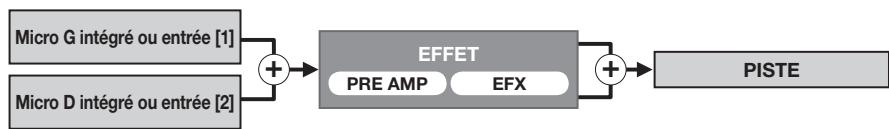

En mode MTR, vous pouvez utiliser l'effet avec une entrée mono ou stéréo. Le trajet des

signaux change en fonction des sources d'entrée et des pistes enregistrées.

Une piste d'enregistrement :

1. La source vient de l'entrée [1] ou [2].

1. La source vient de l'entrée [MIC] ou des entrées [1] [2].

Deux pistes d'enregistrement:

1. La source vient de l'entrée [1] ou [2].

1. La source vient de l'entrée [MIC] ou des entrées [1] [2].

En utilisant l'effet constitué de deux modules en mode MTR, vous pouvez ajouter divers effets aux signaux entrants.

Sous-pvez créer votre propre patch en configurant < EFFECT > et en réglant ses paramètres.

Édite le module PRE AMP qui simule les caractéristiques d'un amplificateur de guitare ou de basse.

Édite le module EFX qui comprend des effets spatiaux de modulation, des effets sonores de chorus et delay, etc.

Règle le niveau du patch.

Change le nom du patch.

Sauvegarde les réglages dans le patch.

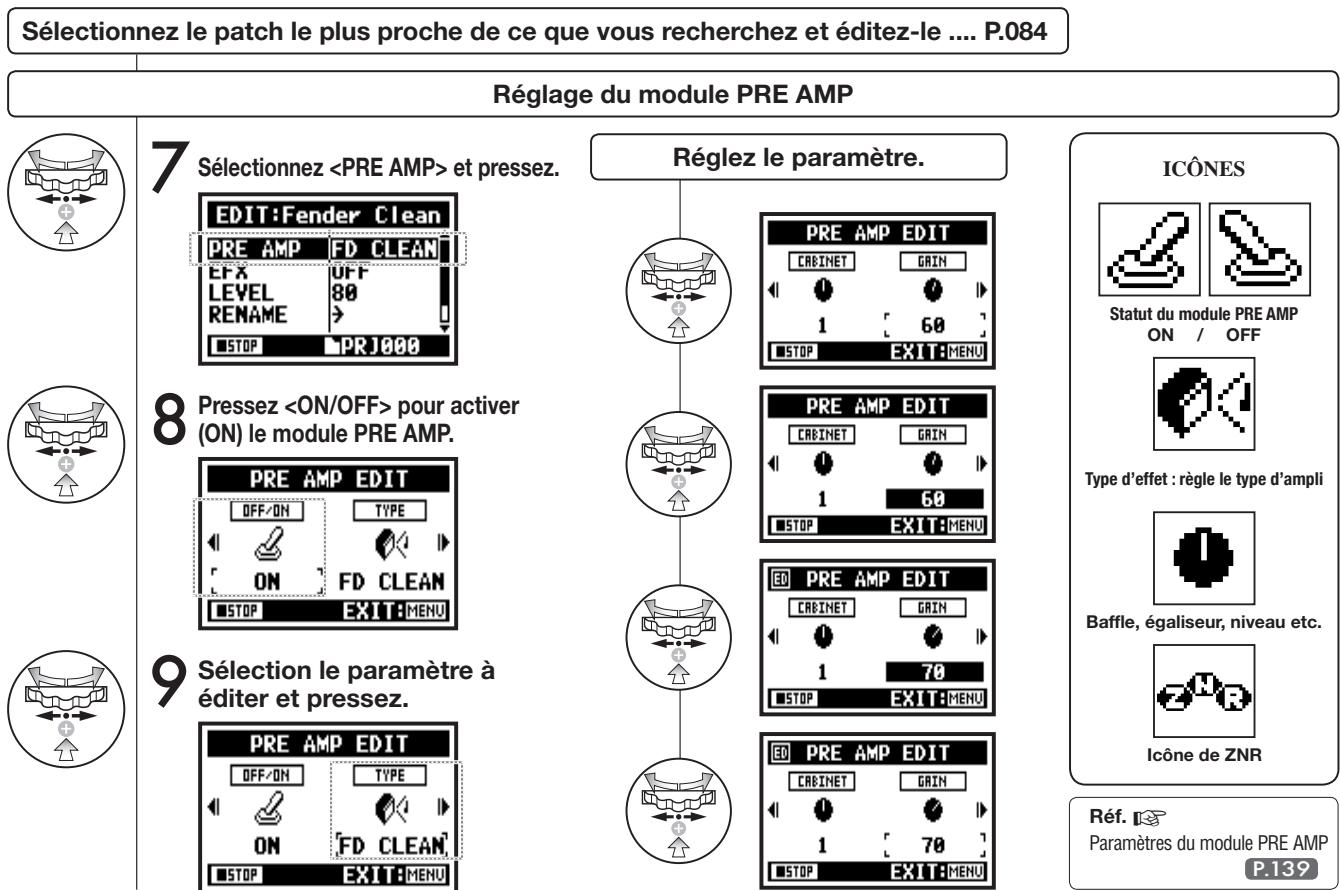

3-03-4 Édition du module PRE AMP

Opérez le module préampli PREAMP du patch d'effet.

Modifiez les divers paramètres du patch qui ressemble le plus à l'effet que vous recherchez.

Conseil :

Pour sélectionner les modules PRE AMP et EFX, faites les réglages après avoir réglé sur ON le statut de module.

Par défaut : OFF n'affiche pas les paramètres et aucun réglage n'est disponible.

Aucun paramètre d'un module réglé sur OFF ne peut être sélectionné.

Statut du module EFX ON / OFF

Type d'effet : régle le type d'effet EFX

Divers paramètres

Réf. Paramètres du module EFX

P.141

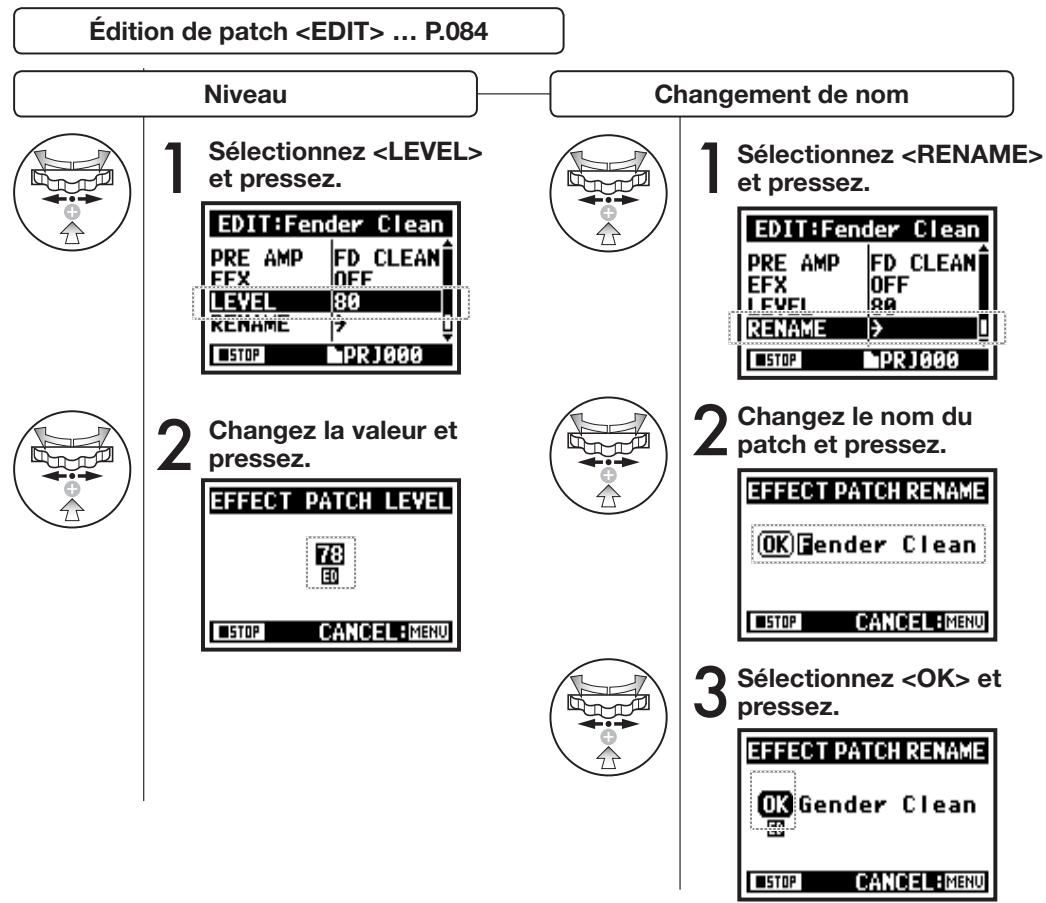

Réglez le niveau du patch et changez son nom.

Quand une valeur est changée, "ED" s'affiche.

Sans passer par la mémorisation, presser le bouton [MENU] vous ramènera à l'écran d'accueil sans que vos modifications ne soient sauvegardées.

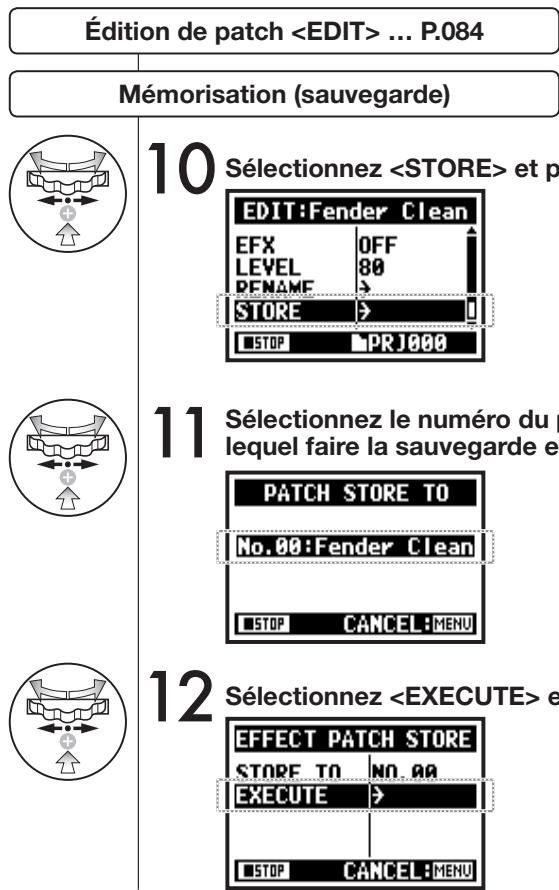

Les paramètres modifiés affichent "ED" et sont définitivement sauvegardés en conduisant la méthode.

non sélectionné (pas de sauvegarde).

Confirmation de.

Sélectionnez "YES" (oui) et le patch sera remplacé.

Si vous ne voulez pas remplacer le patch, vous pouvez sauvegarder dans un autre patch. Les patches sont sauvegardés par projet.

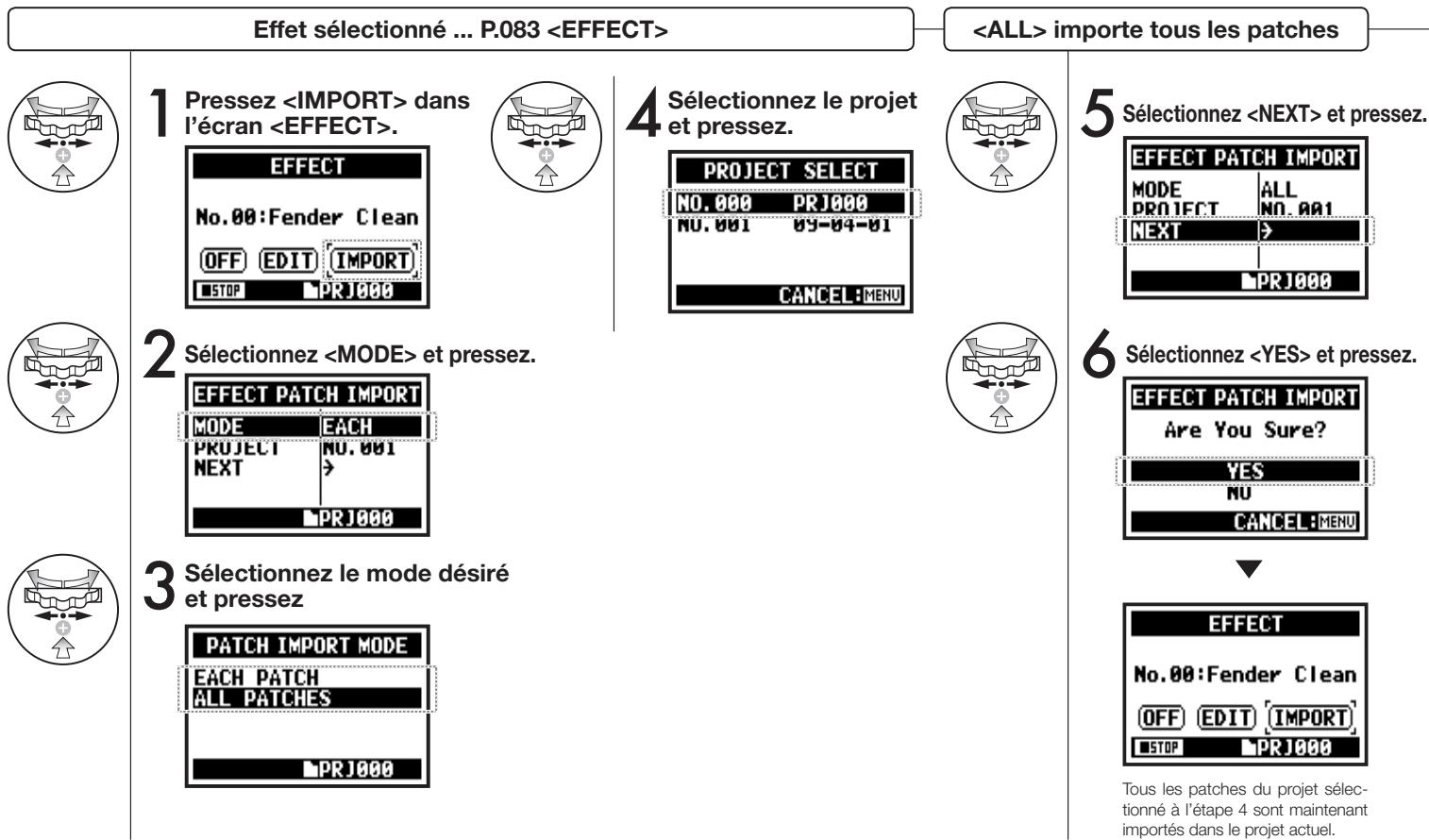

3-03-8 Importation d'un patch d'effet depuis un autre projet

Vous pouvez utiliser dans le projet actuel un patch d'effet edited, sauvegarde et utilise dans un autre projet.

8 Sélectionnez et pressez.

Le patch sélectionné à l'étape 6 est maintenant importé dans le projet actuel.

7 Sélectionnez dans quel patch du projet actuel vous voulez importer et pressez.

Quand vous pressez, "No Other Project!" s'affiche s'il n'y a pas d'autre projet.

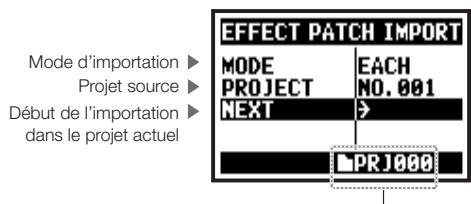

Conseil :

Projet sélectionné

3-04-1 Préparation pour karaoke

Prenez des fichiers musicaux et convertissez-les au format karaoké puis enregistrez des voix ou une interprétation de guitare supplémentaire par-dessus ces fichiers.

[Preparation]

Préparez le fichier stéréo d'accompagnement

Crée un nouveau projet de "karaoke". P118

Importez le fichier dans le projet

• Copiez le fichier dans le dossier projet...... P039 Utilisez la fonction...... P.117

Réglages de karaoke

Préparation des pistes pour le karaoke

1. Sélectionnez l'odeur de menu piste et ouvrez le menu piste.
2. Activez KARAOKE.
3. Allouez les fichiers.

Réglages des pistes de karaoke

• Niveau (LEVEL) Annulation du centre (CENTER CANCEL)
• Tonalité (KEY)
• Réglage fin (FINE)

[Mode karaoke]

1. Branchez le microphone.
2. Armez les pistes pour l'enregistrement.
3. Lancez l'enregistrement.
4. Lecture Enregistrement

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

Préparation d'une piste de karaoke

1 Sélectionnez l'icône de menu piste et pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

Allocation d'un fichier à une piste de karaoke

4 Sélectionnez l'icône de menu piste et pressez.

5 Sélectionnez et pressez.

6 Sélectionnez le fichier voulu et pressez.

Annuler l'audio central d'une piste de karaoke

Sélectionnez l'icône de menu piste et pressez.

Changement de tonalité d'une piste de karaoke

10 Sélectionnez l'icône de menu piste et pressez.

8 Sélectionnez et pressez.

11 Sélectionnez et pressez.

9 Réglez le paramètre sur et pressez.

12 Réglez et pressez.

Conseil :

Le contenu du menu d'une piste de karaoke est différent de celui d'une piste ordinaire.

(KEY)

(KARAOKE)

1 Branchez le microphone.

Pressez le bouton INPUT correspondant à la prise d'entrée utilisée.

4 [Lancement de l'enregistrement] pressez le bouton [REC] pour armer l'enregistrement. pressez ensuite le bouton [lecture/pause] pour lancer l'enregistrement.

Vous ne pouvez pas utiliser cette fonction en même temps que l'effet.

Ref.

Menu piste

P.059

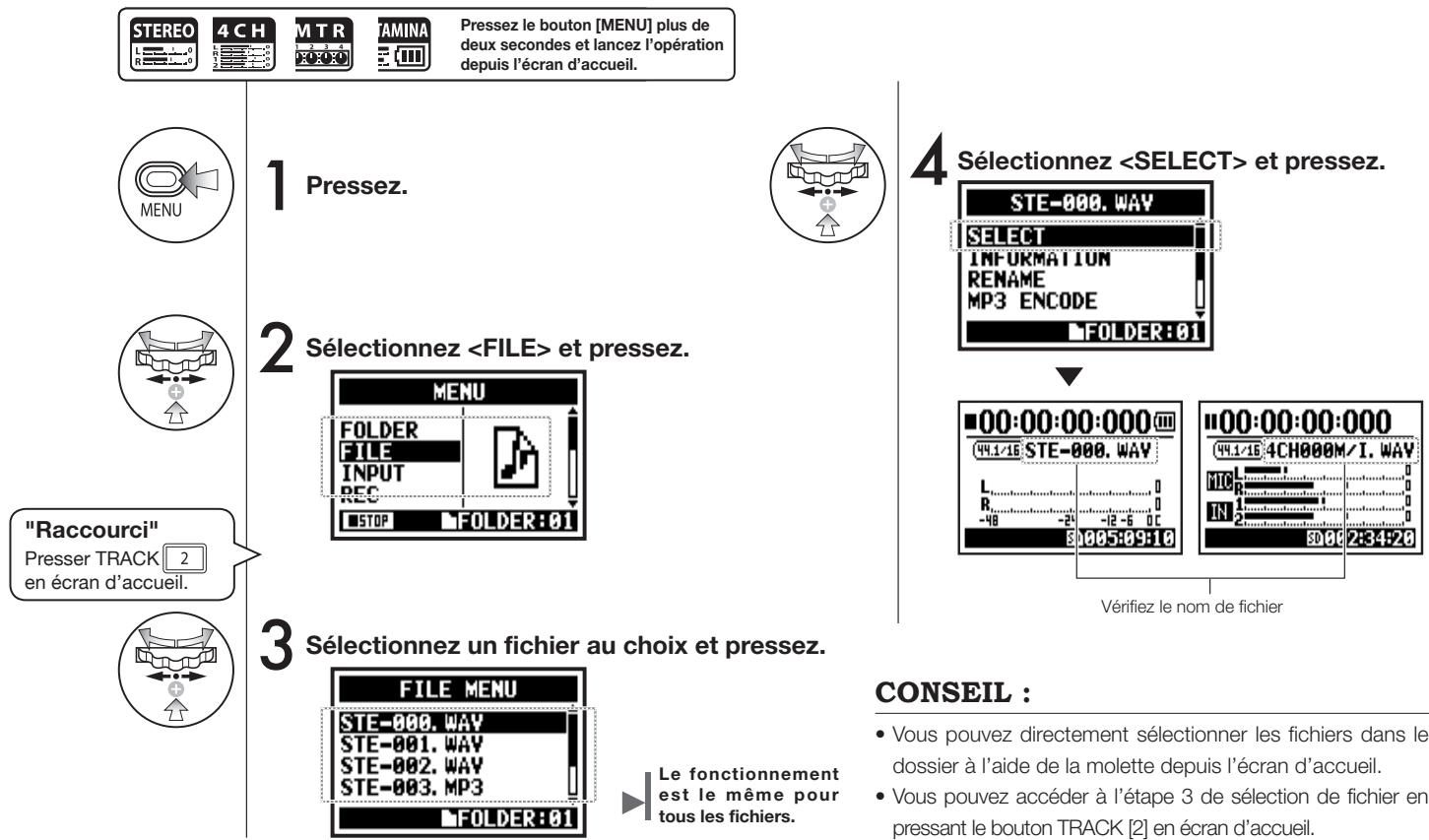

4-01 Lecture : lecture de fichiers (modes STEREO, 4CH et stamina)

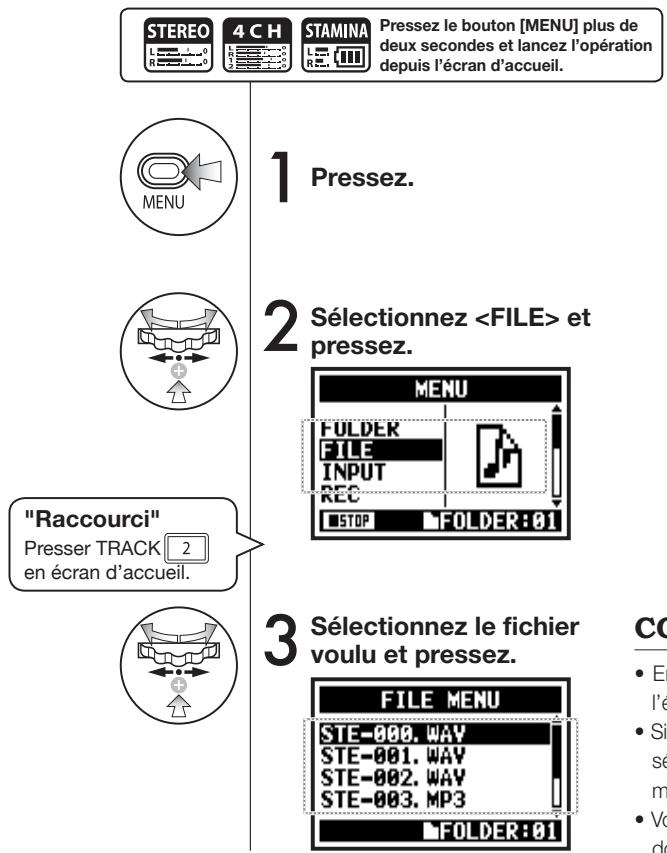

Immédiatement après enregistrement, vous pouvez reproduire le fichier enregistré en pressant le bouton [LECTURE/PAUSE]. Si vous préférez rappeler ultérieurement des fichiers pour les reproduire, suivez les étapes ci-dessous.

"Raccourci"

Vous pouvez sélectionner le fichier dans les dossiers en écran d'accueil.

Vous devez vérifier le nom de fichier.

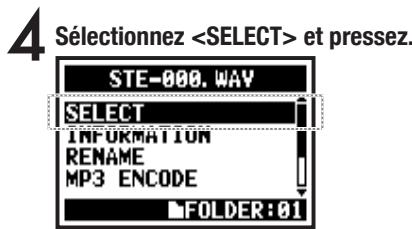

Conseil :

• En écran d'accueil, vous pouvez passer directement à l'étape 3 en pressant simplement le bouton TRACK [2].
• Si vous pressez le bouton [LECTURE/PAUSE] après avoir sélectionné le fichier, la lecture du fichier sélectionné démarre immédiatement.
• Vous pouvez sélectionner les fichiers directement dans le dossier en utilisant la molette depuis l'écran d'accueil.

Ref.

Sélection de fichier P.104

4-02 Lecture : mode de lecture

En plus du mode de lecture ordinaire, vous pouvez également choisir de

1) ne dire qu'un fichier, 2) dire un fichier en boucle et 3) dire en boucle tous les fichiers.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

4 [Lancement de la lecture] Pressez.

3 Sélectionnez un mode de lecture et pressez

PLAY ALL	Lit tous les fichiers du dossier.
PLAY ONE	Lit un seul fichier.
REPEAT ONE	Lit en boucle un seul fichier.
REPEAT ALL	Lit en boucle tous les fichiers du dossier.

Sélectionnez le mode voulu.

Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

4-03 Lecture : réglage des marqueurs

Pendant la lecture d'un fichier, vous pouvez créer des marqueurs aux endroits vouluS.

Vous sous-poucerez ainsi y accéder facilitatement durant la lecture.

• La fonction marquée n'est disponible qu'avec le format WAV.
• Le nombre maximal de marqueurs pour un fichier est de 99.
• Une fois défini, un marqueur ne peut pas être supprimé.

Conseil :

• En pressant le bouton [REC] durant l'enregistrement, vous pouvez créer des marqueurs.
• Vous pouvez voir les marqueurs du fichier dans.

4-04 Lecture : lecture en boucle

La lecture en boucle vous permet de faire répétitivement la partie de fichier comprise entre deux points A et B disponibles.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 [Lancement de la lecture] Pressez.

5 [Définition du point A]

Pressez.

Le point A se déplace.

Un marqueur est placé sur le point A, A se change en B et se déplace.

6 [Définition du point B] Pressez.

La lecture se fait répétitivement (en boucle) entre les deux points marqués.

CONSEIL :

Vous pouvez régler les points [A] et [B] à l'arrêt.

Conseil :

Déplacement par pression longue.

Attention :

Quand vous vous déplacez dans le fichier à l'aide des boutons [AVANCE] et [RETOUR] et lorsque vous pressez le bouton moins de deux secondes (pression rapide), vous passez automatiquement au fichier suivant. S'il y a un marqueur, vous accédez au point ainsi marqué. Pressez le bouton [AVANCE] ou [RETOUR] plus de deux secondes (pression longue) et vous pouvez accéder au point voulu.

Après avoir réglé les points A et B, presser le bouton [REC] permet d'annuler tous les réglages.

Durant l'enregistrement et la lecture, vous ne pouvez faire aucun réglage après l'étape 3 de.

Lecture en boucle

Fixation/effacement des points A et B	REC
Arrêt	■
Lecture/pause du fichier	▲\u
Maintenir la touche plus d'une seconde pour avancer/reculer rapidement	▲▲
Presser simplement le bouton pour avancer et reculer dans les fichiers * Toutefoils, s'il y a des marqueurs dans un fichier WAV, ces boutons vous font vous déplacer de marqueeur en marqueeur.	▲▲

Vous pouvez régler la vitesse de lecture du fichier.

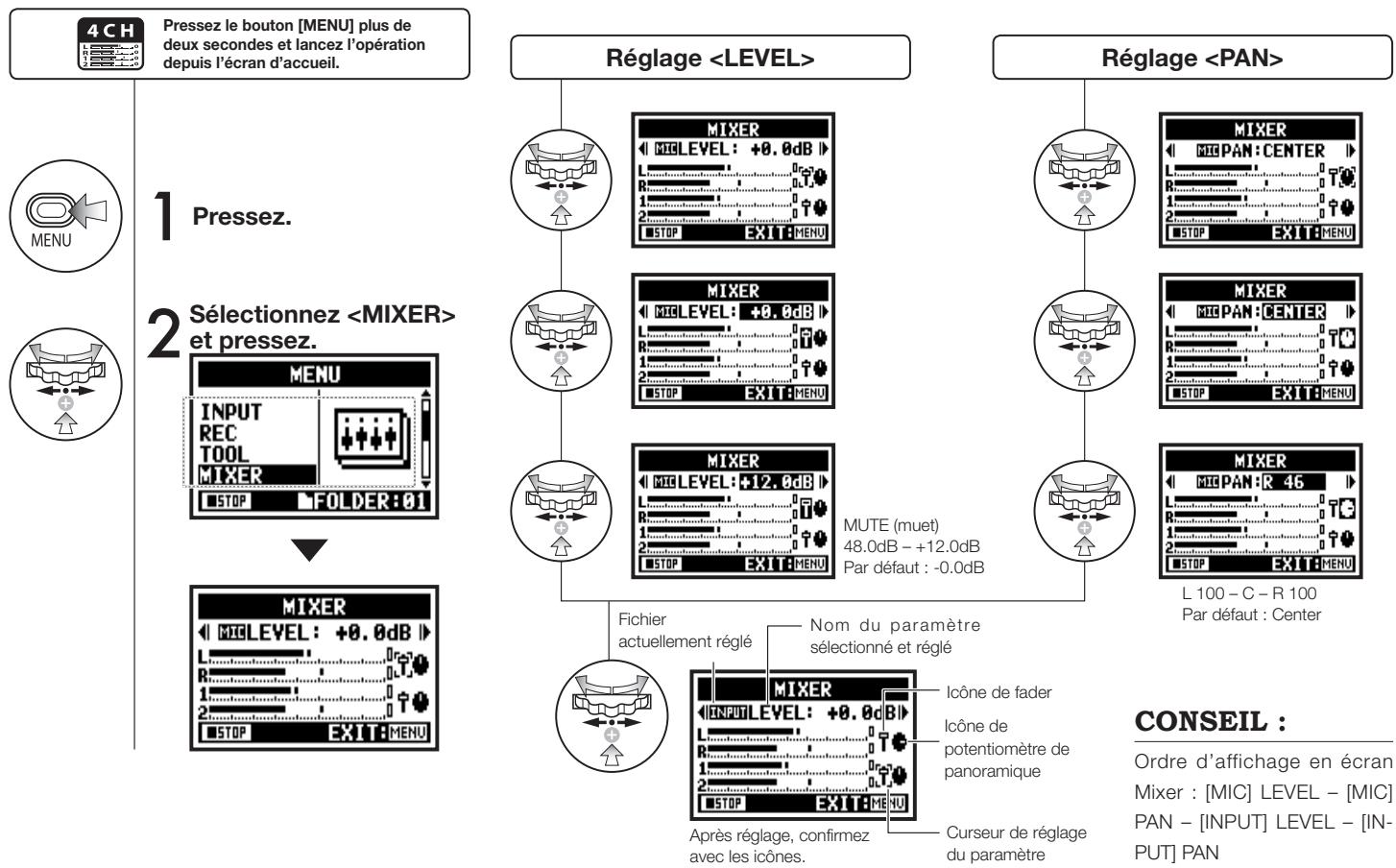

4-06 Lecture : mélangeur

Vous pouvez répéter deux fichiers stéréo en mode 4CH en réglant leur niveau (LEVEL) et leur panoramic (PAN).

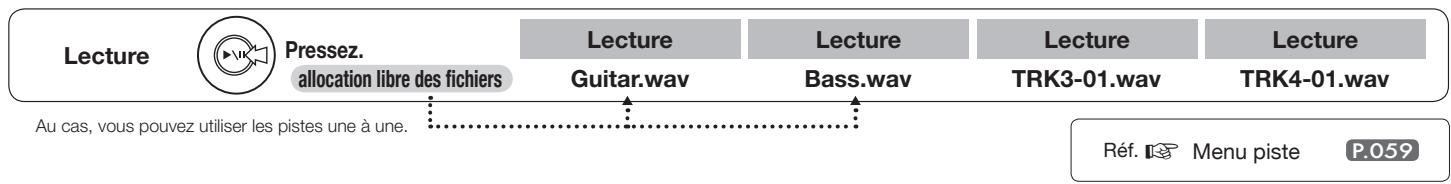

4-07 Lecture : lecture de fichiers (mode MTR)

Il y a différentes méthodes de lecture en mode MTR : les fichiers sont créés différemment en fonction du mode

d'enregistrement et sont librement alloués aux pistes qui les reproduisent simultanément.

Vous souspouce acceder a un point d'enregistrement ou a n'importe quel point desire a l'aide du compteur qui indique le temps ecoulé.

Pressé le bouton [MENU] plus de deux secondes et lance l'opération depuis l'écran d'acc.

1 Sélectionnez les chiffres du compteur dans l'écran d'accueil et pressez.

2 Réglez l'heure : Sélectionnez l'unité heures / minutes / secondes voulue.

3 Changez la valeur et pressez.

INFO: Heures : minutes : secondes : 1/1000e de seconde

Vous pouvez désigner le dossier du résultat de l'enregistrement et du fichier à reproduire.

• Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.
• Vous pouvez sélectionner n'importe lequel des dix en mode STEREO/ STAMINA et 4CH.

Conseil :

Vous pouvez appeler l'écran de sélection de dossier en pressant le bouton TRACK [1] en écran d'accueil.

Vous pouvez sélectionner les fichiers à reproduire dans la liste de fichiers.

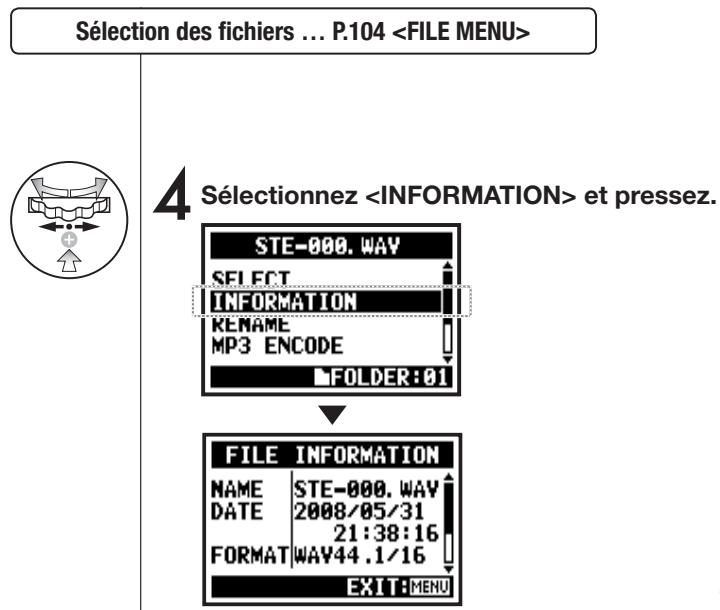

Cette fonction affiche des informations sur le fichier sélectionné.

NAME	Nom du fjichier.
DATE	Date d'enregistrement du fjichier ou date de modification s'il a été créé par un ordinateur ou un autre apparil.
FORMAT	Format du fjichier. * En mode MTR, l'affichage est MONO ou STEREO.
SIZE	Taille du fjichier (ko ou Mo).
TIME	Durée d'enregistrement du fjichier.

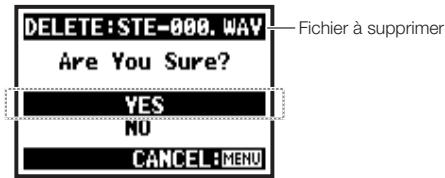

Pour supprimer le fichier sélectionné.

Sélection des fichiers... P.104

4 Sélectionnez et pressez.

5 Sélectionnez et pressez.

Attention!

Une fois supprimé, un fichier ne peut plus être récupéré.

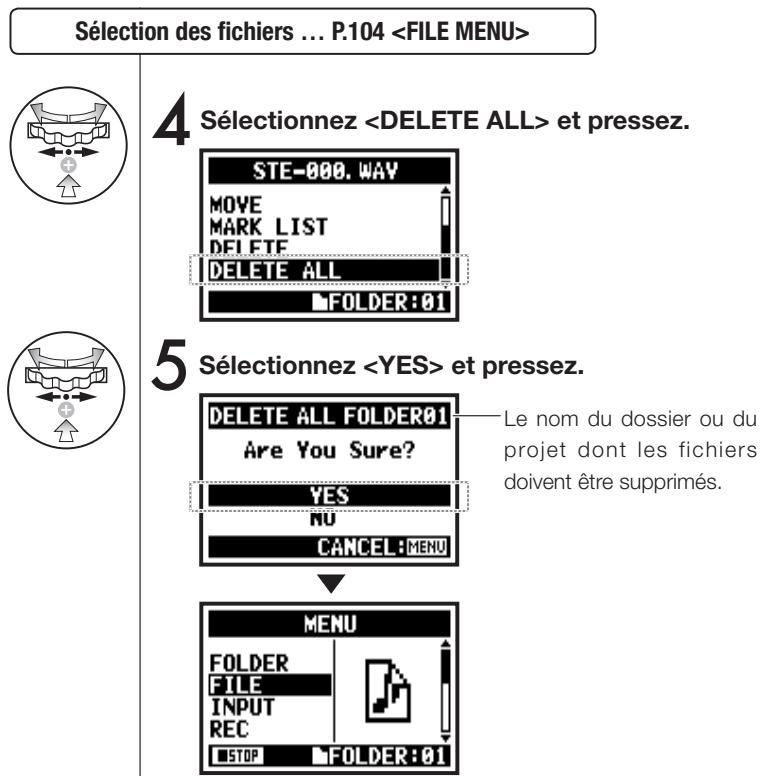

Pour supprimer tous les fichiers d'un dossier ou projet.

Une fois supprimé, un fichier ne peut plus être récapacité.

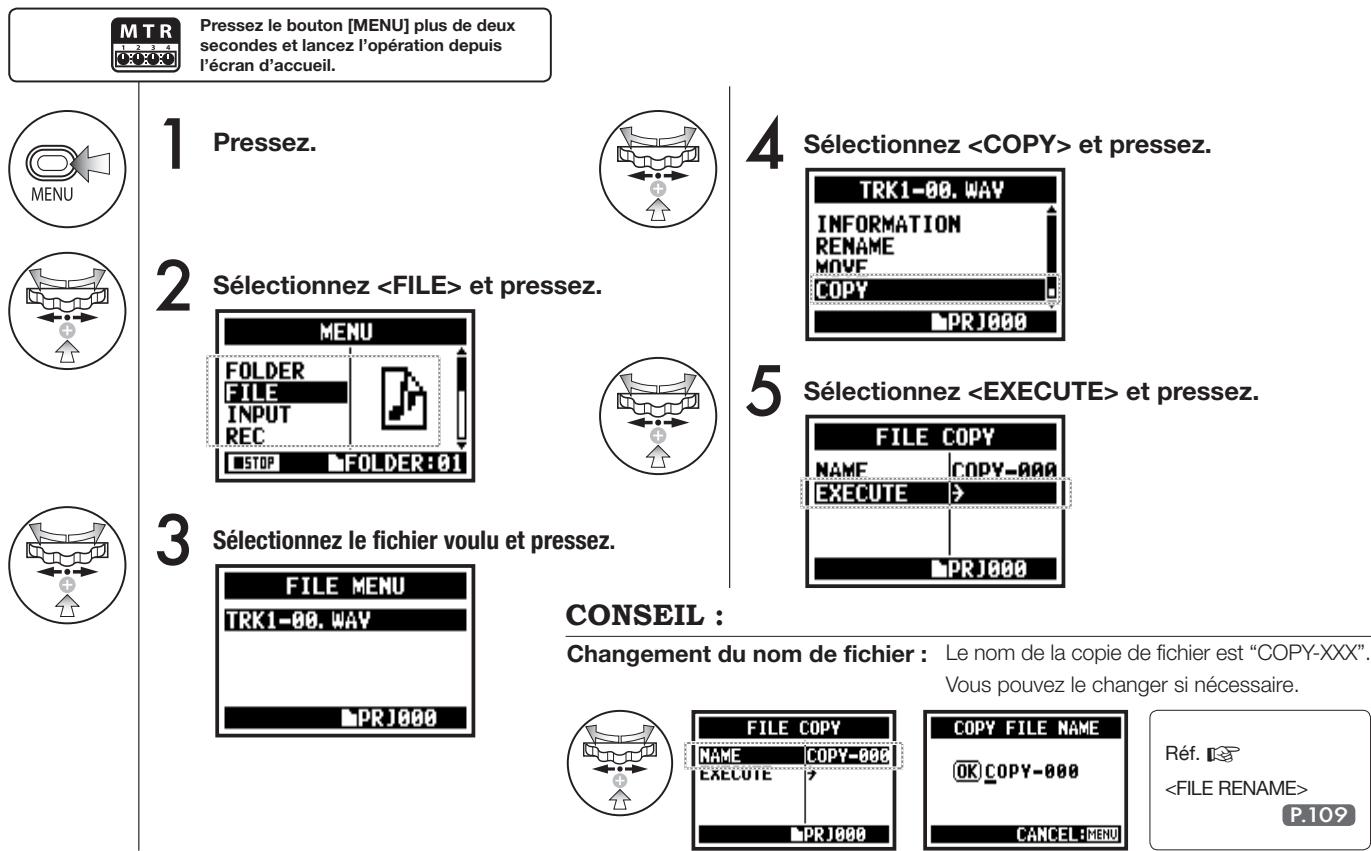

En mode MTR, vous pouvez copier un fichier dans le même projet. Cette fonction est pratique lorsque vous préférez travailler sur une copie ou éviter une erreur de remplacement à l'enregistrement ou pour une sauvegarde.

5-07 Édition-sortie : changement de nom de fichier

En mode STEREO, MTR et STAMINA, vous pouvez changer un nom de fichier.

En mode 4CH, les noms de fichier ne peuvent pas être changés.

Sélection des fichiers... P.104

1. Sélectionnez et pressez.

6 [Saisie d'un caractère] Sélectionnez.

Sélectionnez le caractère avec la molette.

5 [Changement de caractères] Sélectionnez et pressez.

Sélectionnez le caractère à changer.

7 Pressez.

Pressez la molette et le changement est alors confirmé

Sélectionnez et pressez.

Presser la molette et le caractère s'affiche en négatif.

Conseil :

Affichage quand le nom de fichier dépasse 12 caractères.

Quand le nom d'un fichier dépasse 12 caractères, un symbole de triangle apparait pour indiquer qu'il existe d'autres caractères en dehors de l'écran.

Lorsque vous changez les caractères, leur ordre d'affichage est le suivant :

(ESpace)!#$%&'()+,-0123456789;=@ABCDEFGHIJKLMNOPQRSTUVWXYZ[!^_abcdefghijklmnpqrstuvwxyz}~

Si deux fichiers portent le même nom, le message "This file name already exists!" (ce nom de fichier existe déjà) apparait. L'écran précédent revient et vous devez créer un autre nom.

En mode STEREO, vous pouvez encoder un fichier WAV au format MP3 (débit numérique réglable).

Sélection des fichiers... p.104

4 Sélectionnez et pressez.

7 Sélectionnez et pressez.

5 Sélectionnez et pressez.

6 Sélectionnez le débit numérique voulu et pressez.

Conseil :

• Le fichier encodé est automatiquement baptisé "Nom du fichier d'origine.mp3"
• Vous ne pouvez pas avoir deux fichiers portant le même nom. Si l'écran affiche "The file name already exists!", sélectionnez pour renommer le fichier.

Débit numérique sélectionnable (unité : kb/s)

48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320, VBR (débit variable) Par défaut: 128 kb/s

Ref.

P.109

Cette fonction ramène automatiquement à 0 dB le niveau maximal du fichier pour une qualité sonore améliorée et une plus grande constance audio.

Sélection des fichiers... P.104

4 Sélectionnez et pressez.

5 Sélectionnez et pressez.

La fonction n'est disponible que pour le format WAV.

5-10 Édition-sortie : encodage de reproduction

Cette fonction permet d'encoder en fichier stéreo un fichier WAV 4CH STEREO.

Les fichiers encodés sont conservés dans le mode STEREO.

Sélection des fichiers... P.104

Sélectionnez

4 Sélectionnez et pressez.

4CH800M/L. WAY

SELECT

INFORMATION

STEREO ENCODE

NORMALIZE

FOLDER:01

Configurez-le : Vous devez activer le mélangeur ("mixer") avant de lancer l'encodage.

Sélectionnez et pressez.

FILE STEREO ENCODE

MIXER

ENABLE

SAVE IN

EXECUTE

FULDER01

FOLDER:01

6 Sélectionnez votre option et pressez.

MIXER ENABLE

ENABLE

DISABLE

FOLDER:01

Ref.

P.100

ENABLE

Active le mélangeur.

DISABLE

Désactive le mixer. En d'autres termes, le mixage des fichiers se fait à part égale.

Selectionnez

Sélectionnez que la détenteur du mode STEREO ou sauvegarder les fichiers encodes.

Sélectionnez et pressez.

Exécution

9 Sélectionnez et pressez.

8 Sélectionnez le dossier de sauvegarde et pressez.

Conseil :

Vous ne pouvez pas avoir deux fichiers portant le même nom. Si l'écran affiche "The file name already exists!", sélectionnez pour renommer le fichier.

Les fichiers encodés sont stockés dans le dossier.

Le fichier est automatiquement baptisé comme celui du mode 4CH mais M/I est transformé en MIX.

Ref.

P.109

Vous pouvez visualiser la liste des marqueurs présents dans un fichier WAV.

4 Sélectionnez et pressez.

• Ce symbole indique des interruptions de l'enregistrement.
• Ce symbole indique un marqueur créé par l'utilisateur.

Le H4n place automatiquement un marqueur en cas d'interruption de l'enregistrement.

Conseil :

S'il n'y a pas de marquee dans le fichier analysé, "No Mark!" (pas de marquee) s'affiche.

Décrochage (saut) du son d'une carte SD

Quand vous transférez des données enregistrées sur une carte SD, parfois, la vitesse du traitement est insuffisante et des décrochages sonores se produisent.

La vitesse de traitement diffère selon le mode, le type de format d'enregistrement, de carte SD etc. Si la charge de travail est légère, il y a peu de risques de décrochages.

	Mode STEREO	Mode 4CH
Lourd	WAV 96 kHz/24 bits	WAV 48 kHz/24 bits
	WAV 96 kHz/16 bits	WAV 44,1 kHz/24 bits
	WAV 48 kHz/24 bits	WAV 48 kHz/16 bits
	WAV 44,1 kHz/24 bits	WAV 44,1 kHz/16 bits
Léger	WAV 48 kHz/16 bits
	WAV 44,1 kHz/16 bits
	MP3

change à l'opposé des cas où la charge est élevée. Dans ce cas, changez pour un format moins lourd.

Ref.

P.051

Réglage des marqueurs

P.096

En mode STEREO, vous pouvez scinder les fichiers à l'endroit de votre CHOIX

Sélection des fichiers... p.104

4 Sélectionnez et pressez.

5 [Lancement de la lecture] Pressez.

Au-dessus : position actuelle dans le fichier

Au-dessous : temps actuel dans le fichier

6 [Scinder à la position] Vous devez presser au point de scission désiré.

7 Sélectionnez et pressez.

Fonctionnement des boutons avec

Scission	REC
Lecture ou pause du fichier	«▼»
Maintien du bouton plus d'une seconde : avance et retour rapides	«←»
Maintien moins d'une seconde (simple pression) : le fichier marqué saute au marqueur adjacent.	«←»

Conseil :

• Après la scission, il y aura deux fichiers : la première portion verra la lecture [A] ajoutée à son nom et la seconde la lecture [B].

Cette fonction sert à déplacer les fichiers dans un autre dossier ou mode.

Sélection des fichiers... P.104

4 Sélectionnez et pressez.

5 Sélectionnez et pressez.

6 Sélectionnez le mode de destination.

7 Sélectionnez et pressez.

8 Sélectionnez le dossier (projet) à déplacer.

Ref.

P.118

P.109

Format des fichiers déplacables

Seuls les fichiers stéreo peuvent être déplacés dans le dossier stéreo. Les fichiers mono ne le peuvent pas. Seuls les fichiers 4CH peuvent aller dans les dossiers 4CH. - Pour un déplacement dans un projet MTR, le format doit être 44,1 kHz/16 bits. - Si vous essayez de déplacer des fichiers d'un format autre, "44.1 kHz/16 bit WAV Format Only!" s'affiche.

Déplacement en dossier MTR. Pour un déplacement dans le mode MTR, un dossier de projet doit être préparé. S'il n'y a pas de dossier de projet, "No Project!" s'affiche.

Ici, vous pouvez créer un nouveau projet gérant votre musique comme une unité et faire les réglages de piste audio ou d'effet en mode MTR.

Pour changer le nom du nouveau projet.

Sélectionnez et pressez.

Sélectionnez le caractère à changer et pressez.

OK PRJ000

CANCEL: MENU

CANCEL

Sélectionnez et pressez.

Numérotation des projets

Le H4n numérote automatiquement en partant du plus petit numéro disponible. - Vous ne pouvez pas changer le nombre. - Vous pouvez utiliser le même nom dans plusieurs projets.

Quand vous changez les caractères, ils défilent dans l'ordre ci-dessous :

!#"#$%&'()*+,-./0123456789::;<=>?@ ABCDEFGHIJKLMNOPQRSTUVWXYZ[]^_abcdefgh ijklmnpqrstuvwxyz{}

Sélectionnez les autres projets conservés sur la carte SD.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez le projet désiré et pressez.

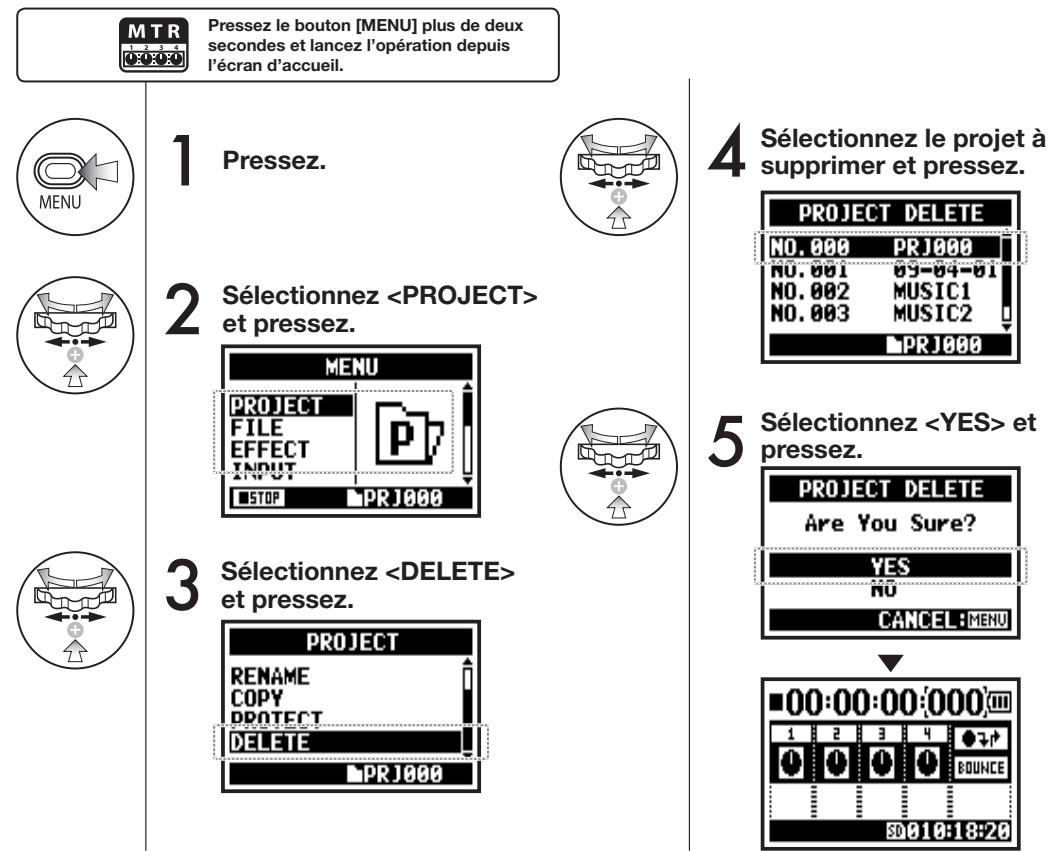

Cette fonction sert à supprimer un projet.

Une fois le projet supprimé, vous ne pouvez pas le restaurer.

Conseil :

Vous ne pouvez pas supprimer un projet protégé. Vous devez le déprotéger avant d'effectuer la suppression.

Ref.

P.125

Vous pouvez changer le nom d'un projet.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez le projet dont le nom doit être changé et pressez.

Quand vous changez les caractères, ils défilent dans l'ordre suivant :

!" # $ % &'( ) * +, -

. / 0 1 2 3 4 5 6 7 8 9 ; < = > ? @

ABCDEFGHIJKLMNOPQRSTUWXYZ[

abcdefghijklmnopqrstuvwxyz;

5 Sélectionnez le caractère à changer et pressez.

PROJECT RENAME

PROJECT RENAME

CANCEL: REU

6 Changez le caractère et pressez.

PROJECT RENAME

CANCELMENU

Sélectionnez et pressez.

Conseil :

Numéro de projet :

• Le H4n numérote automatiquement en partant du plus petit numéro disponible.
• Vous ne pouvez pas changer le nombre.
• Vous pouvez utiliser le même nom dans plusieurs projets.

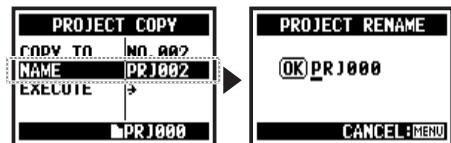

Vous pouvez copier le projet et créer un nouveau projet portant un nouveau numéro.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez et pressez.

Conseil :

Changer le numéro du projet ou stocker la copie.

Affiche le plus petit numéro non encore utilisé.

Changer le nom de projet après la copie.

Ref.

P.121

5-19 Édition-sortie : report de pistes

Vous pouvez réunir en mono ou stéréo le mixage des enregistrements faits en mode MTR.

Sélectionnez le format du fichier résultat

4 Sélectionnez et pressez.

5 Sélectionnez le type de fichier et pressez

STEREO

Fichier stéreo

MONO

Fichier mono

Exécution

6 Sélectionnez et pressez.

Conseil :

Le report ou Bounce est l'action qui consiste à réunir en un fichier stéreo ou mono les fichiers de données musicales présents sur différentes pistes.

L'opération crée un nouveau fichier dans le même projet.

Vous ne pouvez pas utiliser cette fonction en enregistrement ni en lecture.

5-20 Édition: protection de projet

Utiliser la fonction de protection (PROTECT) sur votre projet empêche de scinder ses pistes et de changer les fichiers qu'il contient.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

1. Sélectionnez et pressez.

Le symbole indique que le projet est protégé.

Si vous essayez de changer un fichier alloué à une piste, "Project Protected" (projet protégé) s'affichera.

Conseil :

La fonction est une protection utile contre les modifications involontaires d'un projet musical terminé.

Vous pouvez régler la durée de deux tréclairs de l'écran LCD.

Pressé le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

4 Sélectionnez la durée voulue et pressez.

OFF	Rétroéclairage constamment éteint.
ON	Rétroéclairage constamment allumé.
15sec	Rétroéclairage maintainu 15 secondes après la的最后一 minute utilisation de touche.
30sec	Rétroéclairage maintainu 30 secondes après la的最后一 minute utilisation de touche.

• Par défaut : 15 secondes.

Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

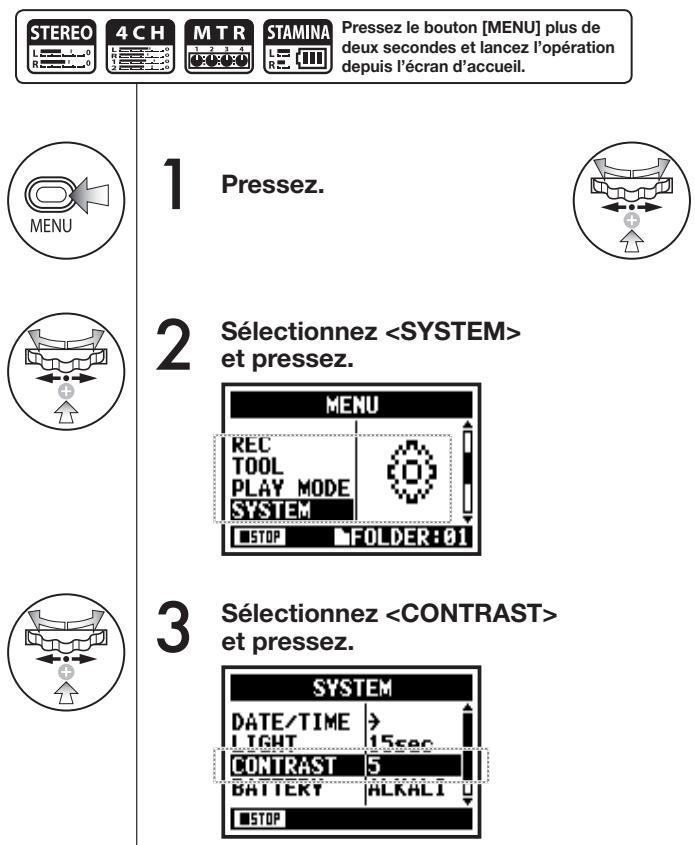

6-02 Utilitaires : contraste de l'écran

Règle le contraste de l'écran.

Changez la valeur et pressez.

• Vous pouvez régler le contraste de 1 à 8. Plus le chiffre est élevé, plus le contraste l'est.

• Par défaut : 5

Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

6-03 Utilisables : type de piles

En indiquant votre type de piles, le H4n peut correctement afficher l'autonomie restante.

Sélectionnez le type de piles et pressez.

ALKALINE	Piles alcalines
Ni-MH	Batteries nickel hydride de métal

• Par défaut : ALKALINE

Piles pouvant être utilisées :

• Veillez utiliser des piles alcalines ou des batteries nickel-métal-hydrure.
• Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

Après démarrage, la version du H4n peut être visualisée.

Pressez le bouton [MENU] plus de deux secondes et lancez l'opération depuis l'écran d'accueil.

1 Pressez.

2 Sélectionnez et pressez.

3 Sélectionnez et pressez.

Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

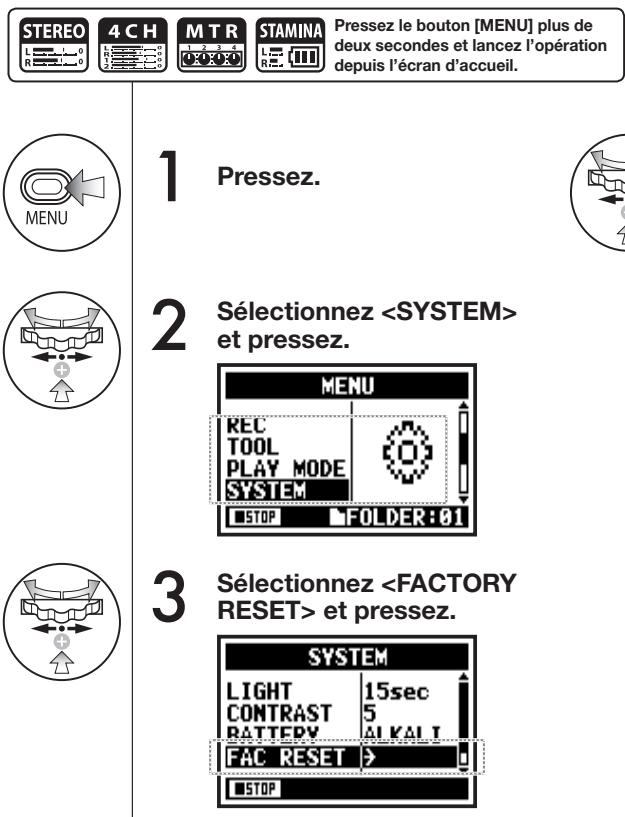

6-05 Utilitaires : réinitialisation

Cette fonction ramène tous les réglages à leur valeur d'origine telle qu'à la sortie d'usine.

4 Sélectionnez et pressez.

• Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.
• Attention: si vous lancez la réinitialisation, tous les réglages conservés par l'unité seront effacés et replacés par les réglages d'origine tels qu'à la sortie d'usine.

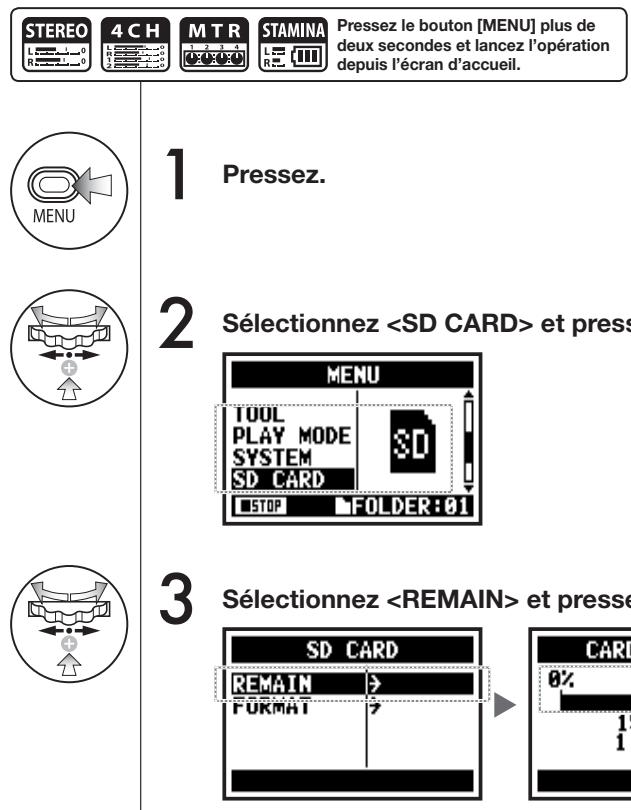

6-06 Utilitaires : espace mémoire restant

Cette fonction vous permet de confirmer l'espace restant libre sur la carte SD.

Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

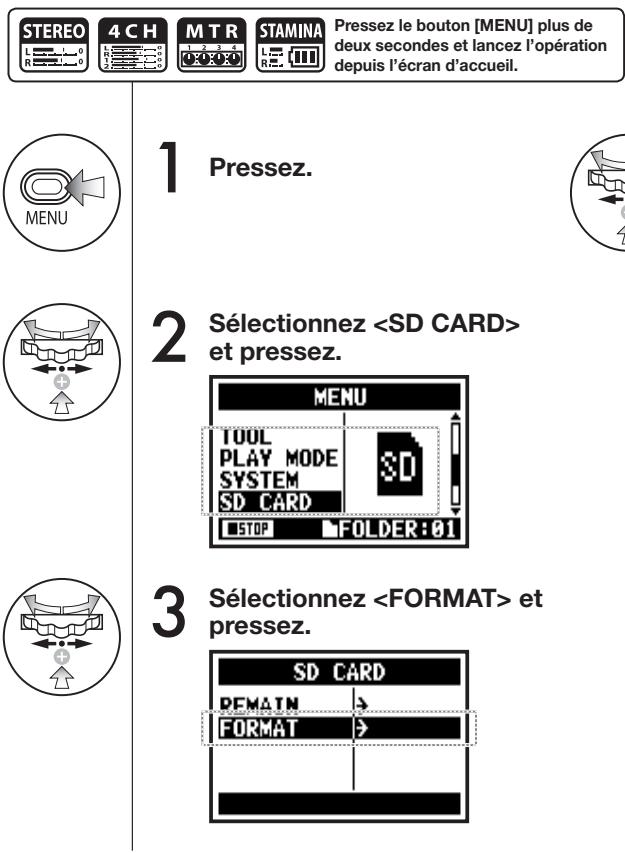

Permet de formater la carte SD pour qu'elle soit utilisable par le H4n.

Conseil :

Si vous insérez dans le H4n une carte SD non formée pour lui, il affiche "Format Card?" (formater la carte?) au démarrage.

• Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.
• Attention : quand vous formatez la carte SD, toutes ses données sont effacées.
• Les cartes SD utilisées pour un ordinateur ou un appareil photo numérique doivent être formatées par le H4n avant de pouvoir être utilisées par lui.

Ref.

Carte SD des H4 et H2

P.134

6-08 Utilitaires : mise à jour

Si le H4n (avec sa carte SD) est connecté à un ordinateur ayant accès à internet, vous pouvez télécharger des mises à jour du logiciel du H4n.

1 Ordinateur L'ordinateur peut fonctionner sous Windows et MacOS.

Ouvrez le site web de ZOOM sur l'ordinateur et téléchargez le logiciel système le plus récent. [http://www.zoom.co.jp]

Ouvrez le site web de ZOOM sur l'ordinateur et téléchargez le système le plus récent. (VERSION)>

2 Ordinateur H4n Pour connecter le H4n et l'ordinateur, reliez-les avec un câble USB.

Reliez le H4n à l'ordinateur avec le câble USB.

Reliez le H4n à l'ordinateur avec le câble USB.

Sélectionnez et pressez.

Vous devez copier les données de la carte SD présentes dans le H4n depuis l'ordinateur.

Le logiciel système télécharge doit être copié dans le répertoire racine de la carte SD du H4n.

Ordinateur H4n

Déconnectez l'ordinateur et le H4n.

Allumez l'appareil tout en maintenant pressé le bouton [LECTURE/PAUSE].

Sélectionnez et pressez.

Conseil :

Branchez l'appareil à un ordinateur et sélectionnez. Le H4n sera reconnu comme un lecteur de carte SD et vous pourrez l'utiliser.

Débranchez en suivant la routine de déconnexion depuis l'ordinateur.

Ref.

SYSTEM (VERSION)>

P.129

6-09 Utilitaires : comment utiliser les cartes SD de H2 et H4

Si vous utilisez dans le H4n des cartes SD de H2 ou H4, vous pouvez transférer leurs fichiers et projets dans le H4n.

1 Insérez la carte SD de H2/H4 dans le H4n et faites démarrer l'appareil.

2 Sélectionnez MOVE FILES puis et pressez.

• Les fichiers stéréo de H2/H4 et les projets de H4 seront transférés dans les dossiers stéréo et projets MTR du H4n.
• Une fois converties pour H4n, ces cartes SD ne sont plus reconnues par un H2/H4.
• Les projets sont transférés comme de nouveaux projets dans le H4n, à partir du plus petit numéro.
• Si le transfert amène le H4n à héberger plus de 1000 projets, le transfert s'arrête et "Project Full !" s'affiche. H2 Files Are Located on SD Card.
• Vous devez réduire le nombre de projets présents dans le H4n pour poursuivre le transfert.

Conseil :

Si le même nom de fichier existe déjà dans le dossier de transfert, ce message apparait. Renommez alors le fichier avec.

Liste des principales caractéristiques par mode

MODE	STEREO	4CH	MTR	STAMINA
Format d'enregistrement	WAV stéroyo : 44,1/48/96 kHz 16/24 bits MP3 stéroyo : 48, 56, 64, 80, 96, 112, 128, 160,192, 224, 256, 320 kb/s, VBR (débit variable) 44,1kHz	WAV stéroyo x 2 : 44,1/48 kHz 16/24 bits	WAV stéroyo, WAV mono 44,1 kHz 16 bits, ces quatre pistes peuvent être réunies	Type WAV 44,1 kHz/16 bits uniquement (format fixe)
Nombre maximal de pistes simultanément enregistrables	2 pistes (1 piste stéroyo)	4 pistes (2 pistes stéroyo)	2 pistes (1 piste stéroyo, 2 pistes mono)	2 pistes (1 piste stéroyo)
Limitation de taille de filchier	2 Go * En mode STEREO et 4CH, vous nevez faire des fischiers séparés si l'enregistrement dépasse 2 Go.
Création de filchier en enregistrement	Sauvegarde toujours le filchier initial (impossible de replacer)	Sauvegarde toujours le filchier initial (impossible de replacer)	Sélectionnez le remplacement (Overwrite) ou un nouvel enregistrement (Always New)	Sauvegarde toujours le filchier initial (impossible de replacer)
Lieu de sauvegarde de filchier	Sauvegarde dans les 10 dossiers du mode STEREO	Sauvegarde dans les 10 dossiers du mode 4CH	Réunissez plusieurs fischiers sous l'égide d'un projet	Sauvegarde dans les 10 dossiers du mode STEREO
Changement du nom de filchier	OK	Impossible	Impossible	OK
Changement du nom de dossier	Impossible	Impossible	Impossible	Impossible
Fonction de marquage	OK (fichiers WAV uniquement)	OK (fichiers WAV uniquement)	Impossible	OK (fichiers WAV uniquement)

Liste des menus de réglages disponibles dans chaque mode

SYSTEM	STEREO	4CH	MTR	STAMINA
DATE/TIME	△	△	△	△
BACK LIGHT	○	○	○	○
LCD CONTRAST	○	○	○	○
BATTERY TYPE	○	○	○	○
FACTORY RESET	△	△	△	△
SD CARD	STEREO	4CH	MTR	STAMINA
FORMAT	△	△	△	△
REMAIN	△	△	△	△
USB	STEREO	4CH	MTR	STAMINA
AUDIO IF	△	△	△	-
STORAGE	△	△	△	-
MODE	STEREO	4CH	MTR	STAMINA
MODE	△	△	△	-
FOLDER SELECT	STEREO	4CH	MTR	STAMINA
FOLDER SELECT	△	△	-	△
FILE	STEREO	4CH	MTR	STAMINA
FILE INFORMATION	△	△	△	△
FILE RENAME	△	△	△	△
FILE MP3 ENCODE	△	-	-	-
NORMALIZE	△	△	-	-
DIVIDE	△	-	-	-
MOVE	△	△	△	-
MARK LIST	△	△	-	△
FILE DELETE	△	△	△	△
FILE DELETE ALL	△	△	△	△
FILE STERO ENCODE	-	△	-	-
FILE COPY	-	-	△	-

INPUT SETTING	STEREO	4CH	MTR	STAMINA
LO CUT	○	○	-	○
COMP/LIMIT	○	○	-	-
MONITOR	○	○	○	○
REC LEVEL AUTO	△	△	-	△
MONO MIX	△	-	-	△
MS STEREO MATRIX	○	○	-	-
PHANTOM	○	○	○	○
PLUG-IN POWER	○	○	○	○
REC SETTING	STEREO	4CH	MTR	STAMINA
REC FORMAT	△	△	-	-
AUTO REC	△	△	-	△
PRE REC	△	△	-	-
FILE NAME	△	-	-	△
TOOL	STEREO	4CH	MTR	STAMINA
TUNER	△	△	△	-
METRONOME*	○	○	○	-
A-B REPEAT	△	△	-	-
SPEED	△	-	-	-
PLAY MODE	STEREO	4CH	MTR	STAMINA
PLAY MODE	△	△	-	△
REC MODE	STEREO	4CH	MTR	STAMINA
REC MODE	-	-	△	-
EFFECT	STEREO	4CH	MTR	STAMINA
EDIT	-	-	○	-
IMPORT	-	-	△	-

PROJECT	STEREO	4CH	MTR	STAMINA
NEW PROJECT	-	-	△	-
SELECT	-	-	△	-
RENAME	-	-	△	-
COPY	-	-	△	-
DELETE	-	-	△	-
PUNCH IN/OUT	STEREO	4CH	MTR	STAMINA
PUNCH IN/OUT	-	-	○*	-
BOUNCE	STEREO	4CH	MTR	STAMINA
BOUNCE	-	-	△	-

... Vous pouvez faire ce réglage en enregistrement et en lecture. ** est une exception.... Vous ne pouvez pas faire ce réglage en enregistrement ni en lecture.

- Types d'effet de préampli guitare

FD CLEAN	Son clair de TwinReverb Fender ('65)
VX CLEAN	Son clair d'AC30 Vox
HW CLEAN	Son clair de Custom 100 Hiwatt
UK BLUES	Son clair de Bluesbreaker 1962 Marshall
BGcrunch	Son crunch de MK Mesa Boogie
MS #1959	Son crunch de Marshall 1959
PV DRIVE	Son à haut gain de 5150 Peavey
RECT VNT	Son à haut gain utilisant le canal rouge du Dual Rectifier Mesa Boogie (mode vintage)
DZ DRIVE	Son à haut gain du canal 3 du Diezel Herbert
TS+FDcmb	Combinaison d'ampli combo Fender et de TS-9 Ibanez
SD+MSstk	Combinaison d'ampli multicorps Marshall et de SD-1 BOSS
FZ+MSstk	Combinaison de FuzzFace et d'ampli multicorps Marshall

Les 12 types d'effet ci-dessus ont les mêmes paramètres.

(1) CABINET	0 – 2	Règle l'intensité du son de baffle.
(2) GAIN	0 – 100	Règle le gain du préampli (intensité de distorsion).
(3) BASS	-12 – 12	Règle l'accentuation/atténuation des graves.
(4) MIDDLE	-12 – 12	Règle l'accentuation/atténuation des mediums.
(5) TREBLE	-12 – 12	Règle l'accentuation/atténuation des aigus.
(6) LEVEL	1 – 100	Règue le niveau du signal après passage par le module PREAMP.
(7) ZNR (ZOOM Noise Reduction)	OFF, 1 – 16	Règue la sensibilité du circuit réducteur de bruit développé par ZOOM..

ACO SIM	Cet effet fait sonner une guitare électric quarme une gui-tare acoustique.
(1) TOP	0 - 10	Règle le son de corde caractéristique d'une guitare acoustique.
(2) BODY	0 - 10	Règle le son de caisse caractéristique d'une guitare acoustique.
(3) BASS	-12 - 12	Règle l'accentuation/atténuation des graves.
(4) MIDDLE	-12 - 12	Règle l'accentuation/atténuation des méduins.
(5) TREBLE	-12 - 12	Règle l'accentuation/atténuation des aigus.
(6) LEVEL	1 - 100	Règle le niveau du signal après passage par le module PPREP.
(7) ZNR (ZOOM Noise Reduction)	OFF, 1 - 16	Règle la sensibilité du circuit réducteur de bruit développé par ZOOM.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ces noms ne sont utilisés que pour illustrer les caractéristiques sonores et n'indiquent aucune affiliation avec ZOOM CORPORATION.
• Types d'effet de préampli basse

SVT	Simulation du son d'un SVT Ampeg.
BASSMAN	Simulation du son d'un Bassman 100 Fender.
HARTKE	Simulation du son d'un HA3500 Hartke.
SUP-Bass	Simulation du son d'un Super Bass Marshall.
SANSAMP	Simulation du son direct Bass Driver DI Sansamp.
TUBE PRE	Son de préamplificateur à lampes original de ZOOM.

Les 6 types d'effet ci-dessus ont les mêmes paramètres.

(1) CABINET	0 – 2	Règle l'intensité du son de baffle.
(2) GAIN	0 – 100	Règle le gain du préampli (intensité de distorsion).
(3) BASS	-12 _ 12	Règle l'accentuation/atténuation des graves.
(4) MIDDLE	-12 _ 12	Règle l'accentuation/atténuation des médiums.
(5) TREBLE	-12 _ 12	Règle l'accentuation/atténuation des aigus.
(6) BALANCE	0 – 100	Règle la balance de mixage entre le signal avant module et celui après module. Des valeurs plus élevées donnent un taux de signal post-module plus élevé.
(7) LEVEL	1 – 100	Règle le niveau du signal après passage par le module PREAMP.
(8) ZNR (ZOOM Noise Reduction)	OFF, 1 – 16	Règle la sensibilité du circuit réducteur de bruit développé par ZOOM.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs déteneurs respectifs. Ces noms ne sont utilisés que pour illustrer les caractéristiques sonores et n'indiquent aucune affiliation avec ZOOM CORPORATION.
• Types d'effet de préampli micro

VO MPRE	Préampli avec caractéristiques optimisées pour les voix.
AG MPRE	Préampli avec caractéristiques optimisées pour enregistrer une guitare acoustique.
FlatMPRE	Préampli avec caractéristiques neutres.

Les 3 types d'effet ci-dessus ont les mêmes paramètres.

(1) COMP	OFF, 1 - 10	Règle le taux qui maintain le niveau dans une certaine plage en atténuant les signaux de haut niveau et en renforçant les signaux de bas niveau.
(2) DE-ESSER	OFF, 1 - 10	Règle le degré d'atténuation des sibilants.
(3) LOW CUT	OFF, 1 - 10	Règle la fréquence d'un contrôle pour atténuer le bruit de basse fréquence facilement capité par un micro.
(4) BASS	-12 - 12	Règle l'accentuation/atténuation des graves.
(5) MIDDLE	-12 - 12	Règle l'accentuation/atténuation des médiums.
(6) TREBLE	-12 - 12	Règle l'accentuation/atténuation des aigus.
(7) LEVEL	1 - 100	Règle le niveau du signal après passage par le module PREAMP.
(8) ZNR (ZOOM Noise Reduction)	OFF, 1 - 16	Règle la sensibilité du circuit réducteur de bruit développé par ZOOM.

- Types d'effet compresseur/limiteur

RackComp	C'est un comprésseur qui atténue les signaux de haut niveau et renforce les signaux de bas niveau.
(1) THRESHOLD	0 - 50	Règle le niveau seul du comprésseur.
(2) RATIO	1 - 10	Règle le taux de compression du comprésseur.
(3) ATTACK	1 - 10	Règle la vitesse d'attaque du comprésseur.
(4) LEVEL	2 - 100	Règle le niveau du signal après passage par le module EFX.

LIMITER	C'est un limiteur qui attene les signaux de haut niveau dépissant un certain seuil.
(1) THRESHOLD	0 – 50	Règle le niveau seuil du limiteur.
(2) RATIO	1 – 10	Règle le taux de compression du limiteur.
(3) RELEASE	1 – 10	Règle la vitesse de relâchement du limiteur après chute du signal sous le niveau seuil.
(4) LEVEL	2 – 100	Règle le niveau du signal après passage par le module EFX.

- Types d'effet de modulation

AUTO WAH	C'est un effet de wah-wah automatique asservi à l'intensité du signal entrant.
(1) POSITION	Before, After	Sélectionne la position d'insertion du module EFX : “Before” avant le module PREAMP et “After” après le module PREAMP.
(2) SENSE	-10 - -1, 1 - 10	Règle la sensibilité de l'effet.
(3) RESONANC	0 - 10	Règle la caractéristique de résonance de l'effet.
(4) LEVEL	2 - 100	Règle le niveau du signal après passage par le module EFX.

PHASER	Cet effet produit un son ayant un caractère pulsatile.
(1) POSITION	Before, After	Sélectionne la position d'insertion du module EFX : “Before” avant le module PREAMP et “Af-ter” après le module PREAMP.
(2) RATE	0 – 50,Réf. P144	Règla la vitesse de modulation.
(3) COLOR	4STAGE,8STAGE,INVERT 4,INVERT 8	Sélectionne le type de son d'effet.
(4) LEVEL	2 – 100	Règla le niveau du signal après passage par le module EFX.

TREMODO	Cet effet fait varier cycliquement le volume.
(1) DEPTH	0 - 100	Règle la profondeur de modulation.
(2) RATE	0 - 50,Réf. P144	Règle la vitesse de modulation.
(3) WAVE	UP 0 - 9,DOWN 0 - 9,TRI 0 - 9	Permet la sélection de la forme d'onde de modulation.Les réglages possibles sont UP (dents de scie mon-tantes),DOWN (dents de scie descendantes) et TRI(triangulaire). Des valeurs plus élevées entrainant plus d'échéage des pics d'onde, ce qui renforce l'effet.
(4) LEVEL	2 - 100	Règle le niveau du signal après passage par le module EFX.
RING MOD	Cet effet produit un son résonant métallique. Régler le paramètre de fréquence change spectaculàrement le caractère du son.
(1) POSITION	Before, After	Séléctionne la position d'insertion du module EFX : “Before” avant le module PREAMP et “AFTER” après le module PREAMP.
(2) FREQ	1 – 50	Régle la fréquence de modulation.
(3) BALANCE	0 – 100	Régle la balance entre son d'origine et son d'effet.
(4) LEVEL	2 – 100	Régle le niveau du signal après passage par le module EFX.

SLOW ATK	Cet effet adoucit l'attaque de chaque note, donnant un son de style "jeu au violon".
(1) POSITION	Before, After	Sélectionne la position d'insertion du module EFX : "Before" avant le module PREAMP et "AFTER" après le module PREAMP.
(2) TIME	1 - 50	Règle le temps de montée.
(3) CURVE	0 - 10	Règle la courbe de changement de volume d'attaque.
(4) LEVEL	2 - 100	Règle le niveau du signal après passage par le module EFX.
CHORUS	Cet effet mélange une composante transposée variable au signal d'origine, donnant un son résonant plein.
ENSEMBLE	C'est un ensemble de chorus avec mouvement tridimensionnel.

Les 2 types d'effet ci-dessus ont les mêmes paramètres.

(1) DEPTH	0 – 100	Règle la profondeur de modulation.
(2) RATE	1 – 50	Règle la vitesse de modulation.
(3) TONE	0 – 10	Règle la tonalité.
(4) MIX	0– 100	Règle le niveau du son d'effet mélange au son d'origine.

FLANGER	Cet effet produit un son résonant et fortement ondulant.
(1) DEPTH	0 – 100	Règle la profondeur de modulation.
(2) RATE	0 – 50, Rèf. P144	Règle la vitesse de modulation.
(3) RESONANC	-10 – 10	Règle les caractéristiques de résonance de l'effet.
(4) MANUAL	0 – 100	Règle la plage de fréquences dans laquelle opère l'effet.

STEP	Effet spécial qui change le son selon un motif à paliers.
(1) DEPTH	0 – 100	Règle la profondeur de modulation.
(2) RATE	0 – 50,Réf. P144	Règle la vitesse de modulation.
(3) RESONANC	0 – 10	Règle les caractéristiques de résonance de l'effet.
(2) SHAPE	0 – 10	Règle l'enveloppe du son d'effet.

VIBE	C'est un effet de vibrato automatique.
(1) DEPTH	0 – 100	Règla profondeur de modulation.
(2) RATE	0 – 50,Réf. P144	Règla la vitesse de modulation.
(3) TONE	0 – 10	Règla la balance entre son d'origine et son d'effet.
(4) BALANCE	0 – 100	Cét effet fait varier le son comme un modulator de paroles.
CRY	Cet effet fait varier le son comme un modulator de pa-roles.
(1) RANGE	1 - 10	Règle la plage de fréquences dans laquelle opère l'effet.
(2) RESONANC	0 - 10	Règle les caractéristiques de résonance de l'effet.
(3) SENSE	-10 - -1, 1 - 10	Règle la sensibilité de l'effet.
(4) BALANCE	0 - 100	Règle la balance entre son d'origine et son d'effet.
PITCH	Cet effet transpose le son vers le haut ou le bas.
(1) SHIFT	-12 - 12, 24	Règle la transposition en demi-tons.
(2) TONE	0 - 10	Règle la tonalité.
(3) FINE	-25 - 25	Affine la transposition au centième de demi-ton prés.
(4) BALANCE	0 - 100	Règle la balance entre son d'origine et son d'effet.

• Types d'effet delay/reverb

AIR	Cet effet donne une profondeur spatiale au son en re-producingant l'ambiance d'une pièce.
(1) SIZE	1 – 100	Régle la taille de l'espace simulé.
(2) REFLEX	0 – 10	Régle la quantité de réflexions sur les murs.
(3) TONE	0 – 10	Régle la tonality.
(4) MIX	0 – 100	Régle le niveau du son d'effet mélangié au son d'origine.
DELAY	C'est un retard long pouvant atteindre 5000 millisecond.
ECHO	Simule un écho à bande avec un long temps de retard pouvant atteindre 5000 millisecond.
ANALOG	Simule un retard analogique au son chaud avec un long temps de retard pouvant atteindre 5000 millisecond.
Les 3 types d'effet ci-dessus ont les mêmes paramètres.
(1) TIME	1 – 5000ms, * RÉf. P144	Régle le temps de retard.
(2) FEEDBACK	0 – 100	Régle la quantité de réinjection.
(3) HIDAMP	0 – 10	Régle les caractéristiques d'amortissement du son retardé dans les haute fréquences.
(4) MIX	0 – 100	Régle le niveau du son d'effet mélangié au son d'origine.

• ms = millisecondes.

RvsDelay	C'est un retard inversé avec un long temps de retard pouvant atteindre 2500 milliseconds.
(1) TIME	10 - 2500ms, * RÉf. P144	Règle le temps de retard.
(2) FEEDBACK	0 - 100	Règle la quantité de réinjection.
(3)HIDAMP	0 - 10	Règle les caractéristiques d'amortissement du son retardé dans les hautes fréquences.
(4) BALANCE	0 -100	Règue la balance entre son d'origine et son d'effet.

ms = millisecondes.

HALL	Cet effet reverb simule l'acoustique d'une salle de concert.
ROOM	Cet effet reverb simule l'acoustique d'une pièce.
SPRING	Cet effet simule une reverb à ressort.
ARENA	Cet effet simule un grand site tel qu'un stade.
T ROOM	Cet effet simule l'acoustique d'une pièce carrelée.
M SPRING	Cet effet simule une reverb à ressort au son clair et bril-lant.

Les 6 types d'effet ci-dessus ont les mêmes paramètres.

(1) DECAY	1 – 30	Règla durée de reverb.
(2) PRE DLY	1 – 100	Règla le retard séparant son d'origine et début du son réverbéré.
(3)TONE	0 – 10	Règla la tonalité.
(4) MIX	0 – 100	Règla le niveau du son d'effet mélange au son d'origine.

Les paramètres avec un symbole <> peuvent être réglés en unités de note, en employant le tempo comme référence. Les durées de note sont les suivantes selon les réglages sélectionnés.

3	Triple croche	3	Blanche de triolet	3	3 noires
3	Double croche	3	Croche pointée	3	3 noires
3	Noire de triolet	3	Noire
3	Double croche pointée	3	Noire pointée
3	Croche	3	2 noires	3	20 noires

• La plage de notes qui peut être réellement sélectionnée dépend du paramètre.
• Certaines combinaisons de tempo et de symbole de note peuvent entraîner des valeurs dépassant la plage permise pour le paramètre. Dans ce cas, la valeur sera automatiquement divisée par 2. Si cela ne permet toujours pas de rester dans la plage permise, elle est divisée par 4.

Liste des patches du H4N

Les patches d'effet de cette liste peuvent être utilisés en mode 4 pistes et lorsque le H4n fonctionne comme interface audio (avec une fréquence d'échantillonnage de 44,1 kHz).

Catégorie	N°	Nom de patch	Description	Module PREAMP	Module EFX
Guitare	00	Fender Clean	Son clair de base optimisé pour l'enregistrement.	FD CLEAN	OFF
	01	Natural Cho	Son de chorus clair polyvalent pour des applications allant du jeu en arpège au jeu méloïdique.	OFF	ENSEMBLE
	02	FunkyCutting	Grand son pour un jeu rythmique "cutting" funky style années 70.	FD CLEAN	AUTO WAH
	03	Clean Lead	Son convenant au jeu en solo, caractérisé par un retard clair avec réglage de tempo d'environ 120 BPM.	HW CLEAN	DELAY
	04	Vox Clean	Son Mersey beat popularisé par les Beatles utilisant l'AC30TBX Vox.	VX CLEAN	LIMITER
	05	Light AcoSim	Simulation de guitare acoustique idéale pour le jeu en balayage.	ACO SIM	HALL
	06	Clean Comp	Son de compresseur naturel qui diffère de celui d'une pédale comprésur conventionnelle.	FD CLEAN	RackComp
	07	CuttingPhase	Phaser avec une grande diversité d'applications pour des styles de rythmique cut variés.	OFF	PHASER
	08	Smooth Trem	Son trémolo qui met délicatement en valeur aussi bien les accords que les arpèges délicats.	FD CLEAN	TREMOLO
	09	Deep Vibe	Son de vibrato donnant du corps aux effets sonores et aux sons de groupe.	OFF	VIBE
	10	Octave Down	Unisson avec distorsion auquel s'ajoute l'octave inférieure.	TS+FDcmb	PITCH
	11	MS Crunch	Son crunch de Bluesbreaker Marshall qui suit de près votre jeu au mediator.	UK BLUES	RackComp
	12	Full Crunch	Simulation du polyvalent Mk III Mesa Boogie pour l'accompagnement ou le solo.	BGcrunch	RackComp
	13	Air Crunch	Son crunch avec une sensation légère et aérienne.	UK BLUES	AIR
	14	Blues Tone	Solide renfort pour les solos en Blues et Rock'n Roll.	TS+FDcmb	ROOM
	15	Crossover	Son saturaé avec l'exact chorus nécessaire pour la Fusion et le Crossover.	BGcrunch	ENSEMBLE
	16	Peavey Lead	Son à haut gain du 5150 Peavey convenant aux accords puissants, aux riffs rapides ou aux solos techniques.	PV DRIVE	OFF
	17	Diezel Rift	Son de riff lourd utilisant une simulation Diezel Herbert.	DZ DRIVE	OFF
	18	Rectify Lead	Simulation du son à haut gain du Rectifier Mesa Boogie.	RECT VNT	RackComp
	19	Melody Line	Son retardé pour tout jourer, d'une métodie à des solos improvisés.	PV DRIVE	DELAY
	20	Classic MS	Son modélisé sur le SuperLead 100 Marshall 1959.	MS #1959	ROOM
	21	Fuzz Box	Son fuzz distinct utilisant une combinaison Fuzz Face + son Marshall.	FZ+MSstk	SPRING
	22	Air Lead	Son saturé du Mk III Mesa Boogie à la fois ample et fougueux.	BGcrunch	AIR
	23	Jet Flanger	Son d'avion à réaction bien connu rendant les accords plus exprissifs.	SD+MSstk	FLANGER
	24	Wah Lead	Son wah-wah lourd associant distorsion et wah-wah automatique, convenant au jeu solo.	SD+MSstk	AUTO WAH
Basse	25	Hartke	Son compact modélisé sur le HA3500 HARTKE.	HARTKE	OFF
	26	Bassman	Son de basse standard inspiré par le BASSMAN 100 FENDER.	BASSMAN	OFF
	27	SVT	Son de basse rock modélisé sur le SVT AMPEG.	SVT	OFF
	28	SuperBass	Son sature modélisé sur le SuperBass MARSHALL 1992.	SUP-Bass	OFF
	29	SANSAMP	Simule le son direct du BASS DRIVER DI SANSAMP.	SANSAMP	OFF
	30	Studio Pre	Ce son direct de préampli à lampes est très polyvalent.	TUBE PRE	OFF
	31	Pick Bass	Son du HA3500 Hartke optimisé pour le jeu au mediator.	HARTKE	OFF
	32	Chorus Bass	Son avec mélange de chorus, convenant au jeu métodique.	BASSMAN	ENSEMBLE
	33	Slap Comp	Son de compresseur, permettant la libre sélection de styles, que ce soit slap, mediator ou jeu au doigt.	SVT	RackComp
	34	Flange Bass	Son de basse avec flanger comme en musique Fusion.	TUBE PRE	FLANGER
Micro	35	StandardComp	Compresseur standard optimisé pour l'enregistrement.	FlatMPRE	RackComp
	36	Studio Comp	Son de compresseur convenant à l'enregistrement de voix.	VO MICPRE	RackComp
	37	Chorus Vocal	Son de chorus profond pour les voix solos.	VO MICPRE	CHORUS
	38	Flange Vocal	Son de flanger pour des voix calmes en musique pop.	VO MICPRE	FLANGER
	39	Light Vocal	Son d'effet pour des voix brillantes et articulées.	FlatMPRE	ROOM
	40	Spring	Son d'effet avec usage efficace d'une reverb à ressort.	VO MPRE	SPRING
	41	Arena	Son de reverb profund comme si l'on chantait dans un stade.	VO MPRE	ARENA
	42	Doubling	Effet de doublage conventionnel.	VO MPRE	DELAY
	43	Lead Vocal	Effet de retard convenant aux parties vocales principales.	VO MPRE	DELAY
	44	Analog Echo	Son d'écho vocal utilisant un effet de retard analogique.	VO MPRE	ANALOG
	45	Reverse Trip	Son cadencé utilisant un retard inversé.	VO MPRE	RvsDelay
	46	AG Reverb	Combinaison préampli + reverb optimisée pour l'enregistrement au micro d'une guitare acoustique.	AG MPRE	ARENA
	47	AG Arpeggio	Combinaison préampli + chorus optimisée pour l'enregistrement au micro d'une guitare acoustique (jeu en arpège).	AG MPRE	CHORUS
	48	AG Ensemble	Combinaison préampli + ensemble optimisée pour l'enregistrement au micro d'une guitare acoustique (jeu en arpège).	AG MPRE	ENSEMBLE
	49	AG Lead	Combinaison préampli + retard optimisée pour l'enregistrement au micro d'une guitare acoustique (jeu solo).	AG MPRE	DELAY
50 - 59		VIDE

* Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs et n'indiquent aucune affiliation avec ZOOM CORPORATION. Tous les noms de produit et d'artiste ne sont destinés qu'à illustrer les caractéristiques sonores que nous avons utilisées comme référence lors du développement de ce produit.

Caractéristiques techniques du H4N

Enregistrure		MODE STEREO	MODE 4CH	MODE MTR
	Nombre de pistes enregis-trables simultanément	2	4	2
	Nombre de pistes lisibles simultanément	2	4	4
	Durée d'enregistre-ment	4 Go (SDHC)Environ 380 minutes(en piste stéreo WAV 44,1 kHz/16 bits)Approx. 68 hours(en piste stéreo MP3 44,1 kHz/128 kb/s)* Durées d'enregistrement approximatives. Les durées réelles peuvent varier avec les conditions d'enregistrement.
	Taille maximale de fichier	2 Go
	Projets	1000/carte
	Compteur temporel	Heures/minutes/seconds/milliseconds
	Autres fonctions	Ré-enregistrement partiel, Report, Boucle A-B
Effets	Modules	2
	MODE STEREO / MODE 4CH : LO CUT, COMP/LIMITER MODE MTR : module PRE AMP , module EFX
	Types	50
	Patches	60
	Accordeurs	Chromatique, Guitare, Basse, Open A/D/E/G, DADGAD
Métronome	Sources sonores	5
	Mesure	1/4 - 8/4, 6/8, sans accent
	Tempo	40,0 - 250,0 BPM
Conversion A/N	24 bits	24 bits, surréchantillonnage 128 fois
Conversion N/A	24 bits	24 bits, surréchantillonnage 128 fois
Support d'enreg.	Carte SD (16 Mo - 2 Go), carte SDHC (4 Go - 32 Go)
Type de données	Format WAV
		Quantification 16/24 bits
	<Enregistrement/lecture>	Fréquence d'échéantillonnage 44,1/48/96 kHz

Type de données	Format MP3
	<Enregistrement>		Débit numérique 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 kb/s, VBR (débit variable)
			Fréquence d'échantillonnage 44,1 kHz
	< Lecture>		Débit numérique 32, 40, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 kb/s, VBR (débit variable)
			Fréquence d'échantillonnage 44,1/48 kHz
Écran	128 x 64 points		LCD full-dot (rétroéclairé)
Entrées	Entrée [1] [2]		Prise mixte XLR (symétrique)/jack standard (asymétrique)Impédance d'entrée(entrant symétrique) 1 kΩ, point chaud sur broche 2(entrant asymétrique) 480 kNiveau d'entrée(entrant symétrique) -10 dBm -42 dBm(entrant asymétrique) +2 dBm -32 dBm
	Micro stéroy intégré		Microphone unidirectionnel à condensateurGain +7 dB - +47 dB
	Micro externe		Mini jack stéroyImpédance d'entrée 2 kNiveau d'entrée -7 dBm -47 dBm
Sorties	Ligne/casque	Ligne	Impédance de charge de sortie 10 kΩ ou plusNiveau de sortie nominal -10 dBm
		Casque	20 mW+20 mW (sous 32 Ω)
	Haut-parleur mono		400 mW 8 Ω
Alimentationfantôme	48 V, 24 V, OFF
USB	USB 2.0 haute vitesse, fonctionnement comme mémoire de masse,fonctionnement comme interface audioLes fonctions USB peuvent bénéficier de l'alimentation par bus USB
Alimentationrequisite	CC 5 V 1 A par adaptateur secteur (AD-14 ZOOM),Piles IEC R6 (taillie AA) x 2
Durée d'enregistr en continu	6 heures (environ)		11 heures (mode STAMINA)
Dimensions	73 (L) x 156,3 (P) x 35 (H) mm
Poids	280 g

• 0 dBm = 0,755 Vrms * Aspect et caractéristiques sont sujets à modification sans préavis.

Si vous pensez que quelque chose ne va pas dans votre appareil

En cas de problème durant le fonctionnement du H4n, vérifie d'abord les points suivants.

Problèmes en cours d'enregistrement/lecture

• Vérifiez les connexions à votre système d'écoute et le réglage de volume du système.
• Vérifiez que le réglage de niveau de volume des pistes 1-4 est approprié.

L'enregistreur s'arrête durant la lecture

• Quand la lecture est effectuée avec une piste armée pour l'enregistrement, un fichier-temporaire est créé dans le H4n. Si la capacité mémoire encore disponible sur la carte SD est faible, le fichier-temporaire peut utiliser tout l'espace restant, entraînant l'arrêt de la lecture. Dans un tel cas, annulez l'armement de la piste en question.

• Vérifiez les réglages des sources d'entrée ( P.047)
• Vérifiez les réglages des entrées [1], [2] et [MIC] ( P.047)
• Vérifiez si le niveau d'enregistrement est bien réglé ( P.047)
• Si les entrées [1]/[2] sont utilisées, essayez de monter le niveau de sortie de l'instrument connecté.
• Quand la fonction d'écoute de contrôle (Monitor) ( P.071) est désactivée, le signal entrant ne peut être entendu que si une piste est armée pour l'enregistrement ou si l'enregistreur est armé pour l'enregistrement.

• Vérifiez que le bouton [REC] et le bouton de la piste de destination d'enregistrement sont allumés en rouge.
• Si un projet est protégé, l'enregistrement est impossible. Utilisez un autre projet ou désactive la protection ( P.125).
• Vérifiez qu'une carte SD est insérée dans sa fente. Vérifi
• Si l'indication "Card Protected" s'affiche, la carte SD est protégée contre l'écriture. Faites glisser le sélecteur de protection contre l'écriture en position non protégée.

• Vérifiez que le niveau des pistes 1-4 n'est pas totalement bas.
• Vérifiez qu'il y a suffisamment d'espace libre sur la carte SD.

Autres problèmes

• Vérifiez que la section d'effet est activée. La section d'effet est par défaut déactivée en mode STEREO et en mode 4CH.

• Vérifiez que la prise à laquelle l'instrument est connecté est sélectionnée comme source d'entrée.

• Vérifiez que le système d'exploitation de l'ordinateur répond aux besoins indiqués en page 035.
• Pour que le H4n soit reconnu par l'ordinateur, le mode USB doit être préalablement sélectionné sur le H4n ( P.033)

Chromatique P75

Entree P78

Étalonnage▶P77

GUITAR, OPEN G, DAGDAG P78

Types P78

Alimentation fantôme P32

Alimentation par mini-jack P31

Alimentation par piles/secteur P17

Annulation de réglage P25

Arrêt automatique d'enregistrement P66

Always New (mode d'enregistrement) P58

Boutons de transport P21

H2-H4 P134

Espace mémoire restant P131

Lecteur de carte SD, H4n utilise comme P35

Changement de nom (Effet)▶P87

Changement de nom (Fichier) P109

Changement de nom (Projet) P121

Compresseur/limiteur (COMP/LIMIT) ▷ P69

Connexion USB

Alimentation par bus USB P35

H4n utilise comme interface audio P33

H4n utilise comme lecteur de carte SD P35

Commutateur d'alimentation P19

Connexions P29

Copyright (Avertissements) P7

Couplage stéréo P60

Date et aujourd'hui (DATE/TIME)▶P28

Débit numérique P51

Déplacement (MOVE) P117

Division (DIVIDE) P116

Dossier (Sélection) P103

Écran

Contraste P127

Rétroéclairage P126

Changement de nom P87

Édition P84

Effets P81

Importation P89

Liste des patches P145

Mémorisation P88

Module EFX P86

Module PRE AMP P85

Niveau P87

Types et paramètres d'effet P139

Encodage MP3 P111

Encodage stéréo P113

Enregistrement (Mode 4CH) P53

Enregistrement (Mode MTR) p55

Enregistrement (Mode STEREO/STAMINA) ▷ P49

Enregistrement automatique (AUTO REC) P65

Enregistrement de proximité P31

Enregistrement par micro externe P31

Enregistrement Over write P57

Espace mémoire restant P131

Étalonnage de l'accordeur

(CALIB/TUNER)▶P77

Changement de nom P109

Copie P108

Encodage MP3 P111

Encodage stéréo P113

Informations P105

Nom P52

Normalisation P112

Sélection P104

Suppression P106

Suppression de tous les fichiers P107

Format d'enregistrement▶P51

Formatage P132

Haut-parleur intégré P36

HOLD (Fonction) P20

Importation (Effet) P89

Interface audio (AUDIO I/F),

Utilisation du H4 comme P33

Enregistrement P93

Menu piste P60

Préparation P91

Lecture en boucle (AB repeat) ▶ P97

Liste des marqueurs P115

Liste des patches P145

LO CUT (Filtre coupe-bas) ▷ P68

Logiciel audio numérique > P34

Marqueurs P96

Mélangeur (MIXER) P100

Mémorisation (Effet) P88

Mise sous/hors tension P19.20

Bouton P25

Menu principal P43

Menu piste P59

Métronome P79

[MIC], [1] et [2] (Boutons d'entrée) P23

Microphones intégrés P30

Mise à jour du logiciel P133

Details P37-39

Écran d'accueil P41

Enregistrement P53

Lecture P94

Sélection P37-38

Mollette (Utilisation de la) P25

MONITOR (Fonction d'enregistrement)▶P71

MONO MIX (Fonction d'enregistrement) ▷ P72

MP3 (Format)▶P51

MS STEREO MATRIX

(Fonction d'enregistrement) P73

Écran d'accueil P42

Enregistrement P55

Enregistrement Always new P58

Enregistrement Over write P57

Lecture P101

Menu piste▶P59

Sélection P38

Modes de lecture P95

Modes du H4n P37-44

Module EFX/EFFET P86

Module PRE AMP P85

Detalls P37-39

Écran d'accueil P40

Enregistrement P49

Lecture P94

Sélection P38

Detalls P37-39

Écran d'accueil▶P40

Enregistrement P49

Lecture P94

Sélection P38

Niveau (Menu piste)▶P59

Niveau d'effet P87

Normalisation P112

Panorama de sortie (Menu piste) P59

Patch (Édition)▶P84

Piste d'enregistrement (sélection) P47

Pré-enregistrement (PRE REC) P67

Précautions de sécurité pour l'utiliser > P6

Changement de nom P121

Copie P122

Nouveau P118

Protection P125

Report P123

Selection P119

Suppression P120

Protection contre l'écriture P125

REC LEVEL AUTO P70

REC LEVEL P24

[REC] (Bouton) ▶ P21

Ré-enregistrement partiel (Punch In/Out) automatique P61

Ré-enregistrement partiel (Punch In/Out) manuel P63

Réinitialisation (FACTORY RESET) P130

Télécommande (option) P16·45

TRACK [1][2][3][4] (Boutons) P22

Type de piles P128

WAV (Format de fichier)▶P51

Mise au rebut des appareils électriques et électroniques usagés (applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas être traité comme un déchet domestique. À la place, il doit être amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez à empêcher les éventuelles conséquences négatives sur l'environnement et la santé humaine qui pourraient autrement être causées par un rejet inapproprié de ce produit. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.

H4NEXT handy recorder

4-4-3 Kanda-Surugadai, Chiyoda-ku, Tokyo 101-0062 Japan

Web Site: www.zoom.co.jp
