MODE D'EMPLOI SB-30 NIKON

Manuel d'utilisation

Merci pour votre acquisition du flash Nikon SB-30.

Le SB-30 est un flash compact, léger et polyvalent avec un nombre guide de 16 (avec la couverture angulaire 28mm , à 100 ISO, en m et à 20^ ). Les modes de flash disponibles sont les modes flash auto TTL, flash auto non-TTL et manuel. Il permet également la prise de vue multi-flash sans cable.

Principales fonctions du SB-30:

• Le SB-30 est un flash pratique permettant d'opérer en mode flash auto TTL, mode flash auto non-TTL et manuel avec les reflex Nikon non dotés de flash intégré.
• Le SB-30 peut être utilisé comme flash secondaire en prise de vue multi-flash avec ou sans cable avec tout COOLPIX ou reflex Nikon doté d'un flash intégré.
  Les gros plans au flash sont également possibles en abaisant la tete de flash et sans détacher le flash de l'appareil photo. Il est également possible de se servir du SB-30 comme télécommande infrarouge en prise de vue au flash sans cable pour déclencher les autres flashes secondaires.

Pour exploiter au moins les nombreuses possibilités de votre flash, prenez soin de dire attentivement ce manuel avant de l'utiliser.

• Le SB-30 permettant les mêmes opérations au flash que le SB-22s, prenez dans la partie photographie au flash du manuel d'utilisation de votre apparéil photo le SB-22s comme ↔reference si le SB-30 n'y est pas indiqué.
  (p.xx) rengoie à la page de reférence.

Conseils d'utilisation de votre flash

• Faites quelques essais de prise de vue avant toute grande occasion comme un mariage ou une remise de Diplômes,
• Les performances de votre flash SB-30 ont été optimisées en vue de leur utilisation avec les apparêils, les objectifs et les accessoires Nikon. Les apparêils et les accessoires d'autres marques risquent de ne pas répondre aux critères définis par Nikon pour les caractéristiques; quant aux apparêils et accessoires non conformés, ils peuvent endommager les composants du SB-30. Nikon ne peut donc garantir les performances du SB-30 s'il est utilisé avec des accessoires d'autres marques que Nikon.

Note

• Les apparéils photo Nikon N90s, N90, N70, N60, N55, N50, N8008, N8008s, PRONEA 6i, N6006, N6000, N5005, N4004 et N4004s sont vendus exclusivement aux Etats-Unis.
• Les apparèils photo Nikon de série N80 et N65 sont vendus exclusivement aux Etats-Unis, en Amérique centrale et en Amérique du sud.
• Les Nikon N2020 et N2000 sont vendus exclusivement aux Etats-Unis et au Canada.

Attention

• Les batteries ne doivent pas etre exposées à une chaleur excessive, telles que soleil, feu ou similaire.
• Les piles sèches ne doivent pas être chargées.
• N'exposez pas le SB-30 à l'eau sous peine de provoquer un court-circuit ou une inflammation.

Table des matieres

Preparation

Avant-propos 69

Conseils d'utilisation de votre flash. 70

Descriptif du flash 72

Sélecteur de mode 73

Angle d'inclinaison de la tete de flash 73

Installation de la pile 74

Mise sous/hors tension et mode veille 75

Installation sur la glissière porte-accessoire....77

Appareils utilisables et modes de flash disponibles. 78

Utilisation du SB-30 avec des reflex

Comme flash pratique

Modes flash auto. 80

Mode flash auto TTL. 80

Mode flash auto non-TTL. 81

Mode flash manuel. 86

Eclairage d'un suje etoigné avec le SB-30 et un apparéel comme un COOLPIX

Prise de vue en mode flash asservi sans cable...88

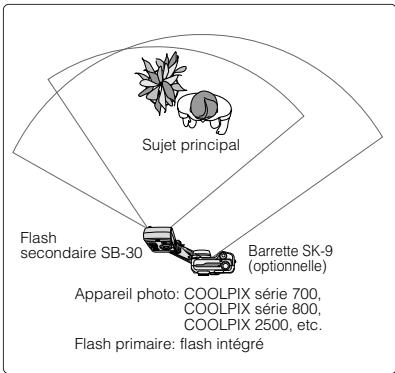

Photographer un sujet élognè avec le SB-30 et un apparéil photo dote d'un flash intégré comme le COOLPIX. 90

Photographier un sujet avec le SB-30 dissocié de l'appareil photo....92

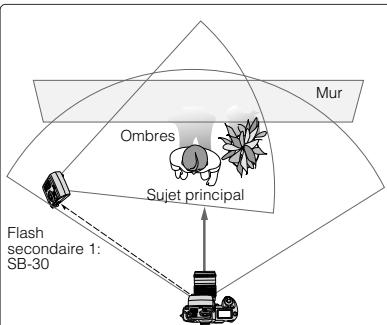

Attenuation des ombres projétées sur le mur par le flash primaire ou éclairage de l'arrêtre-plan...94

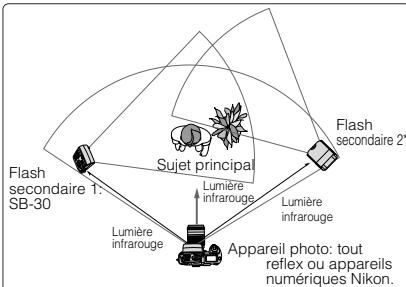

Prise de vue multi-flash avec le SB-30 utilise comme télécommande infrarouge. 95

Prise de vue multi-flash avec cables d'extension 95

Opérations plus complexes

Gros plans au flash de sujets se trouvant a environ. 03 a 1m avec le diffuseur grand-angle intégré....96

Correction d'exposition 98

Références

Accessoires optionnels 99

Detection de pannes 100

Conseil d'entretien de votre flash et notes sur les piles. 101

Charactéristiques 102

Descriptif du flash

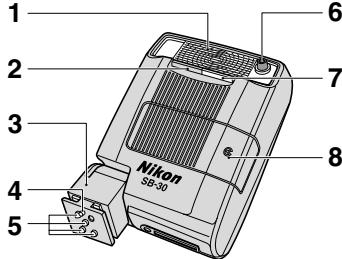

1 Tete de flash
2 Filtre infrarouge (p. 95)
3 Sabot de fixation
4 Ergot de fixation
5 Contacts directs
6 Fenetre du photocopateur pour le mode flash auto non-TTL (p. 81)
7 Diffuseur grand-angle intégré (p. 96)

8 Couvercle du logement de la pile

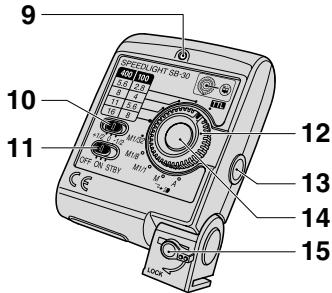

9 Témoin de disponibilité (p. 75, 81)
10 Selecteur de correction d'exposition (p. 98)
11 Commutateur marche- arrêt (p. 75)
12 Seliecteur de mode (p.73)

13 Fenetre du photocopateur pour le mode flash asservi sans cable (p. 88-94)
14 Commande de réactivation du flash (p. 76)/ d'annulation du flash en mode flash asservi (p. 91)
15 Levier de verrouillage du sabot de fixation (p. 77)

Accessoires fournis

Etui souse SS-30

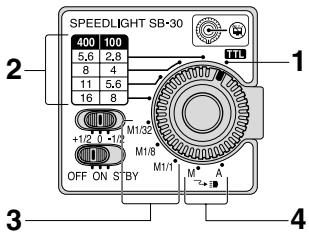

Selecteur de mode

1 Mode flash auto TTL (p. 80, 82)
2 Mode flash auto non-TTL (p. 81, 84)
3 Mode flash manuel (p. 86)
4 Mode flash asservi sans cable (p. 88)

Angle d'inclinaison de la tete de flash

75^ : pour la prise de vue courante au flash
50^ : pour photographier des sujets a moins de 0,4m (p.97)
13^ : lorsqu'il n'est pas utilisé.

ATTENTION!

Ne retirez pas le flash du boitier lorsqu'il est en position 13^ car vous risquez sinon de rayer le flash ou l'appareil photo.

Installation de la pile

1 Mettez le SB-30 hors tension.
2 Ouvrez le couvercle du logement de la pile comme indiqué par les flèches sur l'illustration.
3 Installéz la pile en respectant le positionnement des bornes + et - comme indiqué. Puis, reférmez le couvercle du logement en le pressant et en le faisant glisser de nouveau en position.

• Installez une pile lithium 3V (CR123A ou DL123A). N'utilisez pas d'autres types de pile.
• Avant de replacer la pile, vérifie que le flash est bien hors tension avec son commutateur marche-arrêt en position OFF. Si vous changez la pile alors que le commutateur est position ON ou STBY (veille), le flash peut se déclencher accidentellement ou ne pas s'allumer correctement. Dans ce cas, mettez le commutateur marche-arrêt en position OFF puis remettez-le en position ON ou STBY. (p. 75)

Performance de la pile

• Avec une pile neue, le nombre d'éclairs avec le SB-30 régle à puissance M1/1 est d'environ 250.
• Avec une pile neuve, le temps de recyclage après une émission à puissance maximale est d'environ 4 secondes.
• Remplacez si le témoin de disponibilité met plus de 30 secondes à s'allumer après la mise sous tension du flash ou l'émission d'un éclair.

Mise sous/hors tension et mode veille

1 Mettez le commutateur marche-arrêt en position ON ou STBY.

• En position STBY, le flash se mettra en mode veille. (p. 76)
• Le mode Veille ne fonctionne pas avec les produits numériques COOLPIX non dotés de contacts directs. Dans ce cas, mettez le SB-30 en position ON.

2 Vérifiez que le témoin de disponibilité est bien allumé.
Le témoin de disponibilité s'allume lorsque le SB-30 est complètement recyclé et prét à être déclenché.
3 Mettez le commutateur marche-arrêt du SB-30 en position OFF dés que vous ne vous en servez plus.
Veillez a tousjres remetre le commutateur en position OFF ain d'ecomiser sa pile.

Economie d'énergie avec le mode veille

• Lorsque le commutateur marche-arrêt du SB-30 est en position STBY, le mode veille s'active uniquement si le.selecteur de mode est régle en mode flash auto TTL, flash auto non-TTL ou manuel.
• Si le SB-30 et l'appareil photo ne sont pas utilisés pendant environ 40 secondes, la fonction veille s'active et etént automatique le SB-30 afin d'économiser sa pile. Il est alors dans ce qu'on appelle un état de veille.
• Le mode veille ne fonctionne pas si le sélecteur de mode est régé en mode flash asservi sans cable. Il reste dans ce cas toujours activé et consomme donc de l'énergie.

Pour réactiver le SB-30 lorsqu'il est en état de veille

• Pressez la commande de réactivation du flash / d'annulation du flash en mode flash asservi sans cable.
• Sollicitez légrement le déclancheur si l'appareil photo est compatible avec le mode flash auto TTL.

Installation sur la glissière porte-accessoire

Installation et retrait du flash

Glissez le sabot de fixation ① du SB-30 dans la glissière portec-accessoire. Tournez ensuite le levier de verrouillage ② dans le sens de la flèche pour le bloquer en position.

• Si la glissière porte-accessoire ne dispose pas de trou pour l'ergot de sécurité qui empêche le flash de détacher accidentellement, faites attention à ce que le SB-30 ne tombe pas.
• Avant de retarder le SB-30, mette la tete de flash en angle d'inclinaison 75^ ou 50^ . Tourneze le levier de verrouillage de 90^ dans la direction opposée puis retardez le flash.

Note concernant l'installation du SB-30 sur des apparils photo équipés d'un flash intégré

Lorsque le SB-30 est installé sur la glissière porte-accessoire de l'appareil photo, ne libéré pas le flash intégré de l'appareil photo. Simon, seul l'un des deux flashes se déclenchera. Il ne s'agit cependant pas d'un dysfonctionnement.

Appareils photo utilisables et modes de flash disponibles Modes de flash disponibles avec les reflex argentiques

: Mode de flash préconise : Mode de flash utilisable × : Non utilisable -: Non applicable

Type d'appareil et modèle		Connexion au boîtter	Réglage du sélecteur de mode
			Auto TLI	Auto non-TLL	Manuel	Flash assevinsi sans cable (M)	Flash assevinsi sans cable (A)
Sans flash intégré	Appareils compatibles avec le mode flash auto-TTL	GliSSIère portecaccessoire	©(p. 82)	○	○	-	-
	F5, série F4, F100, F90X/N90s, série F90/N90, F-801s/N8008s, F-801/N8008, F-601M/N6000, F-501/N2020, F-301/N2000, FM3A, FA, FE2, FG, série F3*1	GliSSIère portecaccessoire
	Appareils incompatibles avec le mode flash auto TTL
	F2*3, FM2, Nouveau FM2, FE, FG20, EM, FM10, FE10		×	©(p. 84)	○	-	-
Avec flash intégré	Appareils avec glissière portec-accessoire	GliSSIère portecaccessoire	©(p. 82)	○	○	-	-
	Série F80/série N80*4, série F70/N70*4, série F65/série N65, série F60/N60, F55/N55*3, série F50/N50, F-601/N6006, F-401x/N5005, F-401s/N4004s, F-401/N4004, Pronea 600i/6i		Sans câble	-	-	©(p. 89)	©(p. 89)
	Apparilis sans glissière portec-accessoire	Sans câble	-	-	-	©(p. 89)	©(p. 89)
	Pronea S

^1 Le coupler de flash TTL AS-17 optionnel est nécessaire.
^2 Le coupleur de flash TTL AS-1 optionnel est nécessaire.
*3 Le mode flash auto TTL est impossible lorsque le SB-30 est instalé sur la glissiere porte-accessoire. Sélectionnez le mode flash auto non-TTL.
*4 Mettez l'appareil photo en mode d'exposition manuel lorsque le flash intégré de l'appareil photo est utilisé comme flash primaire.

Modes de flash disponibles avec les reflex numériques

: Mode de flash préconise : Mode de flash utilisable × : Non utilisable -: Non applicable

Type d'appareil et modèle	Connexion au boîtier	Réglage du sélecteur de mode
		Auto TTL	Auto non-TTL	Manuel	Flash asservi sans cable (M)	Flash asservi sans cable (A)
Série D1*1, D100	GliSSIÈre porte-accessoire	×	©(p. 84)	○	—	—
COOLPIX 5000/5700	GliSSIÈre porte-accessoire	©(p. 82)	○	○	—	—
COOLPIX 900/910/950/990/995/4500	Avec cable*2*3	©(p. 82)	○	○	—	—
	Sans cable*4	—	—	—	©(p. 89)	©(p. 89)
COOLPIX*5 700/775/800/880/885/2000/2500/3500/4300	Sans cable*4	—	—	—	×	©(p. 89)
COOLPIX 100/300/600*5/5000*7/5700	Sans cable*4	—	—	—	©(p. 89)	©(p. 89)

^ 1 Le mode flash auto D-TTL n'est pas possible avec le SB-30.
*2 Sauf le COOLPIX 900
3 Il est recommandé d'utiliser le support multi-flash SK-E900.
4 Il est recommandé d'utiliser la barrette SK-9.

5 The lefinté intégré émet un pré éclair avant l'éclair principal afin de déterminer l'intensité correcte du prê.
6 Un flash dédié au COOLPIX 600 est nécessaire.
*7 Au réglage "Flash auto avec attenuation des yeux rouges", le mode Flash asservi sans câble (M) est inutilisable. Passez en mode Flash asservi sans câble (A).

Utilisation du SB-30 avec des reflex

Comme flash pratique

Modes de flash auto

Deux modes de flash auto sont possibles avec le SB-30: flash auto TTL et flash auto non-TTL.

Mode flash auto TTL

Ce mode est utilisé avec les reflex permettant le mode flash auto TTL. Au moment où le déclencheur est pressé et le SB-30 se déclenché, le capteur de flash auto TTL de l'appareil photo mesure à travers l'objectif la lumière du flash réflèchie par le sujet et, en fonction de cette donnée, ajuste l'intensité de l'éclair du SB-30 pour obtenir une exposition correcte.

Pour connaître les apparèils compatibles, reportez-vous à la section "Apparèils photo utilisables et modes de flash disponibles" (p. 78).

Les modes de flash auto TTL disponibles comme le dosage automatique flash/ambiance par multicapteur, le dosage automatique flash/ambiance par mesure matricielle, l'atténuation des ombres par flash en mesure pondérée centrale / spot ou le flash TTL standard dépendent de l'appareil et de l'objectif utilisés. Pour en savoir plus, reportez-vous au manuel d'utilisation de votre apparéil photo.

• Le dosage automatique flash/ambiance par multi-capteur 3D n'est pas possible car le SB-30 n'émet pas la série de pré-eclairs pilotes.
• Le mode flash auto D-TTL n'est pas possible avec le SB-30.

Mode flash auto non-TTL

Ce mode est possible avec tous les reflex Nikon, y compris les reflex numériques. Au moment où le déclencheur est pressé et le SB-30 se déclenché, le photocopateur du SB-30 pour le mode flash auto non-TTL mesure la lumière du flash reflèchée par le sujet et contrôle automatiquement l'intensité de l'éclair pour obtenir une exposition correcte. Ce mode permet donc la prise de vue au flash auto avec des apparueils photos incompatibles avec le mode flash auto TTL. Vous avez le choix entre quatre réglages d'ouverture: f/2,8, f/4, f/5,6 et f/8 à 100 ISO et f/5,6, f/8, f/11 et f/16 à 400 ISO.

Avertissement de lumière insuffisante du flash en modes flash auto

Lorsque l'éclair a été émis à pleine intensité et qu'il existe cependant un risque de sous-exposition, le tímein de disponibilité clignote pendant environ 1,5 s après la prise de vue. Utilisez alors une ouverture plus grande ou rapprochez-vous du sujet puis reprisez la photo.

Prise de vues au flash en mode flash auto TTL

1 Mettez le selecteur de mode du SB-30 sur TIL.
2 Sélectionnéz sur l'appareil photo le mode d'exposition, le système de mesure, le mode de synchronisation, la vitesse d'obturation, etc.

• Le témoin de disponible à l'intérieur du viseur de l'appareil photo clignote lorsque les réglages de l'appareil photo ne sont pas corrects et lorsque le mode flash auto TTL n'est pas possible. Dans ce cas, corriguez les réglages sur l'appareil photo.

3 Vérifiez l'ouverture et la plage de portée du flash.

• Vérifié que le sujeit se trouve bien dans la plage de portée du flash en vous reférant au tableau "Déterminer l'ouverture et la plage de portée du flash" (p. 83).
• Si l'appareil photo est reglé en mode d'exposition auto à priorité ouverture (A) ou manuel (M), sélectionnez sur l'appareil photo une des ouvertures appropriées en vous aidant de ce tableau.

4 Attende l' apparition du témoin de disponibilité du SB-30 puis, prenez la photo.

• Reportez-vous en page 81 si le témoin de disponibilité dans le viseur de l'appareil photo clignote après la prise de vue.

Déterminer l'ouverture et la plage de portée du flash

	Sensibilité ISO						Plage de portée du flash (m/ft)
	25	50	100	200	400	800	Sans diffuseur grand-angle	Avec diffuseur grand-angle
	-	f/1,4	f/2	f/2,8	f/4	f/5,6	1-8/3,3-26	0,7-5/2,3-16
Flash auto non-TL	f/1,4	f/2	f/2,8	f/4	f/5,6	f/8	0,7-5,6/2,3-18	0,5-3,5/1,6-11
	f/2	f/2,8	f/4	f/5,6	f/8	f/11	0,6-4/2-13	0,3-2,5/1-8,2
	f/2,8	f/4	f/5,6	f/8	f/11	f/16	0,6-2,8/2-9,1	0,3-1,7/1-5,5
	f/4	f/5,6	f/8	f/11	f/16	f/22	0,6-2/2-6,5	0,3-1,2/1-3,9
	f/5,6	f/8	f/11	f/16	f/22	f/32	0,6-1,4/2-4,5	0,3-0,8/1-2,6
	f/8	f/11	f/16	f/22	f/32	-	0,6-1/2-3,2	0,3-0,6/1-1,9

• A la sensibilité 100 ISO (200 ISO), les ouvertures disponibles en mode flash auto non-TTL sont: f/2,8, f/4, f/5,6 et f/8 (f/4, f/5,6, f/8 et f/11)
• A la sensibilité 100 ISO (400 ISO), les ouvertures disponibles en mode flash auto TTL sont: f/2 à f/16 (f/4 à f/32).
  L'utilisation du diffuseur grand-angle est recommendée si le sujet se trouve a moins d'environ 1m (p. 96).
• Mettez la tete de flash en position 50^ si les sujets se trouvent a moins d'environ 0,4m (p. 73).

Prise de vues au flash en mode flash auto non-TTL

1 Selectionnez sur l'appareil photo le mode d'exposition, le mode de synchronisation, la vitesse d'obturation, etc.

• Le témoin de disponibilité à l'intérieur du viseur de l'appareil photo clignote si la vitesse d'obturation n'est pas correctement sélectionnée avec les appareils photo FM3A, Nouveau FM2 et FE. Dans ce cas, corrigez le réglage sur l'appareil photo.

2 Déterminéz l'ouverture correcte en fonction de la plage de portée du flash en vous référant au tableau "Déterminer l'ouverture et la plage de portée du flash" (p. 83). Sélectionnéz la même ouverture avec le sélecteur de mode du SB-30.

• Pour les ouvertures disponibles, reportez-vous au tableau "Déterminer l'ouverture et la plage de portée du flash" (p. 83).

3 Sélectionnez sur l'appareil photo ou l'objet l'ouverture qui a été réglée sur le SB-30.

• Sinon, il sera impossible d'obtenir une exposition correcte.
• Avec les zooms à ouverture variable, reportez-vous à "Ouvertures variables selon la facale" (p. 85) avant de régler l'ouverture.

4 Attende l' apparition du témoin de disponibilité du SB-30 puis, prenez la photo.

• Reportez-vous en page 81 si le témoin de disponibilité clignote dans le viseur de l'appareil photo après la prise de vue.

Ouvertures variables selon la facale

• Avec les zooms à ouverture variable, tenez compte des indications suivantes avant de régler l'ouverture sur le SB-30.
• Pour en savoir plus, consultez les manuels d'utilisation de votre apparéil photo et de leur objectif.

Lecture de l'ouverture sur I'écran CL ou dans le viseur de l'appareil photo

• Verrouillez l'objetif sur son ouverture minimale et une fois l'image cadree au zoom, lisez la valeur d'ouverture indiquée sur I'écran CL ou dans le viseur de l'appareil photo.

Lecture de l'ouverture à l'aide de l'échelle sur l'objet

• Apres avoir cadre au zoom sur la facale souhaitee, lizez l'ouverture de la maniere suivante: Aux reglages grand-angle du zoom, lizez la valeur d'ouverture indiquee par le repere vert (ou le tiret).

Aux réglages téléobjectifs, lisez la valeur d'ouverture indiquée par le repère jaune (ou le point).

Aux facales intermediaires, lisez la valeur d'ouverture située entre les deux repères.

Mode flash manuel

L'intensité de l'éclair du SB-30 peut être régée manuellement sur M1/1, M1/8 ou M1/32. En mode flash manuel, vous veusz calculer l'exposition correcte en utilisant le nombre guide, la distance de prise de vue et l'ouverture de l'objet.

• Avec certains apparèels, il est impossible de déclancher si un autre mode que Auto à priorité ouverture (A) ou Manuel (M) est sélectionné sur l' apparèil photo.

Nombre guide (m/ft.) et sensibilité ISO

Sensibilité ISO		25	50	100	200	400	800	1600
Intensité de l'éclair	M1/1	8/26	11/36	16/52	22/72	32/105	45/148	64/210
	M1/8	2,8/9	4/13	5,6/18	8/26	11/36	16/52	22/72
	M1/32	1,4/4,6	2/6,6	2,8/9,2	4/13	5,6/18	8/26	11/36
Intensité de l'éclair(avec diffuseur grand-angle en place)	M1/1	5/16	7,1/23	10/33	14/46	20/66	28/92	40/131
	M1/8	1,8/5,9	2,5/8,2	3,5/11	5/16	7,1/23	10/33	14/46
	M1/32	0,9/3	1,3/4,3	1,8/5,9	2,5/8,2	3,5/11	5/16	7,1/23

• Pour Obtien une exposition correcte, servez-vous des équations suivantes pour déterminer l'ouverture et le nombre guide correspondant à la plage de portée du flash.
  nombef/ouverture）=nombrugeide(NG)÷distance de prise de vue(m/ft.)
  Nombre guide = Ouverture x distance de prise de vue (m/ft.)
• Par exemple, avec un sujet situé à 2,5m, une sensibilité de 400 ISO et une ouverture de f/2,8:
  Nombre guide = 2,8× 2,5 = 7 (en metres)
  Par conséquent, M1/8 est l'intensité de flash à utiliser avec le diffuseur grand-angle en place.
• De même, avec un sujet situé à 4m, une sensibilité de 400 ISO et une intensité de M1/1 sans l'utilisation du diffuseur grand-angle: nombre f/ = 32 ÷ 4 = 8 (en metres). Par cons sequent, f/8 est l'ouverture correcte.

Prise de vues au flash en mode flash manuel

1 Sélectionnez sur l'appareil photo le mode d'exposition, le mode de synchronisation, la vitesse d'obturation, etc.
2 Deteinez l'ouverture et I'intensite du flash en fonction de la plaque de portee du flash.

• Le nombre guide varie comme le montre le tableau des nombres guide en page 86 en fonction de l'intensité de l'éclair et de l'utilisation ou non du diffuseur grand-angle.

3 Sélectionnez l'ouverture sur l'appareil photo ou l'objectif et l'intensité de l'éclair sur le SB-30.
4 Attende l' apparition du témoin de disponibilité du SB-30 puis, prenez la photo.
- En mode flashimanual, aucune témoin de disponibilité ne clignote après la prise de vue pour signaler que la lumière peut-être être insuffisante pour une exposition correcte.

Eclairage d'un sujet éloigné avec le SB-30 et un apparéil comme un COOLPIX

Prise de vue en mode flash asservi sans cable

Dans cette partie, le SB-30 est utilisé comme un flash secondaire qui émet et arrêté son éclair en synchronisation avec un flash primaire. Le flash primaire peut être soit un flash accessoire installé sur l'appareil photo soit le flash intégré de l'appareil photo. Avec le SB-30, il est possible de réaliser les types suivants de prises de vues en mode flash asservi sans cable.

• Le mode veille ne fonctionne pas si le sélecteur de mode est régé en mode flash asservi sans cable. N'oubliez donc pas qu'avce ce mode le flash est sous tension et use sa pile.

Photographier un sujet éloigné avec un SB-30 et un apparil photo doté d'un flash intégré comme le COOLPIX (p. 90)

En plaçant l'appareil photo et le SB-30 côte à côte pour déclencher le SB-30 en synchronisation avec le flash intégré, vous pouvez éclairer un sujet éloigné et réaliser ainsi une image impossible à obtenir avec le flash intégré tout seul.

Utiliser le SB-30 comme un flash secondaire dissocié de l'appareil photo (p. 92)

En prise de vue multi-flash, vous pouvez dissocier le SB-30 de l'appareil photo pour donner plus naturel à vos photos en éclairant suffisamment l'ensemble de la scene.

Attenuer les ombres projetees sur le mur par le flash primaire ou eclairer l'arriere-plan (p. 94)

En utilisant le SB-30 à pleine intensité (M1/1), vous pouvez éliminer les ombres disgracieuses ou éclairer l'arrête-plan pour donner plus de naturel à votre image.

Prise de vue multi-flash avec la télécommande infrarouge (p. 95)

Avec le filtré infrarouge en position, le SB-30 fonctionne comme une télécommande infrarouge qui peut déclencher d'autres flashes secondaires.

Deux méthodes de prise de vues en mode flash asservi sans cable

Le sélecteur de mode permet de désir deux modes différents de flash asservis sans cable:

(1) Mode flash asservi sans cable automatique (A):

• Le SB-30 se déclenché et s'arrête en synchronisation avec le flash primaire.
• La distance maximale d'efficacité du photocopateur du SB-30 est d'environ 5m.

(2) Mode flash asservi sans cable manuel (M):

• Le SB-30 se déclenché uniquement à son intensité maximale M1/1 en synchronisation avec le flash primaire.
• La distance maximale d'efficacité du photocopateur du SB-30 est d'environ 40m.

Notes

• Place the flash secondary (SB-30) de sorte que la lumière du flash primaire puisse être détectée par son photocapaceur. Ceci est notamment importante lorsqu'on ne photographiez en tenant le flash secondaire a main levée.
• Il est impossible d'obtenir une exposition correcte si le flash primaire émet une série de pré-eclairs (pré-eclairs pilotes). Il est donc imparatif d'annuler la fonction pré-eclairs pilotes du flash primaire en utilisant l'une des méthodes décrites ci-dessous. Ceci ne concerne pas le pré-eclair du COOLPIX qui lui n'a aucin impact sur l'exposition.

Série F80/série N80, série F70/N70	Mettez l'appareil photo en mode d'exposition manuel (M).
F5, F100, F90X/N90s, série F90/N90	Annulez la fonction de pré-éclairs pilotes du flash installé sur l'appareil photo.
Série D1	Mettez le flash électronique installé sur l'appareil photo en mode flash auto non-TTL ou manuel.

Photographier un sujet éloigné avec un SB-30 et un apparéil photo doté d'un flash intégré comme le COOLPIX

En plaçant l'appareil photo et le SB-30 côte à côte, vous pouvez déclencher le SB-30 en synchronisation avec le flash intégré de l'appareil photo pour éclairer un sujet éloigné et creator ainsi des images impossibles à obtenir avec le flash intégré tout seul. Mettez le sélecteur de mode du SB-30 en mode flash asservs sans cable (A) pour photographier en mode flash auto.

• Les apparueils COOLPIX 900, COOLPIX série 700, COOLPIX série 800 et COOLPIX 2500 qui émettent un pré-eclair peuvent être utilisés.
• Avec le Pronea S qui ne dispose pas d'une glissière porte-accessoire ou le F55/N55 qui en dispose d'une mais qui ne permet pas le mode flash auto TTL, vous pouvez quand même opérer en mode flash auto TTL.
• Si vous installez le SB-30 sur des apparéils photo comme les COOLPIX série 700, COOLPIX série 800 en utilisant la barrette optionnelle SK-9, reportez-vous au mode d'emploi de la SK-9.

Prise de vues au flash avec un COOLPIX

1 Effectuez les reglages nécessaires sur l'appareil photo comme avec un flash normal.
2 Mettez le selecteur de mode du SB-30 sur flash asservi sans cable (A).

• En mode flash asservi sans cable, il est impossible de corriger l'exposition avec le selecteur de correction d'exposition du SB-30. Dans ce cas, vous doivent corriger l'exposition sur l'appareil photo.

3 Vérifiez l'ouverture et la plage de portée du flash puis, prenez la photo.
- Pressez la commande de réactivation du flash / d'annulation du flash en mode flash asservi pour empêcher le déclenchement accidentel du flash en synchronisation avec d'autres flashes. Le SB-30 ne se déclenchera pas tant que cette commande sera pressée.

Prise de vue au flash avec un reflex argentique

1 Préparez le flash primaire, soit le flash intégré soit celui monté sur la glissière porte-accessoire de l'appareil photo pour qu'il se déclènche.

• Veillez à bien annuler la fonction de pré-eclairs pilotes du flash primaire (p. 89).

2 Servez-vous du SB-30 comme flash secondaire et mettez-le en mode flash asservi sans cable (A).

• En mode flash asservi sans cable, il est impossible de corriger l'exposition en se servant du selecteur de correction d'exposition du SB-30. Dans ce cas, corrigez l'exposition sur l'appareil photo.

3 Vérifiez l'ouverture et la plage de portée du flash puis, prenez la photo.

• Pressez la commande de réactivation du flash / d'annulation du flash en mode flash asservi pour empêcher le déclenchement accidentel du flash en synchronisation avec d'autres flashes. Le SB-30 ne se déclenchera pas tant que cette commande sera pressée.

Photographier le sujet en éloignant le SB-30 de l'appareil photo

En écantant le SB-30 de l'appareil photo pour opérer en prise de vue multi-flash, vous pouvez Obtirer des photos plus naturelles avec un meilleur éclairage. Mettez le sélectionur de mode du SB-30 en mode flash asservi sans cable (A) pour pouvoir effectuer une prise de vue multi-flash en mode flash auto TTL ou flash auto non-TTL.

• Les apparèels COOLPIX 900, COOLPIX série 700, COOLPIX série 800 et COOLPIX 2500 peuvent être utilisés même s'ils émettent un pré-eçail.
• Les flashes tels que les SB-30, SB-80DX, SB-50DX, etc. qui disposent d'un mode flash asservi sans cable peuvent être utilisés comme flash secondaire. De même, tout flash compatible avec le mode flash auto TTL peut être utilisé s'il est monté sur le télédeclinéur/contrôleur de flash sans cable SU-4 optionnel.
• En prise de vue multi-flash sans cable (A), la distance maximale d'efficacité du photocopteur du SB-30 est d'environ 5m.
• Placez le flash secondaire de sorte que son photocopateur ne detecte que la lumière du flash primaire. Si le photocopateur du flash seconde recoit directement ou indirectement trop de lumière des autres flashes secondaires, il ne fonctionnera pas correctement.

Appareil photo: tout reflex ou apparèels numériques Nikon.

Flash primaire: flash intégré ou flash instalé sur la glissière porte-accessoire du boitier

• Tout flash compatible avec le mode flash auto TTL s'il est monté sur un télé décl寒eur/ contrôleur de flash sans cable SU-4 optionnel

Prise de vues au flash

1 Effectuez les reglages nécessaires sur l'appareil photo comme avec un flash normal.
2 Mettez le sélecteur de mode du SB-30 en mode flash asservi sans cable (A).

• En mode flash asservi sans cable, il est impossible de corriger l'exposition en se servant du selecteur de correction d'exposition du SB-30. Dans ce cas, corrigez l'exposition sur l'appareil photo.

3 Mettez le flash primaire en mode flash auto TTL.

• Veillez à bien annuler la fonction de pré-eclairs pilotes du flash primaire (p. 89).
• S'il est impossible d'annulier la fonction de pré-éclairs pilotes,CHOISSEZ un autre mode de flash que le mode flash auto TTL.
• Le SB-30 ne permet pas d'utiliser le mode flash auto D-TTL. Avec les reflex numériques, sélectionné le mode flash auto non-TTL ou ouverture auto.

4 Vérifiez l'ouverture et la plage de portée du flash puis, prenez la photo.

Atténuation des ombres projétées sur le mur par le flash primaire ou éclairage de l'arrête-plan

Mettez le sélection de mode du SB-30 en mode flash asservi sans cable (M) et le flash se déclenchera à pleine intensité (M1/1), vous permettant d'éliminer les ombres ou d'éclairer l'arrière-plan pour donner plus de naturel à vos photos.

• La distance maximale d'efficacité du photocoputeur du flash primaire est d'environ 40m.

Prise de vues au flash

1 Servez-vous du SB-30 comme flash secondaire et mettez-le en mode flash asservi sans cable (M).
2 Déterminéz l'exposition correcte en utilisant la distance entre le flash et le sujet et l'ouverture régée sur l'appareil photo ou l'objet fais, prenez la photo.

Reportez-vous au "Mode flash manuel" en page 86.
- Pour éliminer des ombres comme des ombres projetées sur un mur, utilisez une ouverture qui surexpõrasa sur le mur d'au moins +2 IL.

Appareil photo: tout reflex

Flash primaire: flash installé sur la glissière portec-accessoire du boitier ou flash intégré de l'appareil photo

Prise de vue multi-flash en utilisant le SB-30 comme télécommande infrarouge

En installant le filtrte infrarouge sur le reflecteur, vous pouvez utiliser le SB-30 comme une télécommande infrarouge qui déclenchera en prise de vue multi-flash les flashes secondaires qui serviront, seuls, à éclairer le suje.

• Sélectionnez le mode de flash auto TTL; il n'est pas préconisé d'utiliser le mode flash auto non-TTL.
• Le filtré infrarouge peut être utilisé avec le diffuseur grand-angle.
• Mème si de la lumière filtre par les bords du filtre infrarouge, elle n'affectora pas l'exposition.
• Si vous ne mettez pas en place le filtré infrarouge, le flash primaire fonctionnera comme un flash normal et éclairera aussi le sujet.

Flash primaire: SB-30

• Tout flash compatible avec le mode flash auto TTL s'il est monté sur un télédecl寒ueur/ contrôleur de flash sans cable SU-4 optionnel

Prise de vue multi-flash avec câbles

Tout comme les autres flashes compatibles avec le mode flash auto TTL, le SB-30 peut fonctionner en prise de vue multi-flash TTL à l'aide de cables d'extension TTL SC-17/SC-24, de cables de synchronisation multi-flash TTL SC-18/SC-19 ou d'adaptateur multi-flash TTL AS-10, tous optionsnels. Pour en savoir plus, reportez-vous aux manuels et notices d'utilisation de votre apparéil photo et de ses accessoires.

Gros plans au flash de sujets se trouvant à environ 0,3 à 1m en utilisant le diffuseur grand-angle intégré

Avec le SB-30 installé sur la glissière porte-accessoire de l'appareil photo, il est possible de réaliser des gros plans au flash.

• Veillez à bien utiliser le diffuseur grand-angle en prise de vue rapprochée au flash.
• Un vignetage peut se produit en cas d'utilisation d'un objectif de large diamètre, d'un parasoleil, etc.

1 Mettez le sélecteur de mode du SB-30 sur TII.

• Si l'appareil photo n'est pas compatible avec le mode flash auto TTL, sélectionnez le mode flash auto non-TTL ou manuel.

2 Sélectionnéz sur l'appareil photo le mode d'exposition, le système de mesure, le mode de synchronisation, la vitesse d'obturation, etc.

• Le témoin de disponibilité à l'intérieur du viseur de l'appareil photo clignote si vous n'avez pas effectué les bons réglages sur l'appareil photo pour une prise de vue en mode flash auto TTL. Dans ce cas, corrigez les réglages sur l'appareil photo.

3 Mettez le diffuseur grand-angle en place en le tirant vers le haut.

• Faites attention à ce que le filtré infrarouge noir n'occulte pas le devant du diffuseur grand-angle.

4 Pour faire un gros plan sur un sujet se trouvant à moins d'environ 0,4m, baissez la tete de flash.

• Inclinez la tête de flash en position 50^ si vous sujet se trouve à moins de 0,4m pour pouvoir bien l'éclairer.

5 Servez-vous du tableau "Déterminer l'ouverture et la plage de portée du flash" (p. 83) pour déterminer l'ouverture correcte et Sélectionnéz cette même ouverture sur le boîtier.

• En mode flash auto non-TTL, réglez également cette ouverture sur le sélection de mode du SB-30.

6 Vérifiez l'apparition du témoin de disponibilité du SB-30 puis, prenez la photo.

• Reportez-vous en page 81 si le témoin de disponibilité dans le viseur de l'appareil photo clignote après la prise de vue.

Diffuseur grand-angle intégré

• Il est possible d'utiliser le diffuseur grand-angle autrement qu'en prise de vue rapprochée.
• La couverture angulaire du SB-30 correspond à celle d'un objectif 28mm. Le diffuseur grand-angle intégré augmente cette couverture angulaire pour qu'elle corresponde à un objectif 17mm. Le nombre guide diminué de 16 à 10 (à 100 ISO et en m).
• En cas d'utilisation d'un objectif 17mm avec le diffuseur grand-angle installé, la distance entre l'appareil photo et le sujet devient de plus en plus longue du centre de la vue à la periphérique, si bien que la periphérique risque dans certains cas de n'être pas suffisamment éclairée.

Correction d'exposition

Il est possible de modifier l'intensité de l'éclair du SB-30 à l'aide du sélecteur de correction d'exposition lorsque le sélecteur de mode est réglé en mode auto non-TTL, M1/32 ou M1/8.

Mettez le sélecteur de correction d'exposition en position +1 / 2 pour éclairer davantage le sujet principal ou au contraire en position -1 / 2 pour l'assombrir.

Avec les apparèils photo COOLPIX, vous pouvez ajuster l'intensité de l'éclair en contrôlant la luminosité de l'image capturée sur le moniteur et en représentant la photo si vous n'étés pas satisfait du résultat.

Sélecteur de correction d'exposition

+1/2: Augmente l'intensité de l'éclair de +1/2 IL pour éclaircir davantage le sujet.
0: Aucune correction. Mettez le sélecteur de correction d'exposition sur (0) lorsque vous ne souhaitez faire aucune correction.
-1/2: Diminue l'intensité de l'éclair de -1/2 IL pour assombrir le sujet.

• Il est impossible de corriger l'exposition avec ce sélecteur si le sélecteur de mode est en mode flash auto TTL, M1/1 ou flash asservi sans cable.

Accessoires optionnels

Barrette SK-9

La SK-9 permet à un apparéil COOLPIX (COOLPIX série 700, série 800 et série 900) ou un reflex numérique d'être installés côte à côte d'un SB-30. La barrette SK-9 est fournie avec l'adaptateur multi-flash TTL AS-18 et le cable de synchro SC-25 pour la connexion des apparéils COOLPIX série 900 à l'AS-18.

Support multi-flash SK-E900/Adaptateur multi-flash AS-E900

Le SB-30 peut être utilisé comme flash secondaire avec les apparéels de la série Nikon COOLPIX 900 à l'aide de cet accessoire. Fixez le COOLPIX 900 sur le support multi-flash SK-E900 et connectez le SB-30 à sa prise multi-flash avec l'adaptateur multi-flash AS-E900.

Un adaptateur multi-flash AS-E900 est fourni avec le SK-E900.

Detection de pannes

Servez-vous du tableau suivant pour déterminer la cause de votre problème avant de confier votre flash à un centre de service/agréé Nikon.

Problème	Cause	Référence/solution
Le témoin de disponibilité ne s'allume pas.	La pile a été remplaçée avec le commutateur marche-arrêt en position ON ou STBY.	Installation de la pile (p. 74)
	La pile n'a pas été correctement installée.	Installation de la pile (p. 74)
	La tension de la pile est faible.	Installation de la pile (p. 74)
	Le SB-30 est en mode veille	Mise sous/hors tension et mode veille (p. 75)
	Les bornes de la pile ou les contacts du SB-30 sont sales.	Nettoyer les bornes ou les contacts.
Le témoin de disponibilité clignote pendant environ 1,5 s après la prise de vue.	La distance de prise de vue ne correspond pas à la plage de portée du flash.	Déterminer l'ouverture et la plage de portée du flash (p. 83)
Le témoin de disponibilité met longtemps à s'allumer.	La tension de la pile est faible.	Installation de la pile (p. 74)
	La pile chauffe en raison d'une'utilisation intensive en prise de vues continue	Laissez le SB-30 se refroidir.
Il est impossible de déclencher bien que le témoin de disponibilité soit allumé.	Le sélecteur de mode est régé en mode flash auto non-TTL ou manuel alors que l'apparèil photo est régisé en mode d'exposition auto programme ou auto à priorité vitesse.	Mode flash auto non-TTL (p. 84) Mode flash manuel (p. 86)

Conseils d'entretien de votre flash et notes sur les piles

Nettoyage

• Utilisez un pinceau suffuant pour-retirer la salete et la poussiere du SB-30 et essuyez-le ensuite à l'aide d'un chiffon doux et propre. Àprouc une utilisation en environnement marin, nettoyez le SB-30 avec un chiffon doux et propre légrement imbibé d'eau douce pour-retirer le sel puis, séchez-le avec un chiffon sec.

Rangement

• Rangez le SB-30 dans un endroit frais et sec afin d'évitier les dysfonctionnements provoqués par une forte humidité ainsi que la formation de moisissure.
• Gardez le SB-30 à l'écart des produits chimiques comme le camphre ou la naphtaline.
  N'utiliez pas, ni ne laïsez le SB-30 dans des endroits excessivement chauds comme près d'un radiateur ou d'un poèle car cette peut l'endommager.
• Si vous n'avez pas l'intention d'utiliser votre SB-30 pendant plus de deux dernières années, retireze sa pile pour évier qu'elle ne fuit à l'intérieur et n'endommage leur flash.
• Sortez le SB-30 environ une fois par mois, insérez la pile et déclenchez-le plusieurs fois afin d'entrenir son condensateur.

Environnement opérationnel

• Les températures extrémes peuvent provoquer de la condensation à l'intérieur du SB-30. Si vous le passerez d'un endroit très chaudi à un endroit très froid ou vice versa, enveloppèze-le dans un sac bien fermé comme un

sac plastique. Laissez-le à l'intérieur quelques instantis, puis exposé-les progressivement à la température ambiente.

• Evitez la proximite de forts champs électriques ou magnétiques comme celle de téléviseur ou de tour de transmission car'elle peut provarquer le dysfonctionnement du SB-30.
• Lorsque le SB-30 est en mode flash asservi sans cable, il peut accidentellement se déclencher s'il se trouve a proximate de lampes fluorescentes clignotantes.

Installer une pile lithium 3V (CR123A ou DL123A)

• Remplacez la pile à l'avance ou emportez une pile de rechange pour les grandes occasions photographiques.
• Utilisez un chiffon sec pour netoyer les salétés et traces de doigt sur la pile. Des bornes sales peuvent provoquer un mauvais contact.

Utiliser une pile neue à faible température

• Le flash peut mal fonctionner lorsqu'il est utilisé avec une pile faiblement chargeée à basse température.
• La capacité de la pile diminue par grand froid, ce qui résulte dans des temps de recyclage plus lents et un nombre d'éclairs réduits. Elle peut redévenir normale dés que la température redevient elle-même normale.
• Utilise une pile neue ou gardez une pile neue de rechange au baud lorsque vous photographiez à basse température.

\section*{Caracteristiques}

Construction électronique

Transistor IGBT automatique et circuits en série

Alimentation

Une pile lithium 3V (CR123A ou DL123A)

Nombre guide (à 100 ISO, m)

16 en couverture angulaire 28mm (sans le diffuseur grand-angle)
10 en couverture angulaire 17mm (avec le diffuseur grand-angle instalé)

Couverture angulaire

Couvre un objectif 28mm (sans le diffuseur grand-angle)
Couvre un objectif 17mm (avec le diffuseur grand-angle installed)

Commutateur marche-arrêt

II dispose de trois positions: OFF/ON/STBY

En position ON/STBY: l'appareil photo est sous tension.

En position STBY: le SB-30 s'estient automatiquement tout seul pour economiser sa pile depuis qu'il n'est pas utilisé au bout d'environ 40 secondes.

Temps de recyclage et nombre d'éclaires

Temps minimal de recyclage: environ 4 s (à intensité M1/1 avec une pile neuve)

Nombre d'éclairs: environ 250 (à intensité M1/1 avec une pile neue)

Selecteur de mode

Il dispose de quatre positions: flash auto TTL, flash auto non-TTL (4 niveaux) et flash manuel (3 niveaux), flash asservi sans cable (A ou M).

Témoin de disponibilité

S'allume des que le SB-30 est recyclé et prêt à être déclenché. Clignote après l'émission de l'éclair à pleine intensité pour signaler que l'éclairage a peut-être été insuffistant (en mode flash auto TTL et flash auto non-TTL). Le témoin de disponibilité à l'intérieur du viseur de l'appareil photo clignote lorsqu'elles réglages de l'appareil photo ne conviennent pas à une prise de vue en mode flash auto TTL.

Commande de réactivation du flash / d'annulation du flash en mode flash asservi

Réactive le SB-30 lorsqu'il est en état de veille.

Empéche le SB-30 de se déclencher accidentellement en mode flash asservi.

Durée de l'éclair

1/2800 s à puissance M1/1

Toutes ces caractéristiques sont données avec une pile neuve utilisée à température normale (20^) . Les caractéristiques et la presentation sont sujétées à modification sans notification prétable.

Introduccion

Aucune reproduction, totale ou partielle et qu'elle qu'en soit la forme (à l'exception de brèves citations dans des articles) ne pourrait être faite sans l'autorisation écrite de NIKON CORPORATION.
