HT-S4505 - Système audio home cinéma ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio home cinéma
Marque	ONKYO
Modèle	HT-S4505
Dimensions (L × H × P)	435 mm × 150 mm × 318 mm
Poids	7,6 kg
Alimentation	CA 230 V, 50 Hz ou CA 120 V, 60 Hz
Consommation en veille	0,3 W
Puissance de sortie nominale	5 × 100 W à 6 ohms, 1 kHz, 1% distorsion (IEC)
Impédance des enceintes	6 Ω – 16 Ω
Entrées HDMI	4 entrées, 1 sortie (compatible ARC)
Entrées numériques	2 optiques, 1 coaxiale
Entrées vidéo composantes	2 entrées, 1 sortie
Entrée USB	1 (face avant) pour iPod/iPhone et périphériques USB

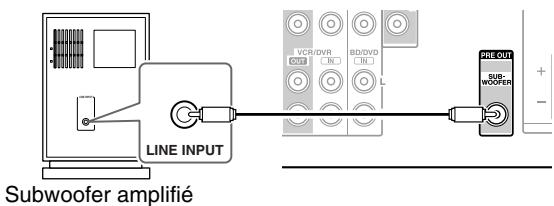

Sortie pré-subwoofer	1
Sorties enceintes	SP-A (L, R, C, SL, SR) + SP-B (L, R)
Prise casque	1 (6,3 mm)
Micro de configuration	1 (fourni)
Tuner	FM/AM avec 40 présélections
Formats audio supportés	Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, PCM multicanaux, DSD
Fonctions spéciales	Audyssey 2EQ, Dynamic EQ, Dynamic Volume, Music Optimizer, A/V Sync, réglage de la tonalité
Fonctionnalités HDMI	ARC, 3D, DeepColor, x.v.Color, Lip Sync
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant toute intervention.
Accessoires fournis	Télécommande (RC-799M), piles (AA/R6), antenne FM, antenne AM, micro de configuration, guide de démarrage rapide

FOIRE AUX QUESTIONS - HT-S4505 ONKYO

Comment configurer automatiquement les enceintes avec Audyssey ?

Branchez le micro de configuration sur la prise SETUP MIC, placez-le à la position d'écoute principale, puis sélectionnez Audyssey Quick Start ou Audyssey 2EQ Full Calibration dans le menu. Des tonalités d'essai seront émises et les réglages seront enregistrés automatiquement.

Que faire si je n'ai aucun son provenant des enceintes ?

Vérifiez que l'ampli-tuner n'est pas en mode sourdine (appuyez sur MUTING). Assurez-vous que le volume est suffisamment élevé et que la source d'entrée correcte est sélectionnée. Vérifiez également les branchements des enceintes et leur polarité.

Comment brancher un lecteur Blu-ray via HDMI ?

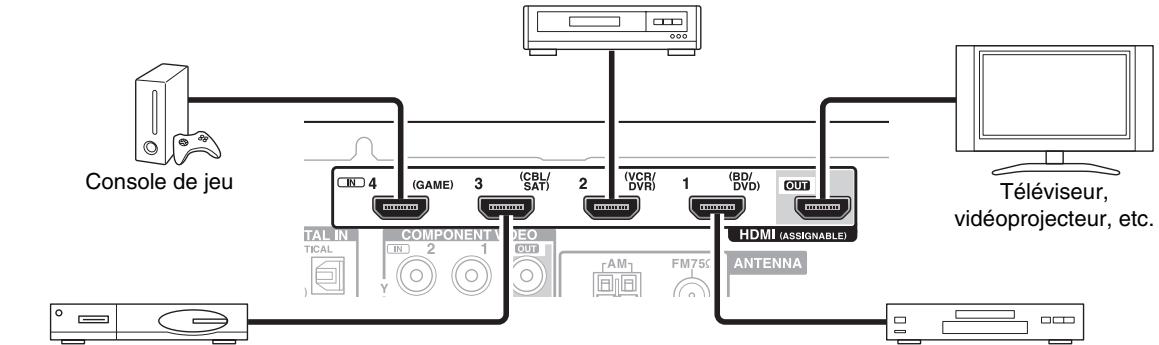

Connectez la sortie HDMI du lecteur à l'une des entrées HDMI IN (par défaut, HDMI IN1 pour BD/DVD). Ensuite, sélectionnez l'entrée BD/DVD sur l'ampli-tuner. Vous devrez peut-être configurer l'affectation HDMI dans le menu si vous utilisez une autre entrée.

Comment mémoriser une station de radio AM/FM en préréglage ?

Syntonisez la station désirée, puis appuyez sur MEMORY. Le numéro de préréglage clignote, utilisez PRESET / pour choisir un numéro (1 à 40), puis appuyez à nouveau sur MEMORY pour confirmer.

Puis-je utiliser la télécommande universelle avec cet appareil ?

Oui, vous pouvez saisir un code de télécommande préprogrammé pour d'autres appareils Onkyo. Appuyez sur le bouton REMOTE MODE correspondant, puis saisissez le code à l'aide des touches numérotées. Consultez le manuel pour la liste des codes.

Comment régler la minuterie d'extinction automatique ?

Appuyez plusieurs fois sur SLEEP (après avoir appuyé sur RECEIVER) pour sélectionner le délai souhaité (de 10 à 90 minutes par pas de 10). Le témoin SLEEP s'allume. Pour annuler, appuyez jusqu'à ce que le témoin disparaisse.

Mon iPod/iPhone n'est pas reconnu via USB. Que faire ?

Assurez-vous que votre iPod/iPhone est compatible (voir manuel). Utilisez un câble USB officiel Apple. Branchez-le directement sur le port USB avant, sans concentrateur. Si le problème persiste, redémarrez l'iPod/iPhone ou l'ampli-tuner.

Comment utiliser la fonction Audio Return Channel (ARC) ?

Connectez la sortie HDMI OUT de l'ampli-tuner à une entrée HDMI ARC du téléviseur. Activez HDMI Ctrl (RIHD) et réglez Audio Return Ch (ARC) sur Auto dans le menu HDMI Setup. Sélectionnez ensuite l'entrée TV/CD pour écouter le son du téléviseur via les enceintes.

Pourquoi le son est-il déformé ou faible sur certaines sources ?

Vérifiez le format audio de la source : certains modes d'écoute ne sont pas compatibles avec tous les formats. Essayez de passer en mode Direct ou Stereo. Assurez-vous également que les réglages d'égalisation (Bass/Treble) sont neutres et que Music Optimizer est désactivé si la source est de bonne qualité.

Comment réinitialiser l'ampli-tuner aux réglages d'usine ?

Allumez l'appareil, puis maintenez enfoncé le bouton VCR/DVR tout en appuyant sur ON/STANDBY. Relâchez les touches lorsque le message de réinitialisation apparaît. Tous les réglages seront effacés.

MODE D'EMPLOI HT-S4505 ONKYO

Contenu

Informations de Sécurité et Introduction......2

Contenu. 5

Connexions 11

Mise sous tension et opérations de base.....19

Opérations plus sophistiquées 39

Commande différents appareils. 52

Annexe 58

Ensemble d'enceintes

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplace avec précaution pour éviter qu'il ne se renverse et blessé quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technician qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrêté. La face arrêté du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération ajustée en vue de dissiper la chaleur.

La protection thermique fonctionne si l'appareil atteint une température anormalement élevée.

L'appareil ne peut pas fonctionner tant qu'il n'a pas refroidi.

Précautions

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
4. Alimentation

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY]:

Presser le bouton [POWER] pour sélectionner le mode OFF ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Pour les modèles dotés uniquement du bouton [ON/STANDBY]:

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

1. Prévention de la perte d'acuité auditive. Prudence.

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

1. Piles et exposition à la chaleur Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appare ètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.
2. Remarques concernant la manipulation
3. Si vous devez transporter cet apparéil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
4. Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
5. Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
6. Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Déclaration de conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Assurez-vous que le carton contient bien les accessoires suivants :

Antenne FM intérieure ( page 18)

Antenne cadre AM ( page 18)

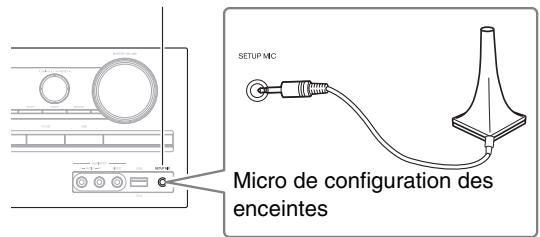

Micro de configuration des enceintes ( page 27)

Télécommande (RC-799M) et deux piles (type AA/R6)

Guide de Démarrage Rapide

• La déclinaison figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

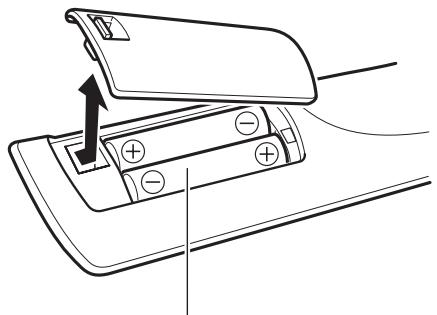

Mise en place des piles

Piles (AA/R6)

Remarque

• Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles.
• Ne mélangez pas des piles neuves avec des piles usagées et n'insérez pas des piles de types différents.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion.
• Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

Pointage de la télécommande

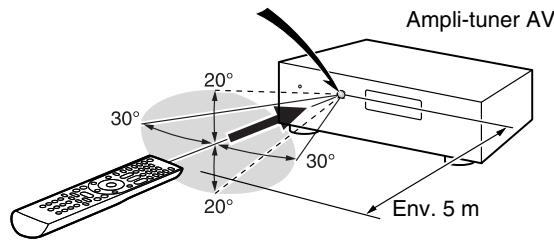

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'ampli-tuner AV, tel qu'indiqué ci-dessous.

Capteur de télécommande

Nous vous remercions d'avoir acheté un Ampli-tuner AV Onkyo. Veuillez lire attentivement ce manuel avant de procéder aux branchements et de brancher l'appareil.

Suivre les instructions de ce manuel vous permet d'obtenir les performances et une prise d’écoute optimales grâce à votre nouveau Ampli-tuner AV. Veuillez conserver ce manuel pour une consultation ultérieure.

Informations de sécurité et introduction

Remarques importantes pour votre sécurité............2 Précautions 3 Accessoires fournis 4 Contenu 5 Fonctionnalités 6 Panneaux avant et arrière 7 Panneau avant 7 Écran 8 Panneau arrière 9 Télécommande 10 Commandes de l'Ampli-tuner AV 10

Connexions

Branchement de l'ampli-tuner AV. 11 Branchement de vos enceintes 11 A propos des branchements audiovisuels 14 Branchement d'appareils au moyen d'un câble HDMI 15 Raccordement de vos appareils 16 Raccordement d'appareils Onkyo RI 17 Branchement d'un appareil d'enregistrement 17 Branchement des antennes 18 Branchement du cordon d'alimentation 18

Mise sous tension et opérations de base

Mise sous/hors tension de l'ampli-tuner AV. 19

Mise sous tension 19 Extinction 19

Lecture 20

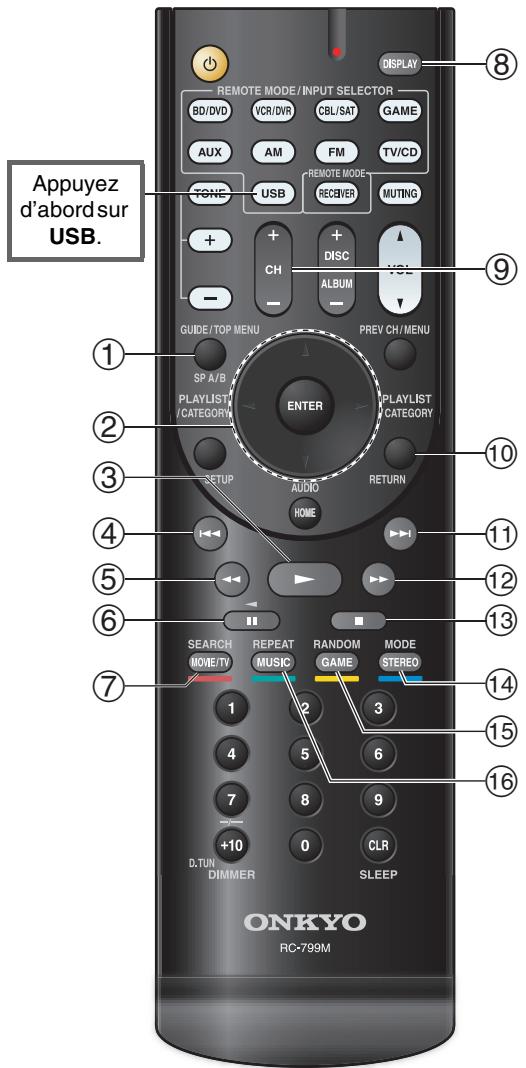

Lecture depuis l'appareil raccordé 20 Commande du contenu de périphériques USB. 21 Compréhension des icônes de l'afficheur 22 Lecture sur un iPod/iPhone via USB 22 Lecture sur un périphérique USB 23 Écoute de la radio AM/FM 24

Utilisation des fonctions de base 27

Utilisation de la configuration automatique des enceintes 27 Utilisation des modes d'écoute 30 Utilisation du menu principal 35 Sélection des enceintes A et B 35 Utilisation de la minuterie de déactivation automatique 36 Réglage de la luminosité de l'écran 36 Affichage des informations relatives à la source.... 36 Modification de l'affichage de l'entrée 37 Utilisation de Music Optimizer 37 Activation du mode sourdine de l'Ampli-tuner AV.... 37 Utilisation d'un casque 38 Enregistrement 38

Opérations plus sophistiquées

Menu de configuration OSD 39

Procédures courantes dans le menu de configuration 39 Éléments du menu de configuration 40 HDMI Input (Entrée HDMI) 41 Component (Entrée vidéo composantes) 41 Digital Audio (Entrée audio numérique) 42 Sp Config (Configuration d'enceintes) 42 Sp Distance (Distance des enceintes) 43 Level Cal (Calibrage du niveau) 43 Audio Adjust (Réglage audio) 44 Source Setup (Réglage de source) 45 Hardware (Configuration du matériel) 47 HDMI Setup (Réglage HDMI) 48 Utilisation des réglages audio 49

Commande differentres appareils

Lecture sur iPod/iPhone via une station

d'accueil Onkyo 52 Utilisation de la station d'accueil Onkyo 52 Commande de votre iPod/iPhone 53

Commande d'autres appareils Onkyo 54

Codes de télécommande préprogrammés 54 Saisie des codes de télécommande préprogrammés 54 Codes de télécommande pour les appareils Onkyo raccordés via RI 54 Réinitialisation des boutons de REMOTE MODE....55 Réinitialisation de la télécommande 55 Commande d'autres appareils 56

Annexe

Dépannage 58

Conseil de connexion et trajet du signal vidéo 63

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD 64

Fonctionnalités USB 67

Informations sur la licence et sur les marques déposées 68

Caractéristiques techniques 69

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant VCR/DVR enfoncé, appuyez sur ΦON/STANDBY (→ page 58).

Amplificateur

• 100 W par canal à 6 ohms (IEC)
• Circuit d'optimisation du réglage du gain et du volume
• Transformateur H. C. P. S. (alimentation à courant élevé) massif et de forte puissance

Traitement

• HDMI (Canal audio de retour, 3D, DeepColor, x.v.Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM).
• Configuration « non-scaling »
• Mémoire mode d'écoute A-Form Mode direct
• Music Optimizer pour les fichiers musicaux numériques compressés
• Convertisseurs N/A 192 kHz/24 bits
• Traitement DSP 32 bits puissant et extrêmement précis
• Technologie de circuit de nettoyage de scintilllement

Connexions

• 4 entrées et 1 sortie HDMI Commande du système R1HD d'Onkyo
• 3 entrées numériques (2 optiques/1 coaxiale, singular)
• Commutation en vidéo composant (2 entrées/1 sortie)
• Entrée USB située sur le panneau avant pour des périphériques de mémoire et des modèles iPod®/iPhone®

Divers

40 stations FM/AM prérégler Audyssey 2EQ® pour corriger les problèmes d'acoustique de la pièce Audyssey Dynamic EQ® pour corriger le volume Audyssey Dynamic Volume® pour maintenir une plage dynamique et un niveau d'écoute optimaux - Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz) - Fonction de commande de la synchro A/V (jusqu'à 400 ms) - Fonction de mise en veille automatique - Affichage sur écran via la liaison HDMI

Panneau avant

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

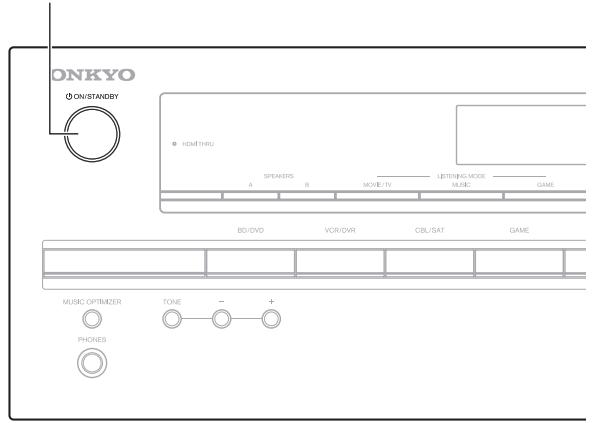

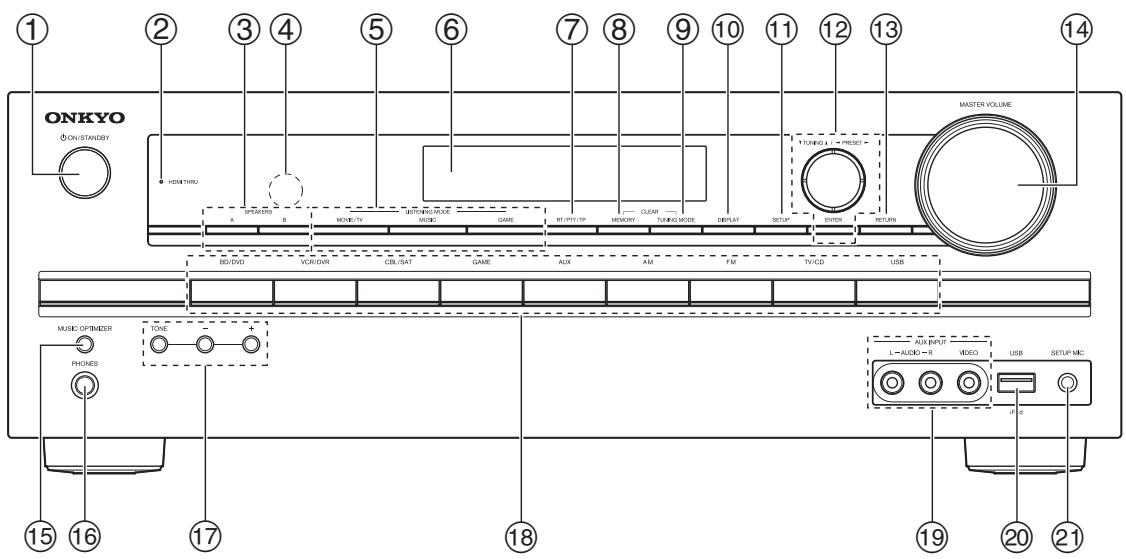

① Bouton ON/STANDBY (19) ② Voyant HDMI THRU (48) ③ Boutons SPEAKERS A et B (35) ④ Capteur de télécommande (4) ⑤ Boutons LISTENING MODE (30) (6) Écran (8) ⑦ Bouton RT/PTY/TP (25) ⑧ Bouton MEMORY (25) ⑨ Bouton TUNING MODE (24) ⑩ Bouton DISPLAY (36)

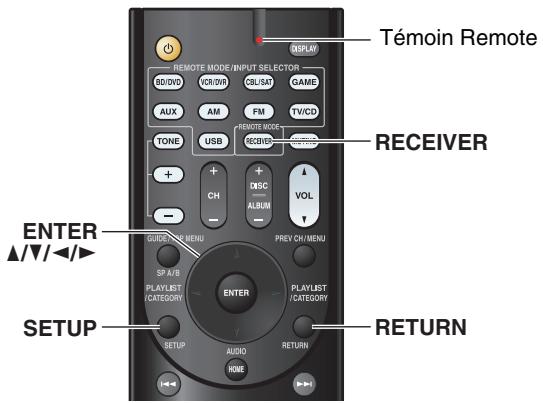

① Bouton SETUP (39) TUNING △ / ▽, PRESET (24), curseur et boutons ENTER ⑬ Bouton RETURN 14 Commande MASTER VOLUME (20) ⑤ Bouton MUSIC OPTIMIZER (37, 51) 16 Prise PHONES (38) ⑦ Boutons TONE et de niveau de la tonalité (49) 18 Boutons du selecteur d'entrée (20) 19 Prises AUX INPUT AUDIO et VIDEO (16) 20 Port USB (16) ② Prise SETUP MIC (27)

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

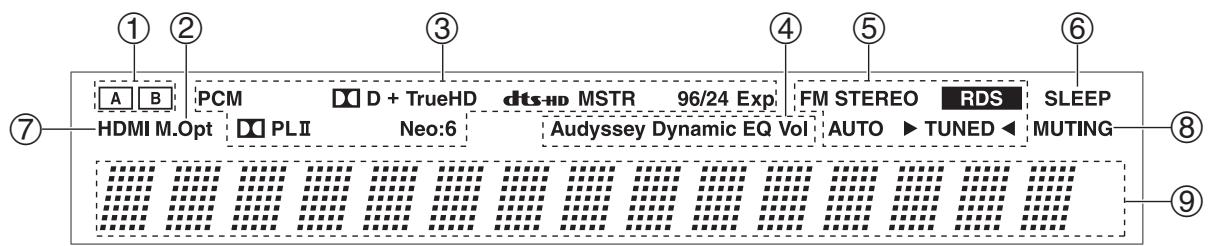

① Témoins d'enceinte A et B (35) ② Témoin M. Opt (37, 51) ③ Témoins de format et de mode d'écoute (30, 47) Voyant Audyssey (27, 45) Voyant Dynamic EQ (45) Voyant Dynamic Vol (46) Indicateurs de syntonisation Témoin RDS (25) Voyant AUTO (24) Voyant TUNED (24) Voyant FM STEREO (24) ⑥ Voyant SLEEP (36) ⑦VoyantHDMI(48,63) ⑧ Voyant MUTING (37) Zone de message

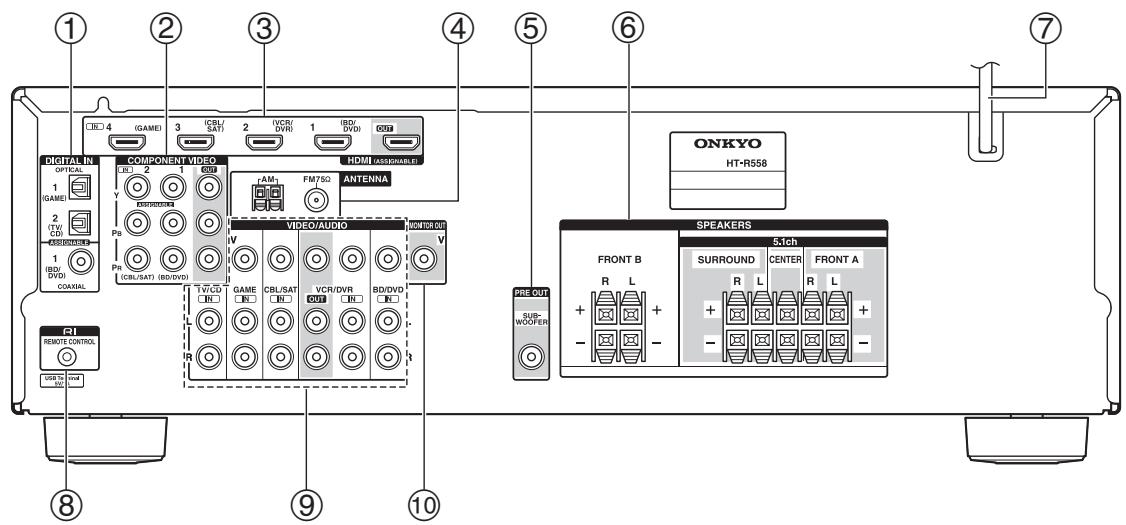

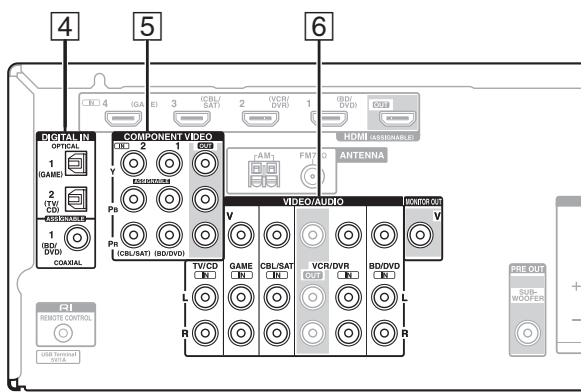

① Prises DIGITAL IN COAXIAL et OPTICAL (2) Prises COMPONENT VIDEO IN et OUT ③ Prises HDMI IN et OUT (4) Prise FM ANTENNA et borne AM ANTENNA ⑤ SUBWOOFER PRE OUT PRISE ⑥ SPEAKERS bornes (FRONT A, CENTER, SURROUND, FRONT B) ⑦ Cordon d'alimentation ⑧ Prise R1 REMOTE CONTROL

Consultez « Branchement de l'Ampli-tuner AV » (→ pages 11 à 18).

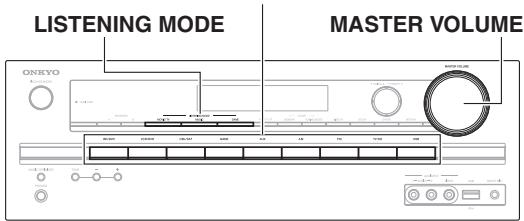

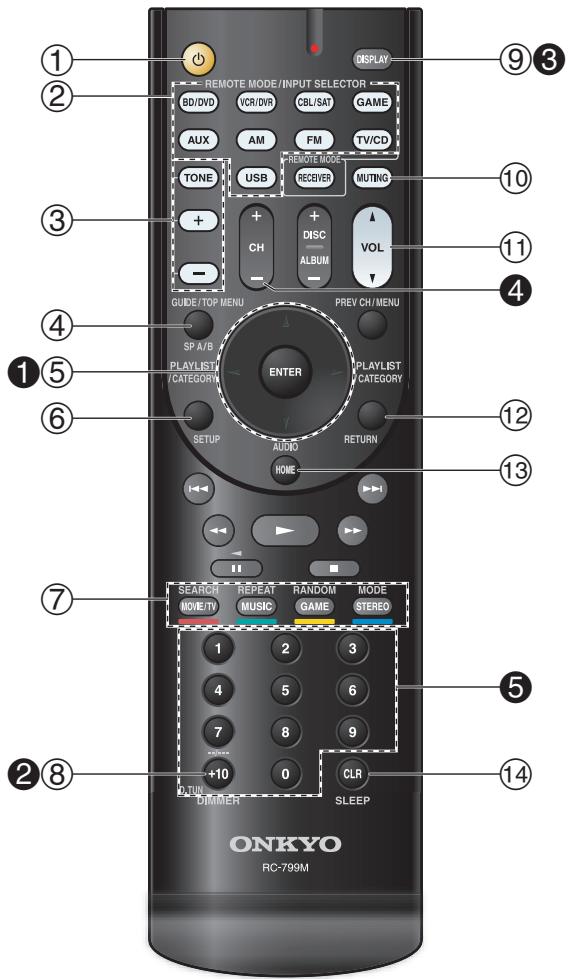

Commandes de l'ampli-tuner AV

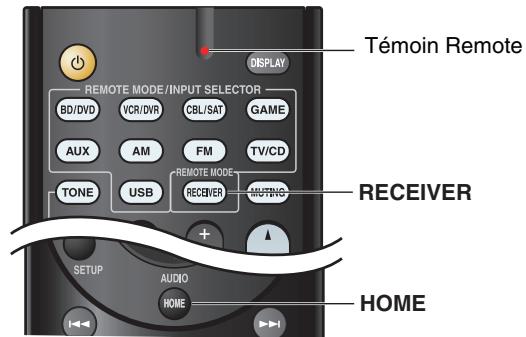

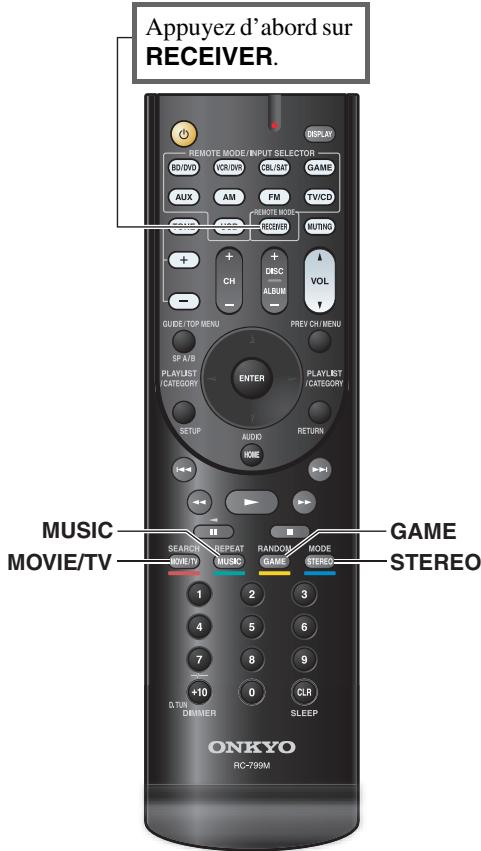

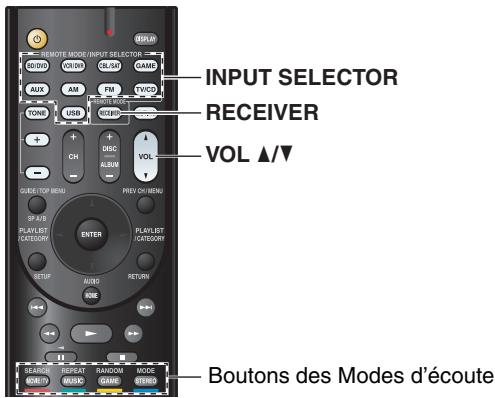

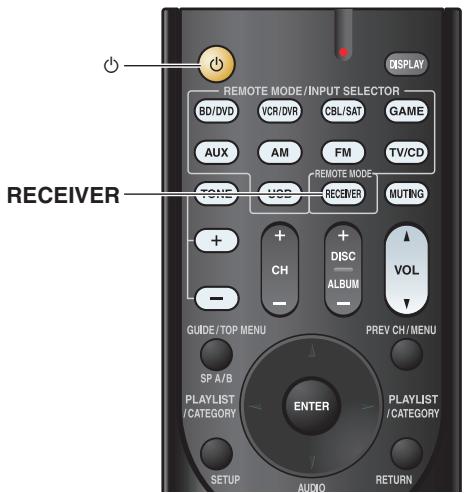

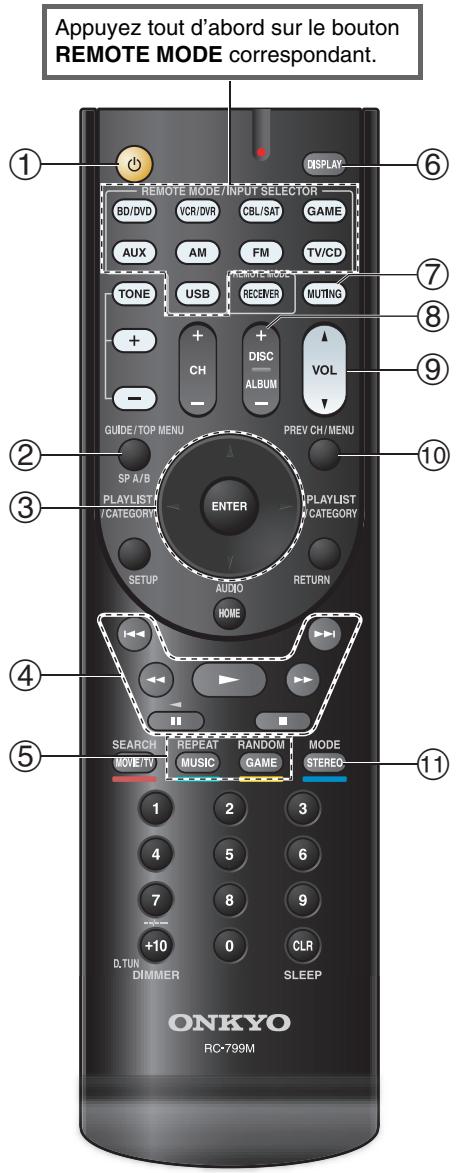

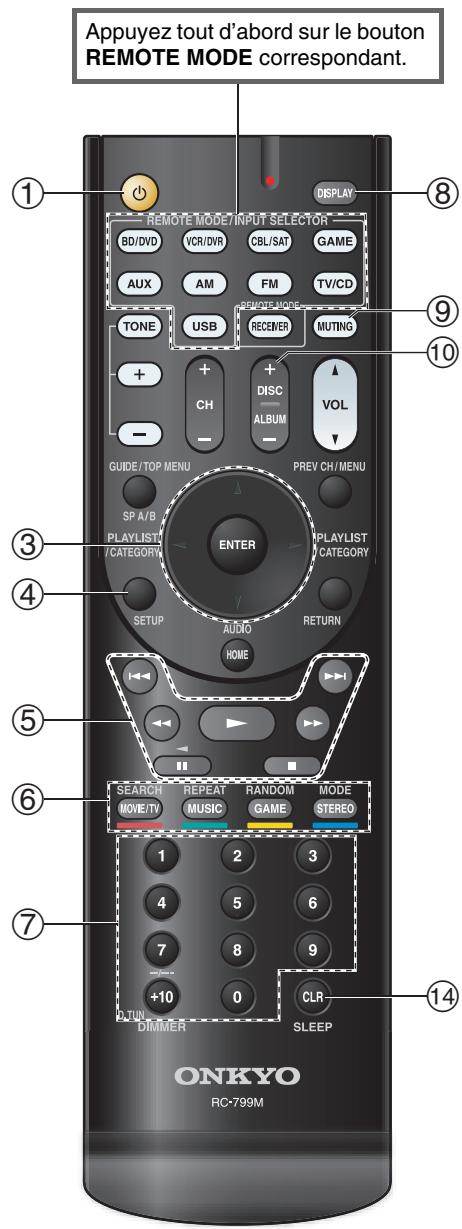

Pour utiliser l'ampli-tuner AV, appuyez sur RECEIVER pour sélectionner le mode Récepteur. Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d'autres appareils.

Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (→ page 54).

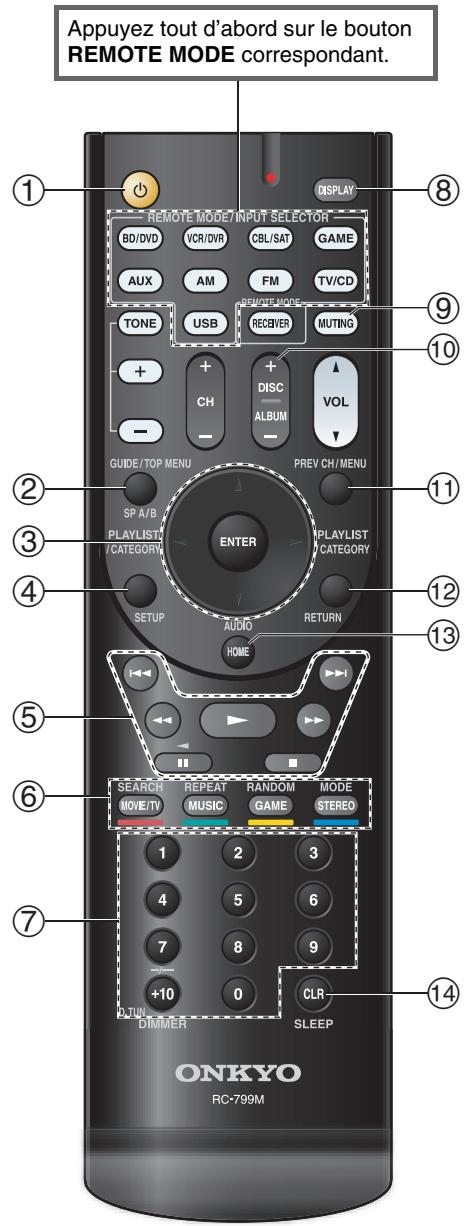

Pour toute information complémentaire, reportez-vous aux pages indiquées entre parenthèses.

Bouton (19) ② Boutons REMOTE MODE/INPUT SELECTOR (20) ③ Boutons TONE et de niveau de la tonalité (49) ④ Bouton SP A/B (35) ⑤ Boutons ▲/▼/▲/▶ et ENTER ⑥ Bouton SETUP (39) ⑦ Boutons des Modes d'écoute (30) ⑧ Bouton DIMMER (36) ⑨ Bouton DISPLAY (36) ⑩ Bouton MUTING (37) ⑪ Bouton VOL △◁ (20) ⑫ Bouton RETURN ⑬ Bouton HOME (35) ⑭ Bouton SLEEP (36)

Commande du tuner

Pour commander le tuner de l'ampli-tuner AV, appuyez sur le bouton AM ou FM (ou RECEIVER).

1 Boutons △ / ▽ (24) 2 Bouton D. TUN (24) ③ Bouton DISPLAY 4 Bouton CH +/- (25) • Boutons numérotés (24)

Branchement des câbles d'enceinte

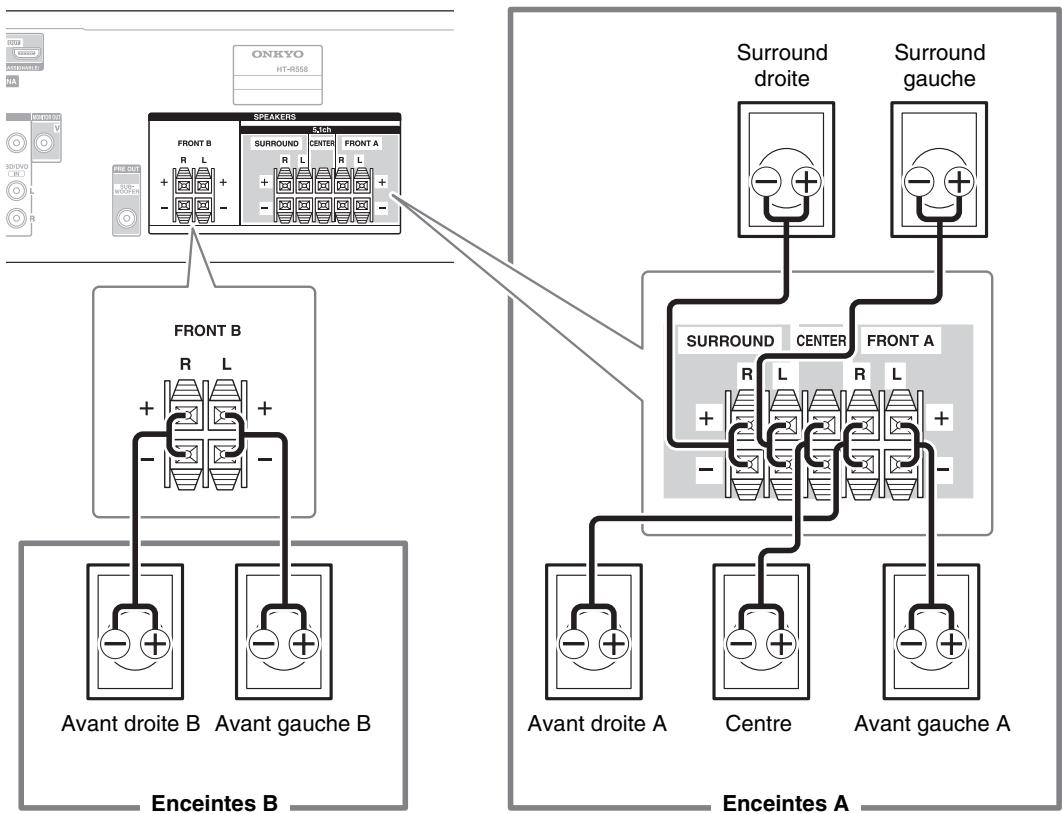

L'illustration suivante montre comment brancher les enceintes sur chaque paire de bornes.

Bornes d'enceinte à pousser

Dénudez les extrémités des câbles d'enceinte sur 10 à

12 mm environ et torsadez les fils dénudés comme indiqué sur la figure (Les câbles fournis ont déjà été dénudés).

Configuration des enceintes

Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un caisson de basse pour pouvoir bénéficier de graves puissants.

Pour tirer le meilleur parti de votre système de son surround, vous devez procéder à un certain nombre de réglages sur les enceintes automatiquement (→ page 27) ou manuellement (→ page 42).

Nombre d'enceintes	2	3	4	5
Enceintes avant	✓	✓	✓	✓
Enceinte centrale		✓		✓
Enceintes surround			✓	✓

Branchement des câbles d'enceinte

Les bornes d'enceinte comportent un code couleur pour leur identification.

Enceinte	Couleur
Avant gauche	Blanc
Avant droite	Rouge
Centre	Vert
Surround gauche	Bleu
Surround droite	Gris

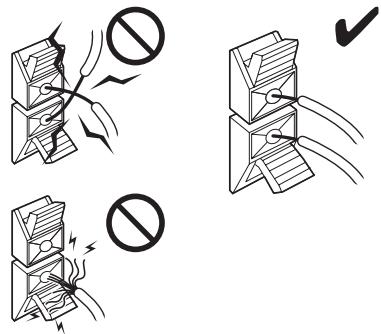

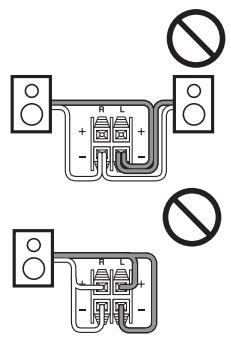

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d'une impédance comprise entre 6 et 16 ohms. Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection de l'amplificateur intégré risque de se déclencher.
• Débranche le cordon d'alimentation de la prise murale avant de procéder aux branchements.
• Lisez les instructions fournies avec vos enceintes.
• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel.
• Des câbles d'enceintes excessivement longs ou fins peuvent nuir à la qualité du son; ils sont donc à éviter.
• Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'ampli-tuner AV.
• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'ampli-tuner AV. Vous risqueriez d'endommager l'ampli-tuner AV.

• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

Utilisation d'un subwoofer (caisson de basses)

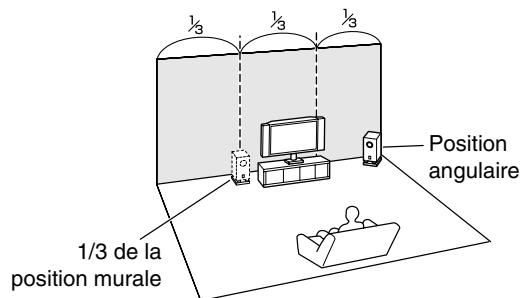

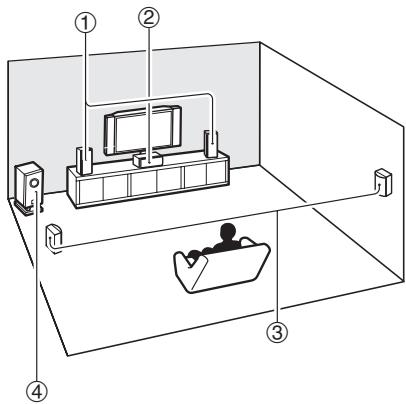

Pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

Conseil

• Si votre subwoofer n'est pas doté d'un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise pré-sortie du subwoofer à une entrée de l'amplificateur.

Cable HDMI

Vidéo et audio

Téléviseur, videoprojecteur, etc.

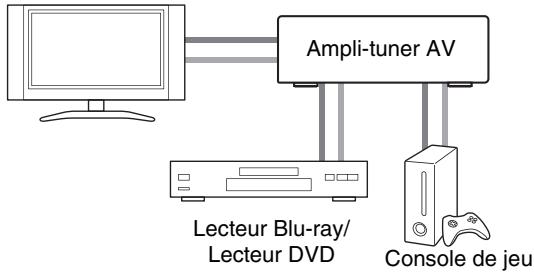

Autres câbles

: Vidéo : Audio

Téléviseur, videoprojecteur, etc.

• Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels.
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.
• Insérez les fiches à fond afin d’établir un bon contact (de mauvais branchements peuvent causer des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d'alimentation et des câbles d'enceinte.

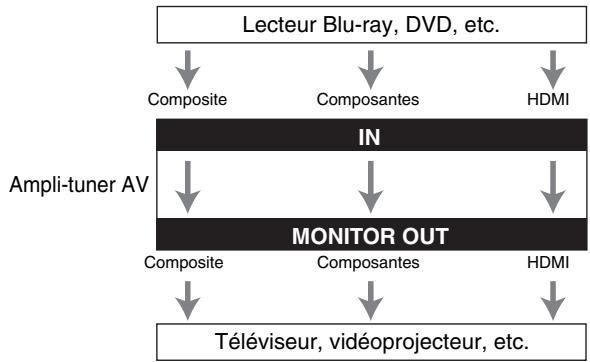

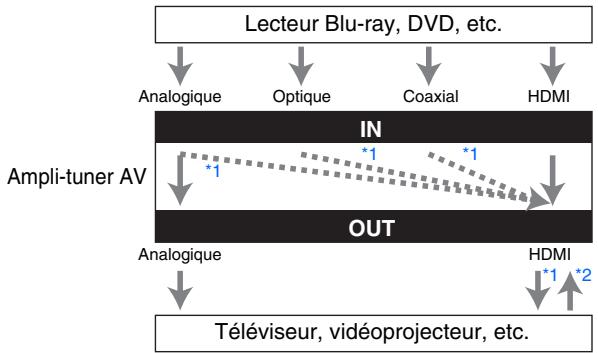

Cables et prises AV

Les branchements HDMI peuvent acheminer des signaux numériques vidéo et audio.

Vidéo composantes

La vidéo composante sépare les signaux de luminance (Y) et de différence de couleur (PB, PR), et offre ainsi une image d'une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composantes).

Vidéo composite

La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo.

Jaune

Audio numérique optique

Les branchements numériques optiques vous permettent de profiter d'un son numérique que le PCM^*1, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement coaxial.

Audio numérique coaxial

Les branchements numériques coaxiaux vous permettent de profiter d'un son numérique tel que le PCM^*1, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement optique.

Orange

Audio analogue (RCA)

Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques.

Blanc Rouge

*1 Le taux d'échantillonnage disponible pour le signal d'entrée PCM (stéréo/mono) est 32/44,1/48/88,2/96 kHz. Dans le cas d'une connexion HDMI, 176,4/192 kHz est également disponible.

Remarque

L'ampli-tuner AV ne prend pas en charge les prises PERITEL. - Les prises numériques optiques de l'ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'insérez ou la retirez.

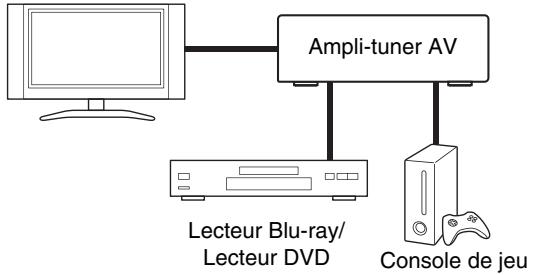

Branchement d'appareils au moyen d'un cable HDMI

Magnétoscope ou graveur DVD/enregistreur vidéo numérique Décodeur câble/satellite, etc. Lecteur Blu-ray/lecteur DVD

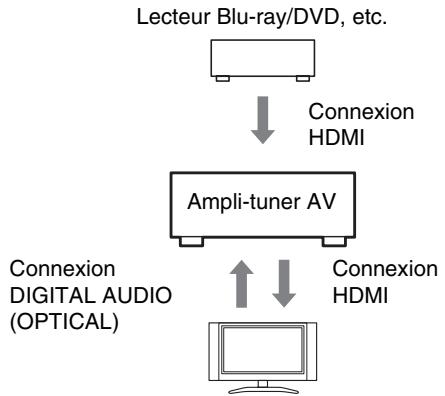

• Si votre TV ne prend pas en charge le canal de retarder audio (ARC - Audio Return Channel), vous devez connecter un cable numérique optique ainsi qu'un cable HDMI sur l'ampli-tuner AV.
• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'ampli-tuner AV, réglez l'appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI branché sur l'ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'ampli-tuner AV ou le son émis risque d'être coupé. Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous.

L'attribution peut être modifiée (→ page 41).

Prise	Appareils
HDMI IN1	Lecteur Blu-ray/lecteur DVD	✔
HDMI IN2	Magnétoscope ou graveur DVD/enregistreur video numérique	✔
HDMI IN3	Décodeur cable/satellite, etc.	✔
HDMI IN4	Console de jeu	✔
HDMI OUT	Téléviseur, vidéoprojecteur, etc.

Consultez aussi:

• « Conseil de connexion et trajet du signal vidéo » (→ page 63)
• « Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD » ( page 64) A propos de l'interface HDMI (→ page 66)

Conseil

• Pour écouter l'audio d'un appareil connecté via HDMI aux enceintes de votre TV, activez « HDMI Through » ( page 48) et réglez l'Ampli-tuner AV sur le mode veille.

Remarque

• Dans le cas de lecteurs de disques Blu-ray/DVD, si aucun son n'est diffusé après avoir suivi la procédure mentionnée ci-dessus, réglez les paramètres audio HDMI de vos lecteur Blu-ray/lecteur DVD sur PCM.

Fonction de canal audio de retour (ARC)

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV.

• Vous pouvez utiliser cette fonction si :
• votre télévisieur est compatible ARC et que
• le sélecteur d'entrée TV/CD est sélectionné et que
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 48) et que
• « Audio Return Ch (ARC) » est réglé sur « Auto » ( page 49).

Raccordement de vos appareils

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous. Consultez « Conseil de connexion et trajet du signal vidéo » pour toute information complémentaire ( page 63).

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

L'attribution peut être modifiée (→ pages 41, 42).

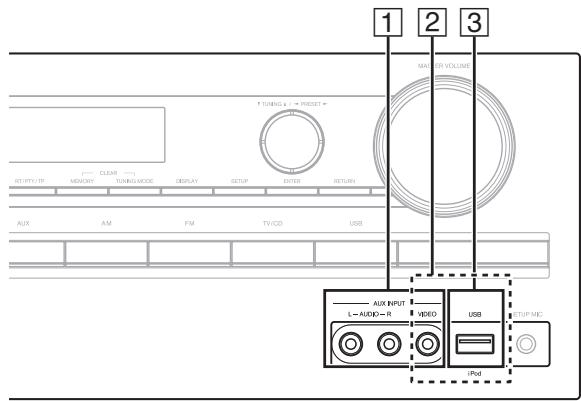

N°	Prise/port	Appareils
1	AUX INPUT
	VIDEO	Caméscope, etc.
	AUDIO L/R
2	USB, AUX INPUT VIDEO*1	iPod/iPhone (lecture videotéo)
3	USB*2	iPod/iPhone, lecteur MP3, cle USB à mémoire flash
4	DIGITAL IN
	OPTICAL 1 (GAME)	Console de jeu	✔
	OPTICAL 2 (TV/CD)	Téléviseur, Lecteur CD	✔
	COAXIAL (BD/DVD)	Lecteur Blu-ray/lecteur DVD	✔
5	COMPONENT VIDEO
	IN 1 (BD/DVD)	Lecteur Blu-ray/lecteur DVD, station d'accueil RI	✔
	IN 2 (CBL/SAT)	Décodeur cable/satellite, station d'accueil RI, etc.	✔
	OUT	Téléviseur, vidéoprojecteur, etc.
6	MONITOR OUT	Téléviseur, vidéoprojecteur, etc.
	BD/DVD IN	Lecteur Blu-ray/lecteur DVD
	VCR/DVR IN	Magnétoscope, graveur DVD/enregistreur video numérique, station d'accueil RI
	CBL/SAT IN	Décodeur cable/satellite, etc.
	GAME IN	Console de jeu, Station d'accueil RI
	TV/CD IN	TV, lecteur CD, platine à cassette, MD, CD-R, platine disque*3, station d'accueil RI

Remarque

1 Lorsque l'entrée USB est sélectionnée, vous pouvez entrer des signaux vidéo à partir de la prise AUX INPUT VIDEO. Les signaux vidéo entrés à partir de AUX INPUT VIDEO sont restitués sur la prise MONITOR OUT. 2 Ne raccordez pas le port USB de l'ampli-tuner AV sur un port USB de votre ordinateur. Il n'est pas possible de lire la musique qui se trouve sur votre ordinateur de cette manière via l'ampli-tuner AV. *3 Raccordez une platine disque (MM) qui possède un amplificateur de puissance phono intégré. Si votre platine disque (MM) n'en possède pas, vous aurez besoin d'un amplificateur de puissance phono disponible dans le commerce.

Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC ainsi que d'un amplificateur de puissance phono. Consultez le manuel de votre platine disque pour plus de détails.

• Avec la prise 4, goûtez à la qualité de son DTS et Dolby Digital.
• Avec la prise [6], si votre lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principales et multicanal, assurez-vous de brancher sur la stéréo principale.

Comment enregistrer une source vidéo

Vous ne pouvez pas enregistrer de données vidéo via l'ampli-tuner AV à l'aide des connexions décrites ci-dessus. Consultez « Enregistrement » à propos des connexions en vue d'un enregistrement vidéo.

→ page 38.

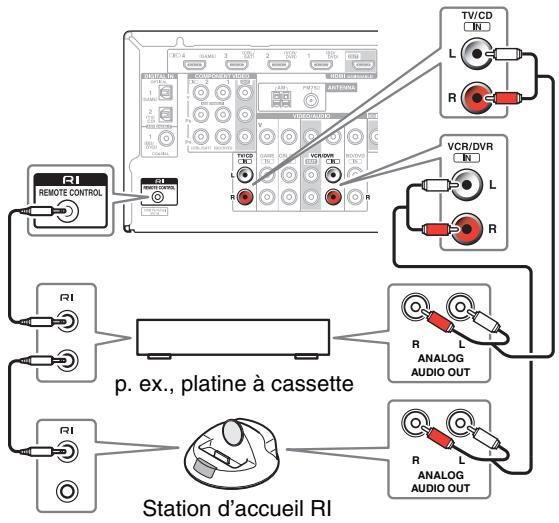

Raccordement d'appareils onkyo RI

Assurez-vous que chaque appareil Onkyo est raccordé au moyen d'un câble audio analogue (connexion ⑥ dans les exemples d'installation) ( page 16). 2. Etablissez la connexion RI (voir l'illustration). 3. Si vous utilisez une station d'accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d'entrée ( page 37).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

Mise en marche du système/allumage automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RL et si l'ampli-tuner AV est en mode veille, l'ampli-tuner AV s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée.

Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

Télécommande

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils Onkyo compatibles RL. Il vous suffit de pointer la télécommande vers le capteur de télécommande de l'ampli-tuner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié ( page 54).

Remarque

• N'utilise que des cables RI pour effectuer les branchements RI. Des cables RI sont fournis avec les appareils Onkyo.
• Certains appareils possèdent deux prises RI. Vous pouvez raccorder l'une ou l'autre à l'ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles RI.
• Ne raccordez que des appareils Onkyo aux prises Rl. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.
• Certains appareils ne prennent pas en charge toutes les fonctions R1. Consultez les manuels d'utilisation fournis avec vos autres appareils Onkyo.

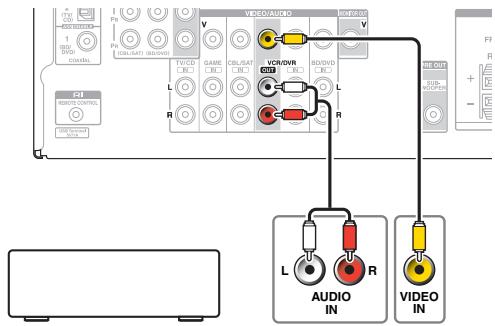

Branchement d'un appareil d'enregistrement

Consultez « Enregistrement » pour toute information complémentaire sur l'enregistrement (→ page 38).

VCR, graveur DVD, platine à cassette, CDR, enregistreur de MD, etc.

Remarque

• L'ampli-tuner AV doit être sous tension pour pouvoir effectuer l'enregistrement. Aucun enregistrement n'est possible s'il est en mode veille.
• Si vous souhaitez enregistrer directement de votre téléviseur ou de leur magnétoscope sur le magnétoscope dédié à l'enregistrement sans passer par l'ampli-tuner AV, branchez les sorties audio et vidéo du téléviseur/magnétoscope directement sur les entrées audio et vidéo du magnétoscope dédié à l'enregistrement. Consultez les manuels d'utilisation de leur téléviseur et de vos magnétoscopes pour toute information complémentaire.
• Les signaux vidéo raccordés aux entrées vidéo composite ne peuvent être enregistrés que via des entrées vidéo composite. Par exemple, si votre téléviseur/magnétoscope est raccordé à une entrée vidéo composite, le magnétoscope dédié à l'enregistrement doit imperativement être raccordé à une sortie vidéo composite.
• Les modes d'écoute Surround et DSP ne peuvent pas être enregistrés.
• Les disques Blu-ray et DVD protégés contre la copie ne peuvent être enregistrés.
• Les sources raccordées à une entrée numérique ne peuvent être enregistrées. Seules les entrées analogiques peuvent être enregistrées.
• Les signaux DTS seront enregistrés sous forme de parasites, par conséquent, n'essayez jamais d'effectuer un enregistrement analogique de CD ou de LD enregistrés au format DTS.

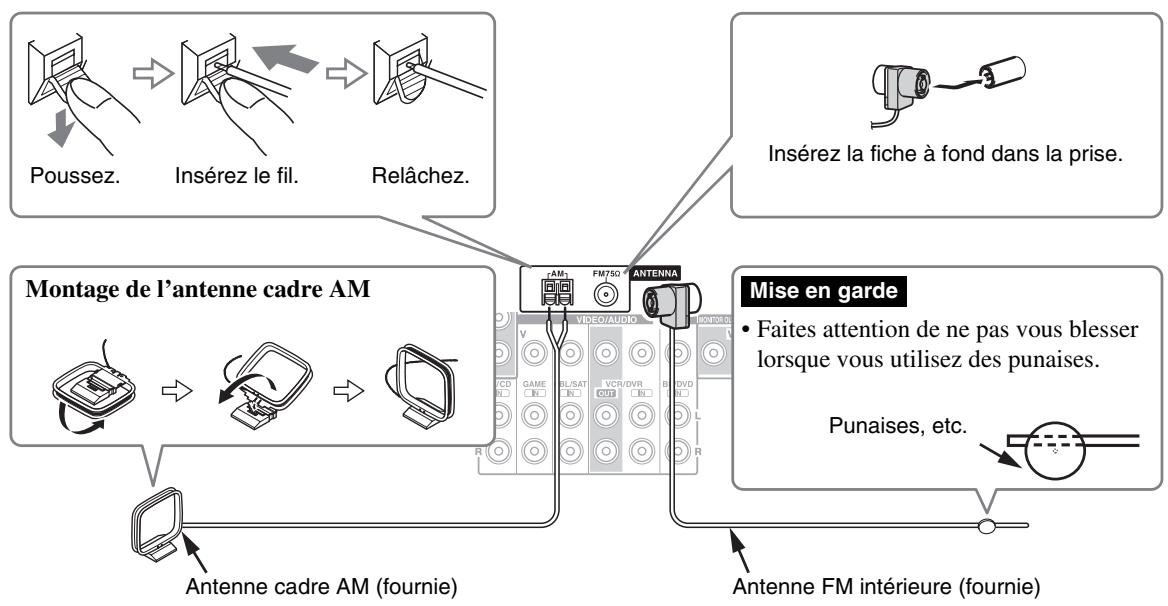

Branchement des antennes

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM.

L'ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Remarque

• Une fois votre ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l'antenne de manière à obtenir la meilleure réception possible.
• Maintenez l'antenne cadre AM aussi éloignée que possible de votre ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Conseil

• Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément.
• Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne AM interieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément.

Branchement du cordon d'alimentation

1 Insérez la fiche du cordon d'alimentation dans une prise murale.

Remarque

• Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.
• La mise sous tension de l'ampli-tuner AV peut entraîner une surtension passagère pouvant se ressentir sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l'ampli-tuner AV sur un circuit différent.

Mise sous/hors tension de l'ampli-tuner AV

ON/STANDBY

Mise sous tension

Appuyez sur ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur la télécommande.

L'ampli-tuner AV s'allume ainsi que l'écran.

Extinction

Appuyez sur ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur la télécommande.

L'ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'ampli-tuner AV, baissez toujours le volume sonore avant d'éteindre l'appareil.

Conseil

• Pour toute information complémentaire sur le réglage de l'alimentation, consultez « Veille automatique » (→ page 48).

Lecture

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Utilisation à l'aide de la télécommande

1. Appuyez sur le bouton RECEIVER, puis sur le bouton INPUT SELECTOR. 2. Lancez la lecture sur l'appareil source.

Consultez aussi :

• « Lecture sur un iPod/iPhone via USB » (→ page 22)
• « Lecture sur un périphérique USB » (→ page 23) « Écoute de la radio AM/FM » (→ page 24)
• « Lecture sur iPod/iPhone via une station d'accueil Onkyo » (→ page 52)
• «Commande d'autres appareils Onkyo » (→ page 54)

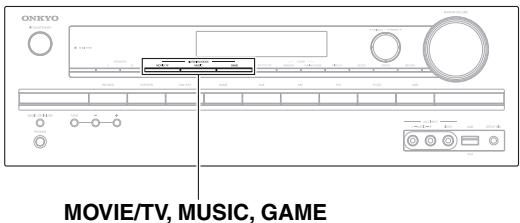

3 Pour ajuster le volume, utilisez VOL △/▽. 4 Sélectionnez un mode d'écoute et profitez!

Consultez aussi:

• Utilisation des modes d'écoute (→ page 30)

Utilisation de l'ampli-tuner AV

Boutons du sélecteur d'entrée

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source d'entrée. 2 Lancez la lecture sur l'appareil source. 3 Pour ajuster le volume, utilisez la commande MASTER VOLUME. 4 Sélectionnez un mode d'écoute et profitez!

Commande du contenu de périphériques USB

TOP MENU Ce bouton permet d'afficher le menu principal pour chaque support ou service. ▲/▼ et ENTER Ces boutons permettent d'accéder aux menus. ◄ Ce bouton permet de parcourir les pages.

En mode standard (iPod/iPhone), ce bouton permet de sélectionner des listes de lecture.

③ Ce bouton permet de commencer la lecture. ④ Ce bouton permet de sélectionner le début du morceau en cours de lecture. Appuyer deux fois sur ce bouton permet de sélectionner le morceau précédent. ⑤ Ce bouton permet de revenir rapidement en arrêté sur le morceau en cours. ⑥ Ce bouton permet de mettre la lecture en pause. ⑦ SEARCH Vous pouvez basculer entre l'écran de lecture et l'écran de liste pendant la lecture. DISPLAY Ce bouton permet de commuter l'information sur les morceaux. CH+/- En mode standard (iPod/iPhone), ce bouton permet de selectionner des albums. 10 RETURN Ce bouton permet de revenir au menu précédent. 11 Ce bouton permet de sélectionner le morceau suivant. ② Ce bouton permet d'avancer rapidement sur le morceau en cours. 13 Ce bouton permet d'arrêter la lecture.

14 MODE Vous pouvez commuter entre le mode Étendu et le mode Standard pendant la lecture sur un iPod/iPhone. 15 RANDOM Ce bouton permet d'utiliser la lecture aléatoire. 16 REPEAT Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition.

Conseil

• Consultez « Commande d'autres appareils Onkyo » pour le fonctionnement d'autres appareils (→ page 54).

Remarque

• Les boutons que vous pouvez utiliser diffèrent en fonction des périphériques et des supports utilisés pour la lecture.

Compréhension des icônes de l'afficheur

Cette section décrit les icônes qui s'affichent à l'écran du ampli-tuner AV pendant la lecture du support.

Icône	Description
C3	Dossier
#	Piste
#	Lecture
II	Pause
#	Avance rapide
#	Retour rapide
#	Artiste
#	Album
10	Répéter une piste
F#	Répéter dossier (péripérisque USB)
#	Répéter
#	Aléatoire
#	Album aléatoire (iPod/iPhone)

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT.

Cette section explique comment lire des fichiers musicaux sur un iPod/iPhone.

Modèles d'iPod/iPhone compatibles

Conqu pour :

iPod touch (1ère, 2nde, 3e et 4e génération), iPod classic,

iPod nano (2nde, 3e, 4e, 5e et 6e génération), iPhone 4S,

iPhone 4, iPhone 3GS, iPhone 3G, iPhone

1 Appuyez sur USB pour sélectionner l'entrée « USB ». 2 Raccordez le câble USB fourni avec l'iPod/iPhone sur le port USB à l'avant de l'ampli-tuner AV. Lors de la lecture du contenu de votre iPod/iPhone, le message « Connecting... » s'affiche à l'écran du ampli-tuner AV. Une liste du contenu de votre modèle d'iPod/iPhone s'affiche (mode Étendu). 3 Utilisez / pour sélectionner un dossier, puis appuyez sur ENTER pour l'ouvrir.

Conseil

• Si vous voulez commander l'appareil à l'aide de votre iPod/iPhone ou de votre télécommande, appuyez sur MODE pour passer en mode Standard.
• Lorsque vous déconnectez l'iPod/iPhone, l'ampli-tuner AV enregistre le mode en cours. Cela signifie que si vous vous déconnectez lorsque vous êtes en mode Étendu, l'ampli-tuner AV démarre en mode Étendu lors de la prochaine connexion à l'iPod/iPhone.
• Vous pouvez également utiliser les boutons △ / ▽, ENTER et TUNING MODE situés sur le panneau avant. TUNING MODE vous permet de commuter entre les modes.
• Lors de la connexion de votre iPod/Phone à l'aide d'un câble USB, nous vous recommandons d'utiliser un câble USB officiel d'Apple Inc.

4 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou pour démarrer la lecture.

Remarque

• Tant que le message « Connecting... » s'affiche à l'écran du ampli-tuner AV, ne déconnectez pas le câble USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB.
• Si vous raccordez un iPod ou un iPhone au port USB, aucun son n'est produit depuis la prise du casque.

Commandes en mode étendu

Les informations de contenu sont affichées (listes), et vous pouvez commander le contenu tout en regardant l'écran. Liste de l'écran supérieur :

liste de lecture, artistes, albums, genres, morceaux, compositeurs, morceaux aléatoires, morceau en cours de lecture.

Commandes en mode standard

Les informations de contenu ne s'affichent pas, mais peuvent être utilisées à l'aide de l'iPod/iPhone ou de la télécommande.

Lecture sur un périphérique USB

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT.

Cette section explique comment lire des fichiers musicaux à partir d'un périphérique USB (par exemple, des clés USB à mémoire flash et des lecteurs MP3).

Consultez aussi:

• « Fonctionnalités USB » (→ page 67)

1 Appuyez sur USB pour sélectionner l'entrée « USB ». 2 Branchez votre périphérique USB sur le port USB de l'ampli-tuner AV.

Lors de la lecture du contenu de votre périphérique USB, le message « Connecting... » s'affiche à l'écran de l'ampli-tuner AV.

3 Appuyez sur ENTER. Une liste du contenu de votre périphérique s'affiche. Pour ouvrir un dossier, utilisez / pour le sélectionner, puis appuyez sur ENTER. 4 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou pour démarrer la lecture.

Remarque

• Tant que le message « Connecting... » s'affiche à l'écran du ampli-tuner AV, ne déconnectez pas le cable USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB.

Écoute de la radio am/fm

Cette section décrit la procédure à l'aide des boutons du panneau avant, sauf mention contraire.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez memoriser vos stations préférentes parmi les stations préreglées afin de pouvoir y accéder plus rapidement.

Vous pouvez également changer le pas en fréquence (→ page 48).

1 Appuyez sur AM ou FM pour sélectionner « AM » ou « FM »

Dans cet exemple, nous avons sélectionné FM.

(L'affichage peut être différent d'un pays à l'autre.)

Mode de recherche automatique

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'allume sur l'écran du ampli-tuner AV. 2 Appuyez sur TUNING /.

La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, le témoin TUNED s'allume. Lorsque le tuner a détecté une station FM stéréo, le témoin FM STEREO s'allume à l'écran, comme indiqué.

Conseil

• Recherche de stations FM stéreo à faible signal Si le signal émis par une station FM stéreo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode Recherche manuelle et écoutez la station en mode mono.

Recherche manuelle

En mode recherche manuelle, les stations FM sont diffusées en mono.

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'éteigne sur l'écran de l'amplificateur AV. 2 Appuyez et maintenez enfoncé TUNING /.

La fréquence cesse de changer lorsque vous relâchez le bouton.

Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Appuyez sur AM ou FM de la télécommande pour sélectionner « AM » ou « FM », suivi de D. TUN.

(L'affichage peut être différent d'un pays à l'autre.)

2 Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés.

Par exemple, pour atteindre la fréquence 87.5 (FM), appuyez successivement sur les boutons 8, 7 et 5.

Si vous avez saisi un mauvais numéro, vous pouvez reessayer après 8 secondes.

Pré-réglage de stations de radio am/fm

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio AM/FM préférences sous forme de stations préreglées.

1 Recherchez la station de radio AM/FM que vous souhaitez memoriser parmi les stations pré-regliées. Consultez la section précédente. 2 Appuyez sur MEMORY. Le numero de station préreglee clignote.

(L'affichage peut être différent d'un pays à l'autre.)

3 Pendant que le nombre de station préréglée clignote (environ 8 secondes), sélectionnez un nombre de station préréglée de 1 à 40 à l'aide de PRESET /. 4 Appuyez à nouveau sur MEMORY pour mémoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station préréglée cesse de clignoter.

Répétez cette procédure pour chacune de vos stations de radio AM/FM préférences.

1 Pour sélectionner une station préenregistrée, utilisez PRESET / sur l'ampli-tuner AV ou CH + / - de la télécommande.

Conseil

• Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station préréglée.

Suppression d'une station prérégistrée

1 Sélectionnez la station prérégée que vous souhaitez supprimer. Consultez la section précédente. 2 Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE. La station prérégée est supprimée et son numéro disparaît de l'afficheur de l'ampli-tuner AV.

Utilisation du RDS

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

Lorsque le tuner a détecté une station RDS, le témoin RDS s'allume.

Lorsque la station diffuse des informations textuelles, le texte peut être affiché.

Que signifie RDS ?

RDS signifie Radio Data System ; il s'agit d'une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l'Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l'utilisent. Outre le fait d'afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

L'ampli-tuner AV prend en charge quatre types d'informations RDS:

PS (programme service)

Ce service permet d'afficher le nom de la station lorsqu'une station RDS diffusant des informations PS est syntonisée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes.

RT (radio text)

Ce service permet au tuner d'afficher du texte à l'écran de l'ampli-tuner AV lorsqu'il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante.

PTY (program type)

Vous permet de rechercher des stations de radio RDS par type ( page 26).

Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière ( page 26).

Remarque

• Dans certains cas, les caractères affichés sur l'ampli-tuner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l'afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s'agit pas d'un problème de fonctionnement.
• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s'afficher par intermittence, voir ne pas s'afficher du tout.

1 Appuyez une fois sur rt/pty/tp.

Les informations textuelles défilent sur l'afficheur de l'ampli-tuner AV.

Remarque

• Le message « Waiting » peut apparaître pendant que l'ampli-tuner AV attend les informations textuelles.
• Si le message « No Text Data » apparait sur l'afficheur, aucune information textuelle n'est disponible.

Recherche de stations par type (PTY)

Vous pouvez rechercher des stations de radio par type.

1 Appuyez deux fois sur RT/PTY/TP.

Le type de programme en cours de diffusion apparait sur l'afficheur de l'ampli-tuner AV.

2 Utilisez PRESET / pour sélectionner le type de programmes que vous recherchez.

Consultez le tableau indiqué plus loin dans ce chapitre.

3 Appuyez sur ENTER pour commencer la recherche.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station correspondant au type que vous avez indiqué. Puis il s'arrête brievement avant de continuer la recherche.

4 Appuyez sur ENTER lorsqu'une station que vous souhaitez écouter a été détectée.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Écoute d'informations routières (TP)

Vous pouvez rechercher des stations diffusant des informations routières.

1 Appuyez trois fois sur rt/pty/tp.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparait sur l'afficheur du ampli-tuner AV. Si « TP » apparait sans crochets, cela signifie que la station en question ne diffuse pas d'informations sur la circulation routière.

2 Appuyez sur ENTER pour rechercher une station diffusant des informations sur la circulation routière.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station diffusant des informations sur la circulation routière.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Type	Écran
None	None
Bulletin s'information	News
Questions d'actualité	Affairs
Informations	Info
Sport	Sport
Éducation	Educate
Théâtre	Drama
Culture	Culture
Sciences et technologie	Science
Variété	Varied
Musique pop	Pop M
Musique rock	Rock M
Musique grand public	Easy M
Musique classique légère	Light M
Musique classique	Classics
Autres musiques	Other M
Météo	Weather
Finance	Finance
Programmes pour enfants	Children
Affaires sociales	Social
Religion	Religion
Libre ANTenne	Phone In
Voyage	Travel
Loisir	Leisure
Musique jazz	Jazz
Musique country	Country
Variétés nationales	Nation M
Anciens tubes	Oldies
Musique folk	Folk M
Documentaire	Document
Test d'alarme	TEST
Alarme	Alarm!

Utilisation de la configuration automatique des enceintes

À l'aide du micro calibré fourni, Audyssey 2EQ® détermine automatiquement le nombre d'enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d'écoute principale.

Audyssey 2EQ élimine ensuite la distorsion causée par l'acoustique de la pièce en détectant les problèmes d'acoustique de la pièce au niveau de la zone d'écoute tant en termes de fréquence que de durée. Ceci permet d'obtenir ainsi un son clair et bien équilibré.

Audyssey 2EQ peut être utilisé avec Audyssey Dynamic EQ® et Audyssey Dynamic Volume® (→ page 45, 46).

Raccordez et mettez toutes vos enceintes en place avant d'utiliser cette fonction.

Audyssey 2EQ vous offre deux méthodes de mesure :

« Audyssey Quick Start » et « Audyssey 2EQ Full Calibration »

• « Audyssey Quick Start » utilise la mesure à partir d'une position pour procéder uniquement réglage de l'enceinte.
• « Audyssey 2EQ Full Calibration » utilise la mesure à partir de trois positions pour corriger la réponse de la piece en plus du réglage de l'enceinte.

Plus le nombre d'emplacements de mesure est élevé, meilleur sera l'environnement d'écoute. Nous recommandons d'utiliser les mesures à partir de trois emplacements pour créer le meilleur environnement d'écoute.

Le démarrage rapide prend 2 minutes et l'étalonnage complet prend 10 minutes.

Le temps de mesure total varie en fonction du nombre d'enceintes.

Procédure de mesure

Pour créer un environnement sonore digne d'une salle de cinéma, Audyssey 2EQ effectue des mesures à un maximum de trois positions dans la zone d'écoute. À l'aide d'un trépied, positionnez le micro à la hauteur des oreilles d'un auditeur assis, la pointe du micro orientée vers le plafond. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats.

Également appelée Position d'écoute principale, cette position désigne la position centrale où l'auditeur s'assoit lorsqu'il se trouve dans la zone d'écoute.

Audyssey 2EQ utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale pour le subwoofer.

② Deuxième position de mesure

Le côté droit de la zone d'écoute.

③ Troisième position de mesure

Le côté gauche de la zone d'écoute.

La distance entre les positions ① à ② et ① et ③ doit être d'au moins 1 mètre.

: Zone d'écoute ① à ③ : Position d'écoute

Remarque

• Veillez à ce que la pièce soit la plus silencieuse possible. Les bruits de fond et des interférences radio (RFI) peuvent perturber les mesures de la pièce. Fermez les fenêtres, éteignez les téléviseurs, radios, climatisateurs, éclairages fluorescents, appareils électroménagers, variateurs de lumière et autres appareils. Eteignez votre téléphone portable (même si vous ne l'utilisez pas) ou placez-le à distance des autres appareils audioélectroniques.
• Le microphone capte des tonalités d'essai émises par chaque enceinte pendant que Audyssey 2EQ exécute les fonctions de correction de la pièce et de configuration automatique des enceintes.
• Les fonctions Correction de pièce et Configuration des enceintes Audyssey 2EQ ne peuvent pas être utilisées si un casque est branché.

Allumez l'ampli-tuner AV et le téléviseur qui y est raccordé.

Sur le téléviseur, sélectionnez l'entrée à laquelle l'ampli-tuner AV est raccordé.

2 Réglez le micro de configuration des enceintes sur la position d'écoute principale ① et branchez-le sur la prise SETUP MIC.

SETUP MIC pris

Le menu de configuration des enceintes apparait.

Remarque

• Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres. 3 Utilisez / pour sélectionner « Audyssey Quick Start » ou « Audyssey 2EQ Full Calibration ». 4 Appuyez sur ENTER.

Audyssey 2EQ® Correction de pièce et configuration des enceintes démarre.

Des tonalités d'essai sont émises par chaque enceinte pendant que Audyssey 2EQ corrige la pièce et configure les enceintes. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro. Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes Audyssey 2EQ, sauf si vous souhaitez annuler ces dernières.

Si vous sélectionnez « Audyssey Quick Start », vous accéderez à l'étape 7.

5 Placez le micro de configuration des enceintes à la position suivante, puis appuyez sur ENTER.

Audyssey 2EQ effectue quelques mesures supplémentaires. Cette opération peut nécessiter quelques minutes.

6 Lorsque vous y êtes invité, répétez l'étape 5.

7 Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Les options sont :

Save:

Permet d'enregistrer les réglages calculés et de quitter la configuration automatique des enceintes et la correction de pièce de Audyssey 2EQ.

Cancel:

Annuler Correction de pièce et configuration des enceintes de Audyssey 2EQ.

Conseil

• Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant /.

8 Utilisez / pour sélectionner une cible, et utilisez / pour modifier le réglage.

Une fois les résultats d'Audyssey 2EQ enregistrés, le menu affiche les réglages « Audyssey »

→ page 45, « Dynamic EQ » → page 45, « Dynamic Volume » → page 46.

Remarque

• Si « Audyssey Quick Start » a été utilisé pour la mesure, il n'est pas possible de sélectionner « Audyssey »
• Ces réglages sont appliqués à tous les sélecteurs d'entrée.

9 Appuyez sur ENTER.

10 Débranchez le micro de configuration des enceintes.

Remarque

• Vous pouvez annuler la correction de pièce et la configuration des enceintes de Audyssey 2EQ à tout moment en débranchant le micro de configuration.
• Ne branchez ou ne débranchez aucune enceinte pendant la procédure de correction de pièce ou de configuration des enceintes de Audyssey 2EQ.
• Si l'ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions Correction de pièce et Configuration des enceintes de Audyssey 2EQ.
• Les modifications apportées à la pièce après Audyssey 2EQ la Correction de pièce et Configuration des enceintes de Audyssey 2EQ nécessitant que vous l'exécutiez à nouveau, les caractéristiques de la pièce ayant changé.

Messages d'erreur

Pendant les procédures de correction de pièce et de configuration des enceintes de Audyssey 2EQ®, l’un des messages d’erreur suivants peut apparaître.

Les options sont :

Retry:

Réessayez.

Cancel:

Annuler Correction de pièce et configuration des enceintes de Audyssey 2EQ.

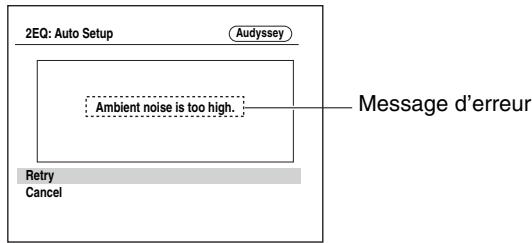

Le bruit de fond est trop important. Éliminez la source du bruit et réessayez.

• Speaker Matching Error!

Le nombre d'enceintes détectées est différent de celui de la première mesure. Vérifiez le branchement des enceintes.

• Writing Error!

Le message suivant apparait en cas d'échec de l'enregistrement. Essayez à nouveau d'enregistrer. Si ce message apparait après 2 ou 3 tentatives, contactez votre revendeur Onkyo.

• Speaker Detect Error

Ce message apparait si l'une des enceintes n'est pas détectée. « No » signifie qu'aucune enceinte n'a été détectée.

Conseil

• Consultez « Configuration des enceintes » pour les réglages appropriés (→ page 12).

Modification manuelle de la configuration des enceintes

Vous pouvez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes de Audyssey 2EQ.

Consultez aussi:

• « Sp Config (Configuration d'enceintes) » ( page 42)
• « Sp Distance (Distance des enceintes) » ( page 43)
• « Level Cal (Calibrage du niveau) » ( page 43)

Utilisation d'un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu'il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu'il ne soit pas détecté par les fonctions Correction de pièce et Configuration des enceintes de Audyssey 2EQ.

Si le « Subwoofer » apparait sur l'écran « Review »

Speaker Configuration » comme « No », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes de Audyssey 2EQ. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détention risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d'un filtre passe-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d'instructions de votre subwoofer pour toute information complémentaire.

Sélection des modes d'écoute

Consultez « À propos des modes d'écoute » pour toute information complémentaire sur les modes d'écoute (→ page 31).

Bouton MOVIE/TV

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Ce bouton permet de sélectionner les modes d'écoute destinés aux yeux video.

Bouton STEREO

Cette touche permet de sélectionner le mode d'écoute Stereo et All Channel Stereo.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur de disque Blu-ray/DVD est raccordé à l'ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (→ page 36).
• Lorsqu'un casque est branché, vous pouvez sélectionner les modes d'écoute suivants : Direct, Stereo et Mono.
• Lorsque les enceintes A et B sont activées, vous ne pouvez sélectionner que les modes d'écoute Direct, Stereo, Mono ou T-D (Theater-Dimensional).

Les modes d'écoute de l'ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Notes explicatives

1. Enceintes avant 2. Enceinte centrale 3. Enceinte surround 4. Subwoofer

Source d'entrée

Les formats audio suivants sont pris en charge par le mode d'écoute.

MONO	Il s'agit d'un son mono (monophonique).
STEREO	Il s'agit d'un son stéreo (stéréophonique). Deux canaux de signaux indépendants sont reproduits via deux enceintes.
5.1ch	Il s'agit d'un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d'un sixième canal subwoofer (appelé canal point un).
7.1ch *1	Il s'agit d'un son surround 7.1 canaux. Il s'agit d'une amélioration supplémentaire du son 5.1 canaux grâce à deux enceintes supplémentaires qui offrent une meilleure enveloppe sonore et un positionnement plus précis des sons.

*1 L'ampli-tuner AV produit cette source avec un son surround 5.1 canaux.

Disposition des enceintes

L'illustration indique les enceintes activées pour chaque canal. Consultez « Sp Config (Configuration des enceintes) » pour l'installation des enceintes ( page 42).

2.1
3.1
5.1

• Modes d'écoute DSP exclusifs d'Onkyo

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Orchestra*1Orchestra	Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround afin d'élargir l'image stéroye et simule la réverbération naturelle d'une grande salle.	MONOSTERE05.1ch7.1ch	5.1
Unplugged*1Unplugged	Parfait pour les instruments acquistiques, les paroles et le jazz, ce mode souligne l'image stéroye avant, ce qui donne l'impression d'être juste devant la scène.
Studio-Mix*1Studio-Mix	Adapté à la musique rock ou pop, ce mode d'écoute create un champ sonore vivant doté d'une puissant image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.
TV Logic*1TV Logic	Ce mode ajoute une acoustique réalisée aux émissions de télévision produites en studio, renforce les effets surround de l'intégrality du son et rend les voix plus claires.
Game-RPG*1Game-RPG	Dans ce mode, le son donne une sensation spectaculaire d'atmoshère similaire au mode Orchestre.
Game-Action*1Game-Action	Dans ce mode l'emplacement sonore est distinct avec une accentuation des graves.
Game-Rock*1Game-Rock	Dans ce mode, la pression sonore est accentué pour accroître la sensation de direct.
Game-Sports*1Game-Sports	Dans ce mode, la réverbération est augmentée et l'emplacement sonore légément réduit.
All Ch StereoAll Ch Stereo	Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéroyo provenant des enceintes avant et surround.		3.15.1
Full MonoFull Mono	Dans ce mode, toutes les enceintes produit le même son en mono : ainsi, le son que vous entendez est le même quel que soit l'endroit de la pièce où vous vous trouvez.

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
T-D (Theater-Dimensional)*1	Avec ce mode, vous pouvez bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont lessons attaignent les oreilles gauche et droite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recommendons donc d'utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.	MONO STEREO 5:1ch 7:1ch	2.13.15.1
T-D

■ Modes d'écoute

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Direct	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (préstance des enceintes) et la distance des enceintes sont activées, mais l'essential du traitement défini via le menu principal est désactivé. A/V Sync n'a pas d'effet sur l'audio analogique. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 39).	MONO STEREO 5:1ch 7:1ch	2.1|3.1|5.1
Stereo	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).
Stereo	Ce mode est à utiliser lorsque vous regardez unieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Mono	Ce mode doit être utilisé avec les sources multicanaux PCM.	5:1ch 7:1ch	3.1|5.1
Mono

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
DSD*2	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l'essentiel du traitement défini via le menu principal sont activités. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 39).	5:1ch	3.1[5.1]
DSD
Dolby Digital
Dolby D
Dolby Digital Plus*3		5:1ch	3.1[5.1]
Dolby D +		7:1ch
Dolby TrueHD
Dolby TrueHD
DTS		5:1ch	3.1[5.1]
DTS
DTS-HD High Resolution Audio		5:1ch	3.1[5.1]
DTS-HD HR		7:1ch
DTS-HD Master Audio
DTS-HD MSTR
DTS Express		5:1ch	3.1[5.1]
DTS Express
DTS 96/24*4	Ce mode est destiné à être utilisé avec les sources DTS 96/24. C'est un format DTS de haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.	5:1ch	3.1[5.1]
DTS 96/24
Dolby Pro Logic II	Dolby Pro Logic II étend la source 2 canaux pour la lecture 5.1 canaux. Il offre un son surround très naturel et pur qui enveloppe littéralement l'auditeur. Tout comme la musique et les films, les yeux videopermettent également de bénéficier d'effets spatiaux étonnants et d'une image vivante.	STEREO	3.1|5.1
PL II Movie	• Dolby PLII Movie Utiliseze ce mode avec des DVD et des vidéos portant le logo Dolby Surround ainsi qu'avac les émissions de télévision diffusées en Dolby Surround. Vous pouvez également utiliser ce mode avec des films ou des émissions de télévision stéreo et l'ampli-tuner AV créera un mixage surround 5.1 à partir d'un son stéreo à 2 canaux. • Dolby PLII Music Utiliseze ce mode pour ajouter un son surround 5.1 à des sources stéreo telles que des CD et des DVD. • Dolby PLII Game Utiliseze ce mode lorsque vous lisiez des disques de produits.
PL II Music
PL II Game
Neo:6	Ce mode permet de dire n'importe toute source à 2 canaux sur un système 5.1. Il utilise sept canaux pleine bande de décodage matériel pour dire les supports à encodage matériel, ce qui permet d'obtenir un son surround très naturel et pur qui enveloppe littéralement l'auditeur.	STEREO	3.1|5.1
Neo:6 Cinema	• Neo:6 Cinema Utiliseze ce mode avec n'importe quel film enregistré en stéreo (TV, DVD, VHS). • Neo:6 Music Utiliseze ce mode avec n'importe chaque source musicale enregistrée en stéreo (CD, radio, cassette, TV, VHS, DVD).
Neo:6 Music

Remarque

1 Ces modes d'écoute ne peuvent pas être sélectionnés pendant la lecture à partir d'un support USB ou d'un iPod. 2 L'ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Si la sortie est réglée sur PCM au niveau du lecteur, il est possible d'obtenir un son meilleur selon le lecteur. Dans ce cas, réglez la sortie sur PCM au niveau du lecteur. 3 Pour les disques Blu-ray, Dolby Digital est utilisé. 4 Le DTS est utilisé selon la configuration du ampli-tuner AV. - Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Utilisation du menu principal

Le menu principal vous offre un accès rapide aux réglages que vous utilisez fréquemment. Vous pouvez changer les réglages et afficher les informations courantes.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p, 576p, 720p, 1080i ou 1080p.

1 Appuyez sur RECEIVER, puis sur HOME. Le menu principal s'incrustera sur l'écran du téléviseur. 2 Utilisez et ENTER pour effectuer la sélection de votre choix.

Vous pouvez sélectionner la source d'entrée. Utilisez / pour sélectionner la source d'entrée désirée. Appuyer sur le bouton ENTER permet de commuter sur la source d'entrée sélectionnée.

Vous pouvez changer les réglages suivants : «Bass», «Treble», «Subwoofer Level», «Center Level», «Audyssey», Dynamic EQ, Dynamic Volume, Late Night , «Music Optimizer» et «Cinema Filter»

Consultez aussi:

• « Audyssey » (→ page 45)
• « Utilisation des réglages audio » (→ page 49)

Vous pouvez afficher les informations des éléments suivants : « Input » et « Output »

Vous pouvez sélectionner les modes d'écoute regroupés dans les catégories suivantes :

Utilisez / pour sélectionner la catégorie, et

pour sélectionner le mode d'écoute.

Appuyez sur ENTER pour basculer sur le mode d'écoute sélectionné.

Remarque

1 En fonction de la source d'entrée et du mode d'écoute, tous les canaux représentés ici n'émettent pas tous du son. 2 • Ce réglage n'est pas disponible dans les cas suivants :

• Le réglage « Audio TV Out » est configuré sur « On » (→ page 49).
• « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 48) et vous écoutez via les enceintes de leur téléviseur.

Sélection des enceintes a et b

Vous pouvez utiliser deux paires d'enceintes avant avec l'ampli-tuner AV: Enceintes A pour une lecture jusqu'à 5.1 canaux dans votre principale pièce d'écoute et Enceintes B pour une lecture stéréo 2 canaux dans une autre pièce.

1 Appuyez sur receiver, puis SP a/b à plusieurs reprises pour parcourir la sélection :

Enceintes A → Enceintes A&B → Enceintes B

Le témoin des enceintes et les canaux de sortie sont indiqués ci-dessous.

Témoin des enceintes	Canal de sortie
A	Enceintes A : 5.1 canaux
A B	Enceintes A : 2.1 canaux*3 Enceintes B : 2 canaux
B	Enceintes B : 2 canaux
	Pas de son

*3 Lorsque les enceintes B sont activées, les canaux sont réduits à 2.1 dans la pièce principale.

Conseil

• Vous pouvez également utiliser les SPEAKERS A et B d'amplification AV.

Utilisation de la minuterie de désactivation automatique

La minuterie de désactivation automatique vous permet de régler l'ampli-tuner AV afin qu'il s'éteigne automatiquement au terme d'un délai spécifique.

1. Appuyez sur RECEIVER, puis SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille. Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes. Le témoin SLEEP apparait sur l'écran du ampli-tuner AV lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparait sur l'afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Conseil

• Si vous nevez désactiver la minuterie de désactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu'à ce que le témoin SLEEP disparaisse.
• Pour vérifier la durée restante avant la mise en veille programmée de l'ampli-tuner AV, appuyez sur SLEEP.

Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est inférieur ou égal à 10 minutes, la minuterie s'éteint.

Réglage de la luminosité de l'écran

Vous pouvez régler la luminosité de l'écran de l'amplificateur AV.

1 Appuyez sur RECEIVER, puis DIMMER à plusieurs reprises pour commuter entre : luminosité normale, faible ou plus faible.

Affichage des informations relatives à la source

Vous sous-pouchez afficher diverses informations concernant la source d'entrée sélectionnée.

1 Appuyez sur RECEIVER, puis sur DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Conseil

• Vous pouvez également utiliser la touche DISPLAY de l'ampli-tuner AV.

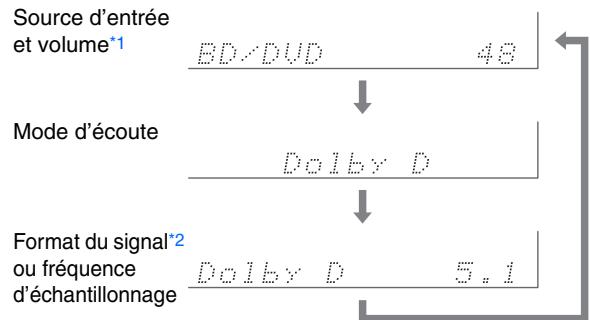

Les informations suivantes s'affichent généralement.

1 Lorsque vous utilisez la radio AM ou FM, la bande de fréquences, le numéro de station pré-enregistré et la fréquence s'affichent. 2 Si le signal d'entrée est numérique, le format du signal s'affiche. Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Modification de l'affichage de l'entrée

Lorsque vous branchez un élément Onkyo compatible RI, vous devez configurer l'affichage d'entrée afin que RI fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

1. Appuyez sur TV/CD, GAME ou VCR/DVR.

TV/CD, GAME ou VCR/DVR s'affiche à l'écran du ampli-tuner AV.

2 Maintenez enfoncé le même bouton (environ 3 secondes) pour modifier l'affichage d'entrée.

Répétez cette opération pour sélectionner l'affichage de l'entrée de votre choix.

TV/CD: TV/CD → DOCK

_TAPE

GAME: GAME DOCK

VCR/DVR: VCR/DVR DOCK

Remarque

• « DOCK » peut être sélectionné pour le sélecteur d'entrée « TV/CD », « GAME » ou « VCR/DVR », mais pas en même temps.
• Saisissez le code de télécommande approprié avant d'utiliser la télécommande pour la première fois (→ page 54).

Utilisation de music optimizer

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés.

Appuyez sur MUSIC OPTIMIZER sur le panneau avant.

Le témoin M. Opt s'affiche sur l'écran du ampli-tuner AV.

Conseil

• Vous pouvez également utiliser la touche HOME.
• Consultez « Music Optimizer » pour toute information complémentaire (→ page 51).

Activation du mode sourdine de l'ampli-tuner AV

Vous pouvez couper provisoirement le son de l'ampli-tuner AV.

1. Appuyez sur RECEIVER, puis sur MUTING.

Le son est coupé et le témoin MUTING clignote sur l'écran du ampli-tuner AV.

Conseil

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume.
• La coupure du son est automatiquement désactivée lorsque l'ampli-tuner AV est mis en veille.

Remarque

• Baissez toujours le volume sonore avant de brancher votre casque.
• Les enceintes sont déactivées lorsque la fiche du casque est insérée dans la prise PHONES.
• Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.
• Si vous raccordez un iPod ou un iPhone au port USB de l'ampli-tuner AV, aucun son n'est produit depuis la prise du casque.

Enregistrement

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil doté d'une fonction d'enregistrement.

Enregistrement AV

Les sources audio peuvent être enregistrées sur un enregistreur audio (magnétophone, platine à cassette, CDR, enregistreur de MD). Les sources vidéo peuvent être enregistrées sur un enregistreur vidéo (magnétoscope, graveur DVD, par exemple).

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source que vous souhaitez enregistrer.

Vous pouvez regarder la source pendant l'enregistrement. La commande MASTER VOLUME de l'ampli-tuner AV n'a aucun effet sur l'enregistrement.

2 Commencez l'enregistrement sur votre enregistreur. 3 Lancez la lecture sur votre appareil source. Si vous modifiez la source d'entrée pendant l'enregistrement, la nouvelle source d'entrée sera enregistrée.

Menu de configuration OSD

Les menus de configuration constituent un moyen pratique pour modifier les différentes règles de l'ampli-tuner AV. Les règles sont organisées en 10 catégories.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p, 576p, 720p, 1080i ou 1080p.

Procédures courantes dans le menu de configuration

1 Appuyez sur RECEIVER, puis sur SETUP. 2 Utilisez / pour sélectionner un élément du menu, puis appuyez sur ENTER. 3 Utilisez / pour sélectionner une cible de réglage, et utilisez / pour modifier le réglage.

Appuyez sur SETUP pour fermer le menu.

Appuyez sur RETURN pour revenir au menu précédent.

Remarque

• Cette procédure peut également être effectuée à l'aide de SETUP, des curseurs et ENTER de l'ampli-tuner AV.
• Lors de la correction de pièce et configuration des enceintes Audyssey 2EQ®, les messages et autres qui sont affichés sur l'écran du téléviseur apparaissent sur l'afficheur.

Notes explicatives

① Sélection du menu ② Configuration d'une cible ③ Options de réglage (configuration de réglage par défaut soulignée)

Menu

1. HDMI Input
2. Component
3. Digital Audio
4. Sp Config
5. Sp Distance
6. Level Cal
7. Audio Adjust
8. Source Setup
9. Hardware 10. HDMI Setup

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

Cible de réglage

Menu

Éléments du menu de configuration

Elément du menu	Cible de réglage
HDMI Input (→ page 41)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
Component (→ page 41)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
Digital Audio (→ page 42)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
Sp Config (→ page 42)	Subwoofer
	Front
	Center
	Surround
	Crossover
	Double Bass
Sp Distance (→ page 43)	Unit
	Left
	Center
	Right
	Surround Right
	Surround Left
	Subwoofer

Elément du menu	Cible de réglage
Level Cal (→ page 43)	Left
	Center
	Right
	Surround Right
	Surround Left
	Subwoofer
Audio Adjust (→ page 44)	Input Ch (Mux)
	Input Ch (Mono)
	Panorama
	Dimension
	Center Width
	Center Image
	Listening Angle
Source Setup (→ page 45)	Audyssey
	Dynamic EQ
	Reference Level
	Dynamic Volume
	A/V Sync
	Name
	Audio Selector
	Fixed Mode
Hardware (→ page 47)	Volume OSD
	Remote ID
	AM Freq Step
	Auto Standby
HDMI Setup (→ page 48)	HDMI Ctrl (RIHD)
	HDMI Through
	Audio TV Out
	Audio Return Ch
	LipSync

Menu

Si vous branchez un appareil vidéo à une entrée HDMI, vous devrez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée HDMI IN 2, vous devrez affecter cette entrée «HDMI2» au sélecteur d'entrée «BD/DVD». Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	HDMI1
VCR/DVR	HDMI2
CBL/SAT	HDMI3
GAME	HDMI4
AUX	----
TV/CD	----

HDMI1, HDMI2, HDMI3, HDMI4:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Sélectionnez si vous n'utilisez pas la sortie HDMI OUT.

Aucune entrée HDMI ne peut être affectée plus d'un sélecteur d'entrée. Quand les HDM1 - HDM14 ont déjà été affectées, vous devez d'abord régler les sélecteurs d'entrée non utilisés sur « --- » sinon vous ne pourrez pas affecter HDM1 - HDM14 au sélecteur d'entrée.

Remarque

• Si aucun appareil video n'est branché sur la sortie HDMI (même si l'entrée HDMI a été affectée), l'ampli-tuner AV sélectionne la source video en fonction du réglage de « Component (Entrée video composantes) ».
• Lorsqu'une entrée HDMI IN est affectée à un sélection d'entrée en utilisant la procédure expliquée ici, la même entrée HDMI IN est prioritairement configurée dans « Digital Audio (Entrée audio numérique) » ( page 42). Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans le réglage de « Audio Selector » ( page 47).
• N'attribuiez pas une entrée HDMI IN au selecteur TV/CD lorsque « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 48), sinon l'opération CEC (Consumer Electronics Control) appropriée n'est pas garantie.
• Si vous régalez « - - - - » sur un sélectiond entree déjà sélectionné dans « HDMI Through » (→ page 48), le réglage « HDMI Through » est automatiquement commuté sur « Off »
• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « - - - - - »

Menu

Si vous branchez un appareil vidéo à une entrée vidéo composantes, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée COMPONENTVIDEO IN 2, vous devez affecter l'entrée « IN2 » au sélecteur d'entrée « BD/DVD »

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	IN1
VCR/DVR	----
CBL/SAT	IN2
GAME	----
AUX	----
TV/CD	----

IN1, IN2:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Sélectionnez si vous n'utilisez pas la sortie COMPONENTVIDEO OUT.

Remarque

• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « ---- »

Menu

Si vous raccordez un périphérique à une entrée audio numérique, vous nevez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur CD à l'entrée OPTICAL IN 1, vous nevez affecter « OPTICAL1 » au sélecteur d'entrée « TV/CD ». Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	COAXIAL
VCR/DVR	----
CBL/SAT	----
GAME	OPTICAL1
AUX	----
TV/CD	OPTICAL2

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Sélectionnez si l'appareil est raccordé à une entrée audio analogique.

Remarque

• Lorsqu'une entrée HDMI IN est affectée à un sélecteur d'entrée en « HDMI Input » (→ page 41), la même entrée HDMI IN est prioritairement configurée dans cette affectation. Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans « Audio Selector » (→ page 47).
• Les taux d’échantillonnage disponibles pour des signaux PCM (stéréo/mono) d’une entrée numérique (optique et coaxiale) sont 32/44,1/48/88,2/96 kHz/16, 20, 24 bits.
• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « ---- »

Sp Config

Certains des paramètres mentionnés dans cette section sont régés automatiquement par la fonction Correction de pièce et Configuration des enceintes de Audyssey 2EQ® ( page 27).

Ici, vous pouvez vérifier les réglages effectués par la Correction de pièce et Configuration des enceintes de Audyssey 2EQ ou les effectuer manuellement, ce qui peut être utile si vous modifiez l'une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et Configuration des enceintes de Audyssey 2EQ.

Cette section explique comment spécifier les enceintes à connecter et leur taille.

Diamètre du cône

Pour des enceintes dont le diamètre du cône est supérieur à 16 cm, spécifiez Large (pleine bande). Pour ceux d'un diamètre inférieur, spécifiez Small (crossover par défaut 150 Hz).

La fréquence de crossover peut être modifiée dans

Crossover (Fréquence de crossover)

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants :
• Un casque est raccordé. - Le réglage « Audio TV Out » est configuré sur « On » (→ page 49).
• « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 48) et vous écoutez via les enceintes de votre téléviseur.
• Les enceintes B sont activées.
• que les enceintes A sont désactivées.

Yes No

Small: Large:

Remarque

• Si le paramètre « Subwoofer » est réglé sur « No », ce paramètre est réglé sur « Large »

Small: Large:

None

Remarque

*1 Si le paramètre « Front » est réglé sur « Small », l'option « Large » ne peut être sélectionnée.

Crossover (fréquence de crossover)

Ce paramètre est utile aux enceintes que vous avez spécifiées comme « Small » dans la « Sp Config (Configuration d'enceintes) ». Pour obtenir le meilleur résultat de votre système d'enceintes au niveau des graves, vous devez régler la fréquence de crossover en fonction de la taille et de la distorsion de fréquence de vos enceintes. 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 120Hz, 150Hz, 200Hz

Utilisez le diamètre des plus petites enceintes de votre système lors de la sélection de la fréquence de crossover.

Diamètre du côte de l'enceinte	Fréquence de crossover
Plus de 20 cm	40/50/60 Hz*2
16 à 20 cm	70/80/90 Hz*2
13 à 16 cm	100 Hz
9 à 13 cm	120 Hz
Moins de 9 cm	150/200 Hz*2

*2 Sélectionnez le paramètre approprié à l'enceinte.

Remarque

• Pour un réglage plus précis, recherchez la distorsion de fréquence dans les manuels fournis avec vos enceintes et procédez au réglage de manière appropriée.
• Sélectionnez une fréquence de crossover supérieure si vous souhaitez obtenir davantage de son du subwoofer.

Ce paramètre n'est PAS régé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey 2EQ® ( page 27).

Off

Activez ce réglage pour amplifier les basses en renforçant les graves transmis par les canaux avant gauche, droit et central au subwoofer.

Remarque

• Lorsque le paramètre « Subwoofer » est réglé sur « No » ou le paramètre « Front » sur « Small », ce paramètre est réglé sur « Off » ( page 42).
• Ce paramètre est automatiquement réglé sur « On » lorsque les paramètres « Subwoofer » et « Front » sont régés sur « Yes » et « Large » respectivement pour la première fois.

Sp distance

Ce paramètre est régé automatiquement par la Correction de pièce et de configuration automatique des enceintes de Audyssey 2EQ ( page 27).

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d'écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l'ingénieur du son.

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants :
• Un casque est raccordé.

-Le réglage « Audio TV Out » est configuré sur « On » (→ page 49).

• « HDMI Ctrl (RIHD) » est réglicé sur « On » ( page 48) et vous écoutez via les enceintes de votre téléviseur.
• Les enceintes B sont activées.
• que les enceintes A sont désactivées.

feet:

Les distances peuvent être réglées en pieds. Plage de valeurs : 1ft à 30ft par pas de 1 pied.

meters:

Les distances peuvent être réglées en mètres. Plage de valeurs : 0.3m à 9.0m par pas de 0,3 mètre.

Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Remarque

• Les enceintes que vous avez réglées sur « No » ou « None » dans « Sp Config (Configuration d'enceintes) » ( page 42) ne peuvent pas être sélectionnées.

Menu

Ce paramètre est régé automatiquement par la Correction de pièce et de configuration automatique des enceintes de Audyssey 2EQ ( page 27).

Ici, vous pouvez régler le niveau sonore de chaque enceinte à l'aide du testeur de tonalité intégré de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

Remarque

• Ces règles ne peuvent pas être utilisées dans les cas suivants : -Un casque est raccordé. -Le réglage « Audio TV Out » est configuré sur « On » (→ page 49).
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( → page 48) et vous écoutez via les enceintes de leur téléviseur.
• Les enceintes B sont activées.
• que les enceintes A sont désactivées. -L'ampli-tuner AV est en mode sourdine.

-15 dB à 0 dB à +12 dB par pas de 1 dB.

Remarque

• Les enceintes que vous avez réglées sur « No » ou « None » dans « Sp Config (Configuration d'enceintes) » ( page 42) ne peuvent pas être sélectionnées. *1 Pour l'enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l'aide du menu principal sont enregistrés comme réglages par défaut dans ce menu ( page 35).

Conseil

• Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

SETUD

Menu

Audio Adjust

Grâce aux fonctions et aux réglages Ajustement audio, vous pouvez régler le son et les modes d'écoute selon vos préférences.

Multiplex

Main Sub Main/Sub

Ce réglage détermine le canal d'une source multiplex stéréo qui est restituée. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Input CH (mono)

Left + Right Left Right

Ce réglage spécifique le canal à utiliser pour la lecture d'une source numérique à deux canaux, telle que Dolby Digital, ou source PCM/analogique à deux canaux avec le mode d'écoute Mono.

PL II Music (2CH input)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Panorama

On Off

Grâce à ce réglage, vous pouvez élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music.

Dimension

-3a0a+3

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéreo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéreo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

0a3a7

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. En règle générale, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

Neo:6 music

0a2a5

Grâce à ce réglage, vous pouvez désigner le degré d'atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central.

Changer la valeur de « 0 » à « 5 » étend le son du canal central à gauche et à droite (extérieur).

Wide:

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d'écoute et à un angle proche de l'un des deux réglages disponibles.

Enceinte avant gauche

End

20° / 40°

te avant droite

Les éléments peuvent être régés individuellement pour chaque sélecteur d'entrée.

Préparation

Pressez les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

Menu

La tonalité de chaque enceinte est réglée automatiquement par la Correction de pièce et Configuration automatique des enceintes de Audyssey 2EQ®. Pour activer les réglages suivants, vous devez d'abord procéder à la correction de pièce et de configuration des enceintes effectuées ( page 27).

Off Movie:

Sélectionnez ce réglage ceci pour des films. Le témoin Audyssey s'allume.

Music:

Sélectionnez ce réglage ceci pour de la musique. Le témoin Audyssey s'allume.

Remarque

• Si « Audyssey Quick Start » a été utilisé pour la mesure, il n'est pas possible de sélectionner « Audyssey ». L'égalisation Audyssey ne fonctionne pas avec des sources DSD.
• Ces technologies ne peuvent pas être utilisées si :
• Un casque est raccordé ou
• Le mode d'écoute est sélectionné ou
• que les enceintes B sont activées, ou
• que les enceintes A sont désactivées ou
• La sélection d'entrée USB est sélectionnée.

Off On:

Audyssey Dynamic EQ® est activé.

Le témoin Dynamic EQ s'allume.

Grâce à Audyssey Dynamic EQ, vous pouvez profiter d'un son superbe, même à de faibles volumes d'écoute. Audyssey Dynamic EQ résout les problèmes de dépréciation de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu'il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence.

Remarque

• Ces technologies ne peuvent pas être utilisées si :
• Un casque est raccordé ou
• Le mode d'écoute est sélectionné ou
• que les enceintes B sont activées, ou
• que les enceintes A sont désactivées ou
• Le sélection d'entrée USB est sélectionné.

Audyssey dynamic EQ décalage du niveau de référence

0 dB:

Ceci doit être utilisé lors de l'écoute de films.

5 dB:

Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique.

10 dB:

Sélectionnez ce réglage pour le jazz ou tout autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films.

15 dB:

Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d'écoute très élevés et ayant une plage dynamique compressée.

Les films sont mixés dans des pieces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le bruit rose de -30 dBFS à largeur de bande limite (500 Hz à 2000Hz ) produit un niveau de pression acoustique de 75 dB au niveau de la position d'écoute. Un système de home-cinéma calibre automatiquement par Audyssey 2EQ lit au niveau de ↔ érection quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l'ont entendu.

Audyssey Dynamic EQ est référencé au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référencé et l'enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n'est pas toujours utilisé dans les contenus musicaux ou autres que des films. Audyssey Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB, et 15 dB) qui peuvent être sélectionnées lorsque le niveau sonore du contenu n'est pas dans la norme.

Remarque

• Si le paramètre « Dynamic EQ » est configuré sur « Off », ces technologies ne peuvent pas être utilisées.

Off

Light:

Active le mode Light Compression.

Medium:

Active le mode Medium Compression.

Heavy:

Active le mode Heavy Compression. Ce réglage est celui qui a le plus d'influence sur le volume. Il affaiblit les parties fortes, telles que les explosions, et accentue les parties calmes afin qu'elles puissent être audibles.

Remarque

• Si vous activez Dynamic Volume, « Dynamic EQ » est réglé sur « On ». Le moyen Dynamic Vol s'allume.
• Lorsque « Dynamic EQ » est réglé sur « Off », « Dynamic Volume » commute automatiquement sur « Off »,
• Ces technologies ne peuvent pas être utilisées si :
• Un casque est raccordé ou
• Le mode d'écoute est sélectionné ou
• que les enceintes B sont activées, ou
• que les enceintes A sont désactivées ou
• La sélection d'entrée USB est sélectionnée.

Audyssey Dynamic EQ résout les problèmes de déterioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Dynamic EQ sélectionne la distorsion de fréquence et les niveaux de surround appropriés à chaque instant, et ce, quel que soit le volume sonore sélectionné par l'utilisateur. On obtient une bonne réponse des graves, une tonalité équilibrée et un effet surround qui reste constant malgré les changements de volume.

Dynamic EQ combine les informations des niveaux de source entrants aux niveaux sonores réellement restitués dans la pièce, ce qui est une condition nécessaire pour offrir une solution de correction de l'intensité sonore. Audyssey Dynamic EQ travaille en tandem avec Audyssey 2EQ® pour offrir un son équilibré à chaque auditeur, quel que soit le volume sonore.

Audyssey Dynamic Volume résout les problèmes dus aux variations de volume sonore entre les émissions de télévision, la publicité et les passages forts ou plus faibles des films. Dynamic Volume se réfère au réglage de volume défini par l'utilisateur, puis surveille en temps réel la manière dont le volume sonore de l'émission est perçu par les auditeurs afin de décider si une modification du volume sonore est nécessaire ou non. Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique. Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l'équilibre de la tonalité, l'effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l'auditeur regarde un film, change de chaîne ou passe d'un son stéréo à un son surround.

0 ms à 400 ms par pas de 10 millisecondes

Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l'image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio.

Pour afficher l'image du téléviseur tout en réglant le début, appuyez sur le bouton ENTER.

Pour revenir à l'écran précédent, appuyez sur RETURN.

La plage des valeurs que vous pouvez ajuster dépend du fait que votre téléviseur ou votre écran prend en charge HDMI Lip Sync et que le paramètre « LipSync » est réglé sur « On » ou non (→ page 49).

Remarque

• La fonction A/V Sync est désactivée lorsque le mode d'écoute Direct est utilisé avec une source d'entrée analogue.

Nom préréglé pour le sélecteur d'entrée

--, Blu-ray, DVD, HD DVD, VCR, DVR, Tivo, CableSTB, SAT STB, PS3, Wii, Xbox, PC, TV, CD, TAPE, iPod:

Pour réinitialiser aux valeurs par défaut « - - - ». Vous pouvez saisir un nom préféré de réglage pour chaque sélecteur d'entrée afin de les identifier plus facilement. Le nom préféré de réglage apparait sur l'écran une fois saisi.

Remarque

• Vous ne pouvez pas attribuer un nom prénéglé à plusieurs selecteurs d'entrée.
• Ce paramètre ne peut pas être utilisé avec les selecteurs d'entrée AM, FM ou USB.

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV.*1 Grâce à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d'autres affectations.

Vous pouvez sélectionner ici lorsque que l'entrée HDMI IN est affectée en tant que source d'entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ceci lorsque que l'entrée COAXIAL IN est affectée en tant que source d'entrée. Si les entrées coaxiale et HDMI ont été affectées, l'entrée coaxiale est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ceci lorsque que l'entrée OPTICAL IN est affectée en tant que source d'entrée. Si les entrées optique et HDMI ont été affectées, l'entrée optique est automatiquement sélectionnée comme une priorité.

L'ampli-tuner AV restitue toujours des signaux analogiques.

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Remarque

• Ce paramètre ne peut être sélectionné que pour une source d'entrée affectée en tant qu'entrée HDMI IN, COAXIAL IN ou OPTICAL IN.

*1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélecteur d'entrée TV/CD. Mais vous ne le pouvez pas si vous avez sélectionné « Off » dans le réglage de « Audio Return Ch » (→ page 49).

Réglage du signal numérique entrant (fixed mode)

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogique correspondante est utilisée à la place.

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas un signal DTS, l'indicateur DTS clignote et aucun son n'est émis.

Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Audio Selector », vous pouvez spécifier le type de signal dans « Fixed Mode ». Normalement, l'ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS.

• Si le début des pistes d'une source PCM sont coupés, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

Remarque

• Le réglage est réinitialisé à la valeur « Off » lorsque vous modifiez le réglage dans « Audio Selector » (→ page 47).

Menu

Hardware

Volume OSD

On Off

Activez ce réglage pour afficher le niveau sonore sur l'écran du téléviseur pendant le réglage.

1,2 ou 3

Lorsque plusieurs appareils Onkyo sont utilisés dans la même démarche, leurs codes d'identification à distance peuvent se chevaucher. Pour différencier l'ampli-tuner AV des autres appareils, vous pouvez modifier son code d'identification à distance de « 1 » à « 2 » ou « 3 »

Remarque

• Si vous modifiez le code d'identification à distance de l'amplificateur AV, n'oubliez pas d'enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

Modification du code d'identification de la télécommande

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton SETUP jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Utilisez les boutons numérotés pour saisir le code d'identification 1, 2 ou 3. Le témoin Remote clignote deux fois.

Tuner

10kHz:

9kHz:

Sélectionnez le pas en fréquence en fonction de la région.

Pour que la symphonisation AM fonctionne correctement, vous devez spécifier le pas en fréquence AM utilisé dans votre région.

Remarque

• Si vous modifiez ce réglage, toutes les stations de radio préenregistrées seront supprimées.

Veille automatique

Off

Lorsque « Auto Standby » est réglé sur « On », l'ampli-tuner AV se met automatiquement en mode veille si aucune opération n'est effectuée pendant 30 minutes sans signal d'entrée audio ni vidéo.

« Auto Standby » s'affiche sur l'écran du ampli-tuner AV et sur l'OSD 30 secondes avant que la fonction de veille automatique ne se déclenche.

Remarque

• Lorsqu'elle est réglée sur « On », la fonction de mise en veille automatique peut s'activer pendant la lecture de certaines sources.

Menu

HDMI Setup

HDMI Ctrl (RIHD)

Off On

Activez ce réglage pour permettre aux appareils compatibles R1HD connectés par HDMI d'être commandés avec l'ampli-tuner AV (→ page 64).

Remarque

• Lorsque le paramètre est réglé sur « On » et que le menu est fermé, le nom des appareils compatibles R1HD connectés et « RIHD On » s'affiche sur l'ampli-tuner AV. Search... (nom) RIHDOn Quand l'ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player » ou « Recorder », etc. ( ^* s'affiche et indique le nombre d'appareils, lorsque deux ou plus sont reçus).
• Lorsqu'un appareil compatible RiHD est branché à l'ampli-tuner AV via un cable HDMI, le nom de l'appareil branché est affiché sur l'afficheur de l'ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l'aide de la télécommande de l'ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s'affiche sur l'ampli-tuner AV.
• Réglez-le sur « Off » si un appareil branché n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Si le fonctionnement n'est pas normal lorsque ce paramètre est réglé sur « On », réglez ce paramètre sur « Off »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « On », la consommation en mode veille augmente légèrement. (Selon l'état du télévisueur, l'ampli-tuner AV entre en mode veille, comme d'habitude.)
• Quand l'équipement source est relié à la connexion Rl, il peut mal fonctionner si « HDMI Ctrl (RIHD) » est réglé sur « On »

Off BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX, TV/CD:

Sélectionnez la source d'entrée pour laquelle la fonction HDMI Through est activée.

Last:

La fonction HDMI Through est activée sur la source d'entrée sélectionnée au moment du réglage de l'ampli-tuner AV en mode veille.

Lorsque la fonction HDMI Through est activée, que l'ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d'autres appareils via la sortie HDMI. En mode veille, les témoins HDMI THRU et HDMI s'allumeront (HDMI s'allumeront de manière atténuée).

Ce paramètre est fixé sur « Auto » automatiquement lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « On », résultat en une sélection automatique de la source d'entrée.

Remarque

• Seule la source d'entrée affectée à HDMI IN via « HDMI Input » est activée (→ page 41).
• La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée; cependant, il est possible de réduire la consommation électrique dans les cas suivants :
• Le téléviseur est en mode veille.
• Vous regardez un programme télévisé.
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Selon l'appareil raccordé, il est possible que la source d'entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ».
• Ce paramètre est automatiquement réglé sur « Off » lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « Off ».

Off On

Ce réglage détermine si les signaux audio reçus sont reproduits sur la sortie HDMI. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI et que vous souhaitez écouter un contenu audio à partir d'un appareil raccordé via les enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Off »

Remarque

• Si « On » est sélectionné et si l'audio peut être restitué par le téléviseur, les enceintes de l'ampli-tuner AV n'émettront aucun son. Dans ce cas, « TV Speaker » s'affiche sur l'écran du ampli-tuner AV en appuyant sur DISPLAY.
• Quand « HDMI Ctrl (RIHD) » est réglé sur « On », ce paramètre est fixe sur « Auto »
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « On ».
• Si « Audio TV Out » ou « HDMI Ctrl (RIHD) » est réglé sur « On » et que vous écoutez via les enceintes de votre téléviseur ( page 15), le fait d'allumer la commande de volume de l'ampli-tuner AV permet de restituer le son à partir des enceintes gauches et droites de l'ampli-tuner AV. Pour couper les enceintes de l'ampli-tuner AV, modifier les réglages, modifier les réglages de votre téléviseur ou couper le son de l'ampli-tuner AV.
• Il n'est pas possible de modifier le mode d'écoute lorsque ce réglage est configuré sur « On » et que la source d'entrée n'est pas HDMI.

Audio return ch (ARC)

Off Auto:

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV. La fonction de canal audio de (ARC) permet aux téléviseurs compatibles ARC d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV. Pour utiliser cette fonction, vous nevez utiliser le/selecteur d'entrée TV/CD et votre téléviseur doit prendre en charge l'ARC.

Remarque

• Ce paramètre est fixé sur « Off » lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « Off »
• Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « On » pour la première fois.
• Si vous réglez « Audio Return Ch » sur « Auto », le paramètre « Audio Selector » du sélecteur d'entrée TV/CD est automatiquement réglé sur « ARC » ( page 47).

Off On

Cette fonction permet à l'ampli-tuner AV de corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarque

• Cette fonction n'est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.

Après avoir modifié les réglages de « HDMI Ctrl (RIHD) », « HDMI Through », ou « Audio Return Ch », coupez l'alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d'utilisation de tous les autres appareils branchés.

Utilisation des réglages audio

Vous pouvez modifier plusieurs paramètres audio à partir du menu principal (→ page 35).

1 Appuyez sur RECEIVER, puis sur HOME. 2 Utilisez / et ENTER pour sélectionner « Audio », puis / / pour procéder à la sélection de votre choix.

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants
• Le réglage « Audio TV Out » est configuré sur « On » ( page 49).
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 48) et vous écoutez via les enceintes de leur téléviseur.

Base

-10dB à 0dB à +10dB par pas de 2dB

Vous pouvez amplifier ou atténuer les sons basses fréquences restitués par les enceintes avant.

-10dB à 0dB à +10dB par pas de 2dB

Vous pouvez amplifier ou atténuer les sons haute fréquence restitués par les enceintes avant.

Vous pouvez régler les aigus et les graves des enceintes avant A et B, sauf lorsque le mode d'écoute Direct est sélectionné.

Utilisation sur la télécommande directement

1 Appuyez à plusieurs reprises sur RECEIVER sur l'TONE pour sélectionner « Bass » ou « Treble » 2 Utilisez - et + pour procéder au réglage.

Conseil

• Vous pouvez également utiliser TONE de ampli-tuner AV et - / +

Niveau sonore des enceintes

-15dBa0dBa+12dBparpasde1dB

-12dB à 0dB à +12dB par pas de 1dB

Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée.

Ces réglages temporaires sont annulés lorsque l'ampli-tuner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Level Cal (Calibrage du niveau) »

→ page 43) avant de mettre l'ampli-tuner AV en veille.

Remarque

• Ces réglages ne peuvent pas être utilisés dans les cas suivants :
• Un casque est raccordé. - L'ampli-tuner AV est en mode sourdine.
• Les enceintes régles sur « No » ou « None » dans la « Sp Config (Configuration d'enceintes) » (→ page 42) ne peuvent pas être réglées.

Consultez le paragraphe « Audyssey » dans « Source Setup (Réglage de source) » (→ page 45).

Consultez le paragraphe « Dynamic EQ » dans « Source Setup (Réglage de source) » (→ page 45).

Consultez le paragraphe « Dynamic Volume » dans

« Source Setup (Réglage de source) » (→ page 46).

Remarque

• Ces technologies peuvent être utilisées si toutes les conditions suivantes sont satisfaites : - La correction de pièce et configuration des enceintes est terminée. Veuillez noter que « Audyssey » nécessite la méthode « Audyssey 2EQ Full Calibration »
• Les enceintes A sont sélectionnées.
• Les enceintes B ne sont pas sélectionnées.
• Un mode d'écoute différent de Direct est sélectionné. -Aucun casque n'est raccordé.
• Le sélection d'entrée USB est sélectionné.
• Ce réglage est mémorisé séparément pour chaque sélecteur d'entrée.

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Off Low:

Faible réduction dans la plage dynamique.

High:

Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

Auto:

La fonction Late Night est automatiquement réglée sur « On » ou « Off »

Off On

Activez ce réglage pour réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Remarque

• L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec certains contenus, elle n'aura pas ou peu d'effets quelles que soient les options que vous sélectionnez.
• La fonction Late Night peut être utilisée seulement lorsque la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est régée sur « Off » quand l'ampli-tuner AV est mis en veille. Pour les sources Dolby TrueHD, elle est régée sur « Auto »

Off On

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. Le témoin M. Opt s'affiche sur l'écran du ampli-tuner AV.

Conseil

• Vous pouvez également utiliser la touche MUSIC OPTIMIZER du ampli-tuner AV.

Remarque

• La fonction Music Optimizer ne fonctionne qu'avec les signaux d'entrée audio numériques PCM avec une fréquence d'échantillonnage inférieure à 48 kHz et les signaux d'entrée audio analogiques.
• La fonction Music Optimizer est désactivée lorsque le mode d'écoute Direct est sélectionné.
• Ce réglage est enregistré séparément pour chaque sélection d'entrée.

Filtre CINEMAFILTER

Off On

Activez ce réglage pour adoucir les bandes-son de film très fortes, dont le mixage est généralement destiné à une salle de cinéma.

Le filtrage CinemaFILTER peut être utilisé avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Pro Logic II Movie, Multicanaux, DTS, DTS Neo:6 Cinema, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio et DTS Express.

Remarque

• Le filtré CinemaFILTER peut ne pas fonctionner lorsqu'il est utilisé avec certaines sources d'entrée.

Utilisation de la station d'accueil onkyo

La station d'accueil est vendue séparément. Les modèles vendus sont différents en fonction de la région.

Pour les informations les plus récentes sur les appareils de la station d'accueil Onkyo, visitez le site Web Onkyo à l'adresse :

http://www.onkyo.com

Avant d'utiliser des appareils de la station d'accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d'Apple.

Pour les modèles d'iPod/iPhone pris en charge, consultez le manuel d'instructions de la station d'accueil Onkyo.

Station d'accueil RI

Grâce à la station d'accueil RI, vous pouvez facilement diffuser de la musique enregistrée sur votre iPod/iPhone Apple via l'ampli-tuner AV et profiter d'un son extraordinaire, ainsi que regarder des diaporamas et des vidéos de l'iPod/iPhone sur votre téléviseur. En outre, l'affichage à l'écran (OSD) vous permet d'afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone depuis le confort de votre canapé. Vous pouvez même utiliser la télécommande de l'ampli-tuner AV pour actionner votre iPod/iPhone.

Remarque

• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'ampli-tuner AV pour la première fois (→ page 54).
• Raccordez la station d'accueil RI à l'ampli-tuner AV au moyen d'un câble RI (→ page 17).
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• Réglez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 37).

Système activé

Lorsque vous allumez l'ampli-tuner AV, la station d'accueil RI et l'iPod/iPhone s'allument automatiquement. En outre, lorsque la station d'accueil RI et l'iPod/iPhone sont allumés, il est possible d'allumer l'ampli-tuner AV en appuyant sur

Mise en marche automatique

Si vous appuyez sur (lecture) de la télécommande alors que l'ampli-tuner AV est en veille, l'ampli-tuner AV

s'allume automatiquement et sélectionne votre

iPod/iPhone comme source d'entrée, et ce dernier commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone alors que vous écoutez une autre source d'entrée, l'ampli-tuner AV sélectionne automatiquement l'entrée à laquelle la station d'accueil RI est raccordée.

Autres opérations à distance

Vous pouvez utiliser la télécommande fournie avec l'ampli-tuner AV pour commander les autres fonctions de l'iPod/iPhone. La fonctionnalité disponible dépend de l'ampli-tuner AV.

Alarme de l'ipod/iphone

Si vous utilisez la fonction d'alarme de votre iPod/iPhone pour démarrer la lecture, l'ampli-tuner AV s'allume à l'heure spécifiée et sélectionne automatiquement votre iPod/iPhone comme source d'entrée.

Remarque

• Les opérations liées ne fonctionnent pas avec la lecture de vidéo ou lorsque l'alarme est réglée pour dire un son.
• Si vous utilisez votre iPod/iPhone avec d'autres accessoires, il est possible que la détection de lecture de l'iPod/iPhone ne fonctionne pas.
• Il est possible que la fonction System On ne soit pas opérationnelle selon la station d'accueil RI.

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'ampli-tuner AV pour ajuster le volume de la lecture.
• Lorsque votre iPod/iPhone se trouve dans la station d'accueil RI, sa commande de volume n'a aucun effet.
• Si vous ajustez la commande du volume de votre iPod/iPhone alors qu'il se trouve dans la station d'accueil RI, veillez à ce qu'il ne soit pas réglé trop fort avant de rebrancher votre casque.

Commande de votre ipod/iphone

En appuyant sur le bouton REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod/iPhone placé sur votre station d'accueil à l'aide des boutons décrits plus loin dans cette section.

Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » (→ page 54).

Consultez le manuel d'utilisation de la station d'accueil pour plus d'informations.

Station d'accueil RI

• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• peut ne pas fonctionner avec un code de télécommande (sans RI). Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Avec la commande RI

Effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI). - Régalez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 37).

Sans la commande RI

Vous devez tout d'abord saisir le code de télécommande 82990 ( page 55).

RI fonctionnement de la station d'accueil

Boutons disponibles
1	○*1	6	DISPLAY*3
2	TOP MENU*2	7	MUTING
3	▲/▼/▲/▼, ENTER	8	ALBUM +/-
	PLAYLIST ▲/▲	9	VOL ▲/▼
4	▲, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □, □	10	MENU
5	REPEAT	11	MODE*4
	RANDOM

Remarque

• Avec certains modèles d'iPod/iPhone et générations de stations d'accueil RI, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod/iPhone, consultez son manuel d'instructions de la station d'accueil RI. 1 Ce bouton ne permet pas d'éteindre ou d'allumer la station d'accueil RI Onkyo DS-A2 ou DS-A2X. Il se peut également que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternatively. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà étant, il le reste lorsque la télécommande transmet la commande d'extinction. 2 TOP MENU fonctionne comme le bouton Mode lorsqu'il est utilisé avec la station d'accueil DS-A2 RI. 3 DISPLAY permit d'activer le retro-éclairage pendant une seconde. 4 Mode Reprise Avec la fonction Reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retireé votre iPod/iPhone de la station d'accueil RI.

Commande d'autres appareils onkyo

Vous pouvez également utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils audiovisuels Onkyo. Cette section explique comment saisir le code de télécommande d'un appareil que vous souhaitez contrôler : DVD, CD, etc.

Codes de télécommande préprogrammés

Les boutons REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

BD/DVD Lecteur Blu-ray Onkyo ( page 56)

TV/CD Lecteur CD Onkyo ( page 57)

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

1. Recherche le code de télécommande approprié dans la liste des Codes de télécommandes des appareils Onkyo connectés via R1. 2. Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton DISPLAY (pendant environ 3 secondes).

Le témoin Remote s'allume.

Remarque

• Aucun code de télécommande ne peut être entré pour RECEIVER.
• À l'exception de RECEIVER, vous pouvez affecter des codes de télécommande de n'importe quelle catégorie pour le bouton REMOTE MODE. Cependant, ces boutons font également office de bouton de désélecteur d'entrée ( page 20) : par conséquent, CHOISSEZ un bouton REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, CHOISSEZ TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le témoin Remote clignote deux fois.

Si le code de télécommande n'a pas été saisi correctement, le témoin Remote ne clignote qu'une seule fois.

Codes de télécommande pour les appareils onkyo raccordés via RI

Les appareils Onkyo raccordés via RI se commandent en pointant la télécommande vers l'ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un cable R1 et d'un cable audio analogue (RCA).

Consultez « Raccordement d'appareils Onkyo R1 » pour toute information complémentaire (→ page 17).

2 Saisissez le code de télécommande approprié pour le bouton REMOTE MODE en vous reportant à la section précédente.

42157:

Platine à cassette Onkyo avec RI

81993:

Station d'accueil Onkyo avec RI

3. Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l'ampli-tuner AV et faites fonctionner l'appareil.

Commande de l'appareil onkyo sans rl

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants:

30627:

Lecteur DVD Onkyo sans RI

71817

Lecteur CD Onkyo sans RI

32900/33000

Lecteur Blu-ray Onkyo

32901/33004

Lecteur HD DVD Onkyo

70868:

Enregistreur de MD Onkyo sans RI

71323

Graveur CD Onkyo sans RI

82990:

Station d'accueil Onkyo sans RI

Réinitialisation des boutons de REMOTE mode

Vous pouvez réinitialiser un bouton REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez initialiser, maintenez enfoncé HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes).

2 Patientez 30 secondes, puis pressez à nouveau le bouton REMOTE MODE.

Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée.

Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code préprogrammé est rétabli.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

Le témoin Remote clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d'autres appareils

En appuyant sur le bouton REMOTE MODE

préprogramme avec le code de télécommande de votre appareil, vous pouvez commander votre appareil Onkyo comme indiqué ci-dessous.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, consultez

Saisie des codes de télécommande préprogrammés » ( page 54).

Commande d'un lecteur blu-ray/dvd ou d'un lecteur HD DVD

BD/DVD est préprogrammé avec le code de télécommande permettant de contrôler un appareil compatible RHD*1 (limité à certains modèles). L'ordinateur doit être capable de recevoir les signaux de la télécommande via une liaison

RiHD et il doit être raccordé à l'ampli-tuner AV via une connexion HDMI.

Utilisez les codes de télécommande suivants :

32910/33001/31612

Lecteur Blu-ray/lecteur DVD avec RIHD

*1 Le RHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

■ Fonctionnement du lecteur Blu-ray/lecteur HD DVD

Boutons disponibles
1	∅	7	Numéro : 1 à 9,0
2	TOP MENU		Numéro : +10*1
3	▲/▼/<▶, ENTER	8	DISPLAY
4	SETUP	9	MUTING
5	►, II, ■, <▲, >, ↓<, >↑	10	DISC +/-
		11	MENU
6	Rouge (A)	12	RETURN
	Vert (B)	13	AUDIO*1
	Jaune (C)	14	CLR
	Bleu (D)

■ Fonctionnement du lecteur DVD

Boutons disponibles
1	∅	7	Numero : 1 à 9,0
2	TOP MENU		Numero : +10*1
3	▲/▼/<▼, ENTER	8	DISPLAY
4	SETUP	9	MUTING
5	▶, | |, | |, <▲, ▷▶, | |, ▷▶	10	DISC +/-
		11	MENU
6	SEARCH*1	12	RETURN
	REPEAT	13	AUDIO*1
	RANDOM*1	14	CLR
	MODE*1

Fonctionnement du lecteur cd/graveur de CD / enregistreur de MD

Boutons disponibles
①	∅	⑦	Numero : 1 à 9, 0
③	▲/▼/<▶, ENTER		Numero : +10
④	SETUP	⑧	DISPLAY
⑤	■, ■, ■, <▲, >, |▲, >	⑨	MUTING
		⑩	DISC +/-
⑥	SEARCH	⑭	CLR
	REPEAT
	RANDOM
	MODE

Fonctionnement de la platine à cassette

Boutons disponibles
①	∅	⑨	MUTING
⑤	▲, ▲ (lecture inversée),
	■, ▲, ▲, ▲, ▲, ▲

Remarque

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.
• Consultez « Commande de votre iPod/iPhone » pour le fonctionnement de l'iPod/iPhone (→ page 53). *1 La fonction RiHD n'est pas prise en charge. Le RiHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Dépannage

Si vous rencontrez un problème lors de l'utilisation de l'ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton VCR/DVR enfoncé, appuyez sur ⊙ON/STANDBY. « Clear » sera affiché sur l'écran du ampli-tuner AV et l'ampli-tuner AV passera en mode veille.

La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préenregistrées et vos paramètres personnalisés.

Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enforcé le bouton RECEIVER, maintenez enforcé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). Appuyez de nouveau sur RECEIVER dans les 30 secondes.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

L'ampli-tuner AV ne s'allume pas

Assurez-vous que le cordon d'alimentation est bien branché sur la prise murale.

Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

L'ampli-tuner AV s'est éteint de manière inattendue

L'ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

L'ampli-tuner AV s'eteint, et s'allume à nouveau après le rétablissement de l'alimentation

Le circuit de protection a été activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Assurez-vous que tous les câbles des enceintes et des sources d'entrée sont correctement branchés, et laissez le cordon d'alimentation de l'ampli-tuner AV débranché pendant 1 heures. Ensuite, rebranchez le cordon d'alimentation et mettez l'appareil sous tension. Si l'ampli-tuner AV s'éteint à nouveau, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo. Mise en garde: Si « CHECK SP WIRE » s'affiche à l'écran du ampli-tuner AV, il est possible que les câbles d'enceinte soient en court-circuit.

Avertissement

Si vous constatez la présence de fumée, d'une odeur ou d'un bruit provenant de l'ampli-tuner AV, débranchez immédiatement le cordon d'alimentation de la prise murale et contactez votre revendeur Onkyo.

Aucun son n'est produit, ou le son très faible

Appuyez sur SPEAKERS A ou B pour allumer le témoin des enceintes sur lesquelles vous souhaitez reproduire le son. 35

Assurez-vous que la source d'entrée numérique a bien été sélectionnée. 42

Assurez-vous que toutes les fiches de branchement 14 audio sont enfoncées complètement.

Assurez-vous que les entrées et les sorties de tous les 15-17 appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d'enceinte est 13 correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte.

Assurez-vous que la source d'entrée a bien été sélectionnée. 20

Assurez-vous que les câbles d'enceinte ne sont pas en court-circuit.

Vérifiez le réglage du volume. L'ampli-tuner AV est conçu pour vous faire profiter des joies du homecinéma. Il est doté d'une large plage de volume pouvant être régée avec précision.

Si le témoin MUTING clignote à l'écran du ampli-tuner AV, appuyez sur le MUTING de la télécommande pour désactiver la sourdine du ampli-tuner AV. 37

Lorsque des écouteurs sont branchés sur la prise 38 PHONES, aucun son n'est restitué par les enceintes.

Si aucun son n'est restitué par un lecteur DVD branché sur l'entrée HDMI IN, vérifie les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles préalablement en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Si vous platine disques utilise une cellule à bobines — mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu'aucun cable de branchement n'est plié, torsadé, ou endommagé.	—
Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes.	31
Indiquez les distances des enceintes et réglez le niveau sonore de chaque enceinte.	43
Assurez-vous que le microphone de configuration des enceintes n'est plus branché.	—
Si le format du signal d'entrée est réglé sur « PCM » ou « DTS », Réglez-le sur « Off ».	47

Seuls les enceintes avant reproduisent un son

Lorsque le mode d'écoute Stereo ou Mono est scéléctionné, seules les enceintes avant et le subwoofer reproduisent un son.	33
Vérifiez la configuration des enceintes.	42

Seule l'enceinte centrale produit un son

Si vous utilisez le mode d'écoute Dolby Pro Logic II — Movie, Dolby Pro Logic II Music, ou Dolby Pro Logic II Game avec une source en mono, celle qu'une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale.	42
Assurez-vous que les enceintes sont configurées correctement.

Les enceintes surround ne reproduisenteldom son

Lorsque le mode d'écoute T-D (Theater-Dimensional), Stereo ou Mono est sélectionné, les enceintes surround ne restituentaucen son.	—
En fonction de la source et du mode d'écoute sélectionné, il est possible que peu de sons soientreaproduits par les enceintes surround. Essayez deseLECTIONner un autre mode d'écoute.	30
Assurez-vous que les enceintes sont configuréescorrectement.	42

L'enceinte centrale ne produit aucun son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, l'enceinte centrale ne produit aucun son.

Assurez-vous que les enceintes sont configurées correctement. 42

Le subwoofer ne produit aucun son

Le subwoofer ne produitaucun son tant que les enceintes B sont activées. Allumez les enceintes A.	35
Lorsque vous lisez des supports ne contenant aucune information concernant le canal charge des effets LFE, le subwoofer ne produitaucun son.	—
Assurez-vous que les enceintes sont configurées correctement.	42

Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prénant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous doivent seLECTIONner un format de sortie audio dans un menu.

Certains modes d'écoute ne peuvent pas être seLECTIONnées avec certains signaux d'entrée.

Impossible d'obtenir une écoute en 5.1

Lorsque l'enceinte B est allumée, la lecture sur les enceintes A est réduite à 2.1 canaux.	35
Vou ne pouvez pas toujours seLECTIONner tous les modes d'écoute, en fonction du nombre d'enceintes branchées.	31

Le volume des enceintes ne peut pas être réglé comme souhaité

Après avoir réglé le volume sonore individuel de chacune des enceintes, le volume sonore maximum peut être réduit.	43
Si le volume sonore de chacune des enceintes a été régilé à des valeurs positives élevées, alors le volume principal maximum peut être réduit. Le niveau de volume de chacune des enceintes est régilé automatiquement après exécution de la fonction de correction de piece et de configuration des enceintes de Audyssey 2EQ®.	27

Un bruit parasite est audible

L'utilisation d'attaches de cables pour attacher les câbles audio, les câbles des enceintes, et autres peut entraîner une dégradation des performances audio, aussi est-il déconseilé d'en utiliser.

Un cable audio peut capter des interférences. Essayez — de repositionner les câbles.

La fonction late night ne fonctionne pas

Assurez-vous que le support source est bien en Dolby Digital, Dolby Digital Plus ou Dolby TrueHD.

Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'ampli-tuner AV reste en mode d'écoute DTS et le témoin DTS reste allumé. Ceci permet d'éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous faites passer tout lecteur du mode DTS au mode PCM, vous pourriez ne pas entendre de son, l'ampli-tuner AV ne passant pas d'un format à l'autre de façon immédiate : dans ce cas, arrêtez votre lecteur pendant 3 secondes environ, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique du ampli-tuner AV. Ceci est généralement du fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authenticate. Dans ce cas, un bruit pourrait se faire entendre.

La lecture d'un programme DTS, l'utilisation des fonctions de pause, d'avance rapide, ou de retour rapide de votre lecteur peut produire un petit son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Il n'y a aucune image

Assurez-vous que toutes les fiches de branchement 14 video sont enfoncées complètement.

Assurez-vous que chaque appareil video est branché 15, 17 correctement.

Si la source vidéo est branchée sur l'entrée vidéo d'un appareil, vous devez affecter cette entrée à un sélecteur d'entrée et votre téléviseur doit être branché sur COMPONENT VIDEO OUT.

Si la source vidéo est branchée sur une entrée video 16 composite, tout téléviseur doit être branché sur la sortie video composite correspondante.

Si la source video est branchée sur une entrée HDMI, 15, 41, vous devez associer cette entrée à une touche de sélection d'entrée, et votre téléviseur doit être branché sur la sortie HDMI OUT.

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproduite

L'utilisation d'un adaptateur HDMI vers DVI ne garantit pas un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

Les menus OSD ne s'affichent pas

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Lorsque l'ampli-tuner AV n'est pas connecté à un téléviseur via HDMI OUT, les menus OSD ne s'affichent pas.

La réception est parasitée, la réception stéréo FM est parasitée, ou le témoin FM STEREO ne s'allume pas

Déplacez votre antenne.

Éloignez l'ampli-tuner AV de votre téléviseur ou de — voiture ordinateur.

Lorsque vous écoutez une station AM, l'utilisation de la télécommande peut créer un bruit.

Le passage de véhicules et d'avions à proximité peut — créer des interférences.

Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

Avant d'utiliser cet appareil, veillez à appuyer sur RECEIVER.

Assurez-vous que les piles ont été insérées en respectant la polarité.

Insérez des piles neuves. N'insérez pas des piles de 4 types différents et ne mélangez pas des piles neuves avec des piles usagées.

Assurez-vous que la télécommande n'est pas trop éloignée de l'ampli-tuner AV, et que rien ne vient abstruer le signal entre la télécommande et le capteur de télécommande de l'ampli-tuner AV.

Assurez-vous que l'ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.

Si l'ampli-tuner AV est installé dans un meuble doté — de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande. 54

Assurez-vous d'avoir le bon code de télécommande. 54

Assurez-vous que vous avez défini le même identifiant sur l'ampli-tuner AV et sur la télécommande. 47

Il est impossible de commander d'autres appareils

S'il s'agit d'un appareil Onkyo, assurez-vous que le cable RI et que le cable audio analogue sont branchés correctement. L'utilisation seule d'un cable RI ne sera pas suffisante.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.

Pour un fonctionnement correct de la télécommande 37 lorsque la platine à cassette est branchée sur la prise TV/CD IN, ou lorsqu'une station d'accueil RI est raccordée à la prise TV/CD IN, VCR/DVR IN ou GAME IN, vous devez configurer l'affichage de manière appropriée.

Si vous ne pouvez pas faire fonctionner l'appareil, 54 vous devrez entrer le code de télécommande approprié.

Pour commander un appareil Onkyo branché via le 54 RI, pointez la télécommande vers l'ampli-tuner AV. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Pour commander un appareil Onkyo qui n'est pas branché via RI, pointez la télécommande vers l'appareil. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Il n'y a un son

Assurez-vous que votre iPod/iPhone est effectivement en lecture.

Assurez-vous que votre iPod/iPhone est introduit correctement dans la station d'accueil.

Assurez-vous que l'ampli-tuner AV est allumé, que la source d'entrée est sélectionnée correctement et que le volume n'est pas trop bas.

Assurez-vous que les fiches sont entièrement enfoncées.

Essayez de réinitialiser votre iPod/iPhone.

Aucune vidéo détectée

Assurez-vous que le réglage TV OUT de votre iPod/iPhone est sur On.

Assurez-vous que l'entrée est sélectionnée correctement sur votre téléviseur ou sur l'ampli-tuner AV.

Certaines versions d'iPod/iPhone ne transmettent pas — de vidéo.

La télécommande de l'ampli-tuner AV ne commande pas mon ipod/iphone

Assurez-vous que votre iPod/iPhone est introduit correctement dans la station d'accueil. Si votre iPod/iPhone est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez toujours l'iPod/iPhone de son étui avant de le introduire dans la station d'accueil.

L'iPod/iPhone ne peut pas être utilisé quand il affiche — le logo Apple.

Assurez-vous que vous avez sélectionné correctement 53 le mode à distance.

Quand vous utilisez la télécommande de ampli-tuner AV, pointez-la vers l'ampli-tuner AV.

Si vous ne pouvez toujours pas commander votre iPod/iPhone, lancez la lecture en appuyant sur le bouton de lecture de votre iPod/iPhone. Le fonctionnement à distance devrait alors être possible.

Essayez de réinitialiser votre iPod/iPhone.

En fonction de l'iPod/iPhone, certains boutons peuvent ne pas fonctionner comme prévu.

L'ampli-tuner AV sélectionne sans prévenir mon ipod/iphone comme source d'entrée

Mettez toujours en pause la lecture de l'iPod/iPhone avant de sélectionner une autre source d'entrée. Si la lecture n'est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod/iPhone comme source d'entrée lors de la transition entre des morceaux.

L'ipod/iphone ne fonctionne pas correctement

Essayez de rebrancher votre iPod/iPhone.

Impossible d'enregistrer

Assurez-vous que la bonne entrée est sélectionnée sur — voiture enregistrateur.

Afin d'éviter que le signal ne fasse une boucle et n'endommage l'ampli-tuner AV, les signaux d'entrée ne sont pas produits sur les sorties avec le même nom (par exemple, VCR/DVR IN à VCR/DVR OUT).

Impossible d'accéder aux fichiers musicaux sur un périphérique USB

Assurez-vous que le périphérique USB est correctement — branché.

L'ampli-tuner AV prend en charge les périphériques USB qui prennent en charge la classe de périphériques de stockage de masse USB. Cependant, la lecture peut s'avérer impossible avec certains périphériques USB, même s'ils sont conformes à la classe de périphériques de stockage de masse USB.

Les périphériques mémoire USB dotés de fonctions 23 de sécurité ne peuvent pas être lus.

Consommation en veille

Dans les cas suivants, la consommation en mode veille peut atteindre un maximum de 31 W : - Le réglage « HDMI Ctrl (RIHD) » est configuré sur « On ». (Selon l'état du téléviseur, l'amplificateur AV entre en mode veille, comme d'habitude.) - Le réglage « HDMI Through » n'est pas configuré sur « Off »

Le son change lorsque je branche mes écouteurs

Lorsqu'un casque est branché, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.

La distance des enceintes ne peut pas être réglée comme souhaité

Dans certains cas, il n'est pas possible de régler automatiquement des valeurs corrigées appropriées à l'utilisation au home-cinéma.

Comment puis-je modifier la langue d'une source multiplexée ?

Utilisez le paramètre « Input Ch (Mux) » dans le menu « Audio Adjust » pour sélectionner l'option « Main » ou « Sub »

Les fonctions RI ne fonctionnent pas

Pour utiliser la fonction RI, vous devez établir une connexion RI et une connexion audio analogue (RCA) entre l'appareil et l'ampli-tuner AV, même s'ils sont raccordés par une liaison numérique.

Lors de l'exécution de la fonction « Automatic Speaker Setup », la mesure échoue et le message « Ambient noise is too high. » s'affiche.

Ceci peut être causé par un mauvais fonctionnement d'une enceinte. Assurez-vous que l'enceinte produit des sons normaux.

Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l'appareil pour appliquer ces paramètres.

Sur l'ampli-tuner AV, appuyez simultanément sur le sélecteur d'entrée de la source d'entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du sélecteur d'entrée, appuyez sur SETUP jusqu'à ce que « Video ATT : On » s'affiche à l'écran du ampli-tuner AV. Puis, relâchez les deux boutons. Pour désactiver le paramètre, répétez la procédure ci-dessus afin que « Video ATT : Off » s'affiche à l'écran du ampli-tuner AV, et relâchez les boutons.

• Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX, ou USB.

Si une console de jeu est branchée sur l'entrée video composite, et si l'image n'est pas très claire, vous pouvez atténuer le gain.

Video ATT : Off : (par défaut).

Video ATT : On : le gain est réduit de 2 dB.

Si l'image sur votre téléviseur/moniteur raccordé à la sortie HDMI OUT est instable, essayez de désactiver la fonction DeepColor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons CBL/SAT et ON/STANDBY de l'ampli-tuner AV. Tout en maintenant CBL/SAT enfoncé, appuyez sur ON/STANDBY jusqu'à ce que « Deep Color: Off » s'affiche à l'écran du ampli-tuner AV. Puis, relâchez les deux boutons. Pour réactiver la fonction DeepColor, repétez la procédure ci-dessus jusqu'à ce que « Deep Color: On » s'affiche à l'écran du ampli-tuner AV, et relâchez les boutons.

L'ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe, ou de l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'ampli-tuner AV en veille.

Conseil de connexion et trajet du signal vidéo

L'ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée video, ou -L'entrée video est 480p 576p, 720p, 1080i ou 1080p.

Formats de connexion vidéo

Les appareils vidéo peuvent être raccordés à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, vidéo composant ou HDMI, ce dernier offrant la meilleure qualité d'image.

Lors de la sélection d'un format de connexion, n'oubliez pas que l'ampli-tuner AV ne réalise pas de conversion de formats, de sorte que seules des sorties au même format que l'entrée émettent un signal.

Tableau de circulation des signaux vidéo

Formats de connexion audio

Des appareils audio peuvent être raccordés à l'aide de l'un des formats de connexion audio suivants : analogue, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement. Par exemple, des signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas restitués par la sortie VCR/DVR OUT analogue.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogique.

Tableau de circulation des signaux audio

1 Dépend du réglage de « Audio TV Out » (→ page 49). 2 Ceci est possible si « Audio Return Ch » est régé sur « Auto » (→ page 49), si le sélecteur d'entrée TV/CD est sélectionné et si votre téléviseur est compatible ARC.

Conseil

• Lorsqu'un signal est entre via HDMI et que le sélection d'entrée correspondant est selectionné, les témoin HSMI s'allument.

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD

RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RIHD.

Les appareils suivants sont compatibles R1HD (À la date de janvier 2012).

• Téléviseurs Toshiba
• Téléviseur Sharp

Lecteurs/enregistreurs

• Lecteurs Onkyo et Integra compatibles R1HD
• Lecteurs et enregistrateurs Toshiba (uniquement s'ils sont utilisés avec un télévisueur Toshiba)
• Lecteurs et enregistreurs Sharp (uniquement s'ils sont utilisés avec un télévisueur Sharp)
• Il est possible que des modèles différents de ceux mentionnés ci-dessus bénéficient d'une certaine interoperabilité s'ils sont compatibles CEC, qui représentée une partie de la norme HDMI, mais leur fonctionnement n'est pas garantie.

Remarque

• Pour les opérations liées appropriées, ne branchez pas plus d'appareils compatibles RHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI. -Lecteurs Blu-ray/lecteur DVD : jusqu'à trois.
• Graveurs Blu-ray/lecteur DVD/enregistreurs numériques : jusqu'à trois.
• Décodeurs câble/satellite : jusqu'à quatre.
• Ne branchez pas l'ampli-tuner AV à l'autre ampli-tuner AV/amplificateur audiovisuel via HDMI.
• Quand un nombre d'appareils compatibles R1HD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Pour les téléviseurs compatibles R1HD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un téléviseur compatible R1HD.

L'ampli-tuner AV entre en mode veille lorsque l'alimentation du téléviseur passe en veille. - Vous pouvez configurer l'écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l'ampli-tuner AV, soit via les enceintes du téléviseur. - Il est possible de reproduire la vidéo/le son depuis l'antenne ou depuis la prise d'entrée du téléviseur à partir des enceintes raccordées à l'ampli-tuner AV. (Un raccordement tel qu'un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.) L'entrée sur l'ampli-tuner AV peut être sélectionnée grâce à la télécommande du téléviseur. - Des opérations telles que l'ajustement du volume, ou des opérations similaires, pour l'ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur.

Pour les lecteurs/enregistreurs compatibles RHD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un lecteur/enregistreur compatible RHD.

• Lorsque la lecture démarre sur le lecteur/enregistreur, l'entrée de l'ampli-tuner AV commute sur l'entrée HDMI du lecteur/enregistreur en cours de lecture.
• L'utilisation du lecteur/enregistreur est possible à l'aide de la télécommande fournie avec l'ampli-tuner AV.
• Selon le modèle utilisé, il est possible que toutes les opérations ne soient pas disponibles.

1 Vérifiez la connexion et le réglage.

1. Branchez la prise HDMI OUT sur la prise d'entrée HDMI du téléviseur.

Téléviseur, videoprojecteur, etc.

1. Branchez la sortie audio du téléviseur sur la prise OPTICAL IN 2 de l'ampli-tuner AV à l'aide d'un câble optique numérique.

Remarque

• Lorsque la fonction du canal audio de return (ARC) est utilisée avec un téléviseur compatible ARC, cette connexion n'est pas nécessaire ( page 49).
• Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l'ampli-tuner AV.

Remarque

• Il est nécessaire d'attribuer l'entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d'autres prises (→ page 41). N'attribuez pas les appareils raccordés à HDMI IN à l'entrée TV/CD à ce stade. Le fonctionnement approprié du CEC (Consumer Electronics Control) n'est pas garanti.

2 Modifiez chaque élément dans le « HDMI setup » en fonction des réglages suivants :

HDMI Ctrl (RIHD) : On - Audio Return Ch (ARC) : Auto

Consultez les informations complémentaires de chaque réglage (→ pages 48, 49).

3 Vérifiez les réglages.

1. Allumez l'alimentation de tous les appareils raccordés.
2. Coupez l'alimentation du téléviseur, et vérifiez que l'alimentation des appareils raccordés est coupée automatiquement grâce à l'opération liée.
3. Allumez le lecteur/graveur Blu-ray/DVD, etc.
4. Démarrez la lecture sur le lecteur/graveur Blu-ray/DVD, et vérifiez les points suivants.

L'ampli-tuner AV s'allume automatiquement, et sélectionne l'entrée sur laquelle est raccordé le lecteur/graveur Blu-ray/DVD. - Le téléviseur s'allume automatiquement et sélectionne l'entrée à laquelle l'ampli-tuner AV est raccordé.

1. En vous conformant au mode d'emploi du téléviseur, Sélectionnez « Utiliser les enceintes du téléviseur » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l'ampli-tuner AV.
2. Sélectionnez « Utiliser les enceintes raccordées à l'ampli-tuner AV » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes raccordées à l'ampli-tuner AV et non par celles du téléviseur.

Remarque

• Procédez aux opérations ci-dessus lorsque vous avez utilisé l'ampli-tuner AV pour la première fois, lorsque les réglages de chaque appareil sont modifiés, lorsque l'alimentation principale de chaque appareil est coupée, lorsque le câble d'alimentation est débranché ou lorsqu'il y a eu une coupure de courant.

Remarque

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas produit sur les enceintes du téléviseur. Vous pouvez produire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s'avérer impossible pour certains modèles de lecteurs.)
• Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est produit sur les enceintes raccordées à l'ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l'entrée sur l'ampli-tuner AV. Pour reproduire le son sur les enceintes du téléviseur, procédez à nouveau aux opérations sur le téléviseur.
• Dans le cas d'une connexion RIHD avec des appareils compatibles avec les commandes audio RI et RI, ne branche pas le câble RI en même temps.
• Sur le téléviseur, lorsque vous sélectionnez une autre prise que la prise HDMI où l'ampli-tuner AV est raccordé, l'entrée de l'ampli-tuner AV commute sur « TV/CD »
• L'ampli-tuner AV s'allume automatiquement lorsqu'il l'estime nécessaire. Même si l'ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible RUIHD, il ne s'allume pas s'il n'est pas nécessaire. Il est possible qu'il ne s'allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur.
• Il est possible que les fonctions liées à l'ampli-tuner AV ne soient pas opérationnelles sur le module d'appareil raccordé. Dans ce cas, utilisez directement l'ampli-tuner AV.

Conçue pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de raccorder des téléviseurs, des videoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux).

Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface) ^1 : les téléviseurs et les écrans des dots d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas, aucune image n'apparait.)

L'ampli-tuner AV utilise le protocole HDCP (Highbandwidth Digital Content Protection) ² de sorte que les appareils compatibles pourront afficher l'image.

L'interface HDMI de l'ampli-tuner AV repose sur les éléments suivants : Canal audio de retour, 3D, x.v.Color, DeepColor, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM.

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32-192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur Blu-ray/DVD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

L'ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection)*2, un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

1 DVI (Digital Visual Interface) : norme d'interface d'affichage numérique développée par le DDWG 3 en 1999. 2 HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. 3 DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objet affiché de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques haute performances.

Remarque

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n'acheminent que les signaux vidéo et vous devez effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d'un PC ne sont pas pris en charge.
• Le signal audio HDMI (taux d'échantillonnage, longueur en bits, etc.) peut être limité par l'appareil source connecté. Si l'image est de mauvaise qualité ou si aucun son n'est émis par l'appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Configuration requise des périphériques USB

• Classe de périphérique de stockage de masse USB (cependant non systématiquement garanti).
• Format de système de fichiers FAT16 ou FAT32.
• Vous pouvez afficher jusqu'à 255 dossiers, et les dossiers peuvent être imbriqués jusqu'à une profondeur de 8 niveaux.
• Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge.

Remarque

• Si le support que vous raccordez n'est pas pris en charge, le message « No Storage » s'affiche à l'écran.
• Si vous connectez un disque dur USB sur le port USB de l'ampli-tuner AV, nous vous recommandons d'utiliser son adaptateur secteur pour l'alimenter.
• L'ampli-tuner AV prend en charge les lecteurs MP3 USB qui prennent en charge la norme de classe de stockage de masse USB, ce qui autorise le raccordement de périphériques USB à des ordinateurs sans que des pilotes ou des logiciels spéciaux soient nécessaires. Veuillez noter que tous les lecteurs MP3 USB prennent en charge la norme de classe de stockage de masse USB. Consultez votre manuel d'utilisation du lecteur MP3 USB pour toute information complémentaire.
• Les fichiers musicaux WMA protégés sur un lecteur MP3 ne peuvent pas être lus.
• Onkyo décline toute responsabilité, quels que soient les pertes ou les préjudices aux données stockées sur un périphérique USB lorsque ce dernier est utilisé avec l'ampli-tuner AV. Nous vous recommandons de sauvegarder tous vos fichiers musicaux importants auparavant.
• Les lecteurs MP3 comportant des fichiers musicaux qui sont gérés avec un logiciel musical spécial ne sont pas pris en charge.
• L'utilisation n'est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter.
• Ne connectez pas votre périphérique USB via un concentrateur USB. Le périphérique USB doit être raccordé directement au port USB de l'ampli-tuner AV.
• Si le périphérique USB contient beaucoup de données, la lecture par l'ampli-tuner AV peut prendre du temps.
• Les péripériques USB dotés de fonctions de sécurité ne peuvent pas être lus.

Formats de fichiers audio pris en charge

Pour la lecture depuis un périphérique USB, l'ampli-tuner AV prend en charge les formats de fichiers musicaux suivants.

Les fichiers à début binaire variable (VBR) sont pris en charge. Cependant, le temps de lecture peut ne pas s'afficher correctement.

MP3 (.MP3 ou .MP3)

• Les fichiers MP3 doivent être au format MPEG-1/MPEG-2.5 Audio Layer 3 avec une fréquence d'échantillonnage de 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz et un débit binaire compris entre 8 kbps et 320 kbps. Les fichiers non pris en charge ne peuvent pas être lus.

WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l'aide de Windows Media® Player.

• L'option de copyright des fichiers WMA doit être désactivée.
• Les fréquences d'échantillonnage de 32kHz, 44,1kHz, 48kHz ainsi que les débits binaires de 48 kbps à 320 kbps sont pris en charge.
• Les formats WMA DRM/Pro/Voice ne sont pas pris en charge.

AAC concerne les données audio MPEG-2/MPEG-4. - Les fréquences d'échantillonnage de 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz ainsi que les débits binaires de 8 kbps à 320 kbps sont pris en charge.

FLAC (.FLAC ou.flac)

FLAC est un format de fichier destiné à la compression des données audio sans perte.

• Les fréquences d'échantillonnage de 32kHz, 44,1kHz et 48kHz sont prises en charge.
• Bit de quantification : 16 bits, 24 bits

Informations sur la licence et sur les marques déposées

« x. v. Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains numéros : 5 956 674; 5 974 380; 6 226 616; 6 487 535; 7 212 872; 7 333 929; 7 392 195; 7 272 567 et d'autres brevets américains et étrangers en cours de validité ou d'enregistrement. DTS-HD et son symbole et & DTS-HD et son symbole sont tous deux des marques déposées de DTS, Inc. Le produit comprend les logiciels. © DTS, Inc. Tous droits réservés.

TRUE:

Fabriqué sous licence concédée par la société Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques de la société Dolby Laboratories.

Music Optimizer™ est une marque déposée de la société Onkyo Corporation.

HIGH-DEFINITION MULTIMEDIA INTERFACE

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays »

Made for

iPod iPhone

iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.

« Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement sur un iPod ou un iPhone, respectivement, et qu'il a été homologué par le développement conformément aux normes de performance d'Apple. Apple n'est pas responsable de l'utilisation de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation. Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

2EQ

DYNAMIC VOLUME

Fabriqué sous licence d'Audyssey Laboratories™, Inc. Brevets américains et étrangers en instance. Audyssey 2EQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques déposées d'Audyssey Laboratories, Inc.

Section amplificateur

Puissance de sortie nominale

Tous les canaux: 5 canaux × 100 W à 6 ohms, 1 kHz, 1 canal alimenté à 1% (IEC)

Puissance dynamique*

• IEC60268-Puissance de sortie maximale à court terme

160 W (3 Ω, avant)

125 W (4 Ω, avant)

85 W (8 Ω, avant)

(distorsion harmonique totale + bruit)

0,08% (20 Hz - 20 kHz, demi-puissance)

Facteur d'amortissement

60 (avant, 1kHz 8Ω)

Sensibilité et impédance d'entrée (asymétrique)

200 mV/47 kΩ (LINE)

Niveau de sortie RCA nominal et impédance

200 mV/2,2 kΩ (REC OUT)

Niveau de sortie RCA maximum et impédance

2 V/2,2 kΩ (REC OUT)

Distorsion de fréquence

5Hz - 100kHz / + 1 dB, -3dB (DSP bypass)

Caractéristiques du réglage de la tonalité

± 10 dB, 50Hz (GRAVES)

± 10 dB, 20kHz (AIGUS)

Rapport signal-bruit 100 dB (LINE, IHF-A)

Impédance des enceintes

6Ω-16Ω

Sensibilité d'entrée/Niveau et impédance de sortie

1 V p-p/75 Ω (Composant Y)

0,7 V p-p/75 Ω (Composantes, Pr / C_R)

Distorsion de fréquence de la vidéo composantes

5Hz - 100MHz / + 0dB, - 3dB

Section tuner

Plage de fréquences FM

Plage de fréquences AM

Consommation en veille

0,3 W

Dimensions (L × H × P)

435mm× 150mm× 318mm

Poids

7,6 kg

Entrée IN1, IN2, IN3, IN4

Sortie OUT

Tableau des résolutions vidéo

1080p

Format audio Dolby TrueHD, DTS-HD Master Audio, DVD-Audio, DSD

Numérique Optiques : 2

Coaxiales:1

Analogue BD/DVD, VCR/DVR, CBL/SAT, GAME, TV/CD, AUX

Sorties audio

Analogue VCR/DVR

Sortie pré-subwoofer 1

Sorties enceintes SP-A (L, R, C, SL, SR) + SP-B (L, R)

Casque 1 (6,3 Ø

Autres

Configuration micro 1

USB 1 (avant)

RI 1

Les caractéristiques techniques et les fonctionnalités sont susceptibles d'être modifiées sans préavis.
