BEDIENUNGSANLEITUNG HT-S4505 ONKYO

GROEBENZELL, ALLEMAGNE

ONKYO EUROPE ELECTRONICS GmbH

Accessoires fournis

Überprüfen Sie, ob Sie folgende Zubehörteile gekommen haben.

Front-Lautsprecher (SKF-558)

Front-Laatsprecher

(Wei3)

(Rot)
Lautsprecherkabel 3,0 m

20 dūnne Gummistopper
(Für Front/Center/
Surround-Laatsprecher)

8 dicke Gummistopper*1
(Fur Front/
Surround-Laatsprecher)

*1 Es kann sein, dass die Konfiguration der Gummistopper anders ist als die auf der Abbildung. Es können zum Beispiel 2 Lagen sein anstatt nur 1, aber die Anzahl wird die gleiche sein.

Center-Lautsprecher (SKC-391/SKC-391C)

Center-Laatsprecher

Lautsprecherkabel 3,0m

SKC-391 (Europäisch und australisch)

SKC-391C (Asiatisch)

Surround-Laatsprecher (SKR-558)

Surround-Laatsprecher

(Blau)

Lautsprecherkabel 8,0 m

Angeschalteter Subwoofer (SKW-558)

Subwoofer

4 Bodenauflagen

RCA-Kabel 3,0 m

Teilenamen

Befestigungssloch
Lautsprecheranschluss
SKF-558/SKR-558

Laatsprecheranschlussse
SKC-391/
SKC-391C
Befestigungslöcher

Achtung

• Die vorderen Abdeckungen können nicht entfernt werden. Versuchen Sie dazu nicht, sie gewaltsam zu entfernen. Sie konnten beschädigt werden.

STATUS INDICATOR

Aus: Subwoofer im Standby

Modus oder von der

Stromquelle getrennt

Blau: Subwoofer an

Mit der Auto-Standby-Funktion

wird die SKW-558 automatisch

eingeschaltet, wenn ein

Eingangssignal im Bereitschafts-

Modus (Standby) festgestellt wird.

Setzt das Eingangssignal für eine

Weile aus, geht die SKW-558

automatisch in den

Bereitschaftsmodus über.

OUTPUT LEVEL Steuerung

These Steuerung wird verwendet,

um die Lautstärke des Subwooferers

einzustellen.

LINE INPUT

Dieser RCA-Eingang sollte mit dem

gelieferten RCA-Kabel an die PRE

OUT Subwoofer-Buchse auf Ihrem

AV-Receiver angeschlossen werden.

Anmerkung

• Die Auto-Standby-Funktion schaltet den Subwoofer ein, wenn das Eingangssignal ein bestimmes Maß übersteigt. Wenn die Auto-Standby-Funktion nicht zuverlösig arbeitet, versuchen Sie, die Ausgangshöhe des Subwoofers auf Ihrrem Receiver weniger zu erhöhen oder zu senken.

Bevor Sie das Heimkinopaket verwenden

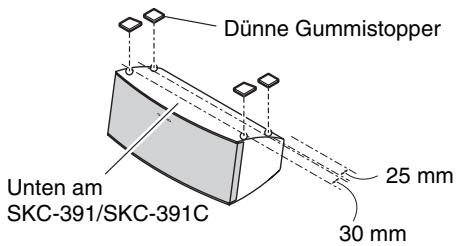

Verwendung der Gummistopper für eine stabilere Plattform

Wir empfehlen Ohnen die mitgelieferten Gummistopper zu verwenden, um den bestmöglichen Klang mit ihren Boxen zu erzielen. Die Gummistopper verhindern, dass die Boxen sich bewegen undieten eine stabilere Plattform.

Dünne Gummistopper

Unterseite der

SKF-558/

SKR-558

Verwendung der Bodenauflagen für den Subwoofer

Wenn der Subwoofer auf einem harten Boden (Holz, Vinyl, Fliesen, usw.) aufgestellt wird und die Wiedergabe sehr laut ist, können die Fübe des Subwoofoers den Boden beschädigten. Um dies zu vermeiden, legen Sie die mitgelieferten Bodenauflagen unter die Fübe es Subwoofoers. Die Bodenauflagenieten auch ein stabiles Fundament für den Subwoofer.

Einstellung der Subwoofer-Höhe

Um die Höhe des Subwooferns einzustellen, verwenden Sie das Bedienungseinlement OUTPUT LEVEL. Stellen Sie es so ein, dass Bassignale gleichmäßig mit den Hochtonsignalen der anderen Laufsprecher abgestimmmt werden. Da unser Gehör auf sehr tiefe Bassignale weniger empfindlich reagiert, besteht die Gefahr, dass die Subwoofer zu hoch eingestellt wird. Als Faustreg Sie den Subwoofer auf die Höhe ein, die Sie für o und drehren Sieihn danach leicht zurück.

Wandmontage

Um die Front- oder Surround-Lautsprecher vertikal zu montieren, verwenden Sie das Befestigungsloch, um jeder Box an einer Schraube aufzahngen, die sicher in die Wand geschraubt wurde.

Befestigungsloch für Wandmontage

Dicke Gummistopper

SKF-558/SKR-558

Um den Center-Lautsprecher horizontal zu montieren, verwenden Sie die beiden Befestigungslöcher, um den Lautsprecher an zwei Schrauben aufzuhängen, die safer in die Wand geschraubt wurden.

Befestigungslöcher für Wandmontage

SKC-391/ SKC-391C

160 mm

Tipp

• Wenn der mittlere Lautsprecher benannt wurde, * lösen Sie die Schraube auf der schrägen Seite, umihn nach oben zu verschiben, sodass er vertical eingestellt werden kann.

Achtung

Die Tragfähigkeit einer Befestigungsschraube hängt davon ab, wie gut sie in der Wand verankert ist. Wenn Sie Hohlwände haben, schrauben Sie jeder Befestigungsschraube in einen Dübel. Wenn es keine Dübel gibt oder die Wände stabil sind, verwenden Sie geeignete Wandanker. Verwenden Sie ein dem Kopf durchmesser von 9 mm und Schaft durchmesser von max. 4 mm. Beverwenden Sie einen Kabel-/Rohrleitung Wand nach Stromkabeln oder Wasserle abzusuchen, bevor Sie Löscher bohren.

• Lassen Sie gemäß der Abbildung einen Abstand von 5mm und 10mm zwischen der Wand und der Unterseite des Schraubenkopfes (Wir empfehlen Ohnen, einen Fachmann für die Installation bei Ohnen zu Hause zu konsultieren).

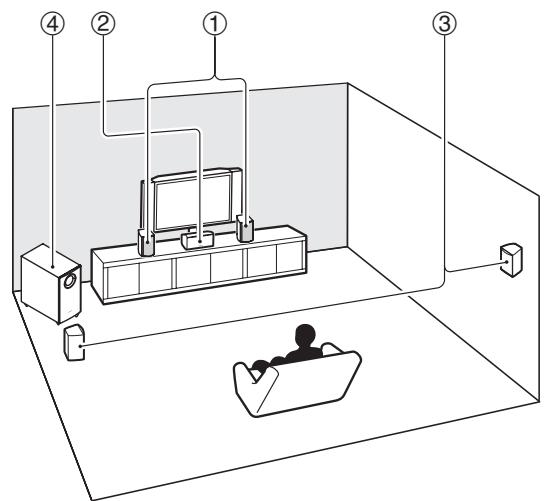

Die Freuden des Heimkinos

Mit dem Heimkino konnen Sie Surround-Klang mit einer chsten Bewegungswahrnehmung bei Ihnen zu Hause genießen - als ob Sie sich in einem Kino oder Konzertsaal befinden.

① Linke und rechte Front-Laatsprecher (SKF-558)

Sie sollen auf die Hörer ausgerichtet sein, und darüber auf Ohrhöhe, und im gleich großen Abstand zum Fernseher positioniert werden. Drehen Sie sie leicht nachinnen, um ein Dreieck zu erzielen, an dessen Unterseite sich der Hörer befindet.

② Center-Lautsprecher (SKC-391/SKC-391C)

Stellen Sie sie so nahe wie möglich an den Fernseher (vorzugsweise darauf) undrichten Sie sie auf Hörposition oder auf derselben Höhe befinden wie den linken und rechten Front-Lautsprecher aus.

③ Linke und rechte Surround-Lautsprecher (SKR-558)

Stellen Sie sie seitlich der Zuhörer oder etwa 60 bis 100cm über Ohrhöhe möglichnt hinter der Hörposition auf. Idealerweise sollenn Sie im gleichen Abstand vom Zuhörer entfernt positioniert werden.

④ Subwoofer (SKW-558)

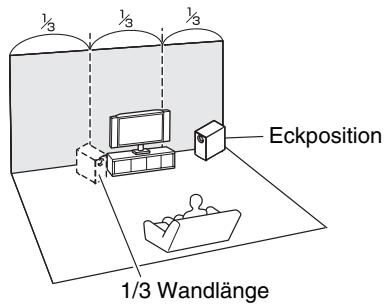

Der Subwoofer kummert sich um den Bassklang des LFE (Low-Frequency Effekts/Effekte bei niedriger Frequenz) Kanals und den Bass von den Satellitenlautsprechern, wenn ein Crossover festgestellt wird. Der Pegel und die Intensität der Basswiedergabe Ihres Subwoofer solte sich nach der Hörposition, der Form des Hörraums und seinem Aufstellungssort*Richten. Im Allgemeinen kann einGreater Bassklang erzielt werden, wenn man den Subwoofer in einer vorderen Ecke bzw. bei einem Drittel der Lange der vorderen Wand gemäß der Abbildung aufstellt.

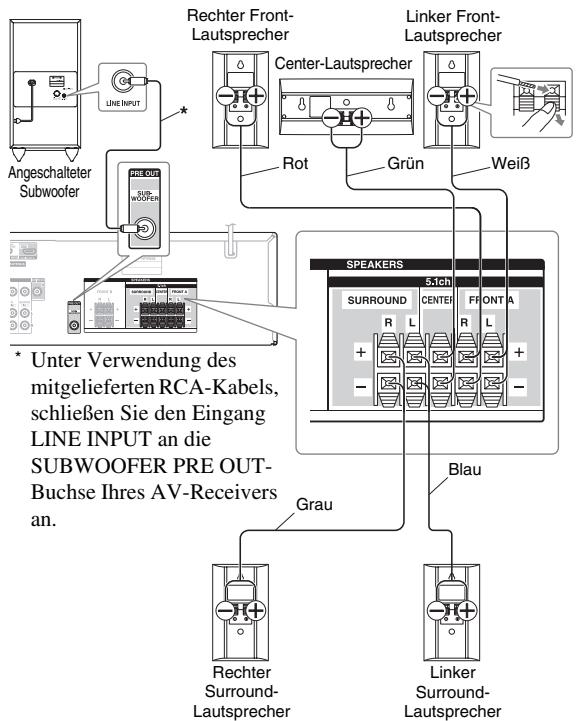

AnschlieBen der Lautsprecher

Vorsicht beim Anschlieben der Laufsprecher

Bevor Sie ihre Laufsprecher anschlieben, lessen Sie sich folgende Hinweise durch:

• Schalten Sie ihren Receiver aus, bevor Sie ihre Lautspricher anschlieben.
• Achten Sie besonders auf die Polarität der Lautspracherkabel. Verbinden Sie den Pluspol (+) eines Anschlusses mit dem Pluspol (+) der Anschlüsse und den Minuspol (-) eines Anschlusses mit dem Minuspol (-) der Anschlüsse. Wenn Sie die Polarität vertauschen, tritt eine Phasendrehung auf, welche die Klangqualität beeinträchtigt.
• Vermeiden Sie außer dem Kurzschlüsse des Plus- und Minuspols. Andernfalls konnte Ihr Versteller beschädigt werden.

Technische Daten

Angeschalteter Subwoofer (SKW-558)

Spare Bassreflex

Eingangsempfindlichkeit/Impedanz 300mV / 20k

Ausgabenenne leistung (IEC)

80 Watt Minimum Dauerleistung, 4 Ohm, betrieben bei 100Hz ,mit maximaler, gesamter harmonischer Verzerrung von 1 %

Frequenzverhalten 27 Hz bis 150Hz

Gehäuse-Fassungsvermögen

24 L

Abmessungen (B× H× T) 211mm× 425mm× 391mm (inkl.Projektion)

Gewicht 6,1kg

Audio-Eingang 1 (RCA-Analog-Mono)

Steuereinheit 16cm Kegel × 1

Stromversorgung AC 220-240V,50/60 Hz

Stromverbrauch 20 W

Sonstiges Auto-Standby-Funktion Nicht magnetische Abschirmung

■ Front-Lautsprecher (SKF-558)

Sparte Fullrange-Bassreflex

Impedanz 6Ω

MaximaleEingangsleistung

120W

Empfindlichkeit 81 dB/W/m

Frequenzverhalten 80 Hz bis 20 kHz

Gehäuse-Fassungsvermögen

1,1L

Abmessungen (B× H× T) 101mm× 175mm× 116mm (inkl. Abdeckung und Überstand)

Gewicht 0,7kg

Steuereinheit 8cm Kegel × 1

Anschluss Federzug farbkodiert

Befestigungsloch Verfugbar

Abdeckung Fixiert

Sonstiges Nicht magnetische Abschirmung

Center-Lautsprecher

SKC-391 (Europäsch und australisch)

Spare Fullrange-Bassreflex

Impedanz 6Ω

Maximale Eingangsleistung

120 W

Empfindlichkeit

80 dB/W/m

Frequenzverhalten

80Hz bis 20kHz

Gehäuse-Fassungsvermögen

1,8L

Abmessungen (B× H× T) 240~mm× 102~mm× 121~mm

(inkl. Abdeckung und Überstand)

Gewicht

0.8kg

Steuereinheit

8cm Kegel × 1

Anschluss

Federzug farbkodiert

Befestigungsloch

Verfugbar

Abdeckung

Fixiert

Sonstiges

Nicht magnetische Abschirmung

SKC-391C (Asiatisch)

Spare

Umfassender geschlossener Kasten

Impedanz

6Ω

Maximale Eingangsleistung

120W

Empfindlichkeit

84,5 dB/W/m

Frequenzverhalten

80Hz bis 20kHz

Gehäuse-Fassungsvermögen

1,8L

Abmessungen (B× H× T) 240~mm× 102~mm× 121~mm

(inkl. Abdeckung und Überstand)

Gewicht

0,8kg

Steuereinheit

8cm Kegel × 2

Anschluss

Federzug farbkodiert

Befestigungsloch

Verfugbar

Abdeckung

Fixiert

Sonstiges

Magnetische Abschirmung

Surround-Lautsprecher (SKR-558)

Sparte

Fullrange-Bassreflex

Impedanz

6Ω

Maximale Eingangsleistung

g

120W

Empfindlichkeit

81 dB/W/m

Frequenzverhalten

80Hz bis 20kHz

Gehäuse-Fassungsvermögen

1,1L

Abmessungen (B× H× T) 101mm× 175mm× 116mm (inkl. Abdeckung und Überstand)

Gewicht

0,7kg

Steuereinheit

8 cm Kegel × 1

Anschluss

Federzug farbkodiert

Befestigungsloch

Verfugbar

Abdeckung

Fixiert

Sonstiges

Nicht magnetische Abschirmung

Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.

Anmerkung

Falls die Laufsprecher nicht magnetisch abgeschirmt sind:

Versuchen Sie die Lautspecher weiter entfernt von ihrem Fernsehgerät oder Monitor aufzustellen. Sollte eine Verfärbung auftreten, schalten Sie das Fernsehgerät oder den Monitor aus, warten Sie 15 bis 30 Minuten und schalten Sie das Gerät dann wieder ein. Normalerweise wird hierdurch die Entmagnetisierungsfunktion aktiviert, die das magnetische Feld neutralisiert, wodurch alle

Farbveränderungen versuswinden.
