BEDIENUNGSANLEITUNG HT-S6505 ONKYO

GROEBENZELL, ALLEMAGNE

K. MIYAGI

ONKYO EUROPE ELECTRONICS GmbH

Accessoires fournis

Überprüfen Sie, ob Sie folgende Zubehörteile gekommen haben.

Front-Lautsprecher (SKF-558)

Front-Laatsprecher

(Wei3)

(Rot)
Lautsprecherkabel 3,0 m

20 dūnne Gummistopper*1
(Für Front/Center/
Surround-Laatsprecher)

8 dicke Gummistopper*1
(Fur Front/
Surround-Laatsprecher)

*1 Es kann sein, dass die Konfiguration der Gummistopper anders ist als die auf der Abbildung. Es können zum Beispiel 2 Lagen sein anstatt nur 1, aber die Anzahl wird die gleiche sein.

Center-Laatsprecher (SKC-391C)

Center-Lautsprecher

(Grün)
Lautsprecherkabel 3,0m

Surround-Laatsprecher (SKR-558)

Surround-Laatsprecher

(Blau)

Lautsprecherkabel 8,0 m

Angeschalteter Subwoofer (SKW-658)

Subwoofer

4 Bodenauflagen

RCA-Kabel 3,0 m

Teilenamen

Befestigungssloch
Lautsprecheranschluss
SKF-558/SKR-558

Lautsprecheranschluss
SKC-391C
Befestigungslöcher

Achtung

• Die vorderen Abdeckungen können nicht entfernt werden. Versuchen Sie dazu nicht, sie gewaltsam zu entfernen. Sie konnten beschädigt werden.

Front

SKW-658
STATUS-Anzeige

Aus: Subwoofer im Standby-Modus oder von der Stromquelle getrennt Blau: Subwoofer an Mit der Auto-Standby-Funktion wird die SKW-658 automatisch eingeschaltet, wenn ein Eingangssignal im BereitschaftsModus (Standby) festgestellt wird. Setzt das Eingangssignal für eine Weile aus, Goes the SKW-658 automatisch in den Bereitschaftsmodus über.

Rückseite

An die
Netzversorgung
OUTPUT LEVEL Steuerung
These Steuerung wird verwendet, um die Lautstärke des Subwoofoers einzustehen.
LINE INPUT
Dieser RCA-Eingang sollte mit dem geflieferten RCA-Kabel an die PRE OUT Subwoofer-Buchse auf Ihrem AV-Receiver angeschlossen werden

Anmerkung

Die Auto-Standby-Funktion schaltet den Subwoofer ein, wenn das Eingangssignal ein bestimmes Maß übersteigt. Wenn die Auto-Standby-Funktion nicht zuverländig arbeitet, versuchen Sie, die Ausgangshöhe des Subwoofers auf Ihrem Receiver weniger zu erhöhen oder zu senken.

Bevor Sie das Heimkinopaket verwenden

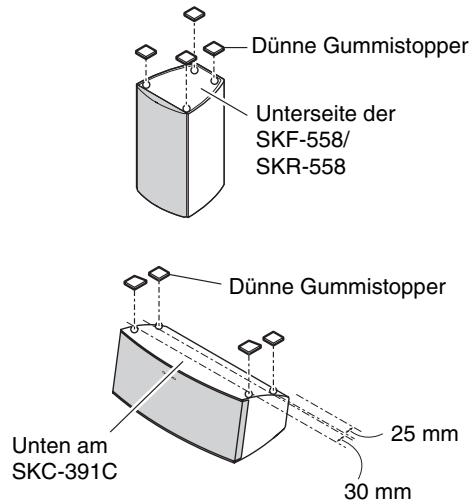

Verwendung der Gummistopper für eine stabilere Plattform

Wir empfehlen Ohnen die mitgelieferten Gummistopper zu verwenden, um den bestmöglichen Klang mit ihren Boxen zu erzielen. Die Gummistopper verhindern, dass die Boxen sich bewegen undieten eine stabilere Plattform.

Verwendung der Bodenauflagen für den Subwoofer

Wenn der Subwoofer auf einem harten Boden (Holz, Vinyl, Fliesen, usw.) aufgestellt wird und die Wiedergabe sehr laut ist, können die Fuß des Subwoofers den Boden beschädigten. Um dies zu vermeiden, legen Sie die mitgelieferten Bodenauflagen unter die Fuß es Subwoofers. Die Bodenauflagenieten auch ein stabiles Fundament für den Subwoofer.

Einstellung der Subwoofer-Höhe

Um die Höhe des Subwooferns einzustellen, verwenden Sie das Bedienungseinlement OUTPUT LEVEL. Stellen Sie es so ein, dass Bassignale gleichmäßig mit den Hochtonsignalen der anderen Laufsprecher abgestimmmt werden. Da unser Gehör auf sehr tiefe Bassignale weniger empfindlich reagiert, besteht die Gefahr, dass die Subwoofer zu hoch eingestellt wird. Als Faustreg Sie den Subwoofer auf die Höhe ein, die Sie für o und drehren Sieihn danach keinigt zurück.

Wandmontage

Um die Front- oder Surround-Lautsprecher vertikal zu montieren, verwenden Sie das Befestigungsloch, um jeder Box an einer Schraube aufzahngen, die sicher in die Wand geschraubt wurde.

Befestigungsloch fur Wandmontage

Dicke Gummistopper

SKF-558/SKR-558

Um den Center-Lautsprecher horizontal zu montieren, verwenden Sie die beiden Befestigungslöcher, um den Lautsprecher an zwei Schrauben aufzuhängen, die safer in die Wand geschraubt wurden.

Befestigungslöcher für Wandmontage

Tipp

• Wenn der mittlere Lautsprecher benannt wurde, * lösen Sie die Schraube auf der schrägen Seite, umihn nach oben zu verschiben, sodass er vertical eingestellt werden kann.

Achtung

Die Tragfähigkeit einer Befestigungsschraube hängt davon ab, wie gut sie in der Wand verankert ist. Wenn Sie Hohlwände haben, schrauben Sie jeder Befestigungsschraube in einen Dübel. Wenn es keine Dübel gibt oder die Wände stabil sind, verwenden Sie geeignete Wandanker. Verwenden Sie ein dem Kopf durchmesser von 9 mm und Schaft durchmesser von max. 4 mm. Beverwenden Sie einen Kabel-/Rohrleitung Wand nach Stromkabeln oder Wasserle abzusuchen, bevor Sie Löscher bohren.

• Lassen Sie gemäß der Abbildung einen Abstand von 5mm und 10mm zwischen der Wand und der Unterseite des Schraubenkopfes (Wir empfehlen Ohnen, einen Fachmann für die Installation bei Ohnen zu Hause zu konsultieren).

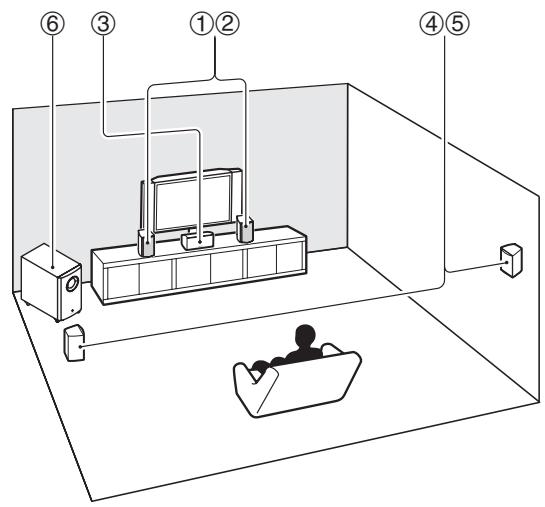

Die Freuden des Heimkinos

Mit dem Heimkino konnen Sie Surround-Klang mit einerchten Bewegungswahrnehmung bei Ihnen zu Hausegenießen - als ob Sie sich in einem Kino oder Konzertsaal befinden.

① ② Linke und rechte Front-Lautsprecher (SKF-558)

Sie sollen auf die Hörer ausgerichtet sein, und darüber auf Ohrhöhe, und im gleich großen Abstand zum Fernseher positioniert werden. Drehen Sie sie leicht nachinnen, um ein Dreieck zu erzielen, an dessen Unterseite sich der Hörer befindet.

Center-Lautsprecher (SKC-391C)

Stellen Sie sie so nahe wie möglich an den Fernseher (vorzugsweise darauf) und richten Sie sie auf Hörposition oder auf derselben Höhe befinden wie den linken und rechten Front-Lautsprecher aus.

④ ⑤ Linke und rechte Surround-Lautsprecher (SKR-558)

Stellen Sie sie seitlich der Zuhörer oder etwa 60 bis 100cm über Ohrhche leicht hinter der Hörposition auf. Idealerweise sollen Sie im gleichen Abstand vom Zuhörer entfernt positioniert werden.

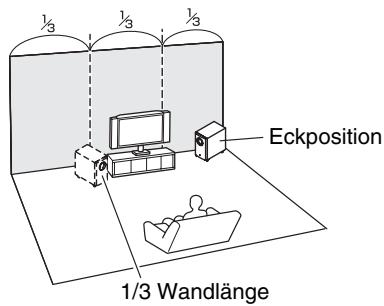

⑥ Subwoofer (SKW-658)

Der Subwoofer kimmert sich um den Bassklang des LFE (Low-Frequency Effektes/Effekte bei niedriger Frenquenz) Kanals und den Bass von den Satellinenlautsprechern, wenn ein Crossover festgestellt wird. Der Pegel und die Intensität der Basswiedergabe Ihres Subwoofer solte sich nach der Hörposition, der Form des Hörraums und seinem Aufstellungsord Richten. Im Allgemeinen kann einGreater Bassklang erzielt werden, wenn man den Subwoofer in einer vorderen Ecke bzw. bei einem Drittel der Länge der vorderen Wand gemäß der Abbildung aufstellt.

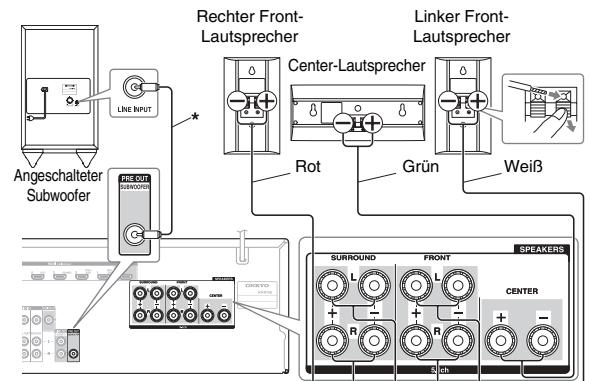

Anschlieben der Laatsprecher

Vorsicht beim Anschlieben der Laufsprecher

Bevor Sie ihre Laufsprecher anschreiben, lessen Sie sich folgende Hinweise durch:

• Schalten Sie ihren Receiver aus, bevor Sie ihre Laufsprecher anschließen.

• Achten Sie besonders auf die Polarität der Lautspracherkabel. Verbinden Sie den Pluspol (+) eines Anschlusses mit dem Pluspol (+) der Anschlüsse und den Minuspol (-) eines Anschlusses mit dem Minuspol (-) der

Anschlüsse. Wenn Sie die Polarität vertauschen, tritt eine Phasendrehung auf, welche die Klangqualität beeinträchtigt.

• Vermeiden Sie außer dem Kurzschlüsse des Plus- und Minuspols. Andernfalls konnte Ihr Versteller beschädigt werden.

• Unter Verwendung des mitgelieferten RCA-Kabels, schreiben Sie den Eingang LINE INPUT an die SUBWOOFER PRE OUT-Buchse Its AV-Receivers an.

Bechter
Surround
Laatsprecher

Linker
Surround-
Lautsprecher

Achtung

• Bei anderen Audio-Video-Komponenten schlieben Sie den LINE INPUT des Subwoofer an die Ausgangsbuchse für Subwoofer ihrer Geräte an. Schlieben Sie niemals ein Musikinstrument an den Subwoofer an.

Technische Daten

Angeschalteter Subwoofer (SKW-658)

Spare Bassreflex

Eingangsempfindlichkeit/Impedanz 440mV / 20k

Ausgabenennleistung (IEC)

80 Watt Minimum Dauerleistung, 4 Ohm, betrieben bei 100Hz ,mit maximaler, gesamter harmonischer Verzerrung von 1 %

Frequenzverhalten 27 Hz bis 150Hz

Gehäuse-Fassungsvermögen

24.5 L

Abmessungen (B× H× T) 230~mm× 425~mm× 410~mm (inkl.Projektion)

Gewicht 7,7kg

Audio-Eingang 1 (RCA-Analog-Mono)

Steuereinheit 20cm Kegel × 1

Stromversorgung AC 220 - 240V, 50/60 Hz

Stromverbrauch 20 W

Sonstiges Auto-Standby-Funktion Nicht magnetische Abschirmung

Front-Loutsprecher (SKF-558)

Spare Fullrange-Bassreflex

Impedanz 6Ω

MaximaleEingangsleistung

120W

Empfindlichkeit 81 dB/W/m

Frequenzverhalten 80 Hz bis 20 kHz

Gehäuse-Fassungsvermögen

1,1L

Abmessungen (B× H× T) 101mm× 175mm× 116mm (inkl. Abdeckung und Überstand)

Gewicht 0,7kg

Steuereinheit 8cm Kegel × 1

Anschluss Federzug farbkodiert

Befestigungsloch Verfugbar

Abdeckung Fixiert

Sonstiges Nicht magnetische Abschirmung

Center-Lautsprecher (SKC-391C)

Sparte Umfassender geschlossener Kasten

Impedanz 6Ω

MaximaleEingangsleistung

120W

Empfindlichkeit 84,5 dB/W/m

Frequenzverhalten 80 Hz bis 20 kHz

Gehäuse-Fassungsvermögen

1.8L

Abmessungen (B× H× T) 240mm× 102mm× 121mm

(inkl. Abdeckung und Überstand)

Gewicht 1,3kg

Steuereinheit 8cm Kegel × 2

Anschluss Federzug farbkodiert

Befestigungsloch Verfugbar

Abdeckung Fixiert

Sonstiges Magnetische Abschirmung

Surround-Lautsprecher (SKR-558)

Sparte Fullrange-Bassreflex

Impedanz 6Ω

Maximale Eingangsleistung

120W

Empfindlichkeit 81 dB/W/m

Frequenzverhalten 80 Hz bis 20 kHz

Gehäuse-Fassungsvermögen

1,1L

Abmessungen (B× H× T) 101mm× 175mm× 116mm (inkl. Abdeckung und Überstand)

Gewicht 0,7kg

Steuereinheit 8cm Kegel × 1

Anschluss Federzug farbkodiert

Befestigungsloch Verfugbar

Abdeckung Fixiert

Sonstiges Nicht magnetische Abschirmung

Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.

Anmerkung

Falls die Laufsprecher nicht magnetisch abgeschirmt sind:

Versuchen Sie die Lautspecher weiter entfernrt von ihrem Fernsehgerät oder Monitor aufzustellen. Sollte eine Verfährung auftreten, schalten Sie das Fernsehgerät oder den Monitor aus, warten Sie 15 bis 30 Minuten und schalten Sie das Gerät dann wieder ein. Normalerweise wird hierdurch die Entmagnetisierungsfunktion aktiviert, die das magnetische Feld neutralisiert, wodurch alle Farbveränderungen verschwinden.

Using Internet Radio

Internetradio verwenden

Allgemeine Verfahren bei den Internetradio-Menus

Anmerkung

Die verfügbarbaren Dienste sind landerabhängig verschieden.

1 Drücken Sie NET.

Es erscheint eine Liste der Netzwerkdienste und die NET-Anzeige leuchtet. Wenn sie blinkt, überprüfen Sie ob das Ethernet-Kabel fest im AV-Receiver eingesteckt ist.

2 Wahlen Sie den gewünschten Service aus und drücken Sie ENTER.

Die oberste Seite des ausgewählten Services erscheint.

Verwendung mehrerer Konten

Der AV-Receiver unterstützt mehrere Nutzerkonten, was bedeutet, dass Sie frei zwischen mehreren Logins umschalten können. Nach der Anmeldung der Nutzerkonten wird das Login vom „Users“ Bildschirm aus vorgenommen.

1 Drücken Sie MENU während der Bildschirm des Nutzers angezeigt wird.

Das folgende Menu erscheint:

Add new user:

Remove this user:

Sie konnen entweder ein neues Nutzerkonto abspeichern oder ein bestehendes loschen.

Tipp

• Einige dieser Dienstleistungen setzen keine mehrfachen Nutzerkonten zu.
• Sie können bis zu 10 Nutzerkonten speichern.
• Um zwischen den Konten umzuschalten, müssen Sie sich zuerst aus Ihr aktuellen Konto ausloggen und sich dann wieder auf dem „Users“ Bildschirm einloggen.

Verwendung von Last.fm Internet Radio .... 2

Verwendung von Last.fm Internet Radio

Last.fm ist ein Musikdienst, der sich ihre Lieblingsmusik merkt...

Ihr neuer Onkyo AV-Receiver ist äußertst clever. Wenn Sie ein kostenloses Last.fm-Konto eingerichtet haben, werden darüber alle kürzlich abgeschleiten Titel gespeichert. Wenn Sie die Last.fm-Website besuchen, können Sie ihre persönlichen Charts der von Ihnen abgeschleiten Musik anzeigen; teilen Sie diese mit Freunden und sehen Sie auch, welche Musik ihre Freundemögen.

Mit tausenden von Biografien, Rezensionen und einer schier endlosen Auswahr an entsprechlich angepassten, werbefreien Radiosendern ist Last.fm eine großartige Gelegenheit, um Musik zu entdecken. Holen Sie sich Ihr kostenloses Last.fm-Konto noch heute unter www.last.fm/join

Nur für Großbritannien und Deutschland:

Holen Sie sich ein Abonnement und Sie können auch ohne Computer die besten werbefreien Last.fm-Radiosender auf Ihr dem Onkyo AV-Receiver horen!

Recommended Radio:

Entdecken Sie smarte, persönlich angepasste Empfehlungen, die sich mit ihrem Musikgeschmack verändern.

Artist Radio:

Wahlen Sie einen beliebigen Interpreten und wir spielen für Sie einen ganzen Radiosender mit durch ihre Wahl inspirierter Musik.

My Library:

Lehnen Sie sich zurück und erfreuen Sie sich an einer Auswahl aller Musik, die Sie seit ihrer Mitgliedschaft bei Last.fm gehen haben.

Tag Radio:

Polish Funk? Death Pop? Denken Sie an einen Musikstil und wir unterhalten Sie stundenlang damit.

Starten Sie Ihr kostenlose Probeabo direkt wenn Sie Ihr Konto erstellen und finden Sie selbst hereaus wie es ist, jederzeit die Musik der ganzen Welt abrufen zu konnen. Die aktuellen Nutzungspreise und umfassendeInfos sind unter www.last.fm/subSCRIBE erhältlich

1 Verwenden Sie / , um „Sign in to your account“ auszuwahlen und dann drücken Sie ENTER.

Wenn Sie über einen bestehenden Last.fm Konto verfügen, können Sie sich anmelden und „Sign in to your account" wahren. Geben Sie ihre ihre Benutzernamen und das Kennwort in der folgenden Tastaturanzeige ein.

Verwendung der Tastaturanzeige

1. Verwenden Sie / / und den ENTER, um ihren Nutzernamen und Password einzugeben.
2. Wahlen Sie „OK“.
3. Drucken Sie ENTER. Die Anzeige „Confirm your entries“ erscheint.
4. Drücken Sie ENTER.

,Please wait...“ wird angezeigt und danach erscheint die „Last.fm Internet Radio“-Anzeige.

Tipp

• Falls Sie mehrere Nutzerkonten verwenden möchten, schlagen Sieitte unter „Verwendung mehrerer Konten" nach ( Seite 1). Das Login kann vom „Users"-Bildschirm aus erfolgen.

2 Verwenden Sie / , um das Menu auszuwahlen und dann drücken Sie ENTER.

Search Station:

Sie können einen Sender anhand Interpreten, Tags oder Benutzernamen suchen.

Sie können Titel der am besten bewerteten Interpreten wiedergeben.

Top Tags Station:

Sie können Titel der am besten bewerteten Tags wiedergeben.

Personal Station:

Sie können Titel aus einem persönlich angepassten Sender wiedergeben (.,Your Library",.,Your Neighbourhood"und,Your Recommendations").

Profile:

Sie können Titel aus „Recently Listened Tracks“, „Library“ und „Neighbours“ wiedergeben.

Account Info:

Bestätigten Sie ihre Kontoinformation.

Sign Out:

Zur Abmeldung aus Ihrrem Konto.

3 Verwenden Sie / , um einen Sender auszuwahlen und dann drücken Sie ENTER oder , um die Wiedergabe zu starten.

Die Wiedergabe wird gestartet und die Wiedergabeanzeige erscheint.

Aktivierte Tasten: , ■, ▷

Menüsymbole

I Love this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird erhöht.

Ban this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird verringgert.

Fügt einen Sender zu是我的 My Favorites Listehinzu.

Scrobbling-Steuerung verwenden

Verwenden Sie / , um „Enable“ auszuwahlen und dann drücken Sie ENTER.

• Von Drittparteien zur Verfugung gestellte Internetradio-Dienste können unter Umständen ohne Vorankündigung eingestellt werden.

In bestimmten Gebieten sind Internetradio-Dienste eventuell nicht verfügbar.

1 Halten Sie die REMOTE MODE-Taste gedruckt, fur die Sie den Code eingeben mochten, und drucken Sie (ca. 3 Sekunden lang) die [DISPLAY]-Taste.

Die REMOTE MODE-Taste/Remote-Anzeige leuchtet.

Bei den Integra-Produkten werden die Name der Tasten groß geschrieben. Zum Beispiel „Remote Mode" (Fernbedienungsmodus)-Taste und „Display" -Taste.

Hinweise:

• Der Fernbedienungskode kann nicht [RECEIVER] und der Multi-Zonen-Taste zugeordnet werden.
• Der Taste [TV] können nur Fernbedienungscodes für einen Fernseher zugeordnet werden.
• Abgesehen von [RECEIVER], [TV] und der Multi-Zone-Taste, können die Fernbedienungskodes jeder Kategorie den REMOTE MODE-Tasten zugewiesen werden. Allerdings dieren diese Tasten auch als Quellenwahltasten. Wahlen Sie also nach Möglichkeit eine REMOTE MODE-Taste, die dem Eingang zugeordnet ist, an den Sie die betreffende Quelle angeschlossen haben. Wenn Sie z.B. einen CD-Player an den CD-Eingang anschließen, sollen den Sie [TV/CD] wenn Sie den Fernbedienungskode eingeben.

2 Geben Sie mit den Zifferntasten innerhalb von 30 Sekunden den 5-stelligen Herstellerocode ein.

Die REMOTE MODE-Taste/Remote-Anzeige blinkt zwei Mal.

Wenn der Fernbedienungscode nicht ordnungsgemäß eingegeben wurde, blinkt die REMOTE MODE-Taste/Remote-Anzeigeomal langsam.

Hinweise:

• Das blinkende Element auf der Fernbedienung unterscheidet sich je nach AV-Receiver-Modell.
• Die Fernbedienung ist mit den Voreinstellungen der Fernbedienung der verschiedene Komponenten vorkonfiguriert. Indem ein Code aus der Liste der Fernbedienungskodes eingebehen wird, können Sie die entsprechende Voreinstellung für die Komponente aktivieren.
• Wenn es mehrere Codes gibt, die sich auf einen Hersteller beziehen, versuchen Sie sie einzeln eingebehen, bis einer mit ihrer Komponente übereinstimmt.
• Dies hängt vom Modell und Herstellungsjahr Ihrer Komponente ab und die Kompatibilität ist nicht garantiert.
• Es kann sein, dass bei einigen Modellen die Fernbedienung nicht Funktioniert oder ihre Kompatibilität sich auf nur auf Teile der Funktionalität der Komponente beschrankt.
• Abgesehen davon ist es nicht möglich, den bestehenden Voreinstellungen der Fernbedienung neue Codes hinzuzufügen.
• Obwohl die angegebenen Fernbedienungscodes dem Stand bei Drucklegung entsprechen, sind Änderungen durch den Hersteller vorbehalten.
