RIO3224-D - Table de mixage numérique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage numérique / Stage box Dante
Marque	YAMAHA
Modèle	RIO3224-D
Nombre d'entrées analogiques	32 (micro/ligne avec préampli)
Nombre de sorties analogiques	24 (ligne)
Connectivité numérique	Dante (2 ports primaire/secondaire, redondance)
Fréquence d'échantillonnage	44.1 / 48 / 88.2 / 96 kHz
Résolution audio	24 bit
Réponse en fréquence	20 Hz – 20 kHz (±0.5 dB)
Alimentation fantôme	+48 V commutable par groupe de 8 entrées
Alimentation électrique	100-240 V CA, 50/60 Hz
Consommation électrique	35 W
Dimensions (L × P × H)	480 × 278 × 132 mm
Poids	5.2 kg
Indice de protection	IP20
Température de fonctionnement	0°C à 40°C
Fonctions principales	Conversion analogique‑numérique, transport audio multivoie via Dante, préamplis programmables, alimentation fantôme, redondance réseau
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants. Vérifier les connexions périodiquement.
Sécurité	Ne pas ouvrir le boîtier. Utiliser une prise avec terre. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter un centre agréé Yamaha. Alimentation et connecteurs disponibles comme pièces de rechange.
Informations générales	Conçu pour les consoles de mixage numériques Yamaha (CL, QL, Rivage). Commutation thermique silencieuse possible.

FOIRE AUX QUESTIONS - RIO3224-D YAMAHA

Comment connecter le RIO3224-D à une console Yamaha CL/QL ?

Utilisez un câble Ethernet Cat5e ou supérieur entre le port Dante du RIO et celui de la console. Configurez l'adresse IP et le patch Dante via l'utilitaire Dante Controller ou le menu réseau de la console.

Puis‑je utiliser le RIO3224-D avec d'autres marques de console ?

Oui, si la console supporte le protocole Dante. Vous pouvez connecter n'importe quel équipement Dante avec des paramètres réseau compatibles.

Comment activer l'alimentation fantôme +48V sur les entrées ?

L'alimentation fantôme se commute par groupe de 8 entrées. Utilisez le logiciel R Remote ou le panneau avant (si disponible) pour activer/désactiver chaque groupe.

Quelle est la fréquence d'échantillonnage maximale supportée ?

Le RIO3224-D supporte jusqu'à 96 kHz avec une résolution de 24 bits.

Peut‑on utiliser le RIO3224-D sans configuration IP ?

Non, une configuration IP de base est nécessaire pour les flux Dante. Utilisez DHCP ou une adresse IP statique via Dante Controller.

Le RIO3224-D possède‑t‑il des sorties casque ou monitoring analogique ?

Non, c'est un stage box pur. Il n'a pas de sortie casque. Les sorties analogiques sont des sorties ligne symétriques sur XLR ou TRS.

Comment mettre à jour le firmware du RIO3224-D ?

Téléchargez le dernier firmware sur le site Yamaha. Utilisez l'utilitaire Yamaha RM‑Editor ou le logiciel de mise à jour Dante pour flasher le micrologiciel.

Que faire si le voyant réseau clignote en rouge ?

Cela indique une perte de synchronisation Dante ou une erreur réseau. Vérifiez les câbles, les commutateurs réseau et les paramètres de fréquence d'échantillonnage.

Le RIO3224‑D peut‑il être monté en rack ?

Oui, il est conçu pour un montage en rack 19 pouces. Des kits de montage sont inclus ou disponibles en accessoire.

Quelle est la garantie constructeur pour la France ?

Yamaha offre une garantie de 2 ans (pièces et main‑d'œuvre). Conservez la facture pour tout retour en service agréé.

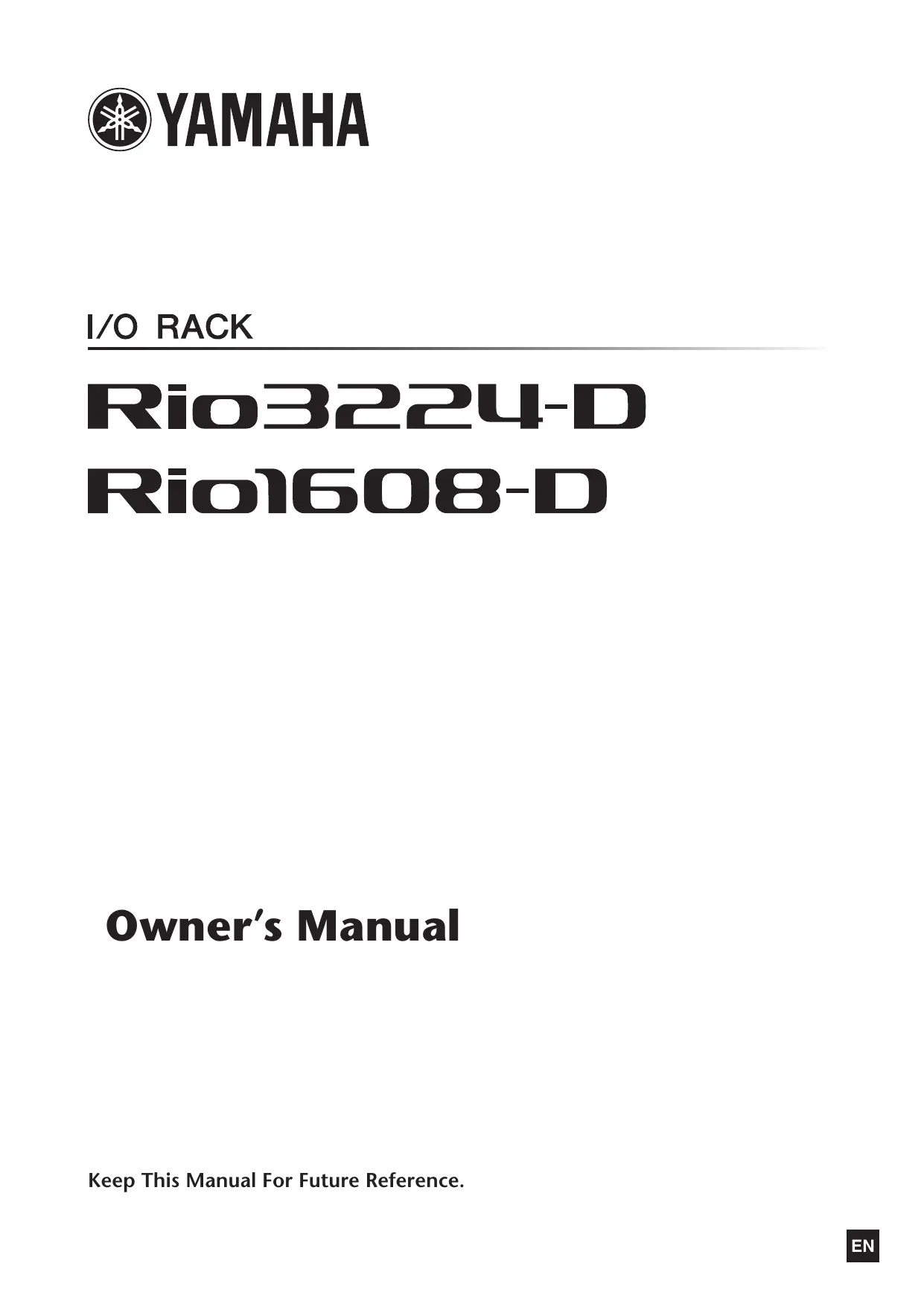

MODE D'EMPLOI RIO3224-D YAMAHA

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
