Type de produit	Switch réseau rackable
Marque	ASUS
Modèle	GIGAX 1124
Ports	24 ports RJ-45 10/100/1000 Mbps
Vitesse maximale par port	1000 Mbps (1 Gbps)
Dimensions (L x P x H)	444 x 200 x 43.5 mm
Alimentation	100-240 V AC, 50-60 Hz
Consommation électrique	50 Watts
Montage	Surface ou rack 19 pouces (kit fourni)
Certifications	FCC Class A, CE, C-TICK, UL, CB
Contenu du pack	Commutateur, câble d'alimentation, kit de montage (2 supports, 6 vis), guide d'installation rapide
Fonctions principales	Plug and play, auto MDI/MDIX, auto-sensing, contrôle de flux 802.3x, QoS avancé
Support Jumbo Frame	Oui, jusqu'à 10 Ko
Virtual Cable Tester (VCT)	Oui, test de câbles avec précision de 10 mètres
Indicateurs LED	SYSTEM, STATUS, SPEED, DUPLEX par port
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	0% à 85%
Altitude de fonctionnement	Jusqu'à 4 500 m
Température de stockage	-40°C à 70°C
Humidité de stockage	0% à 90%
Altitude de stockage	Jusqu'à 12 000 m
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser l'adaptateur fourni ; respecter les conditions environnementales ; ne pas ouvrir l'appareil

FOIRE AUX QUESTIONS - GIGAX 1124 ASUS

Comment installer le switch ASUS GIGAX 1124 ?

Pour installer le switch, sortez-le de son emballage et vérifiez le contenu : commutateur, câble d'alimentation, kit de montage et guide d'installation rapide. Placez le switch sur une surface plane ou montez-le dans un rack 19 pouces à l'aide des supports fournis. Branchez le câble d'alimentation, puis connectez vos périphériques réseau via des câbles Ethernet Catégorie 5 ou supérieure. Le switch est plug and play, aucune configuration n'est nécessaire.

Que faire si la LED POWER ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à l'arrière du switch et à une prise électrique fonctionnelle. Assurez-vous d'utiliser l'adaptateur secteur fourni. Vérifiez que la tension de la prise correspond à la plage 100-240 V AC. Si le problème persiste, contactez le support technique ASUS.

Comment utiliser la fonction VCT (Virtual Cable Tester) ?

Appuyez une fois sur le bouton VCT en face avant pour passer en mode test. La LED SYSTEM devient ambre. Utilisez le bouton SEL pour choisir le port à tester (la LED PORT SELECT (STATUS) du port choisi s'allume). Appuyez à nouveau sur VCT pour lancer le test ; la LED PORT SELECT clignote en vert. Une fois le test terminé, les LED des paires indiquent l'état du câble. Pour quitter le mode VCT, appuyez sur VCT ou attendez 2 minutes.

Quels câbles utiliser pour une connexion Gigabit ?

Pour une connexion Gigabit (1000 Mbps), utilisez des câbles Ethernet Catégorie 5 ou supérieure (Cat 5e, Cat 6). Les câbles de catégorie inférieure (Cat 3) ne supportent que 10 Mbps. La longueur maximale recommandée est de 80 mètres pour un câble UTP.

Le switch est-il compatible avec des câbles croisés ?

Oui, le switch ASUS GIGAX 1124 prend en charge la fonction MDI/MDIX automatique sur tous ses ports. Il détecte automatiquement le type de câble (droit ou croisé) et s'adapte. Vous pouvez donc utiliser indifféremment des câbles droits ou croisés.

Comment monter le switch dans un rack ?

Pour un montage en rack, fixez les deux supports métalliques fournis sur les côtés du switch à l'aide des 6 vis incluses. Alignez les trous des supports avec les pas de vis du switch. Placez ensuite le switch dans un rack 19 pouces et fixez-le avec des vis de rack (non fournies). Les pattes de fixation doivent être solidement vissées.

Quelles sont les conditions environnementales de fonctionnement ?

Le switch fonctionne dans une plage de température de 0°C à 40°C, avec une humidité relative de 0% à 85% (sans condensation). L'altitude maximale de fonctionnement est de 4 500 mètres. Pour le stockage, la température peut aller de -40°C à 70°C, l'humidité de 0% à 90%, et l'altitude jusqu'à 12 000 mètres.

Comment interpréter les LED en fonctionnement normal ?

La LED SYSTEM est verte si le switch est allumé et fonctionne normalement. Pour chaque port, la LED STATUS verte indique un lien Ethernet établi (clignote en cas de transfert de données). La LED SPEED : verte pour 1000 Mbps, ambre pour 100 Mbps, éteinte pour 10 Mbps ou pas de lien. La LED DUPLEX : verte pour full-duplex, ambre pour half-duplex, éteinte si pas de lien.

Que faire si la LED STATUS ne s'allume pas après connexion d'un câble Ethernet ?

Vérifiez que le câble Ethernet est bien branché aux deux extrémités (switch et périphérique). Assurez-vous que le périphérique réseau est allumé. Utilisez un câble de catégorie 5 au minimum pour 100/1000 Mbps. Testez avec un autre câble ou un autre port. Si le problème persiste, le câble ou le périphérique peut être défectueux.

Quelle est la consommation électrique du switch ?

La consommation électrique maximale du switch ASUS GIGAX 1124 est de 50 Watts. L'alimentation accepte une entrée de 100 à 240 V AC, 50-60 Hz. Utilisez uniquement le câble d'alimentation fourni pour éviter tout risque.

MODE D'EMPLOI GIGAX 1124 ASUS

Guide d'installation rapide

Introduction

Le switch rackable GigaX 1124 offre des performances réseau sans bloquages taillées pour répondre aux exigences réseau les plus élevées. Le switch est équipé de ports Ethernet MDI/MDIX avec capacité d'auto-sensing qui détecte les câbles connectés et ajuste automatiquement la vitesse des transferts de données. Cette fonction plug-and-play ne requiert aucune configuration, ce qui rend facile l'installation et la maintenance du switch.

Le switch gère aussi les congestions et hiérarchise le trafic avec des schémas de contrôle des flux et la qualité de services (QoS), améliorant d'autant l'efficacité de votre réseau.

Caractéristiques

• (24) ports RJ-45 10/100/1000 Mbps
- Plug and play – MDI/MDIX automatique et auto-sensing pour la vitesse et mode duplex sur tous les ports
- Options de montage: surface ou rack
- Schéma de contrôle des flux (802.3x en mode full-duplex) pour supporter zéro pertes en cas de congestion temporaire du réseau.
• Support 10/100 Mbps half duplex
• Support QoS avancé
- Adresses 4K Media Access Control (MAC) avec fonctions learning et aging permettant les connexions simultanées à des noeuds 4K
- Jusqu'à 2 Gbps pour tous les ports en mode full-duplex
• LED faciles à lire pour une installation et une indication des statuts aisées
- Fonction Virtual Cable Tester (VCT) intégrée
• Support jumbo frame 10Ko

Contenu du pack

Avant d'installer le commutateur, vérifiez que votre pack contient bien les éléments suivants.

• Commutateur GigaX 1124
- Câble d'alimentation
- Kit de montage (2 supports métalliques et 6 vis)
• Guide d'installation rapide

NOTE. Contactez votre revendeur si l'un de ces éléments est absent ou endommagé.

Spécifications techniques

Tableau 1
Spécifications techniques

Dimensions physiques	43.5mm (H) X 444 mm (L) X 200mm (P)
Environmental ranges		En fonction	Stockage
	Température	0^ to 40^ C( 32^ to 104^ F)	-40^ to 70^ C( -40^ to 158^ F)
	Humidité	0 à 85%	0 à 90%
	Altitude	jusqu'à 4 500 m	jusqu'à 12 000 m
Alimentation	Entrée	100V ~ 240 V AC/50-60 Hz
	Consommation	50 Watts
Certification		FCC Class A, CE, C-TICK, UL, CB

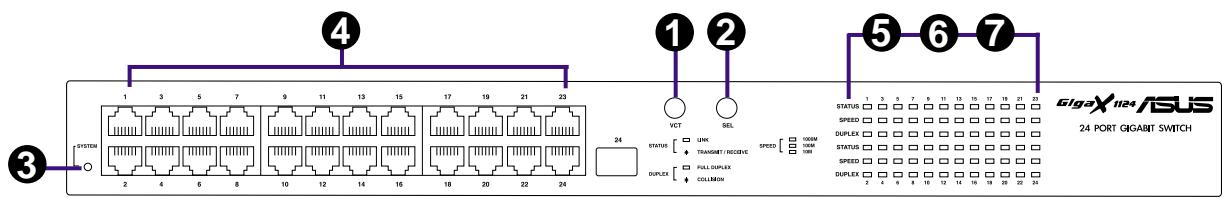

Face avant

Tableau 1
Boutons

BOUTON	Fonction
VCT	Démarre, exécute, ou sort de VCT
SEL	Choix du port sur lequel exécuter VCT

Tableau 2
Indications des LED en fonctionnement normal

LED	Couleur	Statut	Description
SYSTEM	Vert	On	Le switch est allumé et fonctionne normalement.
	Rouge	On	Le switch est en cours d'initialisation ou la fonction VTC est en cours.
		Off	Le switch est éteint.
1 – 24			Numéros des ports
STATUS	Vert	On	Lien Ethernet établi.
		Cligontant	Reçoit ou transmet des données
		Off	Pas de lien Ethernet
SPEED	Vert	On	1000 Mbps
	Ambre	On	100 Mbps
		Off	10 Mbps ou pas de lien Ethernet
DUPLEX	Vert	On	Le switch fonctionne en mode full-duplex.
	Ambre	On	Le switch fonctionne en mode half-duplex.
		Off	Pas de lien Ethernet

Tableau 3
Indications des LED en mode VCT

3	SYSTEM	VertRouge	OnOnOff
4	1 – 24
5	STATUS(Port Select)	Vert	OnCligontantOff
6	SPEED(paires 1, 3)	VertAmbre	OnOnCligontantOff
7	DUPLEX(paires 2, 4)	VertAmbre	OnOnCligontantOff

NOTE. Le nombre de LED allumées sur les Paires 1 \~ 4 indique la distance du point défectueux (1 LED = 10 mètres).

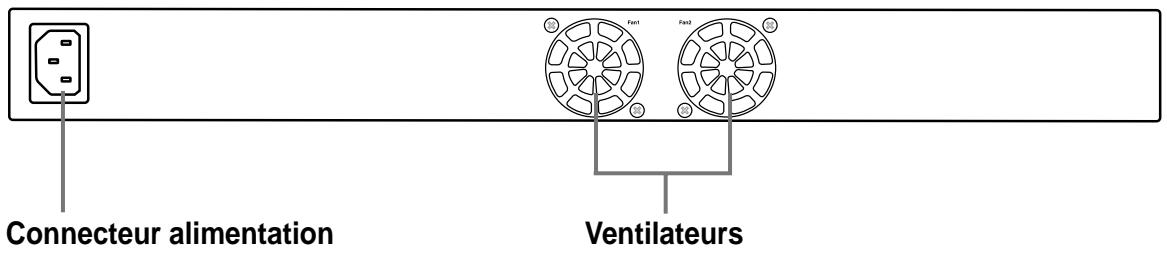

Face arrière

Connecteur alimentation Ventilateurs

Connector des périphériques réseaux

Pour connecter des périphériques réseaux au commutateur GigaX 1124.

1. Connectez une extrémité du câble Ethernet à un port Ethernet en face avant du commutateur, puis l'autre extrémité au port Ethernet du périphérique. Procédez de même pour connecter d'autres périphériques.

NOTES

- N'utilisez que des câbles Ethernet de catégorie 5 pour vous assurer de connexions optimales entre les ports et les autres périphériques. - Vous pouvez utiliser les ports du switch comme relais vers un autre switch, hub, pont, ou répétiteur en utilisant soit des câbles droits soit des câbles croisés.

La fonction MDI/MDIX du switch permet une détection automatique du type de câbles connectés, et un ajustage au paramètre MDI ou MDIX approprié pour chaque câble.

1. Branchez une extrémité du câble d'alimentation au connecteur d'alimentation à l'arrière du commutateur, puis l'autre extrémité à une prise électrique.

La LED Power et les indicateurs LED des ports Ethernet actifs s'allument pour indiquer que l'appareil est sous tension et en cours de fonctionnement. Reportez-vous au tableau des LED en face avant page 4 pour une description des LED.

La fonction VCT réduit de façon significative les coûts d'entretient et de déploiement du réseau en testant virtuellement et en rapportant les défauts de câbles en utilisant la technologie Time Domain Reflectometry (TDR). Avec VCT, vous pouvez identifier les câbles ouverts et fermés avec une précision de 10 mètres.

Utiliser la fonction VCT

Pour tester le câblage en utilisant VCT:

1. Pressez le bouton VCT une fois.

Le switch passe en mode VCT et la LED système devient ambre. Toutes les LED des ports sont éteintes sauf la LED PORT SELECT (STATUS).

1. Pressez le bouton SEL pour choisir le port que vous voulez tester. La LED PORT SELECT (STATUS) du port choisi s'allume.

NOTE. Si aucune autre action n'est choisie après avoir pressé sur le bouton VCT ou SEL le switch retourne automatiquement en mode d'opération normale après 15 secondes.

1. Pressez le bouton VCT pour exécuter VCT sur le port choisi. La LED PORT SELECT (STATUS) du port choisi se met à clignoter en vert pour indiquer que VCT est en cours d'exécution.

Le test est fini lorsque la LED PORT SELECT (STATUS) s'arrête de clignoter. Reportez-vous à la page 9 pour des exemples de résultats de test de VCT.

1. Pressez SEL pour choisir un autre port à tester. Suivez les étapes 2 à 5 pour exécuter VCT.

2. Une fois fini, pressez le bouton VCT pour repasser le switch en mode de fonctionnement normal.

NOTE. Le switch retourne automatiquement en mode normal après deux minutes même si vous ne pressez pas sur le bouton VCT.

Résultats de test de VCT

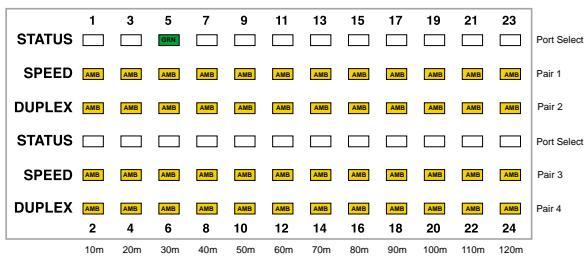

Le câble n'est connecté à aucun matériel

LED	COULEUR	DESCRIPTION
PORT SELECT	vert	Le cable est OK. les 4 paires de ce câble sont ouvertes (non connectées) jusqu'à au moins 80 mètres.
Pair 1	ambre
Pair 2	ambre
Pair 3	ambre
Pair 4	ambre

Le câble est connecté à un matériel Fast Ethernet (10/100 Mbps)

LED	COULEUR	DESCRIPTION
PORT SELECT	vert	Paires 1 et 2 sont connectées à un matériel.
Pair 1	Off
Pair 2	Off
Pair 3	vert ou ambre
Pair 4	vert ou ambre

G - Vert

A - Ambre

NOTE. Fast Ethernet (10/100 Mbps) n'utilise que deux paires (paires 1 et 2) pour transmettre/recevoir des données. Ne tenez pas compte des LED des paires 3 et 4.

Le câble est connecté à un matériel Gigabit (1000 Mbps)

LED	COULEUR	DESCRIPTION
PORT SELECT	vert	Les quatre paires sont connectées à un matériel.
Pair 1	Off
Pair 2	Off
Pair 3	Off
Pair 4	Off

Options d'installation

Placer le commutateur sur une surface plate

Placez le switch sur une surface plane capable de supporter son poids et celui de ses accessoires. Vérifiez que la surface soit conforme aux spécifications environnementales (page 3).

NOTE. La longueur du câble UTP Catégorie 5 ne doit pas dépasser 80 mètres.

Monter le commutateur dans un rack

Pour monter le commutateur dans un rack:

1. Localisez les pas de vis sur chaque côté du switch.
2. Alignez les trous avec les pattes de fixation.
3. Vissez les pattes de fixation sur le switch.
4. Suivez les étapes 2 et 3 pour fixer les autres pattes.
5. Placez le commutateur dans un rack 19-pouces, puis fixez-le avec deux vis de montage du rack.

NOTE. Les vis de montage en rack ne sont pas incluses. Utilisez les vis du rack.

Troubles de fonctionnement

Ce guide offre des réponses aux problèmes que vous pouvez rencontrer lors de l'installation et/ou l'utilisation du commutateur ASUS GigaX 1124. Ces problèmes sont de simples troubles de fonctionnement que vous pouvez résoudre vous-même. Contactez le service technique ASUS si vous rencontrez des problèmes non décrits dans ce chapitre.

Problème	Action
La LED POWER ne s'allume pas.	Vérifiez que vous utilisez le transformateur AC fourni avec le commutateur, qu'il est bien branché et que la tension de la prise électrique est correcte. Voir les spécifications d'alimentation page 3.
La LED STATUS ne s'allume pas après la connexion d'un câble Ethernet.	Vérifiez que le câble Ethernet soit bien connecté au commutateur et à votre périphérique réseau.Vérifiez que le commutateur et le périphérique réseau soient bien allumés.Vérifiez que le câble Ethernet soit suffisant pour la vitesse de votre réseau. Soyez certain d'utiliser au moins des câbles de catégorie 5 pour le 100/1000 Mbps. Si la vitesse du réseau est de 10 Mbps, vous pouvez utiliser des câbles de catégorie 3.
