GIGAX1005B - Switch réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Fast Ethernet 10/100 Mbps
Marque	ASUS
Modèle	GIGAX1005B
Nombre de ports	5 ports RJ-45 10/100 Mbps
Standards réseau	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (full duplex et contrôle de flux)
Fonctions principales	Auto-négociation, Auto MDI/MDI-X, Plug-and-Play, Commutation Store-and-Forward
Table d'adresses MAC	1K
Mémoire tampon	512 Ko
Alimentation	Adaptateur secteur externe 5 VDC, 0.6 A
Indicateurs LED	POWER (vert), LINK/ACT (vert)
Dimensions (approx.)	15 cm x 10 cm x 3 cm (estimation)
Poids (approx.)	0.2 kg (estimation)
Matériau du boîtier	Plastique
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)
Certifications	CE, FCC, VCCI classe B
Contenu de la boîte	Switch, adaptateur secteur, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV ASUS
Informations générales	Switch plug-and-play, aucun logiciel requis

FOIRE AUX QUESTIONS - GIGAX1005B ASUS

Comment installer le switch ASUS GIGAX1005B ?

Le switch est plug-and-play. Branchez l'adaptateur secteur, puis connectez vos ordinateurs ou autres périphériques réseau aux ports RJ-45 à l'aide de câbles Ethernet standard. Aucune configuration logicielle n'est nécessaire.

Que signifient les LED sur le panneau avant ?

La LED POWER verte indique que le switch est sous tension. La LED LINK/ACT verte est allumée lorsqu'un lien est établi, clignote en cas d'activité réseau, et éteinte en l'absence de connexion.

Puis-je utiliser un câble croisé (crossover) pour connecter le switch à un autre switch ?

Non, ce n'est pas nécessaire. Le switch prend en charge la fonction Auto MDI/MDI-X qui détecte et adapte automatiquement le type de câble. Vous pouvez utiliser un câble droit standard.

Quelle est la vitesse maximale supportée par chaque port ?

Chaque port supporte jusqu'à 100 Mbps en 100BASE-TX, avec autonégociation pour basculer entre 10 et 100 Mbps selon le périphérique connecté.

Le switch fonctionne-t-il avec un routeur ou un modem ?

Oui, le switch est compatible avec tout périphérique réseau utilisant les normes Ethernet 10/100. Vous pouvez le connecter à un routeur ou un modem pour étendre votre réseau local.

Que faire si une LED LINK/ACT reste éteinte ?

Vérifiez que le câble est correctement branché des deux côtés et qu'il n'est pas endommagé. Assurez-vous également que le périphérique distant est allumé et que sa carte réseau fonctionne. Essayez un autre port.

Comment nettoyer le switch ?

Débranchez l'adaptateur secteur avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits liquides ou abrasifs.

Puis-je utiliser une alimentation externe différente ?

Non, utilisez exclusivement l'adaptateur secteur fourni (5 VDC, 0.6 A). L'utilisation d'un adaptateur non conforme peut endommager le switch.

Le switch prend-il en charge le mode Full Duplex ?

Oui, le switch supporte le mode full duplex avec contrôle de flux IEEE 802.3x, permettant une transmission et une réception simultanées sans collision.

Où puis-je trouver les informations de garantie ?

Consultez le site web ASUS ou contactez votre revendeur pour les détails de la garantie. La garantie peut varier selon le pays d'achat.

MODE D'EMPLOI GIGAX1005B ASUS

Guide d'installation rapide

Copyright 2007 ASUSTeK Computer INC. Tous droits réservés.

Introduction

Merci pour votre achat d'un switch ASUS GigaX 1008B/1005B!

Ce switch Fast Ethernet 10/100Mbps hautement performant supporte les fonctions auto-négociation, auto MDI/MDI-X, plug-and-play, la commutation store-and-forward, et une connexion 10/100Mbps dédiée.

Caracteristiques

• Auto-négociation. Cette fonction permet au switch de négocier la vitesse de transmission la plus haute possible entre deux péripériques.
• Auto MDI / MDI-X. Cette fonction vous permet d'utiliser chaque port pour la connexion à un autre switch ou hub sans passer par un cable RJ-45 croisé.
• Plug-and-play. Le switch ne nécessite ni logiciel ni configuration spécifique et est pleinement compatible avec toutes sortes de protocoles réseau.
• Commutation Store-and-forward. Ce mode de commutation permet un faible temps d'attente et élimine toutes les erreurs réseau, y compris les groupes d'erreurs de paquets runt et CRC. En mode full-duplex, la transmission et la réception de trames ont lieu simultanément, et ce, sans provoquer de collisions ou doublier la bande passante réseau.
• Connexion 10/100Mbps dédiée. Le switch offre une connexion 10/100Mbps dédiée à chaque client attaché sans problèmes de congestion de la bande passante.

Contenu de la boîte

Avant de commencer, vérifie le contenu de la boîte de votre switch:

Un switch (Switch Fast Ethernet 10/100Mbps 5 ou 8 ports)
Adaptateur secteur
Guide d'installation rapide

Standards	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x (avec full duplex et contrôle du flux)
Interface	5 x Ports Fast Ethernet RJ-45 10/100Mbps 8 x Ports Fast Ethernet RJ-45 10/100Mbps
Liaison montante	Auto MDI/MDI-X (Auto crossover)
Vitesse du réseau	Auto détention de mode Full/Half duplex 10/100Mbps
Tableau d'adressage MAC	Cache d'adressage MAC 1K
Mémoire	512 Ko (GX1005B) 768 Ko (GX1008B)
Alimentation	Adaptateur d'alimentation externe 5VDC 0.6A
EMI	CE, FCC et VCCI classe B

Indicateurs LED du panneau avant

GX1005B

GX1008B

LED	Couleur	Statut	Description
POWER	Vert	Activé	Le switch est activé.
		Eteint	Le switch est éteint.
LINK/ACT	Vert	Activé	Lien établit.
		Clignotant	Lien établit. Des données sont transmises ou reçues.
		Eteint	Pas de connexion.

Ports du panneau arriere

GX1005B

1. Ports 1-5. Cinq ports RJ-45 10/100Mbps pour la connexion d'ordinateurs ou de péripériques réseau.
2. Port d'alimentation. Ce port se connecte à l'adaptateur secteur.

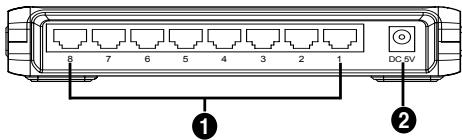

GX1008B

1. Ports 1-8. Huit ports RJ-45 10/100Mbps pour la connexion d'ordinateurs ou de péripériques réseau.
2. Port d'alimentation. Ce port se connecte à l'adaptateur secteur.

Connector des ordinateurs au switch

Branchez le(s) cable(s) réseau au switch. Le switch détecte automatiquement le type de cable connecté, et ajuste la vitesse et le mode duplex en conséquence.

Démarrage

1. Connectez l'adaptateur secteur au port d'alimentation (Power) situé à l'arrière du switch.
2. Connectez la prise de l'adaptateur secteur à une source d'alimentation électrique.

Informations sur la garantie

Reportez-vous au site web ASUS ou contactez votre revendeur pour plus de détails concernant la garantie de ce produit.
