Type de produit	Switch réseau non manageable
Nombre de ports	8 ports Ethernet 10/100/1000 Mbps
Norme Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Alimentation électrique	Adaptateur secteur 12V/1A
Dimensions approximatives	200 x 100 x 30 mm
Poids	0,8 kg
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Fonctions principales	Auto-Négociation, Auto-MDI/MDI-X, Filtrage des paquets
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Non réparable, pièces non disponibles
Garantie	2 ans
Compatibilités	Compatible avec tous les appareils Ethernet

FOIRE AUX QUESTIONS - GIGAX1008B ASUS

Comment réinitialiser mon ASUS GIGAX1008B aux paramètres d'usine ?

Pour réinitialiser l'ASUS GIGAX1008B, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation à l'arrière pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres d'usine.

Que faire si mon ASUS GIGAX1008B ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le laisser charger pendant au moins 30 minutes avant de tenter de l'allumer à nouveau.

Comment mettre à jour le firmware de mon ASUS GIGAX1008B ?

Pour mettre à jour le firmware, connectez-vous à l'interface utilisateur via un navigateur web en utilisant l'adresse IP de l'appareil. Allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Mon ASUS GIGAX1008B ne se connecte pas à Internet, que faire ?

Vérifiez d'abord votre connexion réseau et redémarrez votre routeur. Assurez-vous que les paramètres de réseau de l'ASUS GIGAX1008B sont corrects. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment configurer un réseau Wi-Fi sur mon ASUS GIGAX1008B ?

Connectez-vous à l'interface utilisateur de l'ASUS GIGAX1008B, allez dans la section 'Paramètres Wi-Fi', et entrez les informations de votre réseau (SSID et mot de passe). Enregistrez les modifications et redémarrez l'appareil si nécessaire.

Que faire si j'oublie le mot de passe de mon ASUS GIGAX1008B ?

Si vous avez oublié le mot de passe, vous devrez réinitialiser l'appareil aux paramètres d'usine. Cela supprimera tous les paramètres actuels, y compris le mot de passe.

Comment vérifier l'état de la connexion de mon ASUS GIGAX1008B ?

Connectez-vous à l'interface utilisateur et naviguez jusqu'à la section 'État du réseau'. Vous y trouverez des informations sur la connexion Internet et la qualité du signal.

Mon ASUS GIGAX1008B surchauffe, que dois-je faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez l'appareil et laissez-le refroidir pendant un certain temps. Si le problème persiste, envisagez de contacter le support technique.

Puis-je utiliser un disque dur externe avec mon ASUS GIGAX1008B ?

Oui, l'ASUS GIGAX1008B prend en charge les disques durs externes via USB. Assurez-vous que le disque est formaté dans un format compatible (comme NTFS ou FAT32).

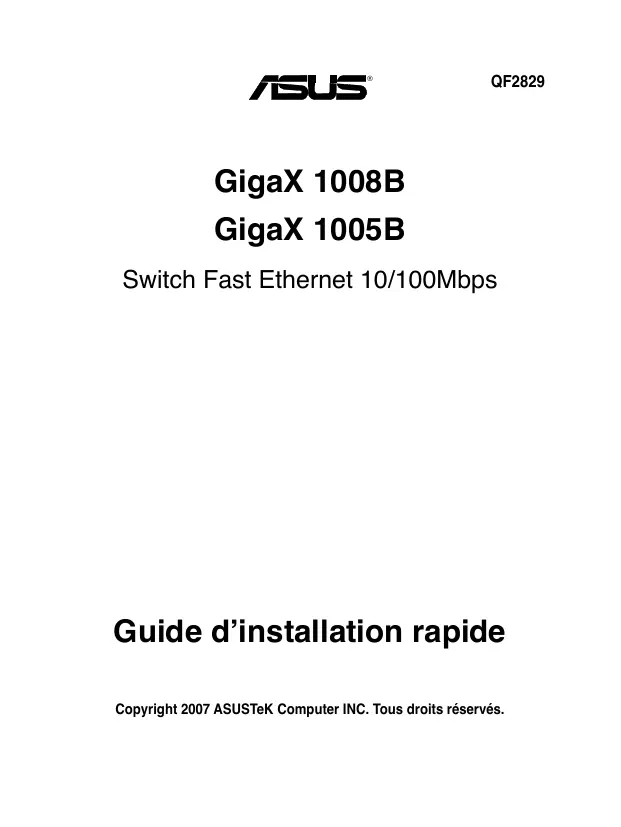

MODE D'EMPLOI GIGAX1008B ASUS

Guide d'installation rapide

Copyright 2007 ASUSTeK Computer INC. Tous droits réservés.

Introduction

Merci pour votre achat d'un switch ASUS GigaX 1008B/1005B!

Ce switch Fast Ethernet 10/100Mbps hautement performant supporte les fonctions auto-négociation, auto MDI/MDI-X, plug-and-play, la commutation store-and-forward, et une connexion 10/100Mbps dédiée.

Caracteristiques

• Auto-négociation. Cette fonction permet au switch de négocier la vitesse de transmission la plus haute possible entre deux péripériques.
• Auto MDI / MDI-X. Cette fonction vous permet d'utiliser chaque port pour la connexion à un autre switch ou hub sans passer par un cable RJ-45 croisé.
• Plug-and-play. Le switch ne nécessite ni logiciel ni configuration spécifique et est pleinement compatible avec toutes sortes de protocoles réseau.
• Commutation Store-and-forward. Ce mode de commutation permet un faible temps d'attente et élimine toutes les erreurs réseau, y compris les groupes d'erreurs de paquets runt et CRC. En mode full-duplex, la transmission et la réception de trames ont lieu simultanément, et ce, sans provoquer de collisions ou doublier la bande passante réseau.
• Connexion 10/100Mbps dédiée. Le switch offre une connexion 10/100Mbps dédiée à chaque client attaché sans problèmes de congestion de la bande passante.

Contenu de la boîte

Avant de commencer, vérifie le contenu de la boîte de votre switch:

Un switch (Switch Fast Ethernet 10/100Mbps 5 ou 8 ports)
Adaptateur secteur
Guide d'installation rapide

Standards	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x (avec full duplex et contrôle du flux)
Interface	5 x Ports Fast Ethernet RJ-45 10/100Mbps 8 x Ports Fast Ethernet RJ-45 10/100Mbps
Liaison montante	Auto MDI/MDI-X (Auto crossover)
Vitesse du réseau	Auto détention de mode Full/Half duplex 10/100Mbps
Tableau d'adressage MAC	Cache d'adressage MAC 1K
Mémoire	512 Ko (GX1005B) 768 Ko (GX1008B)
Alimentation	Adaptateur d'alimentation externe 5VDC 0.6A
EMI	CE, FCC et VCCI classe B

Indicateurs LED du panneau avant

GX1005B

GX1008B

LED	Couleur	Statut	Description
POWER	Vert	Activé	Le switch est activé.
		Eteint	Le switch est éteint.
LINK/ACT	Vert	Activé	Lien établit.
		Clignotant	Lien établit. Des données sont transmises ou reçues.
		Eteint	Pas de connexion.

Ports du panneau arriere

GX1005B

1. Ports 1-5. Cinq ports RJ-45 10/100Mbps pour la connexion d'ordinateurs ou de péripériques réseau.
2. Port d'alimentation. Ce port se connecte à l'adaptateur secteur.

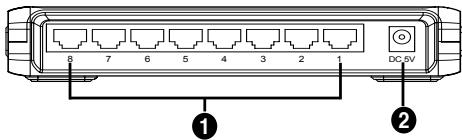

GX1008B

1. Ports 1-8. Huit ports RJ-45 10/100Mbps pour la connexion d'ordinateurs ou de péripériques réseau.
2. Port d'alimentation. Ce port se connecte à l'adaptateur secteur.

Connector des ordinateurs au switch

Branchez le(s) cable(s) reseau au switch. Le switch detecte automatiquement le type de cable connecté, et ajuste la vitesse et le mode duplex en conséquence.

Démarrage

1. Connectez l'adaptateur secteur au port d'alimentation (Power) situé à l'arrière du switch.
2. Connectez la prise de l'adaptateur secteur à une source d'alimentation électrique.

Informations sur la garantie

Reportez-vous au site web ASUS ou contactez votre revendeur pour plus de détails concernant la garantie de ce produit.
