GIGAX1005 - Switch réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Fast Ethernet 5 ports
Normes réseau	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-T, IEEE 802.3x contrôle de flux
Nombre de ports	5 ports RJ-45 10/100 Mbps avec auto-MDI/MDIX
Capacité de commutation	1,0 Gbps
Adressage MAC	1 000 entrées
Taux de transfert (paquets de 64 octets)	148 810 pps sur ports 100 Mbps, 14 880 pps sur ports 10 Mbps
Alimentation	9 VAC / 1 A (adaptateur secteur fourni)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Normes de sécurité	FCC Classe B, CE Mark B, VCCI-B, CCC, C-TICK, MIC
Contenu de la boîte	Switch 5 ports, adaptateur secteur, guide d'installation rapide
LED de façade	POWER (vert) et LINK/ACT (vert clignotant pour activité)
Fonctions principales	Auto-MDI/MDIX, Plug-and-Play, détection automatique de vitesse et duplex
Entretien et nettoyage	Débranchez l'appareil avant nettoyage ; utilisez un chiffon sec et doux. Évitez l'humidité et les produits abrasifs.
Réparabilité et pièces détachées	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez le support ASUS.

FOIRE AUX QUESTIONS - GIGAX1005 ASUS

Comment installer le switch GIGAX1005 ?

Branchez l'adaptateur secteur sur le switch puis sur une prise électrique. Connectez vos appareils réseau (ordinateurs, routeur, etc.) aux ports RJ-45 à l'aide de câbles Ethernet. Le switch détecte automatiquement la vitesse et le type de câble (Auto-MDI/MDIX). Aucune configuration n'est nécessaire.

Que signifie la LED POWER ?

La LED POWER s'allume en vert fixe lorsque le switch est sous tension. Si elle reste éteinte, vérifiez l'alimentation et la connexion de l'adaptateur.

Que signifie la LED LINK/ACT ?

La LED LINK/ACT est allumée en vert fixe lorsqu'un lien réseau est établi. Elle clignote pendant l'émission ou la réception de données.

Quel type de câble utiliser ?

Utilisez des câbles Ethernet standard (CAT5 ou supérieur) avec connecteurs RJ-45. Le switch supporte l'auto-MDI/MDIX, vous pouvez donc utiliser indifféremment des câbles droits ou croisés.

Puis-je connecter le switch à mon routeur ?

Oui, connectez un câble Ethernet de l'un des ports LAN de votre routeur à l'un des ports du switch. Le switch agit comme un prolongateur de réseau pour ajouter plus de ports.

Le switch chauffe-t-il normalement ?

Un léger échauffement est normal en fonctionnement. Assurez-vous que le switch est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et d'autres sources de chaleur.

Que faire si un équipement n'est pas reconnu ?

Vérifiez que le câble est correctement branché et que l'équipement est allumé. Essayez un autre port ou un autre câble. Le switch fonctionne en Plug-and-Play, aucune configuration n'est requise.

Le switch supporte-t-il le 10/100 Mbps seulement ?

Oui, il supporte les vitesses 10 Mbps et 100 Mbps (Fast Ethernet) uniquement. Il ne supporte pas le Gigabit Ethernet (1000 Mbps).

Comment nettoyer le switch ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, d'alcool ou de nettoyants abrasifs. Évitez tout contact avec l'eau.

Puis-je réparer le switch moi-même ?

Le switch ne contient aucune pièce réparable par l'utilisateur. N'ouvrez jamais le boîtier. En cas de panne, contactez le service client ASUS ou votre revendeur.

MODE D'EMPLOI GIGAX1005 ASUS

Guide d'installation rapide

GigaX1005/GigaX1008
Ports	5 x ports RJ-45 10/100Mbps (GigaX1005) 8 x ports RJ-45 10/100Mbps (GigaX1008) Auto-MDI/MDIX
Standards	IEEE 802.3 10Base-T IEEE 802.3u 100Base-T Contrôle de flux full-duplex IEEE 802.3x
Performances	Adressage MAC (Media Access Control) 1K Capacités de commutation de 1.0Gbps (GigaX1005) Capacités de commutation de 1.6Gbps (GigaX1008) Taux de transfert pour des paquets de 64-byte: 148,810 pps sur les ports 100Mbps 14,880 pps sur les ports 10Mbps Vitesse filaire non bloquante
Alimentation	9VAC/1A
Normes de sécurité	FCC Class B/CE Mark B/V CCI-B/CCC/C-TICK/MIC
Température en operation	0-40°C (32-104°F)
Humidité en opération	10% ~ 90%

Merci d'avoir acheté le switch ASUS GigaX1005/GigaX1008! Ce switch intégre des capacités réseau 100Mbps Fast Ethernet et 10Mbps Ethernet dans un design compact, idéal pour les applications réseau de petits groupes de travail.

Contenu de la boîte

Switch 5 ports/8 ports 10/100Mbps Fast Ethernet
Adaptateur secteur
Guide d'installation rapide

Si l'un de ces éléments était endommagé ou manquant, veuillezsterol en contact avec votre revendeur immédiatement.

Connector des ordinateurs au switch

Ce switch est doté des fonctions de détction auto-MDI/MDIX et offre la capacité du plug-and-play, de sorte que vous pouvez brancher directement les cables réseau au switch. Le switch détecte automatiquement le type de cable et y ajuste la vitesse et le mode duplex.

Mise sous tension

1. Connectez la prise femelle de l'adaptateur secteur au port d'alimentation sur l'arrière du switch.
2. Connectez la prise mâle de l'adaptateur secteur à une source de courant alternatif.

Indicateurs lumineux en façade

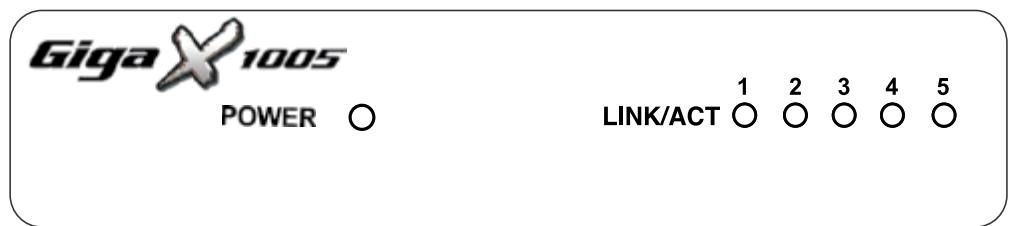

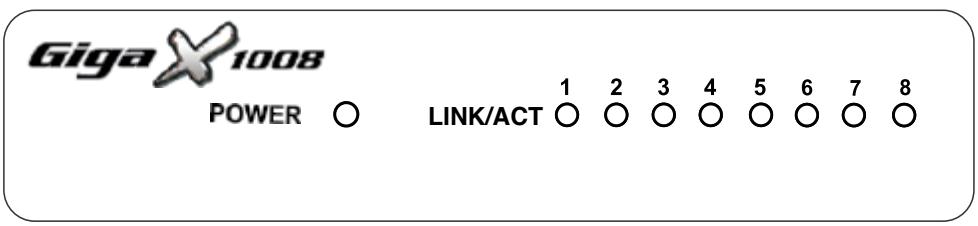

Après avoir installé le switch, vous pouvez examiner son statut grâce aux LED situées en façade.

GigaX1005

GigaX1008

LED	Couleur	Statut	Description
POWER	Vert	ONOFF	Le switch est allumé.Le switch est éteint.
LINK/ACT	Vert	ONCLIGNOTE	Le lien est établi.Lien établi et données en coursd'émission ou de réception.

Ports arrières

GigaX1005

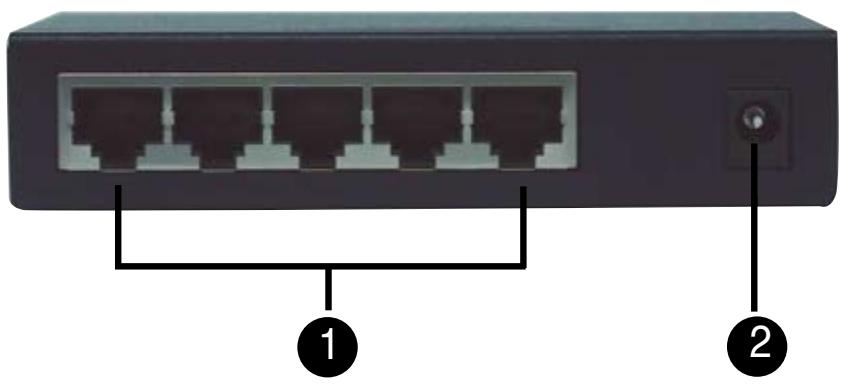

1. Ports 1 à 5. Le switch est équipé de cinq ports RJ-45 10/100Mbps grâce auxquels vous pourrez connecter des ordinateurs ou d'autres péripériques réseau au switch.
2. Alimentation. Ce port est destiné à accueillir l'adaptateur secteur.

GigaX1008

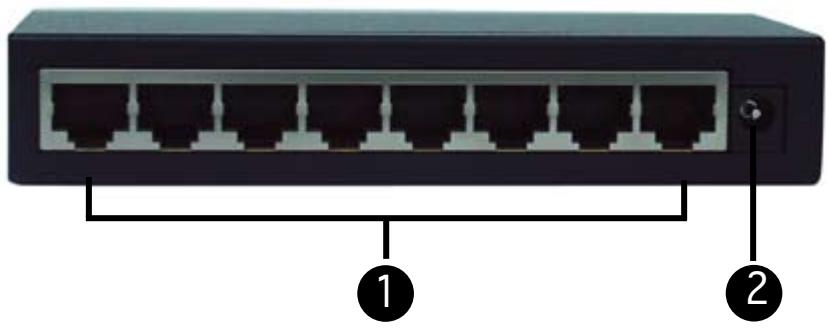

1. Ports 1 à 8. Le switch est équipé de huit ports RJ-45 10/100Mbps grâce auxquels vous pourrez connecter des ordinateurs ou d'autres péripériques réseau au switch.
2. Alimentation. Ce port est destiné à accueillir l'adaptateur secteur.

N'utilisez que l'adaptateur secteur livre avec votre switch pour éviter tout dommage.
