GIGAX 1016D - Switch réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Fast Ethernet
Marque	ASUS
Modèle	GIGAX 1016D
Nombre de ports	16 ports RJ-45 10/100 Mbps
Auto MDI/MDIX	Oui, sur tous les ports
Contrôle de flux	IEEE 802.3x (full duplex)
Table d'adresses MAC	4K (apprentissage et vieillissement)
Dimensions (H x L x P)	185 mm x 124 mm x 44 mm
Alimentation	9V, 1.5A (adaptateur secteur inclus)
Température de fonctionnement	0°C à 55°C
Humidité de fonctionnement	20% à 95%
Certifications	CE, FCC, VCCI, C-Tick, CCC, MIC (EMC) ; UL, CCC (Sécurité)
Montage	Sur surface plane
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Pièces détachées et réparabilité	Non applicable (appareil non réparable par l'utilisateur)

FOIRE AUX QUESTIONS - GIGAX 1016D ASUS

Comment installer le switch ASUS GIGAX 1016D ?

Placez le switch sur une surface plane. Connectez les câbles Ethernet aux ports RJ-45, puis branchez l'adaptateur secteur. Le voyant POWER s'allume en vert.

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché au switch et à une prise électrique fonctionnelle. Assurez-vous que la tension est adaptée.

Pourquoi le voyant STATUS ne s'allume-t-il pas même avec un câble Ethernet branché ?

Vérifiez que le câble Ethernet est bien connecté des deux côtés. Assurez-vous que le périphérique réseau est allumé. Utilisez un câble de catégorie 5 ou supérieure.

Quel type de câble Ethernet utiliser ?

Utilisez des câbles Ethernet de catégorie 5 ou supérieure. Le switch supporte automatiquement les câbles droits et croisés (Auto MDI/MDIX).

Le switch supporte-t-il le branchement à chaud ?

Oui, le switch est plug-and-play. Vous pouvez connecter ou déconnecter des câbles sans éteindre l'appareil.

Comment réinitialiser le switch ?

Le switch GIGAX 1016D ne dispose pas de bouton de réinitialisation. Pour le redémarrer, débranchez l'alimentation pendant quelques secondes puis rebranchez-la.

Quelle est la distance maximale du câble Ethernet ?

La longueur maximale du câble UTP catégorie 5 est de 100 mètres.

Le switch peut-il être monté au mur ?

Le manuel ne mentionne pas de montage mural. Il est recommandé de placer le switch sur une surface plane et stable.

Comment nettoyer le switch ?

Débranchez l'alimentation avant de nettoyer. Utilisez un chiffon sec et non abrasif. N'utilisez pas de liquides ou de produits chimiques.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI GIGAX 1016D ASUS

Merci d'avoir acheté le switch fast Ethernet ASUS GigaX 1016D ! L'ASUS GigaX 1016D offre des performances de commutation rapides et sans bloquages, parfaites pour satisfaire vos besoin de réseau. Ce switch est livre avec 16 ports Fast Ethernet dotés des capacités "auto-sensing" et "auto MDI/MDIX". Grâce à une connectivité facile et à un bon contrôle des flux, le GigaX 1016D maximisera vos performances réseau.

16 ports RJ-45 10/100 Mbps
- Jusqu'à 200Mbps pour tous les ports en mode full duplex.
- Plug-and-play: Auto MDI/MDIX et auto-sensing pour la vitesse et le mode duplex sur tous les ports.
- Schémas de contrôle des flux (802.3x en mode full duplex) pour supporter le zéro pertes en cas de congestion-temporaire du réseau.
- Adresses MAC 4K (learning & aging)
- Indicateurs facies à dire fournissant une indication rapide de l'état des liens.

Contenu de la boîte

Avant d'instructor le switch GigaX 1016D, vérifie que votre boîte compte bien les éléments suivants. Contactez votre revendeur si l'un de ces éléments était absent ou endommagé.

GigaX 1016D
- Adaptateur secteur
Guide
Autocollant réseau ASUS

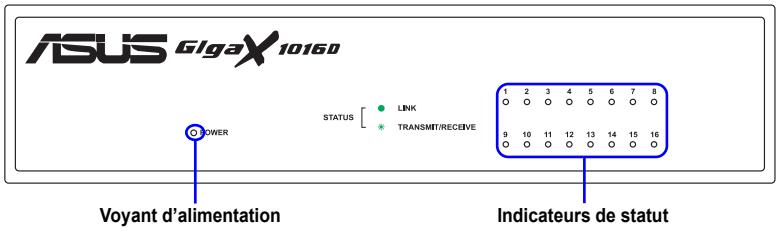

Panneau avant

COULEUR DU VOYANT		STATUS	INDICATION
POWER	VERT	ON	Le switch est allumé.
		OFF	Le switch est étant.
STATUS	VERT	ON	Un lien est établi.
		CLIGNOTANT	Réception ou transmission de paquets de données..

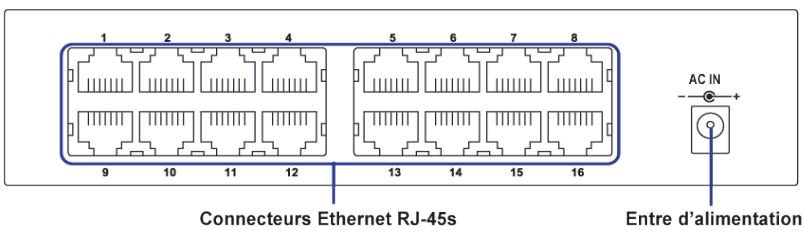

Panneau arrête

Options de montage

Placer le switch sur une surface plane

Placez le switch sur une surface plane capable de supporter son poids et celui de ses accessoires. Vérifiez que la surface convienne aux specifications de fonctionnement.

NOTE: la longueur du cable UTP catégorie 5 ne doit pas dépasser 100 mètres.

Connector des périphériques réseau

Pour relier des peripheriques réseau au switch GigaX 1016D.

1. Connectez un bout du cable Ethernet à l'un des ports Ethernet à l'arrière du switch. Reliez l'autre bout au port Ethernet du périhérique réseau. Répétez cette étape pour connecter d'autres périhériques réseau.

Note: Utilisez des cables Ethernet de catégorie 5 droits pour une bonne connexion entre le switch et les autres péripériques réseau.

Note: Les ports Ethernet du switch peuvent être utilisés comme ports uplink vers d'autres switches, hubs, bridges, ou répêuteurs. Le switch est capable de détecter de d'adapter les cables croisés (cross-over) ou droits (straight-through).

1. Reliez l'adaptateur secteur à une prise électrique puis branchez l'autre bout à la prise d'alimentation à l'arrête du switch.
2. Le témoin d'alimentation et les témoins des ports actifs s'allumeront indiquant que l'appareil est allumé et en cours d'utilisation.

Résolution de problèmes

Cette partie apporte les réponses aux problèmes les plus courants que vous pourrez rencontres en installing ou en utilisant le switch. Ces problèmes ne requirement que des solutions simples que vous pourrez apporder您-mêmes. Contactez cette revendeur si votre problème n'était pas mentionné ici.

L'indicateur d'alimentation (POWER) ne s'allume pas.

• Vérifiez que le cable d'alimentation soit bien relié au switch et à une prise électrique dotée de la bonne tension de sortie..

L'indicateur de statut (STATUS) ne s'allume pas, même lorsqu'un cable Ethernet est branché.

• Vérifiez que le cable Ethernet soit correctement relié au switch et au périphérique réseau.
• Vérifiez que le switch et vos périphériques réseau soient allumés.
• Vérifiez que le cable Ethernet utilisé supporte votre vitesse réseau. Vérifiez que vous utilisez bien au moins du cable Ethernet de catégorie 5. Vous pouvez utiliser des cables de qualité inférieure si votre vitesse réseau ne dépasse pas les 10 Mbps.

Spécifications techniques

Dimensions physiques	185mm (H) x 124 mm (W) x 44mm (D)
Environmental ranges	Température	En opération 0° à 55°C	Stockage -20° à 70°C
	Humidité	20 à 95%	5 à 95%
	Altitude	jusqu'à 4,500 m	jusqu'à 12,000 m
Alimentation	Entrée	9V, 1.5A
Certification	EMC:	CE, FCC, VCCI, C-Tick, CCC, MIC
	Safety:	UL, CCC
