PHO20-82, PHO 20-82 - Raboteuse BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PHO20-82, PHO 20-82 BOSCH au format PDF.
| Type de produit | Raboteuse |
| Marque | BOSCH |
| Modèle | PHO20-82 |
| Puissance absorbée | 680 W |
| Puissance débitée | 320 W |
| Régime à vide | 19 500 tr/min |
| Profondeur de coupe | 0 – 2,0 mm |
| Profondeur de feuillurage | 0 – 8,0 mm |
| Largeur de rabotage max. | 82 mm |
| Poids (sans accessoires) | 2,2 kg |
| Classe de protection | II |
| Niveau de pression acoustique | 90 dB(A) |
| Niveau de puissance acoustique | 103 dB(A) |
| Vibration (avant-bras) | < 2,5 m/s² |
| Éjection des copeaux | Droite ou gauche au choix |
| Patin de repos | Oui, amovible |
| Largeur de feuillure réglable | 0 – 82 mm |
| Angle de chanfrein réglable | Oui, avec butée angulaire (accessoire) |
| Fer de rabot | Carbure HM/TC, réversible, 2 tranchants |
| Diamètre de raccord d’aspiration | 35 mm |
| Alimentation | 220 – 230 V, 50/60 Hz |
FOIRE AUX QUESTIONS - PHO20-82, PHO 20-82 BOSCH
Questions des utilisateurs sur PHO20-82, PHO 20-82 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Raboteuse au format PDF gratuitement ! Retrouvez votre notice PHO20-82, PHO 20-82 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHO20-82, PHO 20-82 de la marque BOSCH.
MODE D'EMPLOI PHO20-82, PHO 20-82 BOSCH

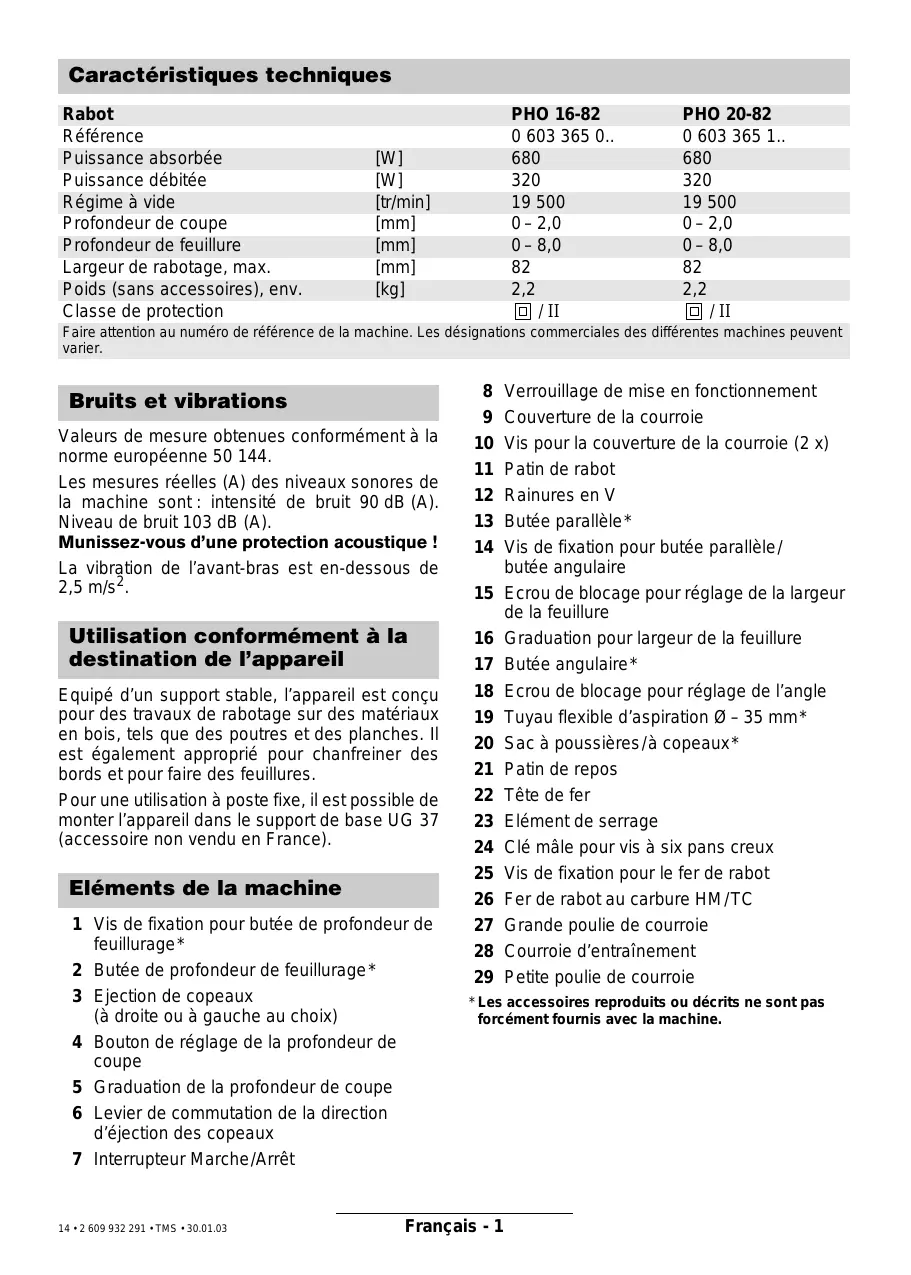

| Rabot | PHO 16-82 | PHO 20-82 | |
| Référence | 0 603 365 0.. | 0 603 365 1.. | |
| Puisance absorbée | [W] | 680 | 680 |
| Puisance débitée | [W] | 320 | 320 |
| Régime à vide | [tr/min] | 19 500 | 19 500 |
| Profondeur de coupe | [mm] | 0-2,0 | 0-2,0 |
| Profondeur de feuillage | [mm] | 0-8,0 | 0-8,0 |
| Largeur de rabotage, max. | [mm] | 82 | 82 |
| Poids (sans accessoires), env. | [kg] | 2,2 | 2,2 |
| Classe de protection | ☐ / II | ☐ / II |
Faire attention au numéro de référence de la machine. Les designations commerciales des différentes machines peuvent varier.
Bruits et vibrations
Valeurs de mesure obtenues conformément à la norme européenne 50 144.
Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 90 dB (A). Niveau de bruit 103 dB (A).
Munissez-vous d'une protection acoustique!
La vibration de l'avant-bras est en-dessous de 2,5m / s²
Utilisation conformément à la destination de l'appareil
Équipe d'un support stable, l'appareil est conçu pour des travaux de rabotage sur des matériaux en bois, tels que des poutres et des planches. Il est également approprié pour chanfreiner des bords et pour faire des feuillures.
Pour une utilisation à poste fixe, il est possible de monter l'appareil dans le support de base UG 37 (accessoire non vendu en France).
Éléments de la machine
1 Vis de fixation pour butée de profondeur de feuillurage 2 Butée de profondeur de feuillurage 3 Ejection de copeaux (à droite ou à gauche au choix) 4 Bouton de réglage de la profondeur de coupe 5 Graduation de la profondeur de coupe 6 Levier de commutation de la direction d'éjection des copeaux 7 Interrupteur Marche/Arrêt
8 Verrouillage de mise en fonctionnement 9 Couverture de la courroie
10 Vis pour la couverture de la couroie (2 x) 11 Patin de rabot 12 Rainures en V 13 Butée parallele 14 Vis de fixation pour butée parallele/butée angulaire 15 Ecrou de blocage pour réglage de la largeur de la feuillage 16 Graduation pour largeur de la feuillage 17 Butée angulaire 18 Ecrou de blocage pour réglage de l'angle 19 Tuyau flexible d'aspiration -35mm^ 20 Sac à poussières/à copeaux 21 Patin de repos 22 Tete de fer 23 Element de serrage 24 Clé maje pour vis à six pans creux 25 Vis de fixation pour le fer de rabot 26 Fer de rabot au carbure HM/TC 27 Grande poulie de courroie 28 Courroie d'entrainment 29 Petitie poulie de courroie
- Les accessoires produits ou décrits ne sont pas forcément fournis avec la machine.
Pour votre sécurité
Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les individuations
tions et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint. Avant la première mise en service, laisser quelqu'un connaissant bien cet appareil vous indiquer la façon de s'en servir.
- Porter des lunettes de protection et des gants de protection. Mettre une paire de chaussures solides. ■ Porter une protection acoustique. Les personnes portant les cheveux longs doivent se munir d'un protège-cheveux. Ne travailler qu'avec des vêtements près du corps. Si le câble d'alimentation électrique est endommagé ou se rompt pendant le travail, ne pas y toucher. Retirer immédiatement la fiche du câble d'alimentation de la prise de courant. Ne jamais utiliser un appareil dont le cordon d'alimentation est endommagé. Monter un disjoncteur différentiel (courant de déclenchement: 30 mA max.) en amont des appareils utilisés en plein air. N'utiliser qu'un câble de rallonge électrique autorisé pour les travaux à l'extérieur. Toujours ramener les câbles à l'arrière de l'appareil. N'appliquer l'appareil contre la pièce à usiner que lorsque celui-ci est en marche. N'utiliser que des fers de rabot aigus. Lors du travail, toujours bien maintenir l'appareil et veiller à garder une position stable et équilibrée.
- Tenir les mains à l'écart des pièces en rotation. ■ Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sure que si elle est seulement tenue de la main. Lors du travail, le patin de rabot 11 doit bien reposer à plat. Ne pas raboter un panneau parsemé de clous, vis ou autres obstacles métalliques. Ne pas introduire les doigts dans la tubulure d'évacuation des copeaux 3. Avant de déposer l'appareil, toujours le mettre hors fonctionnement et attendre l'arrêt total de l'appareil.
Lors d'une utilisation à poste fixe de l'appareil comme dégauchisseuse dans le support de base UG 37 (accessoire non vendu en France) et avec les accessoires correspondants :
- avant de monter l'appareil, débrancher la fiche de la prise de courant.
- toujours utiliser la protection du cylindre à lames.
- ne travailler les pièces plus petites qu'avec un dispositif d'approche (p. ex. baguette en bois).
- utiliser les dispositifs de mise en et hors fonctionnement faisant partie des accessoires.
Ne jamais permettre aux enfants d'utiliser cet appareil. BOSCH ne peut garantir un fonctionnement impeccable que si les accessoires BOSCH d'origine prévus pour cet appareil sont utilisés.
Mise en service
Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l'appareil. Les appareils fonctionnant sous 230 V peuvent également être utilisés sous 220 V.
Mise en fonctionnement/arrêt
Afin de mettre l'appareil en fonctionnement, appuyer d'abord sur le verrouillage de mise en fonctionnement 8, puis sur l'interrupteur Marche/Arrêt 7 et le maintenir appuyé.
Afin d'arrêter l'appareil, relâcher l'interrupteur Marche/Arrêt 7.
Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt de l'appareil, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.
Réglage de la profondeur de coupe
Le bouton de réglage 4 permet de régler la profondeur de coupe progressivement de 0 - 2,0mm à l'aide de la graduation 5:
Mouvement de rotation dans le sens inverse des aiguilles d'une montre = profondeur de coupe plus petite
Mouvement de rotation dans le sens des aiguilles d'une montre = profondeur de coupe plus grande
Aspiration de poussières/ de copeaux (voir figure a)
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.
Les poussières générées lors du travail peuvent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires.
Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.
Nettoyer l'éjection de copeaux 3 à intervalles réguliers. Pour le nettoyage d'une éjection de copeaux obstruée, utiliser un moyen approprié (p. ex. pièce en bois, air comprimé, etc.). Ne pas introduire les doigts dans la tubulure d'évacuation des copeaux 3.
Monter solidement le tuyau d'aspiration 19 ou le sac à poussières/à copeaux 20 sur l'éjection de copeaux 3 afin de garantir une bonne aspiration de copeaux/de poussières.
Aspiration externe des poussières
Les deux côtés de l'éjection de copeaux peuvent être utilisés pour raccorder directement le système de tuyaux BOSCH de 35mm de diamètre (accessoire). Pour pouvoir utiliser d'autres systèmes de tuyaux, utiliser, le cas échéant, un adaptateur d'aspiration.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utiliser des aspirateurs spéciaux.
Aspiration interne
Pour de petits travaux, il est possible d'utiliser un sac à poussières/à copeaux 20 (accessoire).
Vider le sac à poussières/à copeaux à intervalles réguliers. Enlever le sac à poussières/à copeaux, ouvrir la fermeture à glissière et vider le sac à poussières/à copeaux.
Ejection des copeaux au choix (à droite/à gauche)
Le levier de commutation 6 permet de commuter la direction d'éjection des copeaux 3 vers la droite ou vers la gauche.
Toujours pousser le levier de commutation complètement dans la direction souhaitée jusqu'à ce qu'il s'encliquette.
La direction d’éjection est marquée par une flèche.
Patin de repos (voir figure b)
Le patin de repos 21 permet de déposer l'appareil immédiatement après l'opération de travail sans courir le risque d'endommager la pièce à travailler ou la lame de rabot.
Durant le processus de travail, le patin de repos 21 est basculé vers le haut de sorte que la partie arrière du patin de rabot 11 est libérée.
Pour une utilisation à poste fixe (p. ex. dans le support de base UG 37, accessoire non vendu en France), le patin de repos doit être enlevé. Pour cela, presser légèrement le patin de repos de côté et le retirer.
Le patin de repos doit toujours être monté, sauf si l'appareil est utilisé à poste fixe.
Processus de rabotage
Régler la profondeur de coupe souhaitée et approcher l'appareil avec le patin de rabot avant 11 contre la pierce à travailler.
N'appliquer l'appareil contre la pierce à usiner que lorsque celui-ci est en marche.
Mettre l'appareil en fonctionnement et le guider sur la surface à travailler en appliquant une vitesse d'avance régulière.
Afin d'obtenir des surfaces de haute qualité, n'appliquer qu'une vitesse d'avance modérée et exercer la pression sur le milieu du patin de rabot.
Lorsqu'il s'agit de travailler des matériaux durs (tels que le bois dur) et d'utiliser la largeur maximale de coupe, régler sur de petites profondeurs de coupe et, le cas échéant, réduire la vitesse d'avance. Répéter le processus de rabotage à plusieurs reprises.
Une vitesse d'avance trop élevée réduit la qualité de la surface de la pièce à travailler et peut provoquer une obturation rapide de l'éjection de copeaux.
Seules les fers aiguisés assurent un bon travail de coupe et ménagent l'appareil.
Chanfreinage des bords (voir figure c)
Les rainures en V 12 se trouvant dans le patin de rabot avant 11 permettent de chanfreiner rapidement et facilement les bords des pièces. Suivant la largeur de la feuille, utiliser la rainure en V correspondante.
Pour cela, poser le rabot avec la rainure en V 12 sur le bord de la pièce à travailler et guider l'appareil le long du bord.
Utilisation de la butée parallèle/butée angulaire (accessoire-voir figure d)
Monter sur l'appareil la butée parallèle 13 ou la butée angulaire 17 avec la vis de fixation 14 ainsi que la butée de profondeur de feuillage 2 avec la vis de fixation 1.
Desserrer l'écrou de fixation 15 et régler la largeur de la feuillade souhaitée à l'aide de la graduation 16. Resserrer l'écrou de fixation 15.
Régler la profondeur de la feuillage à l'aide de la butée de profondeur de feuillage 2.
Répéter le processus de rabotage à plusieurs reprises jusqu'à ce que la profondeur souhaitée de la feuille est atteinte. Veiller à guider le robot en exerçant une pression latérale.
Chanfreiner (seulement bute angulaire 17)
Pour chanfreiner des feuillures et des surfaces, régler l'angle nécessaire à l'aide du dispositif de réglage de l'angle 18.
Changement des fers de rabot
Avant toute intervention sur l'appareil proprement dit, tous les jours retirer la fiche du câble d'alimentation de la prise de courant. Attention lors du changement du fer de rabot : les bords tranchants des fers de rabot présentent des risques de blessure ! Ne pas toucher les bords tranchants des fers de rabot. N'utiliser que des fers de rabot au carbure HM/TC d'origine BOSCH.
Le fer de rabot au carbure (HM/TC) dispose de deux tranchants et il est réversible.
Lorsque les deux bords tranchants sont émoussés, le fer de rabot doit être remplacé par un nouveau. Le fer de rabot au carbure HM/TC ne peut pas être réaffuté.
Démontage des lames de rabot (voir figure e)
Pour tourner ou remplacer le fer de rabot, continuer à tourner la tête de fer 22 jusqu'à ce qu'elle soit parallèle au patin de rabot 11.
Desserrer les deux vis de fixation 25 de 1 à 2 tours env. à l'aide de la clé mâle pour vis à six pans creux 24. Si nécessaire, desserrer l'élément de serrage 23 en donnant un léger coup à l'aide d'un outil approprié (p. ex. cale en bois). Faire sortir par le côté le fer de rabot 26 de la tête de fer à l'aide d'une pièce en bois.
Montage des fers de rabot (voir figure f)
Grâce à la rainure de guidage du fer de rabot, le réglage en hauteur reste toujours le même lorsqu'on change ou qu'on tourne le fer.
Si nécessaire, nettoyer le logement du fer (élément de serrage) et le fer de rabot.
Lors du montage de la lame de rabot, faire attention à ce que la lame de rabot soit correctement positionnée dans le guidage de l'élement de serrage 23 et qu'elle soit ajustée sur le bord supérieur du patin de rabot arrêté 11.
Ensuite, bien desserrer les vis de fixation 25.
Avant de remettre l'appareil en fonctionnement, vérifier que les vis de fixation 25 soient bien serrées. Faire tourner manuellement la tête de fer 22 et vérifier que le fer de rabot ne frotte nulle part.
Changement de la courroie d'entrainement (voir figure g)
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.
Desserrer la vis 10 et enlever la couverture de la courroie 9. Enlever la courroie d'entrainment 28 usée.
Avant de monter une nouvelle couroie d'entraînement, nettoyer les deux poulies de couroie 27 et 29.
Poser la nouvelle couroie d'entraînement d'abord sur la petite poulie de couroie 29, puis en tournant manuellement, la poser sur la grande poulie de couroie 27.
Remettre en place la couverture de la courroie 9 et la fixer avec les vis 10.
Nettoyage et entretien
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant. Pour obtenir un travail sur et satisfaisant, nettoyer régulièrement l'appareil ainsi que ses ouies de refroidissement.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.
Pour toute commande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.
Récupération des matières premières et élimination des déchets
Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chaque une voie de recyclage appropriée.
Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé sans chlore.
Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.
Service Après-Vente
www.bosch-pt.com
Information par Minitel 11
Nom : BOSCH Outillage
Loc: Saint-Ouen
Dépt : 93
B.P. 67-50, Rue Ardoin
93402 Saint-Ouen Cedex
Service conseil client,
Numéro Vert : 0800055051
Robert Bosch S. A.
Service conseil client, Numéro Vert. 0 800 55 11 55
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE.
Dr. Egbert Schneider
Sous réserve de modifications
