MANUAL DE UTILIZADOR PHO20-82, PHO 20-82 BOSCH

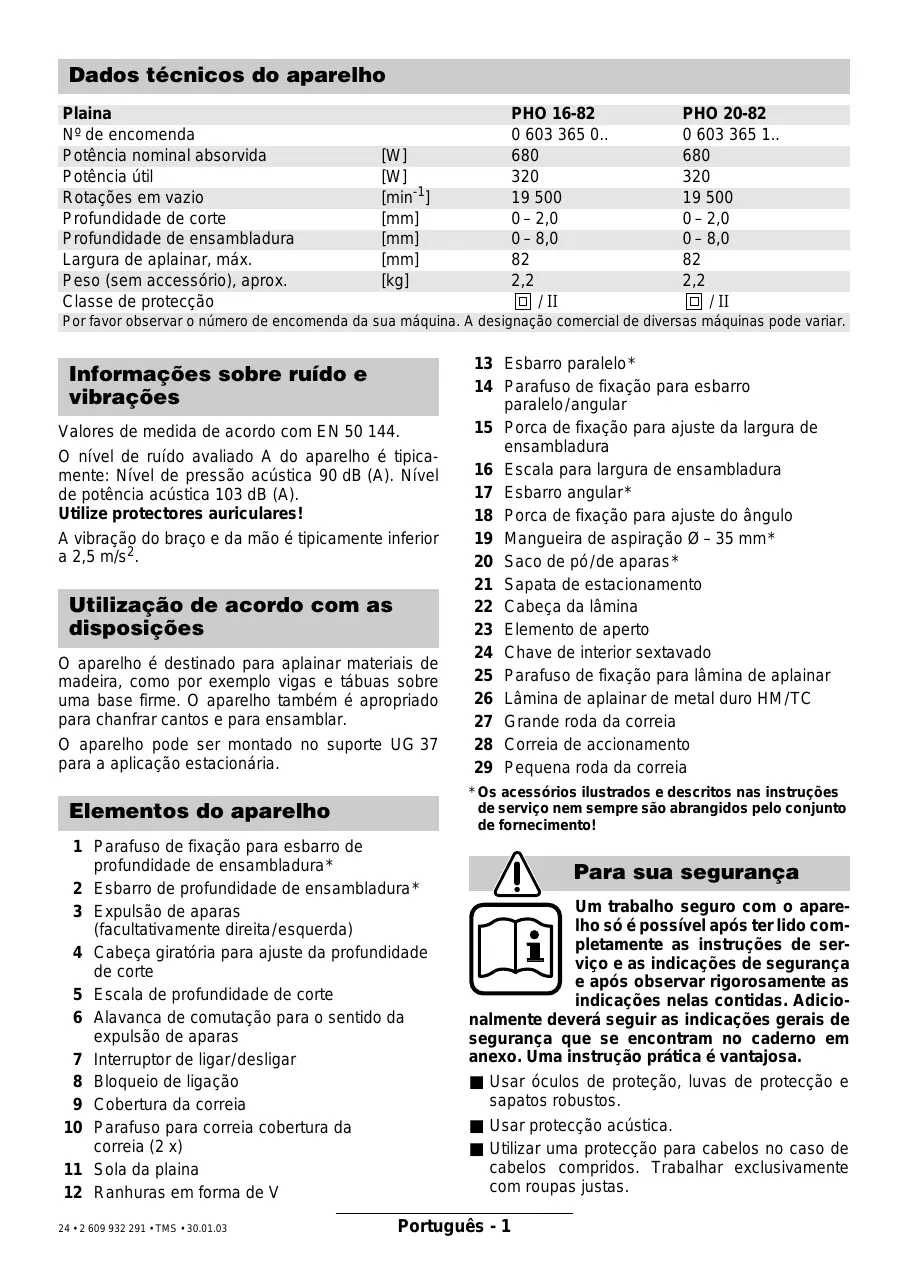

Plaina		PHO 16-82	PHO 20-82
N° de encomenda		0 603 365 0..	0 603 365 1..
Potência nominal absorvida	[W]	680	680
Potênciautil	[W]	320	320
Rotações em vazio	[mi-n-1]	19 500	19 500
Profundidade de corte	[mm]	0-2,0	0-2,0
Profundidade de ensambladura	[mm]	0-8,0	0-8,0
Largura de aplainar, Tmax.	[mm]	82	82
Peso (sem accessório), aprox.	[kg]	2,2	2,2
Classe de proteçao		[II / II]	[II / II]

Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas podeVAR.

Informações sobre ruido e vibrações

Valores de medida de acordo com EN 50 144.

O nível de ruido avaliado A do aparelho é típica: Nível de pressão acústica 90 dB (A). Nível de potência acústica 103 dB (A).

Utilize protectores auriculares!

A vibração do braço e da maior é típically inferior a 2,5 m/s².

Utilização de acordo com as dispositions

O aparelho é destinado para aplainar materiais demadeira, como por exemple vivas e tabuas sobreuma base firme. O aparelho también é'apropriadopara chanfrar cantos e para ensamblar.

O aparecido pode ser montado no suporte UG 37 para a aplicação estacionária.

Elementos do aparelho

1 Parafuso de fixação para esbarro de profundidade de ensambladura
2 Esbarro de profundidade de ensambladura
3 Expulsao de aparas (facultativamente direita/esquerda)
4 Cabeça giratória para ajuste da profundidade de corte
5 Escala de profundidade de corte
6 Alavanca de comutation para o sentido da expulsion de aparas
7 Interruptor de ligar/desligar
8 Bloqueio de ligação
9 Cobertura da correia
10 Parafuso para correia cobertura da correia (2 x)
11 Sola da plaina
12 Ranhuras em forma de V

13 Esbarro paralelo
14 Parafuso de fixação para esbarro paralelo/angular
15 Porca de fixação para ajuste da largura de ensambladura
16 Escala para largura de ensambladura
17 Esbarro angular
18 Porca de fixação para ajuste do angulo
19 Mangueira de aspiração -35mm^
20 Saco de pó/de aparas
21 Sapata de estacionamento
22 Cabeça da lâmina
23 Elemento de aperto
24 Chave de interior sextavado
25 Parafuso de fixação para lámina de aplainer
26 Lámina de aplainar de metal duro HM/TC
27 Grande roda da correia
28 Correia de acontecimiento
29 Pequena roda da correia

• Os acessórios ilustrados e descriços nas instruções de service não sempre são abrangidos pelo Conjunto de fornecimento!

nalmentedeferaseguirasindicacoesgeraisdesegurarque seencramnocaderno emanexo.Uma instrucaopráticaévantajosa.

• Usar oculos de proteção, luvas de proteção e sapatos robustos.
  Usar proteção acústica.
  Utilizar una proteção para@cabelos no caso de cabelos compridos. Trabalhar exclusivamente com roupas justas.

Cas o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Não utilizes o aparecido com um cabo danificado.
Aparelhos que foram utilizes ao ar livre devem ser ligados atraves de um interruptor de protecao contra corrente de falha (FI) com no maior 30mA de corrente de activacao. Utilizar apenas um cabo de extensions apropriadao para autiliza- ao ar livre.
Conduzir o cabo sempre por detrás da boa.
Socontactarapea sertrabalhadaquando o aparelhojáestiverligado.
Apenas utiliser láminas de aplainera fiadas.
Segure firmamente o aparecido durante o trabalho e mantenha sempre uma posicao firme.
Mantenha as mês afastadas de peças em rotação.
Fixar a peça a ser realizada. Uma peça a ser realizada fixa atraves de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com ação.
A sola da plainly 11 delve estar apoiada de forma plana durante o trabalho.
- não aplainer sobre objetivos de metal, pregos e parafudos.
- Não introduzir os dedos na expulsion de aparas 3.
- Sempre desligar o aparelho antes de deposita-la e aguardar até que o aparelho pare completeness.
Para a utilização estacionária como plaina em liação com o suporte UG 37 e respectivos acessosórios:

• puxar a ficha de rede antes da montagem.
• sempre usar uma proteção para as ondas da lamina.

• travaíbalhas peças apenas com um dis-positivo de educacao apropriadop (p. ex.) pedacao demadeira.
  -'utilizar o disposicao de comutatione pertencente aos acessos.

• Jamaisdeeraprimitirecriançasutilizemeste aparelho.
  A Boschsolepoadsegurarumfuncionamento perfeito do aparelho,separaesteaparelho foramutilizadosccessoriosoriginaivistivospara tal.

Colocação emestrutura

Tenha em atençao a tensao de rede: A tensao da fonte de corrente deve coincidir com as indentacoes no logotipo do aparelho. Aparelhos com a indentacao de 230V tambem poder ser operados com 220V

Ligare desligar

Para colocar o aparecido em funciona, de-Vera primeiramente premir e manter premidos o bloqueio de ligaço 8 e em seguida o interruptor de ligar/desligar 7.

Para desligar o aparelho,deer a soltar o interruptor de ligar/desligar 7.

Por motivos de segurar, não é posível travaç o interruptor de ligar/desligar do aparelho. Este deve ser constantemente premido durante o funct ionamento.

Ajustar a profundidade de corte

Com o botão giratório 4 é possível fazer sem escalonamento a profundidade de rectificação entre 0 - 2,0mm realizando a escala 5:

Girar no sentido contrário dos ponteiros do relógio = redução da profundidade de corte

Girar no sentido dos ponteiros do relógio = aumento da profundidade de corte

Aspiração de pó/de aparas (veja figura A)

Tirar a ficha da tomada antes do todos os trabalhos no aparecido.

Durante o trabalho são produzidos pos que podem ser nocivos à saude, inflamáveis ou explosivos. São necessarias medidas de proteção adequadas.

Por exemplo: Alguns pos são considerados cancerígenos. Utilize uma apropriada aspiração de pó/aparas e use uma mascaça de proteção contra pó.

Limpar regularamente a expulsion de aparas 3. Utilizar ferramentas apropriadas (p. ex. pedao de madeira, ar comprido etc.) para limpar uma expulsion de aparas obstruira. Não introduzir os dedos na expulsion de aparas 3.

Para assegurar uma aspiracao de pó/aparas optimizada,deerá encaixar a mangueira de aspiracao 19 ou o saco de pó/de aparas 20 firmamente na expulsion de aparas 3.

Aspiração externa

Ambos os lados da expulsion de aparas 3 são apropriados para a conexão directa do Sistema de manqueiras Bosch com Ø de 35 mm 19 (accessório). Se foramutilizados outros sistemas de mangueiras,deferve eventually ser utilizes um adaptordo de aspiração.

Com a alavanca de comutation 6 é possivel colocar a expulsion de aparas 3 para a direita ou para a esquerda.

Sempre pressionar completeness a alavanca de comutation, ate engatar na posicao final.

Instruções para o trabalho

Sapata de estacionamento (veja figura B)

A sapata de estacionamento 21 possibita o estacionamento do aparelho, directamente après o processo de travailho, sem risco de danificacao da peça a ser tratalhada ou da lamina de aplainar.

Durante o processo de trabalho a sapata de estacionamento 21 deve ser levantas d e a parte de tras da sola da plainly 11 é liberada.

Para a aplicação estacionária (p. ex. com suporte UG 37), é necessário que a sapata de estacionamento sera retirada. Para istodeer presionar asapata de estacionamento nas laterais e puxar.

A sapata de estacionamento deve sempre estar montada para aplicacoes não estacionarias.

Proceso de aplainar

Ajustar a profundidade de corte desejada e apoiar o aparelho com o lado frontal da sola da plaina 11 sobre a peça a ser realizada.

Atença, risco de contra-golpe!

Socontactarapea sertrabalhada quando oaparelho ja estiver ligado.

Ligar o aparelho e conducir com avanço uniforme sobre a superficie a ser travahada.

Para alcantar superficies de alta calidad,deer a sempre travaHAR com avanco reduzido e fazer presso sobre o centro da sola da plaina.

Ao travahear materiais duros (p. ex. MADEira dura), assim como ao tirar proveito da maior largura de rectificacao,deerajustar reduzidas profundidas de corte e se necessario reduzir también o avanco de aplainar. Repetir varias vezes o processo de aplinar.

Um avanco demasiadamente alto reduz a qualida de superficie e pode levar a uma obstruao prematura da expulsion de aparas.

So lâminas afiadas proportionam uma boa potência de corte e poupam o aparelho.

Chanfrar cantos (veja figura C)

As ranhuras V 12 que se encontrar na sola dianteira da plaina 11 possibilitam uma chanfraduras rápidas e simples em cantos de peças a serem trabalhadas. Utilizar a respectiva ranhura V, de acordo com a largura de chanfradura desejada.

Para istodeercolocaraplainacomaranhuraV12sobreocantodpeacasertrabalhadeconduzirao longo do mesmo.

Utilização do esbarro paralelo/angular (Acessório - veja figura D)

Montar o esbarro parallelo 13 ou o esbarro angular 17 no aparelho, respectivamente com o parafuso de fixacao 14, assim como o esbarro de profundidade de ensamblar 2 com o parafuso de fixacao 1.

Soltar a porca de fixação 15 eaabustar com a largura de ensambladura desejada com a escala 16. Reapertar a porca de fixação 15.

Ajustar respectivamente a profundidade de ensambladura desejada com o esbarro de profundidade de ensambladura 2.

Executar varias vezes o processo de aplinar, até alcantar a profundidade de ensambar desejada. Observe que a Plaina sera conducida com pressão lateral de apoio.

• Tirar a ficha da tomada antes do todos os trabalhos no aparecido.
  Cuidado ao substituir a lâmina de aplainer: Há risco de lesões devido aos cantos de corte afiados da lâmina de aplainer! Não tocar nos cantos de corte da lâmina de aplainer.
  Apenas utilizes laminas de aplainer HM/TC originals Bosch.

A lamina de aplainar de metal duro (HM/TC) possui 2 gumes e pode ser virada.

Se también os gumes estiverem embotados,deerasubstituir a lamina de aplinar.A lamina deaplainar HM/TC não deve ser afiada novamente.

Desmontar as láminas de aplainar (veja figura E)

Para virar de lado ou substituir a lamina de aplinar,deer girar a casaa da lamina 22, ate que se encontre paralelamente a sola daPLAIN 11.

Soltar osinous parafusos de fixacao 25 com a chave de sextavado interior 24 por aprox. 1 a 2 voltas.
2 Se necessario,deer sahtar o elemento de aperto 23 com um leve golpe lateral utilizinguna ferramenta apropriada (p.ex.cunha de madeira).

3 Empurrar a lâmina de aplainar 26 com um pedaco de madeira, lateralmente para fora da cabeca da lâmina.

Montar a lamina de aplainer (veja figura F)

A ranhura de guia da lamina de aplainar assegura um ajuste de alta constante ao substituir ou virar de lado a lamina.

Se necessário,deeralimparafixaçãoda lámina (elemento deaperto)oualámina deaplainar.

Ao montar a lamina de aplinar,deer observar que a lamina de aplinar esta firmamente encaixada no batente de admissao do elemento de aperto 23 e alinhada em rela tion ao canto lateral da sola posterior da plaina 11.

Em seguidadeerarerapertarosparafusosdefixacao25.

• Antes de recolocar em funciona, delevera controlar se os parafusos de fixação 25 estáfirmamente atarraxados.
  Girar aCESSA da lâmina 22 com a mão, de modo que a lâmina de aplainar não possa roçar em quaisquer outras partes do aparelho.

Substituir a correia de acontecimiento (veja figura c)

• Tirar a ficha da tomada antes do todos os trabalhos no aparecido.

Soltar os parafudos 10 e retiring a cobertura da correia 9. Remover a correia de acontecimiento 28 gasta.

Limpar as rodas de correia 27 e 29 antes de montar a nova correia de acontecimiento.

Primeiro colocar a nova correia de acontecimiento sobre a pequena roda de correia 29 e em seguida pressióna-lo sobre a grande roda de correia 27 girando-a com a主義.

Colocar a cobertura da correia 9 e fixar com os parafusos 10.

Manutenção e conservação

• Tirar a ficha da tomada antes do todos os trabalhos no aparecido.
• Sempre manter o aparecido e as aberturas de ventilação limpas, para travaíhar bem e de forma segura.

Caso o aparelho venha a aparecer falhas, apesar de cuidadosos processos de fabricacao e de controlo de qualidade, deve ser reparado em um service专业技术orizational para aparehos electricos Bosch.

No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Proteção do meio-ambiente

Reciclagem de matérias primas em vez de eliminação de lixo

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica.

Estas instruções foram manufacturas com papel reciclavel isento de cloro.

Para efeitos de una reciclagem especialica, as peças de plástico disponem de una responsiva marca.

Servico

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

+351 21/8 50 00 00

Fax [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800/7045446

E-Mail: [e-mail]

(€ Declariação de conformidade

Declaramos sob{nossa exclusiva responsabilitadede que este produits cumpre as seguintes normas oudocumentos normativos:EN 50144 conforme asdisposicao das directivas 89/336/CEE,98/37/CE.

Dr. Egbert Schneider

Reservado o direito a modificações
