MODE D'EMPLOI PWS 9-125 CE BOSCH
Instructions d'emploi
Instruetiones de serviceo
- Des idées en action.
PWS 700
PWS 7-100/115
PWS 7-125
PWS 720
PWS 8-125 CE
PWS 850 CE
PWS 9-125 CE
PWS 8-125 CE
PWS 850 CE
PWS 9-125 CE
Gerätekennwerte
| Meuleuse angulaire | PWS 700 | PWS 7-100 | PWS 7-115 | PWS 7-125 | |
| Référence | 0 603 402 0.. | 0 603 402 0.. | 0 603 402 0.. | 0 603 403 0.. | |
| Puisance absorbée * | [W] | 700 | 720 | 720 | 720 |
| Puisance débitée * | [W] | 390 | 400 | 400 | 400 |
| Régime à vide | [tr/min] | 11 000 | 11 000 | 11 000 | 11 000 |
| Diamètre des meules, max. | [mm] | 115/125 | 100 | 115 | 125 |
| Filet de la broche | M 14 | M 10 | M 14 | M 14 | |
| Constant-Electronic | - | - | - | - | |
| Présélection de la vitesse de rotation | - | - | - | - | |
| Poids (sans accessoires), env. | [kg] | 1,50 | 1,50 | 1,50 | 1,50 |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | ☐ / II | |
| Meuleuse angulaire | PWS 720 | PWS 8-125 CE | PWS 850 CE | PWS 9-125 CE | |
| Référence | 0 603 403 0.. | 0 603 404 7.. | 0 603 404 7.. | 0 603 405 7.. | |
| Puisance absorbée * | [W] | 720 | 800 | 850 | 900 |
| Puisance débitée * | [W] | 400 | 420 | 430 | 440 |
| Régime à vide | [tr/min] | 11 000 | 2 800-11 000 | 2 800-11 000 | 2 800-11 000 |
| Diamètre des meules, max. | [mm] | 115/125 | 125 | 125 | 125 |
| Filet de la broche | M 14 | M 14 | M 14 | M 14 | |
| Constant-Electronic | - | ● | ● | ● | |
| Présélection de la vitesse de rotation | - | ● | ● | ● | |
| Poids (sans accessoires), env. | [kg] | 1,50 | 1,50 | 1,50 | 1,50 |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
Faire attention au numero de reference de la machine. Les designations commerciales des différentes machines peuvent varier.
* Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Elles peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Présélection de la vitesse de rotation (Type CE)
| Matériau | Utilisation | Outil à monter | Molette de préréglage |
| Matières plastiques | Polissage | Peau de mouton | 1 |
| Rectification de finition | Disque à polir en feuitre | 1 | |
| Métal | Rectification de finition | Disque toile | 1 |
| Elimination de peinture | Feuille abrasive | 2-3 | |
| Bois, métal | Brossage, dérouillage | Meule boisseau, feuille abrasive | 3 |
| Métal, pierre | Ponçage | Meule | 4-6 |
| Métal | Meulage | Disque à ébarber | 6 |
| Pierre* | Tronçonnage* | Disque à tronçonneur et chariot de guidage | 6 |
*Pour le tronçonnage de la pierre, l'utilisation du chariot de guidage est obligatoire (accessoire, non vendu en France).
Utilisation conformément à la destination de l'appareil
L'appareil est concu pour le tronconnage, le meu-lage et le brossage des matériaux en métal et en pierre sans utilisation d'eau. Pour les travaux de tronconnage de la pierre, l'utilisation d'un chariot de guidage est obligatoire.
Pour apparéils avec commande électronique: Muni de meules autorisées, l'appareil peut être utilisé pour les travaux de ponçage et de polissage.
Bruits et vibrations
Valeurs de mesure obtenues conformément à la norme européen 50 144.
Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 88 dB (A). Niveau de bruit 101 dB (A).
Munissez-vous d'une protection acoustique!
L'accelération réelle mesurée est de 5,0 m/s².
En cas d'utilisation de la poignée supplémentaire qui amortit les vibrations, les valeurs de vibration ressenties au niveau du bras et de la main sont inférieures à 2,5 m/s².

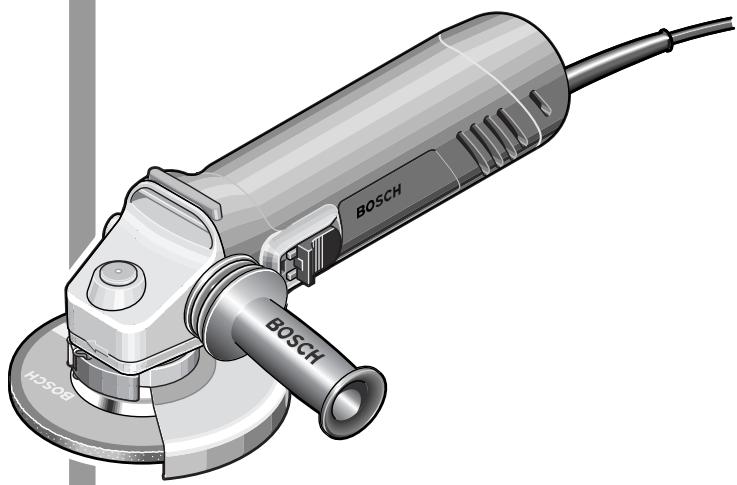

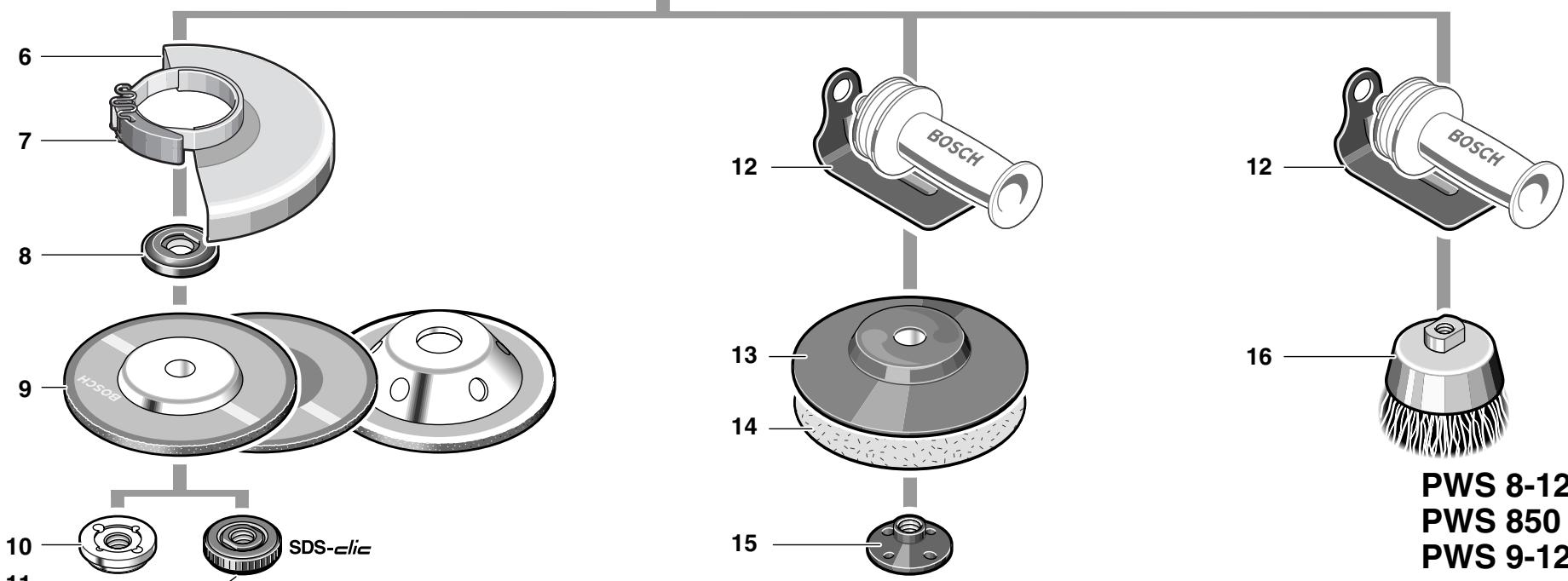

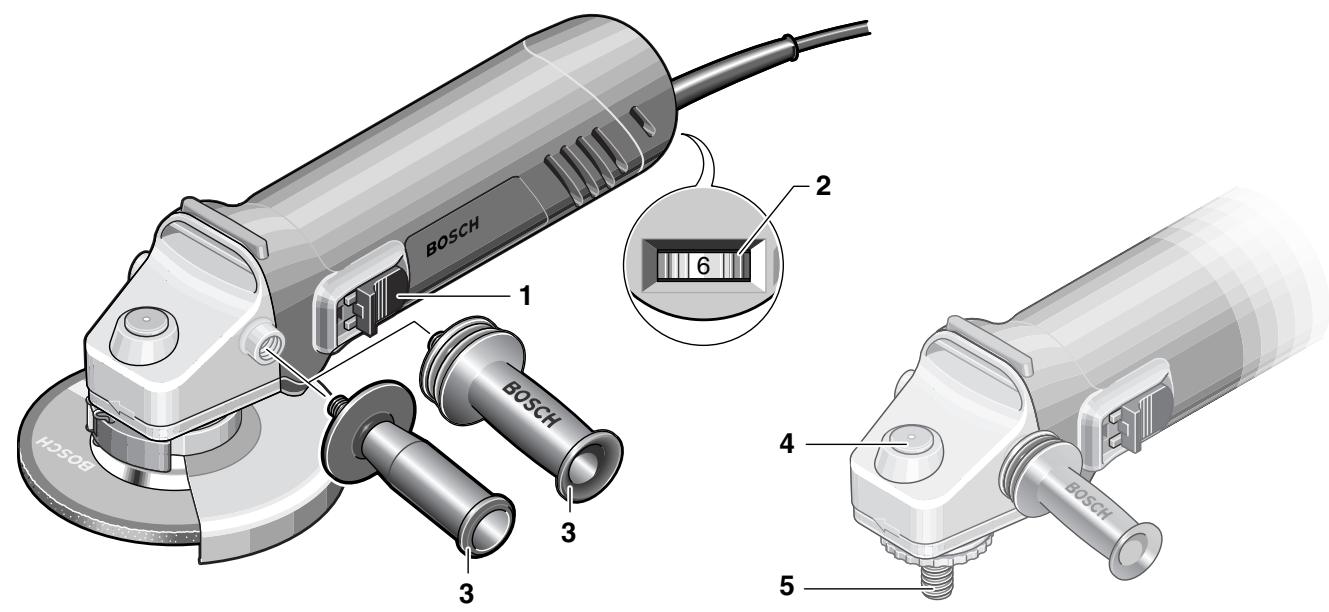

Eléments de la machine
1 Interrupteur Marche/Arrêt
2 Molette de préselection de la vitesse (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Poignée supplémentaire
4 Touche de blocage de la broche
5 Broche porte-outil
6 Capot de protection
7 Levier de serrage
8 Bride de fixation (pour broche porte-outil M 14 avec rondelle élastique)
9 Disque à ébarber/à tronçonne
10 Ecrou de serrage
11 Ecrou à serrage rapide SDS-clip (pour broche porte-outil M 14)
12 Protège-main
13 Plateau de ponçage en caoutchouc
14 Feuille abrasive
15 Ecrou de serrage
16 Brosse boisseau

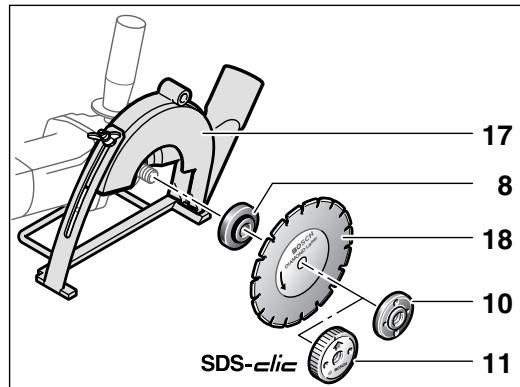

17 Chariot de guidage avec capot de protection à aspiration de copeaux (non vendu en France)
18 Disque de tronconnage diamante
19 Bride de fixation M 10
Les accessoires produits ou décrits ne sont pasforcément fournis avec la machine.
Pour votre sécurité
Pour travailler sans risque avec cet appeareil, dire integralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les individa
tions et les consignes qui y sont données. Respecter en plus les indications generales de sécurité se trouvant dans le cahier ci-joint. Avant la première mise en service, laisser quelqu'un connaissant bien cet apparéil vous indiquer la façon de s'en servir.
■ Porter des lunettes de sécurité et une protection acoustique.
Pour des raisons de sécurité, porter également d'autres équipements de protection tels que des gants de protection, des chaussures solides, un casque et un tablier.
- Les poussières générées lors du travail peuvent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires.
Par exemple: Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.
- Les poussières de métaux légers peuvent être explosives ou inflammables. Toujours tenir propre le lieu de travail, étant donné que les mélanges de matérielles sont particulièrement dangereux.
Si le cable d'alimentation électrique est endommagé ou se rompt pendant le travail, ne pas y toucher. Retirer immédiatement la fiche du cable d'alimentation de la prise de courant. Ne jamais utiliser un apparéil dont le cordon d'alimentation est endommagé. - Brancher les apparèils qui sont utilisés à l'extérieur sur un disjoncteur différentiel avec un courant de déclenchement maximal de 30 mA. Ne pas utiliser l' apparèil par temps de pluie ni dans un endroit humide.
Pendant le travail avec cet apparéil, le tenir toujours fermement avec les deux mains. Adopter une position stable et sûre.
■ Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sure que si elle est seulement tenue d'une main.
Toujours ramener les cables à l'arrière de l'ap-pareil.
Avant de déposer l'appareil, toujours leMETTE hors fonctionnement et attendre I'arrêt total de I'appareil.
Lors d'une panne de courant ou lorsque la fi che a ete extraite de la prise de courant, déverrouiller immediatement l'interrupteur Marche/ Arrêt et le mettre en position « Arret», afin d'éviter un redémarrage incontrolé de la machine.
L'appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.
Pour tous les travaux avec l'appareil, l'utilisation de la poignee supplémentaire 3 est obligatoire.
Ne tener l'outil électrique que par les poignées isolées lorsqu'il y a risque que l'outil électrique touche une conduite cachée ou son propre cable d'alimentation.
Le contact avec une conduite sous tension peutmettrelespartiesmetalliquesde l'appareil sous tension et provoquer ainsi une déchargeelectrique.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales.
Un contact avec des conduites d'électricité peut provoquer un incendie ou une décharge électriche. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer une décharge électriche.
Le capot de protection 6 doit être monté pour les travaux avec des disques à ébarber et à tronconner. Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la Brosse boisseau 16/la Brosse circulaire/le plateau à lamelles, il est recommendé de monter le protège-main 12 (accessoire).

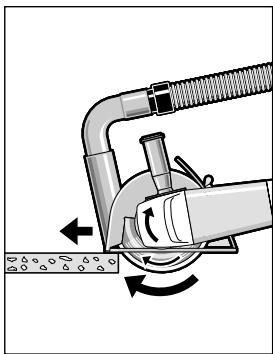

Pour travailler des pierres, utiliser une aspiration de poussières. L'aspirateur doit être/agree à l'aspiration de poussières de pierre. Pour la coupe de pierres, utiliser un chariot de guidage.
Ne jamais travailler de matériel au contenant de l'amiente.
N'utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l'appareil.
- Contrôler les meules avant de les utiliser. L'accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l'accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser de meules endommagées, déséquilibrées ou générant des vibrations.
- Protégé les accessoires des chocs mécaniques et de tout contact avec un corps gras.
N'appliquer l'appareil contre la pierce à usiner que lorsque celui-ci est en marche.
Eviter tout contact avec des accessoires en rotation.
■ Observer le sens de rotation de l'accessoire. Tenir l'appareil de telle sorte que les étincelles ou la poussière de meulage soient projétées dans la direction opposée à celle du corps.
La rectification des métaux génére des étincelles. Veiller à ce que personne ne soit exposé à un danger. En raison du risque d'incendie, aucune matière inflammable ou combustible ne doit se trouver dans la zone de projection des étincelles.

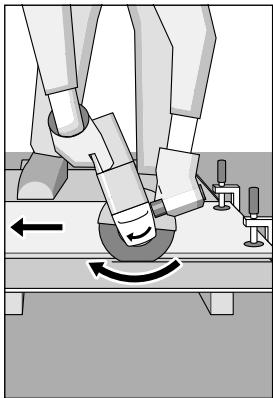

■ Attention lors des travaux de tronçonnage dans des murs portants par exemple : voir les remarques concernant les normes de construction.
Le blocage du disque de tronçonnage provoque de fortes réactions au niveau de l'appareil. Dans ce cas-là, arrêter immédiatement l'appareil.
Faire attention aux dimensions des meules. L'alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Ne jamais utiliser de disques à tronconner pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronconner.
Respecter les instructions du fabricant concen-nant le montage et l'emploi des accessoires.
Attention! Par inertie, les accessoires continu de tourner quelques instants après l'arret de l'appareil.
Ne pas fixer l'appareil dans un etau.
Ne jamais permettre aux enfants d'utiliser cet apparéil.
■ Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d'origine prevus pour cet apparéil sont utilisés.
Indications concernant les normes de construction
Les fentes dans des murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays.
Ces directives doivent être respectées scrupl-leusement. Avant de commencer le travail, consulter l'architecte compétent ou la direction responsable des travaux.
Montage des dispositifs de protection
Avant toute intervention sur l'appareil propre dit, toujours-retirer la fiche du câble d'alimentation de la prise de courant.

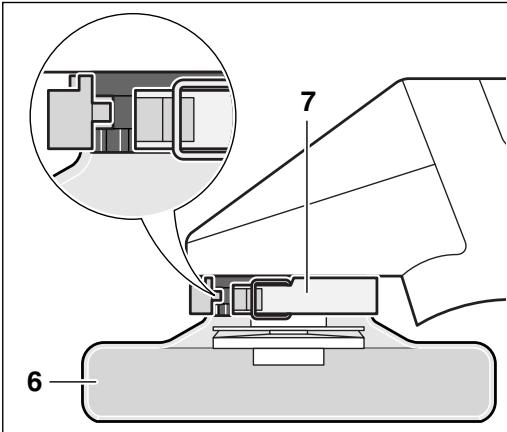

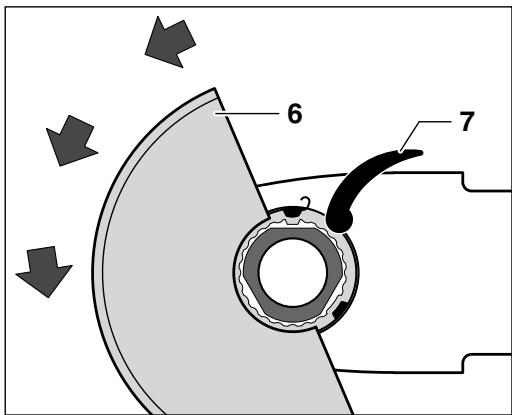

Capot de protection
Le capot de protection 6 doit être monté pour les travaux avec des disques à ébarber et à tronconner.
Ouvrir le levier de serrage 7.
Monter le capot de protection 6 sur le col de la broche de la tete de l'appareil conformément à la figure. Les cames de codage se trouvant sur le capot de protection doivent coïncider avec les encoches du col de la broche.
Monter le capot de protection sur le col de la broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'appareil et que les cames de codage prennent dans la rainure périphérique du col de la broche.
Toumer le capot de protection 6 dans le sens inverse des aiguilles d'une montre pour lemettre dans la position requise (position de travail).
Régler le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.
Remarque: Les cames de codage se trouvant sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d'appareil peut être monté.
Le montage s'effectue dans l'ordre inverse.
Poignée supplémentaire
Pour tous les travaux avec l'appareil, l'utilisation de la poignee supplémentaire 3 est obligatoire.
En fonction du mode de travail, visser la poignée supplémentaire 3 du côté droit ou gauche de la tête de l'appareil.
Poignée supplémentaire amortissant les vibrations
VIBRATION CONTROL
La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus/agréable en toute sécurité.
Aucune modification ne doit etre effec-tuée sur la poignee supplémentaire.
Ne plus continuer à utiliser une poignée supplémentaire endommagée.
Protège-main
Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la Brosse boisseau 16/la Brosse circulaire/le plateau à lamelles, il est recommandé de monter le protège-main 12 (accessoire). Le protège-main 12 est fixé avec la poignée supplémentaire 3.
Montage des accessoires
Avant toute intervention sur l'appareil propre dit, toujours-retirer la fiche du câble d'alimentation de la prise de courant.
N'utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l'appareil.
Les disques à ébarber et à tronconner chauffent ennormément durant le travail ; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Nettoyer la brochure porte-otutil et toutes les pièces à monter. Afin de serrer et de desserrer les outils, bloquer la brochure porte-otutil 5 à l'aide de la touche de blocage de la brochure 4.
N'appuyer sur la touche de blocage de la broche 4 qu'aupres avoir attendu I'arrêt complet de la broche porte-outil!
Disque à ébarber/à tronçonneur
Faire attention aux dimensions des meules. L'alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Lors de l'utilisation d'un disque de tronçonnage diamanté, veiller à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque de tronçonnage diamanté coincide avec le sens de rotation de l'appareil (la flèche qui se trouve sur la tête de l'appareil en indique le sens de rotation).
Pour le montage, voir figure.
Visser l'écrou de serrage 10 et serrer à l'aide de la clé à ergots (voir chapitre « Ecrou à serrage rapide »).
Bride de fixation pour broche porteoutil M 14
Dans la bride de fixation 8, il y a une rondelle elastique (piece en matière plastique) se trouvant autour de l'ergot de centrage.
Au cas ou cette rondelle élastique ferait défaut ou qu'elle serait endommagée, il faut absolument la replacer (Référence 1600 210 039) avant de monter la bride de fixation 8.
Bride de fixation pour broche porteoutil M 10
La bride de fixation 19 peut etre utilise des deux cotés. Afin d'utiliser les disques à tronconner diamantés, il faut monter la bride de fixation, tournée de 180^ , sur la broche porte-outil 5.
L'alésage du disque à tronçonnner diamanté (Ø 20 mm) doit correspondre exactement à celui de l'ergot de centrage de la bride de fixation 19.
Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Après avoir monté l'outil et avant demettre l'appareil en fonctionnement,contrôler si l'outil est correctementmonté et s'il peut tourner librement.
Plateau à lamelles
(pourbrocheporte-outilM14)
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12. Monter la bride de fixation spéciale 8 (accessoire, reférence 2 605 703 028) et le plateau à la melles sur la broche porte-outil 5. Visser l'écroude serrage 10 et serrer à l'aide de la clé à ergots.
Plateau de ponçage en caoutchouc 13
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12.
Pour le montage, voir figure.
Visser l'écrou de serrage 15 et serrer à l'aide de la clé à ergots.
Brosse boisseau 16/brosse circulaire
(pourbrocheporte-outilM14)
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12.
L'accessoire doit être visse sur la broche porteoutil 5 de telle sorte qu'il repose solidement sur la bride se trouvant au bout de la broche. Serrer à l'aide d'une clé à fourche.

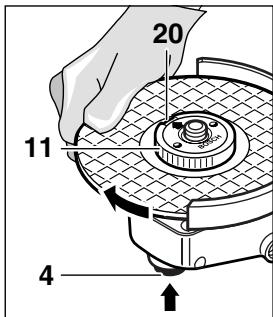

Ecrou de serrage rapide SDS-clic
(pourbrocheporte-outilM14)
Au lieu d'utiliser l'écrou de serrage 10, il est possible d'utiliser l'écrou de serrage rapide 11 (accessoire). Les accessoires peuvent être montés sans avoir recours à des outils de montage.
L'écrou de serrage rapide 11 ne doit être utilisé qu'avac les disques à ébarber et à tronçonne.
N'utiliser qu'un écrou de serrage rapide 11 en parfait état et non endommagé.
Lors du vissage, veiller à ce que la face imprimée ne soit pas orientée vers la meule, la flèche doit montré sur la marque 20.

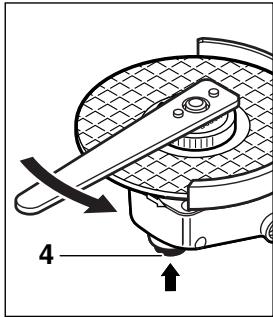

Bloquer la brochure porte-outil a l'aide de la touche de blocage de la brochure 4. Bien serrer l'écrou à serrage rapide par un mouvement de rotation de la meule dans le sens des aiguilles d'une montre.
Un écrou de serrage rapide non endomagé qui a été correctement fixé peut être desseré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.
Ne jamais desserrer un écrou de serrage rapide bloqué au
moyen d'une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à la description donnée sur la figure.

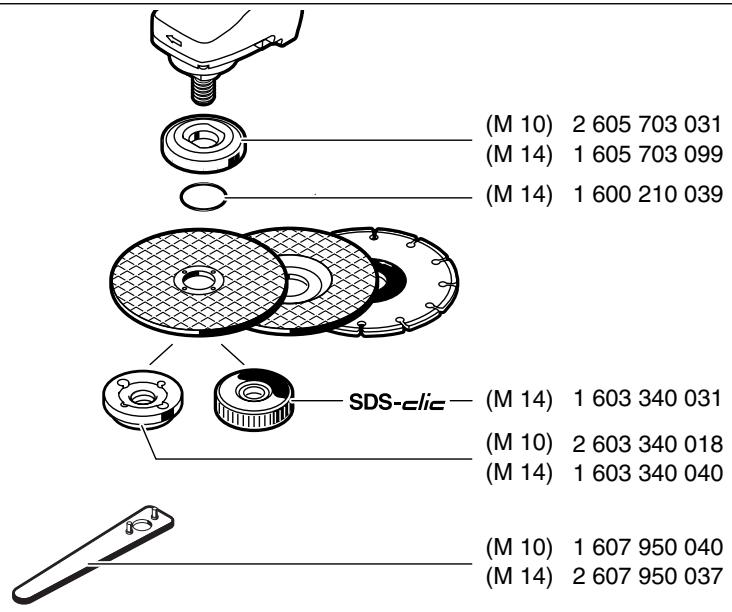

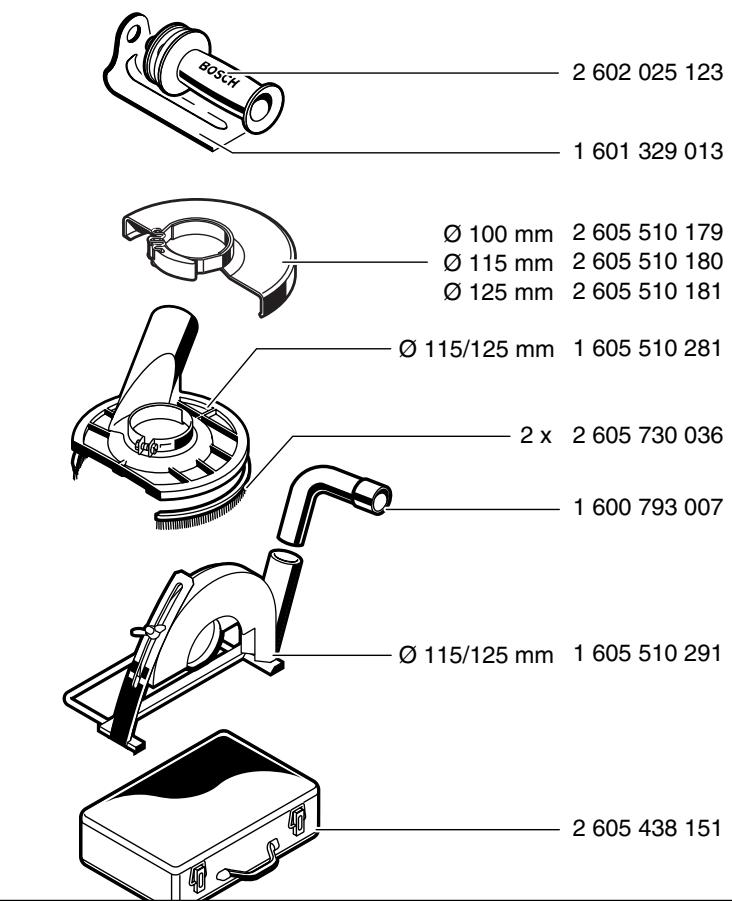

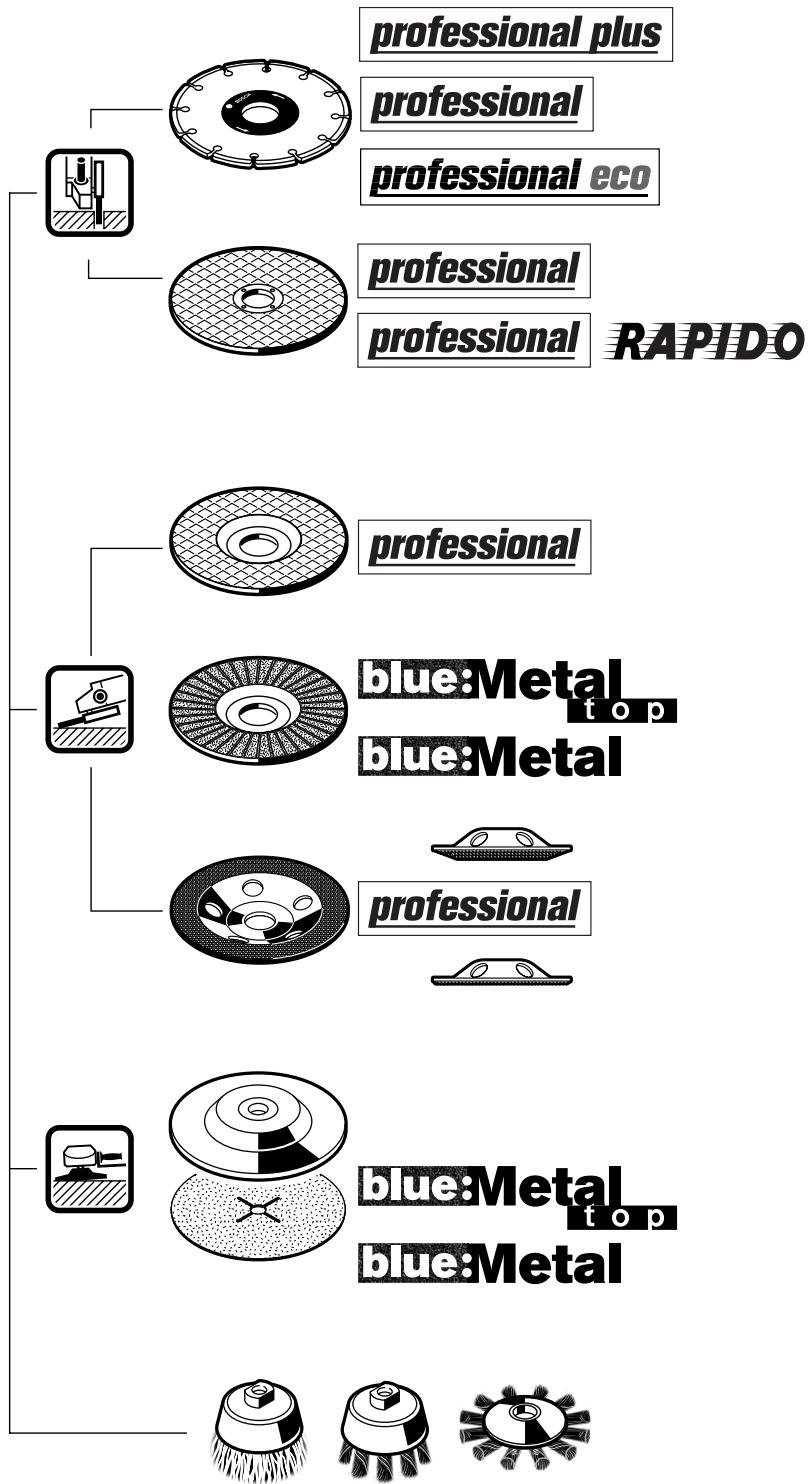

Accessoires autorisés
Tous les accessoires figurant dans ces instructions d'utilisation peuvent être utilisés.
Le nombre de tours par minute admissible [tr/min] ou la vitesse circonférentielle [m / s] des outils utilisés doit correspondre au moins aux indications figurant sur le tableau.
En conséquence, faire toujours attention au nombre de tours par minute/à la vitesse circconférentielle admissible figurant sur l'éti-quette de l'outil.
| max. [mm] | [mm] | [tr/min] | [m/s] | ||
| D | b | d | |||
| b d | 100 | 6 | 22,2 | 11 000 | 80 |
| 115 | 6 | 22,2 | 11 000 | 80 | |
| 125 | 6 | 22,2 | 11 000 | 80 | |
| D | 100 | - | - | 11 000 | 80 |
| 115 | - | - | 11 000 | 80 | |
| 125 | - | - | 11 000 | 80 | |
| b d | 70 | 30 | M 10 | 11 000 | 45 |
| 75 | 30 | M 14 | 11 000 | 45 | |
Mise en service
Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l'appareil. Les apparèils fonctionnant sous 230 V peuvent également être utilisés sous 220 V.
Mise en fonctionnement/Arrêt
Afin de mettre l'appareil en fonctionnement, pousser l'interrupteur Marche/Arrêt 1 vers l'avant.
Pour bloquer l'interrupteur Marche/Arrêt 1, le presser dans cette position vers le bas jusqu'à ce qu'il s'encliquette.
Afin d'arrête l'appareil, relâcher l'interrupteur Marche/Arrêt 1 ou exercer une pression sur la partie arrrière de l'interrupteur.
Essai de marche!
Contrôler les accessoires avant de les utilisér. L'accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l'accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser d'accessoires endommagés, déséquilibrés ou générant des vibrations.
Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
L'électronique constante permet de maintainir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.
Protection de surcharge (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
Le moteur s'arrête en cas de surcharge. Réduire immédiatement la sollicitation de l'appareil et le laisser tourner en marche à vide à la vitesse de rotation la plus élevé possible pendant 30 secondes env. afin de le laisser refroidir.
Présélection de la vitesse de rotation (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
Présélectionner la vitesse de rotation nécessaire au moyen de la molette de prépréglage 2 conformément aux indications données sur le tableau qui suit le chapitre « Caracteristiques techniques » (indications à titre de referencia).
Instructions d'utilisation
Serrer la pièce au cas où elle ne serait pas assez lourde et risquérait de bouger.
Ne pas trop solliciter l'appareil qui risque sinon de s'arreter.
■ Les disques à ébarber et à tronçonneur chauffent ennormément durant le travail; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Travaux de meulage
Lors de travaux de meulage, vous obtiendrez lesassageurs résultats en approchant l'appareil avec un angle de positionnement de 30^ à 40^ . Guider l'appareil de façon reguliere et en exerçant une pression moderée. Ceci évite un rechauffement excessif de la piece à travailler, elle ne change pas de couleur et il n'y a pas de stries.
Ne jamais utiliser de disques à tronconner pour des travaux de meulage.
Plateau à lamelles
Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils (rectification des contours).
Les plateaux à lamelles ont une durée de vie nettement plus élevé, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les feuilles abrasives.
Travaux de tronçonnage
Lors de travaux de tronçonnage, ne pas exercer de pression, ne pas incliner ni oscillator. Travailler en appli-quant une vitesse d'avance modérée adaptée au matériel.
Ne pas freiner les disques de tronconnage qui ralentissent en exerçant une pression laterale.
L'important, c'est la direction dans laquelle on effectue le travail de tronconnage.
L'appareil doit tous jours travailler en sens opposé; en conséquence, ne pas guider l'appareil dans l'autre sens! Sinon, il y a risque qu'il sorte de la ligne de coupe de manière incontrlée.
Lors du tronçonnage de profils et de tuyaux carres, il convient de positionner l'appareil sur la plus petite section.
Tronçonnage de pierres
L'appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.
Le moyen est d'utiliser un disque de tronçonnage diamanté. Pour empêcher les inclinaisons, utiliser le chariot de guidage 17 avec le capot de protection spécial à aspiration de poussières.
N'utiliser l'appareil qu'avac une aspiration de poussieres. Porter aussi un masque de protection anti-poussieres.
L'aspirateur doit être homologué pour l'aspiration des poussières de pierre.
La société Bosch vous offre des aspi- rateurs appropriés.
Mettre l'appareil en fonctionnement et le positionner avec la partie avant du chariot de guidage sur la piece à travailler.
Travailler en appliquant une vitesse d'avance moderée adaptée au matériel (voir figure).
Lors du tronçonnage de matérielles particulièrement durs, par exemple le beton avec une teneur elevée en cailloux, le disque de tronçonnage diamante risque détre surchauffé et de subir ainsi des dommages. Une couronne d'étincelles autour du disque de tronçonnage diamanté en est le signe.
Dans ce cas-là, interrompre le processus de tronçonnage et laisser tourner pendant quelque temps le disque à tronçonnage diamanté sans sollicitation et en marche à vide afin de le laisser refroidir. Un ralentissement perceptible du rythme de travail et une couronne d'étincelles circonférantielle constituent des indices d'emoussage du disque de tronçonnage diamante. Il peut être aiguisé de nouveau en coupant dans un matériel abrasif (p. ex. brique de sable calcaire).
Nettoyage et entretien
Avant toute intervention sur l'appareil proprement dit, toujoursPTRirer la fiche du cable d'alimentation de la prise de courant.
Pour obtenir un travail sur et satisfaisant, nettoyer régulierement l'appareil ainsi que ses ouïes de refroidissement.
Dans certaines conditions d'exploitation délicates, pendant l'usinage de métaux, de la poussière conductrice d'électricité peut se déposer à l'intérieur de l'appareil et ainsi en alterer l'isolement de protection. Si tel est le cas, Bosch recommende l'emploi d'un dispositif d'aspiration stationnaire, de souffler féquement dans les ouïes de refroidissement et de monter en amont un disjoncteur différentiel.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avaitGBT un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agrée pour outillage Bosch.
Pour toute commande de renseignements ou commande de pieces de rechange, nous préciser impérativement le numéro de referencia à dix chiffres de la machine.
Instructions de protection de l'environnement
Récupération des matières premières只不过 qu'élimination des déchets
Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacune une voie de recyclage appropriée.
Ce manuel d'instructions a ete fabriqué à partir d'un papier recyclé bianchi sans chlore.
Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.
ServiceAprès-Ventec
Vous trouvez des vues éclatées ainsi que des informations concernant les pieces de rechange sous: www.bosch-pt.com
France
Information par Minitel 11
Nom : Bosch Outillage
Loc : Saint Ouen
Dépt : 93
B.P. 67-50, Rue Ardoin
93402 St. Ouen Cedex
Service conseil client. 0143 11 9002
Numero Vert. 0800055051
Belgique
路 +32(0)2/5255143
Fax. +32 (0)2/525 54 20
E-Mail: Outillage.Gereedschappen@be.bosch.com
Suisse
+41(0)1/8471616
Fax. +41 (0)1/8 47 16 57
Service conseil client. 0800551155
Cé Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE.
Dr. Egbert Schneider
Sous réserve de modifications
Characteristicasétécnicas
