BEDIENUNGSANLEITUNG PWS 9-125 CE BOSCH

Winkelschleifer		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestellnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Nennaufnahme *	[W]	700	720	720	720
Abgabeleistung *	[W]	390	400	400	400
Leerlaufdrehzahl	[mi:n-1]	11 000	11 000	11 000	11 000
Schleifscheiben-Ø, max.	[mm]	115/125	100	115	125
Schleifspindelgewinde		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Drehzahlvorwahr		-	-	-	-
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Winkelschleifer		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestellnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Nennaufnahme *	[W]	720	800	850	900
Abgabeleistung *	[W]	400	420	430	440
Leerlaufdrehzahl	[miin-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	115/125	125	125	125
Schleifspindelgewinde		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Drehzahlvorwahl		-	●	●	●
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Bitte die Bestellnummer Ihr Maschine beachten. Die Handelsbezeichnungen einzeln Maschinen konnen varieren.
* Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Drehzahlvorwahl (Typ CE)

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppscheibe	6
Stein*	Trennen*	Trennscheibe und Führungsschlitten	6

*Trennen von Gestein ist nur mit Führungsschlitten zulässig (Zubehor).

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.

Für Geräte mit elektronischer Steuerung: Mit zulässigen Schleifwerkzeugen kann das Gerät zum Schleifen und Polieren verwendet werden.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 50 144.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 88 dB (A); Schalleistungspegel 101 dB (A). Gehorschutz/TRagen!

Die bewertete Beschleunigung beträgt typischer-weise 5,0m / s^2

Bei der Verwendung des vibrationsdampfenden Zusatzgriffes ist die Hand-Arm-Vibration am Zusatzgriff typischerweise niedriger als 2,5m / s^2

Geräteelemente

1 Ein-/Ausschalter
2 Stellrad Drehzahlvorwahl (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3Zusatzgriff
4 Spindel-Aretiertaste
5 Schleifspindel
6 Schutzhaube
7 Spannhebel
8 Aufnahmeflansch (bei M 14-Schleifspindel mit O-Ring)
9 Schrupp-/Trennscheibe
10 Spannmutter
11 Schnellspannmutter SDS-clic (fur M 14-Schleifspindel)*
12 Handschutz
13 Gummischleifteller
14 Schleifblatt
15 Rundmutter
16 Topbürste
17 Führungsschlitten mit Absaugschutzhaube
18 Diamant-Trennscheibe
19 Aufnahmeflansch M 10
* Abgebildetes oder beschriebenes Zubehör führt teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

Gefahrloses Arbeiten mit dem Gerat ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lessen und die darin enthaltenen Anweisungen strikt be

folgen. Zusätzlich mussen die allgemeinen Sicherheitschinweise im beigefugten Heft befolgrt werden. Lassen Sie sich vor dem ersten Gebrauch practisch einweisen.

Schutzbrille und Gehorschutz tragen.
Tragen Sie zur Sicherheit auch weitere Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze.
■ Beim Arbeitsen entstehende Stäube konnen gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.

Zum Beispiel: Manche Stäube gelten als krebserrend. Geeignete Staub-/Späneab-saugung verwenden und Staubschutzmaske trag.

Leichtmetallstaub kann brennen oder explodieren. Arbeitsplatz stets sauber halten, weil Materialmischungenalanders gefährlich sind.
■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern那么简单 den Netzsteckerziehen. Gerät niemals mit beschädigtem Kabel benutzen.
Geräte, die im Freien verwendet werden, über einen Fehlerstrom-(Fl-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden.
■ Beim Arbeitsen das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
■ Kabel immer nach hinten vom Gerät wegführren.
Das Gerät vor dem Ablegen immer ausschalten und warten bis das Gerät zum Stillstand gekommen ist.
■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

Das Geratarfur Trockensnitt/Trockenschliff verwendet werden.
■ Bei allen Arbeitsen mit dem Gerät muss der Zusatzgriff 3 montiert sein.
Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsfuhrenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Fur Arbeitern mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeitern mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe wird empfohlen, den Handschutz 12 (Zubehör) zu montieren.
■ Beim Bearbeiten von Stein eine Staubabsaung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungs-schlitten zu verwenden.
Asbesthaltiges Materialarf nichtbearbeitet werden.
Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführren. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.
Schleifwerkzeug vor Schlag, Stoß und Fett schützen.
Das Gerät nur eingeschaltet gegen das Werkstück führen.
Hände weg von rotierenden Schleifwerkzeugen.
Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körperper weg fliegen.

■ Beim Schleifen von Metallen entstehen Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden.
Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik.
■ Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In thisem Fall Gerät sofort ausschalten.
■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden.
■ Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen.
■ Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten.
Vorsicht! Schleifkörper lauft nach dem Ausschalten des Gerätes noch nach.
Gerat nicht im Schraubstock festspannen.
■ Niemals Kindern die Benutzung des Gerätes gestatten.
Bosch kann nur dann eine einwandfrei Funktion des Gerätes zuschern, wenn das für diese Gesät vorgesehene Original-Zubehör verwendet wird.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

These Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rateziehen.

Schutzvorrichtungen montieren

Vor allen Arbeiten am Gerät Netzsteckerziehen.

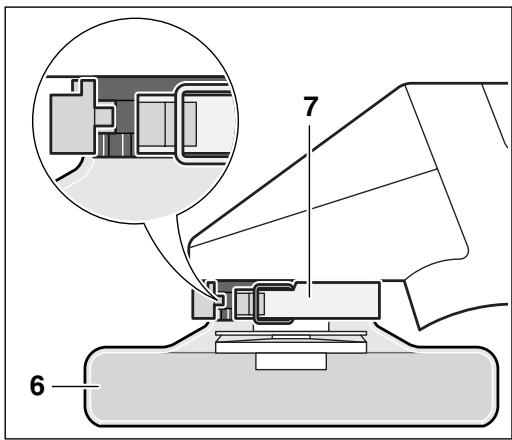

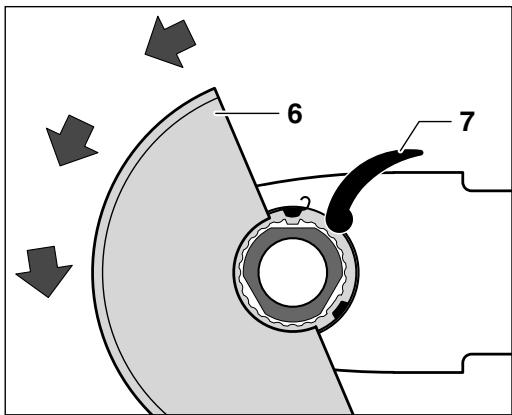

Schutzhaube

Fur Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein.

Den Spannhebel 7 öffnen.

Die Schutzhaube 6 der Abbildung entsprechend auf den Spindelhals des Gerätekopfes setzen. Die Codiernocken der Schutzhaube müssen mit den entsprechenden Aussparungen am Spindelhals übereinstimmen.

Die Schutzhaube auf den Spindelhals aufrücken bis der Bund der Schutzhaube am Flansch des Gerätes aufsitzt und die Codiernocken in die umlaufende Nut am Spindelhals greifen.

Die Schutzhaube 6 entgegen dem Uhrzeigersinn in die erforderliche Stellung (Arbeitsposition) dren.

Die Schutzhaube 6 so einstellen, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Hinweis: Die Codiernocken an der Schutzhaube 6 stellen sich, dass nur eine zum Gerätyp passende Schutzhaube montiert werden kann.

Demontage in umgekehrter Reihenfolge.

Zusatzgriff

■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff 3 montiert sein.

Den Zusatzgriff 3 abhängig von der Arbeitsweise rechts oder links am Gerätekopf einschrauben.

VibrationsdampfenderZusatzgriff

VIBRATION

CONTROL

Der vibrationsdämpfende Zusatzgriff ermittelcht ein vibrationsarmes und damit ein angenehmeler und sicheres Arbeiten.

Keinerlei Veränderungen am Zusammengriff vornehmen.

Einen beschädigten Zusatzgriff nicht weiter verwenden.

Handschutz

Für Arbeitsen mit dem Gummischleifteller 13 oder mit der Topbfürste 16/Scheibenbürste/Fächerschleifscheibe wird empfohlen, den Handschutz 12 (Zubehör) zu montieren. Der Handschutz 12 wird mit dem Zusammengriff 3 befestigt.

Schleifwerkzeuge montieren

Vor allen Arbeiten am Gerät Netzsteckerziehen.

Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehwahl des Gerätes.

Schrupp- und Trennscheiben werden beim Arbeiten sehr heißt; nicht anfassen bevor sie abgekühlt sind.

Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösener Schleifwerkzeuge die Schleifspindel 5 feststellen mit der Spindel-Arretiertaste 4.

Die Spindel-Arretiertaste 4 nur bei stillstehender Schleifspindel betätigten!

Schrupp-/Trennscheibe

Abmessungen der Schleifscheiben beachten. Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden.

Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrrichtungspfeil auf der Diamant-Trennscheibe und die Drehrrichtung des Gerätes (Drehrrichtungspfeil auf dem Gerätekopf) übereinstimmen.

Montage siehe Bildseite.

Die Spannmutter 10 aufschrauben und mit dem Zweilochschluss festziehen (siehe Abschnitt „Schnellspannmutter").

Aufnahmeflansch für Schleifspindel M 14

Im Aufnahmeflansch 8 ist um den Zentrierbund ein O-Ring (Kunststoffteil) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1600 210 039), bevor der Aufnahmeflansch 8 montiert wird.

Aufnahmeflansch für Schleifspindel M 10

Der Aufnahmeflansch 19 ist beidseitig verwendbar. Für Diamant-Trennscheiben muss erum 180^ gedreht auf die Schleifspindel 5 gesetzt werden.

Die Bohrung der Diamant-Trennscheibe (Ø 20 mm) muss ohne Spiel zum Zentrierbund des Aufnahmeflansches 19 passen.

Keine Reduzierstücke oder Adapter verwenden.

Nach der Montage des Schleifwerkzeuges vor dem Einsatz prufen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.

Fächerschleifscheibe (Schleifmopteller)

(für M 14-Schleifspindel)

Je nach Anwendung ggf. die Schutzhaube 6 ab-nehmen und den Handschutz 12 montieren. Speziellen Aufnahmeflansch 8 (Zubehör, BestellNr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 5 setzen. Die Spannmutter 10 aufschrauben und mit dem Zweilochsclüssel festziehen.

Gummi-Schleiteller 13

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.

Montage siehe Bildseite.

Die Rundmutter 15 aufschrauben und mit dem Zweilochschluss festziehen.

Topfbürste 16/Scheibenbürste

(fur M 14-Schleifspindel)

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.

Das Schleifwerkzeug muss sich so welt auf die Schleifspindel 5 aufschrauben setzen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Mit Gabelschlüssel festziehen.

Schnellspannmutter SDS-clic

(für M 14-Schleifspindel)

Anstelle der Spannmutter 10 kann die Schnellspannmutter 11 (Zubehör) verwendet werden. Schleifwerkzeuge setzen sich dann ohne Werkzeug montieren.

Die Schnellspannmutter 11 scarf nur fur Schrupp- und Trennscheiben verwendet werden.

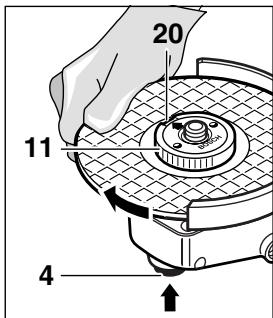

Nur einwandfrei, unbeschädigte Schnellspannmutter 11 verwenden.

Beim Aufschauben darauf auf achten, dass die beschrifftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 20 zeigen.

Die Schleifspindel feststellen mit der Spindel-Aretiertaste 4. Die Schnellspannmutter durch kraftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.

Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutterlässt sich durch Drehendes Rändelringes entgegen dem Uhrzeigersinn von HandLOSEN.

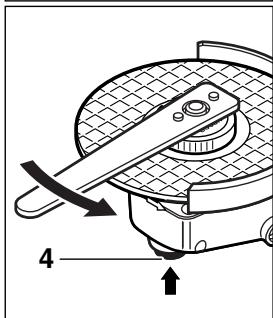

Eine festsitzende Schnellspannmutter nie mit einer Zange losen, sondern Zweilochschlussel verwenden. Den Zweilochschlussel wie im Bild gezeigt ansetzen.

Zulässige Schleifwerkzeuge

Verwendet werden können alle in dieser Bedienungsanleitung genommen Schleifwerkzeuge.

Die zulässige Drehzahl [^-1] bzw. Umfangsgeschwindigkeit [m / s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.

Deshalb stets die zulässige Drehzahl/Umfangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Inbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 1 nach vorn schieben.

Zum Feststellen den Ein-/Ausschalter 1 vorn niederrücken bis er einrastet.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 1 loslassen bzw. halten niederrücken.

Probelauf!

Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen konnen. Probelauf mindestens 30 Sekunden ohne Belastung durchführten. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

Konstantelektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gemeinsame Arbeitsleistung.

Überlastschutz (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bei Überlastung bleibt der Motor stehen. Gerät sofort entlasten und unbelastet bei hochster Leerlaufdrehzahl ca. 30 Sekunden abkühlen lasen.

Drehzahlvorwahl (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Die erforderliche Drehzahl mit dem Stellrad 2 gemäß der Tabelle nach dem Abschnitt „GeräteKennwerte" vorwahlen (Anhaltswerte).

Arbeitshinweise

Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt.
Das Gerät nicht so stark belasten, dass es zum Stillstand kommt.
Schrupp- und Trennscheiben werden beim Arbeiten sehr heißt; nicht anfassen bevorsie abgekühlt sind.

Schruppschleifen

Mit Anstellwinkel von 30^ bis 40^ erreicht man beim Schruppen das Beste Ergebnis. Gerät mit mäbigem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu heiβ, verfarbt sich nicht, und es gibt keine Rillen.

Niemals Trennscheiben zum Schruppen verwenden.

Fächerschleifscheibe (Schleifmocteller)

Mit der Fächerschleifscheibe (Zubehor)lassen sich auch gewöblte Oberflächen und Profile (Konturenschiff)bearbeiten.

Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleifttemperaturen.

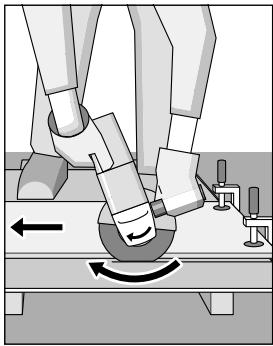

Trennschleifen

Beim Trennschleifen nicht drucken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeiten den Material angepassten Vorschub arbeiten.

Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrücken abbremsen.

Wichtig ist die Richtung, in die man trennt.

Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrück wird.

Beim Trennen von Profilen und Vierkantrohren am besten am kleinsten Querschnitt ansetzen.

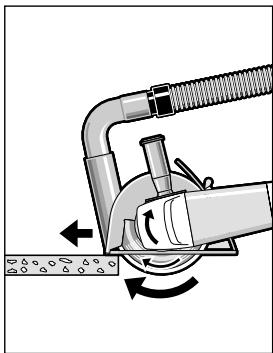

Trennen von Gestein

Das Gerätarf nur für Trockenschnitt/Trockenschliff verwendet werden.

Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Führungsschlitten 17 mit spezieller Absaugschutzhaube benutzen.

Das Gerät nur mit Staubabsaugung betreiben.
Zusätzlich Staubschutzmaske tragen.

Der Staubsauger
muss zum Absaugen
von Gesteinsstabzugelassen sein.

Bosch bietet geeignete Staubsauger an.

Das Gerä einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.

Das Gerät mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub schieben (Bild).

Beim Trennen besonders harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf auf hin.

In thisem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen setzen.

Merklich nachlassender Arbeitsfortschnitt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

Wartung und Reinigung

Vor allen Arbeitsen am Gerät Netzsteckerziehen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfeht sich in solchen Fällen die Verwendung einer stationären Absauganlage,häufiges Ausblasender Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (Fl).

Solle das GerätTOTZ sorgfaltiger Herstellungsund Prüverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle fur Bosch-Elektrowerkzeuge ausfuhren zu halten.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerates angegeben.

Umweltschutz

Rohstoffrückgewinnung statt Mülentsorgung

Gerat, Zubehor und Verpackung sollenen einer umweltgerechten Wiederverwertung zugeführrt werden.

These Anleitung ist aus chlorfrei gefertigem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 01 80 - 3 35 54 99

Fax: [phone] / 20 22 37

Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail:[e-mail]

Schweiz

Service: +41 (0)1/8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater 0800551155

C∈Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Tool Specifications

Angle Grinding		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Order number		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Rated power *	[W]	700	720	720	720
Output power *	[W]	390	400	400	400
No-load speed	[rpm]	11 000	11 000	11 000	11 000
Grinding disc dia., max.	[mm]	115/125	100	115	125
Grinder spindle thread		M 14	M 10	M 14	M 14
Constant Electronic Control		-	-	-	-
Speed Preselection		-	-	-	-
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Angle Grinding		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Order number		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Rated power *	[W]	720	800	850	900
Output power *	[W]	400	420	430	440
No-load speed	[rpm]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Grinding disc dia., max.	[mm]	115/125	125	125	125
Grinder spindle thread		M 14	M 14	M 14	M 14
Constant Electronic Control		-	●	●	●
Speed Preselection		-	●	●	●
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

6 +64 (0)9 / 47 86 158

Fax. +64 (0)9 / 47 82 914

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
