MODE D'EMPLOI PST 670 L BOSCH
Consignes de sécurité
Avertissements de sécurité généraux pour l'outil
! AVERTISSEMENT
Lire tous les avertissements de sécurité et
toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).
L'usage d'un RCD réduit le risque de choc électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Instructions de sécurité pour scies sauteuses
▶ Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d'un contact avec la lame de scie, il y a risque de blessures.
▶ Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où l'outil se coincide dans la pièce.
▶ Veiller à ce que la plaque de base 5 repose bien sur le matériau lors du sciage. Une lame de scie coincée peut casser ou entraîner un contrecoup.
Une fois l'opération terminée, arrêter l'outil électroportatif et ne retirer la lame de scie du tracé que lorsqu'elle est complètement à l'arrêt. Ainsi, un contrecoup est empêché et l'outil électroportatif peut être déposé de manière sûre.
N'utiliser que de lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se casser ou causer un contre-coup.
Une fois l'appareil arrêté, ne pas freiner la lame de scie en exerçant une pression latérale. La lame de scie peut être endommagée, se casser ou causer un contrecoup.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
▶ Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
- Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil électroportatif.
▶ Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.
Consignes de sécurité pour les appareils laser (PST 670 L/PST 700 PEL)
▶ Attention – si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition au rayonnement dangereuse.

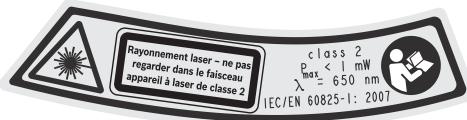

S'assurer que les panneaux d'avertissement se trouvant sur l'outil électroportatif soient toujours lisibles.
Cet outil électroportatif est fourni avec une plaque d'avertissement en langue anglaise (dans la représentation de l'outil électroportatif se trouvant sur la page des graphiques elle est marquée du numéro 18).
Avant la première mise en service, recouvrir le texte anglais de la plaque d'avertissement par l'autocollant fourni dans votre langue.
▶ Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet outil électroportatif génère des rayonnements laser Classe laser 2 suivant EN 60825-1. D'autres personnes peuvent être éblouies.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux reconnaître le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.
▶ Ne pas laisser les enfants utiliser l'outil électrique sans surveillance. Ils risqueraient d'éblouir par mégarde d'autres personnes.
▶ Retirer le module laser de l'outil électroportatif quand vous utilisez l'outil électroportatif de manière stationnaire ou quand vous sciez une pièce par dessous. Lors de ces travaux, le faisceau laser peut facilement vous éblouir.
Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
L'appareil est conçu pour effectuer, sur un support rigide, des découpes et coupes dans le bois, les matières plastiques, le métal, le caoutchouc et les plaques en céramique. Il est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à 45°. Respecter les recommandations d'utilisation des lames de scie.
Eléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.
1 Bouton de blocage de l'interrupteur Marche/Arrêt
2 Interrupteur Marche/Arrêt
3 Tuyau d'aspiration*
4 Tubulure d'évacuation des poussières
5 Plaque de base
6 Levier de réglage du mouvement pendulaire (PST 700 PE/PST 700 PEL)
7 Commutateur pour dispositif de soufflerie
8 Porte-lame
9 Guide-lame à rouleau
10 Lame de scie*
11 Capot pour aspiration*
12 Protège-mains
13 Interrupteur Marche/Arrêt ligne laser (PST 670 L/PST 700 PEL)
14 Module laser (PST 670 L/PST 700 PEL)
15 Piles (PST 670 L/PST 700 PEL)
16 Couvercle du compartiment à piles (PST 670 L/PST 700 PEL)
17 Blocage du couvercle du compartiment à piles (PST 670 L/PST 700 PEL)
18 Plaque d'avertissement de laser (PST 670 L/PST 700 PEL)
19 Orifice de sortie du faisceau laser (PST 670 L/PST 700 PEL)
20 Lunettes de vision du faisceau laser*
21 Pare-éclats*
22 Fixation du guide-lame à rouleau (PST 670 L)
23 Vis
24 Fixation de la plaque de base (PST 700 PE/PST 700 PEL)
25 Graduation angles d'onglet
26 Guidage pour la butée parallèle
27 Vis de blocage pour la butée parallèle*
28 Butée parallèle avec dispositif pour coupes circulaires*
29 Tige de centrage pour la butée parallèle*
* Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard. Vous trouverez les accessoires complets dans notre programme d'accessoires.
Bruits et vibrations
| | PST 670 L | PST 700 PE | PST 700 PEL |
| Valeurs de mesure déterminées conformément à EN 60745. |
| Les mesures réelles (A) des niveaux sonores de l’appareil sont |
| Niveau de pression acoustique | dB(A) | 89 | 87 | 87 |
| Niveau d’intensité acoustique | dB(A) | 100 | 98 | 98 |
| Incertitude K= | dB | 1,5 | 3 | 3 |
| Porter und protection acoustique ! |
| Valeurs totales des vibrations (somme de vecteurs de trois sens) relevées conformément à EN 60745 : |
| Sciage de bois : |
| Valeur d’émission vibratoire ah | m/s2 | 10 | 7,5 | 7,5 |
| Incertitude K | m/s2 | 1,5 | 1,5 | 1,5 |
| Sciage de tôle métallique : |
| Valeur d’émission vibratoire ah | m/s2 | 11 | 9,0 | 9,0 |
| Incertitude K | m/s2 | 3 | 1,5 | 1,5 |
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire.
L'amplitude d'oscillation représente les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail.
Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Caractéristiques techniques
| Scie sauteuse | | PST 670 L | PST 700 PE | PST 700 PEL |
| N° d'article | | 3 603 D13 1.. | 3 603 D13 4.. | 3 603 D13 5.. |
| Module laser | | ● | - | ● |
| Commande du nombre de courses | | - | ● | ● |
| Mouvement pendulaire | | - | ● | ● |
| Puissance absorbée nominale | W | 500 | 530 | 530 |
| Puissance utile | W | 270 | 290 | 290 |
| Nombre de courses à vide n_0 | tr/min | 3100 | 500–3100 | 500–3100 |
| Course | mm | 20 | 20 | 20 |
| Profondeur de coupe max. | | | | |
| - dans le bois | mm | 67 | 70 | 70 |
| - dans l'aluminium | mm | 10 | 12 | 12 |
| - dans l'acier (non-allié) | mm | 3 | 4 | 4 |
| Angle de coupe (gauche/droite) max. | ° | 45 | 45 | 45 |
| Poids suivant EPTA-Procédure 01/2003 | kg | 1,9 | 2,0 | 2,0 |
| Classe de protection | | ☐/II | ☐/II | ☐/II |
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
Module laser (PST 670 L/PST 700 PEL)
| Type de laser | nm | 650 |
| mW | <1 |
| Classe laser | | 2 |
| Température de fonctionnement et de stockage | °C | 0...+40 |
| Piles | | 3 x 1,5 V (LR44) |
PST 700 PE: Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
PST 670 L/PST 700 PEL: Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745, EN 60825-1 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Montage/changement de la lame de scie
- Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
▶ Porter toujours des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Choix de la lame de scie
Vous trouverez un tableau des lames de scie recommandées à la fin de ces instructions d'utilisation. Ne monter que des lames de scie à queue à une came (tige T) ou des lames de scie à tige universelle 1/4" (tige U). La lame de scie ne devrait pas être plus longue que nécessaire pour la coupe prévue.
Pour scier des courbes serrées, utiliser des la- mes de scie fines.
Nettoyez la queue de la lame de scie avant de la mettre en place. Une queue sale ne peut pas être fixée de manière sûre et ferme.
PST 700 PE/PST 700 PEL: Si nécessaire, enlever le capot 11 (voir « Capot »).
Pousser le porte-lame 8 vers le haut dans le sens de la flèche. Pousser la lame de scie 10 à fond dans le porte-lame (les dents dans le sens de la coupe).
Lors du montage de la lame de scie, veiller à ce que le dos de la lame prenne dans la rainure du guide-lame à rouleau 9.
PST 670 L: Les coupes précises ne sont possibles que quand le guide-lame 9 repose bien sur le dos de la lame de scie, mais ne soit pas trop tendu (la lame de scie 10 ne doit pas être déformée par le guide-lame). Le cas échéant, desserrez la vis 23 et déplacez la fixation 22 du guide-lame de sorte que le guide-lame repose bien sur le dos de la lame de scie. Resserrez la vis 23.
Contrôler si la lame de scie est bien serrée.
Une lame de scie qui n'est pas bien serrée peut tomber et risque de vous blesser.
Pousser le porte-lame 8 vers le haut dans le sens de la flèche et enlever la lame de scie 10.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Si possible, utilisez une aspiration des poussières.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire de la classe de filtre P2.
Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.
Monter le capot 11 avant de raccorder l'outil électroportatif à un dispositif d'aspiration.
Monter le capot 11 sur l'outil électroportatif de sorte que la fixation centrale sur le protègemains 12 et les deux fixations extérieures s'encliquettent dans les encoches sur le carter.
Pour les travaux sans aspiration de poussières ainsi que pour les coupes d'onglet, retirer le capot 11. Pour ce faire, presser le capot au niveau des deux fixations extérieures et le retirer par l'avant.
Raccordement de l'aspiration de poussières
Monter le tuyau d'aspiration 3 (accessoire) sur la tubulure d'aspiration 4. Raccorder le tuyau d'aspiration 3 à un aspirateur (accessoire). Vous trouverez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d'utilisation.
Mettre le dispositif de soufflerie hors fonctionnement quand l'aspiration de poussières est raccordée (voir « Dispositif de soufflerie »).
L'aspirateur doit être approprié au matériau à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spéciaux.
Module laser (PST 670 L/PST 700 PEL)
Mise en place/changement des piles du module laser
Avant la première mise en service, monter les piles fournies 15 dans le module laser 14.
Pour ouvrir le couvercle du compartiment à piles 16, tirer sur le blocage 17 et enlever le couvercle du compartiment à piles. Introduire les piles. Veiller à la bonne position des pôles qui doit correspondre à la figure se trouvant dans le compartiment à piles.
Toujours remplacer toutes les trois piles 15 en même temps. N'utiliser que des piles du type LR44 de la même marque avec la même capacité.
Monter/Retirer le module laser
Enfoncer le module laser 14, les lames se trouvant à l'intérieur, dans les encoches sur le carter de l'appareil électroportatif et le pousser à fond vers le bas.
Pour retirer le module laser, le pousser vers le haut et le retirer du carter ou du porte-laser.
▶ Retirer le module laser de l'outil électroportatif quand vous utilisez l'outil électroportatif de manière stationnaire ou quand vous sciez une pièce par dessous. Lors de ces travaux, le faisceau laser peut facilement vous éblouir.
Le pare-éclats 21 (accessoire) peut éviter que la surface se détache par éclats lors du sciage de bois. Le pare-éclats ne peut être utilisé que pour certains types de lames de scie et pour un angle de coupe de 0°. Lors d'un sciage avec le pare-éclats, la plaque de base 5 ne doit pas être reculée pour un sciage près du bord.
Pousser le pare-éclats 21 par le bas dans la plaque de base 5.
Mise en marche
Mode opératoire
- Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
Réglage du mouvement pendulaire (PST 700 PE/PST 700 PEL)
Le mouvement pendulaire réglable en quatre positions permet d'adapter parfaitement l'amplitude de la lame, l'avance de l'outil de coupe ainsi que l'aspect du tracé des matériaux à travailler.
Le levier de réglage 6 permet de sélectionner le mouvement pendulaire même durant l'utilisation de l'appareil.
sans mouvement pendulaire
petit mouvement pendulaire
mouvement pendulaire
moyen
mouvement pendulaire
important
Le degré du mouvement pendulaire optimal pour chaque utilisation peut être déterminé par des essais pratiques. Les recommandations suivantes s'appliquent :
- Plus le tracé doit être fin et précis, plus le degré du mouvement pendulaire doit être petit ou, le cas échéant, le mouvement pendulaire doit même être arrêté.
-
Pour travailler des matériaux fins (par ex. des tôles), arrêter le mouvement pendulaire.
-
Appliquer un petit degré de mouvement pendulaire pour travailler des matériaux durs (par ex. l'acier).
- Dans des matériaux tendres et dans les coupes en bois en direction de la fibre, il est possible de travailler en appliquant un mouvement pendulaire maximal.
La plaque de base 5 peut être tournée vers la droite ou vers la gauche pour les angles d'onglet allant jusqu'à 45°.
PST 700 PE/PST 700 PEL: Si nécessaire, enlever le capot 11 (voir « Capot »).
PST 670 L: Mettre une lame de scie 10 en place.
Desserrer la vis 23 et pousser la plaque de base 5 légèrement en direction de la tubulure d'aspiration 4.
Pour régler des angles d'onglet précis, la plaque de base dispose à gauche et à droite de crans à 0°, 22,5° et 45°. Basculer la plaque de base 5 suivant la graduation 25 dans la position souhaitée. D'autres angles d'onglets peuvent être réglés à l'aide d'un rapporteur.
Pousser ensuite la plaque de base 5 à fond en direction de la lame de scie 10.
PST 670 L: Déplacer la fixation 22 de sorte que le guide-lame à rouleau 9 repose sur le dos de la lame de scie. Les coupes précises ne sont possible que quand le guide-lame à rouleau repose bien sur le dos de la lame de scie.
Resserrer la vis 23.
Le capot 11 et le pare-éclats 21 ne peuvent pas être utilisés pour les coupes d'onglets.
Pour un sciage près du bord, il est possible de reculer la plaque de base 5.
PST 670 L/PST 700 PEL: Si nécessaire, enlever le module laser 14.
PST 670 L: Mettre une lame de scie 10 en place. Desserrer la vis 23 et pousser la plaque de base 5 à fond en direction de la tubulure d'aspiration 4.
PST 670 L: Déplacer la fixation 22 de sorte que le guide-lame à rouleau 9 repose sur le dos de la lame de scie. Les coupes précises ne sont possible que quand le guide-lame à rouleau repose bien sur le dos de la lame de scie.
Resserrer la vis 23.
Lorsque la plaque de base 5 est reculée, on ne peut travailler avec un angle d'onglet de 0°. Il ne faut pas non plus utiliser la butée parallèle avec dispositif pour coupes circulaires 28 (accessoire) et le pare-éclats 21.
Dispositif de soufflerie
Avec le débit d'air du dispositif de soufflerie 7 la ligne de coupe reste exempte de copeaux.
Mettre le dispositif de soufflerie en fonctionnement : Pour les travaux dans le bois, les matières plastiques et autres matériaux avec grand enlèvement de matière, tourner le commutateur 7 dans la position « I ».
Mettre le dispositif de soufflerie hors fonctionnement : Pour les travaux dans les métaux ainsi que lorsque l'aspiration des poussières est raccordée, pousser l'interrupteur 7 dans la position « 0 ».
Mise en service de l'outil électroportatif
Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Mise en Marche/Arrêt
Pour mettre en fonctionnement l'outil électroportatif, vous appuyez sur l'interrupteur Marche/Arrêt 2.
Pour bloquer l'interrupteur Marche/Arrêt 2 le maintenir appuyé et pousser le blocage 1 vers la droite ou la gauche.
Pour arrêter l'outil électroportatif, vous relâchez l'interrupteur Marche/Arrêt 2. Quand l'interrupteur Marche/Arrêt 2 est bloqué, vous appuyez d'abord sur l'interrupteur Marche/Arrêt, et le relâchez ensuite.
PST 700 PE/PST 700 PEL: En cas de travaux assez longs avec un petit nombre de courses, l'outil électroportatif risque de chauffer fortement. Retirer la lame de scie et faire travailler l'outil électroportatif aux nombre de courses maximal pendant une durée de 3 minutes environ afin de le laisser refroidir.
Commande du nombre de courses (PST 700 PE/PST 700 PEL)
La pression plus ou moins importante exercée sur l'interrupteur Marche/Arrêt 2 permet de régler sans à-coups le nombre de courses de l'outil électroportatif en opération.
Quand l'interrupteur Marche/Arrêt 2 est bloqué, il n'est pas possible de réduire le nombre de courses.
Le nombre de courses dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.
Il est recommandé de réduire le nombre de courses quand la lame de scie est placée sur la pièce à travailler ainsi que pour scier des matières plastiques et de l'aluminium.
Mise en service du module laser (PST 670 L/PST 700 PEL)
▶ Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder dans le faisceau laser, même si vous êtes à grande distance de ce dernier.
Pour mettre en service le laser, appuyer sur la partie supérieure de l'interrupteur 13 (« on »).
Pour éteindre le laser, appuyer sur la partie inférieure de l'interrupteur 13 (« off »).
▶ Eteindre le laser immédiatement après chaque utilisation. Le faisceau laser risque de vous éblouir lors du maniement du module laser (séparé ou monté).
▶ Retirer le module laser de l'outil électroportatif quand vous utilisez l'outil électroportatif de manière stationnaire ou quand vous sciez une pièce par dessous. Lors de ces travaux, le faisceau laser peut facilement vous éblouir.
Après 10 min. de service env., le laser s'arrête automatiquement.
Instructions d'utilisation
Pour travailler de petites pièces ou des pièces minces, utiliser un support stable ou une table de sciage (accessoire).
Module laser (PST 670 L/PST 700 PEL)
Le montage du module laser 14 sur l'outil électroportatif est recommandé si vous voulez scier le long d'un tracé déjà marqué. Monter le module laser sur l'outil électroportatif (voir « Monter/Retirer le module laser ») et, lors du sciage, suivre avec la ligne laser le tracé marqué.
Lors du sciage dans des conditions défavorables (par ex. soleil fort), la visibilité de la ligne laser peut être améliorée en utilisant les lunettes de vision du faisceau laser (accessoire) 20.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux reconnaître le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.
Coupes en plongée (voir images G-H)
▶ Le procédé de coupes en plongée ne peut être appliqué que pour des matériaux tendres tels que le bois, le plaque de plâtre, etc. !
Pour les coupes en plongée n'utiliser que de la- mes de scie courtes. Les coupes en plongée ne sont possible qu'avec un angle d'onglet de 0°.
Positionner l'outil électroportatif avec le bord avant de la plaque de base 5 sur la pièce à travailler sans que la lame de scie 10 ne touche la pièce, et le mettre en fonctionnement. Si l'outil électroportatif dispose d'une commande de nombre de courses, choisir le nombre de courses maximal. Avec l'outil électroportatif exercer une pression contre la pièce à travailler et plonger lentement la lame de scie dans la pièce.
Dès que la plaque de base 5 repose de toute sa surface sur la pièce à travailler, continuer à scier le long du tracé souhaité.
Butée parallèle avec dispositif pour coupes circulaires (accessoire)
Lors de travaux avec la butée parallèle pour coupes circulaires 28 (accessoire) l'épaisseur de la pièce à travailler ne doit pas dépasser 30 mm.
Coupes en parallèle (voir figure I): Desserrer la vis de blocage 27 et faire passer la graduation de la butée parallèle à travers le guidage 26 se trouvant dans la plaque de base. Régler l'épaisseur de coupe souhaitée sur la graduation se trouvant sur le bord intérieur de la plaque de base. Serrer la vis de blocage 27.
Coupes circulaires (voir figure J): Placer la vis de blocage 27 sur l'autre côté de la butée parallèle. Faire passer la graduation de la butée parallèle à travers le guidage 26 se trouvant dans la plaque de base. Percer un trou dans la pièce à travailler au centre de la surface à découper. Faire passer la tige de centrage 29 à travers l'ouverture intérieure de la butée parallèle et dans le trou percé. Régler le rayon sur la graduation se trouvant sur le bord intérieur de la plaque de base. Serrer la vis de blocage 27.
Refroidissement/lubrifiant
Lors du sciage de métal, appliquer un lubrifiant ou un refroidissement le long du tracé de coupe.
Entretien et service après-vente
Nettoyage et entretien
- Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr.
Nettoyer régulièrement le porte-lame. Pour ce faire, sortir la lame de scie de l'outil électroportatif et donner de légers coups sur l'outil électroportatif sur une surface plane.
Un fort encrassement de l'outil électroportatif risque d'entraver le bon fonctionnement de celui-ci. Pour cette raison, ne pas scier les matériaux générant beaucoup de poussières par dessous ou par-dessus de la tête.
En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil électroportatif. La double isolation de l'outil électroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (FI).
De temps en temps, graisser le guide-lame à rouleau 9 d'une goutte d'huile.
Contrôler le guide-lame à rouleau 9 régulièrement. S'il est usé, il doit être remplacé par une station de service après-vente pour outillage Bosch agréée.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.
Service après-vente et assistance des clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.
France
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 0 811 36 01 22
(coût d'une communication locale)
Fax : +33 (0) 1 49 45 47 67
E-Mail :
contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : +33 (0) 1 43 11 90 06
Fax : +33 (0) 1 43 11 90 33
E-Mail :
sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel.: +32 (070) 22 55 65
Fax : +32 (070) 22 55 75
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Tel.: +41 (044) 8 47 15 12
Fax : +41 (044) 8 47 15 52
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne :
Ne jetez pas votre appareil électroportatif avec les ordures ménagères !
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électri-
ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Accus/piles :
Ne pas jeter les accus/piles dans les ordures ménagères, ni dans les flammes ou l'eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l'environnement.
Seulement pour les pays de l'Union Européenne :
Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.
Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Sous réserve de modifications.
