Montage de de la la cheminée cheminée •• Montage Evacuation extérieure extérieure _____________________________________ ºº Evacuation _____________________________________ Nettoyage de de la la surface surface extérieure extérieure _____________________________ _____________________________ •• Changement Changement de de la la lampe lampe _____________________________________ _____________________________________ •• Entretenir Entretenir votre votre appareil appareil ______________________________________ ______________________________________ Ils ont été rédigés pour votre sécurité et celle d’autrui.
— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d’habitation. — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. Assurezvous qu’ils ne manipulent pas les commandes de l’appareil. — A la réception de l’appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. — Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. — Ne modifiez pas ou n’essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. — Les réparations doivent être exclusivement effectuées par un spécialiste agréé. — Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. — Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas les gaz de combustion.
(les flammes aspirées risqueraient de détériorer l’appareil). — Les fritures effectuées sous l’appareil doivent faire l’objet d’une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu. — Respectez la fréquence de nettoyage et de remplacement des filtres. L’accumulation de dépôts de graisse risque d’occasionner un incendie. — Le fonctionnement au dessus d’un foyer à combustible (bois, charbon…) n’est pas autorisé. — N’utilisez jamais d’appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). — Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. — Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil).
Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.
être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l’environnement.
L’installation est réservée aux installateurs et techniciens qualifiés.

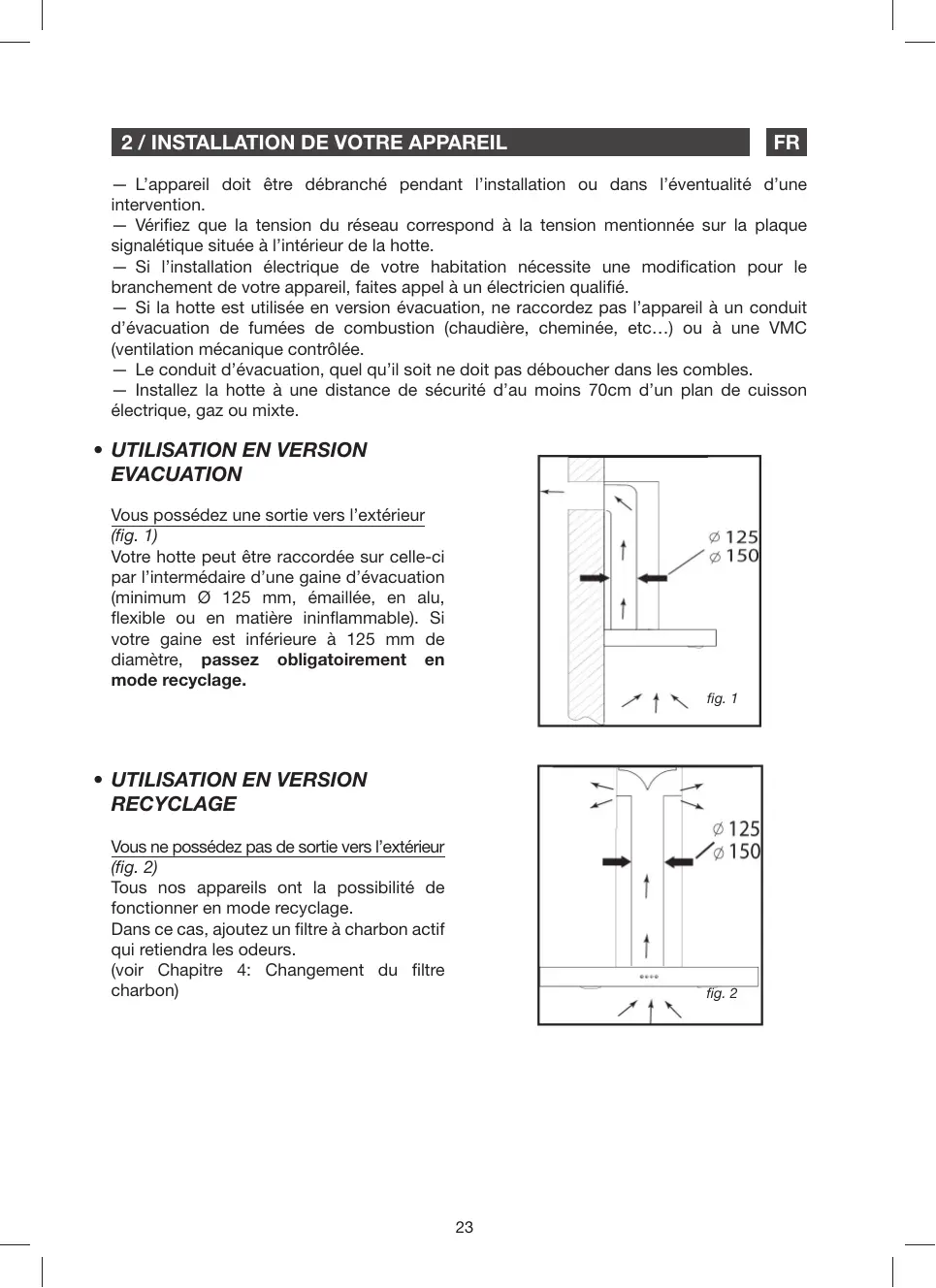

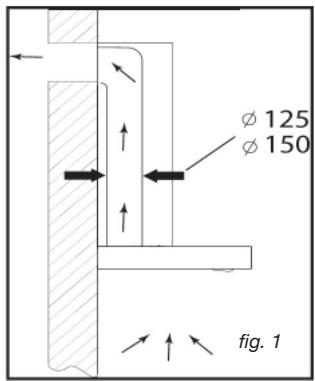

— Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée. — Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. — Installez la hotte à une distance de sécurité d’au moins 70cm d’un plan de cuisson électrique, gaz ou mixte.

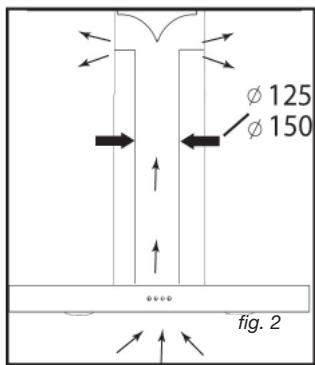

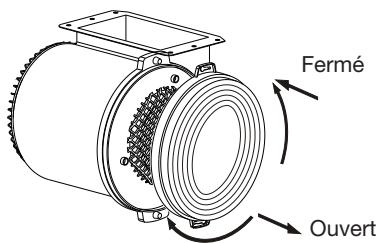

(fig. 1) Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs. (voir Chapitre 4: Changement du filtre charbon)
— les lignes d’alimentation sont en bon état — le diamètre des fils est conforme aux règles d’installation.
Este aparato se suministra con un cable Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service aprèsvente afin d’éviter un danger.
Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

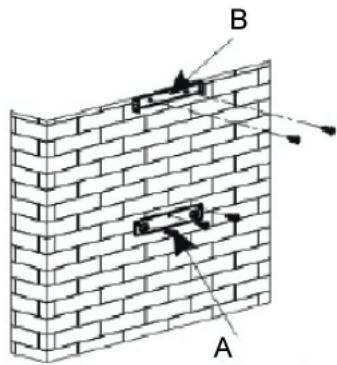

— Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson. — Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée. — Percez les 3 trous de 8mm à l’emplacement adéquat et insérez les chevilles (pièce A fig. 1). — Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur. — Fixez le support de fixation de la hotte en veillant à ce qu’il soit parfaitement de niveau (pièce A fig. 1). — Fixez la gaine extensible d’évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour. — Posez et fixez le corps de la hotte sur ce support avec les vis prévues en dotation.
— Tracez les 2 trous à l’endroit adapté. — Percez les 2 trous de 8mm et fixez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte (pièce B fig. 1). — Fixez l’étrier plat à l’arrière de la cheminée inférieure (pièce C fig. 4). — Placer le verre sur les guides. Glisser et fixer le verre avec les 4 vis muni du joint caoutchouc (protection au verre). Serrez les vis modérément (fig. 3). — Posez les 2 cheminées sur la hotte. — Raccordez la gaine à la sortie de l’air vers l’extérieur. — Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. — Soulever la cheminée supérieure jusqu’au plafond et la fixer à l’étrier à l’aide des vis.
Fig. 3 — Placer le verre sur les guides. Glisser et fixer le verre sur les 4 vis.

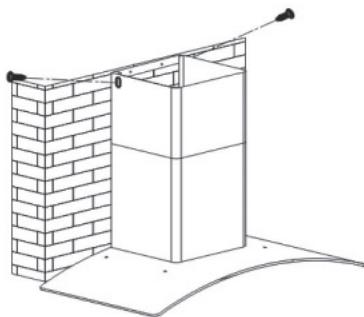

— Posez la cheminée composée de 2 parties sur la hotte. — Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d’aération (fig. 6). — Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. — Soulevez la cheminée supérieure jusqu’au plafond et la fixer à l’étrier à l’aide des 2 vis (fig. 7).
2. Appuyez sur le bouton moyenne vitesse, l’avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse. Appuyez sur la touche nouveau sur le bouton, l’arrêt du moteur. 3. Appuyez sur le bouton vitesse rapide, l’avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide. Appuyez sur la touche nouveau sur le bouton, l’arrêt du moteur. 4. Appuyez sur le bouton éclairage et les deux lampes s’allument. Appuyez à nouveau et elles s’éteignent.
Le non-respect des instructions de nettoyage de l’appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d’entretien.
être effectué dans votre lave-vaisselle en position verticale. Utilisez une brosse, de l’eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.
— Pivotez la poignée intégrée du filtre cassette. — Basculez le filtre cassette vers le bas.
Ce filtre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.

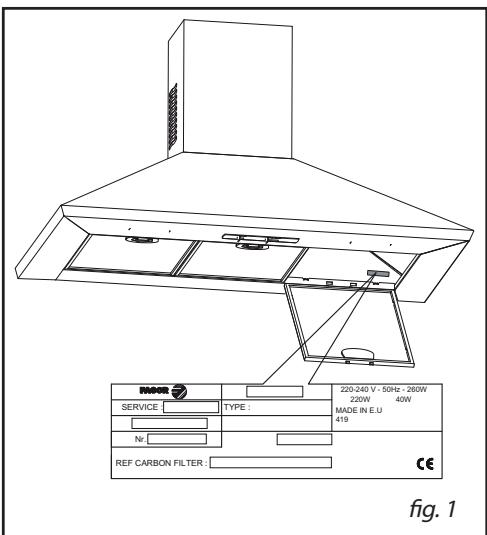

Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement.
Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables. 31
• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
• le filtre à charbon n’est pas usagé (hotte en version recyclage). Vérifiez que: • il n’y a pas de coupure de courant.
• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.
Service Consommateurs FAGOR BP 9526 95069 CERGY PONTOISE CEDEX
