MANUAL DE UTILIZADOR AD 1186 X BRANDT

PT MANUAL DE UTILIZAÇÃO

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

ÍNDICE

PT

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança ____ 36
• Protecção do ambiente 37
• Descrição do aparelho 38

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação 39
• Utilização na versão de reciclagem ____ 39
• Ligação eléctrica 40
• Montagem do exaustor 41
• Montagem da chaminé ° Evacuação exterior ____ 42
  ° Reciclagem 43

3 / UTILIZAÇÃO DO APARELHO

- Descrição dos comandos ____ 44

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza dos filtros cassete 45
• Substituição do filtro de carvão 45
• Limpeza da superfície exterior 46
• Substituição da lâmpada 46
• Manutenção do exaustor 47

5 / ANOMALIAS DE FUNCIONAMENTO 48

6 / SERVIÇO TÉCNICO 49

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

- INSTRUÇÕES DE SEGURANÇA

— Este aparelho foi concebido para ser utilizado por particulares em suas casas.

— Este aparelho deve ser utilizado apenas por adultos. Certifique-se de que as crianças não lhe tocam e que não o utilizam como um brinquedo. Certifique-se de que não tocam no painel de controlo do aparelho.

— Quando receber o aparelho, retire-o da embalagem imediatamente. Faça uma verificação geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.

— Este aparelho destina-se a ter uma utilização doméstica normal. Não o utilize para fins comerciais ou industriais ou com outros fins para além dos objectivos para os quais foi concebido.

— Não modifique nem tente modificar as características deste aparelho. Isso poderá representar um perigo para si.

— As reparações devem ser efectuadas exclusivamente por um técnico autorizado.

— Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile convenientemente a cozinha em caso de funcionamento simultâneo do exaustor com outros aparelhos funcionando com fontes de energia diferentes da electricidade, para que o exaustor não aspire os gases de combustão.

— É interdita a realização, por baixo do exaustor, de receitas “flambé” ou fazer funcionar os bicos de gás sem recipientes, (as

chamas aspiradas são susceptíveis de deteriorar o aparelho).

— As frituras efectuadas sob o aparelho devem ser alvo de uma vigilância constante. O óleo e as gorduras aquecidas a temperaturas bastante elevadas podem incendiar-se.

— Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de gordura pode ocasionar a deflagração de incêndios.

— Não é autorizado o funcionamento por cima de um foco de combustível (lenha, carvão, etc.)

— Nunca utilize aparelhos a vapor ou de alta pressão para limpar o aparelho (requisitos relativos à segurança eléctrica).

— Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados avanços técnicos.

— Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página “Serviço Pós-Venda e Relações com o Consumidor”. (Esta página também explica onde se encontram no aparelho).

— Este aparelho não está previsto para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimentos, excepto se forem vigiadas ou se tiverem instruções prévias sobre a utilização do aparelho.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está mar-

cado com este símbolo a fim de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualificados.

Atenção

Antes da primeira utilização do filtro cassete, retire a película de protecção.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

- DESCRIÇÃO DO APARELHO

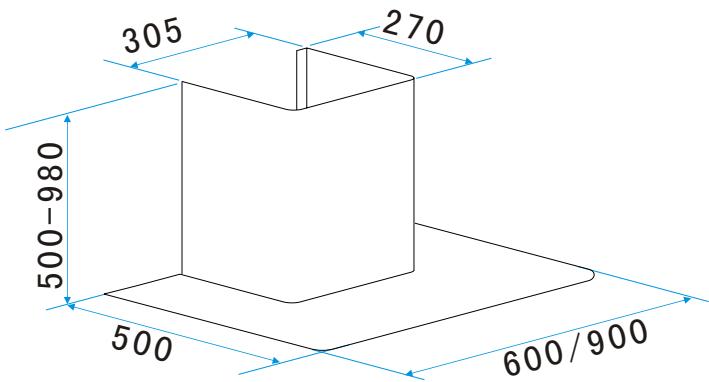

305 270 500-980 500 600/900

2 / INSTALAÇÃO DO APARELHO

PT

— O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção.
— Verifique se a tensão da rede eléctrica corresponde à tensão mencionada na placa de características situada no interior do exaustor.
— Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.
— Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.
— A conduta de evacuação, seja de que tipo for, não deve desembocar em águas furtadas.
— Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de cozinha eléctrica, a gás ou mista.

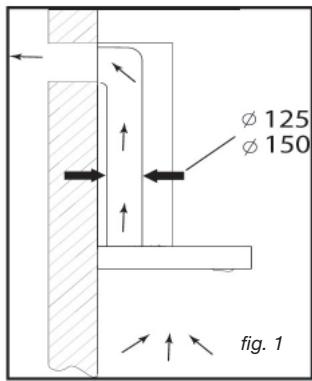

- UTILIZAÇÃO NA VERSÃO DE EVACUAÇÃO

A sua instalação possui uma saída para o exterior (fig. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação (∅ mínimo 125 mm, esmaltado, em alumínio, ou em material não inflamável). Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

Ø 125 Ø 150 fig. 1

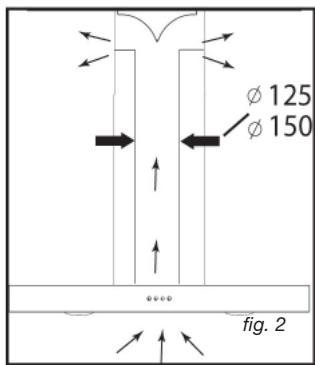

- UTILIZAÇÃO NA VERSÃO DE RECICLAGEM

A sua instalação não possui saída para o exterior (fig. 2)

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um filtro de carvão activo que captará os cheiros.

(Ver Capítulo 4: Substituição do filtro de carvão).

φ 125 φ 150 fig. 2

PT 2 / INSTALAÇÃO DO APARELHO

• LIGAÇÃO ELÉCTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente eléctrica e os fusíveis devem ser cortados ou retirados.

A ligação eléctrica deve ser realizada antes de o aparelho ser instalado no armário.

Verificar se:

— a instalação tem potência suficiente,
— os fios eléctricos estão em boas condições.
— o diâmetro dos fios está em conformidade com os requisitos de instalação.

Atenção

Este aparelho é vendido com um cabo eléctrico H 05 VVF de 3 condutores de 0,75 mm² (neutro, fase e terra), devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada eléctrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve ficar acessível após a instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver danificado, contacte o serviço pós-venda a fim de evitar qualquer perigo.

Atenção

Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

• MONTAGEM DO EXAUSTOR DECORATIVO

Atenção

A instalação deve cumprir os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regulamentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm, no mínimo. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta deverá ser levada em consideração.

B A

Fig. 1

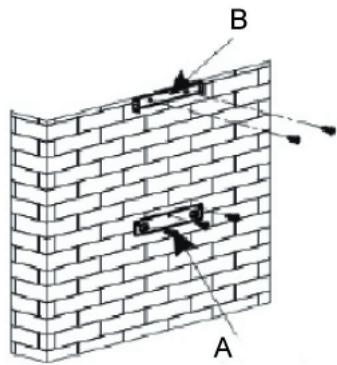

Fixação na parede:

— Trace uma linha na parede, centrada e verticalmente à placa de cozinha.

— Trace na parede os 3 orifícios que tem de fazer utilizando o gancho de suspensão do exaustor fornecido e respeitando a distância aconselhada (peça A da fig. 1).

— Faça os 3 orifícios de 8 mm no local adequado e insira as buchas.

— Fixe o suporte de fixação do exaustor, certificando-se de que fica totalmente nivelado (peça A fig. 1).

— Antes de ligar o exaustor, monte a válvula de retenção na saída do motor.

— Fixe o tubo extensível de evacuação (não fornecido) na saída do motor sem obstruir o movimento da válvula de retenção (fig. 3).

— Coloque e fixe o corpo do exaustor neste suporte com os parafusos previstos para esse fim (fig. 2).

Gaine extensible (non fourni)

PT 2 / INSTALAÇÃO DO APARELHO

• MONTAGEM DA CHAMINÉ

- Evacuação exterior

— Calcule a altura final para fixar o apoio em U do suporte da chaminé (peça B da fig. 1).
— Marque os 2 orificios no local adequado.
— Faça os 2 orifícios de 8 mm e fixe o apoio do suporte da chaminé certificando-se de que fica exactamente no eixo do exaustor (peça B da fig. 1).
— Fixe o apoio plano na parte de trás da chaminé inferior.

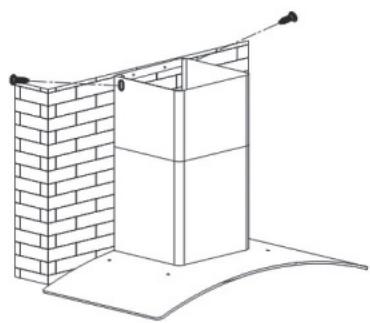

— Coloque as 2 chaminés sobre o exaustor (fig. 5).
— Ligue o tubo à saída de ar para o exterior.
— Efectue a ligação eléctrica do exaustor com o cabo de alimentação.
— Levante a chaminé superior até ao tecto e fixe-a no apoio com parafusos.

2 / INSTALAÇÃO DO APARELHO

PT

- Reciclagem

— Calcule a altura final para fixar o apoio de suporte à chaminé.
— Marque os 2 orifícios no local adequado.
— Faça os 2 orifícios de 8 mm e fixe o apoio do suporte da chaminé certificando-se de que fica exactamente no eixo do exaustor.
— Fixe o apoio plano na parte de trás da chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor (fig. 5).
— Ligue a capa da saída de ar para o exterior.
— Efectue a ligação eléctrica do exaustor através do cabo de alimentação.
— Levante a chaminé superior até ao tecto e fixe-a no apoio com os 2 parafusos.

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para evitar colocar a cozinha em depressão.

Atenção

Não utilize ferramentas para retirar a película de protecção transparente dos painéis.

PT 3 / UTILIZAÇÃO DO APARELHO

• PARA USAR O SEU EXTRACTOR DE COZINHA

Como usar o painel de controlo.

a. Pressione o botão “Baixa” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a baixa velocidade. Pressione novamente o botão e o motor pára de imediato.
b. Pressione o botão “Média” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a média velocidade. Pressione novamente o botão e o motor pára de imediato.
c. Pressione o botão “Alta” e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a alta velocidade. Pressione novamente o botão e o motor pára de imediato.
d. Pressione o botão “Luz” e ambas as luzes vão acender-se. Pressione novamente o botão e as luzes irão apagar-se.

Baixa
Média
Alta
.UZ

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

PT

Atenção

Desligue o aparelho antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos filtros pode provocar incêndios. Respeite absolutamente as instruções de manutenção.

• LIMPEZA DOS FILTROS CASSETE

Devem ser limpos após 30 horas de utilização ou no mínimo uma vez por mês. A sua limpeza pode ser efectuada na máquina de lavar louça na vertical.

Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

- Desmontagem dos filtros cassete

— Rode a pega integrada do filtro cassete.
— Incline o filtro cassete para baixo.

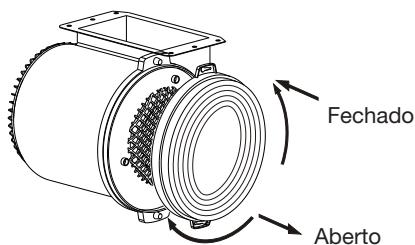

- SUBSTITUIÇÃO DO FILTRO DE CARVÃO (opcional)

Substitua o filtro de carvão após 120 horas de utilização aproximadamente.

— Retire os filtros cassete.
— Rode o filtro de carvão para o retirar.
— Faça a operação inversa para instalar um novo filtro.
— Volte a instalar os filtros cassete.

Fechado Aberto

PT 4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• LIMPEZA DA SUPERFÍCIE EXTERIOR

Para limpar a parte exterior do exaustor, utilize água com um detergente; não utilize cremes abrasivos, detergentes corrosivos, nem o esfregão das esponjas, nem escovas. Seque com um pano macio e húmido.

- SUBSTITUIÇÃO DA LÂMPADA

Atenção

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a ficha da tomada, ou accionando o disjuntor.

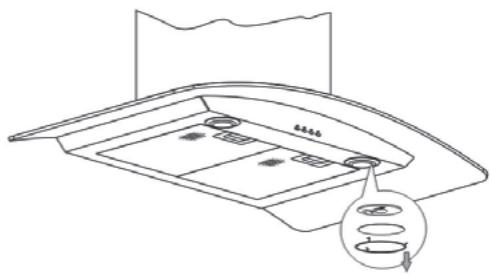

— Retire o visor
— Substitua a lâmpada de halogéneo.
— Volte a instalar todos os elementos, efectuando as operações no sentido inverso.

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

PT

Atenção

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a ficha da tomada, ou accionando o disjuntor.

• MANUTENÇÃO DO EXAUSTOR

MANUTENÇÃO	COMO PROCEDER?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Campânula e acessórios	Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar a parte exterior e a vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida enxagúe com água limpa e seque com um pano macio.
Filtro cassete	Este filtro absorve os vapores gordurosos e as poeiras. Este elemento desempenha uma importante função na eficácia do exaustor. Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe por água limpa.	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque. A sua limpeza pode ser efectuada na máquina de lavar louça colocados na vertical. (Não pôr em contacto com louça suja ou talheres de prata).
Filtro de carvão activo	Este filtro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende filtros no seu revendedor (através da referência indicada na placa de características situada dentro do exaustor) e anote a data de substituição.

Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

Os conhecimentos e a experiência dos profissionais ao serviço dos particulares

A Clearit propõe-lhe produtos profissionais e soluções adequadas para a manutenção diária dos seus electrodomésticos e da sua cozinha.

Poderá encontrá-los à venda no seu revendedor habitual, bem como toda uma linha de acessórios e consumíveis.

PT 5 / ANOMALIAS DE FUNCIONAMENTO

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verificar se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insuficiente...	Verificar se:• a velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é suficiente para permitir a entrada de ar.• o filtro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verificar se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICO

PT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profissional qualificado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.
