BEDIENUNGSANLEITUNG AD 1186 X BRANDT

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. Wichtig: Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen. 50

INHALTSVERZEICHNIS DE

1 1 // WAS WAS DER DER BENUTZER BENUTZER BEACHTEN BEACHTEN SOLLTE SOLLTE •• Hinweise Hinweise für für die die Sicherheit Sicherheit ____________________________________ ____________________________________ •• Hinweise Hinweise zum zum Schutz Schutz der der Umwelt Umwelt _____________________________ _____________________________ •• Beschreibung Beschreibung des des Geräts Geräts _____________________________________ _____________________________________ 2 2 // INSTALLATION INSTALLATION DES DES GERÄTS GERÄTS •• Benutzung Benutzung in in der der Absaugfunktion Absaugfunktion ______________________________ ______________________________ •• Benutzung Benutzung in in der der Umluftfunktion Umluftfunktion _______________________________ _______________________________ •• Elektrischer Elektrischer Anschluss Anschluss _______________________________________ _______________________________________ •• Montage Montage der der Dunstabzugshaube Dunstabzugshaube ______________________________ ______________________________ •• Montage Montage der der Rohrabdeckung Rohrabdeckung ºº Absaugung Absaugung nach nach außen außen ___________________________________ ___________________________________ ºº Umluft Umluft __________________________________________________ __________________________________________________

52 68 53 69 54 70 71 55 55 71 56 72 57 73 58 74 59 75

3 3 // BENUTZUNG BENUTZUNG DES DES GERÄTS GERÄTS •• Beschreibung Beschreibung der der Steuerung Steuerung __________________________________ __________________________________

1 / WAS DER BENUTZER BEACHTEN SOLLTE Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst.

• Hinweise für die Sicherheit — Dieses Gerät wurde dafür konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden. — Dieser Gerät darf nur von Erwachsenen benutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzen. Versichern Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedienen. — Wenn Sie das Gerät erhalten, packen Sie es sofort aus oder lassen Sie es auspacken. Überprüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schriftlich auf dem Lieferschein nieder und behalten Sie eine Kopie zurück. — Ihr Gerät ist für den normalen häuslichen Gebrauch bestimmt. Sie dürfen es weder für kommerzielle oder industrielle Zwecke noch für Zwecke benutzen, für die es nicht konstruiert wurde. — Modifizieren Sie nicht die Eigenschaften des Geräts oder versuchen Sie nicht, diese zu verändern. Das kann für Sie gefährlich sein. — Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden. — Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen. — Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt. — Es dürfen unter ihr keine Nahrungsmittel flambiert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch-

gefäß die Flamme abdeckt (die Flammen können das Gerät beschädigen). — Wenn Sie unter dem Gerät frittieren, müssen Sie es konstant überwachen. Auf sehr hohe Temperaturen erhitzte Öle und Fette könnten sich entflammen. — Halten Sie die Frequenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen. — Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer…) betrieben werden. — Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicherheit). — Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. — Um die Spezifikationen Ihres Geräts stets leicht zur Hand zu haben, raten wird Ihnen, sie auf der Seite “Technischer Kundendienst und Kundenservice” zu notieren (Diese Seite zeigt Ihnen auch, wo Sie diese Angaben auf dem Gerät finden). — Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend angewiesen wurden.

Achtung Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten. 52

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE

• SCHUTZ DER UMWELT — Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind. — Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu finden sind. — Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

Achtung Der Anschluss darf nur von qualifizierten Installateuren und Technikern durchgeführt werden.

Achtung Bevor Sie den Modulfilter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

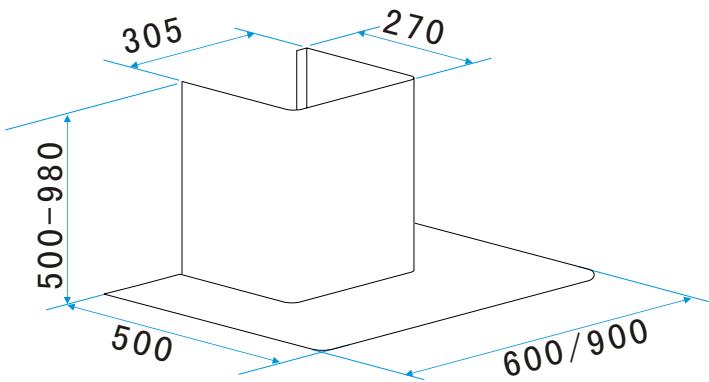

• BESCHREIBUNG DES GERÄTS

2 / ANSCHLIESSEN DES GERÄTS DE

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführt werden. — Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube befindet. — Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem qualifizierten Elektriker. — Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schließen Sie es nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation. — Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden. — Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wenigstens 70cm über dem Elektro-, Gas- oder Mischherd an.

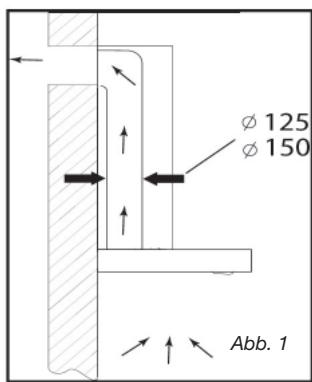

• BENUTZUNG MIT DER ABSAUGFUNKTION Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügen (Abb. 1) Ihre Dunstabzugshaube kann über ein Abluftrohr (Ø mindestens 125 mm, emailliert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm müssen Sie die Umluftfunktion benutzen.

• BENUTZUNG IN DER UMLUFTFUNKTION Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügen (Abb. 2) Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben. In diesem Fall setzen Sie einen Aktivkohlefilter ein, welcher die Gerüche herausfiltert. (siehe Abschnitt 4: Wechsel des Kohlefilters).

2 / ANSCHLIESSEN DES GERÄTS

• ELEKTRISCHER ANSCHLUSS Beim Anschließen und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein. Der elektrische Anschluss muss vorbereitet sein, bevor das Gerät in das Möbelstück eingesetzt wird. Überprüfen Sie, dass: — die Leistung der Stromzufuhr ausreichend ist, — die Leitungen zur Stromzufuhr in gutem Zustand sind, — der Durchmesser der Kabel entsprechend der Normen für die Installation ist.

Achtung Dieses Gerät wird mit einem Stromkabel geliefert (H 05 VVF) mit drei 3 Leitungen von 0,75 mm2 (Schutzleiter, Phase und Erdung), das an ein einphasiges Stromnetz mit 220 240 V über einen gewöhnlichen Stecker (CEI 60083 ) angeschlossen wird, der nach dem Abschluss der Arbeiten, in Übereinstimmung mit den Installationsnormen, zugänglich sein muss. Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung ereignet. Die Installation muss mit einer Sicherung von 10 oder 16 A. abgesichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden.

Achtung Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifizierten Elektriker.

Achtung Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.

2 / ANSCHLIESSEN DES GERÄTS DE

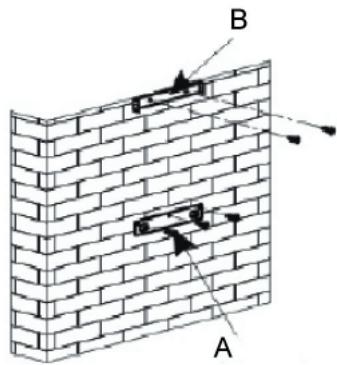

• MONTAGE DER DUNSTABZUGSHAUBE Achtung Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüftung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU 61.1 des CSTB dargelegt. Im Besonderen darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgeräte benutzt wird. Nicht genutzte Abzüge dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden. Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen höheren Abstand als 70 cm vorschreibt, muss dieser eingehalten werden. Befestigung an der Wand: — Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts. — Zeichnen Sie auf die Mauer die 3 Bohrlöcher auf, die Sie benötigen und benutzen Sie dafür die mitgelieferten Halter der Dunstabzugshaube und beachten Sie dabei den empfohlenen Abstand (Teil A der Abb. 1). — Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein. — Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1). — Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors. — Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne dabei die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3). — Setzen Sie den Körper der Dunstabzugshaube auf den Halter mit den dafür vorgesehenen mitgelieferten Schrauben auf (Abb . 2).

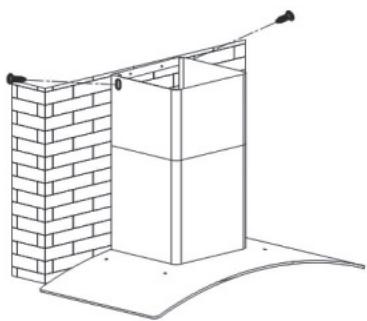

• MONTAGE DER ROHRABDECKUNG • Absaugung nach außen — Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1) — Markieren Sie die 2 Löcher am richtigen Ort. — Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Halteflansch der Rohrabdeckung an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1) — Schrauben Sie die flache Gabel an die hintere untere Seite der Rohrabdeckung. — Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5). — Schließen Sie die Hülle des Luftausgangs außen an. — Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch. — Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

• Umluft — Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung. — Markieren Sie die 2 Löcher am richtigen Ort.

— Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Halteflansch des Rohrhalters an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist. — Schrauben Sie die flache Gabel an die hintere unteres Seite der Rohrabdeckung. — Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)

— Schließen Sie die Hülle des Luftausgangs außen an. — Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch. — Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert). Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.

Achtung Benutzen Sie kein Werkzeug, um den Schutzfilm abzuziehen.

3 / BENUTZUNG DES GERÄTS

• FÜR DIE BENUTZUNG IHRER DUNSTABZUGSHAUBE Wie man die Steuerung benutzt: a. Drücken Sie den Knopf “Niedrig” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer niedrigen Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten. b. Drücken Sie den Knopf “Mittel” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer mittleren Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten. c. Drücken Sie den Knopf “Hoch” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer hohen Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten. d. Drücken Sie den Knopf “Licht” und beide Lampen werden aufleuchten. Wenn Sie den Knopf erneut drücken, werden die Leuchten wieder abgeschaltet.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE Achtung Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit.

Achtung Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

• REINIGUNG DER MODULFILTER Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden. Benutzen Sie eine Bürste, heißes Wasser und ein weiches Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

• Demontage des Modulfilters — Drehen Sie den Griff am Modulfilter. — Kippen Sie den Modulfilter nach unten weg.

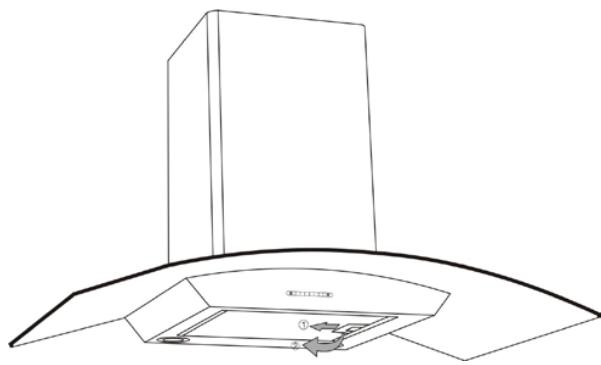

• WECHSEL DES KOHLEFILTERS (optional) Sie müssen ihn jeweils Betriebstunden wechseln.

— Entnehmen Sie die übrigen Modulfilter — Drehen Sie den Kohlefilter, um ihn herausnehmen zu können. Schließen

— Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen. — Setzen Sie danach die übrigen Modulfilter wieder ein.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

• REINIGUNG DER OBERFLÄCHEN AUßEN Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.

• LAMPE AUSTAUSCHEN Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

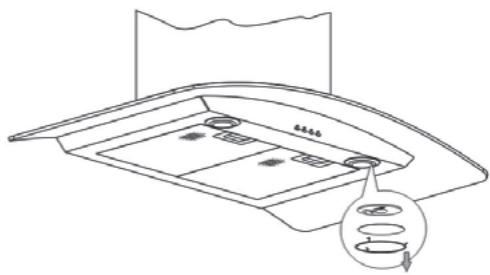

Modell mit Halogenlampe — Nehmen Sie die Fassung heraus — Ersetzen Sie die Halogenlampe. — Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

• INSTANDHALTUNG DES GERÄTS WARTUNG Gehäuse und Zubehör

WAS ZU TUN IST Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten.

Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach.

Dieser Filter filtert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden. Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette finden, die sich im Inneren der Dunstabzugshaube befindet) und notieren Sie das Datum des Tauschs.

PRODUKTE / ZUBEHÖR ZUM GEBRAUCH Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach. Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden. (Bringen Sie ihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt).

Um das Gerät in einem guten allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung der Produkte Clearit. Die Kenntnisse und die Erfahrung von Fachleuten im Dienst von Privatpersonen. Clearit bietet Ihnen Profi-Produkte und adäquate Lösungen für die täglichen Arbeiten an Ihren Haushaltsgeräten und in Ihrer Küche. Sie werde von Ihrem üblichen Händler zusammen mit den Zubehörprodukten und Verbrauchsmaterialien verkauft.

5 / ANOMALIEN IM BETRIEB SYMPTOME LÖSUNGEN Überprüfen Sie, dass:

Die Dunstabzugshaube funktioniert nicht ...

• der Strom nicht abgestellt wurde. • eine Geschwindigkeit zum Betrieb gewählt wurde. Stellen Sie sicher, dass: • Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.

Die Leistung der Dunstabzugshaube ist unzureichend.

• Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr. • Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). Überprüfen Sie, dass: • der Strom nicht abgestellt wurde.

Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.

• der automatische Schutztrennschalter nicht ausgelöst wurde.

6 / TECHNISCHER KUNDENDIENST DE Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von: — dem Händler — oder von einem von der Marke autorisiertem und qualifizierten Fachmann. Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten finden sich auf dem Typenschild des Geräts.
