MODE D'EMPLOI DTT61XD THOMSON

Vouss venez d'acquérir une hotte THOMSON et nous vous en remercions.

DE 30

Nous avons mis dans cet apparéil toute notre passion, notre savoir-faire pour qu'il réponde au moins à vos besoin. Innovant,performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

Vous trouvrez également dans la gamme des produits THOMSON, un vaste choix de jours, de jours à micro-ondes, de tables de cuisson, de hootes aspirantes, de lave-vaiselle, de lave-linge, de sèche-linge, de réfrigerateurs et congélateurs que vous pourrez coordonnner à votre nouvelle hotte THOMSON.

Bien entendu, dans un souci permanent de satisfaire le mistricx possible vos exigences vis a vis de nos produits, notre service consommateurs est a votre disposition et a votre ecoute pour repondre a toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site où vous trouvrez tous nos produits, ainsi que des informations utiles et complémentaires.

THOMSON

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 03
• Respect de l'environnement 04
  Description de votre apparéil 05

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 06
• Utilisation en version recyclage 06
  Raccordementélectrique 07
  Montage de la hotte 08

Evacuation extérieure 09
Recyclage 09

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 10

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres à graisse 11
Changement des filtres charbon 11
- Nettoyage et entretien de la carrosserie 12
Changement de lampe 12
Comment enlever le verre 12
- Entretenir votre apparéil 13

5/ANOMALIES DE FONCTIONNEMENT 14

6 / SERVICE APRES-VENTE

Interventions 15
- Relations consommateurs 15

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

• Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
• Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• A la réception de l'appareil, déballez-le ou faites le déballer immidiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
• Les fritures effectues sous l'appareil doivent faire l'objet d'une surveillance constante.
  Les huiles et graisses portées à très haute température peuvent prendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

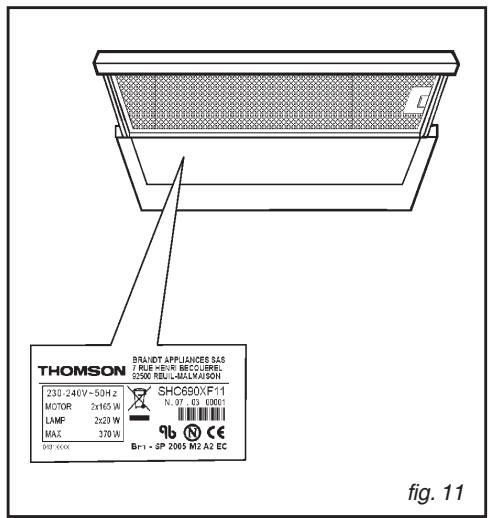

• Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpre-S-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).
  -Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvenients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

Attention Dans la vie

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres àGRAisse.

Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appeareils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adresser vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtré àGRAISE, retirez le film de protection.

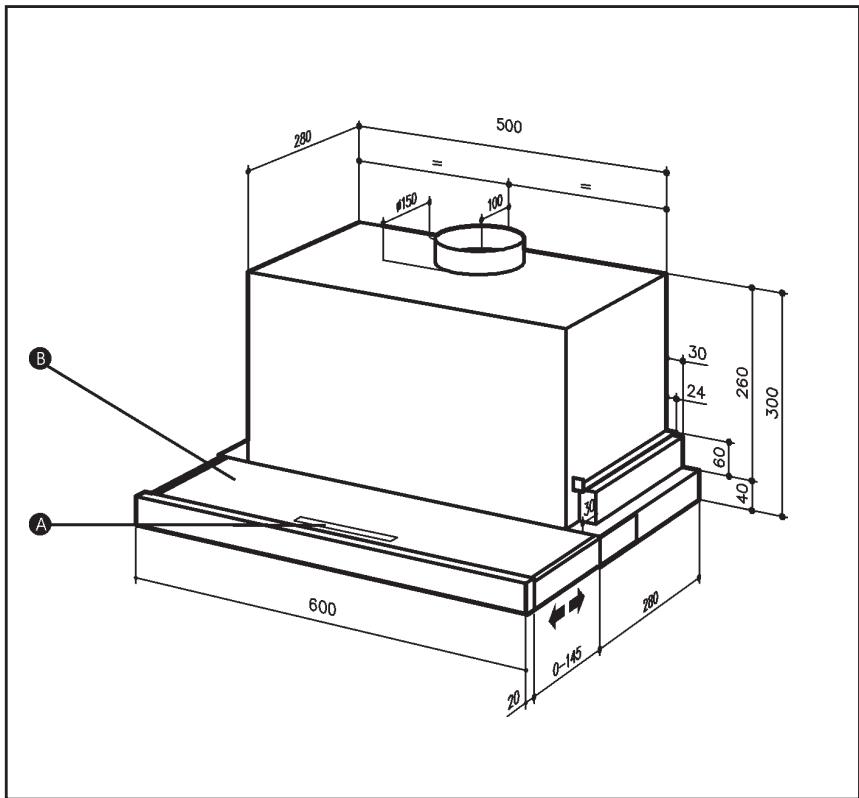

DESCRIPTION DE VOTRE APPAREIL

Commandes

Tiroir

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

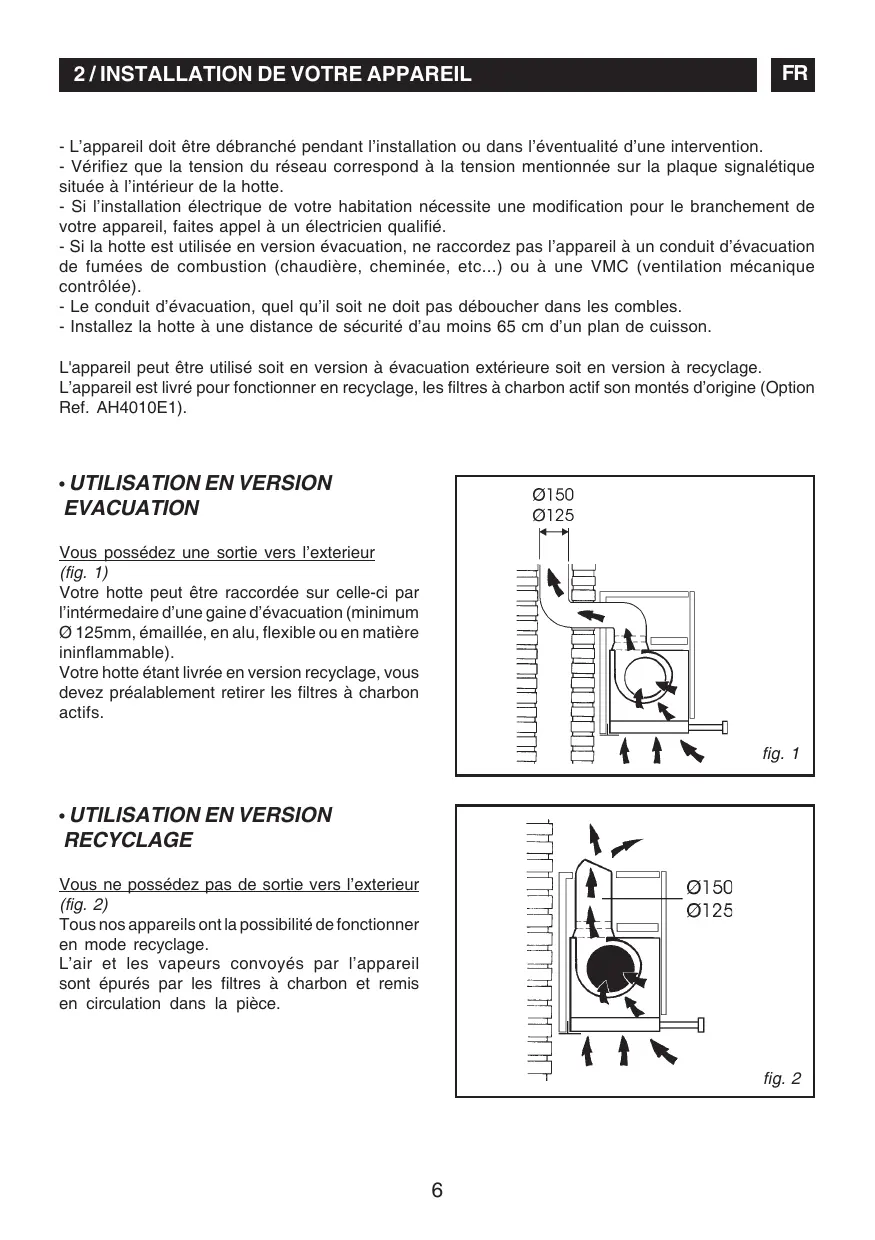

L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage.

L'appareil est livré pour fonctionner en recyclage, les filtres à charbon actif son montés d'origine (Option Ref. AH4010E1).

- UTILISATION EN VERSION EVACUATION

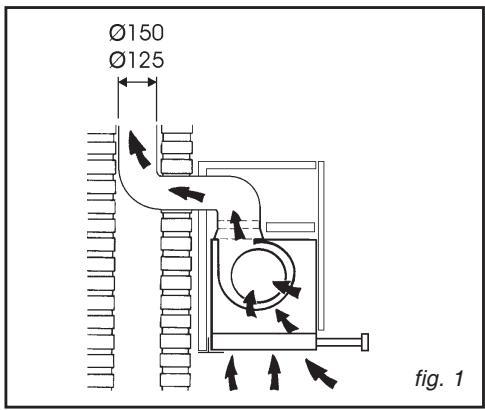

Vous possedez une sortie vers l'extérieur (fig. 1)

Votre hotte peut etre raccordee sur celle-ci par l'intémedaire d'une gaine d'évacuation (minimum 125mm, émailée, en alu, flexible ou en matière inflammable).

Votre hotte étant livree en version recyclage, vous nevez prealablement retarder les filtres a charbon actifs.

- UTILISATION EN VERSION RECYCLAGE

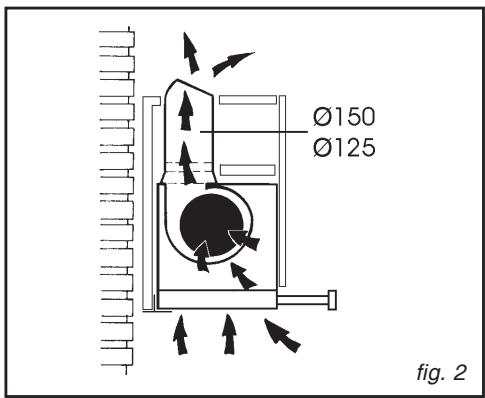

Vous ne possedez pas de sortie vers l'extérieur (fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

L'air et les vapeurs convoyés par l'appareil sont écuples par les filtres à charbon et remis en circulation dans la pierce.

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électricque, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon etat
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appeareil doit être relié à la terre.

Notre responsabilité ne saurait etre engagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte.

Si vous appeareil, n'a pas de cable flexible qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prévus dans l'installation fixe.

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux régles d'installation.

Si le cable d'alimentation est endommagé, faites appel au service après-venture afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Attention

Si la hotte presente unequelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'às accord d'un spécialiste compétent.

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.

ATTENTION: Pour ne pas déterminer le produit, pendant l'installation, N'UTILISER QUE LES VIS FOURNIES EN EQUIPEMENT et correctement, comme indiqué dans les consignes à suivre.

Afin de compenser des vides eventuels de profondeur entre l'appareil et le mur, une PIECE D'ENTRETOISEMENT en plastique a eté prévue; elle doit être fixée sur l'arrière de l'appareil au moyen des trois vis A (fig. 3). Les 3 vis A à utiliser se trouvent dans le sachet des accessoires joint à l'entretoise. Couper la piece d'entretoisement suivant la distance qui doit être compensée.

Monter la flange sur la sortie d'air de l'appareil en exerçant une légère pression (fig. 4).

INSTALLATION SOUS UN PLACARD MURAL

Conditions essentielles pour le montage:

• Prévoyez l'alimentation électrique.
• Si l'appareil doit être installé en version évacuation, prévoyer le trou d'évacuation de l'air.

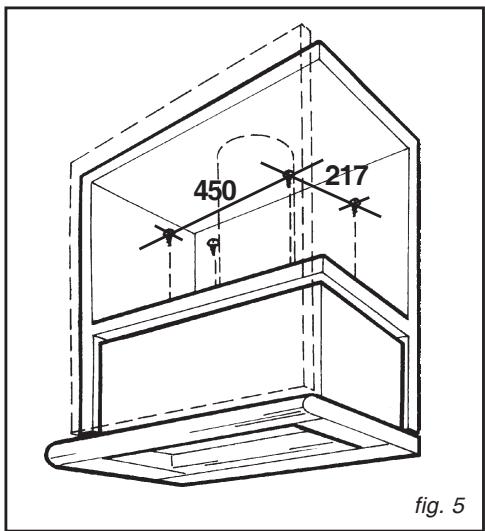

Fixation (fig. 5):

Faites les quatre troughs de fixation prevus pour leur modèle dans la base de votre placard mural, et découvert z'ouverture nécessaire pour l'évacuation de l'air.

Approcher la hotte au fond de I'élement mural

et l'assurer à ce dernier à l'aide de 4 vis autotaraudées fournies en équipement avec l'appareil.

Evacuation extérieure

Faites la liaison entre la bride de raccordement de la hotte et le trou d'évacuation de l'air préparé dans le mur/plafond au moyen d'un tube spécifique.

Faites la connexion électrique.

Attention

Vorhehote etant livree en version recyclage, youdevez préalablementretirer les filtresa charbon actif.

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

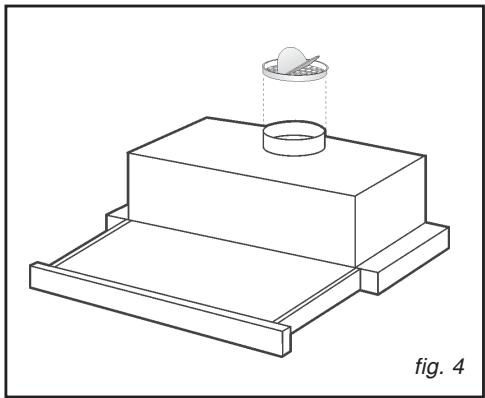

Clapet anti-retour

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention: avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tourner librement.

Recyclage

Reliez à la bride de raccordement de l'appareil un tube spécial qui portera l'air jusqu'au sommet du placard mural (le tuyau n'est pas fourni).

Faites la connexion électrique.

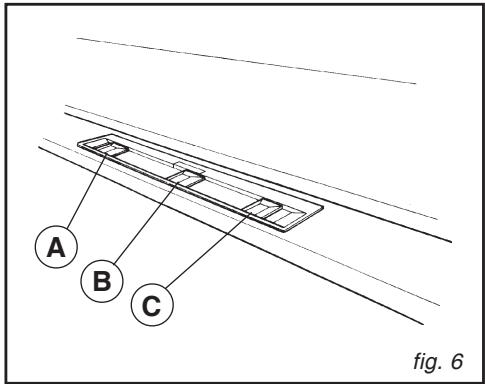

DESCRIPTION DES COMMANDES

MOTEUR - Interrupteur A

En seLECTIONnant la position "1" l'allumage du moteur sera regle automatiquement par l'ouverture et la fermeture du tiroir téléscopique.

En position "0" le moteur sera toujours eteint.

VITESSE - Interrupteur B

Permet le réglage des vitesses de fonctionnement du moteur à l'aide d'un transformateur électronique.

LUMIERE - Interrupteur C

En mettant l'interrupteur "lumière" en position "AUT", l'allumage de la lumière sera automatiquement régèle par l'ouverture et la fermeture du tiroir.

En choisisant la position "0" la lumière restera toujours eteinte independament de la position du tiroir.

La position "MAN" permet l'allumage independamment de la position du tiroir.

Attention

Debranche l'appareil avant de proceder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILtres A GRAISSE

Il est important de veiller à nettoyer périodiquement les filtres àGRAisse.

Intervalle de nettoyage du filtré:

le filtré àGRAISSÉ doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois).

Laver les filtres avec un nettoyant menager du commerce puis rincer abondamment et secher.

Ce nettoyage peut etre effectue dans un lavevaisselle en prenant soin de ne pasmettre lefiltren contact avec de la vaissele sale ouavec couverts en argent.

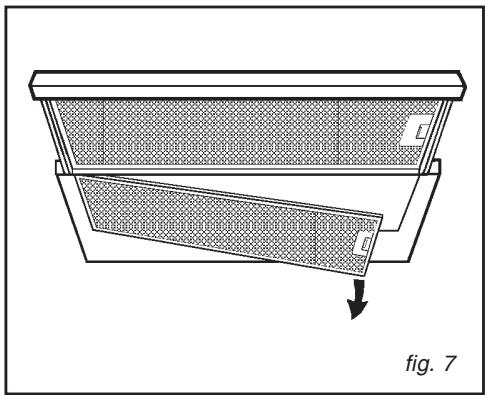

• Demontage des filtres àGRAISSSE (fig.7)

À l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtré vers le bas; ouvrir le tiroir et enlever l'autre filtré de la même façon.

CHANGEMENT DES FILTRES A CHARBON

Si l'appareil est utilisé en version recyclage, il faut remplacer les filtres à charbon périodiquement. Intervalle de remplacement des filtres:

Voudevrez remplacer les filtres a charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

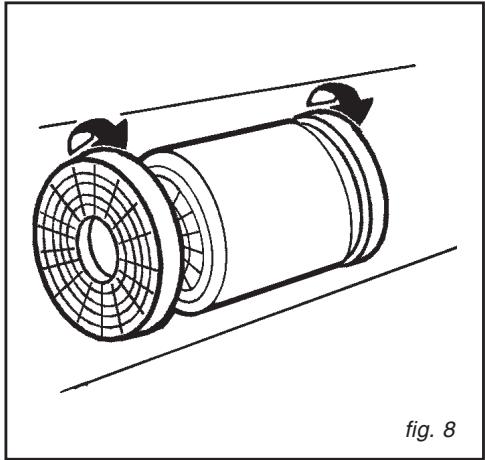

• Demontage du filtré à charbon (fig.8)

À l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtrre vers le bas (fig.7); ouvrir le tiroir et enlever l'autre filtrte de la même façon.

Les filtres à charbon s'enlevent en les faisant tourner et ils s'accrochent toujours en les faisant tourner dans le sens inverse (fig. 8).

Réf. filtré à charbon:

AH4010E1

- NETTOYAGE ET ENTRETIEN DE LA CARROSSEIRE

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

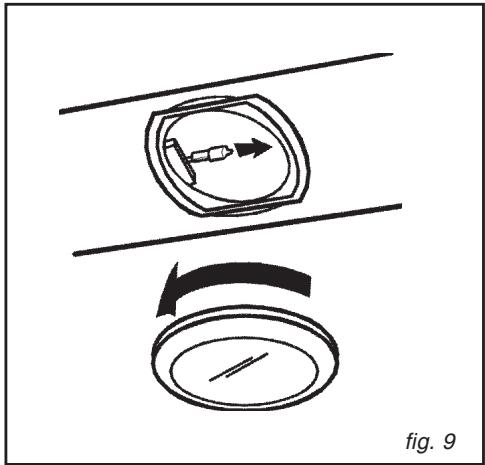

Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d'une montre et otez l'ampoule (fig. 9). Montez une ampoule de même type.

ATTENTION: Ne pas toucher l'ampoule a main nue.

Si, après avoir remplaced la lampe halogène, celle-ci ne fonctionne pas, débranchez votre apparéil pendant quelques secondes.

COMMENT ENLEVER LE VERRE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

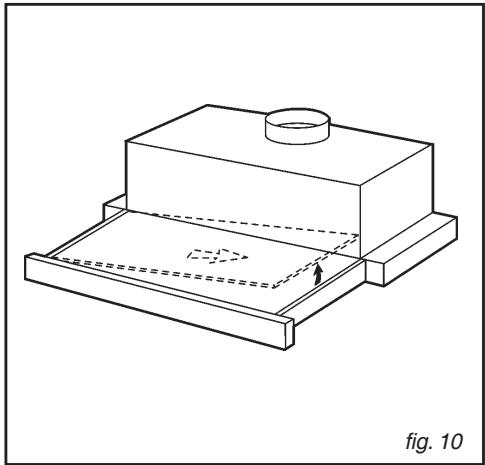

Pour enlever le verre, ouvrir le tiroir en le tirant vers l'avant; déplacer le verre vers la gauche (ou la droite) et en soulever un côté vers le haut, comme est illustré sur la figure 10.

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tamponsemalliques, de produitsabrasifs ou de brosses tropdures.	Pour nettoyer la carrosserie et lehublot d'éclairage, utilisez exclusivement des nettoyantsménagers du commerce dilués dans de l'eau, puis rincez à l'eauclaire et essuyez avec un chiffondoux.
Filtre àGRAISSÉ	Ce filtre retient les vapeursgrasses et les poussières.II estl'élement assurant une partim-porante de l'efficacité de voterehotte. Dans le cas de tachespersistantes, utilisez une crèmenon abrasive, puis rincez à l'eauclaire.	Avec un nettoyant ménager ducommerce, puis rincezabondamment et séchez. Ce nettoyage peut être effectué dans notre lave-vaisselle en position verticale (ne pas mettreen contact avec de la vaisellesale ou des couverts enargent).
Filtre àcharbon actif	Ce filtre retient les odeurs et doit'être changé au moins tous lessix mois en fonction de votureutilisation.Commandez ces filtres chezvoitre revendeur (sous laréférence indiquée sur la plaque signalétique située à l'intérieur dela Hotte) et notez la date dechangement.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée ou de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

INTERVENTIONS

Les événuelles interventions sur votre apparéil doivent être effectuees par un professionnel qualiéfiedepositaire de la marque.Lors de votre appel, mentionnez la réference complète de votre apparéil (modèle,type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.11).

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachescertifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque : informations, conseils.
• Consultantaire facture pour connaître les contacts SAV.

THOMSON

FR 01
