KX-HNS103EX1 - Système de sécurité domestique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de fuite d'eau connecté
Marque	Panasonic
Modèle	KX-HNS103EX1
Catégorie	Système de sécurité domestique
Norme sans fil	DECT (1,88 - 1,90 GHz)
Portée sans fil (intérieur)	Environ 50 m
Portée sans fil (extérieur)	Environ 300 m
Alimentation	Batterie au lithium CR2 (CR15H270) 3,0 V, 850 mAh
Autonomie de la batterie	Jusqu'à 2 ans (1 déclenchement/mois à 25 °C)
Dimensions (unité principale)	Environ 106 × 31 × 22 mm
Dimensions (unité sonde)	Environ 44 × 24 × 10 mm
Longueur du câble	Environ 1,2 m
Poids (sans batterie)	Environ 80 g
Température de fonctionnement	0 °C à 40 °C
Fonctions principales	Détection de fuite d'eau, alarme via application, notification téléphonique, intégration avec d'autres appareils Home Network
Indicateur LED	Vert (pas d'eau), Rouge (eau détectée), Rouge clignotant (hors portée), Vert clignotant (enregistrement)
Installation	Murale ou au sol, avec adaptateurs ou ruban adhésif double face
Entretien et nettoyage	Nettoyer avec un chiffon doux humide ; ne pas utiliser de benzène ou diluant ; essuyer régulièrement les sondes métalliques
Sécurité	Utiliser uniquement la batterie spécifiée ; ne pas exposer à la pluie ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Batterie remplaçable ; adaptateurs muraux fournis ; vis incluses
Informations générales	Utiliser avec le hub Home Network ; application iOS/Android ; guide utilisateur en ligne

FOIRE AUX QUESTIONS - KX-HNS103EX1 PANASONIC

Comment installer le capteur de fuite d'eau Panasonic KX-HNS103EX1 ?

Installez d'abord la batterie CR2, puis enregistrez le détecteur auprès du hub (si acheté séparément). Fixez l'unité principale à un mur à l'aide des adaptateurs ou du ruban adhésif double face, à au moins 1 m du sol. Placez l'unité sonde de sorte que les sondes métalliques soient à environ 1 mm du sol, à l'horizontale.

Quelle est l'autonomie de la batterie et comment la remplacer ?

L'autonomie peut atteindre 2 ans dans des conditions normales (un déclenchement par mois à 25 °C). Utilisez exclusivement une batterie au lithium CR2 (CR15H270). Pour remplacer, retirez le capot, insérez la nouvelle batterie en respectant la polarité, puis refermez.

Le voyant LED clignote en rouge, que faire ?

Un clignotement rouge signifie que le détecteur est hors de portée du hub. Rapprochez le détecteur du hub (portée intérieure d'environ 50 m) ou déplacez le hub. Appuyez sur le bouton [•••C] pour vérifier l'état.

Puis-je utiliser ce capteur avec d'autres appareils Panasonic Home Network ?

Oui, le capteur s'intègre au système Home Network. Via l'application, vous pouvez le configurer pour déclencher des enregistrements de caméra, allumer des lumières ou envoyer des alertes téléphoniques.

Comment tester le détecteur après installation ?

Retirez le capot, appuyez sur [•••C] (le voyant s'allume). Mettez les sondes en contact avec de l'eau : le voyant doit passer au rouge. Appuyez de nouveau sur [•••C] pour éteindre le voyant.

Quels sont les risques si la batterie est mal installée ?

Une mauvaise polarité peut endommager l'appareil. Utilisez uniquement le type de batterie spécifié (CR2). Ne rechargez pas, ne démontez pas et ne jetez pas au feu. Respectez les consignes de sécurité.

Le capteur peut-il détecter les fuites d'eau huileuse ou gelée ?

Non, le capteur est conçu pour l'eau. Il peut ne pas détecter les fuites si l'eau contient des contaminants (huile) ou si elle est gelée (glace, neige). Assurez-vous que les sondes sont propres.

Comment nettoyer les sondes métalliques ?

Essuyez régulièrement les sondes avec un chiffon doux pour enlever toute poussière ou résidu. Si des matériaux étrangers (huile, détergent) adhèrent, nettoyez-les soigneusement, car ils peuvent empêcher la détection.

Que faire si le détecteur ne s'enregistre pas auprès du hub ?

Assurez-vous que le hub est en mode enregistrement (appuyez longuement sur [•••C OTHER DEVICE] jusqu'à ce que le voyant clignote lentement en vert). Sur le détecteur, appuyez longuement sur [•••C] jusqu'à clignotement vert. Le hub doit émettre un bip long. En cas d'échec, recommencez.

Le capteur est-il étanche ?

Seule l'unité sonde (avec les sondes) peut être en contact avec l'eau. L'unité principale n'est pas étanche et ne doit pas être mouillée. Installez-la à au moins 1 m du sol et à l'écart des projections d'eau.

MODE D'EMPLOI KX-HNS103EX1 PANASONIC

Guide d'installation

Système de réseau privé

Capteur de fuite d'eau

Modèle

KX-HNS103EX1

Vous venez d'acquérir un produit Panasonic et nous vous en remercions.

Le présent document vous indique comment installer le capteur de fuite d'eau de manière correcte.

Pour plus de détails concernant l'utilisation du système, reportez-vous au Guide de l'utilisateur (page 19).

Veuillez lire le présent document avant d'utiliser l'appareil et le conserver pour référence ultérieure.

*PNQX7973ZA*

PNQX7973ZA CC0116WK0 (E)

Sommaire

Introduction

Informations sur les accessoires .....3

Informations importantes

À propos de ce système ....4

Pour votre sécurité ....4

Consignes de sécurité

importantes 5

Pour des performances

optimales 5

Autres informations ......6

Configuration

Pièces et fonctions ....8

Voyant LED 8

Vue d'ensemble de la

configuration 8

Insertion de la batterie .....9

Enregistrement du détecteur .....9

Vérification de la zone

d'utilisation ....10

Installation 11

Annexe

Test du détecteur ......19

Fonctionnalités disponibles lors de

l'utilisation de l'application [Home

Network] 19

Accès au Guide de l'utilisateur .....19

Caractéristiques ....20

Informations sur les accessoires

Accessoires fournis

N°	Accessoire/Référence	Quantité
1	Batterie*1	1
2	Adaptateurs pour montage mural*2	2
3	Vis de montage mural (25 mm)*3	3

*1 Lors du remplacement de la batterie, reportez-vous à la section "Alimentation électrique" du chapitre "Caractéristiques", page 20 pour plus d'informations concernant la batterie.
*2 1 adaptateur pour l'unité principale 1 adaptateur pour l'unité sonde
*3 2 vis pour l'unité principale et 1 vis pour l'unité sonde

①

②

③

Autres informations

• La conception et les caractéristiques peuvent être modifiées sans préavis.
• Les illustrations figurant dans ce manuel peuvent différer légèrement du produit réel.

Marques commerciales

• iPhone et iPad sont des marques commerciales de Apple Inc., déposées aux Etats-Unis et dans d'autres pays.
• Android est une marque de Google Inc.
• Microsoft, Windows et Internet Explorer sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Les autres marques commerciales mentionnées ici sont la propriété de leurs détenteurs respectifs.

Informations importantes

À propos de ce système

• Ce système est un système auxiliaire, il n'est pas conçu pour assurer une protection complète contre le vol. Panasonic décline toute responsabilité en cas de vol lors de l'utilisation de ce système.
• Les fonctionnalités sans fil du système sont soumises à des interférences, le fonctionnement ne peut donc être garanti dans toutes les situations. Panasonic décline toute responsabilité en cas de blessures ou de dommages suite à une panne ou une erreur de communication sans fil.

Pour votre sécurité

Pour éviter tout risque de dommages corporels ou matériels, voire d'accident mortel, lisez attentivement cette section avant d'utiliser l'appareil, de manière à être assuré que vous l'utilisez d'une façon appropriée et sûre.

ATTENTION

Connexion électrique

• Utilisez uniquement l'alimentation électrique indiquée sur le produit.
• Ne connectez pas de dispositifs autres que ceux spécifiés.

Installation

• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez jamais cet appareil à la pluie.
• Ne placez pas ou n'utilisez pas ce produit à proximité d'appareils à contrôle automatique, tels que des portes

automatiques ou des alarmes incendie. Les ondes radio émises par ce produit peuvent entraîner des dysfonctionnements de ces appareils et provoquer un accident.

• Évitez de tirer ou de tordre le câble ou de le placer sous des objets lourds. Maintenez toujours l'unité principale droite.
• Ne laissez pas l'unité sonde entrer en contact avec une batterie ou une prise électrique. Le produit pourrait être endommagé.
• Conservez les petites pièces (vis, etc.) hors de portée des enfants. Il y a un risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.

Mesures de précaution

- Ne démontez pas le produit.

Précautions médicales

• Consultez le fabricant de tout appareil médical personnel (par exemple stimulateurs cardiaques ou aides auditives) pour vous assurer qu'ils sont correctement protégés contre l'énergie radioélectrique externe. Les fonctionnalités DECT utilisent une fréquence comprise entre 1,88 GHz et 1,90 GHz, avec une puissance de transmission maximale de 250 mW.
• N'utilisez pas ce produit dans les établissements de santé si la réglementation affichée dans ces zones vous interdit de le faire. Il est possible que les hôpitaux ou les établissements de santé utilisent des équipements potentiellement sensibles à l'énergie radioélectrique externe.

Informations importantes

Batterie au lithium CR

• Ne la rechargez pas, ne la démontez pas, ne la modifiez pas, ne la chauffez pas et ne la jetez pas dans un feu.
• Ne touchez pas aux bornes ⊕ et ⊖ avec des objets métalliques.
• Il existe un risque d'explosion si la batterie est remplacée par un type de batterie incorrect. Mettez la batterie usagée au rebut conformément aux règlementations locales.
• Si l'électrolyte entre en contact avec les mains ou les vêtements, rincez abondamment à l'eau.
• Si l'électrolyte entre en contact avec les yeux, ne vous frottez pas les yeux. Rincez-les abondamment à l'eau et consultez un médecin.

ATTENTION

Batterie au lithium CR

• Utilisez uniquement la batterie indiquée à la page 3.
• Insérez la batterie correctement.
• Ne laissez pas la batterie dans une voiture en plein soleil avec les portières et les fenêtres fermées pendant une période de temps prolongée.
• Retirez la batterie si vous n'utilisez pas le produit pendant une période de temps prolongée. Conservez-la dans un lieu frais et sombre.
• Ne remplacez pas la batterie avec les mains mouillées.
• Garder hors de portée des jeunes enfants. Il y a un risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.
• Retirez les batteries si elles ne fonctionnent plus. Il y a un risque de fuite, de surchauffe ou d'éclatement. Ne tentez pas d'utiliser une batterie qui fuit.

- Manipulez les batteries avec précaution. Ne les mettez pas en contact avec des matériaux conducteurs tels que bagues, bracelets ou clés, car cela risquerait de provoquer un court-circuit et la batterie et/ou les matériaux conducteurs pourraient surchauffer et occasionner des brûlures.

Consignes de sécurité importantes

Lorsque vous utilisez votre produit, observez toujours des précautions de sécurité élémentaires afin de réduire le risque d'incendie, de décharge électrique et de blessure, notamment :

1. Utilisez uniquement les batteries indiquées dans le présent document. N'incinérez pas les batteries. Elles pourraient exploser. Elles doivent être mises au rebut conformément à la réglementation locale.

CONSERVEZ CES INSTRUCTIONS

Pour des performances optimales

Emplacement du hub et prévention du bruit

Le hub et autres appareils Panasonic compatibles utilisent des ondes radio pour communiquer les uns avec les autres.

- Pour bénéficier d'une zone de couverture maximale et éviter les bruits parasites, il est recommandé d'installer le hub comme indiqué ci-dessous :

- à un emplacement pratique, élevé et central, sans obstacles entre

Informations importantes

l'appareil et le hub, dans un environnement intérieur ;

- loin d'appareils électroniques tels que téléviseurs, radios, ordinateurs, périphériques sans fil ou autres téléphones ;

- loin de transmetteurs à radiofréquence (par exemple, antennes externes de stations de téléphonie mobile). (Évitez de placer le hub sur une baie vitrée ou à proximité d'une fenêtre.)

- Si la réception à l'emplacement du hub n'est pas satisfaisante, déplacez le hub vers un autre emplacement offrant une meilleure réception.

Environnement

• Maintenez le produit éloigné des appareils générant du bruit électrique, par exemple les lampes fluorescentes et les moteurs.
• Le produit ne devrait pas être exposé à de la fumée excessive, de la poussière, des températures élevées et des vibrations.
• Le produit ne devrait pas être exposé à la lumière directe du soleil.
• Ne placez pas d'objets lourds sur le produit.
• Maintenez l'appareil éloigné de toute source de chaleur (radiateur, autocuiseur, etc.) et ne le laissez pas dans une pièce où la température est inférieure à 0 °C ou supérieure à 40 °C.
• L'utilisation de ce produit à proximité d'appareils électriques peut causer des interférences. Eloignez-le des appareils électriques.
• Ne laissez pas les sondes en métal de l'unité sonde entrer en contact avec des objets métalliques. Cela peut réduire la durée de vie de la batterie.

Autres informations

ATTENTION : il existe un risque d'explosion si la batterie est remplacée par un type de batterie incorrect. Mettez au rebut les batteries usagées conformément aux instructions.

Entretien habituel

• Nettoyez la surface extérieure de l'appareil avec un chiffon doux humide.
• N'utilisez pas de benzène, diluant ou toute poudre abrasive.
• Si les sondes en métal de l'unité sonde entrent en contact avec un matériau étranger (huile, détergent, etc.), il est possible que les sondes repoussent l'eau et ne puissent donc détecter correctement les fuites d'eau. Vérifiez régulièrement les sondes en métal et essuyez l'eau ou les matériaux étrangers ayant adhéré aux sondes.
• Si les sondes entrent en contact avec de l'eau, essuyez l'unité sonde. Ne laissez pas les sondes rester en contact prolongé avec de l'eau, les sondes pourraient noircir (la capacité du produit à détecter les fuites d'eau ne sera pas affectée).

Élimination des batteries et équipements usagés (uniquement pour l'Union européenne et les pays disposant de systèmes de recyclage)

①

②

Informations importantes

Apposés sur le produit lui-même, sur son emballage ou figurant dans la documentation qui l'accompagne, ces pictogrammes (①, ②) indiquent que les batteries et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des batteries et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les batteries

Le pictogramme (②) peut être associé à un symbole chimique. Dans ce cas, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Note relative à la procédure de retrait des batteries

Reportez-vous à la section "Insertion de la batterie" à la page 9.

Configuration

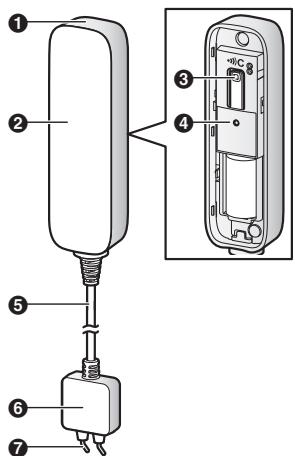

Pièces et fonctions

① Unité principale
② Capot de l’unité principale
③ [●○○○C]

Permet de vérifier l'état du détecteur ou d'enregistrer le détecteur au niveau du hub.

4 Voyant LED
5 Câble
6 Unité sonde
7 Sondes

Voyant LED

Vous pouvez appuyer sur [••]C] et vérifier l'état du détecteur à l'aide du voyant LED. Une fois l'état du détecteur vérifié, nous vous recommandons de désactiver le voyant LED en appuyant de nouveau sur [••]C] dès que possible, faute de quoi la durée de vie de la batterie peut être réduite.

Voyant	Etat
Vert, allumé	Pas d'eau détectée
Rouge, allumé	Eau détectée
Rouge, clignotant	Le détecteur est hors de portée du hub
Vert, clignotant lente-ment	Mode d'enregistrement (vous avez appuyé sans relâcher sur [●●●]C))
Eteint	Pas d'alimentation de la batterie

Remarques :

- Le voyant LED n'indique l'état du détecteur que si le détecteur a été enregistré (page 9).

Vue d'ensemble de la configuration

1 Configuration initiale Assurez-vous de pouvoir accéder au système à l'aide de votre appareil mobile. Pour plus de détails, reportez-vous au Guide de configuration du système fourni avec le hub.
2 Insertion de la batterie Le détecteur fonctionne à l'aide de batteries.
3 Enregistrement L'enregistrement n'est requis que si le détecteur a été acheté séparément (pas dans le cadre d'un ensemble).
4 Vérification de la zone d'utilisation Lisez les informations du présent document pour vous assurer que la zone d'installation souhaitée est adaptée au bon fonctionnement de l'appareil.

5 Installation

Installez le détecteur à l'emplacement souhaité.

Insertion de la batterie

• UTILISEZ UNIQUEMENT une batterie au lithium CR2.
• Vérifiez la polarité (⊕, ⊖).

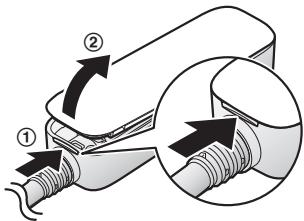

1 Retirez le capot de l'unité principale.

- Soulevez le capot au niveau de la partie renfoncée (①) et ouvrez le capot de l'unité principale (②).

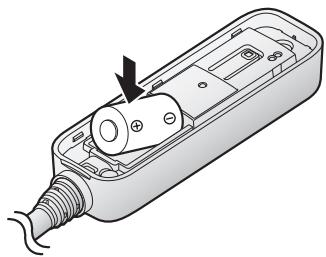

2 Insérez la batterie.

3 Fixez le capot de l'unité principale.

Enregistrement du détecteur

Cette procédure n'est pas requise pour les appareils inclus dans un ensemble.

Pour utiliser le détecteur, vous devez l'enregistrer au niveau du hub. Si vous avez acheté les appareils séparément (pas dans le cadre d'un ensemble), vous devez enregistrer chaque appareil au niveau du hub.

Vous pouvez enregistrer chaque appareil à l'aide des boutons d'enregistrement ou de l'application [Home Network].

À l'aide des boutons d'enregistrement

1 Hub :

Appuyez sans relâcher sur [•••]C OTHER DEVICE] jusqu'à ce que le voyant LED clignote lentement en vert.

2 Détecteur :

Retirez le capot de l'unité principale et appuyez sans relâcher sur [•••]C] jusqu'à ce que le voyant LED clignote lentement en vert (page 8).

- Une fois l'enregistrement terminé, le hub émet un long signal sonore.

Remarques :

• Pour procéder à l'annulation sans enregistrer le détecteur, appuyez de nouveau sur la touche [•••]C] au niveau du hub et du détecteur.
• En cas d'échec de l'enregistrement, le hub émet plusieurs signaux sonores courts.

Configuration

À l'aide de l'application

Lors de l'enregistrement du détecteur à l'aide de l'application [Home Network], vous pouvez attribuer un nom à vos appareils et les regrouper par emplacement. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 19).

Vérification de la zone d'utilisation

Plage de communication sans fil

La plage de communication sans fil de chaque appareil du système par rapport au hub est d'environ 50 m à l'intérieur et d'environ 300 m à l'extérieur. Il est possible que la communication sans fil ne soit pas fiable lorsque les obstacles suivants se trouvent entre le hub et les appareils.

• Écrans ou portes en métal
• Murs isolés avec des feuilles d'aluminium
• Murs en béton ou en tôle ondulée
• Fenêtres à double vitrage
• Plusieurs murs
• Lorsque les appareils se situent à des étages différents ou dans différents bâtiments

Remarques :

- Vous pouvez vérifier le statut de communication du détecteur en appuyant sur [•••]C]. Si le voyant LED est allumé en vert ou en rouge, le détecteur communique correctement avec le hub. Si le voyant LED clignote en rouge, le détecteur est hors de portée du hub.

Installation

L'unité principale doit être installée sur un mur et l'unité sonde peut être installée au mur ou au sol.

Lorsque les sondes en métal de l'unité sonde entrent en contact avec de l'eau, une faible quantité de charge électrique passe entre les sondes, ce que l'unité principale reconnaît comme étant une fuite d'eau.

Unité sonde installée au mur			Unité sonde installée au sol

Précautions d'installation

• Le détecteur n'est pas conçu pour les situations nécessitant une fiabilité élevée. Nous vous déconseillons d'utiliser le détecteur dans de telles situations.
• La société Panasonic ne peut être tenue responsable des blessures ou des dommages causés par l'utilisation du produit.
• Lors de l'installation, assurez-vous que la batterie est correctement installée et que le capot de l'unité principale est complètement fermé.
• Lors de l'installation sur une surface en bois, utilisez les adaptateurs pour montage mural inclus. Fixez les adaptateurs pour montage mural au mur à l'aide de vis (n'utilisez pas de ruban adhésif double face).
• Installez le détecteur sur une surface stable en mesure d'en supporter le poids.
• N'installez pas le détecteur sur un matériau mou. Elle pourrait tomber, se casser ou causer des blessures.
• Ne montez pas le détecteur sur une plaque de plâtre, du béton cellulaire léger autoclavé, un bloc en béton, du contreplaqué d'une épaisseur inférieure à 25,4 mm, etc.
• Il est possible que le détecteur ne puisse détecter les fuites d'eau si l'eau contient des contaminants tels que de l'huile ou si l'eau est gelée (glace ou neige, par exemple).
• Le fait de toucher les sondes en métal avec votre main peut entraîner la détection d'une fuite d'eau. Ce n'est pas un dysfonctionnement.

Configuration

- Installez l'unité sonde de manière à ce que les sondes en métal soient à l'horizontale. Les fuites d'eau ne peuvent être détectées qu'en cas de contact de l'eau avec les deux sondes en métal. Aucune fuite ne sera détectée si l'eau est uniquement en contact avec l'une des sondes.

Installation correcte	Installation incorrecte
Les sondes en métal sont à l'horizontale par rapport au sol	Les sondes en métal ne sont pas à l'horizontale par rapport au sol

Emplacement d'installation

Installez le capteur de fuite d'eau dans un sous-sol, une cuisine, une buanderie ou autre pièce où vous souhaitez détecter les fuites d'eau. Le détecteur est généralement installé à côté d'une machine à laver ou d'un chauffe-eau ou dans un lieu où une fuite d'eau est survenue par le passé.

Remarques :

- Installez l'unité sonde de manière à ce que les sondes en métal soient à environ 1 mm du sol. Si les sondes sont en contact avec le sol, il est possible que les détections soient erronées. Si les sondes sont placées à une trop grande distance du sol, les fuites d'eau ne peuvent être détectées qu'une fois que la fuite d'eau est en contact avec les sondes.

Configuration

- Installez l'unité principale à 1 m ou plus du sol. L'unité principale n'est pas étanche. Si l'unité est mouillée, il est possible que le détecteur soit endommagé et que les fuites d'eau ne soient pas détectées correctement.

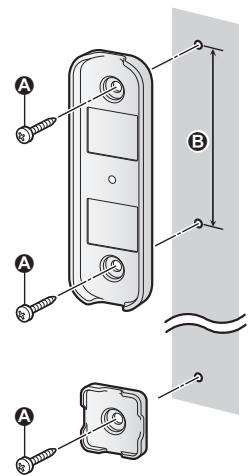

Fixation à l'aide des adaptateurs pour montage mural

1 Utilisez des vis pour fixer les adaptateurs pour montage mural au mur.

■ Unité principale
A Vis
B 75 mm
■ Unité sonde
A Vis

- Pour installer l'unité sonde au sol, reportez-vous à la page 17. Vous ne devez alors pas utiliser les adaptateurs pour montage mural de l'unité sonde.

Configuration

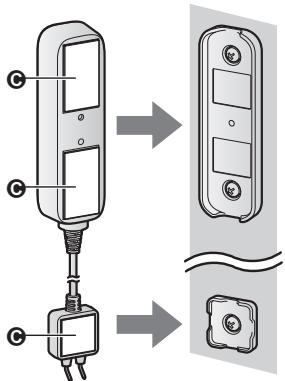

2 Retirez le support du ruban adhésif double face, insérez l'unité principale et l'unité sonde dans les adaptateurs pour montage mural, puis appuyez fermement sur chaque unité pour garantir l'adhérence à la surface d'installation.

© Ruban adhésif double face

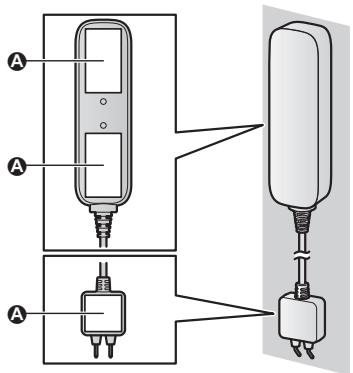

Fixation à l'aide de ruban adhésif double face uniquement

Remarques :

- Veillez à ce que les surfaces en contact avec le ruban adhésif double face soient propres et sèches avant d'appliquer le ruban adhésif. Lors de l'utilisation de ruban adhésif double face sur du béton ou des briques, si la surface du béton ou des briques est humide, veillez à sécher complètement la surface avant de poser le ruban adhésif.

1 Retirez le support du ruban adhésif double face, fixez l'unité principale et l'unité sonde sur la surface d'installation, puis appuyez fermement sur chaque unité pour garantir l'adhérence à la surface d'installation.

A Ruban adhésif double face

- Pour installer l'unité sonde au sol, reportez-vous à la page 17.

Installation de l'unité sonde au sol

Lors de l'installation de l'unité sonde au sol, utilisez du ruban adhésif double face pour fixer l'unité sonde directement au sol.

Remarques :

- Si l'unité sonde est insérée dans les adaptateurs pour montage mural et fixée au sol, les sondes seront à une trop grande distance du sol et les fuites d'eau ne pourront donc être détectées qu'une fois que la fuite d'eau sera en contact avec les sondes.

Installation correcte	Installation incorrecte
Les eaux peu profondes entrent en contact avec les sondes	Seules les eaux profondes peuvent entrer en contact avec les sondes
	1 Adaptateur de montage mural

Configuration

Retrait du mur

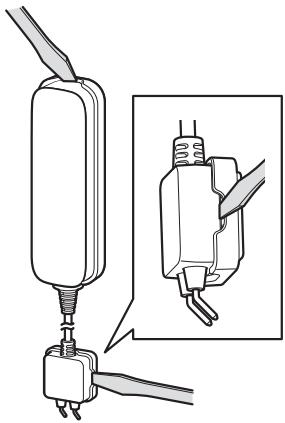

■ Retrait des adaptateurs pour montage mural

1 Insérez un tournevis plat dans les encoches des adaptateurs pour montage mural, puis séparez délicatement l'unité principale et l'unité sonde.

2 Retirez les vis de fixation des adaptateurs pour montage mural au mur.

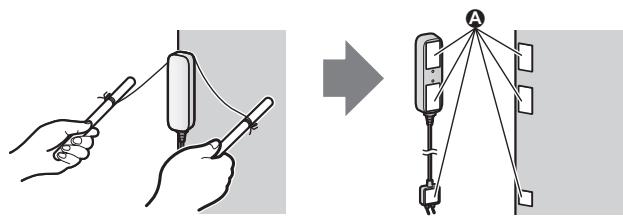

■ Retrait lors de la fixation à l'aide de ruban adhésif double face uniquement

1 Attachez un morceau de fil à deux bâtons, tournevis, etc.
2 Tendez le fil et utilisez-le pour couper l'adhésif double face, puis retirez les restes d'adhésif.
A Restes d'adhésif

Vous pouvez tester les performances du détecteur à l'aide du voyant LED du détecteur.

1 Retirez le capot de l'unité principale.
2 Appuyez sur la touche [•••]C].
3 Mettez les sondes de l'unité sonde en contact avec de l'eau.
4 Vérifiez que le voyant LED s'allume bien en rouge.
5 Appuyez de nouveau sur [•••]C].

Fonctionnalités disponibles lors de l'utilisation de l'application [Home Network]

Certaines des fonctionnalités du détecteur disponibles lors de l'utilisation de l'application [Home Network] sont répertoriées ci-dessous. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 19).

- Système d'alarme

Vous pouvez utiliser l'application pour activer et désactiver le système d'alarme, vérifier l'état du détecteur et consulter le journal des événements survenus.

- Intégration du détecteur

Vous pouvez configurer le détecteur de manière à ce qu'il déclenche d'autres événements système, tels que l'enregistrement par une caméra, l'activation d'un appareil électrique (une lampe, par exemple), etc. (appareil adapté requis).

-Alerte téléphonique

Vous pouvez configurer le système de manière à ce qu'il compose un numéro de téléphone préprogrammé lorsque le détecteur est déclenché.

Accès au Guide de l'utilisateur

Le Guide de l'utilisateur regroupe des documents en ligne qui vous aident à profiter pleinement de l'application [Home Network].

1 iPhone/iPad

Appuyez sur :≡ au niveau de l'écran d'accueil de l'application.

Dispositifs Android™

Appuyez sur : ou appuyez sur le bouton de menu du dispositif mobile au niveau de l'écran d'accueil de l'application.

2 Appuyez sur [Guide de l'utilisateur].

Remarques :

• Les versions 8 et antérieures de l'application Microsoft® Windows® Internet Explorer® ne sont pas prises en charge.
• Les versions 4.1 et plus récentes de l'application Android sont recommandées.
• Vous pouvez également accéder au Guide de l'utilisateur à partir de la page Web indiquée ci-dessous.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Annexe

Caractéristiques

• Normes
  DECT (Digital Enhanced Cordless
  Telecommunications :
  télécommunications numériques sans fil améliorées)
• Plage de fréquences
  DECT : 1,88 GHz – 1,90 GHz
• Puissance de transmission de radiofréquence
  Environ : 10 mW (puissance moyenne par canal)
• Alimentation électrique
  Batterie au lithium CR2 (CR15H270) (1 × 3,0 V, 850 mAh)
• Conditions de fonctionnement 0 °C – 40 °C
  • Autonomie de la batterie
  Jusqu'à 2 ans (lorsque le détecteur est déclenché une fois par mois, dans un environnement à 25 °C) lors de l'utilisation d'une batterie de 3,0 V, 850 mAh. La durée de vie de la batterie varie en fonction de la capacité de la batterie utilisée.
• Dimensions
  Unité principale (hauteur × largeur × profondeur) (ruban adhésif double face non compris) :
  Environ 106 mm × 31 mm × 22 mm
  Unité sonde (hauteur × largeur × profondeur) (ruban adhésif double face non compris) :
  Environ 44 mm × 24 mm × 10 mm
  Câble (longueur) :
  Environ 1,2 m
• Poids
  Environ 80 g, batterie non comprise

Notes

Références à nous communiquer lors de tout contact

Il est recommandé de garder ces informations à portée de main lors de toute demande de réparation sous garantie.

N° de série	Date d'achat
(à l'intérieur de l'unité principale)Nom et adresse du vendeur

Joignez votre ticket de caisse ici.

C€0470

Panasonic System Networks Co., Ltd.
