KX-HN6012G - Système de sécurité domestique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra intérieure de sécurité domestique
Marque	Panasonic
Modèle	KX-HN6012G (système) / KX-HNC200EX1 (caméra)
Dimensions (H × L × P)	Environ 102 mm × 75 mm × 75 mm
Poids	Environ 160 g
Alimentation	220-240 V ~ 50/60 Hz via adaptateur secteur PNLV236CE
Consommation électrique	Veille : 2,2 W ; Fonctionnement : 3,0 W (LED éteints) ou 4,0 W (LED allumés)
Technologie sans fil	DECT (1,88-1,90 GHz), puissance max 93 mW
Portée sans fil	Environ 50 m à l'intérieur, environ 300 m à l'extérieur
Capteur d'image	CMOS 0,3 mégapixel
Vision nocturne	Oui (LED infrarouges automatiques)
Détection de mouvement	Par détecteur visuel, portée jusqu'à 5 m (au réglage max)
Détection de température	Oui (plage réglable)
Détection sonore	Oui (niveau sonore réglable)
Angle de montage réglable	Horizontal ±90°, vertical (avant/bas) réglable lors du montage
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	Jusqu'à 90 % (sans condensation)
Entretien	Nettoyage avec un chiffon doux humide ; ne pas utiliser de solvants ou abrasifs
Sécurité	Utiliser uniquement l'adaptateur fourni ; déconnecter avant nettoyage ; ne pas exposer à l'eau
Accessoires fournis	1 adaptateur secteur PNLV236CE, guide d'installation

FOIRE AUX QUESTIONS - KX-HN6012G PANASONIC

Comment installer la caméra Panasonic KX-HN6012G ?

Pour installer la caméra, commencez par enregistrer la caméra sur le hub en appuyant sur le bouton [ B ] jusqu'à ce que le voyant clignote lentement en vert. Ensuite, connectez l'adaptateur secteur à la caméra puis à une prise murale. Placez la caméra sur une surface stable ou montez-la au mur à l'aide de vis (non fournies). Assurez-vous que la caméra est dans la portée du hub (environ 50 m à l'intérieur). Pour plus de détails, consultez le Guide de l'utilisateur.

Que faire si la caméra ne se connecte pas au hub ?

Vérifiez d'abord que le voyant LED de la caméra clignote lentement en orange, indiquant qu'elle n'est pas enregistrée. Assurez-vous que le hub est sous tension et que son voyant clignote lentement en vert (mode enregistrement). Appuyez sur le bouton [ B ] de la caméra jusqu'à ce que le voyant clignote en vert. Si l'enregistrement échoue, le hub émet plusieurs bips. Vérifiez également la portée et les obstacles (murs épais, métal). Vous pouvez aussi utiliser l'application Home Network pour enregistrer.

Comment régler la sensibilité de détection de mouvement ?

Utilisez l'application Home Network sur votre smartphone. Ouvrez les réglages de la caméra et ajustez le niveau de sensibilité au mouvement. Vous pouvez également définir des zones de détection spécifiques dans l'image. La portée maximale de détection est d'environ 5 mètres avec la sensibilité la plus élevée.

La vision nocturne fonctionne-t-elle automatiquement ?

Oui, la caméra est équipée de LED infrarouges qui s'allument automatiquement dans les environnements à faible luminosité. Le mode vision nocturne permet de voir des images en noir et blanc. Notez que les couleurs peuvent différer et que les LED rouges peuvent être visibles dans l'obscurité.

Puis-je utiliser la caméra sans hub ?

Non, la caméra nécessite un hub Panasonic compatible (vendu séparément ou inclus dans le kit) pour fonctionner. Le hub sert de station de base pour la communication sans fil et permet d'accéder aux fonctionnalités via l'application Home Network.

Comment changer la position de la caméra après montage ?

La caméra peut être inclinée verticalement (vers l'avant ou vers le bas) et pivotée horizontalement (jusqu'à ±90°). Si elle est montée au mur, desserrez légèrement la vis de fixation pour ajuster l'angle. Assurez-vous que le support est bien fixé pour éviter une chute.

Que signifient les voyants LED ?

Le voyant LED indique l'état de la caméra : éteint (pas d'alimentation ou réglé pour être éteint en fonctionnement normal), vert fixe (fonctionnement normal), vert clignotant lent (en mode enregistrement), rouge fixe (mouvement détecté), rouge clignotant lent (visionnage ou enregistrement en cours), rouge clignotant rapide (hors de portée du hub ou anomalie), orange clignotant lent (caméra non enregistrée).

Comment nettoyer la caméra ?

Débranchez toujours l'adaptateur secteur avant le nettoyage. Utilisez un chiffon doux et humide pour essuyer l'extérieur. N'utilisez pas de benzène, de diluant, de produits abrasifs ou de nettoyants en aérosol. Évitez de toucher l'objectif avec les doigts.

Puis-je enregistrer des vidéos ?

Oui, vous pouvez enregistrer des vidéos sur une carte microSD insérée dans le hub (non incluse). L'enregistrement peut être déclenché par une détection de mouvement, de température ou de son. Utilisez l'application Home Network pour configurer l'enregistrement et consulter les clips.

Quelle est la portée maximale de la communication sans fil ?

La portée est d'environ 50 mètres à l'intérieur et jusqu'à 300 mètres à l'extérieur en champ libre. Les obstacles comme les murs en béton, les portes métalliques ou les fenêtres à double vitrage peuvent réduire la portée. Si le voyant clignote en rouge, la caméra est hors de portée.

MODE D'EMPLOI KX-HN6012G PANASONIC

Guide d'installation

Système de réseau privé

Caméra intérieure

Modèle KX-HNC200EX1

Vous venez d'acquérir un produit Panasonic et nous vous en remercions.

Le présent document vous indique comment installer la caméra intérieure de manière correcte.

Pour plus de détails concernant l'utilisation du système, reportez-vous au Guide de l'utilisateur (page 15).

Veuillez tirer le présent document avant d'utiliser l'appareil et le conserver pour référence ultérieure.

PNQX7966ZA

PNQX7966ZA CC0116WK0 (E)

Sommaire

Informations sur les accessoires 3

Informations importantes

Pourvoir sécurité 4

Consignes de sécurité importantes 5

Pour des performances optimales 5

Autres informations 6

Configuration

Pièces et fonctions 8

Voyant LED 8

Vue d'ensemble de la configuration 8

Enregistrement de la caméra 8

Informations relatives aux fonctionnalités du détecteur

Informations relatives au mode de vision nocturne 11

Vérification de la zone d'utilisation 11

Raccordements 11

Montage mural 12

Annexe

Test de la plage de détection de mouvement....14

Fonctionnalités disponibles lors de l'utilisation de l'application [Home Network] 14

Accès au Guide de l'utilisateur 15

Caractéristiques 15

Accessoires fournis

N°	Accessoire/Référence	Quantité
①	Adaptateur secteur/PNLV236CE	1

(1)

Autres informations

• La conception et les caractéristiques peuvent être modifiées sans préavis.
• Les illustrations figurant dans ce manuel peuvent différer légèrement du produit réel.
• Pour obtenir des informations relatives à la directive ErP, veuillez lire la section "Informations relatives à l'écoconception" du Guide de configuration système du hub.

Marques commerciales

• microSDHC est une marque commerciale de SD-3C, LLC.
• iPhone et iPad sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays. Android est une marque de Google Inc.
• Microsoft, Windows et Internet Explorer sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Les autres marques commerciales mentionnées ici sont la propriété de leurs détenteurs respectifs.

Avis

• Le hub prend en charge les cartes mémoire microSD et microSDHC. Dans le précédent document, le terme "carte microSD" est utilisé en tant que terme générique pour faire référence à toutes les cartes prises en charge.

Informations importantes

• Ce système est un système auxiliaire, il n'est pas conçu pour assurer une protection complète contre le vol. Panasonic décline toute responsabilité en cas de vol lors de l'utilisation de ce système.
• Cet appareil ne remplace pas la surveillance d'un médecin ou d'un soignant. Le soignant a pour responsabilité de rester à proximité pour parer à toute éventualité.
• Les fonctionnalités sans fil du système sont soumises à des interférences, le fonctionnement ne peut donc être garanti dans toutes les situations. Panasonic décline toute responsabilité en cas de blessures ou de dommages suite à une panne ou une erreur de communication sans fil.

Pour votre sécurité

Pour éviter tout risque de dommages corporels ou matériels, voir d'accident mortel, lisez attentivement cette section avant d'utiliser l'appareil, de manière à être assuré que vous l'utilisez d'une façon appropriée et sûre.

Connexion électrique

• Utilisez uniquement l'alimentation électrique indiquée sur le produit.
• Ne surchargez pas les prises électriques et les cordons d'alimentation. Ceci risque de provoquer un incendie ou une décharge électrique.
• Insérez complètement l'adaptateur secteur/la fiche d'alimentation dans la prise de courant. Le non-respect de ces instructions peut entraîner une décharge électrique et/ou une accumulation de chaleur qui peut provoquer un incendie.
• Enlevez régulièrement la poussière ou autres débris de l'adaptateur secteur et la fiche d'alimentation en les retirant de la prise de courant, puis en les essuyant avec un chiffon sec. L'accumulation de poussière peut provoquer un début d'isolation resulting par

exemple de l'humidité, etc. et provoquer un incendie.

• Débranche l'appareil de la prise électrique s'il émet de la fumée, une odeur anormale ou fait un bruit inhabituel. Ces situations pourraient en effet provoquer un incendie ou une décharge électrique. Assurez-vous que la fumée a cessé et contactez un centre de service/agréé.
• Débranche l'appareil de la prise électrique et ne touche jamais ses composants internes si le boîtier est ouvert. Il existe un danger de décharge électrique.
• Ne touchez jamais la fiche avec des mains humides. Il existe un danger de décharge électrique.
• Ne connectez pas de dispositifs autres que ceux spécifiés.

Installation

Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez jamais cet appareil à la pluie ou à une source d'humidité. - Ne placez pas ou n'utilisez pas ce produit à proximité d'appareils à contrôle automatique, tels que des portes automatiques ou des alarmes incendie. Les ondes radio émises par ce produit peuvent entraîner des dysfonctionnements de ces appareils et provoquer un accident. - Évitez de tirer ou de tordre le cordon de l'adaptateur secteur, ou de le placer sous des objets lourds. - Conservez les petites pièces, telles que les cartes microSD et les vis, hors de portée des enfants. Il y a un risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.

Mesures de précaution

• Débranchez le produit de la prise électrique avant tout nettoyage. N'utilisez pas de nettoyants liquides ou à aérosol.
• Ne démontez pas le produit.
• Ne placez jamais d'objets en métal à l'intérieur de l'appareil. Si des objets en métal pénètrent dans l'appareil, désactivez le disjoncteur et contactez un centre de réparation/agré.

Précautions médicales

• Consultez le fabricant de tout appareil Médical personnel (par exemple stimulateurs cardiaques ou aides auditives) pour vous assurer qu'ils sont correctement protégés contre l'énergie radioélectrique extérieure. Les fonctionnalités DECT utilisent une fréquence comprise entre 1,88 GHz et 1,90 GHz, avec une puissance de transmission maximale de 250 mW.
• N'utilise pas ce produit dans les établissements de santé si la réglementation affichée dans ces zones vous interdit de le faire. Il est possible que les hôpitaux ou les établissements de santé utilisent des équipements potentiellement sensibles à l'énergie radioélectrique extérieure.

Installation et emplacement

• N'installez jamais le câblage pendant un orage. L'adaptateur secteur est utilisé comme principal organe de déconnexion. Assurez-vous que la prise secteur est installée après l'appareil et est facilement accessible.
• Pour éviter le risque de strangulation, maintenez l'appareil et l'adaptateur secteur à au moins 1 m du berceau d'un infant et hors de portée des jeunes enfants.
• Montez l'appareil sur une surface stable en mesure de bien soutenir la caméra.
• N'installez pas l'appareil sur un matériel mou. Elle pourrait tomber, se casser ou causer des blessures.
• Ne montez pas l'appareil sur une plaque de plâtre, du béton cellulaire léger autoclave, un bloc en béton, du contreplaqué d'une épaisseur inférieure à 25 mm, etc.

Prévention des accidents et des blessures

• Ne placez pas les oreilles à proximité du haut-parleur, les sons bruyants émis par le haut-parleur peuvent entraîner des dommages auditifs.

Consignes de sécurité importantes

Lorsque vous utilisez votre produit, observez : toujours des précautions de sécurité élémentaires afin de réduire le risque d'incendie, de décharge électrique et de blessure, notamment :

1. N'utilise pas ce produit à proximité d'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier de cuisine ou d'un bac à lessive, dans un sous-sol humide ou au bord d'une piscine.
2. Utilisez uniquement le cable d'alimentation indiqué dans le présent document.

CONSERVEZ CES INSTRUCTIONS

Emplacement du hub et prévention du bruit

Le hub et autres appareils Panasonic compatibles utilisant des ondes radio pour communiquer les uns avec les autres.

Pour bénéficier d'une zone de couverture maximale et éviter les bruits parasites, il est recommandé d'installer le hub comme indiqué ci-dessous:

• à un emplacement pratique, élevé et central, sans obstacles entre l'appareil et le hub, dans un environnement stable;
• loin d'appareils électroniques tels que téléviseurs, radios, ordinateurs, périphériques sans fil ou autres téléphones;
• loin de transmetteurs à radiofréquence (par exemple, antennes externes de stations de téléphonie mobile). (Évitez de placer le hub sur une baïe vitrée ou à proximé d'une fenêtre.)
• Si la réception à l'emplacement du hub n'est pas satisfaisante, déplacez le hub vers un autre emplacement offrant une meilleure réception.

Environnement

• Maintenez le produit éloigné des appareils générant du bruit électrique, par exemple les lampes fluorescentes et les moteurs.
• Le produit ne devrait pas être exposé à de la fumée excessive, de la poussière, des températures élevées et des vibrations.
• N'exposez pas l'appareil à la lumière directe du soleil ou à d'autres formes d'éclairage puissant (lampes halogènes, par exemple) pendant des périodes de temps prolongées. (Cela peut endommager le détector d'image.)
• Ne placez pas d'objets lourds sur le produit.
• Lorsque vous n'utilisez pas l'appareil pendant une longue période, débranchez-le de la prise électrique.
• Maintenez l'appareil éloigné de toute source de chaleur (radiateur, autocuiseur, etc.) et ne le laissez pas dans une pièce où la température est inférieure à 0°C ou supérieure à 40°C. Evitez également les sous-sols humides. L'utilisation de ce produit à proximité d'appareils électriques peut causer des interférences. Éloignez-le des appareils électriques.

Entretien habituel

Nettoyez la surface extérieure de l'appareil avec un chiffon doux humide. N'utilisez pas de benzène, diluant ou toute poudre abrasive.

Qualité d'image de la caméra

• Les images de la caméra peuvent prévenir les caractéristiques suivantes.
• Les couleurs des images peuvent ne pas correspondre aux couleurs réelles.
• Il est possible que les visages apparaissent foncés en présence de lumière derrière l'objet (rétroéclairage).
• La qualité d'image peut être réduite dans les lieux sombres.
• Les images peuvent sembler floues lors de l'utilisation de lumières extérieures.

Si l'objet est éclairé par la lumière du soleil ou des lampes halogènes, les zones noires de l'image peuvent paraître violacées. Ce n'est pas un dysfonctionnement.

Protection de vos enregistrements

• Ne retirez pas la carte microSD et ne déconnectez pas l'adaptateur secteur du hub lors de la lecture ou de l'écriture de données sur la carte microSD. Les données de la carte pourraient être corrompues.
• En cas d'anomalies de fonctionnement ou d'exposition d'une carte microSD à des ondes électromagnétiques ou de l'électricité statique, les données générées sur la carte peuvent être corrompues ou effacées. Nous vous recommandons donc de sauvegarder les données importantes sur un ordinateur ou autre dispositif.

Élimination des équipements usagés (uniquement en union européenne et dans les pays disposant de systèmes de recyclage)

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui

l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veillez vous renseigner auprès des collectivités locales.

Informations importantes

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Configuration

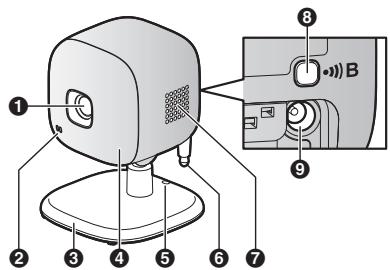

Pièces et fonctions

1 Objectif 2 Microphone Θ Support 4 Voyant LED 5 Trou

Pour empêcher la caméra de tomber, insérez une ficelle dans le trou du support.

6 Déteceur de température Haut-parleur 3 [B]

Utilisé lors de l'enregistrement de la caméra au niveau du hub

9 Prise CC

Voyant LED

Vous pouvez vérifier le statut de laamera à l'aide du voyant LED.

Voyant	Etat
Eteint	Pas d'alimentation électrique ou levoyant LED est éteint*1
Vert, allumé	Fonctionnement normal*1
Vert, clignotant lente-ment	Mode d'enregistrement
Rouge	Mouvement détesté
Rouge, clignotement lent	Des images en direct sont en cours de vision-nage ou d'enregistre-ment

Voyant	Etat
Rouge, clignotant	Laamera est hors de portée du hub ou ano-malie de fonctionnement du dispositif
Orange, clignotant len-tement	Laamera n'est pas en-registrée au niveau du hub

Vous pouvez configurer laamera de manière à ce que son voyant LED ne s'allume pas lors du fonctionnement normal. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Vue d'ensemble de la configuration

1 Configuration initiale

Assurez-vous de pouvoir accéder au système à l'aide de votre appareil mobile. Pour plus de détails, reportez-vous au Guide de configuration du système foumi avec le hub.

Enregistrement

L'enregistrement n'est requis que si laamera a été achetée separately (pas dans le cadre d'un ensemble).

3 Vérification de la zone d'utilisation

Lisez les informations du présent document pour vous assurer que la zone d'utilisation souhaitée est adaptée au bon fonctionnement de l'appareil.

4 Raccordement

Placez la caméra à l'emplacement souhaité et connectez-la à la prise électrique.

Enregistrement de la alarme

Cette procédure n'est pas requise pour les appareils inclus dans un ensemble.

Pour utiliser la cámara, vous devez l'enregistrer au niveau du hub.

Si la caméra n'est pas enregistrée au niveau d'un hub, le voyant LED de la caméra clignote lentement en orange.

Vous pouvez enregistrer chaque appareil à l'aide des boutons d'enregistrement ou de l'application [Home Network].

Remarques :

• Avant d'enregistrer laamera, assurez-vous que les adaptateurs secteur du hub et de laamera sont connectés et que chaque appareil est sous tension.

1 Hub :

Appuyez sans relâcher sur [•] CAMERA jusqu'à ce que le voyant LED clignote lentement en vert.

2 Camera :

Appuyez sans relâcher sur [•B] jusqu'à ce que le voyant LED clignote lentement en vert (page 8).

• Une fois l'enregistrement terminé, le hub émet un long signal sonore.

Remarques :

• Pour annuler sans enregistrer la camera, appuyez de nouveau sur la touche [ ]B] au niveau du hub et de la camera.
• En cas d'échec de l'enregistrement, le hub émet plusieurs signaux sonores courts.

Lors de l'enregistrement de la caméra à l'aide de l'application [Home Network], vous pouvez attribuer un nom à vos appareils et les regrouper par emplacement.

Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Informations relatives aux fonctionnalités du détecteur

Laamera dispose de 3 fonctionnalités de détection : un détector visuel pour détector le mouvement, un détector de température et un détector de son. Veuillez tirer les informations suivantes au sujet de chaque détector avant de décider de l'emplacement d'installation de laamera.

Remarques :

• Les fonctionnalités de détection de la caméra ne sont pas conçues pour les situations nécessitant une fiabilité élevée. Nous vous déconseillons d'utiliser les fonctionnalités de détection dans de telles situations.
• La société Panasonic ne peut être tenue responsable des blessures ou des dommages causés par l'utilisation des fonctionnalités de détection de la caméra.

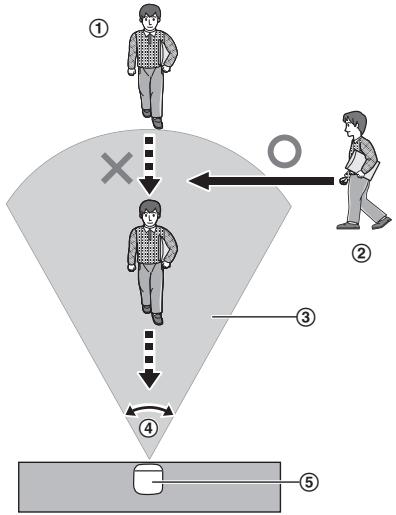

Détection du mouvement à l'aide de la lumière visible

Laamera peut détecter le mouvement en se basant sur les changements de luminosité des zones visibles pour laamera.

Plage de détection verticale : environ Distance du mouvement détectable : jusqu'à 5 m quand la sensibilité au mouvement est réglée sur le paramètre le plus élevé à l'aide de l'application [Home Network].

Remarques :

• Il est possible que des mouvements soient détectés de manière incorrecte lorsque les couleurs du sujet en déplacement et du fond sont similaires.
• Il est possible que des mouvements soient détectés de manière incorrecte en cas de changements soudains au niveau de la luminosité globale (lorsque des lumières sont allumées, par exemple).
• La détection est plus difficile lorsque l'image est foncée.
• Vous pouvez régler la sensibilité de la fonction de détection de la camera et définir quelques zones de l'image de la camera doivent être surveillées et faire l'objet d'une détection de

Configuration

mouvement. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Sens du mouvement

Il est plus facile de détecter les objets qui se déplacent latéralement devant laamera que les objets qui se déplacent en direction de laamera.

Il est difficile de détecter les mouvements en direction de la caméra. Il est facile de détecter les mouvements latéraux devant la caméra. Plage de détection Plage de détection horizontale : environ Camera

Détecteur de température

Le détector se déclenche en cas de dépassement de la plage de températures définie.

Remarques :

• Il est possible que le détecteur de température ne détecte pas la température avec précision si la caméra est exposée aux flux d'air chaud ou froid de systèmes de chauffage/défrigération.
• Vous pouvez ajuster le réglage de la température du détecteur de température. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Détecteur de son

Le détector se déclenche en cas de dépassement du niveau audio défini.

Remarques :

• Le détector de son ne fonctionne pas lorsque la fonctionnelle berceuse de laamera procee à la lecture d'une berceuse.
• Il est possible que le détector de son ne fonctionne pas de la manière souhaitée lorsque laamera est installée dans des environnements bruyants.
• Vous pouvez ajuster le réglage du niveau audio du détector de son. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Informations relatives au mode de vision nocturne

Laamera dispose de toute une série de voyants LED infrarouges qui s'allument automatiquement en cas de faible éclairage, ce qui permet aux images de laamera d'être lisibles, même lorsque les conditions ambiantes sont sombres.

Remarques :

Lorsque le mode de vision nocturne est actif, les couleurs des images de la caméra peuvent différer de la normale. - Lorsque le mode de vision nocturne est actif, les voyants LED infrarouges qui entourent l'objet de la caméra s'accumulent dans une couleur rouge pâle visible dans le noir. - Si la caméra est installée devant une fenêtre et est orientée en direction de la fenêtre, il est possible que les images soient de mauvaise qualité lorsque le mode de vision nocturne est actif.

Plage de communication sans fil

La plage de communication sans fil de chaque appareil du système par rapport au hub est

d'environ 50 m à l'intérieur et d'environ 300 m à l'extérieur. Il est possible que la communication sans fil ne soit pas fiable lorsque les obstacles suivants se trouvent entre le hub et les appareils.

• Écrans ou portes en métal Murs isolés avec des feuilles d'aluminium Murs en béton ou en tôle ondulée
• Fenêtres à double vitrage
• Plusieurs murs
• Lorsque les appareils se situent à des étages différents ou dans différents bâtiments

Remarques :

• Le voyant LED de la caméra clignote en rouge si la caméra est hors de portée du hub. Vous devez alors vérifier toutes les connexions, y compris celles du hub.

Mises en garde relatives à la zone d'utilisation

L'utilisation de la caméra dans les lieux suivants peut entraîner des déformations, des anomalies de fonctionnement ou des pannes.

• Dans des lieux exposés à la graisse ou à la vapeur (cuisines, par exemple)
• À proximité de champs magnétiques (fours à micro-ondes et aimants, par exemple)
• Dans des lieux soumis à des changements de températures extrêmes (climatiseurs, par exemple)
• Dans des lieux avec des objets réfléchissants (vitre, par exemple), qui peuvent interférer avec la détection des variations de température
• Dans des lieux où la température est affectée par des objets très lumineux (lamps fluorescentes, par exemple)
• À proximité d'appareils qui émettent de fortes ondes radio (téléphones portables, par exemple)

Raccordements

① Insérez fermement la fiche de l'adaptateur secteur dans la prise CC. ② Connectez l'adaptateur secteur à la prise de courant.

Remarques :

Utilisez uniquement l'adaptateur secteur Panasonic PNLV236CE fourni.

Connexion de l'adaptateur secteur

L'adaptateur secteur doit être branché en permanence. (Il est normal que l'adaptateur soit chaud pendant son utilisation.) L'adaptateur secteur doit être branché sur une prise secteur verticale ou montée au sol. Ne branchez pas l'adaptateur secteur à une prise secteur montée au plafond, car il risque de se débrancher sous l'effet de son poids.

Panne de courant

• Laamera ne fonctionne pas pendant les pannes de courant.

Installation de la caméra sur une surface plane

Lorsque vous installez la camera sur une surface plane, pour empêcher la camera de tomber, insérez une ficelle dans le trou (page 8) du support.

Insérez une ficelle (non fournie) dans le trou du support. Nouez la ficelle et fixez-la au support.

Montage mural

• Installez laamera sur une surface stable en mesure d'en supporter le poids. L'adaptateur secteur doit être branché sur une prise secteur verticale ou montée au sol. Ne branchez pas l'adaptateur secteur à une prise secteur montée au plafond, car il risque de se débrancher sous l'effet de son poids.
• N'installez pas laamera sur un matériel mou. Elle pourrait tomber, se casser ou causer des blessures.
• Ne montez pas laamera sur une plaque de plâtre, du béton cellulaire léger autoclave, un bloc en béton, du contreplaqué d'une épaissur inférieure à 25 mm, etc.

1 Enforcez les vis (non fournies) dans le mur.

A Longueur de plus de 20mm Espace 1,3 mm

Remarques :

• Utilisez le modèle suivant pour déterminer l'emplacement des trous de vis.

2 Montez la caméra sur le mur.

A Vis

B 28 mm

3 Procédez au réglage de l'angle de la caméra.

Test de la plage de détection de mouvement

Une fois l'application [Home Network] installée sur votre dispositif mobile, vous pouvez tester les performances de la fonctionnalité de détection de mouvement de la caméra à l'aide de votre dispositif mobile.

Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

1 Lancez l'application [Home Network] et affichez les images en direct de laamera. 2 Placez-vous dans le champ de vision de laamera. 3 Tout en vous rapprochant de laamera, utilisez ce dispositif mobile pour déterminer où vous trouvez dans le champ de vision lorsque la fonctionnalité de détection de mouvement de laamera est déclenchée.

• Lorsque la fonctionnalité de détection de mouvement est déclenchée, les voyants LED de laamera s'allument en rouge pendant environ 3 secondes.

Notez les zones du champ de vision où des mouvements sont détectés et procédez aux réglages nécessaires.

Remarques :

• Vous pouvez régler la zone qui peut être détectée par le détecteur visuel. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Test du microphone

Pour tester le microphone, parlez de manière claire et audible dans le microphone pendant que l'utiliser d'un dispositif mobile visionne les images en direct de la caméra.

Fonctionnalités disponibles lors de l'utilisation de l'application [home network]

Certaines des f sont répertoriées ci-dessous. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Système d'alarme

Voupez utilise l'application pour activer et désactiver le système d'alarme, vérifier l'état du détecteur et consulter le journal des événements survenus.

-Surveillance en direct à l'aide de la caméra

Vous pouvez visionner des images en direct de la caméra, même lorsque vous n'êtes pas chez vous.

Interphone

Vous pouvez ajuster le volume du Haut-parleur et du microphone de la caméra à l'aide de votre dispositif mobile.

Réglage du détecteur

Vous peuvent ajuster la plage de détection du détector visuel et les niveaux de réglage du détector de son et du détector de température.

Intégration du détecteur

Veuillez configurer les fonctionnalités de détection de la caméra de manière à ce qu'elles déclenchent d'autres événements système, tels que l'enregistrement par la caméra 1, l'activation d'un appareil électrique (une lampe, par exemple), etc. (Appareil adapté requis.)

*1 Une carte microSD disponible dans le commerce doit être insérée dans le hub pour permettre l'enregistrement d'images.

- Notification

Vous pouvez configurer la caméra de manière à ce qu'elle envoie une notification à l'application [Home Network] lorsque les fonctionnalités de détection de la caméra sont déclenchées (lorsque des mouvements sont détectés, si un bébé pleure (détecteur de son) ou si la pièce devient trop chaude ou trop froide (détecteur de température)).

Accès au guide de l'utilisateur

Le Guide de l'utilisateur regroupe des documents en ligne qui vous aident à profiter pleinement de l'application [Home Network].

1 iPhone/iPad

Appuyez sur au niveau de l'écran d'accueil de l'application.

Appareils AndroidTM

Appuyez sur ou appuyez sur le bouton de menu du dispositif mobile au niveau de l'écran d'accueil de l'application.

2. Appuyez sur [Guide de l'utilisateur].

Remarques :

• Les versions 8 et antérieures de l'application Microsoft® Windows® Internet Explorer® ne sont pas prises en charge.
• Les versions 4.1 et plus récentes de l'application Android sont recommandées.
• Vous pouvez également accéder au Guide de l'utilisateur à partir de la page Web indiquée ci-dessous.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Caracteristiques

Normes

DECT (Digital Enhanced Cordless Telecommunications : télécommunications numériques sans fil améliorées)

• Plage de fréquences

DECT:1,88GHz-1,90GHz

• Puissance de transmission de radiofréquence

DECT : environ 93 mW (puissance moyenne par canal)

• Alimentation électrique

220-240V c.a., 50/60Hz

• Consommation

Veille:2,2W

En fonctionnement :

3,0 W (lorsque les voyants LED sont éteints)

4,0 W (lorsque les voyants LED sont allumés)

• Conditions de fonctionnement

0°C - 40°C

Jusqu'à 90 % d'humidité relative (sans condensation)

• Plage de transmission

Environ 50 m à l'intérieur

Environ 300 m à l'extérieur

• Détecteur d'image

CMOS, 0,3 megapixel

• Éclairage minimal requis

0|x*1

• Distance focale

Fixe (0,4m - infini)

• Champ de vision angulaire (angle de la caméra)

Horizontal : environ

Vertical : environ

• Méthode de détection de mouvement

Détecteur visuel

• Plage de détection de mouvement

Horizontal : environ

Vertical : environ

• Angles de montage réglables

Horizontal: ±90°

Vertical : vers l'avant - vers le bas environ

(réglable lors du montage)

• Dimensions (hauteur × largeur × profondeur)

Environ 102mm × 75mm × 75mm

Poids

Environ 160 g

*1 Les voyants LED infrarouges qui entourent l'objet de la caméra s'allument en cas de faible éclairage.

Références à nous communiquer lors de tout contact

Il est recommandé de garder ces informations à portée de main lors de toute demande de réparation sous garantie.

N° de série	Date d'achat
(au niveau de la partie inférieure du support)
Nom et adresse du vendeur

Joignez votre ticket de caisse ici.

Panasonic System Networks Co., Ltd.
