KX-HNS102EX1 - Système de sécurité domestique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de mouvement infrarouge
Marque	Panasonic
Modèle	KX-HNS102EX1
Alimentation	2 piles alcalines AA (LR6) 1,5 V
Autonomie des piles	Jusqu'à 1 an (50 détections/jour à 25°C)
Dimensions (avec cache arrière)	72 mm × 73 mm × 39 mm
Dimensions (avec adaptateur mural)	72 mm × 73 mm × 61 mm
Poids (avec cache arrière, sans piles)	Environ 70 g
Poids (avec adaptateur mural, sans piles)	Environ 85 g
Type de détecteur	Détecteur infrarouge pyroélectrique (chaleur)
Angle de détection horizontal	Environ 90° (±45°)
Angle de détection vertical	Environ 20° (±10°)
Portée de détection (HIGH)	Environ 5 m
Portée de détection (LOW)	Environ 2,5 m
Communication sans fil	DECT (1,88 – 1,90 GHz), puissance max 250 mW
Portée sans fil (intérieur)	Environ 50 m
Portée sans fil (extérieur)	Environ 300 m
Fonctions principales	Détection de mouvement, alarme, intégration application Home Network, alerte téléphonique, journal d'événements
Réglage de sensibilité	Commutateur HIGH/LOW
Indicateur LED	Vert (aucun mouvement), rouge (mouvement), rouge clignotant (hors de portée), vert lent (enregistrement)
Montage	Mural (avec cache arrière ou adaptateur d'angle fourni)
Température de fonctionnement	0 °C à 40 °C
Entretien	Nettoyer avec un chiffon doux humide ; ne pas utiliser de benzène ou diluant
Sécurité	Ne pas exposer à la pluie, ne pas démonter, utiliser uniquement les piles spécifiées
Accessoires fournis	2 piles alcalines AA, adaptateur de montage mural, 2 vis de montage

FOIRE AUX QUESTIONS - KX-HNS102EX1 PANASONIC

Comment installer le capteur de mouvement Panasonic KX-HNS102EX1 ?

Installez le capteur en le fixant au mur à l'aide du cache arrière ou de l'adaptateur mural fourni. Suivez les étapes : retirez le cache arrière, fixez-le au mur avec les vis, puis enclenchez le capteur. Pour une inclinaison, utilisez l'adaptateur. Assurez-vous que la zone de détection est dégagée.

Comment enregistrer le capteur sur le hub ?

Si le capteur n'est pas inclus dans un ensemble, enregistrez-le sur le hub : appuyez sans relâcher sur le bouton [C] OTHER DEVICE du hub jusqu'à ce que son voyant clignote lentement en vert, puis appuyez sans relâcher sur [C] du capteur jusqu'au même clignotement. Un long bip confirme l'enregistrement.

Quelle est la portée de détection et comment la régler ?

La portée est d'environ 5 m en mode HIGH et 2,5 m en mode LOW. Utilisez le commutateur HIGH/LOW situé sous le cache pour ajuster la sensibilité. Le mode LOW réduit les fausses détections dans les zones à variations de température.

Que signifie le voyant LED du capteur ?

Le voyant indique l'état : vert fixe = aucun mouvement ; rouge fixe = mouvement détecté ; rouge clignotant = hors de portée du hub ; vert clignotant lent = mode enregistrement. Appuyez sur [C] pour vérifier l'état, puis à nouveau pour éteindre le voyant et économiser les piles.

Quelle est l'autonomie des piles et comment les remplacer ?

Les piles alcalines AA durent jusqu'à 1 an (50 détections/jour à 25°C). Pour les remplacer, retirez le cache arrière en appuyant sur les côtés, insérez deux piles neuves en respectant la polarité, puis remettez le cache.

Le capteur peut-il être utilisé avec l'application Home Network ?

Oui, l'application Home Network permet d'activer/désactiver l'alarme, consulter le journal, recevoir des alertes téléphoniques et intégrer le capteur à d'autres appareils (ex : caméra, lampe). Consultez le Guide de l'utilisateur pour plus d'infos.

Comment nettoyer et entretenir le capteur ?

Nettoyez la surface extérieure avec un chiffon doux humide. N'utilisez pas de benzène, diluant ou poudre abrasive. Évitez l'exposition à la fumée, poussière, températures extrêmes et lumière directe du soleil.

Quelles sont les précautions de sécurité à respecter ?

N'exposez pas le capteur à la pluie ou à l'humidité. Ne le démontez pas. Utilisez uniquement des piles alcalines AA. Ne mélangez pas piles neuves et usagées. Tenez les petites pièces hors de portée des enfants. Consultez un médecin en cas d'ingestion.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord que le capteur est enregistré et à portée du hub (voyant rouge clignotant = hors portée). Nettoyez la lentille, retirez les obstacles. Ajustez la sensibilité (LOW réduit les fausses détections). Évitez les variations de température brutales (climatisation, chauffage).

Puis-je installer le capteur à l'extérieur ?

Non, le capteur est conçu pour une utilisation en intérieur uniquement. Ne l'installez pas dans des lieux exposés à la pluie, à l'humidité, à la graisse ou à des températures extrêmes. La portée sans fil extérieure est de 300 m, mais l'appareil doit rester à l'abri.

MODE D'EMPLOI KX-HNS102EX1 PANASONIC

Guide d'installation

Système de réseau privé

Capteur de mouvements

Modèle

KX-HNS102EX1

Vous venez d'acquérir un produit Panasonic et nous vous en remercions.

Le présent document vous indique comment installer le capteur de mouvements de manière correcte.

Pour plus de détails concernant l'utilisation du système, reportez-vous au Guide de l'utilisateur (page 15).

Veuillez lire le présent document avant d'utiliser l'appareil et le conserver pour référence ultérieure.

PNQX7970ZA

PNQX7970ZA CC0116WK0 (E)

Sommaire

Informations sur les accessoires....3

Informations importantes

Pourvoir sécurité 4

Consignes de sécurité

importantes 5

Pour des performances

optimales 5

Autres informations 6

Configuration

Pièces et fonctions 8

Voyant LED 8

Vue d'ensemble de la

Configuration 8

Insertion des batteries 9

Enregistrement du capteur de

movements 9

Fonctionnalités du détecteur 10

Vérification de la zone

d'utilisation 12

Montage mural 13

Annexe

Test du capteur de mouvements...15

Réglage de la sensibilité du

detector 15

Fonctionnalités disponibles lors de

l'utilisation de l'application [Home

Network] 15

Accès au Guide de l'utilisateur... 15

Caractéristiques 16

Informations sur les accessoires

Accessoires fournis

N°	Accessoire/Référence	Quantité
①	Batteries*1	2
②	Adaptateur de montage mural*2	1
③	Vis de montage mural (25 mm)	2

1 Lors du remplacement des batteries, reportez-vous à la section "Alimentation électrique" du chapitre "Caractéristiques", page 16 pour obtenir des informations concernant les batteries. 2 Le capteur de mouvements peut être installé au mur avec ou sans adaptateur de montage mural (page 13).

(1)

(2)

(3)

Autres informations

• La conception et les caractéristiques peuvent être modifiées sans préavis.
• Les illustrations figurant dans ce manuel peuvent différer légèrement du produit réel.

Marques commerciales

• iPhone et iPad sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
• Android est une marque de Google Inc.
• Microsoft, Windows et Internet Explorer sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Les autres marques commerciales mentionnées ici sont la propriété de leurs détenteurs respectifs.

Informations importantes

• Ce système est un système auxiliaire, il n'est pas conçu pour assurer une protection complète contre le vol. Panasonic décline toute responsabilité en cas de vol lors de l'utilisation de ce système.
• Les fonctionnalités sans fil du système sont soumises à des interférences, le fonctionnement ne peut donc être garanti dans toutes les situations. Panasonic décline toute responsabilité en cas de blessures ou de dommages suite à une panne ou une erreur de communication sans fil.

Pour votre sécurité

Pour éviter tout risque de dommages corporels ou matériels, voir d'accident mortel, lisez attentivement cette section avant d'utiliser l'appareil, de manière à être assuré que vous l'utilisez d'une façon appropriée et sûre.

Connexion électrique

• Utilisez uniquement l'alimentation électrique indiquée sur le produit.
• Ne connectez pas de dispositifs autres que ceux spécifiés.

Installation

Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez jamais cet appareil à la pluie ou à une source d'humidité. - Ne placez pas ou n'utilisez pas ce produit à proximité d'appareils à contrôle

automatique, tels que des portes automatiques ou des alarmes incendie. Les ondes radio émises par ce produit peuvent entrainer des dysfonctionnements de ces appareils et provoquer un accident. - Conservez les petites pièces (vis, etc.) hors de portée des enfants. Il y a un risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.

Mesures de précaution

• Ne démontez pas le produit.

Précautions médicales

• Consultez le fabricant de tout appareil médicinal personnel (par exemple stimulateurs cardiaques ou aides auditives) pour vous assurer qu'ils sont correctement protégés contre l'énergie radioélectrique externe. Les fonctionnalités DECT utilisent une fréquence comprise entre 1,88 GHz et 1,90 GHz, avec une puissance de transmission maximale de 250 mW.
• N'utilise pas ce produit dans les établissements de santé si la réglementation affichée dans ces zones vous interdit de le faire. Il est possible que les hôpitaux ou les établissements de santé utilisent des équipements potentiellement sensibles à l'énergie radioélectrique externe.

Batteries

• Les batteries doivent être utilisées correctement, faute de quoi l'appareil peut être endommagé par des fuites au niveau des batteries.

Informations importantes

• Ne rechargez, ne court-circuitz, ne démontez et ne chauffez pas les batteries. N'incinérez pas les batteries.
• Remplacez toutes les batteries en même temps.
• N'utilisez pas des batteries neuves et usagées ou différents types de batteries en même temps.
• Nous vous recommandons de recharger les batteries chaque année. Garder hors de portée des jeunes enfants. Il y a un risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.
• Retirez les batteries si elles ne fonctionnent plus. Il y a un risque de fuite, de surchauffe ou d'échappement. Ne tentez pas d'utiliser une batterie qui fuit.
• Ne versez pas intentionnellement de l'eau sur la batterie et veillez à ne pas la mouiller. Il y a un risque d'incendie et de fumée. Si la batterie est mouillée, retirez-la immédiatement et contactez un centre de réparation agréé.

Consignes de sécurité importantes

Lorsque vous utilisez votre produit, observez tous les jours des précautions de sécurité élémentaires afin de réduire le risque d'incendie, de décharge électrique et de blessure, notamment:

1. N'utilisez pas ce produit à proximité d'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier de cuisine ou d'un bac à déssive, dans un sous-sol humide ou au bord d'une piscine.
2. Utilisez uniquement les batteries indiquées dans le présent document. N'incinérez pas les batteries. Elles

pourraient exploser. Elles doivent être mises au rebut conformément à la réglementation locale.

Emplacement du hub et prévention du bruit

Le hub et autres appareils Panasonic compatibles utilisant des ondes radio pour communiquer les uns avec les autres.

Pour bénéficier d'une zone de couverture maximale et éviter les bruits parasites, il est recommandé d'installer le hub comme indiqué ci-dessous :

• à un emplacement pratique, élevé et central, sans obstacles entre l'appareil et le hub, dans un environnement interne;
• loin d'appareils électroniques tels que téléviseurs, radios, ordinateurs, périphériques sans fil ou autres téléphones;
• loin de transmetteurs à radiofréquence (par exemple, antennes externes de stations de téléphonie mobile). (Évitez de placer le hub sur une baie vitrée ou à proximé d'une fenêtre.)
• Si la réception à l'emplacement du hub n'est pas satisfaisante, déplacez le hub vers un autre emplacement offrant une meilleure réception.

Environnement

• Maintenez le produit éloigné des appareils générant du bruit électrique, par exemple les lampes fluorescentes et les moteurs.

Informations importantes

• Le produit ne devrait pas être exposé à de la fumée excessive, de la poussière, des températures élevées et des vibrations.
• Le produit ne devrait pas être exposé à la lumière directe du soleil.
• Ne placez pas d'objets lourds sur le produit.
• Maintenez l'appareil éloigné de toute source de chaleur (radiateur, autocuiseur, etc.) et ne le laïsez pas dans une pièce où la température est inférieure à 0°C ou supérieure à 40°C. Evitez également les sous-sols humides. L'utilisation de ce produit à proximité d'appareils électriques peut causer des interférences. Éloignez-le des appareils électriques.

Autres informations

ATTENTION: il existe un risque d'explosion si la batterie est replacée par un type de batterie incorrect. Mettez au rebut les batteries usagées conformément aux instructions.

Entretien habituel

Nettoyez la surface extérieure de l'appareil avec un chiffon doux humide. - N'utilisez pas de benzène, diluant ou toute poudre abrasive.

Élimination des batteries et équipements usagés (uniquement pour l'Union

européenne et les pays disposant de systèmes de recyclage)

Apposés sur le produit lui-même, sur son emballage ou figurant dans la documentation qui l'accompagne, ces pictogrammes (1), (2) indiquent que les batteries et appareils électriques électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage déquats des batteries et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les batteries

Le pictogramme (2) peut être associé à un symbole chimique. Dans ce cas, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Informations importantes

Note relative à la procédure de retrait des batteries

Reportez-vous à la section "Insertion des batteries" à la page 9.

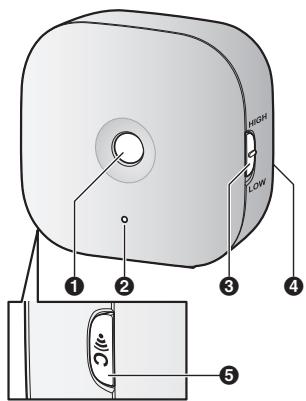

Pièces et fonctions

1 Détecteur infrarouge Voyant LED [HIGH]/[LOW] (élevé/faible)

Permet de modifier la sensibilité du détecteur (page 15).

4 Cache arrête 5 [C]

Permet de vérifier l'état du détecteur ou d'enregistrer le détecteur au niveau du hub.

Voyant LED

Veuillez appuyer sur [C] et vérifier l'état du détecteur à l'aide du voyant LED. Une fois l'état du détecteur vérifié, nous recommandons de désactiver le voyant LED en appuyant de nouveau sur [C] dès que possible, faute de quoi la durée de vie de la batterie peut être réduite.

Voyant	Etat
Vert, allumé	Aucun mouvement déteçé
Rouge, allu-mé	Mouvement détecté
Rouge, cli-gnotant	Le détecteur est hors de portée du hub
Vert, cligno-tant lente-ment	Mode d'enregistrement (vous avez appuyé sans relâcher sur [••]C)
Eteint	Pas d'alimentation de la batterie

Remarques :

Le voyant LED n'indique l'état du détector que si le détector a été enregistré (page 9).

Vue d'ensemble de la configuration

1 Configuration initiale

Assurez-vous de pouvoir accéder au système à l'aide de votre appareil mobile. Pour plus de détails, reportez-vous au Guide de configuration du système fourni avec le hub.

2 Insertion des batteries

Le capteur de mouvements fonctionne à l'aide de batteries.

Enregistrement

L'enregistrement n'est requis que si le capteur de mouvements a été acheté séparément (pas dans le cadre d'un ensemble).

4 Vérification de la zone d'installation

Lisez les informations du présent document pour vous assurer que la zone d'installation souhaitée est

adaptée au bon fonctionnement de l'appareil.

5 Installation

Installez le capteur de mouvements à l'emplacement souhaité.

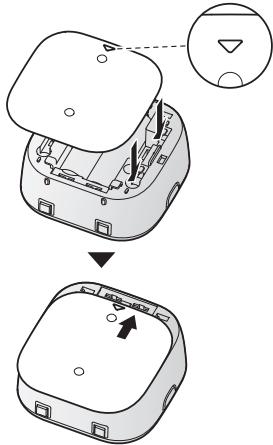

Insertion des batteries

• UTILISEZ UNIQUEMENT des batteries alcalines format AA (LR6). N'utilisez PAS de batteries au manganese/Ni-Cd/Ni-MH.
• Vérifiez la polarité (+, -).

1 Retirez le cache en appuyant sur les côtés supérieurs du cache (1) et en faisant glisser le cache vers le bas (2).

2 Insérez les batteries.

3 Installez le cache arrière.

• Orientez le repère " " vers le haut et faites glisser le cache.

Enregistrement du capteur de mouvements

Cette procédure n'est pas requise pour les appareils inclus dans un ensemble.

Pour utiliser le capteur de mouvements, vous devez l'enregistrer au niveau du hub. Si vous avez acheté les appareils séparément (pas dans le cadre d'un ensemble), vous devez enregistrer chaque appareil au niveau du hub.

Vous pouvez enregistrer chaque appareil à l'aide des boutons d'enregistrement ou de l'application [Home Network].

Configuration

1 Hub :

Appuyez sans relâcher sur [•]C OTHER DEVICE] jusqu'à ce que le voyant LED clignote lentement en vert.

2 Capteur de mouvements :

Appuyez sans relâcher sur [•)C] jusqu'à ce que le voyant LED clignote lentement en vert (page 8).

• Une fois l'enregistrement terminé, le hub émet un long signal sonore.

Remarques :

• Pour procéder à l'annulation sans enregistrer le détector, appuyez de nouveau sur la touche [•]C au niveau du hub et du détector.
• En cas d'échec de l'enregistrement, le hub émet plusieurs signaux sonores courts.

Lors de l'enregistrement du capteur de mouvements à l'aide de l'application [Home Network], vous pouvez attribuer un nom à vos appareils et les regrouper par emplacement.

Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Informations relatives aux fonctionnalités du détecteur

Le capteur de mouvements utilise un détecteur infrarouge (détecteur de chaleur). Veuillez tirer les informations suivantes avant de décider de l'emplacement d'installation du capteur de mouvements.

Remarques :

• Les fonctionnalités de détection du capteur de mouvements ne sont pas conçues pour les situations nécessitant une fiabilité élevée. Nous vous déconseillons d'utiliser les fonctionnalités de détection du capteur de mouvements dans de telles situations.
• La société Panasonic ne peut être tenue responsable des blessures ou des dommages causés par l'utilisation du capteur de mouvements.

Détention des mouvements à l'aide de la chaleur

Le détector infrarouge du capteur de mouvements peut détecter le mouvement en se basant sur les écarts de températures survenant dans la plage du capteur. Pour ce faire, il détecte les rayons infrarouges naturellement émis par les personnes, les animaux, etc. et qui lui permettent de déterminer la/température de l'objet. La plage de détetection est indiquée par la zone grise devant le capteur de mouvements sur les illustrations.

Plage de détection, vue du dessus A Plage de détection horizontale : environ 90°

Remarques :

• La détection est plus difficile lorsque l'écart de températures entre les objets et l'environnement ambiant est faible, comme en été, par exemple. À l'inverse, la détection est plus facile lorsque l'écart de températures entre les objets et l'environnement ambiant est important, comme en hiver ou la nuit, par exemple.
• La détection est impossible lorsqu'il y a des obstacles devant le détecteur infrarouge. Retirez les obstacles ou déplacez le détecteur.

Sens du mouvement

Il est plus facile de détecter les objets qui se déplacent latéralement devant le capteur de mouvements que les objets qui se

déplacé en direction du capteur de mouvements.

Il est difficile de détecter les mouvements en direction du capteur de mouvements. Il est facile de détecter les mouvements latéraux devant le capteur de mouvements. Plage de détection Capturer de mouvements

Plage de communication sans fil

La plage de communication sans fil de chaque appareil du système par rapport au hub est d'environ 50 m à l'intérieur et d'environ 300 m à l'extérieur. Il est possible que la communication sans fil ne soit pas fiable lorsque les obstacles suivants se trouvent entre le hub et les appareils.

• Écrans ou portes en métal Murs isolés avec des feuilles d'aluminium Murs en béton ou en tôle ondulée
• Fenêtres à double vitrage
• Plusieurs murs Lorsque les appareils se situent à des étages différents ou dans différents bâtiments

Remarques :

• Vous pouvez vérifier le statut de communication du capteur de mouvements en appuyant sur [ ]C]. Si le voyant LED est allumé en vert ou en rouge, le détecteur communique correctement avec le hub. Si le voyant LED clignote en rouge, le détecteur est hors de portée du hub.

Mises en garde relatives à la zone d'utilisation

L'utilisation du capteur de mouvements dans les lieux suivants peut entraîner des déformations, des anomalies de fonctionnement ou des pannes.

• Dans des lieux exposés à la graisse ou à la vapeur (cuisines, par exemple)
• À proximité de champs magnétiques (four à micro-ondes et aimants, par exemple)
• Dans des lieux soumis à des changements de températures extrêmes (climatiseurs, par exemple) Dans des lieux avec des objets réfléchissants (vitres, par exemple), qui peuvent interférer avec la détection des variations de température
• Dans des lieux où la température est affectée par des objets très lumineux (lampes fluorescentes, par exemple)
• À proximité d'appareils qui émettent de fortes ondes radio (téléphones portables, par exemple)

Montage mural

Il y a deux méthodes pour le montage mural du capteur de mouvements. Pour installer le détecteur à plat contre le mur, utilisez le cache arrière. Pour installer le capteur de manière à ce qu’il soit incliné vers la gauche ou vers la droite, utilisez l'adaptateur de montage mural.

Exemples de montage*1 du cache arrière et de l'adaptateur de montage mural

① Cache arrête

② Adaptateur démontage mural

Remarques :

• Installez le capteur de mouvements sur une surface stable en mesure d'en supporter le poids.
• N’installez pas le capteur de mouvements sur un matériel mou. Il pourrait tomber, se casser ou causer des blessures.
• Ne montez pas le capteur de mouvements sur une plaque de plâtre, du béton cellulaire léger autoclave, un bloc en béton, du contreplaqué d'une épaisseur inférieure à 25,4 mm, etc.

Utilisation du cache arrêt

1 Retirez le cache arrête en appuyant sur les côtés supérieurs du cache (0)

et en faisant glisser le cache vers le bas (2).

2 Fixez le cache arrière au mur à l'aide de vis (A).

• Placez le cache arrière avec le repère UP orienté vers le haut.
• 37 mm

Configuration

Fixez le capteur de mouvements au cache arrêté.

• Insérez les rainures du capteur de mouvements dans les 4 languettes du cache arrêté, puis appuyez sur le capteur de mouvements.

Utilisation de l'adaptateur de montage mural

1 Retirez le cache arrêté en appuyant sur les côtés supérieurs du cache (1), puis faites-le glisser vers le bas (2).

Fixez l'adaptateur de montage mural au mur à l'aide de vis (A).

• Placez l'adaptateur de montage mural en orientant le repère UP vers le haut.
• 321mm

3. Fixez le capteur de mouvements à l'adaptateur de montage mural.

• Insérez les rainures du capteur de mouvements dans les 4 languettes de l'adaptateur de montage mural, puis appuyez sur le capteur de mouvements.

Test du capteur mouvements

Vous pouvez tester les performances du capteur de mouvements à l'aide du voyant LED du capteur.

1 Appuyez sur la touche [C]. 2 Rapprochez-vous du capteur de mouvements. 3 Observez le voyant LED tout en vous rapprochant du capteur de mouvements.

Lorsqu'un mouvement est détecté, le voyant LED s'allume en rouge.

4 Notez les zones où des mouvements sont détectés. 5 Appuyez de nouveau sur [ ]]

Réglage de la sensibilité du détecteur

Vous pouvez régler la sensibilité du détecteur à l'aide du commutateur [HIGH] [LOW] (page 8). Si le détecteur réalise fréquemment des détections incorrectes, dans des zones soumises à des fluctuations de températures fréquentes et importantes, par exemple, régalez le commutateur sur la position [LOW].

Remarques :

• Lorsque le commutateur est réglé sur la position [LOW], la plage de détection du détecteur est réduite de moitié (par rapport à la position [HIGH]).

Fonctionnalités disponibles lors de l'utilisation de l'application [home network]

Certaines des fonctionnalités du capteur de mouvements disponibles lors de l'utilisation de l'application [Home Network] sont répertoriées ci-dessous. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 15).

Système d'alarme

Vous pouvez utiliser l'application pour activer et déactiver le système d'alarme, vérifier l'état du détecteur et consulter le journal des événements survenus.

Intégration du détecteur

Vous pouvez configurer le capteur de mouvements de manière à ce qu'il déclenche d'autres événements système, tels que l'enregistrement par une caméra, l'activation d'un appareil électrique (une lampe, par exemple), etc. (Appareil ajusté requis.)

Alerte téléphonique

Vous pouvez configurer le système de manière à ce qu'il compose un numéro de téléphone préprogrammé lorsque le capteur de mouvements est déclenché.

Accès au guide de l'utilisateur

Le Guide de l'utilisateur regroupe des documents en ligne qui vous aident à profiter pleinement de l'application [Home Network].

1 Iphone/ipad

Appuyez sur : au niveau de l'écran d'accueil de l'application.

Appareils Android™

Appuyez sur : ou appuyez sur le bouton de menu du dispositif mobile au niveau de l'écran d'accueil de l'application.

Remarques :

• Les versions 8 et antérieures de l'application Microsoft® Windows® Internet Explorer® ne sont pas prises en charge.
• Les versions 4.1 et plus récentes de l'application Android sont recommandées.
• Vous pouvez également accéder au Guide de l'utilisateur à partir de la page Web indiquée ci-dessous.

www.pcc-support/tel/homenetwork/manual/

Normes

DECT (Digital Enhanced Cordless Telecommunications: télécommunications numériques sans fil améliorées)

Plage de fréquences

DECT:1,88GHz-1,90GHz

Puissance de transmission de radiofréquence

DECT: environ 10 mW (puissance moyenne par canal)

-Alimentation électrique

Batteries alkalines AA (LR6) (2 × 1,5V)

Mode de détention du détecteur

Détecteur infrarouge pyroélectrique (détecteur de chaleur)

- Plage de détection du détecteur de chaleur

Horizontale : environ ±45°

Verticale : environ ±10°

Distance*1:

environ 5 m quand le commutateur de sensibilité est en position [HIGH] environ 2,5 m quand le commutateur de sensibilité est en position [LOW]

Autonomie de la batterie

Jusqu'à 1 an (lorsque des mouvements sont détectés 50 fois par jour et que la température ambiantе est d'environ 25°C)

- Dimensions (hauteur × largeur × profondeur)

• Avec le cache arrêté installé :

Environ 72mm× 73mm× 39mm

• Avec l'adaptateur de montage mural installé :

Environ 72mm× 73mm× 61mm

Poids

• Avec le cache arrêté installé :

Environ 70g, batteries non comprises

• Avec l'adaptateur de montage mural installé :

*1 Lorsque la température ambiante est d'environ 25°C.

Références à nous communiquer lors de tout contact

Il est recommandé de garder ces informations à portée de main lors de toute demande de réparation sous garantie.

N° de série	Date d'achat
(à l'intérieur du compartment des batteries)
Nom et adresse du vendeur

Joignez notre ticket de caisse ici.

Panasonic System Networks Co., Ltd.
