KX-HNS102EX1 - Haussicherheitssystem PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Bewegungssensor
Marke	Panasonic
Modell	KX-HNS102EX1
Stromversorgung	2 AA-Alkalibatterien (LR6) 1,5 V
Batterielebensdauer	Bis zu 1 Jahr (50 Erkennungen/Tag bei 25°C)
Abmessungen (mit Rückabdeckung)	72 mm × 73 mm × 39 mm
Abmessungen (mit Wandadapter)	72 mm × 73 mm × 61 mm
Gewicht (mit Rückabdeckung, ohne Batterien)	Ca. 70 g
Gewicht (mit Wandadapter, ohne Batterien)	Ca. 85 g
Detektortyp	Pyroelektrischer Infrarotdetektor (Wärme)
Horizontaler Erfassungswinkel	Ca. 90° (±45°)
Vertikaler Erfassungswinkel	Ca. 20° (±10°)
Erfassungsbereich (HIGH)	Ca. 5 m
Erfassungsbereich (LOW)	Ca. 2,5 m
Drahtlose Kommunikation	DECT (1,88 – 1,90 GHz), maximale Leistung 250 mW
Drahtlose Reichweite (innen)	Ca. 50 m
Drahtlose Reichweite (außen)	Ca. 300 m
Hauptfunktionen	Bewegungserkennung, Alarm, Integration der Home Network App, Telefonbenachrichtigung, Ereignisprotokoll
Empfindlichkeitseinstellung	Schalter HIGH/LOW
LED-Anzeige	Grün (keine Bewegung), Rot (Bewegung), rot blinkend (außer Reichweite), grün langsam (Registrierung)
Montage	Wandmontage (mit Rückabdeckung oder mitgeliefertem Winkeladapter)
Betriebstemperatur	0 °C bis 40 °C
Wartung	Mit einem weichen, feuchten Tuch reinigen; kein Benzin oder Verdünner verwenden
Sicherheit	Nicht Regen aussetzen, nicht zerlegen, nur angegebene Batterien verwenden
Mitgeliefertes Zubehör	2 AA-Alkalibatterien, Wandmontageadapter, 2 Montageschrauben

Häufig gestellte Fragen - KX-HNS102EX1 PANASONIC

Wie installiere ich den Panasonic KX-HNS102EX1 Bewegungssensor?

Installieren Sie den Sensor, indem Sie ihn mit der Rückabdeckung oder dem mitgelieferten Wandadapter an der Wand befestigen. Gehen Sie wie folgt vor: Entfernen Sie die Rückabdeckung, befestigen Sie sie mit den Schrauben an der Wand und rasten Sie den Sensor ein. Für eine Neigung verwenden Sie den Adapter. Stellen Sie sicher, dass der Erfassungsbereich frei ist.

Wie registriere ich den Sensor am Hub?

Wenn der Sensor nicht Teil eines Sets ist, registrieren Sie ihn am Hub: Drücken und halten Sie die Taste [C] OTHER DEVICE am Hub, bis seine Anzeige langsam grün blinkt, dann drücken und halten Sie [C] am Sensor bis zum gleichen Blinken. Ein langer Piepton bestätigt die Registrierung.

Was ist der Erfassungsbereich und wie stelle ich ihn ein?

Die Reichweite beträgt ca. 5 m im HIGH-Modus und 2,5 m im LOW-Modus. Verwenden Sie den Schalter HIGH/LOW unter der Abdeckung, um die Empfindlichkeit anzupassen. Der LOW-Modus reduziert Fehlerkennungen in Bereichen mit Temperaturschwankungen.

Was bedeutet die LED-Anzeige des Sensors?

Die Anzeige zeigt den Status: grün dauerhaft = keine Bewegung; rot dauerhaft = Bewegung erkannt; rot blinkend = außerhalb der Reichweite des Hubs; grün langsam blinkend = Registrierungsmodus. Drücken Sie [C], um den Status zu prüfen, dann erneut, um die Anzeige auszuschalten und Batterien zu sparen.

Wie lange halten die Batterien und wie wechselt man sie?

Die AA-Alkalibatterien halten bis zu 1 Jahr (50 Erkennungen/Tag bei 25°C). Zum Wechseln entfernen Sie die Rückabdeckung durch Drücken an den Seiten, setzen Sie zwei neue Batterien unter Beachtung der Polarität ein und setzen Sie die Abdeckung wieder auf.

Kann der Sensor mit der Home Network App verwendet werden?

Ja, die Home Network App ermöglicht das Aktivieren/Deaktivieren des Alarms, Einsicht ins Protokoll, Empfang von Telefonbenachrichtigungen und Integration des Sensors mit anderen Geräten (z.B. Kamera, Lampe). Weitere Informationen finden Sie im Benutzerhandbuch.

Wie reinigt und pflegt man den Sensor?

Reinigen Sie die Außenfläche mit einem weichen, feuchten Tuch. Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. Vermeiden Sie Rauch, Staub, extreme Temperaturen und direkte Sonneneinstrahlung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie den Sensor nicht Regen oder Feuchtigkeit aus. Zerlegen Sie ihn nicht. Verwenden Sie nur AA-Alkalibatterien. Mischen Sie keine neuen und gebrauchten Batterien. Halten Sie Kleinteile von Kindern fern. Bei Verschlucken Arzt aufsuchen.

Was tun, wenn der Sensor nicht richtig erkennt?

Überprüfen Sie zunächst, ob der Sensor registriert und in Reichweite des Hubs ist (rote blinkende Anzeige = außer Reichweite). Reinigen Sie die Linse, entfernen Sie Hindernisse. Passen Sie die Empfindlichkeit an (LOW reduziert Fehlerkennungen). Vermeiden Sie plötzliche Temperaturänderungen (Klimaanlage, Heizung).

Kann ich den Sensor im Freien installieren?

Nein, der Sensor ist nur für den Innenbereich geeignet. Installieren Sie ihn nicht an Orten, die Regen, Feuchtigkeit, Fett oder extremen Temperaturen ausgesetzt sind. Die drahtlose Reichweite im Freien beträgt 300 m, das Gerät muss jedoch geschützt bleiben.

BEDIENUNGSANLEITUNG KX-HNS102EX1 PANASONIC

Installationsanleitung

Heimnetzwerksystem

Bewegungssensor

Modellbez.

KX-HNS102EX1

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird die sachgerechte Installation des Bewegungssensors erläutert.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 16).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen 3

Wichtige Informationen

Hinweise zum System 4

Für Ihre Sicherheit 4

Wichtige Sicherheitshinweise 5

Für eine optimale Leistung 5

Weitere Hinweise 6

Installation

Bezeichnungen und Funktionen der Teile 8

LED-Anzeige 8

Einrichtungsübersicht 8

Einsetzen der Batterien 9

Registrieren des Bewegungssensors 10

Informationen zu Sensorfunktionen 10

Überprüfen des Verwendungsbereichs 12

Informationen zu

Sensorfunktionen 10

Überprüfen des

Verwendungsbereichs 12

Wandmontage 14

Anhang

Testen des Bewegungssensors ....16

Einstellung der

Sensorempfindlichkeit 16

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 16

Zugriff auf Bedienungsanleitung ....16

Technische Daten 17

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
①	Batterien*1	2
②	Wandhalterung*2	1
③	Wandmontageschrauben (25 mm)	2

1 Zum Batteriewechsel finden Sie in "Stromversorgung" unter "Technische Daten", Seite 17 Informationen zu den Batterien. 2 Der Bewegungssensor kann mit oder ohne die Wandhalterung an der Wand montiert werden (Seite 14).

①

(2)

(3)

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
• Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusammensystem; es ist nicht dazu vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist. Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, davon kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.

Installation

Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

• Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel automatischer Türen oder Feuermelder, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.
• Bewahren Sie Kleinteile (Schrauben usw.) außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken einen Arzt auf.

Vorsichtsmaßnahmen

• Bauen Sie das Produkt nicht auseinander.

Medizinische Informationen

• Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgeräte, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

Wichtige Informationen

VORSICHT

Batterie

Die Batterien müssen sachgerecht verwendet werden, andernfalls kann das Produkt durch auslaufende Batterien beschädigt werden. - Batterien nicht laden, kurzschließen, auseinandernehmen oder erhitzen. Zum Entsorgen nicht ins Feuer werfen. - Beim Auswechseln alle Batterien erneuern. - Alte, neue oder verschiedene Typen von Batterien nicht zusammen verwenden. - Es wird empfohlen, Batterien einmal im Jahr zu ersetzen. - Außerhalb der Reichweite von Kindern aufbewahren. Es besteht das Risiko des Verschluckens. Wenn die Batterie verschluckt wird, suchen Sie sofort einen Arzt auf. - Entfernen Sie die Batterie, wenn sie nicht mehr verwendet werden kann. Es besteht ein Risiko des Auslaufens, der Überhitzung und des Aufreißens. Verwenden Sie eine Batterie nicht mehr, wenn sie ausläuft. - Nicht absichtlich Wasser auf eine Batterie gießen oder eine Batterie nass werden lassen. Es besteht Brand- und Rauchgefahr. Eine nasse Batterie unverzüglich entfernen und einen autorisierten Kundendienst aufsuchen.

Wichtige Sicherheitshinweise

Bei der Verwendung des Produkts müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen

und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
2. Verwenden Sie nur Batterien, die in diesem Dokument angegeben sind. Zum Entsorgen nicht ins Feuer werfen. Die Batterie(n) kann/können explodieren. Beachten Sie eventuelle speziell lokal geltende Entsorgungsvorschriften.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf: In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
• Nicht in der Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstigen schnurlosen Geräten und Telefonen.
• Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer

Wichtige Informationen

Fensternische oder in der Nähe eines Fensters auf.)

• Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen wie Neonröhren und Motoren fern, da diese elektrische Störungen erzeugen.
• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Kochern usw. Stellen Sie diese Produkte nicht in Räumen auf, in denen die Temperatur unter 0°C oder über 40°C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

VORSICHT: Explosionsgefahr bei Verwendung nicht geeigneter Batterien. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen.

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen, feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Entsorgung von Altgeräten und Batterien (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Diese Symbole (1, 2) auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelstellen zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für weitere Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Hinweis zum Batteriesymbol

Dieses Symbol (2) kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wichtige Informationen

Hinweis zur Batterieentnahme

Siehe "Einsetzen der Batterien" auf Seite 9.

Installation

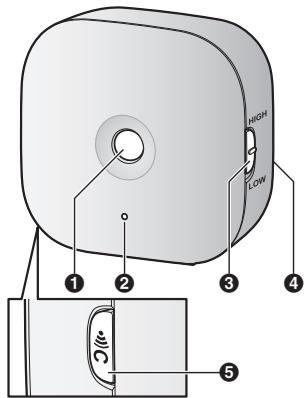

Bezeichnungen und Funktionen der Teile

1 Infrarotsensor 2 LED-Anzeige [High]/[LOW] (Hoch/niedrig) Zur Änderung der Sensorempfindlichkeit (Seite 16) 4 Hintere Abdeckung [C] Wird zum Überprüfen des Sensorstatus oder zum Registrieren des Sensors in der Basisstation verwendet.

LED-Anzeige

Sie können [C] drücken und mit der LED-Anzeige den Status des Sensors überprüfen.

Es wird empfohlen, nach der Sensorstatusprüfung die LED-Anzeige so bald wie möglich durch erneutes Drücken

von [C] auszuschalten, da sich andernfalls die Batterienutzungsdauer verkürzen könnte.

Anzeige	Status
Grün, leuch- tet	Keine Bewegung erfasst
Rot, leuchtet	Bewegung wurde erfasst
Rot, blinkt	Sensor befindet sich au- ßerhalb der Reichweite der Basisstation
Grün, blinkt langsam	Registrierungsmodus (Sie haben►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►}}}
Aus	Kein Batteriestrom

Hinweis:

Die LED-Anzeige zeigt den Sensorstatus nicht an, wenn der Sensor nicht registriert wurde (Seite 10).

Einrichtungsübersicht

1 Ersteinrichtung Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung. 2 Batterien einsetzen Der Bewegungssensor wird mit Batterien betrieben. 3 Registrierung Nur erforderlich, wenn der Bewegungssensor separat gekauft wurde (d. h. nicht als Teil eines Pakets).

4 Überprüfen des

Installationsbereichs

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Installationsbereich für den ordnungsgemäßen Betrieb geeignet ist.

5 Installation

Installieren Sie den Bewegungssensor am gewünschten Standort.

Einsetzen der Batterien

AUSSCHLIESSLICH AA-Alkalibatterien (LR6) verwenden. KEINE Mangan-/Ni-Cd/Ni-MH-Akkus verwenden. - Überprüfen Sie die Polung (⊕, ⊖).

1 Oben auf die rückseitige Abdeckung (1) drücken und die Abdeckung durch Herunterschieben (2) entfernen.

2 Batterien einsetzen.

Installation

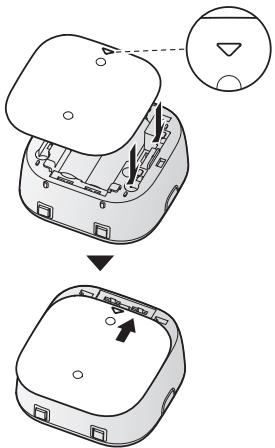

3 Die hintere Abdeckung anbringen.

• Mit der Markierung "↑" nach oben einsetzen und nach oben schieben.

Registrieren des Bewegungssensors

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Bevor Sie den Bewegungssensor verwenden können, muss er in der Basisstation registriert werden. Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Verwendung der Registrierungstasten

1 Basisstation: Halten Sie [C OTHER DEVICE] gedrückt, bis die LED-Anzeige langsam grün blinkt. 2 Bewegungssensor: Halten Sie [C] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8). - Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

Um die Registrierung des Sensors abzubrechen, drücken Sie [C] an der Basisstation und am Sensor erneut. - Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie den Bewegungssensor mit der [Home Network]-App registrieren, können Sie die Geräte bezeichnen und nach Standort gruppieren. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 16).

Informationen zu Sensorfunktionen

Der Bewegungssensor nutzt einen Infrarotsensor (d. h. Wärmesensor). Bitte lesen Sie die folgenden Hinweise, bevor Sie sich für einen Installationsstandort des Bewegungssensors entscheiden.

Hinweis:

• Die Sensorfunktionen des Bewegungssensors sind nicht für Einsatzbedingungen konzipiert, in denen eine hohe Zuverlässigkeit erforderlich ist. Es wird nicht empfohlen, die Sensorfunktionen des Bewegungssensors in solchen Situationen einzusetzen.
• Panasonic übernimmt keine Verantwortung für durch den Einsatz des Bewegungssensors verursachte Verletzungen oder Schäden.

Verwenden von Wärme zur Bewegungserfassung

Der Infrarotsensor im Bewegungssensor kann Bewegung anhand von Temperaturunterschieden erkennen, die im Bereich des Sensors auftreten. Dabei erfasst er die Infrarotstrahlen, die auf natürliche Weise von Menschen, Tieren usw. in Korrelation mit der Temperatur eines Objekts ausgestrahlt werden. In der Abbildung kennzeichnet der graue Bereich vor dem Bewegungssensor den Erfassungsbereich.

Erfassungsbereich in der Ansicht von oben

A Horizontaler Erkennungsbereich: ca. 90°

Erfassungsbereich in der Ansicht von der Seite

A Vertikaler Erfassungsbereich: ca. 20° Entfernung der erfassbaren Bewegung: ca. 5 m

Hinweis:

• Wenn die Unterschiede von Objekt- und Umgebungstemperatur nur gering sind, wie z. B. im Sommer, wird die Erfassung schwierig. Umgekehrt wird die Erfassung leichter, wenn der Temperaturunterschied von Objekten und Umgebung groß ist, wie z. B. im Winter oder bei Nacht. Die Erkennung erfolgt nicht, wenn sich Hindernisse vor dem Infrarotsensor befinden. Entfernen Sie die Hindernisse oder ändern Sie den Installationsort.

Bewegungsrichtung

Die Bewegung von Objekten, die sich vor dem Bewegungssensor in seitlicher Richtung bewegen, kann sicherer erkannt werden als die Bewegung von Objekten, die

Installation

sich direkt frontal auf den Bewegungssensor zubewegen.

① Bewegungen, die direkt frontal auf die Vorderseite des Bewegungssensors gerichtet sind, werden mit geringer Wahrscheinlichkeit erkannt. ② Bewegungen vor dem Bewegungssensor in seitlicher Richtung werden mit hoher Wahrscheinlichkeit erkannt. ③ Erkennungsbereich ④ Bewegungssensor

Überprüfen des Verwendungsbereichs

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation der Geräte im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien, Wände mit Aluminiumblech zur Dämmung, Wände aus Beton oder Wellblech, doppelt verglaste Fenster, mehrere Wände.
• Bei Verwendung der Geräte auf entsprechenden Stockwerken oder in entsprechenden Gebäuden.

Hinweis:

• Durch Drücken von [ )C] können Sie den Kommunikationsstatus des Bewegungssensors prüfen. Wenn die LED-Anzeige grün oder rot leuchtet, kommuniziert der Sensor ordnungsgemäß mit der Basisstation. Wenn die LED-Anzeige rot blinkt, befindet sich das Gerät außerhalb der Reichweite der Basisstation.

Vorsichtshinweise zum Verwendungsbereich

Der Einsatz des Bewegungssensors in den folgenden Bereichen kann zu Deformation, Funktionsstörungen oder Betriebsausfällen führen.

In direktem Sonnenlicht

Installation

• Bereiche, die Fett oder Dampf ausgesetzt sind, wie zum Beispiel in der Küche. In der Nähe von Feuer oder Heizungen. In der Nähe magnetischer Felder (wie zum Beispiel in der Nähe von Mikrowellen und Magneten).
• Bereiche, die extremen Temperaturschwankungen ausgesetzt sind, wie zum Beispiel neben Klimaanlagen.
• Bereiche mit reflektierenden Objekten, wie zum Beispiel Glas, die die Erkennung von Temperaturabweichungen stören können.
• Bereiche, in denen die Temperatur durch starke Beleuchtung (wie zum Beispiel Leuchtstofflampen) beeinflusst wird. In der Nähe von Geräten, die starke Funkwellen abgeben, wie zum Beispiel Mobiltelefone.

Installation

Wandmontage

Der Bewegungssensor kann mit zwei Methoden an der Wand befestigt werden. Um den Sensor flach an die Wand zu montieren, verwenden Sie die rückseitige Abdeckung. Um den Sensor so zu montieren, dass er 45° nach links oder rechts gerichtet ist, verwenden Sie die Wandhalterung.

Montagebeispiele¹¹ mit der rückseitigen Abdeckung und der Wandhalterung

① Rückseitige Abdeckung

② Wandhalterung

*1 Ansicht von oben.

Hinweis:

• Montieren Sie den Bewegungssensor an einem stabilen Standort, wo der Bewegungssensor bei der Montage in geeigneter Form gehalten werden kann.
• Montieren Sie den Bewegungssensor nicht auf weichem Material. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
• Montieren Sie den Bewegungssensor nicht auf folgendem Untergrund: Gipskarton, Leicht- oder Porenbeton (ALC), Betonstein, Sperrholz dünner als 25,4 mm usw.

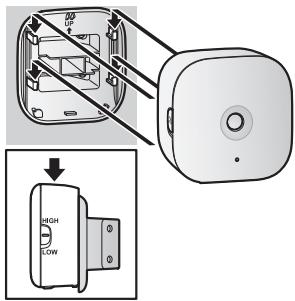

Verwendung der rückseitigen Abdeckung

1 Oben auf die rückseitige Abdeckung

(1) drücken und die Abdeckung durch

Herunterschieben (2) entfernen.

2 Die rückseitige Abdeckung mit Schrauben an der Wand befestigen

(A). Die rückseitige Abdeckung mit der Markierung "UP" nach oben ausrichten. - 37 mm

3 Den Bewegungssensor an der rückseitigen Abdeckung befestigen.

Die Nuten am Bewegungssensor auf die 4 Laschen an der rückseitigen Abdeckung setzen und den Bewegungssensor nach unten schieben.

Verwendung der Wandhalterung

1 Oben auf die rückseitige Abdeckung (1) drücken und dann die Abdeckung durch Herunterschieben (2) entfernen.

2 Die Wandhalterung mit Schrauben an der Wand befestigen (A).

• Die Wandhalterung mit der Markierung "UP" nach oben ausrichten.
• 321 mm

3 Den Bewegungssensor an der Wandhalterung befestigen.

Die Nuten am Bewegungssensor auf die 4 Laschen an der Wandhalterung setzen und den Bewegungssensor nach unten schieben.

Anhang

Testen des Bewegungssensors

Sie können die LED-Anzeige des Bewegungssensors beobachten und die Leistung des Bewegungssensors testen.

1 Drücken Sie [C]. 2 Bewegen Sie sich in die Höhe des Bewegungssensors. 3 Beobachten Sie während Ihrer Bewegung die LED-Anzeige.

• Wird eine Bewegung erfasst, leuchtet die LED-Anzeige rot.

4 Beachten Sie die Bereiche, in denen eine Bewegung erfasst wird. 5 Drücken Sie erneut [C].

Einstellung der Sensorempfindlichkeit

Mit dem Schalter [HIGH]/[LOW] (Seite 8) können Sie die Sensorempfindlichkeit einstellen. Wenn der Sensor oft fehlerhaft erfasst, wie z.B. in Bereichen mit häufigen und starken Temperaturschwankungen, stellen Sie den Schalter in die Position [LOW].

Hinweis:

• In der Schalterstellung [LOW] wird der Sensorerfassungsbereich etwa um die Hälfte reduziert (im Vergleich zur Schalterstellung [HIGH]).

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Nachfolgend sind einige der bei Verwendung der [Home Network]-App verfügbaren Sensorfunktionen aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 16).

- Alarmsystem

Sie können mit der App das Alarmsystem aktivieren/deaktivieren, den aktuellen Status des Sensors überprüfen und ein Protokoll vorheriger Ereignisse anzeigen.

- Sensorintegration

Sie können den Bewegungssensor so konfigurieren, dass er andere Systemereignisse, wie zum Beispiel das Einschalten eines elektrischen Geräts (z.B. einer Lampe) usw., auslöst (geeignetes Gerät erforderlich).

- Telefonwarnsignal

Sie können das System so konfigurieren, dass bei Auslösung des Bewegungssensors eine vorprogrammierte Telefonnummer gewählt wird.

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf : auf der Startseite der App. AndroidTM-Geräte

Tippen Sie auf : oder drücken Sie die Menutaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf [Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt. Android 4.1 oder höhere Versionen werden empfohlen.
• Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.pcc-support/tel/homenetwork/manual/

Technische Daten

• Standards DECT (Digital Enhanced Cordless Telecommunications)
• Frequenzbereich DECT: 1,88 GHz - 1,90 GHz
• RF-Übertragungsleistung DECT: ca. 10 mW (durchschnittliche Leistung pro Kanal) Stromversorgung AA (LR6) Alkalibatterie (2× 1,5V)
• Betriebsbedingungen 0°C - 40°C Erfassungsmethode des Sensors Pyroelektrischer Infrarotsensor (Wärmesensor)
• Erfassungsbereich des Wärmesensors

Horizontal: ca. ± 45°

Vertikal: ca. ±10°

Abstand*1:

ca. 5 m, wenn sich der

Empfindlichkeitsschalter in der Position

[HIGH] befindet

ca. 2,5 m, wenn sich der

Empfindlichkeitsschalter in der Position

[LOW] befindet

• Batterie-Betriebsdauer

Ca. bis zu 1 Jahr (wenn 50 Mal am Tag Bewegung erfasst wird und die Umgebungstemperatur ca. 25 °C beträgt)

Abmessungen (Höhe × Breite × Tiefe)

• Mit rückseitiger Abdeckung:

Ca. 72 mm × 73 mm × 39 mm

Mit Wandhalterung:

Ca. 72 mm × 73 mm × 61 mm

• Masse (Gewicht)
• Mit rückseitiger Abdeckung: ca. 70 g, ohne Batterien
• Mit Wandhalterung: ca. 77 g, ohne Batterien *1 Bei Umgebungstemperatur ca. 25 °C.

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie besteht.

Seriennummer

Datum des Kaufs

(angegeben im Batteriefach)

Name und Adresse des Handlers

Heften Sie den Kaufbeleg hier an.

Panasonic System Networks Co., Ltd.
