Produkttyp	Innensirene für Heim-Sicherheitssystem
Marke	Panasonic
Modell	KX-HNS105EX1
Abmessungen (H × B × T)	Ca. 71 mm × 73 mm × 46 mm
Gewicht	Ca. 90 g
Stromversorgung	220 – 240 V AC, 50/60 Hz über Netzteil PNLV236CE
Stromverbrauch	Bereitschaft: ca. 2,0 W; maximal: ca. 3,0 W
Lautstärke der Sirene	Ca. 110 dB (hohe Stufe, gemessen bei 10 cm)
Art des akustischen Melders	Integrierte Sirene
Art des optischen Melders	Blitzlicht
Lautstärkeeinstellung	HIGH/LOW-Schalter am Gerät
Kommunikationsstandard	DECT (Digital Enhanced Cordless Telecommunications)
DECT-Frequenz	1,88 GHz – 1,90 GHz
RF-Sendeleistung	Ca. 10 mW (durchschnittliche Leistung pro Kanal)
Reichweite (innen/außen)	Ca. 50 m innen, 300 m außen (mit der Basisstation)
Betriebstemperatur	0 °C bis 40 °C
Installationsmethode	Wandmontage mit mitgelieferter Rückabdeckung und Schrauben
Mitgeliefertes Zubehör	Netzteil PNLV236CE, Gleichstromverlängerungskabel, Montageschrauben (×2)
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; kein Benzin, Verdünner oder Scheuermittel verwenden
Sicherheit	Nur mitgeliefertes Netzteil verwenden; nicht Wasser aussetzen; auf senkrechter Fläche installieren; außerhalb der Reichweite von Kindern halten
Funktionen über App	Alarm aktivieren/deaktivieren, Sirenentest, Geräteverwaltung, Ereignisprotokoll
Anmeldung an der Basisstation	Über physischen Taster oder über die Home Network App
LED-Anzeige	Grün: Normalbetrieb; rot langsam blinkend: nicht angemeldet; rot blinkend: außer Reichweite; rot schnell: Alarm ausgelöst
App-Kompatibilität	iOS (iPhone/iPad) und Android
Reparierbarkeit	Wenden Sie sich an ein autorisiertes Panasonic-Servicecenter

Häufig gestellte Fragen - KX-HNS105EX1 PANASONIC

Wie installiere ich die Sirene KX-HNS105EX1?

Entfernen Sie die Rückabdeckung, indem Sie auf die oberen Seiten drücken und nach unten schieben. Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben an der Wand (UP-Markierung nach oben). Verbinden Sie das Netzteil über das Gleichstromverlängerungskabel mit der Sirene und stecken Sie den Stecker ein. Setzen Sie schließlich die Sirene auf die Abdeckung, indem Sie die Nuten in die Laschen einführen und nach unten drücken.

Wie melde ich die Sirene an der Basisstation an?

Stellen Sie sicher, dass Basisstation und Sirene eingeschaltet sind. Halten Sie an der Basisstation die Taste [⋅]C OTHER DEVICE gedrückt, bis die LED langsam grün blinkt. Halten Sie an der Sirene [⋅⋅]C gedrückt, bis die LED langsam grün blinkt. Ein langer Signalton bestätigt die Anmeldung.

Was bedeuten die LED-Anzeigen der Sirene?

Grün dauerhaft: Normalbetrieb. Rot langsam blinkend: Sirene nicht angemeldet. Rot blinkend: Sirene außer Reichweite der Basisstation. Rot schnell blinkend: Alarm ausgelöst. Grün langsam blinkend: Anmeldemodus. Aus: keine Stromversorgung.

Wie teste ich die Sirene?

Öffnen Sie die App Home Network, gehen Sie zu Einstellungen > Geräteprofile > Sirene, wählen Sie Ihre Sirene aus, tippen Sie auf Installationstest und dann auf Abspielen.

Wie stelle ich die Lautstärke der Sirene ein?

Verwenden Sie den HIGH/LOW-Schalter an der Sirene (Seite 8 der Anleitung). Position HIGH: maximale Lautstärke (ca. 110 dB), Position LOW: reduzierte Lautstärke.

Kann ich die Sirene im Freien verwenden?

Nein, die Sirene ist nur für den Innenbereich ausgelegt. Setzen Sie sie nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Was tun, wenn der Alarm versehentlich ausgelöst wird?

Sie können die Sirene durch Drücken der Taste [⋅]C an der Sirene selbst ausschalten. Über die App Home Network können Sie den Alarm auch aus der Ferne deaktivieren.

Wie reinige ich die Sirene?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie kein Benzin, Verdünner oder Scheuermittel. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Funktioniert die Sirene bei Stromausfall?

Nein, die Sirene benötigt Netzstrom über das Netzteil. Bei Stromausfall funktioniert sie nicht. Es wird empfohlen, bei Bedarf ein Backup-System zu verwenden.

Welche Reichweite hat die Kommunikation zwischen Sirene und Basisstation?

Die Funkreichweite beträgt ca. 50 Meter im Innenbereich und bis zu 300 Meter im Außenbereich, abhängig von Hindernissen (Betonwände, Metalltüren usw.). Überprüfen Sie die LED-Anzeige: Grün dauerhaft oder rot schnell blinkend zeigt eine gute Kommunikation an.

BEDIENUNGSANLEITUNG KX-HNS105EX1 PANASONIC

Installationsanleitung

Heimnetzwerksystem

Innensirene

Modellbez.

KX-HNS105EX1

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird die ordnungsgemäße Installation der Innensirene erklärt.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 14).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen 3

Wichtige Informationen

Hinweise zum System 4

Für Ihre Sicherheit 4

Wichtige Sicherheitshinweise 6

Für eine optimale Leistung 6

Weitere Hinweise 7

Installation

Bezeichnungen und Funktionen der Teile 8

LED-Anzeige 8

Einrichtungsübersicht 8

Registrierung der Sirene 9

Überprüfen des Verwendungsbereichs 10

Installation 11

Hinweis zum Netzanschluss 12

Anhang

Testen der Sirene 13

Anhang

Testen der Sirene 13

Einstellen der Sirenenlautstärke....13

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 13

Zugriff auf Bedienungsanleitung ....14

Technische Daten 14

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
①	Netzteil/PNLV236CE	1
②	Gleichspannungsveränderungskabel	1
③	Wandmontageschrauben (25 mm)	2

①

(2)

(3)

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
• Informationen über die ErP-Richtlinie finden Sie unter "Informationen zum Ecodesign" in der Anleitung zur Systemeinrichtung für die Basisstation.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern. Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht dazu vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist. Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, davon kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Achten Sie darauf, dass Netzsteckdosen und Verlängerungskabel nicht überlastet werden. Andernfalls können Feuer oder elektrischer Schlag die Folge sein.
• Das Netzteil/den Netzstecker vollständig in die Steckdose einsetzen. Nichtbeachten kann elektrische Schläge und/oder übermäßige Wärme verursachen und zu Bränden führen.
• Entfernen Sie regelmäßig Staub usw. vom Netzteil/Netzstecker, indem Sie den Netzstecker aus der Steckdose ziehen und Netzteil und -stecker mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Bränden führen.
• Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen ungewöhnlichen Geruch verströmt oder ungewöhnliche Geräusche von sich gibt. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.
• Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.

Installation

Um Feuer und elektrische Schläge zu vermeiden, sollen Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen. - Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.

Wichtige Informationen

• Sorgen Sie dafür, dass das Netzkabel nicht unter Zug steht oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.
• Installieren Sie das Produkt nur auf einer vertikalen Fläche. Installieren Sie das Produkt nicht an der Decke, da es herunterfallen und Beschädigungen oder Verletzungen verursachen kann.
• Bewahren Sie Kleinteile (Schrauben usw.) außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.

Vorsichtsmaßnahmen

• Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwenden Sie keine Reinigungsflüssigkeiten oder Reinigungssprays. Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.

Medizinische Informationen

• Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgeräte, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu

verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

VORSICHT

Einrichtung und Standort

Schließen Sie das Kabel niemals während eines Gewitters an. - Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Produkts befindet und leicht zugänglich ist. Um das Risiko einer Strangulierung zu vermeiden, bewahren Sie das Produkt und das Netzteilkabel mindestens 1 m vom Kinderbett entfernt und außerhalb der Reichweite von Kleinkindern auf.

Vermeidung von Unfällen und Verletzungen

• Bringen Sie Ihre Ohren nicht in die Nähe des Produkts, da laute Töne, die vom Produkt abgegeben werden, zu Gehörschäden führen können.
• Sehen Sie nicht direkt in das Stroboskoplicht, wenn es leuchtet. Vom Stroboskoplicht abgestrahltes Licht kann Augenschäden verursachen.
• Achten Sie bei der Installation des Produktes sorgfältig auf die Installationsumgebung. Achten Sie besonders auf Säuglinge, Kinder und Senioren, die empfindlicher gegenüber lauten Tönen und Stroboskoplicht sein können.

Wichtige Informationen

Wichtige Sicherheitshinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie bitte Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
2. Verwenden Sie nur das in diesem Dokument angegebene Netzkabel.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:

In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation. - Nicht in der Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstigen schnurlosen Geräten und Telefonen.

• Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.)
• Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen.
• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Wenn Sie das Produkt länger nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.
• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Kochern usw. Stellen Sie diese Produkte nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen, feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

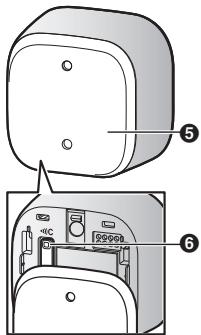

Bezeichnungen und Funktionen der Teile

1 Horn Stroboskoplicht

Blinkt, wenn die Sirene ertönt.

3 LED-Anzeige [HIGH]/[LOW] (Hoch/niedrig) Wird zum Einstellen der Sirenenlautstärke verwendet (Seite 13). 5 Hintere Abdeckung 6 [C] Wird zum Registrieren der Sirene in der Basisstation verwendet.

LED-Anzeige

Sie können mit der LED-Anzeige den Sirenenstatus überprüfen.

Anzeige	Status
Grün, leuch-tet	Normaler Betrieb*1
Rot, blinkt langsam	Sirene ist nicht in der Ba-sisstation registriert
Rot, blinkt	Sirene befindet sich au-ßerhalb der Reichweite der Basisstation
Rot, blinkt Schnell	Alarmanlage wurde aus-gelöst*1
Grün, blinkt langsam	Registrierungsmodus (Sie haben [-]C] ge-drückt gehalten)
Aus	Kein Strom

*1 Sie können die Sirene so konfigurieren, dass die LED-Anzeige nicht leuchtet.

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2 Registrierung

Nur erforderlich, wenn die Sirene separat erworben wurde (d. h. nicht als Teil eines Pakets).

3 Überprüfen des Installationsbereichs

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Installationsbereich für den ordnungsgemäßen Betrieb geeignet ist.

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Installationsbereich für den ordnungsgemäßen Betrieb geeignet ist.

Installieren Sie die Sirene am gewünschten Standort.

Installieren Sie die Sirene am gewünschten Standort.

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Hinweis:

• Stellen Sie vor dem Registrieren der Sirene sicher, dass die Netzteile von Basisstation und Sirene angeschlossen und die Geräte eingeschaltet sind.

Verwendung der Registrierungstasten

1 Basisstation:

Halten Sie [●] [C] [OTHER DEVICE]

gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Sirene:

Halten Sie [●●] [C] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8).

• Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

Um die Registrierung der Sirene abzubrechen, drücken Sie [●●] [C] an der Basisstation und an der Sirene erneut. - Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie die Sirene mit der [Home Network]-App registrieren, können Sie ihren Geräten eine Bezeichnung zuweisen und sie nach Standort gruppieren.

Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Installation

Überprüfen des Verwendungsbereichs

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien, Wände mit Aluminiumblech zur Dämmung, Wände aus Beton oder Wellblech, doppelt verglaste Fenster, mehrere Wände
• Bei Verwendung der Geräte auf entsprechenden Stockwerken oder in entsprechenden Gebäuden

Hinweis:

• Sie können mit der LED-Anzeige der Sirene den Kommunikationsstatus der Sirene überprüfen (Seite 8). Wenn die LED-Anzeige grün leuchtet oder schnell rot blinkt, kommuniziert die Sirene ordnungsgemäß mit der Basisstation.

Vorsichtshinweise zum Verwendungsbereich

Verwendung der Sirene in den folgenden Bereichen kann Verformungen, Fehlfunktionen oder Betriebsausfälle verursachen.

In direktem Sonnenlicht, in Bereichen, die Fett oder Dampf ausgesetzt sind, wie zum Beispiel in der Küche

In der Nähe von Feuer oder Heizungen, in der Nähe magnetischer Felder (wie zum Beispiel in der Nähe von Mikrowellen und Magneten), in Bereichen, die extremen Temperaturschwankungen ausgesetzt sind, wie zum Beispiel in der Nähe von Klimaanlagen, in Bereichen mit reflektierenden Objekten, wie zum Beispiel Glas, die die Erkennung von Temperaturabweichungen stören können, in Bereichen, in denen die Temperatur durch starke Beleuchtung (wie zum Beispiel Leuchtstofflampen) beeinflusst wird, in der Nähe von Geräten, die starke Funkwellen abgeben, wie zum Beispiel Mobiltelefone

Installation

Montieren Sie die Sirene mithilfe der Löcher in der rückseitigen Abdeckung an der Wand.

Hinweis:

• Das Stroboskoplicht blinkt, wenn die Sirene ertönt. Montieren Sie die Sirene an einem Standort, an dem das Stroboskoplicht sichtbar ist.
• Bringen Sie die Sirene an dem zukünftigen Standort an und achten Sie darauf, dass die Sirene bei der Montage gut befestigt wird.
• Befestigen Sie die Sirene sicher an einer Wand. Wenn sie nicht sicher befestigt ist, kann sie durch Vibrationen herunterfallen.
• Bringen Sie die Sirene nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
• Bringen Sie die Sirene nicht auf folgendem Material an: Gipskarton, Porenbeton, Betonstein, Sperrholz mit weniger als 25,4 mm Dicke usw.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil PNLV236CE von Panasonic.

1 Oben auf die rückseitige Abdeckung (1) drücken und die Abdeckung durch Herunterschieben (2) entfernen.

2 Die rückseitige Abdeckung mit Schrauben an der Wand befestigen (A).

Die rückseitige Abdeckung mit der Markierung "UP" nach oben ausrichten. - 37 mm

Installation

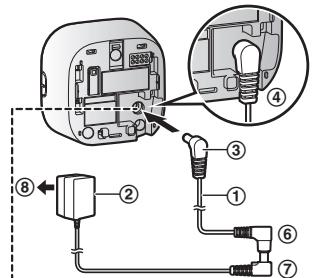

3 Verwenden Sie das Gleichspannungskabel (1), um das Netzteil (2) mit der Sirene zu verbinden.

• Stecken Sie den Stecker des Gleichspannungskabels (3) fest in die Gleichspannungsbuchse (4), (5) ein.
• Verbinden Sie die Steckerbuchse des Gleichspannungskabels (⑥) fest mit dem Netzteilstecker (⑦).

4 Schließen Sie das Netzteil an eine Steckdose an (8).

5 Befestigen Sie die Sirene an der rückseitigen Abdeckung. - Richten Sie die Aussparungen an der Sirene auf die 4 Nasen an der rückseitigen Abdeckung aus und drücken Sie dann die Sirene herunter.

Hinweis:

• Solange die Sirene ertönt oder das Stroboskoplicht blitzt, können Sie die Sirene durch Drücken von [•])C] ausschalten.

Hinweis zum Netzanschluss

Netzteilanschluss

• Das Netzteil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzteil während des Betriebs warm anfühlt.)
• Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen kann.

Netzausfall

Die Sirene lässt sich während eines Stromausfalls nicht betreiben.

Anhang

Testen der Sirene

Nach Installation der [Home Network]-App auf Ihrem mobilen Gerät können Sie die Sirene mit dem mobilen Gerät testen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

1. Starten Sie die [Home Network]-App und tippen Sie auf [Einstellungen]. 2. Tippen Sie auf [Geräteprofile]. 3. Tippen Sie auf [Sirene] und wählen Sie die gewünschte Sirene. 4. Tippen Sie auf [Installationstest]. 5. Tippen Sie auf [Wiedergabe].

Einstellen der Sirenenlautstärke

Sie können die Sirenenlautstärke mit dem [HIGH] [LOW]-Schalter der Sirene (Seite 8) einstellen.

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Einige der Sirenenfunktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden im Folgenden aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Alarmsystem Sie können mit der App die Alarmanlage aktivieren oder deaktivieren, den aktuellen Status der Geräte des Systems überprüfen und ein Protokoll der vorherigen Ereignisse anzeigen. Sie

können mit der App außerdem die Töne der Sirene ausschalten. Geräteverwaltung Sie können mit der App die Stärke des drahtlosen Signals der Sirene überprüfen, die Bezeichnung der Sirene ändern und ändern, ob die Sirene Töne ausgibt, blinkt oder beides, sowie die Sirene testen.

Anhang

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf : auf der Startseite der App.

AndroidTM-Geräte

Tippen Sie auf : oder drücken Sie die Menutaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf

[Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt. Android 4.1 oder höhere Versionen werden empfohlen.
• Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.pcc-support/tel/homenetwork/manual/

Technische Daten

- Standards

RF-Übertragungsleistung

DECT: ca. 10 mW (durchschnittliche

Leistung pro Kanal)

Stromversorgung

220-240VAC, 50/60Hz

Leistungsaufnahme

Bereitschaft: ca. 2,0 W

Maximum: ca. 3,0 W

- Warnsignallautstärke

Ca. 110 dB (hoher Warnsignalpegel)

(gemessen ca. 10 cm vom Produkt entfernt)

- Betriebsbedingungen

0°C - 40°C

Abmessungen (Höhe × Breite × Tiefe)

Ca. 71 mm × 73 mm × 46 mm

Masse (Gewicht)

Ca. 90 g

Zur künftigen Bezugnahme

Wir empfehlen, folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.

Seriennummer

Datum des Kaufs

(befindet sich auf der Innenseite des Geräts)

Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

Panasonic System Networks Co., Ltd.
