| Produkttyp | Kabellose Innenkamera für Heim-Sicherheitssystem |
| Marke | Panasonic |
| Modell | KX-HN6012JT (Kamera) / KX-HNC200EX1 |
| Abmessungen (H × B × T) | Ca. 102 mm × 75 mm × 75 mm |
| Gewicht | Ca. 160 g |
| Stromversorgung | Netzadapter 220-240 V AC, 50/60 Hz (PNLV236CE) |
| Stromverbrauch | Bereitschaft: 2,2 W; Betrieb: 3,0 W (LED aus) / 4,0 W (LED an) |
| Funkstandard | DECT (Digital Enhanced Cordless Telecommunications), 1,88–1,90 GHz |
| Funkreichweite | Ca. 50 m im Innenbereich, bis zu 300 m im Außenbereich (ohne Hindernisse) |
| Bildsensor | CMOS-Sensor 0,3 Megapixel, minimale Beleuchtung 0 Lux (mit Infrarot-LED) |
| Sichtfeld | Horizontal: ca. 70°, Vertikal: ca. 50° |
| Bewegungserkennung | Visueller Detektor (sichtbares Licht), Reichweite bis 5 m (max. Empfindlichkeit) |
| Zusätzliche Sensoren | Temperatursensor und Schallsensor |
| Nachtsicht | Integrierte Infrarot-LEDs, automatische Aktivierung bei schwachem Licht |
| Audiofunktionen | Integriertes Mikrofon und Lautsprecher (Gegensprechfunktion über App) |
| Einstellbare Montagewinkel | Horizontal ±90°, Vertikal nach vorne ~60° (bei der Montage) |
| Mitgeliefertes Zubehör | Netzadapter (PNLV236CE) |
| Optional erhältliches Zubehör | microSD/microSDHC-Speicherkarte (für Aufnahmen) |
| Pflege und Reinigung | Mit einem weichen, feuchten Tuch reinigen; kein Benzin, Verdünner oder Scheuermittel verwenden |
| Sicherheit | Nur den mitgelieferten Adapter verwenden, nicht Wasser aussetzen, bei Störungen Netzstecker ziehen |
| Reparierbarkeit | Kontaktieren Sie ein autorisiertes Servicecenter; zerlegen Sie das Gerät nicht |
Häufig gestellte Fragen - KX-HN6012JT PANASONIC
Benutzerfragen zu KX-HN6012JT PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Haussicherheitssystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch KX-HN6012JT - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KX-HN6012JT von der Marke PANASONIC.
BEDIENUNGSANLEITUNG KX-HN6012JT PANASONIC
Installationsanleitung
Heimnetzwerksystem
Innenkamera
Modellbez. KX-HNC200EX1
Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.
In diesem Dokument wird die ordnungsgemäße Installation der Innenkamera erklärt. Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 14).
Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf.
Inhalt
Einführung
Zubehör-Informationen ....3
Wichtige Informationen
Hinweise zum System 4
Für Ihre Sicherheit ....4
Wichtige Sicherheitshinweise ....5
Für eine optimale Leistung ....5
Weitere Hinweise ....6
Installation
Bezeichnungen und Funktionen der Teile .....8
LED-Anzeige 8
Einrichtungsübersicht ....8
Registrieren der Kamera ....8
Informationen zu Sensorfunktionen ....9
Informationen zum Nachtsichtmodus ....10
Überprüfen des Verwendungsbereichs ......11

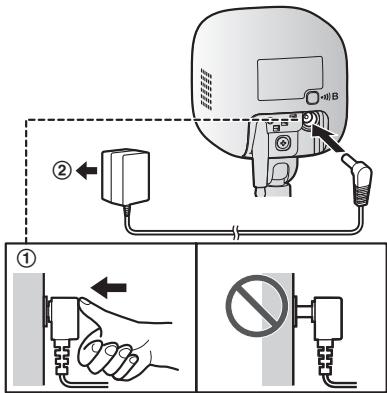

Anschlüsse ....11
Wandmontage 12
Anhang
Testen der Reichweite der
Bewegungserkennung ....13
Verfügbare Funktionen bei Verwendung der [Home
Network]-App 13
Zugriff auf Bedienungsanleitung ....14
Technische Daten ....14
Zubehör-Informationen
Mitgeliefertes Zubehör
| Nr. | Zubehör/Teilenummer | Menge |
| 1 | Netzteil/PNLV236CE | 1 |
①
Weitere Hinweise
- Design und Spezifikationen können ohne Ankündigung geändert werden.
- Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
- Informationen über die ErP-Richtlinie finden Sie unter "Informationen zum Ecodesign" in der Anleitung zur Systemeinrichtung für die Basisstation.
Warenzeichen
- microSDHC ist eine Marke von SD-3C, LLC.
- iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
- Android ist eine Marke der Google Inc.
- Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
- Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.
Hinweis
- Die Basisstation unterstützt microSD- und microSDHC-Speicherkarten. In diesem Dokument wird der Begriff “microSD-Karte” als allgemeine Bezeichnung für alle unterstützten Karten verwendet.
Wichtige Informationen
Hinweise zum System
- Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist.
- Dieses Produkt darf nicht als Ersatz für die medizinische Überwachung oder die Aufsicht einer Betreuungsperson verwendet werden. Es liegt in der Verantwortung der Betreuungsperson, zur Handhabung von möglichen Situationen in der Nähe zu bleiben.
- Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.
Für Ihre Sicherheit
Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.
WARNUNG
Stromanschluss
- Verwenden Sie nur die am Produkt angegebene Stromquelle.
- Achten Sie darauf, dass Netzsteckdosen und Verlängerungskabel nicht überlastet werden. Andernfalls können Feuer oder elektrischer Schlag die Folge sein.
- Das Netzteil/den Netzstecker vollständig in die Steckdose einsetzen. Nichtbeachten kann elektrische Schläge und/oder übermäßige Wärme verursachen und zu Bränden führen.
- Entfernen Sie regelmäßig Staub usw. vom Netzteil/Netzstecker, indem Sie den Netzstecker aus der Steckdose ziehen und Netzteil und -stecker mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann
fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Bränden führen.
- Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen anormalen Geruch verströmt oder ungewöhnliche Geräusche von sich gibt. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.
- Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.
- Berühren Sie den Netzstecker nie mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
- Schließen Sie keine Geräte an, die nicht zugelassen sind.
Installation
- Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.
- Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.
- Sorgen Sie dafür, dass das Netzteilkabel nicht unter Zug steht oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.
- Bewahren Sie Kleinteile, wie zum Beispiel microSD-Karten und Schrauben, außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.
Vorsichtsmaßnahmen
- Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwenden Sie keine Reinigungsflüssigkeiten oder Reinigungssprays.
● Bauen Sie das Produkt nicht auseinander. - Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt
gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.
Medizinische Informationen
- Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
- Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.
⚠ VORSICHT
Einrichtung und Standort
- Schließen Sie das Kabel niemals während eines Gewitters an.
- Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Produkts befindet und leicht zugänglich ist.
- Um das Risiko einer Strangulierung zu vermeiden, bewahren Sie das Produkt und das Netzteilkabel mindestens 1 m vom Kinderbett entfernt und außerhalb der Reichweite von Kleinkindern auf.
- Bringen Sie das Produkt an einer tragfähigen Stelle an und achten Sie darauf, dass die Kamera bei der Montage gut befestigt wird.
- Bringen Sie das Produkt nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
- Bringen Sie das Produkt nicht auf folgendem Material an: Gipskarton, Porenbeton, Betonblock, Sperrholz mit weniger als 25 mm Dicke usw.
Vermeidung von Unfällen und Verletzungen
- Legen Sie Ihr Ohr nicht an den Lautsprecher, da vom Lautsprecher ausgegebene laute Töne Gehörschäden verursachen können.
Wichtige Sicherheitshinweise
Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:
- Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
- Verwenden Sie nur das in diesem Dokument angegebene Netzkabel.
BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF
Für eine optimale Leistung
Standort der Basisstation/Störungen vermeiden
Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.
- Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:
- In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
- Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.
- Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer
Wichtige Informationen
Fensternische oder in der Nähe eines Fensters auf.)
- Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.
Betriebsumgebung
- Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen.
- Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
- Setzen Sie das Produkt nicht längere Zeit direkter Sonneneinstrahlung oder anderen Formen starker Lichteinstrahlung, wie Halogenlicht, aus. (Andernfalls kann der Bildsensor beschädigt werden.)
- Legen Sie keine schweren Gegenstände auf das Produkt.
- Wenn Sie das Produkt länger nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.
- Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
- Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.
Weitere Hinweise
Pflege
- Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
- Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
Qualität der Kamerabilder
-
Die Kamerabilder weisen die folgenden Eigenschaften auf.
– Die Farben in den Bildern können von den tatsächlichen Farben abweichen. -
Bei Licht hinter dem Motiv (d. h. bei Gegenlicht) können Gesichter dunkel erscheinen.
– Die Bildqualität kann in dunkler Umgebung reduziert sein. - Die Bilder können verschwommen aussehen, wenn eine Außenbeleuchtung verwendet wird.
Wenn das Motiv von Sonnen- oder Halogenlicht beleuchtet wird, erscheinen schwarze Bildbereiche ggf. purpurfarbig. Dies ist keine Fehlfunktion.
Schutz der Aufzeichnungen
- Entfernen Sie die microSD-Karte nicht und ziehen Sie nicht das Netzteil der Basisstation ab, während Daten von der microSD-Karte gelesen oder auf diese geschrieben werden. Die Daten auf der Karte können beschädigt werden.
- Bei Fehlfunktionen der microSD-Karte oder wenn die Karte elektromagnetischen Wellen oder statischer Elektrizität ausgesetzt wird, können Daten auf der Karte beschädigt oder gelöscht werden. Daher empfehlen wir, wichtige Daten auf einem Computer oder anderen Gerät zu sichern.
Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)
Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.
Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu
Wichtige Informationen
vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.
Installation

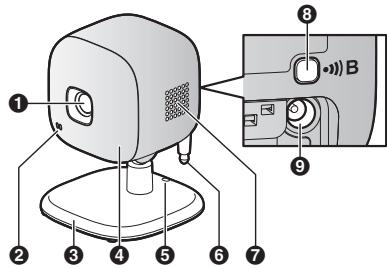

Bezeichnungen und Funktionen der Teile
① Objektiv
② Mikrofon
③ Fuß
4 LED-Anzeige
⑤ Öffnung
Sie können ein Herunterfallen der Kamera verhindern, indem Sie eine Schnur durch die Öffnung im Fuß führen.
⑥ Temperatursensor
⑦ Lautsprecher
8 [●]B]
Wird bei Registrierung der Kamera in der Basisstation verwendet.
9 Gleichspannungsbuchse
LED-Anzeige
Sie können anhand der LED-Anzeige den Kamerastatus überprüfen.
| Anzeige | Status |
| Aus | Kein Strom, oder die LED-Anzeige ist ausgeschaltet*1 |
| Grün, leuchtet | Normaler Betrieb*1 |
| Grün, blinkt langsam | Registrierungsmodus |
| Rot | Bewegung erfasst |
| Rot, blinkt langsam | Live-Bilder werden angezeigt oder aufgezeichnet |
| Anzeige | Status |
| Rot, blinkt | Kamera befindet sich außerhalb der Reichweite der Basisstation, oder Fehlfunktion des Geräts |
| Orange, blinkt langsam | Die Kamera ist nicht in der Basisstation registriert |
*1 Sie können die Kamera so konfigurieren, dass die LED-Anzeige im normalen Betrieb nicht leuchtet. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Einrichtungsübersicht
1 Ersteinrichtung
Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.
2 Registrierung
Nur erforderlich, wenn die Kamera getrennt erworben wurde (d. h. nicht als Teil eines Pakets).
3 Überprüfen des Nutzungsbereichs
Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Nutzungsbereich für den ordnungsgemäßen Betrieb geeignet ist.
4 Verbindung
Stellen Sie die Kamera am gewünschten Ort auf und schließen Sie sie an die Steckdose an.
Registrieren der Kamera
Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.
Vor der Verwendung der Kamera muss diese in der Basisstation registriert werden.
Wenn die Kamera nicht in der Basisstation registriert ist, blinkt die LED-Anzeige der Kamera langsam orange.
Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.
Hinweis:
- Stellen Sie vor dem Registrieren der Kamera sicher, dass die Netzteile der Basisstation und der Kamera angeschlossen sind und jedes Gerät mit Strom versorgt wird.
Verwendung der Registrierungstasten
1 Basisstation:
Halten Sie [••]B CAMERA] gedrückt, bis die LED-Anzeige langsam grün blinkt.
2 Kamera:
Halten Sie [•••]B] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8).
- Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.
Hinweis:
- Um die Registrierung der Kamera abzubrechen, drücken Sie [•••]B] an der Basisstation und an der Kamera erneut.
- Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.
Verwendung der App
Wenn Sie die Kamera mit der [Home
Network]-App registrieren, können Sie den Geräten einen Namen zuweisen und sie nach ihrem Standort gruppieren.
Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Informationen zu Sensorfunktionen
Die Kamera verfügt über 3 Sensorfunktionen: einen visuellen Sensor zur Bewegungserkennung, einen Temperatursensor und einen Schallsensor. Bitte lesen Sie die folgenden Informationen zum jeweiligen Sensor, bevor Sie die Entscheidung zum Installationsort der Kamera treffen.
Hinweis:
- Die Sensorfunktionen der Kamera sind nicht ausgelegt zur Verwendung in Situationen, die eine hohe Zuverlässigkeit erfordern. Wir empfehlen die Verwendung der Sensorfunktionen in diesen Situationen nicht.
- Panasonic haftet nicht für Verletzungen oder Schäden, die durch die Verwendung der Sensorfunktionen der Kamera verursacht werden.
Verwenden sichtbaren Lichts zur Bewegungserkennung
Die Kamera kann Bewegungen durch Veränderungen der Helligkeit in Bereichen im Sichtfeld der Kamera erkennen.
A Vertikaler Erkennungsbereich: ca. 50°
B Bewegungserkennungsabstand: Bis zu 5 m bei Einstellung der Bewegungsempfindlichkeit auf die höchste Einstellung mithilfe der App [Home Network].
Hinweis:
- Die Bewegung wird möglicherweise falsch erkannt, wenn das sich bewegende Objekt und der Hintergrund ähnliche Farben aufweisen.
- Die Bewegung wird möglicherweise falsch erkannt, wenn sich die Gesamthelligkeit plötzlich ändert, zum Beispiel beim Einschalten von Beleuchtung.
• Die Erkennung ist bei dunklen Bildern erschwert. - Sie können die Empfindlichkeit der Bewegungserkennungsfunktion der Kamera einstellen und auswählen, welche Bereiche des Kamerabildes zur Bewegungserkennung überwacht werden. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Installation

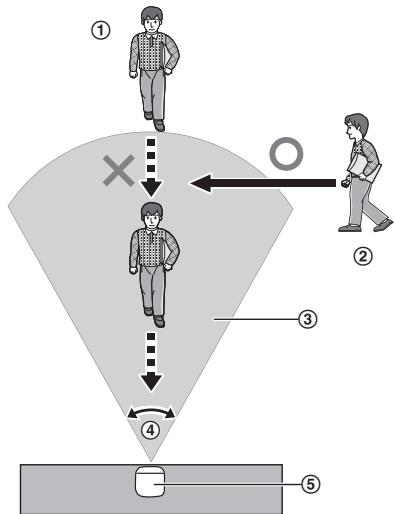

Bewegungsrichtung
Die Bewegung von Objekten, die sich vor der Kamera in seitlicher Richtung bewegen, kann sicherer erkannt werden als die Bewegung von Objekten, die sich direkt frontal auf die Kamera zubewegen.
① Bewegungen, die direkt frontal auf die Vorderseite der Kamera gerichtet sind, werden mit geringerer Wahrscheinlichkeit erkannt.
② Bewegungen vor der Kamera in seitlicher Richtung werden mit hoher Wahrscheinlichkeit erkannt.
③ Erkennungsbereich
④ Horizontaler Erkennungsbereich: ca. 70°
⑤ Kamera
Temperatursensor
Der Sensor wird ausgelöst, wenn der voreingestellte Temperaturbereich überschritten wird.
Hinweis:
- Die Temperatur wird vom Temperatursensor möglicherweise nicht richtig erkannt, wenn die Kamera warmen oder kalten Strömungen aus Heiz-/Kühlsystemen ausgesetzt ist.
- Sie können die Temperatureinstellung des Temperatursensors einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Schallsensor
Der Sensor wird ausgelöst, wenn der voreingestellte Schallpegel überschritten wird.
Hinweis:
- Der Schallsensor funktioniert nicht, während die Schlafliedfunktion ein Schlaflied abspielt.
- Der Schallsensor funktioniert möglicherweise nicht erwartungsgemäß, wenn die Kamera in lauten Umgebungen aufgestellt wird.
- Sie können die Schallpegeleinstellung des Schallsensors einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Informationen zum Nachtsichtmodus
Die Kamera ist mit einer Reihe von Infrarot-LEDs ausgestattet, die bei schwachen Lichtverhältnissen automatisch leuchten, damit Kamerabilder auch in dunkler Umgebung sichtbar bleiben.
Hinweis:
- Wenn der Nachtsichtmodus aktiviert ist, können die Farben in den Kamerabildern anders erscheinen als normal.
- Wenn der Nachtsichtmodus aktiviert ist, leuchtet die um das Kameraobjektiv angeordnete Reihe von Infrarot-LEDs in einem schwachen roten Licht, das in der Dunkelheit sichtbar ist.
- Wenn die Kamera vor einem Fenster installiert und direkt auf das Fenster gerichtet wird, kann die Qualität der Bilder im aktivierten Nachtsichtmodus beeinträchtigt sein.
Überprüfen des Verwendungsbereichs
Reichweite der drahtlosen Kommunikation
Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.
- Metalltüren oder -jalousien
- Wände mit Aluminiumblech zur Dämmung
- Wände aus Beton oder Wellblech
• Doppelt verglaste Fenster - Mehrere Wände
- Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden
Hinweis:
- Die LED-Anzeige der Kamera blinkt rot, wenn sich die Kamera außerhalb der Reichweite der Basisstation befindet. Überprüfen Sie in diesem Fall alle Anschlüsse, einschließlich der Anschlüsse der Basisstation.
Vorsichtshinweise zum Verwendungsbereich
Die Verwendung der Kamera in den folgenden Bereichen kann Verformungen, Fehlfunktionen oder Ausfälle verursachen.
• In direktem Sonnenlicht
- Bereiche, die Fett oder Dampf ausgesetzt sind, wie zum Beispiel in der Küche
- In der Nähe von Feuer oder Heizungen
- In der Nähe magnetischer Felder (wie zum Beispiel in der Nähe von Mikrowellen und Magneten)
- Bereiche, die extremen
Temperaturschwankungen ausgesetzt sind, wie zum Beispiel neben Klimaanlagen
- Bereiche mit reflektierenden Objekten, wie zum Beispiel Glas, die die Erkennung von Temperaturabweichungen stören können
- Bereiche, in denen die Temperatur durch starke Beleuchtung (wie zum Beispiel Leuchtstofflampen) beeinflusst wird
- In der Nähe von Geräten, die starke Funkwellen abgeben, wie zum Beispiel Mobiltelefone
Anschlüsse
① Stecken Sie den Netzteilstecker fest in die Gleichspannungsbuchse ein.
② Schließen Sie das Netzteil an eine Steckdose an.
Hinweis:
- Verwenden Sie ausschließlich das mitgelieferte Netzteil PNLV236CE von Panasonic.
Hinweis zum Netzanschluss
Netzteilanschluss
- Das Netzteil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzteil während des Betriebs warm anfühlt.)
- Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen könnte.
Installation
Netzausfall
- Die Kamera lässt sich während eines Stromausfalls nicht betreiben.
Aufstellen der Kamera in einem flachen Bereich
Wenn Sie die Kamera in einem flachen Bereich aufstellen, können Sie ein Herunterfallen der Kamera verhindern, indem Sie eine Schnur durch die Öffnung (Seite 8) im Fuß führen.
1 Führen Sie eine Schnur (nicht im Lieferumfang enthalten) durch die Öffnung im Fuß.
2 Binden Sie die Schnur zusammen und haken Sie sie in der Halterung ein.
Wandmontage
- Bringen Sie die Kamera an einer tragfähigen Stelle an und achten Sie darauf, dass das Gerät bei der Montage gut befestigt wird.
- Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen könnte.
- Bringen Sie die Kamera nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
- Bringen Sie die Kamera nicht auf folgendem Material an: Gipskarton, Porenbeton, Betonstein, Sperrholz mit weniger als 25 mm Dicke usw.
1 Drehen Sie die Schrauben (nicht mitgeliefert) in die Wand.
A Länger als 20 mm
B Abstand 1,3 mm
Hinweis:
- Verwenden Sie die folgende Schablone, um die Positionen der Schraubenlöcher festzulegen.
2 Befestigen Sie die Kamera an der Wand.
A Schrauben
B 28 mm
3 Stellen Sie den Winkel der Kamera ein.
Testen der Reichweite der Bewegungserkennung
Nach der Installation der [Home Network]-App auf Ihrem Mobiltelefon können Sie die Leistung der Bewegungserkennung der Kamera mit dem Mobiltelefon testen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
1 Starten Sie die [Home Network]-App und schauen Sie sich Live-Bilder der Kamera an.
2 Gehen Sie in einen Bereich innerhalb des Sichtbereichs der Kamera.
3 Während Sie sich der Kamera nähern, verfolgen Sie mit dem Mobiltelefon, an welcher Stelle im Sichtbereich Sie sich befinden, wenn die Bewegungserkennung der Kamera ausgelöst wird.
- Wenn die Bewegungserkennung ausgelöst wird, leuchtet die LED-Anzeige der Kamera ca. 3 Sekunden lang rot.
4 Achten Sie auf die Bereiche im Sichtbereich, in denen Bewegungen erkannt werden, und nehmen Sie bei Bedarf Einstellungen vor.
Hinweis:
- Sie können den Bereich, der vom visuellen Sensor erkannt wird, einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
Testen des Mikrofons
Um das Mikrofon zu testen, sprechen Sie laut und deutlich in das Mikrofon, während ein Benutzer eines mobilen Geräts Live-Bilder der Kamera sich anschaut.
Verfügbare Funktionen bei Verwendung der [Home Network]-App
Einige der Funktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden unten aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).
- Alarmsystem
Sie können mit der App das Alarmsystem aktivieren/deaktivieren, den aktuellen Status des Sensors überprüfen und ein Protokoll vorheriger Ereignisse anzeigen lassen.
– Live-Kameraüberwachung
Sie können Live-Bilder der Kamera ansehen, auch wenn Sie nicht zu Hause sind.
– Hören und sprechen
Sie können mit Ihrem mobilen Gerät mit jedem innerhalb der Reichweite des Mikrofons und des Lautsprechers der Kamera sprechen und diesen hören.
- Sensoreinstellung
Sie können den Erkennungsbereich des visuellen Sensors sowie die Einstellstufen des Schallsensors und des Temperatursensors einstellen.
- Sensorintegration
Sie können die Sensorfunktionen der Kamera so konfigurieren, dass sie andere Systemereignisse, wie zum Beispiel Kameraaufzeichnung ^*1 , Einschalten eines elektrischen Gerätes (z. B. eine Lampe) usw. auslöst. (Geeignetes Gerät erforderlich.)
*1 Zur Aufzeichnung von Bildern muss eine handelsübliche microSD-Karte in der Basisstation eingesetzt sein.
- Benachrichtigung
Sie können die Kamera so konfigurieren, dass eine Benachrichtigung an die [Home Network]-App gesendet wird, wenn die Sensorfunktionen der Kamera ausgelöst werden, zum Beispiel, wenn Bewegung erkannt wird, ein Baby weint (Schallsensor) oder wenn der Raum zu warm oder zu kalt wird (Temperatursensor).
Anhang
Zugriff auf Bedienungsanleitung
Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.
1 iPhone/iPad
Tippen Sie auf :≡ auf der Startseite der App.
Android™-Geräte
Tippen Sie auf : oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App.
2 Tippen Sie auf [Bedienungsanleitung].
Hinweis:
- Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
- Android 4.1 oder höhere Versionen werden empfohlen.
- Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.
www.panasonic.net/pcc/support/tel/homenetwork/manual/
Technische Daten
- Standards
DECT (Digital Enhanced Cordless Telecommunications) - Frequenzbereich
DECT: 1,88 GHz – 1,90 GHz
• RF-Übertragungsleistung
DECT: ca. 93 mW (durchschnittliche Leistung pro Kanal) - Stromversorgung
220 – 240 V AC, 50/60 Hz
• Leistungsaufnahme
Standby: 2,2 W
Im Betrieb:
3,0 W (wenn die LEDs nicht leuchten)
4,0 W (wenn die LEDs leuchten) - Betriebsbedingungen
0^ - 40^
Bis zu 90 % relative Luftfeuchtigkeit (nicht kondensierend) - Übertragungsreichweite
Ca. 50 m in Gebäuden
Ca. 300 m im Freien - Bildsensor
0,3 Megapixel CMOS - Mindestbeleuchtung erforderlich 0 lx*1
- Brennweite
Fest (0,4 m – unendlich)
• Winkel des Sichtfelds (Kamerawinkel)
Horizontal: ca. 70°
Vertikal: ca. 50° - Methode der Bewegungserkennung
Visueller Sensor
• Reichweite der Bewegungserkennung
Horizontal: ca. 70°
Vertikal: ca. 50°
• Einstellbare Montagewinkel
Horizontal: ±90°
Vertikal: nach vorn weisend—nach unten weisend ca. 60°
(bei der Montage einstellbar) - Abmessungen (Höhe × Breite × Tiefe)
Ca. 102 mm × 75 mm × 75 mm - Masse (Gewicht)
ca. 160 g
*1 Die um das Kameraobjektiv angeordneten Infrarot-LEDs leuchten bei schwachen Lichtverhältnissen.
Notizen
Zur künftigen Bezugnahme
Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.
| Seriennummer | Datum des Kaufs |
| (ist auf der Unterseite des Fußes angegeben)Name und Adresse des Händlers | |
Heften Sie den Kaufbeleg hier an.
C€0470
Panasonic System Networks Co., Ltd.
