SHWL30EC - Point d'accès Wi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi
Marque	PANASONIC
Modèle	SHWL30EC
Dimensions (L × H × P)	100,0 mm × 23,0 mm × 67,2 mm
Poids	Environ 81,0 g
Alimentation	Adaptateur secteur AC 110-240 V, 50/60 Hz, 0,25 A ; sortie DC 5 V, 1,8 A
Consommation électrique	Environ 3,8 W
Normes sans fil	IEEE 802.11 a/b/g/n
Bandes de fréquence	2,4 GHz (canaux 1-11) et 5 GHz (canaux 36, 40, 44, 48)
Sécurité Wi-Fi	WPA2™, mode mixte WPA2™/WPA™, WPS version 2.0
Ports réseau	2 ports LAN 10 Base-T/100 Base-TX (RJ45)
Connecteur d'alimentation	DC IN 5 V / 1,8 A

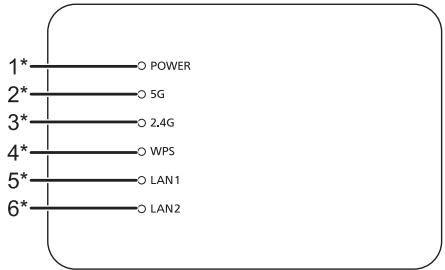

Indicateurs lumineux	Alimentation, 5 G, 2,4 G, WPS, LAN1, LAN2
Boutons	WPS, RESET (orifice)
Fonction principale	Convertir le type de sécurité Wi-Fi (WPA à WPA2) et connecter des enceintes ALL au réseau
Accessoires fournis	Adaptateur secteur, câble CC (USB A vers fiche CC, 1,2 m), câble réseau LAN (1 m, droit Catégorie 5)
Température de fonctionnement	0 °C à +40 °C
Humidité de fonctionnement	10 % à 80 % HR (sans condensation)
Entretien et nettoyage	Ne pas exposer à la pluie, à l'humidité ni aux éclaboussures. Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil, ne pas retirer les caches. Utiliser exclusivement les accessoires préconisés. Ne pas obstruer les ouvertures de ventilation.
Réparabilité	Confier toute réparation à un personnel qualifié. Ne pas réparer soi-même.
Pièces détachées	Utiliser exclusivement les accessoires fournis ou recommandés par le fabricant.

FOIRE AUX QUESTIONS - SHWL30EC PANASONIC

Comment configurer le SHWL30EC pour la première fois ?

Branchez l'adaptateur secteur et le câble réseau. Téléchargez l'appli Panasonic Music Streaming sur votre smartphone/tablette. Lancez l'appli et suivez les instructions à l'écran. Scannez le QR code au dos de l'appareil pour connecter la bande 5 GHz ou 2,4 GHz.

Que faire si l'indicateur d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la prise électrique et à l'appareil. Essayez une autre prise. Si le problème persiste, débranchez et rebranchez l'adaptateur.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Utilisez un trombone ou un objet similaire pour appuyer sur le bouton RESET à l'arrière de l'appareil pendant au moins 5 secondes, puis relâchez. L'appareil redémarrera avec les réglages par défaut.

Quelle est la différence entre les bandes 2,4 GHz et 5 GHz ?

La bande 2,4 GHz offre une meilleure portée et pénètre mieux les obstacles, mais peut être plus sujette aux interférences. La bande 5 GHz offre des vitesses plus rapides et une connexion plus stable, mais a une portée plus courte et est plus sensible aux obstacles.

Comment connecter l'appareil via WPS ?

Appuyez sur le bouton WPS à l'arrière de l'appareil, puis activez WPS sur votre routeur. L'indicateur WPS clignotera pendant la connexion. La liaison s'établit automatiquement.

Que faire si mon smartphone ne détecte pas le réseau Wi-Fi du SHWL30EC ?

Vérifiez que l'appareil est sous tension. Allez dans les paramètres Wi-Fi de votre smartphone et cherchez un réseau nommé 'AllPlay XXXXXX' ou 'SH-WL30-5G-XXXXX'. Si nécessaire, appuyez sur le bouton WPS pour relancer la détection.

Puis-je utiliser un autre adaptateur secteur que celui fourni ?

Non, utilisez exclusivement l'adaptateur secteur fourni (référence indiquée dans la notice). L'utilisation d'un autre adaptateur peut endommager l'appareil ou présenter un risque.

Comment savoir si l'appareil est connecté à Internet ?

Observez les indicateurs LAN1 ou LAN2 : ils s'allument fixement lorsqu'un câble réseau est branché et que la liaison est active. Les indicateurs 2,4 G ou 5 G s'allument lorsque le Wi-Fi est actif.

Que faire si la connexion Wi-Fi est instable ?

Essayez de changer de bande de fréquence (2,4 GHz ou 5 GHz) via l'appli Panasonic Music Streaming. Éloignez l'appareil des obstacles et des autres appareils électroniques. Redémarrez le routeur et le SHWL30EC.

Où trouver le mot de passe Wi-Fi (clé) de l'appareil ?

Le mot de passe est imprimé sur une étiquette au dos de l'appareil, sous le QR code. Il est également indiqué dans la notice d'utilisation.

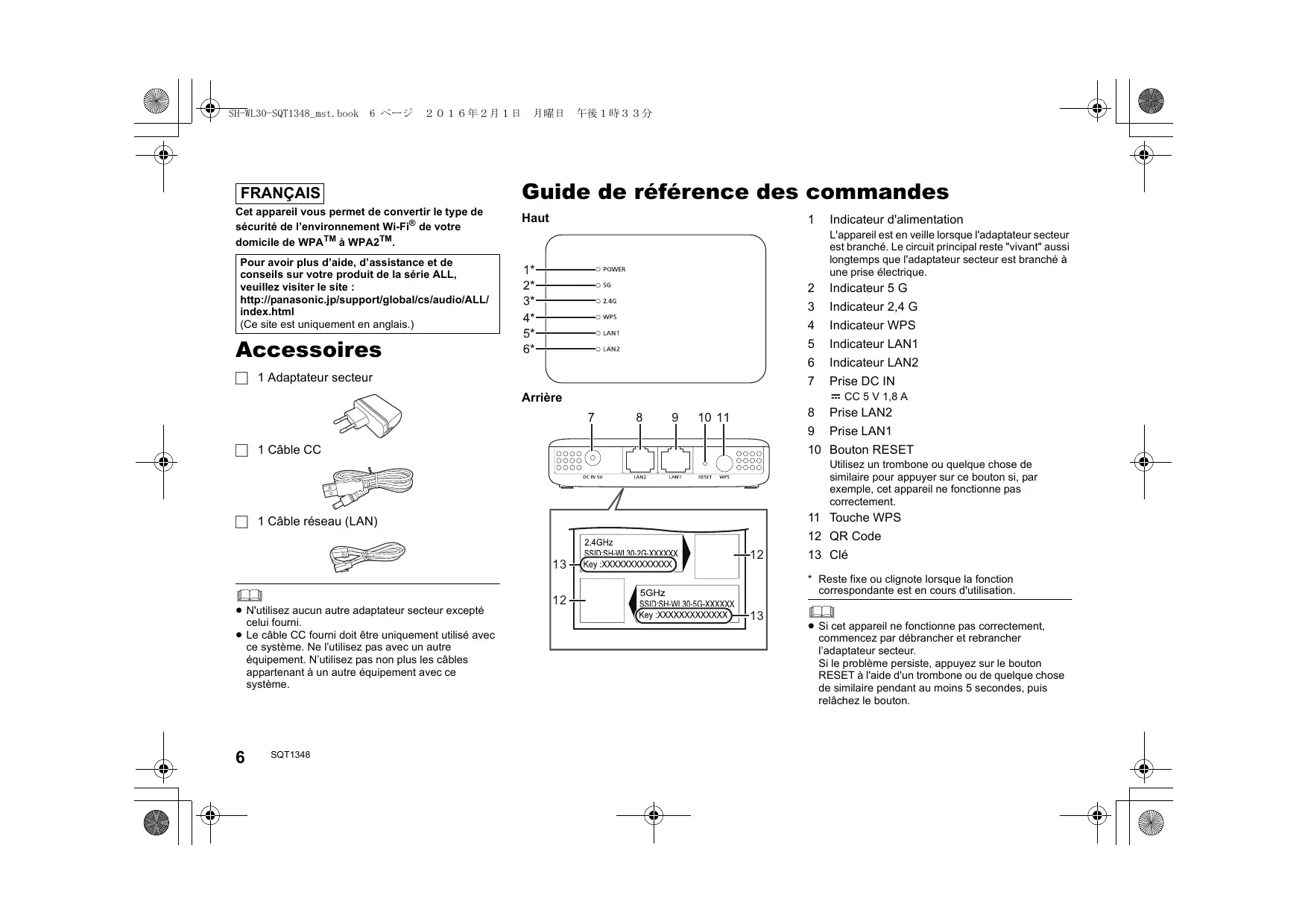

MODE D'EMPLOI SHWL30EC PANASONIC

Nous vous remercions d'avoir acheté un produit de la série ALL de Panasonic.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

Adaptateur pour point d'accès à Internet

Cet appareil vous permet de convertir le type de sécurité de l'environnement Wi-Fi® de votre domicile de WPA™ à WPA2™.

Pour avoir plus d'aide, d'assistance et de conseils sur votre produit de la série ALL, veuillez visiter le site : http://panasonic.jp/support/global/cs.audio/ALL/index.html (Ce site est uniquement en anglais.)

Accessoires

1 Adaptateur secteur

1 Cable CC

1 Câble réseau (LAN)

• N'utilisez: aucun autre adaptateur secteur excepté celui fourni.
• Le câble CC fourni doit être uniquement utilisé avec ce système. Ne l'utilisez pas avec un autre équipement. N'utilisez pas non plus les câbles apparentant à un autre équipement avec ce système.

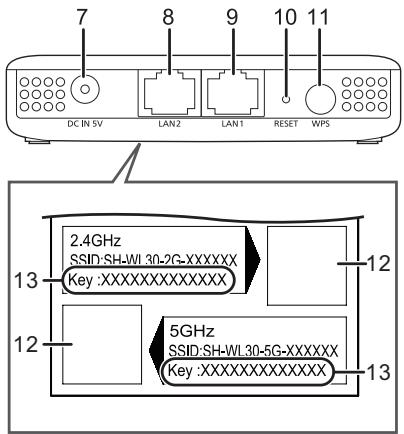

Arrière

1 Indicateur d'alimentation L'appareil est en veille lorsque l'adaptateur secteur est branché. Le circuit principal reste "vivant" aussi longtemps que l'adaptateur secteur est branché à une prise électrique. 2 Indicateur 5 G 3 Indicateur 2,4 G 4 Indicateur WPS 5 Indicateur LAN1 6 Indicateur LAN2 7 Prise DC IN CC5V1,8A 8 Prise LAN2 9 Prise LAN1 10 Bouton RESET

Utilisez un trombone ou quelque chose de similaire pour appuyer sur ce bouton si, par exemple, cet appareil ne fonctionne pas correctement.

11 Touche WPS

12 QR Code

13 Clé

• Reste fixe ou clignote lorsque la fonction correspondante est en cours d'utilisation.

• Si cet appareil ne fonctionne pas correctement, commencez par débrancher et rebrancher l'adaptateur secteur. Si le problème persiste, appuyez sur le bouton RESET à l'aide d'un trombone ou de chaque chose de similaire pendant au moins 5 secondes, puis relâchez le bouton.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'exposez pas ce produit à la pluie, l'humidité, l'évacuation ou l'éclaboussure.
• Ne placez pas d'objets susceptibles d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
• Ne répéz que l'appareil vous-même. Confiez l'entretien à un personnel qualifié.
• Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne placez aucun élément sur le dessus de cet appareil.

Adaptateur secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branche la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées. Tenez le corps de la prise secteur en la débranchant. N'utilisez pas de prise secteur ni de prise de courant endommagée.
• La prise électrique devra être située près de l'équipement et devra être facilement accessible.

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de ce produit avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Section Wi-Fi

Norme WLAN

IEEE802.11a/b/g/n

Gamme de fréquence

Bande 2,4 GHz (1 à 11 ch)

Bande 5 GHz

(36 ch, 40 ch, 44 ch, 48 ch)

WPA2TM

Mode mixte WPA2TM/WPA TM

Version 2.0

Sécurité

Connecteur

Port LAN

10 Base-T/100 Base-TX

5V1,8A

DC IN

Adaptateur secteur

SECTEUR 110 V à 240 V,

50 Hz/60 Hz, 0.25 A

Cable CC

1,2 m (USB A à une fiche CC)

Cable reseau

1 m (Droit/Catégorie 5)

Généralités

Consommation d'énergie

Environ 3,8 W

Plage de température en fonctionnement 0°C à +40°C

Plage d'humidité de fonctionnement

10% à 80% d'humidité relative

(sans condensation)

• Ces caractéristiques peuvent être soumises à des changements sans avis préalable.

Ce pictogramme indique la collecte sélective des appareils électriques et électroniques usagés.

Pour de plus amples informations, veuillez consulter 'Mode d'emploi.

Équipement de Classe II (Le produit a été construit avec une double isolation.)

Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance®

Le symbole identificateur Wi-Fi Protected SetupTM est une marque de certification de Wi-Fi Alliance®.

"Wi-Fi® est une marque déposée de Wi-Fi Alliance®. "Wi-Fi Protected SetupTM", "WPA™", et "WPA2TM" sont des marques commerciales de Wi-Fi Alliance®.

Google Play et Android sont des marques de Google Inc.

App Store est une marque de service d'Apple Inc.

Toutes les autres marques déposées sont les marques déposées de leur propriété respective.

Déclaration de conformité (DoC)

Par la première, "Panasonic Corporation" déclare que ce produit est en conformité avec les exigences essentielles et les autres clauses justificatives de la Directive 1999/5/EC. Les clients peuvent télécharger un exemplaire de la DoC originale de nos produits R&TTE sur notre serveur de DoC: http://www.doc.panasonic.de

Pour contacter le Représentant autorisé : Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 11, 22525 Hamburg, Allemagne

Ce produit est conforme aux normes radio des pays suivants : GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI

Le dispositif WLAN de ce produit devra être exclusivement utilisé à l'intérieur d'un bâtiment.

Ce produit permet de se connecter à un point d'accès WLAN de 2,4 GHz ou de 5 GHz.

Le symbole d'identification du produit est situé sous l'appareil.

Code QR est une marque déposée de DENDSO WAVE INCORPORATED.

Wi-Fi® GUIDE de démarrage RAPIDE

Ce guide décrit la manière de connecter les enceintes ALL au réseau tout en lançant et en actionnant l'appli Panasonic Music Streaming.

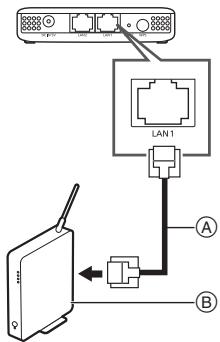

Préparatifs

Préparez votre système d'enceintes ALL à l'emploi.

Cable réseau (LAN) (fourni) N'utilisez aucun autre cable réseau à l'exception de celui fourni. Routeur de bande passante, etc.

Cable CC (fourni)

Vérifiez le sens des connecteurs, et insérez-les ou retirez-les en les gardant droits. (Autrement les connecteurs pourraient se déformer, ce qui causerait un dysfonctionnement.)

Adaptateur secteur (fourni) E Vers la prise d'alimentation L'indicateur (*) devient bleu après environ 60 secondes.

1 Téléchargez l'appli.

Téléchargez Gratuitement l'appli

"Panasonic Music Streaming" sur le store de votre smartphone/tablette.

• Les commandes et les éléments affichés à l'écran, etc. de l'appli "Panasonic Music Streaming" sont susceptibles d'être modifiées. Pour avoir les dernières informations, visitez http://panasonic.jp/support/global/cs/music-app/ (Ce site est uniquement en anglais.)

iOS : App Store

Android : Google Play™

2 Lancez l'appli et suivez les instructions à l'écran.

Suivez les instructions de l'appli pour connecter votre enceinte ALL. La procédure se divise, en cours de route, en deux cas de figure décrits ci-dessous.

Cas 1: lorsque le sh-wl30 est détecté (un écran similaire à celui montré ci-dessous apparait)

① Sélectionnez "Add". ② Scannez le QR code présent sur la partie arrière de cet appareil.

Scannez le QR code pour la bande 5 GHz (recommandée) ou 2,4 GHz, en fonction de la vieille environnement. ( droite)

Cas 2: lorsque le sh-wl30 n'est pas détecté (un écran similaire à celui montré ci-dessous apparait)

Allez dans les paramètres Wi-Fi de votre smartphone ou de votre tablette. Sélectionnez "AllPlay □□□□□ AJ".* Tapez un nom de dispositif. Changez le nom de réseau (SSID) pour “SH-WL30-5G-□□□□□” ou “SH-WL30-2G-□□□□□” et tapez le mot de passe (Clé) de cet appareil (voir sous l'appareil).

• Parfois, ceci peut prendre 1 minute pour apparaître.

3 Après un court instant... vous êtes connecté !

Configurez la connexion de l'enceinte ALL à ajouter sur le réseau sans fil. Pour avoir plus de détails, lisez le mode d'emploi de l'enceinte ALL. - S'il ne se connecte pas automatiquement, sélectionnez de nouveau votre réseau Wi-Fi depuis les paramètres / le menu des paramètres Wi-Fi de votre dispositif.

Assistance supplémentaire

Pour avoir plus d'informations et connaître les autres méthodes de configuration réseau, consultez le mode d'emploi. Si vous avez besoin d'une aide supplémentaire, visitez l'adresse http://panasonic.jp/support/global/cs/audio/

(Ce site est uniquement en anglais.)

La bande de fréquence 5 ghz

• N'est en général utilisée que par des routeurs. En conséquence, elle fournit des connexions très fiables et des performances stables.
• Offre une vitesse de communication plus rapide que la bande de fréquence 2,4 GHz.
• Plus sensible aux obstacles comme les murs et les planchers que la bande de fréquence 2,4 GHz. Les ondes radio s'affaiblissent sur une longue distance de communication.
• Les dispositifs Wi-Fi anciens ne prennent pas en charge la bande de fréquence 5 GHz.

La bande de fréquence 2,4 ghz

• Offre une pénétration supérieure des obstacles comme les murs et les planchers, permettant aux ondes radio de voyager sur de plus longues distances.
• Prise en charge par la plupart des dispositifs Wi-Fi
• Sujette aux encombrements et aux instabilités car elle est utilisée par une grande variété d'appareils. (Par exemple, dans un immeuble ou une résidence, vous pouvez percevoir des interférences provenant d'appareils situés dans d'autres appartements.)

2,4 GHz-band (1 à 11 ch)

5 GHz-band (36 ch, 40 ch, 44 ch, 48 ch)

Veiligkeit

WPA2TM

WPA2TM/WPA™ mode mixte

WPS-versie

Versie 2.0

LAN-poort

10 Base-T/100 Base-TX

DC IN

5V1,8A

Netadapter

AC 110 V à 240 V, 50 Hz/60 Hz, 0,25 A

DC-kabel

1,2 m (USB Aar DC-plug)

LAN-kabel

1 m (Droits/Catégorie 5)

Stroomverbruik

Ongev. 3,8 W

Dimensions (B× H× D)

100,0 mm × 23,0 mm × 67,2 mm

Massa

Ongev. 81,0 g
