SHWL30EC - Wi-Fi-toegangspunt PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Wi-Fi-toegangspunt
Merk	PANASONIC
Model	SHWL30EC
Afmetingen (L × H × D)	100,0 mm × 23,0 mm × 67,2 mm
Gewicht	Ongeveer 81,0 g
Voeding	Netadapter AC 110-240 V, 50/60 Hz, 0,25 A; uitgang DC 5 V, 1,8 A
Stroomverbruik	Ongeveer 3,8 W
Draadloze normen	IEEE 802.11 a/b/g/n
Frequentiebanden	2,4 GHz (kanalen 1-11) en 5 GHz (kanalen 36, 40, 44, 48)
Wi-Fi-beveiliging	WPA2™, gemengde modus WPA2™/WPA™, WPS versie 2.0
Netwerkpoorten	2 LAN-poorten 10 Base-T/100 Base-TX (RJ45)
Voedingsconnector	DC IN 5 V / 1,8 A
Ledindicatoren	Voeding, 5 G, 2,4 G, WPS, LAN1, LAN2
Knoppen	WPS, RESET (gat)
Hoofdfunctie	Het Wi-Fi-beveiligingstype converteren (WPA naar WPA2) en ALL-luidsprekers op het netwerk aansluiten
Meegeleverde accessoires	Netadapter, DC-kabel (USB A naar DC-stekker, 1,2 m), LAN-netwerkkabel (1 m, recht categorie 5)
Bedrijfstemperatuur	0 °C tot +40 °C
Luchtvochtigheid tijdens gebruik	10% tot 80% RV (zonder condensatie)
Onderhoud en reiniging	Niet blootstellen aan regen, vocht of spatwater. Reinigen met een droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Het apparaat niet openen, afdekkingen niet verwijderen. Uitsluitend de aanbevolen accessoires gebruiken. Ventilatieopeningen niet blokkeren.
Repareerbaarheid	Laat reparaties over aan gekwalificeerd personeel. Niet zelf repareren.
Reserveonderdelen	Uitsluitend de meegeleverde of door de fabrikant aanbevolen accessoires gebruiken.

Veelgestelde vragen - SHWL30EC PANASONIC

Hoe stel ik de SHWL30EC voor de eerste keer in?

Sluit de netadapter en de netwerkkabel aan. Download de Panasonic Music Streaming-app op uw smartphone/tablet. Start de app en volg de instructies op het scherm. Scan de QR-code op de achterkant van het apparaat om verbinding te maken met de 5 GHz- of 2,4 GHz-band.

Wat moet ik doen als de voedingsindicator niet gaat branden?

Controleer of de netadapter goed is aangesloten op het stopcontact en het apparaat. Probeer een ander stopcontact. Als het probleem aanhoudt, haal de adapter eruit en steek hem er weer in.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

Gebruik een paperclip of een vergelijkbaar voorwerp om gedurende minstens 5 seconden op de RESET-knop aan de achterkant van het apparaat te drukken en laat dan los. Het apparaat zal opnieuw opstarten met de standaardinstellingen.

Wat is het verschil tussen de 2,4 GHz- en 5 GHz-band?

De 2,4 GHz-band biedt een groter bereik en dringt beter door obstakels, maar is gevoeliger voor interferentie. De 5 GHz-band biedt hogere snelheden en een stabielere verbinding, maar heeft een korter bereik en is gevoeliger voor obstakels.

Hoe maak ik verbinding via WPS?

Druk op de WPS-knop aan de achterkant van het apparaat en activeer vervolgens WPS op uw router. De WPS-indicator knippert tijdens de verbinding. De verbinding wordt automatisch tot stand gebracht.

Wat moet ik doen als mijn smartphone het Wi-Fi-netwerk van de SHWL30EC niet detecteert?

Controleer of het apparaat is ingeschakeld. Ga naar de Wi-Fi-instellingen van uw smartphone en zoek naar een netwerk met de naam 'AllPlay XXXXXX' of 'SH-WL30-5G-XXXXX'. Druk indien nodig op de WPS-knop om de detectie opnieuw te starten.

Kan ik een andere netadapter gebruiken dan de meegeleverde?

Nee, gebruik uitsluitend de meegeleverde netadapter (referentie vermeld in de handleiding). Gebruik van een andere adapter kan het apparaat beschadigen of een risico vormen.

Hoe weet ik of het apparaat is verbonden met internet?

Kijk naar de LAN1- of LAN2-indicatoren: ze branden continu wanneer een netwerkkabel is aangesloten en de verbinding actief is. De 2,4 G- of 5 G-indicatoren gaan branden wanneer de Wi-Fi actief is.

Wat moet ik doen als de Wi-Fi-verbinding instabiel is?

Probeer de frequentieband (2,4 GHz of 5 GHz) te wijzigen via de Panasonic Music Streaming-app. Plaats het apparaat verder van obstakels en andere elektronische apparaten. Herstart de router en de SHWL30EC.

Waar vind ik het Wi-Fi-wachtwoord (sleutel) van het apparaat?

Het wachtwoord staat op een sticker aan de achterkant van het apparaat, onder de QR-code. Het staat ook in de gebruiksaanwijzing.

GEBRUIKSAANWIJZING SHWL30EC PANASONIC

Dank u voor de aanschaf van een product van de ALL serie van Panasonic.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handledieing, zodate u deze later kunt raadplegen.

Panasonic®

Dit toestel stelt u in staat het type beveiliging van uw Wi-Fi®-omgeving thus van WPA™ in WPA2™ te converteren.

Bezoek voor meer gerichte hulp, ondersteuning en advies over uw producten van de ALL serie: http://panasonic.jp/support/global/cs.audio/ALL/index.html (Deze website is alleen in het Engels.)

Accessoires

1 Netadapter

1 DC-kabel

1 LAN-kabel

• Gebruik geen andere netadapters behalte de bijgeleverde adapter.
• De bijelegeverde DC-kabel mag alleen voor dit systeme gebruikt worden. Gebruik het snoer Niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeme.

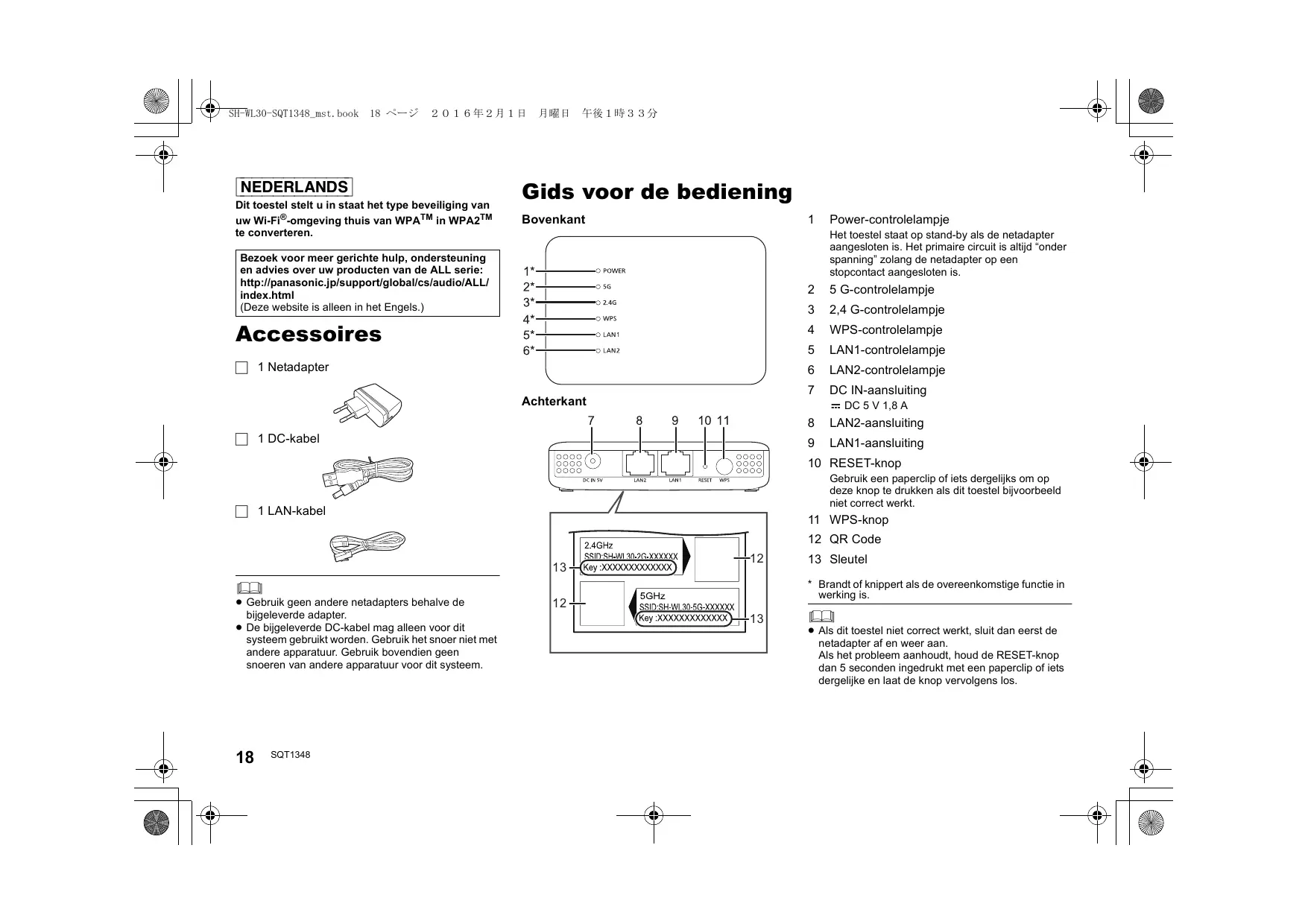

Gids voor de bediening

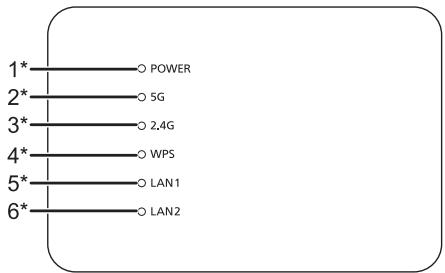

Bovenkant

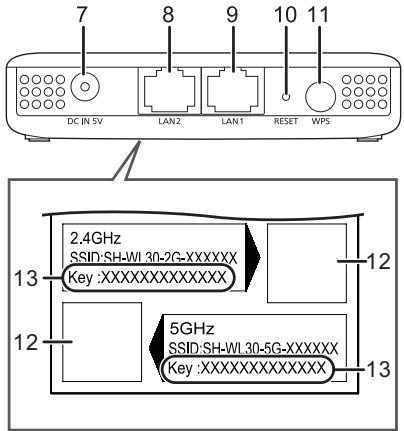

Achterkant

1 Power-controlelampje Het toestel staat op stand-by als de netadapter aangesloten is. Het primaire circuit is allijd "onder spanning" zolang de netadapter op een stopcontact aangesloten is.
2 5 G-controlelampje
3 2,4 G-controleampje
4 WPS-controlelampje
5 LAN1-controlelampje
6 LAN2-controleampje
7 DC IN-aansluiting = DC5V1,8A
8 LAN2-aansluiting
9 LAN1-aansluiting
10 RESET-knop Gebruik een paperclip of iets dergelijks om op deze knop te drukken als dit toestel bijvoorbeld nicht correct werkt.
11 WPS-knop
12 QR Code
13 Sleutel
* Brandt of knippert als de overeenkomstige functie in werkung is.

• Als dit toestel Niet correct werkst, sluit dan eerst de netadapter af en weeer aan.

Als het probleem aanhoudt, houd de RESET-knop dan 5 seconden ingedrukt met een paperclip of iets dergelijke en laat de knopervolgons los.

Voorzorgsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen
  Stel dit toestel niet bloot aan regen, vocht, druppels of spotters.
• Plaats geen met vloeistof bevulde objeven, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.
• Repareer dit toestel nicht self. Laat onderhoud over aan gekwaliteiterd onderhoudspersoneel.
  Laat geen metalen voorwerpen in dit toestel vallen.
• Plaats geen enkel voorwerp bovenop dit toestel.

Netadapter

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Controller of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
• Trek niet aan de voedingskabel, buig hem een Niet en plaats er geen zware voorwerpen op.
  Hanteer de stekker Niet met natte handen.
• Houd het hoofdeel van de stekker vast als u dezeuit het stopcontact neemt.

• Gebruik geen beschadigde stekker of stopcontact.

• Het stopcontact moet de buurt van de apparatuur geinstalleerd worden en moet gemakkelijk teogankelijk zijn.

VOORZICTHIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kanijdens het gebruik de interferente van radio's ontvangen die voororzaakt wordt door mobiele telefoons. In dat geval dient u de afstandussen dit toestel en de mobiele telefon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen,

• Installeer of plaats dit toestel Niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controller of het toestel goed geventileerd worden.

• Blokker de ventilatieopening van dit toestel net met kranten, tafelkleden, gordijnen, enzvoovrs.
• Stel dit toestel nil bloot aanrechtstreezonzlicht, hoge temperaturen, hoge vochtighieid en overmatige trillingen.

Specifications

Wi-Fi

WLAN-standard

IEEE802.11a/b/g/n

Frequenieband

Bereik bedrijfstemperatuar

0^ tot +40^

Bereik bedrijfsvochtigkeit

0% tot 80% RH

(geen condens)

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.

Dit symbolism geeftAPE afvalinzameling van elektrische en elektronische apparatuur aan.

Gedetailleerde informatatie(Int) u vinden in "Gebruiksaanwijzing .

Uitrusting klasse II (de constructie van het product is dubbel geisoleerd).

CERTIFIED

Het Wi-Fi CERTIFIED™-logo is een certificatiemerk van Wi-Fi Alliance®.

Het Wi-Fi Protected SetupTM-identificatiemerk is een certificatiemerk van Wi-Fi Alliance®.

"Wi-Fi®m is een gedeponeerd handelsmerk van Wi-Fi Alliance®.

"Wi-Fi Protected SetupTM", "WPA™", en "WPA2™"�<|im_start|>assistant handelsmerken van Wi-Fi Alliance®.

Google Play en Android zijn handelsmerken van Google Inc.

App Store is een Dienstmerk van Apple Inc.

Alle andere handelsmerken zijn handelsmerken van de respectievelijke eigenaars.

C∈0560①

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verkaart hierbij dat dit product in overeenstemming is met de essentiele eisen en andere relevante bepalingen van Richtlij 1999/5/EG.

Klanten können een kopie van de origine verklaring van overeenstemming (DoC) van unsere R&TTE-producten van unsere DoC-server downloads:

http://www.doc.panasonic.de

Neem contact op met de Bevoegde Vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 11, 22525 Hamburg, Duitsland

Dit product voloed aan de rato-normen van de volgende landen. GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI

Het WLAN-kenmerk van dit product mag uitsluitend bennen gebruikt worden.

Dit product is special ontopwen om aanglesloten te worden op een toegangspunt van 2,4 GHz of 5 GHz WLAN.

De marketing van de productidentificatie bevindt zich op de onderkant van het toestel.

QR Code is een gedeponeerd handelsmerk van DENDSO WAVE INCORPORATED.

Deze gids beschrijft hoe de ALL luidspreker met een network verbonden moet worden door opstarten en bedieren van de Panasonic Music Streaming-app.

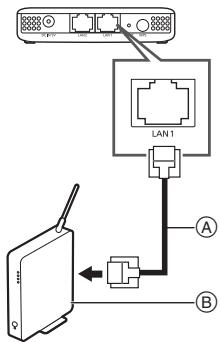

Voorbereidingen

Maak uw ALL luidsprekersysteme gereed voor gebruik.

LAN-kabel (bijgeleverd) Gebruik geen andere LAN-kabel dan de bijgeleverde kabel.
B Breedband router, etc.

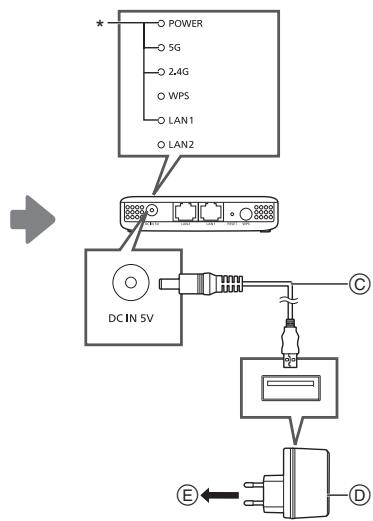

DC-kabel (bigeleverd) Controller derichtingen van de connectoren en steek ze recht纳税 innen of trek ze recht纳税 buiten (de connectoren kunoen anders verrormd raken wat een slechte werkung tot geolg heeft).
Netadapter (bijgeleverd)
E Naar stopcontact De controlelampjes (^*) gaan blauw branden an ongeveer 60 second.

1 Download de app.

Download de gratis "Panasonic Music Streaming"-app uit de winkel op uw smartphone/tablet.

• De uit te voeren handelingen, en de onderden die op het scherm weergegeven worden, enz., van de app "Panasonic Music Streaming", zich aan veranderingen onderhevig. Bezoek voor de meest recente informatie http://panasonic.jp/support/global/cs/audio/app/ (Deze website is alleen in het Engels.)

iOS：AppStore

Android : Google PlayTM

2 Open de app en volg de instructies op het scherm.

Volg de instructies van de app om uw ALL luidspreker te verbinden. De procedure worden geleidelijk opgeedeeld in paden die hieronder beschreiben worden.

■ Pad 1: Als de SH-WL30 gedetecteerd worden (er worden een scherm weergegeven dat op onderstaand scherm lijkt)

① Selecteer“Add”.
② Scan de QR-code op de onderkant van dit toestel.
Scan de QR-code voor 5 GHz (aanbevolen) of 2,4 GHz,
afthankelijk van uw omgeving. ( rechts)

■ Pad 2: Als de SH-WL30 Niet automatisch gedetecteerd worden (er worden een scherm weergegeven dat op onderstaand scherm Iijkt)

① GaaarWi-Fi-installingenopuwsmarshphoneoftablet.
② Selecteer "AllPlay □□□□□□AJ".*
③ Type een apparataatnaam in.
④ Verander de netwerknaam (SSID) in “SH-WL30-5G□□□□” of “SH-WL30-2G-□□□□□” en type het password (sleutel) van dit toestel in (raadpleeg de onderkant van het toestel).

• Het kan soms 1 minuut duren voordat dit verschijnt.

3 Even wachten... u bent verbonden!

Configurer de verbinding van de ALL luidspekters die aan het draadloosetwork toegevoegd moeten worden.

Raadpleeg voor details de gebruksaanwijzing van de ALL luidsprekers.

• Als u nicht automatisch verbonden wordt,** selecteer dan opnieuw uw Wi-Fi-netwerk in de instillingen / Wi-Fi-instillingenmenu op uw apparataa.

Verdere ondersteuning

Raadpleeg de
gebruiksaanwijzing versie> voor meer informatie
over de methoden voor de
netwerkininstelling.
Heeft umeer hulp nodig, bezoe
dan
http://panasonic.jp/support/
global/cs/audio/
(Deze website is alleen in het
Engels.)

Kenmerken van de frequentiebanden van radiogolven

5 GHz frequentieband

• Wordt doorgaans Niet door andere apparaten dan routers geleruikt. Als resultaat verstrekt het zeer betrouwbare verbindingen en stabiele prestaties.
• Biedt snellere communicationsnelheden dan de 2,4 GHz band.
• Gevoeliger voor obstakels zoals muren en vloeren dan de 2,4 GHz band. Radiogolven worden zwakker over langere communicafte afstunden.
• Oudere Wi-Fi-apparaten ondersteunen möglichn nicht de 5 GHz band.

2,4 GHz frequentieband

• Biedt superieure penetratie van obstkates, zoals muren en vloeren, en stelt radiogolveren in staat langere afstanden af te leggen.
• Ondersteund door de meeste Wi-Fi-apparaten
• Gevoelig voor congestie en onstabile prestaties.ovdat het door een groe verschadenheid aan producten gekrukt worden (in een appartheid of apparmentengebouw kunt u bijvoorbeeld last hebben van radiogolf-interferentie van apparaten in andere vertrekken).
