SHWL30EC - Punto di accesso Wi-Fi PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso Wi-Fi
Marca	PANASONIC
Modello	SHWL30EC
Dimensioni (L × A × P)	100,0 mm × 23,0 mm × 67,2 mm
Peso	Circa 81,0 g
Alimentazione	Adattatore AC 110-240 V, 50/60 Hz, 0,25 A; uscita DC 5 V, 1,8 A
Consumo elettrico	Circa 3,8 W
Standard wireless	IEEE 802.11 a/b/g/n
Bande di frequenza	2,4 GHz (canali 1-11) e 5 GHz (canali 36, 40, 44, 48)
Sicurezza Wi-Fi	WPA2™, modalità mista WPA2™/WPA™, WPS versione 2.0
Porte di rete	2 porte LAN 10 Base-T/100 Base-TX (RJ45)
Connettore di alimentazione	DC IN 5 V / 1,8 A
Indicatori luminosi	Alimentazione, 5 G, 2,4 G, WPS, LAN1, LAN2
Pulsanti	WPS, RESET (foro)
Funzione principale	Convertire il tipo di sicurezza Wi-Fi (WPA a WPA2) e collegare gli altoparlanti ALL alla rete
Accessori in dotazione	Adattatore, cavo CC (USB A a spina CC, 1,2 m), cavo di rete LAN (1 m, dritto Categoria 5)
Temperatura di funzionamento	da 0 °C a +40 °C
Umidità di funzionamento	10% a 80% UR (senza condensa)
Manutenzione e pulizia	Non esporre a pioggia, umidità o schizzi. Pulire con un panno asciutto. Non utilizzare solventi.
Sicurezza	Non aprire l'apparecchio, non rimuovere i coperchi. Utilizzare esclusivamente gli accessori consigliati. Non ostruire le aperture di ventilazione.
Riparabilità	Affidare qualsiasi riparazione a personale qualificato. Non riparare da soli.
Pezzi di ricambio	Utilizzare esclusivamente gli accessori forniti o raccomandati dal produttore.

Domande frequenti - SHWL30EC PANASONIC

Come configurare il SHWL30EC per la prima volta?

Collegare l'adattatore e il cavo di rete. Scaricare l'app Panasonic Music Streaming sul proprio smartphone/tablet. Avviare l'app e seguire le istruzioni a schermo. Scansionare il codice QR sul retro dell'apparecchio per connettere la banda 5 GHz o 2,4 GHz.

Cosa fare se l'indicatore di alimentazione non si accende?

Verificare che l'adattatore sia correttamente collegato alla presa elettrica e all'apparecchio. Provare un'altra presa. Se il problema persiste, scollegare e ricollegare l'adattatore.

Come ripristinare l'apparecchio alle impostazioni di fabbrica?

Utilizzare una graffetta o un oggetto simile per premere il pulsante RESET sul retro dell'apparecchio per almeno 5 secondi, quindi rilasciare. L'apparecchio si riavvierà con le impostazioni predefinite.

Qual è la differenza tra le bande 2,4 GHz e 5 GHz?

La banda 2,4 GHz offre una migliore portata e penetra meglio gli ostacoli, ma può essere più soggetta a interferenze. La banda 5 GHz offre velocità più elevate e una connessione più stabile, ma ha una portata più corta ed è più sensibile agli ostacoli.

Come collegare l'apparecchio tramite WPS?

Premere il pulsante WPS sul retro dell'apparecchio, quindi attivare WPS sul router. L'indicatore WPS lampeggerà durante la connessione. Il collegamento si stabilisce automaticamente.

Cosa fare se il mio smartphone non rileva la rete Wi-Fi del SHWL30EC?

Verificare che l'apparecchio sia acceso. Andare nelle impostazioni Wi-Fi dello smartphone e cercare una rete denominata 'AllPlay XXXXXX' o 'SH-WL30-5G-XXXXX'. Se necessario, premere il pulsante WPS per riavviare la rilevazione.

Posso usare un altro adattatore diverso da quello in dotazione?

No, utilizzare esclusivamente l'adattatore fornito (riferimento indicato nel manuale). L'uso di un altro adattatore può danneggiare l'apparecchio o rappresentare un rischio.

Come sapere se l'apparecchio è connesso a Internet?

Osservare gli indicatori LAN1 o LAN2: si accendono fissi quando un cavo di rete è collegato e il collegamento è attivo. Gli indicatori 2,4 G o 5 G si accendono quando il Wi-Fi è attivo.

Cosa fare se la connessione Wi-Fi è instabile?

Provare a cambiare banda di frequenza (2,4 GHz o 5 GHz) tramite l'app Panasonic Music Streaming. Allontanare l'apparecchio da ostacoli e altri dispositivi elettronici. Riavviare il router e il SHWL30EC.

Dove trovare la password Wi-Fi (chiave) dell'apparecchio?

La password è stampata su un'etichetta sul retro dell'apparecchio, sotto il codice QR. È anche indicata nel manuale di istruzioni.

MANUALE UTENTE SHWL30EC PANASONIC

La ringraziamo per l'acquisto di quello prodotto Panasonic serie ALL.

Leggere attendamente queste istruzioni prima diutilizzare il presente prodotto, e conservare questo manuale per usi futuri.

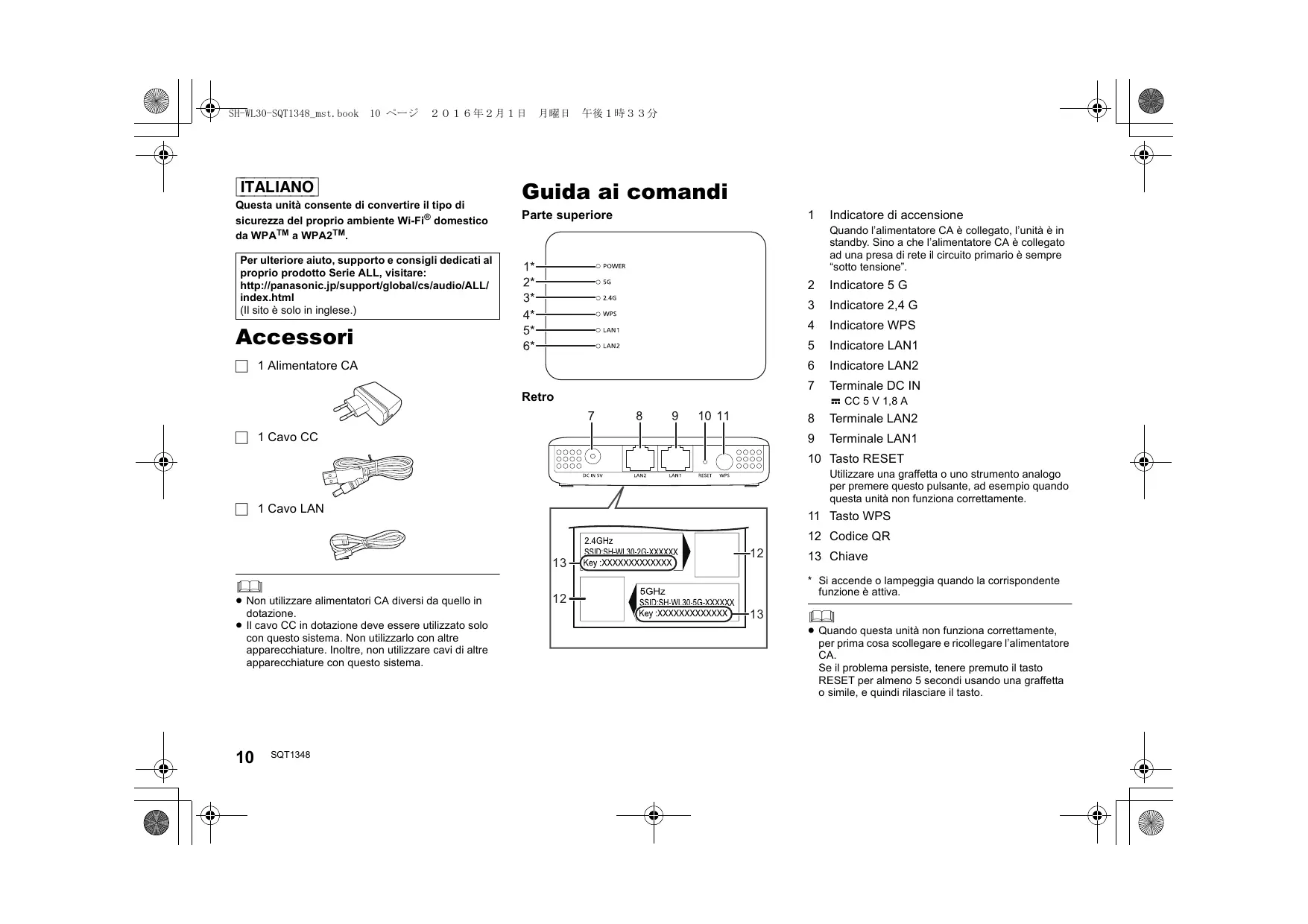

Istruzioni per l'uso

Adattatore punto di accesso

Questa unità consente di convertire il tipo di sicurezza del proprio ambiente Wi-Fi® domestico da WPA™ a WPA2™.

Per ulteriore aiuto, supporto e consiglio dedicati al proprio prodotto Serie ALL, visitare: http://panasonic.jp/support/global/cs audio/ALL/ index.html (Il soto è solo in inglse.)

Accessor

1 Alimentatore CA

1 Cavo CC

1 Cavo LAN

• Non utilizzato alimentatori CA diversi da quello in dotazione.
• Il cavo CC in dotazione deve essere utilizzato solo con questoystema. Nonutilizzato con altre appearecchiature.Inoltre,nonutilizzare cavi di altre appearecchiature con questo systema.

Guida ai comandi

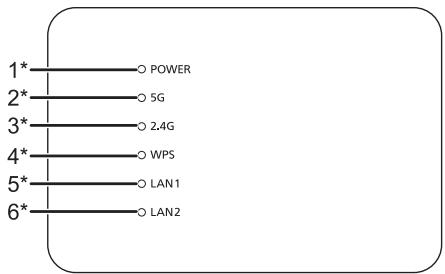

Parte superiore

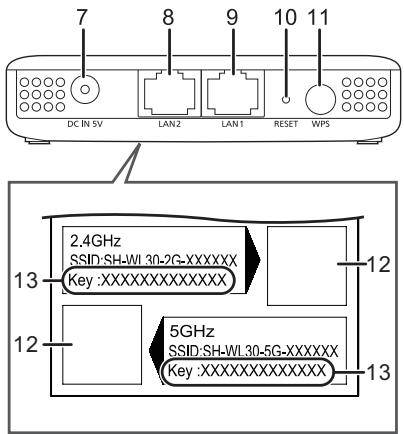

Retro

1 Indicatore di accensione

Quando l'alimentatore CA è collegato, l'unità è in standby. Sino a che l'alimentatore CA è collegato ad una presa di rete il circuito primario è sempre "sotto tensione".

2 Indicatore 5 G
3 Indicatore 2,4 G
4 Indicatore WPS
5 Indicatore LAN1
6 Indicatore LAN2
7 Terminale DC IN = CC5V1,8A
8 Terminale LAN2
9 Terminale LAN1
10 Tasto RESET

Utilizzato una graffetta o uno strumento analogo per premere quello pulsante, ad esempio quando esta unità non funziona correttamente.

11 Tasto WPS

12 Codice QR

13 Chiave

• Si accende o lampeggia quando la corrispondente funzione è attiva.

• Quando esta unità non funzioni correttamente, per prima casa scollegare e ricollegare l'alimentatore CA. Se il problema persististe, tenere premuto il tasto RESET per almeno 5 secondi usinga una graffiti o simile, e quindi rilasciare il tasto.

Precauzioni

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  Non esporre cette unita alla pioggia, umidita, gocciamenti o spruzzi.
  Non posare oggetti contententi liquidi, come un vaso di fiori, su.thisa unita.
• Utilizzare solo gli accessori consigliati.
  Non rimuovere le coperture.
• Non riparare que'stunita da soi. Per qualsiasri riparazione rivolgersa a un techniciane qualificato.
  Non introdurre oggetti metallici all'interno di questa unità.
  Non appoggiare oggetti su questa unità.

Alimentatore CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda alla quale indicata su quella unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le ditta quando la si scollega.
  Nonutilizzareuna spina o una presadi rete danneggiate.
• La presa deve esesse installata vicino all'apparecchiatura ed esserevenientemente accesibile.

AVVERTENZA

Unità

Non mettere sull'unita sorgenti di fiamme nude, come candelie accese.
- Durante l'uso, esta unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumento la distance tra esta unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima mite.

Colloczione

• Collocare esta unità su una superficie pianà.

• Per ridurre il rischio d'incendio, folgorazioni o anni all'unità,

• Per mantenere una Buona ventilazione, non installare o sistemare esta unità in uno scafale dei libri, armadietto incorperto od altri spazio ristretto.
  Non ostroire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti similii.

• Non esporre esta unità alla luce diretta del sole, a temperature elevate, a excessiva umidita e a forti vibrazioni.

Specifice

■ SEZIONE Wi-Fi

Standard WLAN

IEEE802.11a/b/g/n

Gamma di frequenza

Banda 2,4 GHz (canale 1 a 11)

Banda 5 GHz (canale 36,

canale 40, canale 44, canale 48)

Sicurezza

WPA2TM

Modalità mista WPA2™/WPA™

Version WPS

Version 2.0

SEZIONETERMINALI

Porta LAN

2

10 Base-T/100 Base-TX

DC IN

5V1,8A

SEZIONE ACCESSORI

Alimentatore CA

CA 110 V a 240 V, 50 Hz/60 Hz, 0,25 A

Cavo CC

1,2 m (USB A - connettore CC)

Cavo LAN

1 m (Dritto/Categoria 5)

GENERALI

Consumo di corrente

Circa 3,8 W

Dimensioni (L× A× P)

100,0 mm×23,0 mm×67,2 mm

Mass

Approx. 81,0g

Temperatura di esercizio

0^ C a + 40^ C

Umidità di esercizio

10% a 80% RH

(senza condensa)

• Le specifiche possono essere modificate alla preavviso.

Questo symbolo indica la raccolta separata per i prodotti elettrici ed elettronici usati.

Ulteriori dettagliate informazioni sono contente nelle "Istruzioni per l'uso .

Apparecchiatura Classe II (il prodotto è munito di doppio isolamento).

CERTIFIED

Il Logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance®.

Il marchio identificativo Wi-Fi Protected Setup™ è un marchio di certificazione di Wi-Fi Alliance®.

"Wi-Fi® è un marchio registrato di Wi-Fi Alliance®.

"Wi-Fi Protected SetupTM", "WPA™", e "WPA2TM" sono marchi di Wi-Fi Alliance®.

Google Play e Android sono marchi di Google Inc.

App Store é un marché di servizio di Apple Inc.

Tutti gli altri marchi sono marchi dei rispettivi proprietari.

C∈0560⑧

Dichiarazione di conformità (DoC)

Con il presente documento "Panasonic Corporation" dichiar che"Thisero prodottoe conformare ai requisiti base e altre dispositions applicabili della direttiva 1999/5/EC.

I clienti sono scopare scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nosro server DoC:

http://www.doc.panasonic.de

Indirizzo del Rappresente Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing

Questo prodotto è conforme agli standard radio dei segmente paesi.

GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI

La funazionalità WLAN di quello prodotto dovra essere utilizzata esclusamente all'interno di edifici.

Questo prodotto è realizzato per connettiersi a un Access Point di reti WLAN da 2,4 GHz o 5 GHz.

La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.

QR Code é un marchio registrato di DENSO WAVE INCORPORAED.

Wi-Fi®GUIDA DI INSTALLAZIONE RAPIDA

Questa guida descrive come collegare il diffusore ALL ad una rete all'avvio e ad utilizzato l'app Panasonic Music Streaming.

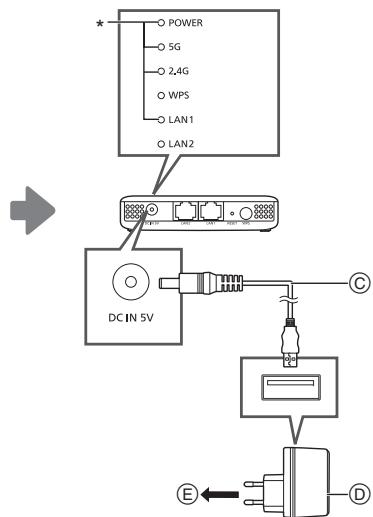

Operazioni preliminari

Rendereprontoall'usoilsystemadi diffusoriALL.

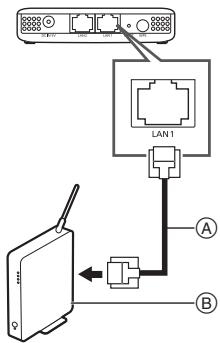

A Cavo LAN (in dotazione) Non usare un cavo LAN diverso da quello in dotazione.
Router a banda larga, ecc.

Cavo CC (in dotazione) Verificare l'orientamento dei connettori, e connetteri o sconnetteri in linea retta (altrimenti i connettori possono deformarsi e quello cui sono casare malfunzionamenti).
Alimentatore CA (in dotazione)
E Alla presa elettrica Gli indicatori () si accendono in blu dopo circa 60 secondi.

1 Scaricare l'app.

É possible scaricare gratuitoamente l'app "Panasonic Music Streaming" dallo store sul proprio smartphone/tablet.

• Il funzionamento e le voci visualizzate sullo schermo, ecc. della app "Panasonic Music Streaming" sono soggetti a modifica. Per le informazioni più recenti, visitare http://panasonic.jp/support/global/cs/music-app/ (Il sotto è solo in inglese.)

iOS：AppStore

Android : Google PlayTM

2 Aprière l'app e seguire le instruzioni a video.

Seguire les istruzioni dell'app per il collegamento al diffusore ALL. La procedura si divide secondo i percorsi indicati sotto.

■ Percorso 1: quando viene rilevato SH-WL30 (appare una schermata simile a quella sotto)

① Selezionare“Add”.
Scandire il codice QR sul lato inferiore di questa unità. Scandire il codice QR per 5 GHz (raccommando) o 2,4 GHz, a seconda del proprio systema. ( destra)

■ Percorso 2: quando SH-WL30 noniene rilevato automaticamente (appare una schermata simile a quella ricerca)

① Andare alle impostazioni Wi-Fi sul proprio smartphone o tablet.
② Selezionare "AllPlay □□□□□AJ".*
③ Immettere un nome dispositivo.
④ Modificare il nome della rete (SSID) in “SH-WL30-5G-□□□□□” o “SH-WL30-2G-□□□□□” ed immettere la password (Chiave) per esta unità (vedere il dato inferiore dell'unità).

• Potrebbe essere necessario 1 minuto per la visualizzazione.

3 Dopouna breve attesa ...la connessione erealizzata!

Configurare la connessione del diffusore ALL che si desidera aggiungere alla rete wireless. Per ulteriori informazioni, vedere le istruzioni per l'uso dei diffusori ALL.
- In caso di mancata connessione automatica, riselezionare la rete Wi-Fi dal menu impostazioni/impostazioni Wi-Fi del proprio disposivo.

Supporto

Per maggiori informazioni e ulteriori metodi di impostazione della rete, consultare le istruzioni per l'uso . Per ulteriore aiuto, visitare http://panasonic.jp/support/global/cs/audio/ (Il sotto è solo in inglse.)

- Caratteristiche delle bande di frequenza radio

Banda di frequenza 5 GHz

• Normalmente non usata da dispositivi diversi dai router. Di consequencesza, fornisce collegamenti molto affidabili e prestazioni stabili.
• Offre velocità di comunicazione maggiori rispetto alla banda 2,4 GHz.
• Più sensibile ad ostacoli come muri e pavimenti rispetto alla banda 2,4 GHz. Le onde radio si indeboliscono su distanzi di comunicazione maggiori.
  Dispositivi Wi-Fi meno recenti potrebbero non supportare la banda 5 GHz.

Banda di frequenza 2,4 GHz

• Offre una penetrazione superiore in caso di ostacoli come muri e pavimenti, consentendo alle onde radio di viaggiare a distance maggiori.
• Supporta alla maggioreanza dei dispositivi Wi-Fi
• Soggetta a congestione e prestazioni instabili perché viene usata da una vasta gamma di prodotti (in un appartamento o in un condominio, ad esempio, si possono verificare interferenze delle onde radio causate da dispositivi nelle altre stanze).
