Type de produit	Plaque de cuisson à induction
Marque	Panasonic
Modèle	KY-B84BXBXD
Dimensions (L x P x H)	Environ 840 x 520 x 60 mm
Poids net	Environ 12 kg
Alimentation électrique	Monophasé 220-240 V ~ 40 A, 50 Hz
Nombre de zones de cuisson	4 zones à induction
Type de commande	Commande tactile
Matériau de la surface	Vitrocéramique
Fonctions principales	Cuisson par induction, commandes tactiles, voyant d'alimentation
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel 30 mA, arrêt de sécurité
Installation	Encastrée, nécessite comptoir résistant à la chaleur
Nettoyage et entretien	Surface vitrocéramique, nettoyer avec un chiffon doux et produit adapté
Accessoires fournis	Colliers de serrage (4 pièces), coussin amortisseur
Réparabilité et pièces détachées	Contacter le service après-vente Panasonic pour toute réparation
Longueur du cordon d'alimentation	Environ 1,2 m
Informations générales	Notice d'installation et d'utilisation incluse, garantie constructeur

FOIRE AUX QUESTIONS - KY-B84BXBXD PANASONIC

Quelle alimentation électrique est requise pour la plaque Panasonic KY-B84BXBXD ?

L'appareil nécessite un circuit monophasé dédié de 220-240 V, 40 A, 50 Hz. La mise à la terre est obligatoire et un disjoncteur différentiel de 30 mA doit être installé.

Comment installer correctement la plaque de cuisson ?

L'installation doit être réalisée par un électricien qualifié. Veillez à respecter les dimensions du plan de travail, à utiliser des matériaux résistants à la chaleur et à prévoir un espace de ventilation minimal de 20 mm sous l'appareil.

Puis-je utiliser la plaque si la surface vitrocéramique est fissurée ?

Non. En cas de fissure, débranchez immédiatement l'appareil et contactez le service après-vente. Une surface endommagée peut provoquer une électrocution.

Comment nettoyer la plaque vitrocéramique ?

Utilisez un chiffon doux et un produit nettoyant spécial vitrocéramique. Évitez les éponges abrasives. Nettoyez après refroidissement.

Que faire si la plaque ne s'allume pas ?

Vérifiez que le disjoncteur est en position marche et que l'alimentation est correctement branchée. Si le voyant d'alimentation générale ne s'allume pas, contactez un électricien.

Quels types de casseroles utiliser sur une plaque à induction ?

Utilisez des casseroles à fond ferromagnétique (acier, fonte). Vérifiez avec un aimant : s'il adhère, la casserole est compatible.

La plaque émet un bruit de bourdonnement, est-ce normal ?

Oui, un léger bourdonnement est normal en fonctionnement induction. S'il est excessif, vérifiez que les casseroles sont compatibles et bien centrées.

Comment accéder à la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Où trouver les pièces détachées pour cette plaque ?

Contactez le service après-vente agréé Panasonic. Les réparations doivent être effectuées par un professionnel qualifié.

Quelle est la garantie de ce produit ?

Consultez le certificat de garantie fourni avec l'appareil. En général, Panasonic offre une garantie d'un à deux ans selon le pays.

MODE D'EMPLOI KY-B84BXBXD PANASONIC

Instructions d'installation

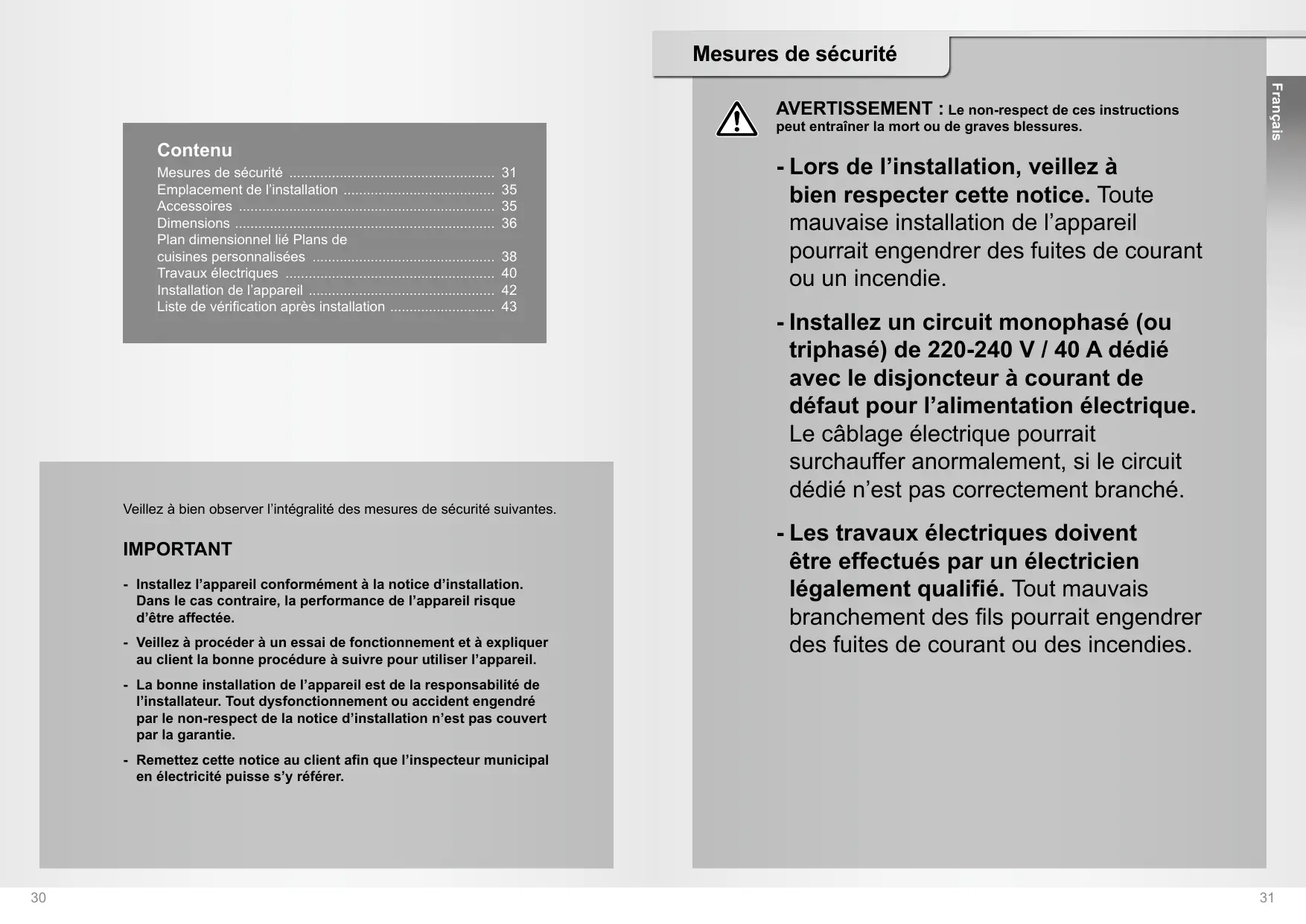

Mesures de sécurité 31

Emplacement de l'installation 35

Accessoires 35

Dimensions 36

Plan dimensionnel lié Plans de

Cuisines personnalisées 38

Travaux électriques 40

Installation de l'appareil 42

Liste de vérification après installation 43

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

Important

• Installez l'appareil conformément à la notice d'installation. Dans le cas contraire, la performance de l'appareil risque d'être affectée.
• Veillez à procéder à un essai de fonctionnement et à expliquer au client la bonne procédure à suivre pour utiliser l'appareil.
• La bonne installation de l'appareil est de la responsabilité de l'instructeur. Tout dysfonctionnement ou accident engendré par le non-respect de la notice d'installation n'est pas couvert par la garantie.
• Remettez cette notice au client afin que l'inspecteur municipal en électricité puisse s'y référer.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Lors de l'installation, veillez à bien respecter cette notice. Toute mauvaise installation de l'appareil pourrait engendrer des fuites de courant ou un incendie.
• Installez un circuit monophasé (ou triphasé) de 220-240 V / 40 A dédié avec le disjoncteur à courant de défaut pour l'alimentation électrique. Le câblage électrique pourrait surchauffer anormalement, si le circuit dédié n'est pas correctement branché.
• Les travaux électriques doivent être effectués par un électrique légalement qualifié. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Cet appareil doit être correctement mis à la terre conformément aux lois sur l'électricité. La ligne de mise à la terre ne doit pas être branchée à un tuyau de gaz, d'eau ou mis à la terre sur un paratonnerre ou une ligne téléphonique. Dans le cas contraire, cela pourrait causer une électrocution en cas de panne de l'appareil ou de rupture de l'isolant.
• Demandez à un électricien qualifié de procéder à la mise à la terre de l'appareil. Toute mauvaise mise à la terre présente un risque d'électrocution.
• Avant de procéder à l'isolement, veillez à bien mettre le disjoncteur hors tension. Ceci annulera tout risque d'électrocution.
• Ne touchez jamais aux pièces à haute température, comme la plaque supérieure.
• En cas d'endommagement du cordon d'alimentation, veillez à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éloigner tout danger.
• Ne démontez, réparez ou modifiez jamais l'appareil (la plaque supérieure, par exemple). Le cas échéant, l'appareil risque de ne pas fonctionner correctement et de représenter un danger.
• Ne marchez jamais sur l'appareil et ne faites jamais tomber d'objets lourds au-dessus. Toute fissure de la plaque supérieure risque d'engendrer une surchauffe, un dysfonctionnement ou un électrocution.
• Le cordon d'alimentation doit être branché avec précision afin d'assurer l'intégrité du branchement. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

ATTENTION: Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Veillez à utiliser des matériaux résistants à la chaleur pour le comptoir de cuisine. Cependant, n'utilisez pas de matériaux vernis, ils risqueraient de se décolorer.

Le matériel du comptoir de cuisine devrait avoir une résistance à la chaleur équivalente ou supérieure aux « plaques décoratives à haute-pressure thermodurcissables laminées ». Si les matériaux utilisés ne sont pas résistants à la chaleur, ils pourraient être déformés ou prendre feu.

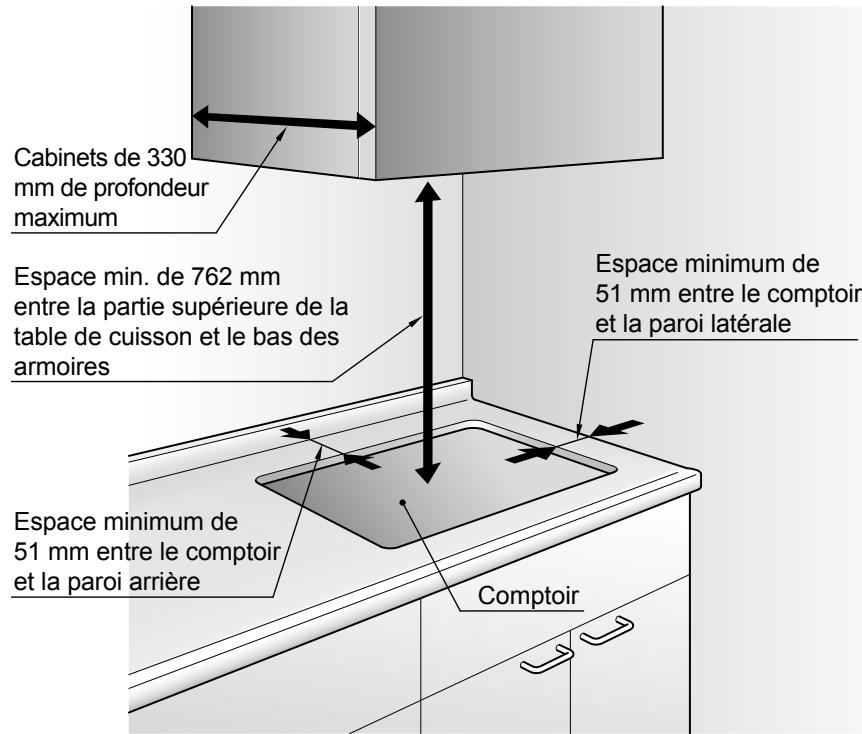

Emplacement de l'installation

Veillez à bien respecter les lois qui régissent l'installation de l'appareil.

Pour de plus amples détails sur le comptoir, veuillez-vous référer à la page 39.

Accessoires

Collier de serrage

(4 pieces)

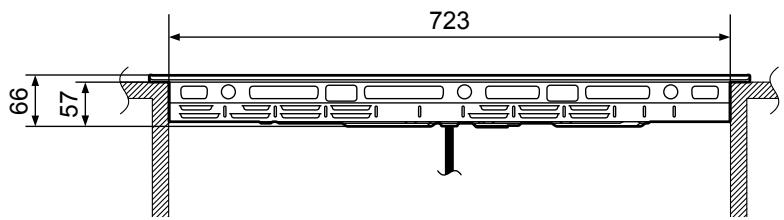

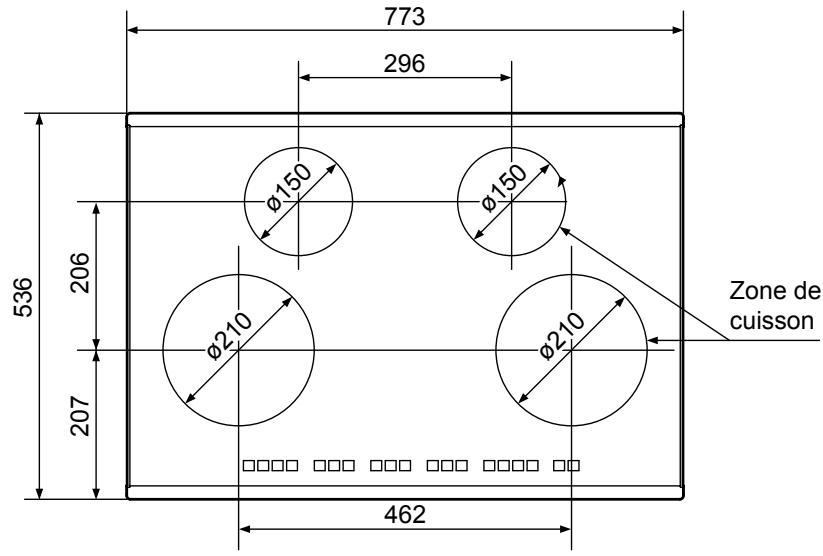

KY-B84BX / KY-B84BG

Vue frontale

Vue avant

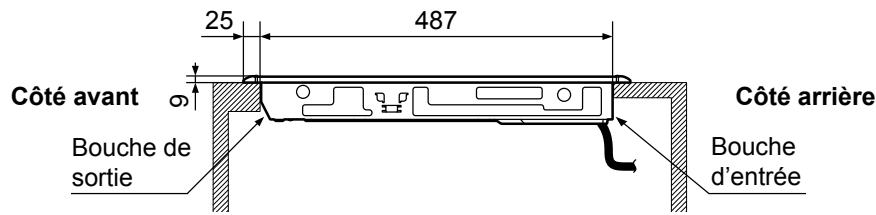

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

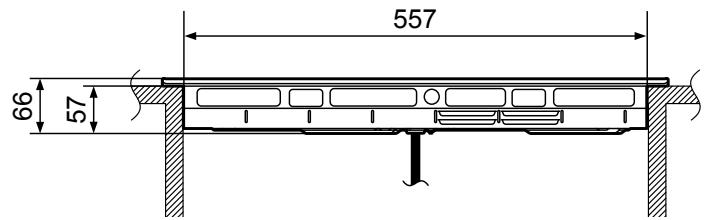

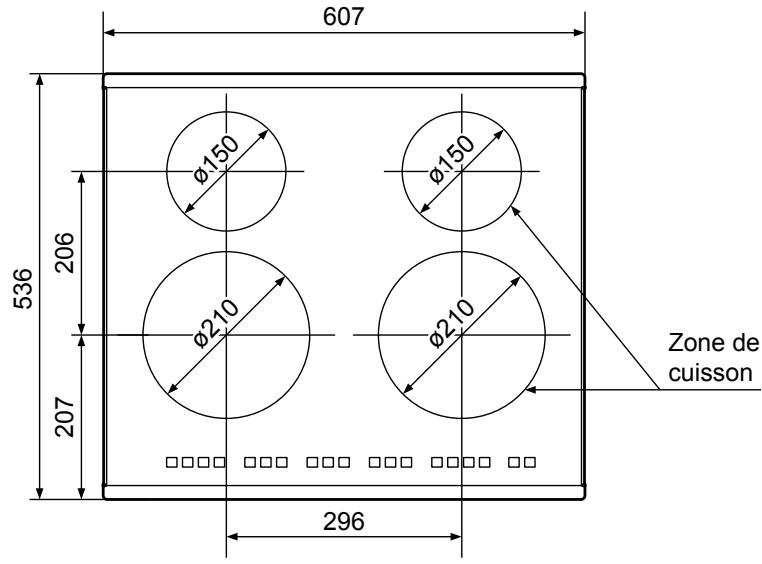

KY-B64BX / KY-B64BG

Vue frontale

Vue avant

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

Plan dimensionnel lié plans de cuisines personnalisées

(measure: mm)

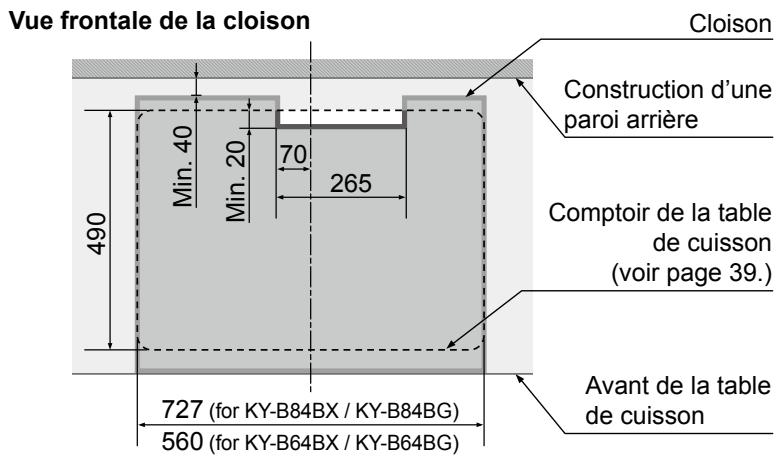

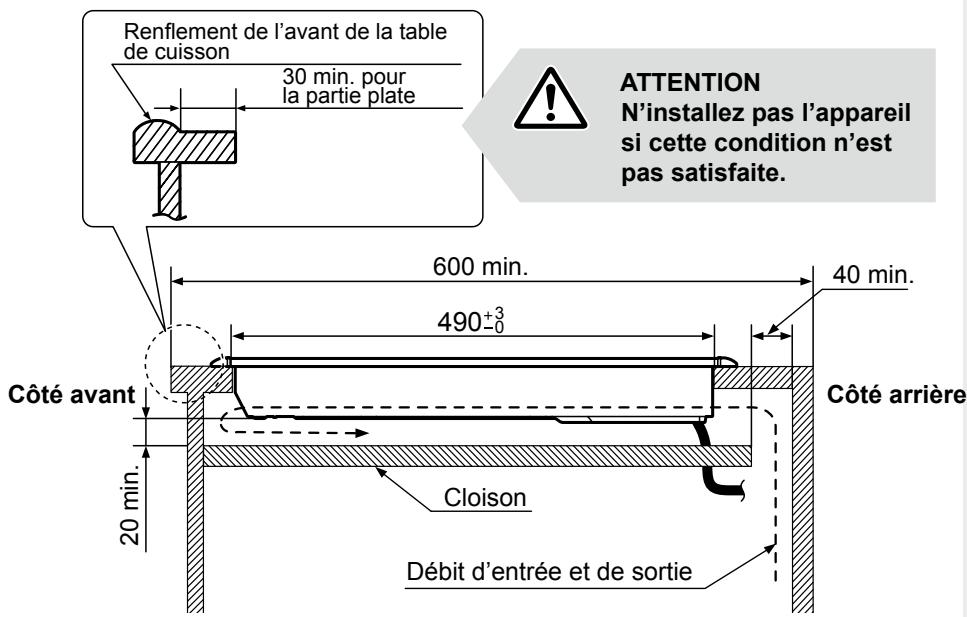

Lors d'une installation d'une cloison à l'intérieur de l'armoire

• Alfaible pour un minimum de 20 mm d'espace supplémentaire en-dessous de la partie inférieure de l'appareil pour la circulation de l'air.
• Prévoyez un espace supplémentaire de 40 mm minimum à l'arrière de la cloison.

(measure: mm)

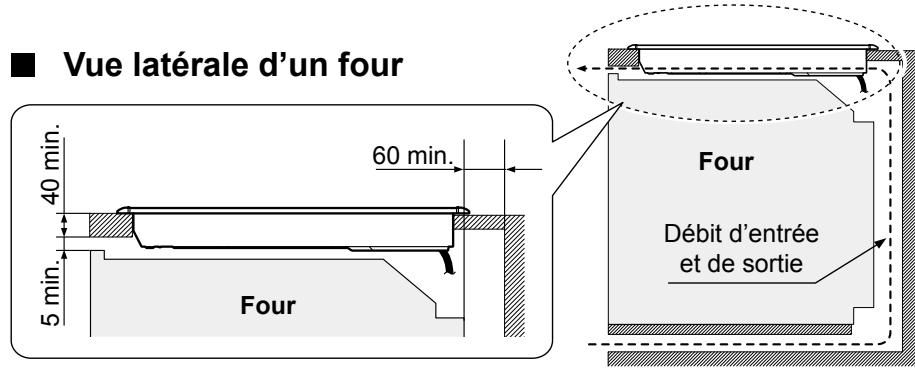

Lors de l'installation de la table de cuisson sur un four,

• Prévoyez pour les jours Panasonic : HL-BT62S / HL-BT62B uniquement. (à partir de janvier 2013)
• Prévoyez des espaces supplémentaires pour la circulation de l'air, tel que illustré ci-après

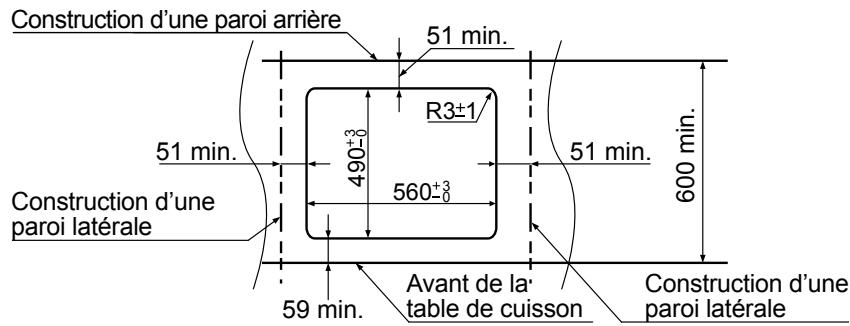

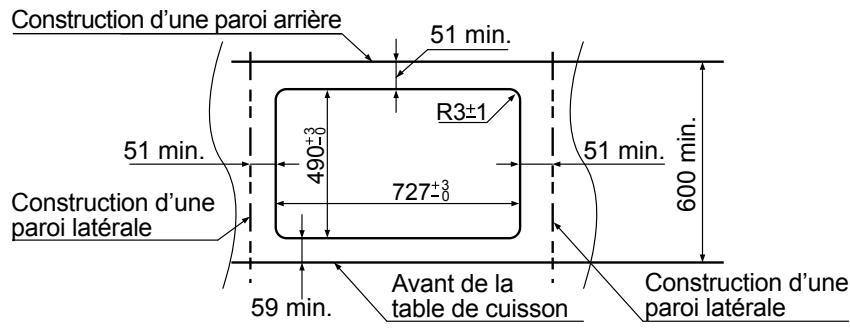

Dimension du comptoir de la table de cuisson

KY-B84BX / KY-B84BG

KY-B64BX / KY-B64BG

Exigences électriques

• Cet appareil doit être fourni avec la tension et la fréquence déquates et être branché à un circuit de branchement individuel, correctement mis à la terre et protégé par un disjoncteur ou un fusible. (La plaque signalétique se trouve au bas de l'appareil.)
• Cet appareil n'est pas équippé d'autres moyens de débranchement du câblage d'alimentation principale ayant une séparation de contact sur tous les pôles qui fournissent un débranchement total dans des conditions de surtension de catégorie III. Les moyens de débranchement doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
• Vous devez utiliser un système électrique de CA à deux fils et monophasé de 220-240 V, 40 A, 50 Hz. (Vous pouvez également utiliser un système à quatre fils et triphasé.) Si vous branchez l'appareil à un câblage en aluminium, veillez à utiliser les connecteurs appropriés approuvés pour une utilisation avec un câblage en aluminium.
• Vérifiez auprès des services publics locaux pour en savoir plus sur les codes électriques utilisés dans la zone. En cas de branchement de l'appareil non conforme aux codes applicables, l'installation risque d'être dangereuse.
• Une fois l'appareil installé, veillez à montrer au client où se trouve le disjoncteur sur l'appareil.

Installation du disjoncteur à courant de défaut de mise à la terre

• Conformément aux règles qui régissent le branchement électrique, incorporez le disjoncteur à courant de défaut de mise à la terre dans le câblage électrique du domicile.
• Suivez les spécifications du disjoncteur à courant de défaut de mise à la terre suivantes.

Courant nominal : 40 A, courant nominal détecté : 30 mA

1. Coupez le courant.

Coupez le courant au niveau du disjoncteur ou retirez les fusibles du circuit de branchement de l'appareil.

2. Branchez le cordon d'alimentation.

Branchez le cordon d'alimentation conformément aux codes et aux ordonnances applicables.

Branchement monophasé (220-240 v ~ 50 hz)

Branchez les fils conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L	E : Jaune / vert (à brancher à la prise de terre) N : Gris et bleu ensemble L : Noir et marron ensemble (à brancher à la borne de ligne)

- Branchement triphasé (380-415 v 2N~ 50 hz)

Séparez les fils L et branchez-les conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L1 L2	E: Jaune / vert (à brancher à la prise de terre) N: Gris et bleu ensemble L1: Noir L2: Marron (à brancher à la borne de ligne)

Avertissement

Ne démontez jamais la plaque supérieure. Le fil branché pourrait se

desserrer et engendrer un dysfonctionnement de l'appareil.

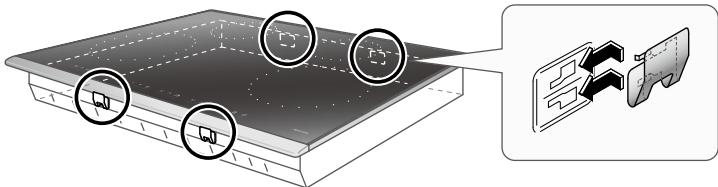

1. Fixez les colliers de fixation à l'unité principale (4 emplacements à l'avant et à l'arrière).
2. Positionnez le coussin vers le HAUT en-dessous de l'unité principale afin qu'il agisse comme un tampon et empêche ainsi l'endommagement de la table de cuisson.
3. Faites correspondre les pinces des colliers de fixation avec les orifices qui se trouvent sur les côtés de l'unité principale, faites ensuite glisser le collier de droite à gauche pour les fixer à l'unité principale.

Coussin vers le HAUT

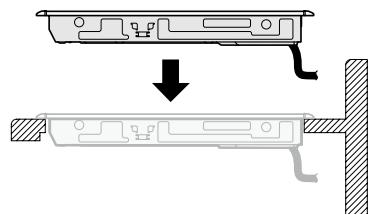

1. Encastrez l'unité principale dans le comptoir de la table de cuisson tout en le gardant autant que possible à niveau.
2. Ne faites jamais tomber l'unité sur la table de cuisson.
3. Appuyez sur la partie supérieure de l'unité principale afin que le cadre repose bien sur la table de cuisson. Assurez-vous que les espaces entre la table de cuisson et la surface inférieure du cadre supérieur soient les mêmes à l'avant, à l'arrière, à gauche et à droite.

1. Branchez le cordon d'alimentation.

Voir page 41.

Attention

Si l'armoire n'est pas dotée d'une ouverture à l'avant, vous devez brancher le câblage avant d'encastrer l'unité principale dans la table de cuisson.

Liste de vérification après installation

Une fois l'installation achevée, vérifie et coche les éléments suivants.

	Liste de vérification	Vérifié
Apparance	- L'appareil semble-t-il punché vers l'avant, l'arrête, la gauche ou la droite ?- Le cadre n'est-il pas soulevé ?- La plaque supérieure est-elle propre ?
Travaux électriques	- L'alimentation électrique est-elle monophasée (220-240 V ~) ou tripasée (380-415 V 2N~)?
	- La mise à la terre a-t-elle été bien installée ?- Le disjoncteur à courant de défaut a-t-il été bien installé ?
Test électrique	1.Effleurez ☐la touche servant à mesure l'appareil sous tension.- Levoyant d'alimentation générale s'allume-t-il ?
	2.Effleurez les touches suivantes pour vérifier leur fonctionnement pour chaque plaque de cuisson par CI :
	- Plaque de cuisson avant gauche- Plaque de cuisson arrêté gauche- Plaque de cuisson avant droite- Plaque de cuisson arrêté droite	Est-ce que le « 7 » clignote ?

• Veillez à bien éteindre chaque plaque de cuisson par Cl et l'interrupteur d'alimentation générale après avoir procédé au test électrique.
• Remettez le mode d'emploi ainsi que la notice d'installation et le certificat de garantie au client.

Je certifie par la présente que l'installation a bien été faite.

Signature de l'installateur
