EY-7442 - Outil électrique sans fil PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Visseuse sans fil
Caractéristiques techniques principales	Couple maximal : 42 Nm, Vitesse à vide : 0-400/0-1,600 tr/min
Alimentation électrique	Batterie lithium-ion 14,4 V
Dimensions approximatives	Longueur : 200 mm, Hauteur : 220 mm
Poids	1,5 kg (sans batterie)
Compatibilités	Compatible avec les batteries Panasonic 14,4 V
Type de batterie	Li-ion
Tension	14,4 V
Puissance	Max 420 W
Fonctions principales	Visser, dévisser, perforation légère
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec, vérifier l'état de la batterie
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Panasonic
Sécurité	Utiliser des lunettes de protection, vérifier la batterie avant utilisation
Informations générales utiles	Garantie de 3 ans, utilisation recommandée pour les travaux légers à moyens

FOIRE AUX QUESTIONS - EY-7442 PANASONIC

Comment charger la batterie du PANASONIC EY-7442 ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez-le sur une prise électrique. Assurez-vous que le chargeur est correctement connecté.

Pourquoi la perceuse ne fonctionne-t-elle pas ?

Vérifiez d'abord si la batterie est chargée. Si elle est chargée et que la perceuse ne fonctionne toujours pas, assurez-vous que le mode de fonctionnement est correctement sélectionné.

Comment changer la vitesse de la perceuse ?

La vitesse peut être ajustée en utilisant la gâchette. Appuyez doucement pour une vitesse basse et plus fort pour une vitesse élevée.

Quelles sont les capacités de perçage de la perceuse EY-7442 ?

La perceuse peut percer différents matériaux, y compris le bois, le métal et le plastique. Veuillez consulter le manuel d'utilisation pour des détails sur les tailles de forets recommandées.

Comment effectuer l'entretien de la perceuse ?

Nettoyez régulièrement la perceuse avec un chiffon sec et vérifiez que les ouvertures d'aération ne sont pas obstruées. Remplacez les forets usés au besoin.

Que faire si la batterie ne se charge pas ?

Si la batterie ne se charge pas, vérifiez les connexions et essayez un autre chargeur si disponible. Si le problème persiste, la batterie peut nécessiter un remplacement.

Comment savoir si la batterie est complètement chargée ?

Le chargeur est généralement équipé d'un indicateur LED qui passe au vert lorsque la batterie est complètement chargée.

Puis-je utiliser la perceuse en extérieur ?

Oui, la perceuse peut être utilisée à l'extérieur, mais veillez à éviter l'humidité excessive et les conditions météorologiques extrêmes.

Où puis-je trouver des pièces de rechange pour le PANASONIC EY-7442 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Panasonic ou sur le site Web de Panasonic.

Quelle est la garantie du produit ?

Le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter les documents fournis pour plus de détails.

MODE D'EMPLOI EY-7442 PANASONIC

Lire entiement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Instructions originales: anglais
Traduction des instructions originales: Autres langues

Cet outil, en tant qu'unité complète avec sa batterie autonome, répond aux Degrès de Protection IP appropriés selon les normes IEC.

Définitions des codes IP

IP5X: L'entrée de poussière n'est pas complètement empêchée mais la poussière ne doit pas pénétrer au point de perturber le fonctionnement satisfaisant de l'outil ou d'en affercter la sécurité (Au cas où de la poudre de talc de moins de 75 m s'introduirait à l'intérieur de l'outil).

IPX6: L'eau projetée en jets puissants contre l'outil de n'importe qu'elle direction ne doit pas avoir d'effets nuisibles (Au cas où approximativement 100 L/min d'eau à température normale est projetée sur l'outil a 3 mètre de distancependant 3 minutes avec une lance de 12,5mm de diamètre interieur).

GARANTIE LIMITEE

Le code IP56 rend possible un impact minimum d'eau et de poussière sur cet outil mais il n'en garantit pas les performances dans de telles conditions. Veuillez lire la notice d'utilisation et de sécurité pour plus de détails quant à un fonctionnement approprié.

Veuillez lore la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

I. USAGE PREVU

Ces outils peuvent être utilisés pour serrer des vis en mode embrayé, et pour percer des trous dans du bois et du métal en mode perceuse. Le modèle EY7950 peut aussi être utilisé pour percer des trous dans du béton mou et des matérieliaux similaires en mode percussion.

Veuillez lore la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

II. REGLES DE SECU-RITE COMPLEMENTAI-RES

1) Portez des protections auditives. L'exposition au bruit risquerait de vous déterminer l'ouie.
2) Utilisez la poignee auxiliaire fournie avec l'outil. Une perte de contrôle risquerait de vous blesser.
3) Maintenez l'outil par ses surfaces de prise isolées si vous exécutez un perçage au cours duquel l'outil tranchant pourrait entrer en contact avec un cable encastré; le contact avec un cable "sous tension" transmettra l'électricité aux parties métalliques et exposera l'opérateur à une décharge électrique.
4) Mettez un masque antipoussière, si les travaux produits de la poussière.
5) N'oubliez pas que cet outil est tous jours en etat de fonctionner puisqu'il est alimenté par batterie.
6) Lors du perçage ou du vissage dans des murs, des planchers, etc., des cables électriques sous tension peuvent être rencontres. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.
7) Si la mèche est coincée, mettez im-médiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endom-mager la batterie autonome ou le moteur.

Dégagez la mèche en inversant le sens de rotation.

8) NE manipulez PAS le levier d'inversion marche avant-marche arriré lorsque le commutateur de la gachette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.

9) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas la le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.
10) Lorsque vous rangez ou transporte l'outil, mettez le levier d'inversion marche avant-marche arrriere sur la position centrale (verrouillage du commutateur).
11) Ne forcez pas l'outil en maintainant la gachette du contrôle de vitesse à mi-course (commande de vitesse) pour arreter le moteur.
12) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-HAUT) tout en tirant sur la gachette du contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie rechargeable ou endommager le mécanisme interne du moteur.

Symbole	Signification
V	Volts
---	Courant continu
n₀	Vitesse sans charge
... min-1	Révolutions ou alternan-ces par minute
Ah	Capacité électric de la batterie autonome
U	Rotation en sens normal
U	Rotation en sens inverse
T	Rotation avec martelage
△	Rotation seulement
△△	Pour réduire les risques de blessures, l'utilisateur doit dire et comprendre le mode d'emploi.
△	Pour l'utilisation à l'inté-rieur seulement.

AVERTISSEMENT!

• N'utilisez que les batteries autonomes de Panasonic car elles sont conçues pour cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée et d'une batterie autonome de contrefacon.
• Ne mettez pas la batterie autonome dans le feu, ne la placez pas pres d'une source de chaleur excessive.
• N'enforcez pas de clou ou autre dans la batterie autonome, ne la secouez pas, ne la démontez pas, n'essayez pas de la modifier.
• Ne mettez pas d'objets métalliques en contact avec les bornes de la batterie autonome.
• Ne placez pas la batterie autonome dans le même contenant que des clous ou des objets métalliquessemblables.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée, comme pres d'un feu ou au contact direct des rayons du soleil. Sinon la batterie pourrait surchauffer, s'enflammer ou exploser.
• N'utilise jamais un autre chargeur pour charger la batterie autonome. Si non la batterie pourrait fair, surchauffer ou exploser.
• Àprous avoir retire la batterie autonome de l'outil ou du chargeur, remettez toutes le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent semettre en court-circuit, entrainant le risque d'un incendie.
• Si la batterie autonome s'est déteriou-. ree, la replacer par une batterie neuve.

L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

III. MONTAGE

Fixation ou retrait d'une mèche

REMARQUE:

Lors de l'installation ou de I'enlevement d'une mèche, débranche la batterie autonome de l'outil ou place le commutateur sur la position centrale (verrouillage du commutateur).

Cet outil est équipé d'un mandrin de perçage sans clé.

1. Accessoire

Insérez la mèche et faites tourner le collier de verrouillage dans le sens des aiguilles d'une montre (en regardant depuis l'avant) pour serrer fermement jusqu'à ce qu'il s'arrête de cliqueter.

2. Enlèvement

Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant) puis retirez la mèche.

REMARQUE:

Si le mandrin présente un jeu excessif, fixez la mèche en place et ① ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage et ② serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tourner dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant).

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome: Alignez les marques d'alignement et fixez la batterie autonome.

2. Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Marques d'alignement

1. Pour-retirer la batterie autonome: Tirez sur le bouton depuis l'avant pour libérer la batterie autonome.

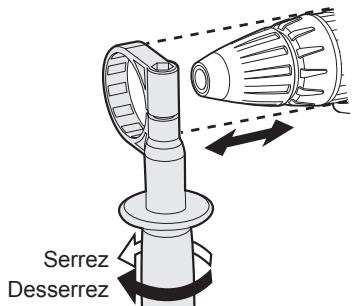

Manche de support

Placez le manche de support à votre position préféérée, et serrez le manche fermement.

Utilisez toujours la poignée de support pour assurer votre sécurité.

IV. FONCTIONNEMENT

[Corps principal]

Fonctionnement du commutateur

1. La vitesse augmente à mesure où la gachette est enforcée. Lors du début d'un travail, appuyez légèrement sur la gachette pour commencer par une rotation lente.
2. Un contrôleur électronique de return est utilisé pour donner un couple de serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gachette est relachée et le moteur s'arrête immidiatement.

REMARQUE:

• Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.
• Il est possible que des étincelles produits par le balai du moteur soient visibles à travers les orifices de ventilation du dos de l'outil lors de la commutation ou du freinage, en raison de la charge subie par le moteur. Ceci n'in-dique aucun dysfonctionnement de l'outil.

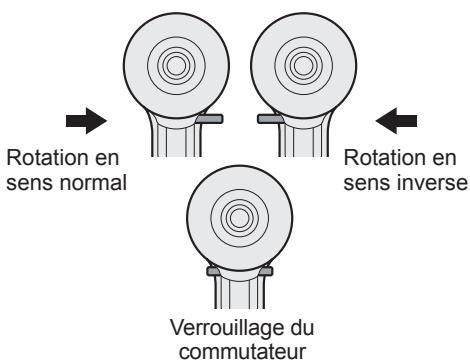

Utilisation du commutateur et du levier d'inversion marche avant-marche arrête

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrêté tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure où la gachette est enforcée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s'arrête immédiatement lorsque la gachette est reli-chée.
4. Ramenez le levier en position centra- leulsionque you n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifie le sens de rotation.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position “ 2 ” (EY7442, EY7450).

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position “ 2 ”, “ ” (EY7950).

REMARQUE:

Veillez à toujours arrêté le fonctionnement de l'outil et à le dégager de l'ouvrage lorsque vous sélectionnez le mode de percussion à partir du mode de perçage, ou lorsque vous faites passer la/perceuse du mode de percussion au mode de perçage en tournant la poignée d'embrayage.

MISE EN GARDE:

Réglez l'embrayage sur cette marque (<) avant l'utilisation réelle.

Si la poignée d'embrayage ne peut pas etre reglee sur le mode de percage ou de percussion après le percage avec la fonction embrayee, placez la poignee d'embrayage en position 1 et utilisez l'embrayage pendant une seconde.

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l'utilisation désirée.

Plus la gachette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

AVERTISSEMENT :

• N'inhalez pas de fumée émise par l'outil ou par la batterie autonome, car elle peut être nocive.

MISE EN GARDE:

• Vérifiez le commutateur de Sélection de vitesse avant l'utilisation.
  Utilisez à basse vitesse lorsqu'un couple de serrage élevé est nécessaire pendant le fonctionnement. (L'utilisation à haute vitesse lorsqu'un couple de serrage élevé est nécessaire peut entraîner une panne du moteur.)
• N'utilise pas l'outil d'une façon susceptible de faire caler le moteur, sous peine d'abîmer l'outil et la batterie, et de produit de la fumée ou un incendie.
• Ne faites pas fonctionner le commutateur du selecteur de vitesse (BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela

peut entrainer l'usure rapide de la batterie autonome ou endommager le mecanisme interne du moteur.

• Reportez-vous aux caractéristiques techniques pour les "CAPACITES MAXIMUM RECOMMANDEES".

MISE EN GARDE:

• Afin d'empêcher la température de la surface de l'outil d'augmenter excessivement, ne faites pas fonctionner l'outil continuèlement en utilisant deux batteries autonomes ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie automère.
• Ne fermez pas les évets sur le côté du corps de l'outil pendant le fonctionnement. Sinon le fonctionnement de la machine peut être affecté négativement et une panne peut s'en-suivre.
• NE forcez PAS l'outil (le moteur). Ce-la peut endommager l'appareil.
  Utilisez l'outil de façon à ce que l'air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

Fonction de verrouillage de la mèche

1. Sans engager le commutateur de la gâchette et avec un mèche tournevis verrouillée en place, l'outil peut être utilisé comme un tournevis manuel (jusqu'à 40 N·m, 408 kg/cm, 353 po-lbs).

Le mandrinprésentera un peu de jeu, mais ceci n'est pas un mauvais fonctionnement.

1. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum du tournevis (position 2 sur l'embrayage), pour s'assurer du serrage d'une vis ou pour desserrer une vis extrémentement serrée.

Panneau de commande

(1) Lumière DEL

Avant d'utiliser la lumière DEL, tirez toujours une fois l'interrupteur d'alimentation. Appuyez sur la touche de la lumière DEL

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance de l'util ou la capacité de la batterie pendant son'utilisation.

MISE EN GARDE:

• La lumière DEL incorporee est conque pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
• La lumière DEL s'est何时 quand l'outil n'est pas utilisé pendant 5 minutes.

Mise en garde: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'execution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(2) Témoin d'rapidissement de surchauffe

Arret (fonctionnement normal)

Allume: Surchauffe (moteur)

Indique que le fonctionnement a ete arrete a la suite d'une surchauffe du moteur ou de la batterie.

Pour protégé le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le tímoin d'ajretissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prét à être utilisé lorsque le témoin d'advertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en eté par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquement pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.
  La performance du EY9L42 se degrade considérablement a une températe égale ou inférieure à 10^ en raison des conditions de travail et d'autres facteurs.

(3) Témoin d'rapidissement de batterieasse

Arrêt (fonctionnement normal)

Clignotant (Pas de charge)
Caracteristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterieasse.
• Dès que vous remarque le clignotement du moyen d'rapidissement de batterieasse, rechargez immédiatement la batterie autonome.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets metalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets metalliques susceptibles de connecter les bornes entre elles.
Si vous court-circuitez les bornes de la batterie, vous risquez de causeurs des etincelles, de vous bruler ou de provoquer un incendie.
- Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
Lorsque la batterie autonome est retiree du corps de l'outil, replacez immediatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries auto-nomes

Les batteries rechargeables ont une longévite limitee. Si le temps de fonctionnement devient tres court apres la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mesure la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

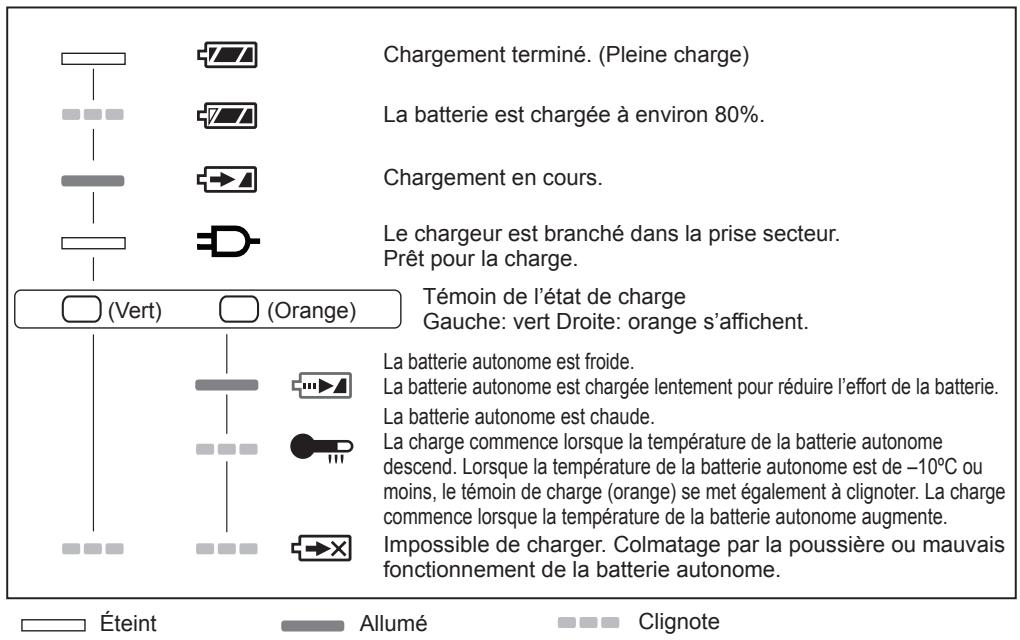

[Chargeur de batterie] Recharge

MISE EN GARDE

• Si la température de la batterie autonome chute au-dessous d'environ -10^ , la charge s'arrête automatiquement pour empêcher la dépréciation de la batterie.

• Le niveau de température ambiante moyenne se situe entre 0^ (32^) et 40^ (104^) . i la batterie autonome est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonctionner correctement.

• Lorsqu'une batterie autonome froide (en-dessous de 0^ (32^) ) doit être rechargée dans une piece chaudièse, laissez la batterie autonome dans la piece pendant une heures au moins et rechargez-la quand elle a atteint la température ambiente.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigs dans les trough des connecteurs lorsque vous prenez les chargeurs ou à n'importe celle occasion.

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un généateur de moteur.
• Ne bouchez pas les trouss d'aération du chargeur et de la batterie autonome.
• Débranche le chargeur lorsqu'you ne l'utilise pas.

Batterie autonome Li-ion

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

2. Introduisez soigneusement la batterie autonome dans le chargeur.

3. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

4. Faites glisser vers l'avant dans lesens de la flèche.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protégé la batterie.

2. La charge ne peut pas etre réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dés que la batterie est chargée à environ 80% .
2. Lorsque le chargement est terminé, le témoin de charge de couleur vertes éteint.
3. Lorsque la température de la batterie autonome est de 0^ ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Meme lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur/agree si le témoin de charge (vert) ne s'éteint pas.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Àpres quelques minutes, le témoin de charge de couleur vertes 'eteindra.
3. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

Bouton de dégagement de la batterie

INDICATION DU VOYANT

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparils électriques et électroniques usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèils électriques et électroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appareils usages, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèils usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparèils usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlevement des déchets ou du point de vente où vous avez achetié les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européen

Si vous souhaitez vous defaire de pieces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrière d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

V. ENTRETIEN

• Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.
• Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécherès que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontres des problèmes lors de l'utilisation de l'outil, consulter un atelier de réparation.

VI. ACCESSORIES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

VII. APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

Modèle		EY7442	EY7450	EY7950
Vissage de vis	Vis pour machine	M8
	Vis à bois	Ø 10 mm or Ø 6,8 mm
Perçage	Vis auto perçante	Ø 6 mm
	Pour le bois	Ø 36 mm
	Pour le métal	Ø 13 mm
	Pour la maçonnerie	Ø 13 mm

UNITE PRINCIPALE

Modèle		EY7442	EY7450	EY7950
Tension du moteur		14,4 V	18 V
Vitesse sans charge	Bas	0 - 410 min-1	0 - 430 min-1
	Haut	0 - 1530 min-1	0 - 1650 min-1
Vitesse de per-cussion soufféerie par minute	Bas	---		1800 - 7740 min-1
	Haut	---		6840 - 29700 min-1
Capacité du mandrin		ø 1,5 mm - Ø 13 mm (1/16 - 1/2)
Couple de serrage de l'em-brayage		Environ 1.0 N·m - 6.9 N·m
Longueur totale		218 mm (8-9/16")	218 mm (8-9/16")	235 mm (9-1/4")
Poids (avec la batterie auto-nome)		2,05 k (4,5 lbs)	2,15 kg (4,7 lbs)	2,3 k (5,0 lbs)

BATTERIE AUTONOME

Modèle	EY9L41	EY9L42	EY9L44	EY9L50
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4V DC (3,6 V × 4 piles)		14,4V DC (3,6 V × 8 piles)	18V DC (3,6 V × 10 piles)

CHARGEUR DE BATTERIE

Modèle	EY0L81
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du char-geur.
Durée de charge-ment	EY9L41	EY9L42	EY9L44	EY9L50
	Utilisable: 45 minutesPlein: 60 mi-nutes	Utilisable: 30 minutesPlein: 35 mi-nutes	Utilisable: 50 minutesPlein: 65 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus recent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
