EY-7442 - Kabelloses Elektrowerkzeug PANASONIC - Kostenlose Bedienungsanleitung

Marke	Panasonic
Modell	EY-7442
Produkttyp	Akku-Bohrschrauber
Stromversorgung	Li-Ion-Akku 14,4 V
Leerlaufdrehzahl (niedrig)	0 - 410 min⁻¹
Leerlaufdrehzahl (hoch)	0 - 1530 min⁻¹
Spannfutterkapazität	1,5 mm - 13 mm
Kupplungsdrehmoment	Ca. 1,0 N·m bis 6,9 N·m (18 Einstellungen + Position 2)
Gewicht (mit Akku)	2,05 kg
Gesamtlänge	218 mm
Kompatible Akkus	EY9L41, EY9L42, EY9L44 (Li-Ion 14,4 V)
Ladezeit (EY9L41)	Betriebsbereit 45 Min. / Voll 60 Min.
Ladezeit (EY9L42)	Betriebsbereit 30 Min. / Voll 35 Min.
Ladezeit (EY9L44)	Betriebsbereit 50 Min. / Voll 65 Min.
Schutzart	IP56 (staub- und strahlwassergeschützt)
Hauptfunktionen	Schrauben, Bohren in Holz und Metall
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch reinigen. Kein Wasser oder Lösungsmittel verwenden.
Sicherheit	Gehörschutz, Staubmaske, Zusatzhandgriff, isolierte Griffflächen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an eine autorisierte Reparaturwerkstatt

Häufig gestellte Fragen - EY-7442 PANASONIC

Wie hoch ist die Akkuspannung des Panasonic EY-7442?

Der Akku ist ein Li-Ion 14,4 V (kompatible Modelle: EY9L41, EY9L42, EY9L44).

Wie stelle ich das Drehmoment ein?

Drehen Sie den Kupplungseinstellring auf eine der 18 Rasten oder auf Position 2 für maximales Drehmoment.

Wie wechsle ich die Drehzahl?

Verwenden Sie den Drehzahlwahlschalter (NIEDRIG/HOCH) nur bei stillstehendem Werkzeug. Betätigen Sie ihn nicht bei gezogenem Abzug.

Was tun, wenn die Überhitzungsanzeige aufleuchtet?

Lassen Sie das Werkzeug vollständig abkühlen (mindestens 30 Minuten). Das Werkzeug ist einsatzbereit, wenn die Anzeige erlischt.

Wie verwende ich das LED-Licht?

Drücken Sie die LED-Lichttaste nach Betätigung des Schalters. Das Licht erlischt automatisch nach 5 Minuten Inaktivität.

Was ist die maximale Bohrfähigkeit in Holz?

Der maximale Durchmesser für das Bohren in Holz beträgt 36 mm.

Wie setze ich den Akku ein und entferne ihn?

Richten Sie die Markierungen aus und schieben Sie den Akku bis zum Einrasten. Zum Entfernen ziehen Sie den Entriegelungsknopf nach vorne.

Kann ich das Werkzeug als manuellen Schraubendreher verwenden?

Ja, dank der Bit-Arretierung können Sie es manuell bis 40 N·m verwenden.

Wie reinige ich das Werkzeug?

Verwenden Sie ein trockenes, sauberes Tuch. Verwenden Sie kein Wasser, Lösungsmittel oder flüchtige Reinigungsmittel.

Was tun, wenn der Akku nicht lädt?

Stellen Sie sicher, dass die Akkutemperatur zwischen 0 °C und 40 °C liegt. Wenn er warm ist, warten Sie, bis er abkühlt. Die orangefarbene Anzeige blinkt während des Wartens.

BEDIENUNGSANLEITUNG EY-7442 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Dieses Werkzeug, als komplette Einheit mit einem Akku, erfüllt die entsprechenden IP-Schutzgrade auf der Basis der IEC-Vorschriften.

Definition des IP-Codes

IP5X: Staubeintritt wird nicht vollständig verhindert, aber Staub darf nicht in einer Menge eindringen, die den zufriedenstellenden Betrieb des Werkzeugs beeinträchtigt oder die Sicherheit gefährdet (Für den Fall, dass Talkumpuder unter 75µm in das Werkzeug eindringt).

IPX6: Wasser, das durch kräftige Düsen aus allen Richtungen gegen das Werkzeug gespritzt wird, darf keine schädlichen Auswirkungen haben (Für den Fall, dass eine Wassermenge von ca. 100 L/min mit normaler Temperatur aus 3 m Entfernung 3 Minuten lang durch eine Düse von 12,5 mm Innendurchmesser in das Werkzeug injiziert wird).

EINGESCHRÄNKTE GARANTIE

Die Schutzart IP56 qualifiziert diese Maschine für minimale Auswirkung von Wasser oder Staub, aber nicht für die Zusicherung der Leistung unter solchen Bedingungen. Weitere Einzelheiten zur Funktionstüchtigkeit finden Sie in den Sicherheits- und Gebrauchsanweisungen.

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE

Diese Werkzeuge können zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im Bohrmodus verwendet werden. Mit dem Modell EY7950 lassen sich außer dem im Hammermodus Löcher in weichen Beton oder ähnliche Materialien bohren.

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Tragen Sie einen geeigneten Gehörschutz. Lärmeinwirkung kann zu Gehörverlust führen. 2) Verwenden Sie den mit dem Werkzeug gelieferten Zusatzgriff. Verlust der Kontrolle kann Verletzungen verursachen. 3) Halten Sie Elektrowerkzeuge an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Maschine auf verborgene Kabel treffen kann; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metallteile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag. 4) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt. 5) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 6) Beim Bohren oder Schrauben in Wände, Fußboden usw. können stromführende Kabel berührt werden. DAHER NIE DAS SCHNELLSPANN-FUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 7) Falls das Bit stecken bleibt, setzen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen. 8) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 9) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku NICHT über lange Zeit aufladen.

10) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre). 11) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt. 12) Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
U	Rechtslauf
U	Linkslauf
T	Schlagbohren
	Bohren
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.

WARNUNG:

- Verwenden Sie für dieses wiederaufladbare Gerät nur die von Panasonic vorgesehenen Akkus. - Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten und gefälschten Akkus verursacht werden. - Entsorgen Sie diesen Akku niemals im Feuer und setzen Sie ihn keinesfalls starker Hitze aus. Versuchen Sie niemals, Gegenstände wie Nägel in den Akku zu schlagen, dies könnte zu einem elektrischen Schlag führen. Sehen Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern. - Achten Sie darauf, dass keine metallischen Gegenstände mit den Anschlüssen des Akkus in Verbindung kommen. - Der Akku darf nicht im selben Behälter wie Nägel oder ähnliche metallische Gegenstände transportiert oder gelagert werden. - Laden Sie den Akku niemals an einem Ort mit hoher Temperatur, beispielsweise in der Nähe eines Feuers oder direkter Sonneneinstrahlung. Andernfalls kann dies zu Überhitzung, einem Brand oder einer Explosion führen. Laden Sie den Akku ausschließlich mit dem dafür vorgesehenen Ladegerät. Andernfalls kann dies zu einem Auslaufen des Akkus, einem Brand oder einer Explosion führen. - Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Andernfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann. - Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen.

Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Dieses Werkzeug ist mit einem schlüssellosen Bohrfutter ausgestattet.

1. Anbringen

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

2. Abnehmen

Den Knebelring entgegen dem Uhrzeigersinn drehen (von vorn gesehen), dann das Bit abnehmen.

HINWEIS:

Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann ① die Futterklauen durch Drehen der Sperrhülse öffnen und ② die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen.

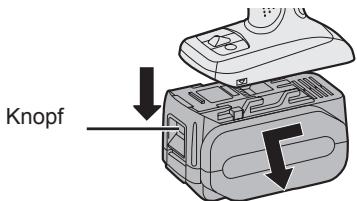

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

1. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus am Knopf an der Vorderseite ziehen.

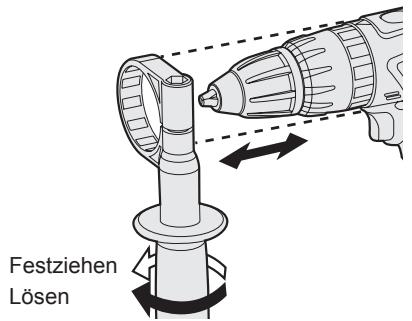

Zusatzgriff

Bringen Sie den Zusatzgriff an Ihrer bevorzugten Position an, und ziehen Sie den Griff fest an.

Benutzen Sie stets den Stützgriff, um die Betriebssicherheit zu gewährleisten.

IV. BETRIEB [Hauptteil]

Schalterfunktion

1. Die Drehzahl erhöht sich, je stärker der Elektronikschalter gedrückt wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur leicht, um mit langsamer Drehung zu beginnen.
2. Ein elektronischer Feedback-Controller wird verwendet, um auch bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.
3. Beim Loslassen des Elektronikschalters wird die Bremse betätigt und der Motor sofort angehalten.

HINWEIS:

• Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.
• Beim Umschalten und Bremsen können wegen der auf den Motor ausgeübten Belastung Funken von der Motorbürste durch die Ventilationsöffnungen im Gehäuse auf der Rückseite der Maschine sichtbar sein. Dies ist kein Anzeichen für eine Störung der Maschine.

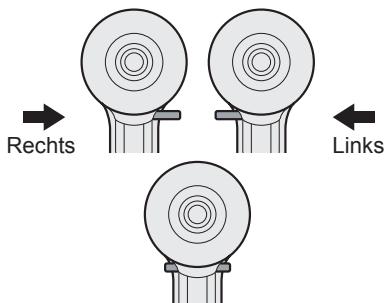

Umschalten und Betätigen des Rechts-/Linkslauf-Umschalthebels

Schaltersperre

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf - Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter weniger, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Elektronikschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu ermöglichen. Beim Loslassen des Schalters wird die Bremse betätigt und das Futter sofort angehalten.
4. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Linkslauf - Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter möglich, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Einstellung des Kupplungsdrehmoments

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „ ein (EY7442, EY7450).

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „“, „", ein (EY7950).

HINWEIS:

Schalten Sie stets die Maschine aus und nehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten.

VORSICHT:

Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf diese Zeichen (<()).

① Wenn der Kupplungsgriff nach dem Bohren mit Kupplungsfunktion nicht auf den Modus „Bohren" oder „Hammern" eingestellt werden kann, stellen Sie den Kupplungsgriff auf Position 1, und betreiben Sie die Kupplung eine Sekunde lang.

Wahl der Drehzahl

Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl.

HOCH

Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

WARNUNG:

• Atmen Sie keinen Rauch ein, der von der Maschine oder dem Akku abgegeben wird, weil er gesundheitsschädlich sein kann.

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
• Verwenden Sie eine niedrige Drehzahl, wenn bei der Arbeit eine große Kraft erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des Motors führen.)
• Verwenden Sie das Werkzeug niemals so, dass der Motor arretiert wird. Andernfalls kann das Werkzeug oder der Akkupack beschädigt werden, und es kann zu Rauchentwicklung oder einem Brand kommen.
• Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.
• Siehe die technischen Daten für „MAXIMAL ZULÄSSIGE KAPAZITÄTEN“.

VORSICHT:

• Um einen übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
• Blockieren Sie nicht die Ventilationsöffnungen an den Seiten des Gehäuses während des Betriebs. Andernfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann.
• Belasten Sie das Werkzeug (den Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der Maschine kommen.
• Halten Sie die Maschine so, dass die Abluft von den Ventilationsöffnungen im Gehäuse nicht direkt auf Ihre Haut bläst. Andernfalls können Sie sich verbrennen.

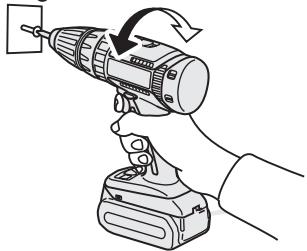

Bitverriegelungsfunktion

1. Wenn der Elektronikschalter bei eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis zu 40 N·m, 408 kgf·cm, 353 in-lbs).

Es kann etwas Spiel im Futter vorhanden sein, was jedoch keine Funktionsstörung ist.

1. Dieses Merkmal ist praktisch, um Schrauben anzuziehen, die ein höheres Drehmoment als das maximale Drehmoment des Schraubers benötigen (Position an der Kupplung), um die Festigkeit einer Schraube zu überprüfen, oder um eine sehr fest angezogene Schraube zu halten.

Bedienfeld

(1) LED-Leuchte

Vor Verwendung der LED-Leuchte muss immer der Netzschalter gezogen werden. Drücken Sie die LED-Leuchtentaste. Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leistung des Werkzeugs und die Akkukapazität nicht beeinträchtigt wird.

VORSICHT:

Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt. - Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus, wenn das Werkzeug während 5 Minuten nicht verwendet wurde.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

(2) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Leuchten: Überhitzung (Motor)

Blinken: Überhitzung (Akku)

Zeigt an, dass der Betrieb wegen Motor- oder Akkuüberhitzung unterbrochen wurde.

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Werkzeug gründlich abkühlen (mindestens 30 Minuten). Das Werkzeug ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Werkzeug so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion häufig ansprechen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.
• Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darüber stark ab.

(3) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akku-Abdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Materialrecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

VORSICHT

• Falls die Temperatur des Akkus unter etwa -10 °C abfällt, wird der Ladevorgang automatisch unterbrochen, um eine Schwächung des Akkus zu verhindern.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C und 40 °C. Wenn der Akku bei einer Akkutemperatur unter 0 °C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, setzen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät

1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.
3. Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.
4. In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
4. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.
5. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontrolllampe.
6. Nehmen Sie den Akku bei angehobenem Akku-Entriegelungsknopf ab.

Akku-Entriegelungsknopf

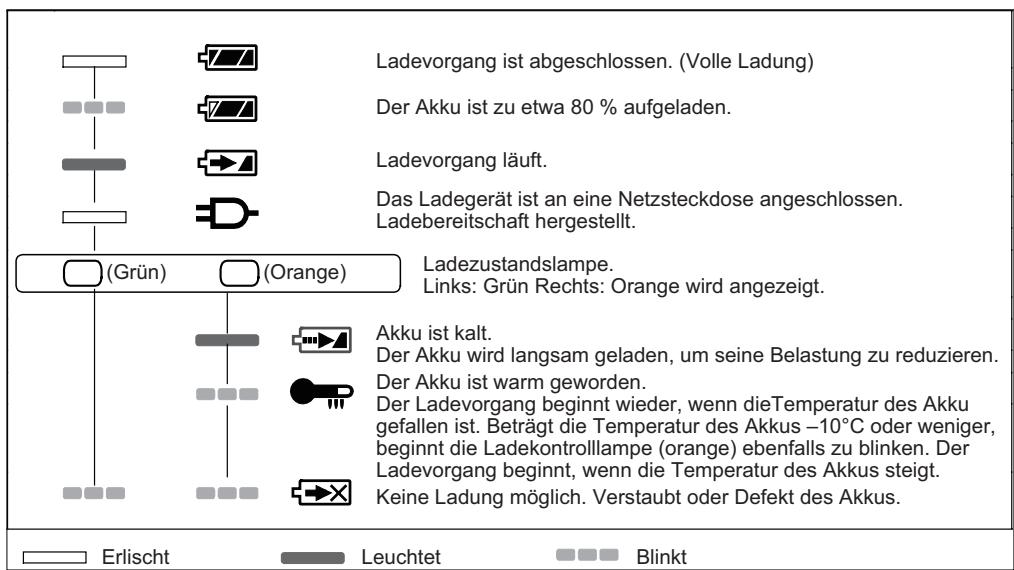

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7442	EY7450	EY 7950
Schrauben eindrehen	Maschinenschraube	M8
	Holzschraube	ø 10 mm oder ø 6 8 mm
Bohren	Selbstbohrende Schraube	ø 6 mm
	Für Holz	ø 36 mm
	Für Metall	ø 13 mm
	Für Masonry	13 mm

HAUPTGERÄT

Model		EY7442	EY7450	EY7950
Motorspannuna		14 4 V DC	18 V DC
Drehzahl ohne Last	Niedrìa	100 – 400 min-1(rmm)	100 – 430 min-1(rmm)
	Hoch	350 – 1530 min-1(rom)	380 – 1650 min-1(rom)
Schlagzahl/Min	Niedrìa	---	---	1800 – 7740 min-1
	Hoch	---	---	6840 – 29700 min-1
Füfterkanazität		α 1.5 mm – α 13 mm (1/16" – 1/2")
Kupplungsdrehmoment		Ca. 1,0 N·m – 6,9 N·m
Gesamtlänge		218 mm (8-9/16")	218 mm (8-9/16")	235 mm (9-1/4")
Gewicht (mit Akku)		2 0 kg (4 5 lbs)	2 1 kg (4 7 lbs)	2 2 kg (5 0 lbs)

AKKU

Modell	EY9L41	EY9L42	EY9L44	EY9L50
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)		14,4 V DC (3,6 V × 8 Zellen)	18 V DC (3,6 V × 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Ladezeit	EY9L41	EY9L42	EY9L44	EY9L50
	Nutzbar: 45 Min. Voll: 60 Min.	Nutzbar: 30 Min. Voll: 35 Min.	Nutzbar: 50 Min. Voll: 60 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angegeben werden.

Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Handlers entnehmen Sie bitte der beiliegenden Garantiekarte.

II. LISÄTURVAOHJEITA
