MANUALE UTENTE EY-7442 PANASONIC

Prima di usare questa unità, leggere completenesse queste istruzioni e conservare il manuale per usi futuri.

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: alte lingue

Il prodotto, unitamente al pacco batteria, soddisfa gli appropriati grade di protezione IP come previsto dalle norme IEC.

Definizione dei codici IP

IP5X: l'ingresso di polvere non è totalmente impedito, ma la quantità di polvere non influisce sul corretto funzionamento (qualora la polvere di talco nel prodotto sia inferiore a 75 m ).

IPX6: spruzzare acqua sul prodottoanche con getti potenti da qualsiadi direzione non ha effetti negativi (con ugelli di diametro interno 12,5mm circa 100 l/min e acqua a temperatura normale in direzione del prodotto per 3 minuti da 3 metri di distanza).

GARANZIA LIMITATA

La valutazione IP56 qualifica il prodotto come soggetti a impatto minimo da parte di acqua o polvere, ma non ne assicura il funzionamento in tali condizioni. Per maggiori dettagli sul corretto funzionamento, consultare Istruzioni per la sicurezza e il funzionamento.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzato l'apparecchio.

I. USO PREVISTO

Questi utensili possono essere utilizzati per serrare viti e per eseguire fori nel legno, a seconda della modalità selezionata. Il modello EY7950 può essere utilizzato per eseguire fori in calcestruzzo soffice e materiali simili in modalità martello.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzato l'apparecchio.

II. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni uditive. L'esposizione al rumore cui causare la perdita dell'udito.
2) Utilizzare l'impugnatura ausiliaria fornita con l'utensile.

La perdita del controllo può causare danni personali.

3) Quando esiste la possibilità che l'utensile di taglio entri a contatto con fili elettrici nascosti, afferrare gli utensili alimentati elettricamente per mezzo di apposite superfici isolanti: il contacto con un filo elettrico "attivo" più "attivare" le parti metalliche esposte dell'utensile e provocare scosse elettriche a carico dell'operatore.
4) Se il lavoro produce polvere, indossare una mascherina.
5) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente.
6) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRI-NO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
7) Se la punta dovesse incastrarsi, spegnere immediatamente l'utensile con l'interruttore a scatto, casi da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati.
8) NON utilizzato la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni.
9) Durante la ricarica, il caricabattema potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.
10) Quando si ripone o si trasporta l'uten-sile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruptore).
11) Non sottoporre lo strumento a sforzi tenendo premuto a meta il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

12) Non utilizzato il selettore di velocità (BASSO-ALTO) nelle si tira il grilletto di controllo velocità. Questo comporte rebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.

Simbolo	Significato
V	Volt
---	Corrente diretta
n0	Velocità senza carico
... min-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria
U	Rotazione in avanti
U	Rotazione indietro
T	Rotazione con martellatura
A	Solo rotazione
A	Per ridurre il pericolò di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.

AVVERTIMENTO!

• Non utilizzato pacchi batteria diversi da quelli Panasonic, appositamente progettati per l'uso con quello utensile ricaricabile.
• La Panasonic non sera responsable per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto.
  Non smaltire il pacco batteria nel fuco e non esporlo a eccessi di calore.
• Non introdurre chiodi nel pacco batteria, non sottomorlo a urti, non smontarlo e non tentare di modificarlo.
• Evitare che oggetti metallici entrino a contatto con i terminali del pacco batteria.
  Non trasportare né conservare il pacco batteria dello stesso contentatore in cui sono presenti chiodi o oggetti metallici simili.
  Non ricaricare il pacco batteria in un luogo esesto ad alte temperature, per es. vicino ad un fuoco o alla luce solare diretta. In caso contrario la batteria cui sorriscaldarsi, prendere fuoco o esplodere.
• Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria dedicato. In caso contrario la batteria potrebbe perdere, surriscaldarsi o esplore Dere.
• Dopo aver rimioso il pacco batteria dall'attrezzo o dal caricabatteria, ri-. montare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con seguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo.

L'uso prolongato di un pacco batteria danneggiato cui generare calore, danni e incendi.

III. MONTAGGIO

Applicazione e rimozione del bit

NOTA:

Quando si installano o si rimuvono le punte, scollegare il pacco batteria dal-utensile oppure posizionare l'interruttore nella posizione centrale (blocco interrottore).

Questo utensile è dotato di un mandrino sulla chiave.

1. Installazione

Inserire la punta e girare il collarino di blocco in senso orario (posizionando-si frontalmente) per serrare saldamente finché non si sente un click.

2. Rimozione

Girare il collarino di blocco in senso antiorario (posizionandosi frontalmente), quindi ri-muovere la punta.

NOTA:

In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e ① aprire le ganasse girando il collarino di blocco e ② serrare la vite (vite di sinistra) mediatede un cacciavite girando in senso antiorario (posizionalosi frontalmente).

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria: Installare il pacco batteria, allineandosi con le marcature.
2. Far scorrere il pacco batteria finché non si blocca in posizione.

1. Per rimuovere il pacco batteria:

Tirare il tasto sulla parte anteriore per ri-lasciare il pacco batteria.

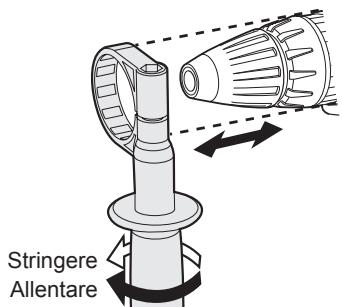

Maniglia di sostegno

Collocare la maniglia di sostegno nella vostra posizione preferita e stringere la maniglia in modo ben saldo.

Per un utilizzo sicuro, servirsi sempre della maniglia di sostegno.

IV. FUNZIONAMENTO

[Corpo principale]

Uso dell'interruttore

1. La velocità augmente proportionalmente alla pressione del grilletto. All'inizio dei lavori, premere leggermente il grilletto per iniziare lentamente la rotazione.

2. Viene impiegato un controller elettronico di reazione per garantire una coppia elevataanche in caso di bassa velocità.

3. Il freno si attiva quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

• Quando il freno si attiva, si potrebue udire un rumore di frenata. Énormale.
• Durante la commutazione e la frenatura,attraverso le aperture di sfogo posteriori potrebbero essere visibili scintille provenienti alla spazzola del motore, dovute al carico su quest'sultimo. Cio,tuttavia,non è da considerarsi un malfunzionamento.

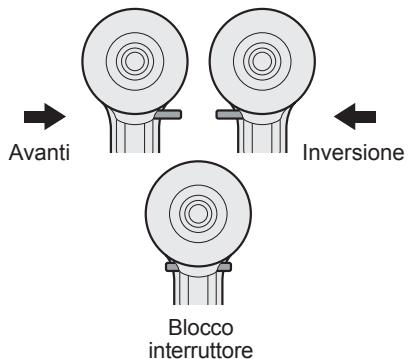

Uso della leva di avanzamento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completeness.

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumento proporzionalmente alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficacci. Il freno si attiva e il mandrino si ferma immediatamente quando il grilletto viene rilasciato.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrottore).

Uso dell'interruttore di rotazione all'indietro

1. Spingere la leva per la rotazione all'in-dietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrottore).

Impostazione coppia mandrino

Regolare la copbia su una delle 18 impostazioni per mandrino o sulla posizione "2" (EY7442, EY7450).

Regolare la copbia su una delle 18 impostazioni per mandrino o sulla posizione “2”,“T”(EY7950).

NOTA:

Assicurarsi sempre di interrormere il funzionamento dell'attrezzo e di allontanarlo dal lavoro, quando dal modo trapanatura si selezione il modo percussione oppure quando si passa dal modo trapanatura al modo percussione ruotando la leva di innesto.

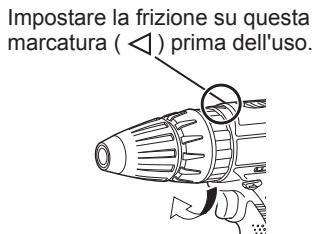

PRECAUZIONE:

Se l'impugnatura della frizione non pou se estere impostata sul modo "trapanatura" o "percussione" dopo la trapanatura con la funzione frizione, impostare l'impugnatura della frizione sulla posizione 1 e azionare la frizione per un secondo.

Selezione velocità

Scegliere una velocità alta o bassa in base all'uso.

Più si tira il grilletto di controllo velocità variabile, più aumento la velocità.

AVVERTENZA:

Non inspirare eventuale fumo emesso dal prodotto o dal pacco batteria in quanto potenzialmente pericoloso.

PRECAUZIONE:

• Verificare il selettore di velocità prima dell'uso.
• Utilizzato ad una velocità Bassa quando si necessita di una copbia elevata durante l'uso. L'uso ad una velocità alta quando si necessita di una copbia elevata potrebbe porta re ad un arresto del motore.
  Non utilizzato l'utensile in modo tale da provocare il blocco del motore. Cosi facendo si rischia di danneggiare l'utensile e il pacco batteria, con seguente fumo o incendio.
  Non utilizzato il selettore di velocità (BASSO-ALTO) nelle sì tira il grilletto di controllo velocità. Questo comporte rebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.
• Si vedano le specifiche "CAPACITA MASSIME CONSIGLIATE".

PRECAUZIONE:

• Onde evitare l'augimento eccessivo della temperatura della superficie dell'utensile, non utilizzato l'utensile consecutivamente mediante l'uso di due o piùpacchi batteria. L'utensile necessita di un periodo di raffreddamento prima di passare ad un'alto pacco batteria.
• Durante l'uso, non ostruire i fori di ventilazione posti ai lati dell'alloggia-mentation. In caso contrario, l'apparecchio potrebbe non funzionare correttamente e guastarsi.
• NON sottoporre lo strumento (motor) a sforzi. In caso contrario, l'apparecchio potrebbe subire danni.
• Usare l'utensile in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, ci si potrebbe bruciare.

Funzione blocco punta

1. Con l'interruttore a scatto non ingranato e una punta per cacciavite in posizione, l'utensile cui quere utilizzato come un cacciavite manuale (fino a 40 N·m, 408 kgf-cm, 353 in-lbs).

Ci sare un po'di gioco sul mandrino; non si tratta di un'anomalia.

1. Questa caratteristica è utile per il serraggio di viti che necessitano di una copbia più elevata rispetto alla copbia massima dell'avvitatore (posizione 2 sul la frizione), per rafforzare il serraggio di una vite o per allentare una vite estremamente serrata.

Pannello di controllo

(1) Luce LED

Prima dell'uso della luce LED, premere sempre l'interrettore una volta. Premere il pulsante della luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'utensile, né la capacité della batteria.

PRECAUZIONE:

• La luce LED incorpora è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
  Nonutilizzarla in sostituzione di una luce normale: la luminosità sa- rà insufficiente.
• La luce LED si spegne se l'utensile non viene utilizzato per 5 minuti.

Precauzione: NON FISSARE DIRETTAMENTE IL Raggio

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia avertenza surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento (battery)

Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria.

Per proteggere il motore o la batteria, tenere presente quando segue nell'esecuzione del lavoro.

• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avertenza da surriscaldamento.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di averenza da surriscaldamento si spegne, l'utensile sare è pronto per l'uso.
• Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in modo continuato in condizioni di intensso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
• Se l'utensile viene'utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene'utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento pottrebbe non attivarsi.
• Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10^ a causa delle condizioni operative e altri fattori.

(3) Spia avertenza batteria scarica

Spenta (funzionamento normale)

Lampeggiante (no carica) Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, cosi da far lampeggiare la spia di avertenza batteria scarica.
• Se sinota la spia di avvertenza batteria scarica, caricare immediamente il pacco batteria.

[Pacco batteria]

Per un uso correcto del pacco batteria

• Per una conservazione ottimale della batteria, riporre il pacco batteriaagli ioni di litio dopo l'uso sulla ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria cui ersoe influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero create un collegamento da un terminale all'alto. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utenile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo battery

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

PRECAUZIONE

• Se la temperatura del pacco batteria scende al di sotto dei -10^ ( 14^ ) circa, il caricamento s'interrompe automaticamente per evitare la degradazione della batteria.
• La temperatura ambientale si deve aggirare tra 0^ (32^) e 40^ (104^) .
  Se il pacco batteria è usato quando la temperatura è al di sotto di 0^ (32^) , lo strumento smetterà di funzionare correttamente.

• Per caricare un pacco batteria freddo (al di sotto di 0^ (32^) ) in un luogo caldo, lasciare il pacco batteria nel locale per essere un'ora per permettere allo stesso di raggiungere la temperatura ambiente.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
  Non infiltrate le dita nel foro di contatto per tenere in mano il caricabatterie o altri scopo.

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore.
- Non coprite le prese d'aria di caricabatteria e pacco batteria.
- Scollegare il caricabatteria se non in uso.

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria

1. Collegare il caricatore alla presa di corrente.

2. Inserire saldamente il pacco batteria nel caricabatteria.

3. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

4. Far scorrere nella direzione individata alla freccia.

Marcature allineamento

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruptore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).
  La spia di standby arancione lampeggia quando la batteria si sta raffreddando.
  La ricarica comincia poi automaticamente.

• La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.

• A ricarica completata, la spia verde si spegne.

• Qualora la temperature del pacco batteria raggiunga gli 0^ o meno, il tempo di ricarica è magiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperature di esercizio normale.

• Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.

• Se un pacco batteria completeness ricaricato viene inserto di nuovo nel caricabatteria, la spia di carica si il-lumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.

• Rimuovere il pacco batteria tenendo il pulsante di rilascio sollevato.

Tasto di rilascio
pacco batteria

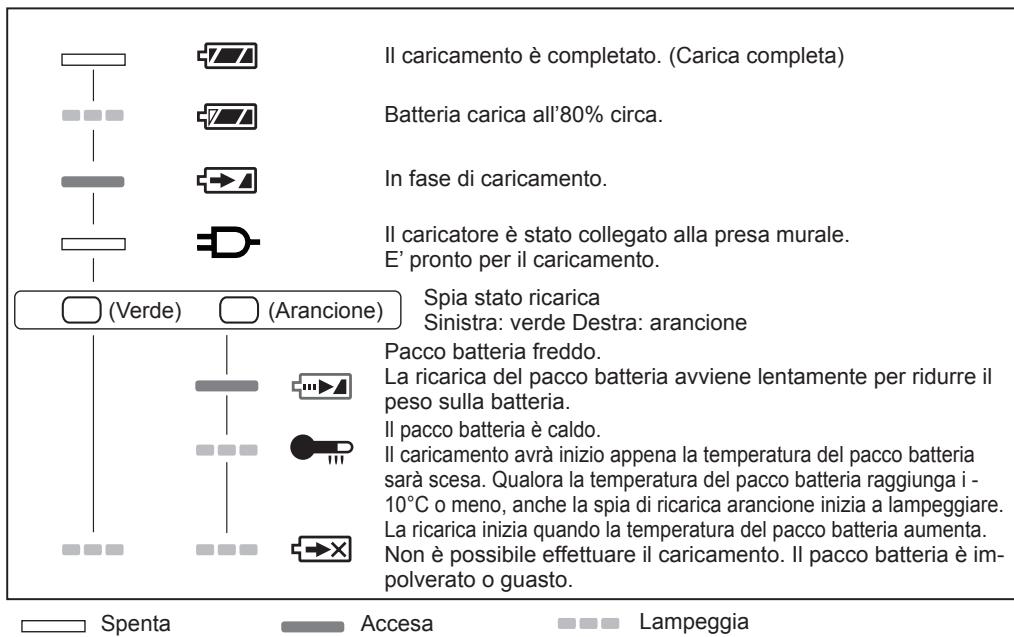

SEGNALI SPIE

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchia apparecchiature e batterie usate

Cd

Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, secondo la legislazione vigente nel vosto Paese e le Direttive 2002/96/ EC e 2006/66/EC.

Smaltendo correttamente quosti prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparetti elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il symbolo delle batterie (esempio con symbolo chimico riportato sotto il symbolo principale):

Questo significato più essere usato in combinazione con un significato chimico; in questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

V. MANUTENZIONE

• Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
• Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuramente la polvere e le li-mature di ferro accumulatesi nel prodotto. Se il prodotto presenta problemi di funzionamento, rivolgersi a un negazio di riparazioni.

VI. ACCESSORI

Utilizzare solo i bit adatti per la dimensione del mandrino.

VII. ALLEGATO

CAPACITA MASSIME CONSIGLIATE

Modello		EY7442	EY7450	EY7950
Avvita-mento viti	Vite a ferro	M8
	Vite da legno	ø 10 mm o Ø 6,8 mm
Trapana-tura	Vite autoforante	ø 6 mm
	Per legno	ø 36 mm
	Per metallo	ø 13 mm
	Per lavori di mu-ratura	ø 13 mm

APPARECCHIO PRINCIPALE

Modello		EY7442	EY7450	EY7950
Tensione motore		14,4 V	18 V
In assenza di carico	Basso	0 - 410 min-1	0 - 430 min-1
	Alto	0 - 1530 min-1	0 - 1650 min-1
Numero di colpi al minuto	Basso	---		1800 - 7740 min-1
	Alto	---		6840 - 29700 min-1
Capacità mandrino		ø 1,5 mm - ø 13 mm (1/16 - 1/2)
Coppia frizione		Capacità circa 1,0 N·m - 6,9 N·m
Lunghezza totale		218 mm (8-9/16")	218 mm (8-9/16")	235 mm (9-1/4")
Peso (con pacco batteria)		2,05 k (4,5 lbs)	2,15 kg (4,7 lbs)	2,3 k (5,0 lbs)

PACCO BATTERIA

Modello	EY9L42	EY9L44		EY9L50
Accumulatore	Batteria Li-ion
Tensione batteria	14,4 V DC (3,6 V × 4 celle)		18 V DC (3,6 V × 5 celle)

CARICABATTERIA

Modello	EY0L81
Valori	Vedere la targhetta dei valori sul fondo del caricabatteria.
Tempo di caricamento	EY9L41	EY9L42	EY9L44	EY9L50
	Utilizzabile: 45 min Completa: 60 min	Utilizzabile: 30 min Completa: 35 min	Utilizzabile: 50 min Completa: 65 min

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la schedà di garanzia acclusa.
