Type de produit	Plaque de cuisson induction
Marque	PANASONIC
Modèle	KY-B64BGBXD
Dimensions (L x P x H)	Environ 590 x 520 x 56 mm
Poids net	Environ 10 kg
Alimentation électrique	220-240 V ~ 50 Hz monophasé ou 380-415 V 2N~ 50 Hz triphasé
Courant nominal	40 A
Nombre de foyers	4
Type de commande	Tactile (effleurement)
Niveaux de puissance	7 (de 1 à 7)
Longueur du cordon d'alimentation	Environ 1,2 m
Dispositif de sécurité	Disjoncteur à courant de défaut (30 mA), mise à la terre obligatoire
Matériau de la plaque	Verre céramique résistant à la chaleur
Installation	Encastrable dans un plan de travail résistant à la chaleur
Accessoires fournis	4 colliers de serrage
Nettoyage	Chiffon doux et produit nettoyant pour vitrocéramique
Réparabilité	Intervention par un professionnel qualifié
Garantie	Consulter le certificat de garantie fourni

FOIRE AUX QUESTIONS - KY-B64BGBXD PANASONIC

Quelle est l'alimentation électrique requise pour la plaque Panasonic KY-B64BGBXD ?

L'appareil nécessite une alimentation monophasée de 220-240 V ~ 50 Hz ou triphasée 380-415 V 2N~ 50 Hz, avec un circuit dédié de 40 A protégé par un disjoncteur à courant de défaut de 30 mA.

Comment installer correctement la plaque de cuisson ?

L'installation doit être réalisée par un électricien qualifié. Il faut prévoir un comptoir résistant à la chaleur, un espace de ventilation d'au moins 20 mm sous l'appareil et 40 mm à l'arrière. Suivez les schémas de dimensionnement fournis dans la notice.

Que faire si la plaque ne s'allume pas ?

Vérifiez que le disjoncteur est enclenché et que l'alimentation est présente. Assurez-vous que la touche de mise sous tension est effleurée correctement. Si le voyant ne s'allume pas, contactez un professionnel.

Comment nettoyer la plaque en vitrocéramique ?

Utilisez un chiffon doux et un produit nettoyant spécial vitrocéramique. Évitez les éponges abrasives. Nettoyez après chaque utilisation lorsque la plaque a refroidi.

Quels types d'ustensiles sont compatibles ?

Utilisez des casseroles et poêles adaptées à l'induction, avec un fond magnétique (en acier ou fonte). Vérifiez avec un aimant si le fond est attiré.

La plaque émet un bruit de fonctionnement, est-ce normal ?

Oui, un léger bourdonnement ou sifflement est normal lors de l'utilisation de l'induction, dû au transfert d'énergie. Si le bruit est très fort, vérifiez la compatibilité des ustensiles.

Comment activer la sécurité enfants ?

La notice ne mentionne pas explicitement de verrouillage enfant, mais la plupart des plaques induction Panasonic proposent une fonction de verrouillage. Consultez le guide d'utilisation pour la procédure exacte.

Quelle est la puissance maximale de la plaque ?

La puissance totale dépend de l'alimentation. Avec un circuit 40 A sous 230 V, la puissance maximale est d'environ 9,2 kW, mais elle est répartie entre les foyers. Chaque foyer peut atteindre jusqu'à 2,3 kW environ.

Puis-je installer la plaque au-dessus d'un four ?

Oui, mais uniquement avec un four Panasonic compatible (modèles HL-BT62S / HL-BT62B). Respectez les espaces de ventilation indiqués dans la notice pour éviter la surchauffe.

Que faire en cas de fissure de la plaque en verre ?

Coupez immédiatement l'alimentation électrique et ne touchez pas la plaque. Contactez le service après-vente Panasonic pour un remplacement. N'utilisez pas l'appareil endommagé.

MODE D'EMPLOI KY-B64BGBXD PANASONIC

Mesures de sécurité 31

Emplacement de l'installation 35

Accessoires 35

Dimensions 36

Plan dimensionnel lié Plans de

Cuisines personnalisées 38

Travaux électriques 40

Installation de l'appareil 42

Liste de vérification après installation 43

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

Important

• Installez l'appareil conformément à la notice d'installation. Dans le cas contraire, la performance de l'appareil risque d'être affectée.
• Veillez à procéder à un essai de fonctionnement et à expliquer au client la bonne procédure à suivre pour utiliser l'appareil.
• La bonne installation de l'appareil est de la responsabilité de l'installateur. Tout dysfonctionnement ou accident engendré par le non-respect de la notice d'installation n'est pas couvert par la garantie.
• Remettez cette notice au client afin que l'inspecteur municipal en électricité puisse s'y référer.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Lors de l'installation, veillez à bien respecter cette notice. Toute mauvaise installation de l'appareil pourrait engendrer des fuites de courant ou un incendie.
• Installez un circuit monophasé (ou triphasé) de 220-240 V / 40 A dédié avec le disjoncteur à courant de défaut pour l'alimentation électrique. Le câblage électrique pourrait surchauffer anormalement, si le circuit dédié n'est pas correctement branché.
• Les travaux électriques doivent être effectués par un Electricien légalement qualifié. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Cet appareil doit être correctement mis à la terre conformément aux lois sur l'électricité. La ligne de mise à la terre ne doit pas être branchée à un tuyau de gaz, d'eau ou mis à la terre sur un paratonnerre ou une ligne téléphonique. Dans le cas contraire, cela pourrait causer une électrocution en cas de panne de l'appareil ou de rupture de l'isolant.
• Demandez à un électricien qualifié de procéder à la mise à la terre de l'appareil. Toute mauvaise mise à la terre présente un risque d'électrocution.
• Avant de procéder à l'isolement, veillez à bien mettre le disjoncteur hors tension. Ceci annulera tout risque d'électrocution.
• Ne touchez jamais aux pièces à haute température, comme la plaque supérieure.
• En cas d'endommagement du cordon d'alimentation, veilles à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éloigner tout danger.
• Ne démontez, réparez ou modifiez jamais l'appareil (la plaque supérieure, par exemple). Le cas échéant, l'appareil risque de ne pas fonctionner correctement et de représenter un danger.
• Ne marchez jamais sur l'appareil et ne faites jamais tomber d'objets lourds au-dessus. Toute fissure de la plaque supérieure risque d'engendrer une surchauffe, un dysfonctionnement ou un électrocution.
• Le cordon d'alimentation doit être branché avec précision afin d'assurer l'intégrité du branchement. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Veillez à utiliser des matériaux résistants à la chaleur pour le comptoir de cuisine. Cependant, n'utilisez pas de matériaux vernis, ils risqueraient de se décolorer.

Le matériel du comptoir de cuisine devrait avoir une résistance à la chaleur équivalente ou supérieure aux « plaques décoratives à haute pression thermodurcissables laminées ». Si les matériaux utilisés ne sont pas résistants à la chaleur, ils pourraient être déformés ou prendre feu.

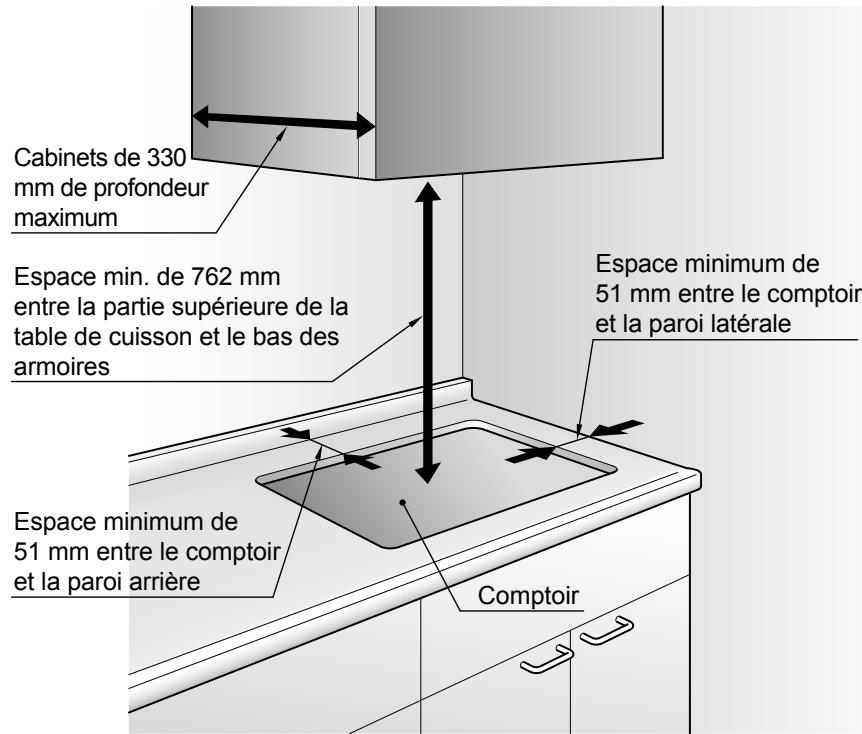

Emplacement de l'installation

Veillez à bien respecter les lois qui régissent l'installation de l'appareil.

Pour de plus amples détails sur le comptoir, veuillez-vous référer à la page 39.

Accessoires

Collier de serrage

(4 pieces)

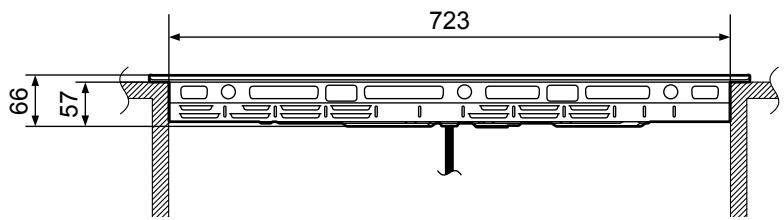

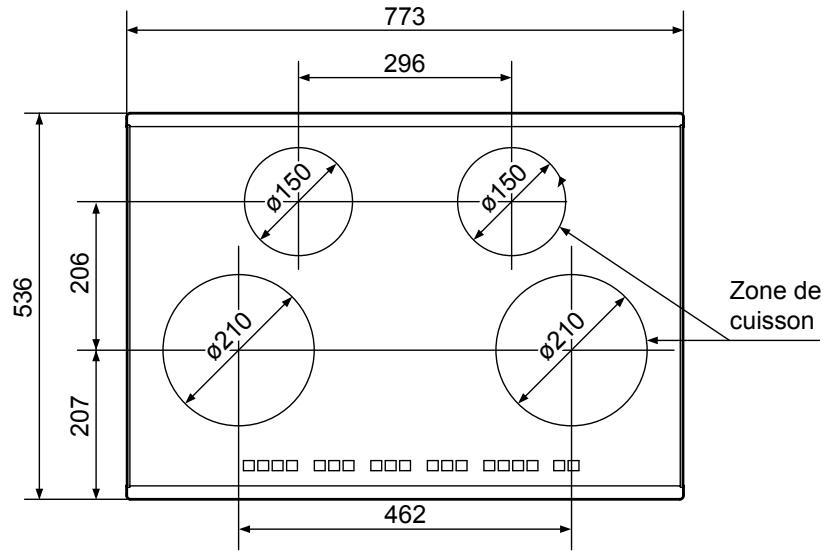

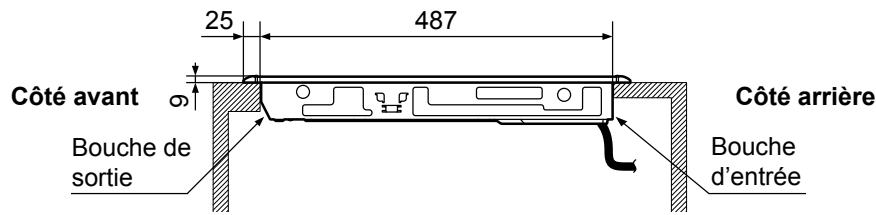

KY-B84BX / KY-B84BG

Vue frontale

Vue avant

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

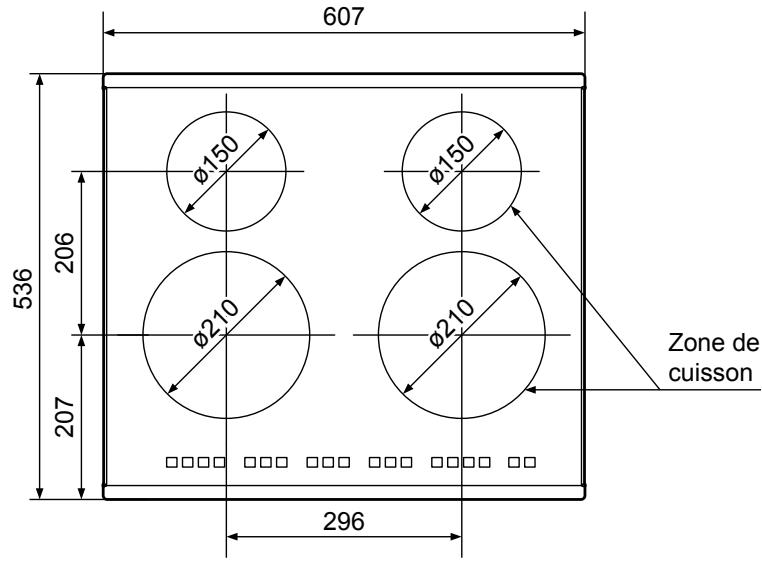

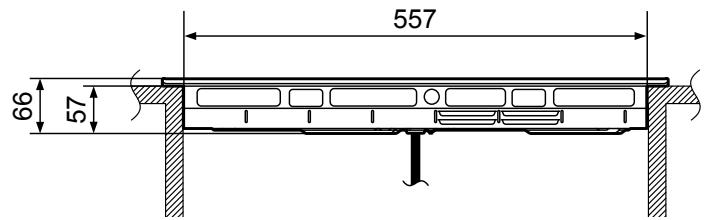

KY-B64BX / KY-B64BG

Vue frontale

Vue avant

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

Plan dimensionnel lié plans de cuisines personnalisées

(measure: mm)

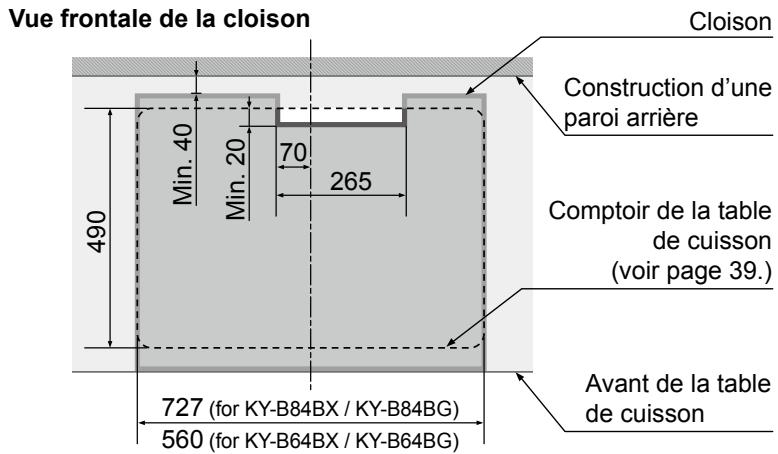

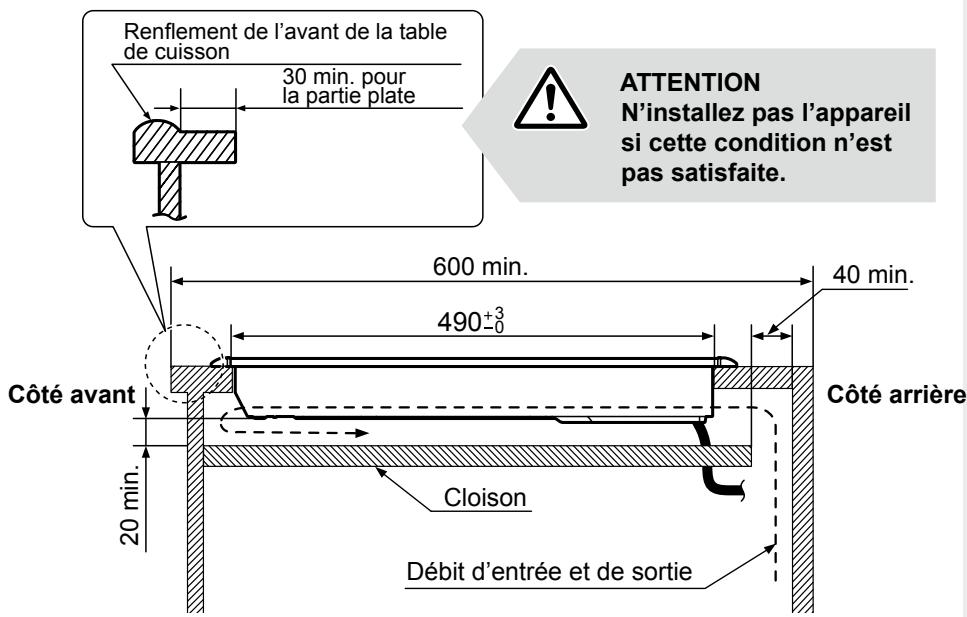

Lors d'une installation d'une cloison à l'intérieur de l'armoire

• Alfaible pour un minimum de 20 mm d'espace supplémentaire en-dessous de la partie inférieure de l'appareil pour la circulation de l'air.
• Prévoyez un espace supplémentaire de 40 mm minimum à l'arrière de la cloison.

(measure: mm)

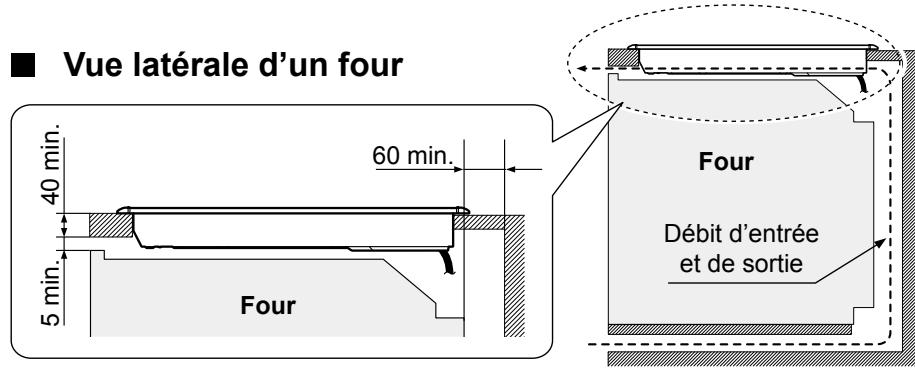

Lors de l'installation de la table de cuisson sur un four,

• Prévoyez pour les fours Panasonic : HL-BT62S / HL-BT62B uniquement. (à partir de janvier 2013)
• Prévoyez des espaces supplémentaires pour la circulation de l'air, tel que illustré ci-après

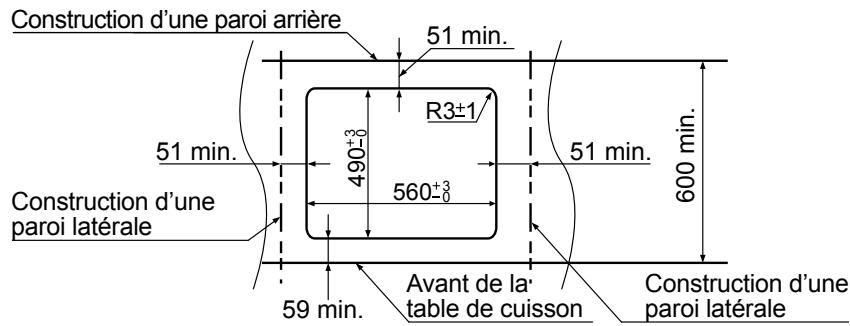

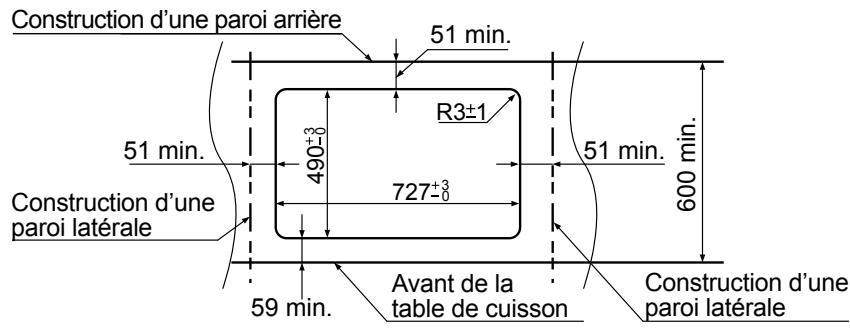

Dimension du comptoir de la table de cuisson

KY-B84BX / KY-B84BG

KY-B64BX / KY-B64BG

Exigences électriques

• Cet appareil doit être fourni avec la tension et la fréquence déquates et être branché à un circuit de branchement individuel, correctement mis à la terre et protégé par un disjoncteur ou un fusible. (La plaque signalétique se trouve au bas de l'appareil.)
• Cet appareil n'est pas équippé d'autres moyens de débranchement du câblage d'alimentation principale ayant une séparation de contact sur tous les pôles qui fournissant un débranchement total dans des conditions de surtension de catégorie III. Les moyens de débranchement doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
• Vous devez utiliser un système électrique de CA à deux fils et monophasé de 220-240 V, 40 A, 50 Hz. (Vous pouvez également utiliser un système à quatre fils et triphase.) Si vous branchez l'appareil à un câblage en aluminium, veillez à utiliser les connecteurs appropriés approuvés pour une utilisation avec un câblage en aluminium.
• Vérifiez auprès des services publics locaux pour en savoir plus sur les codes électriques utilisés dans la zone. En cas de branchement de l'appareil non conforme aux codes applicables, l'installation risque d'être dangereuse.
• Une fois l'appareil installé, veillez à montrer au client où se trouve le disjoncteur sur l'appareil.

Installation du disjoncteur à courant de défaut de mise à la terre

• Conformément aux règles qui régissent le branchement électrique, incorporez le disjoncteur à courant de défaut de mise à la terre dans le câblage électrique du domicile.
• Suivez les spécifications du disjoncteur à courant de défaut de mise à la terre suivantes.

Courant nominal : 40 A, courant nominal détecté : 30 mA

1. Coupez le courant.

Coupez le courant au niveau du disjoncteur ou retirez les fusibles du circuit de branchement de l'appareil.

2. Branchez le cordon d'alimentation.

Branchez le cordon d'alimentation conformément aux codes et aux ordonnances applicables.

Branchement monophasé (220-240 v ~ 50 hz)

Branchez les fils conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L	E : Jaune / vert (à brancher à la prise de terre) N : Gris et bleu ensemble L : Noir et marron ensemble (à brancher à la borne de ligne)

- Branchement triphasé (380-415 v 2N~ 50 hz)

Séparez les fils L et branchez-les conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L1 L2	E : Jaune / vert (à brancher à la prise de terre) N : Gris et bleu ensemble L1 : Noir L2 : Marron (à brancher à la borne de ligne)

Avertissement

Ne démontez jamais la plaque supérieure. Le fil branché pourrait se

desserrer et engendrer un dysfonctionnement de l'appareil.

1. Fixez les colliers de fixation à l'unité principale (4 emplacements à l'avant et à l'arrière).
2. Positionnez le coussin vers le HAUT en-dessous de l'unité principale afin qu'il agisse comme un tampon et empêche ainsi l'endommagement de la table de cuisson.
3. Faites correspondre les pinces des colliers de fixation avec les orifices qui se trouvent sur les côtés de l'unité principale, faites ensuite glisser le collier de droite à gauche pour les fixer à l'unité principale.

Coussin vers le HAUT

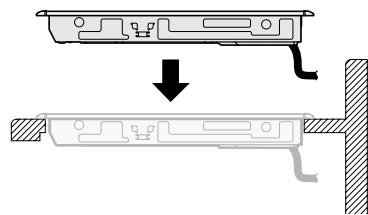

1. Encastrez l'unité principale dans le comptoir de la table de cuisson tout en le gardant autant que possible à niveau.
2. Ne faites jamais tomber l'unité sur la table de cuisson.
3. Appuyez sur la partie supérieure de l'unité principale afin que le cadre repose bien sur la table de cuisson. Assurez-vous que les espaces entre la table de cuisson et la surface inférieure du cadre supérieur soient les mêmes à l'avant, à l'arrière, à gauche et à droite.

1. Branchez le cordon d'alimentation.

Voir page 41.

Attention

Si l'armoire n'est pas dotée d'une ouverture à l'avant, vous devez brancher le câblage avant d'encastrer l'unité principale dans la table de cuisson.

Liste de vérification après installation

Une fois l'installation achevée, vérifie et coche les éléments suivants.

	Liste de vérification	Vérifié
Apparance	- L'appareil semble-t-il punché vers l'avant, l'arrête, la gauche ou la droite? - Le cadre n'est-il pas soulevé? - La plaque supérieure est-elle propre?
Travaux électriques	- L'alimentation électrique est-elle monophasée (220-240 V ~) ou triphasée (380-415 V 2N~)?
	- La mise à la terre a-t-elle été bien installée? - Le disjoncteur à courant de défaut a-t-il été bien installé?
Test électrique	1.Effleurez ☐la touche servant àmettre l'appareil sous tension. - Levoyant d'alimentation générale s'allume-t-il?
	2.Effleurez les touches suivantes pour vérifier leur fonctionnement pour chaque plaque de cuisson par CI :
	- Plaque de cuisson avant gauche - Plaque de cuisson arrêté gauche - Plaque de cuisson avant droite - Plaque de cuisson arrêté droite	Est-ce que le « 7 » clignote ?

• Veillez à bien éteindre chaque plaque de cuisson par Cl et l'interrupteur d'alimentation générale après avoir procédé au test électrique.
• Remettez le mode d'emploi ainsi que la notice d'installation et le certificat de garantie au client.

Je certifie par la présente que l'installation a bien été faite.

Signature de l'installateur
