Type de produit	Objectif interchangeable pour appareil photo numérique
Marque	Panasonic
Modèle	HFS1442AE (LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S.)
Distance focale	14-42 mm (équivalent 28-84 mm en 35 mm)
Ouverture maximale	F3.5 (grand-angle) à F5.6 (téléobjectif)
Ouverture minimale	F22
Construction optique	9 éléments en 8 groupes (2 lentilles asphériques)
Distance minimale de mise au point	0,2 m (14-20 mm) / 0,3 m (21-42 mm)
Grossissement maximal	0,17× (équivalent 0,34× en 35 mm)
Stabilisateur optique	Oui (MEGA O.I.S.)
Monture	Micro Four Thirds
Angle de champ	75° (grand-angle) à 29° (téléobjectif)
Diamètre de filtre	46 mm
Diamètre maximal	Environ 56 mm
Longueur totale	Environ 49 mm
Poids	Environ 110 g
Accessoires fournis	Parasoleil, capuchon d'objectif, capuchon arrière
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter solvants et produits chimiques
Précautions d'usage	Éviter champs magnétiques, condensation, chocs, et exposition à l'eau ou au sable
Compatibilité	Appareils photo numériques à monture Micro Four Thirds

FOIRE AUX QUESTIONS - HFS1442AE PANASONIC

Comment fixer l'objectif sur l'appareil photo ?

Éteignez l'appareil, retirez le capuchon arrière, alignez les repères rouges sur le boîtier et l'objectif, puis tournez dans le sens horaire jusqu'au déclic. N'appuyez pas sur le bouton de déverrouillage lors de la fixation.

Comment retirer l'objectif ?

Éteignez l'appareil, appuyez sur le bouton de déverrouillage de l'objectif tout en tournant l'objectif dans le sens inverse jusqu'à ce qu'il se libère. Fixez immédiatement le capuchon arrière pour protéger les contacts.

Comment installer le parasoleil ?

Alignez le repère d'ajustage sur le côté court du parasoleil avec le repère à l'extrémité de l'objectif, puis tournez dans le sens de la flèche jusqu'à aligner le repère d'arrêt sur le côté long avec le repère de l'objectif.

Puis-je utiliser des filtres avec cet objectif ?

Oui, des filtres de diamètre 46 mm (comme les protecteurs MC, filtres PL ou ND) peuvent être vissés. Évitez d'empiler plus de deux filtres pour prévenir le vignettage.

Que faire en cas de condensation sur l'objectif ?

Éteignez l'appareil et laissez-le dans un sac en plastique jusqu'à ce qu'il atteigne la température ambiante. La condensation disparaît naturellement en environ 2 heures.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour essuyer délicatement la saleté ou les traces de doigts. N'utilisez pas de solvants, de détergents de cuisine ou de lingettes chimiques.

Pourquoi entends-je un bruit lors de la mise sous tension ?

Ce bruit est normal : il provient du mouvement de l'ouverture ou des éléments internes de l'objectif et n'indique pas un défaut.

Le stabilisateur optique fonctionne-t-il avec tous les appareils ?

La stabilisation optique ne fonctionne correctement qu'avec les appareils photo numériques compatibles. Avec certains modèles Panasonic anciens (DMC-GF1, DMC-GH1, DMC-G1), il est recommandé de mettre à jour le micrologiciel.

Puis utiliser cet objectif avec un appareil non Panasonic ?

Cet objectif est compatible avec tout appareil à monture Micro Four Thirds. Pour une utilisation avec d'autres marques, contactez le fabricant de l'appareil pour vérifier la compatibilité.

Comment ranger l'objectif lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec à l'abri de la lumière directe du soleil et de la chaleur. Utilisez un déshydratant (gel de silice) en cas de stockage prolongé. Ne le laissez pas en contact avec du plastique ou du caoutchouc.

MODE D'EMPLOI HFS1442AE PANASONIC

Précautions à prendre

Évitez d'approcher l'objectif de tout équipement magnétique (four à micro-ondes, téléviseur, équipement vidéo, émetteur radio, ligne à haute tension, etc.).

• N'utilisez pas l'appareil photo à proximité d'un téléphone cellulaire; cela pourrait entraîner un bruit nuisible à l'image et au son.
• Advenant le cas où le fonctionnement de l'appareil serait dérangé par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l'adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l'adaptateur. Remettez l'appareil en marche.

L'objectif peut être utilisé avec un appareil photo numérique compatible avec la monture d'objectif standard prise en charge par le système "Micro Four Thirds™ System".

• Il ne peut pas être monté sur les appareils à monture Four Thirds™.
• Les illustrations de l'appareil photo numérique de ce manuel d'utilisation prennent le DMC-G5 comme exemple.
• L'apparence et les spécifications des produits décrits dans le présent manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures.
• Micro Four Thirds™ et le logo Micro Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, dans l'Union européenne et dans les autres pays.
• Four Thirds™ et le logo Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, dans l'Union européenne et dans les autres pays. G MICRO SYSTEM est un type d'appareil photo numérique à objectif interchangeable de LUMIX basé sur le standard Micro Four Thirds.
• Les autres noms de systèmes et produits mentionnés dans ce manuel d'utilisation sont habituellement des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit lié.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Précautions

Entretien de l'objectif

• Le sable et la poussière peuvent endommager l'objectif. Aussi, convient-il de protéger l'objectif et les contacts de la monture contre toute infiltration de sable et de poussière lorsque l'appareil est utilisé à la plage, etc.
• Cet objectif n'est pas étanche à l'eau. Si des gouttes d'eau l'éclaboussent, essuyez l'objectif avec un linge sec.
• N'appuyez pas avec force sur l'objectif.
• Lorsqu'il y a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l'objectif, cela peut avoir une incidence sur l'image. Essuyez légèrement la surface de l'objectif avec un chiffon sec et doux avant et après la prise de photos.
• Ne posez pas l'objectif côté monture vers le bas. Les points de contact ① de la monture de l'objectif doivent rester toujours propres.

À propos de la condensation (objectif embué)

• Il y a formation de condensation lorsque la température et l'humidité changent comme suit. La condensation peut endommager l'objectif, entraîner de la moisissure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes :

- Lorsque l'appareil est transporté de l'extérieur à l'intérieur par temps froid - Lorsque l'appareil est placé dans un véhicule climatisé - Lorsque l'air frais d'un climatiseur arrive directement sur l'objectif - Lorsque l'appareil est utilisé ou placé dans un endroit humide - Gardez l'appareil photo à l'intérieur d'un sac en plastique jusqu'à ce que la température de celui-ci soit la plus proche possible de la température ambiante afin d'éviter la condensation. En cas de condensation, éteignez l'appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l'appareil photo se rapproche de celle ambiante, la buée disparaît naturellement.

Accessoires fournis

[La vérification doit être effectuée lorsque vous sortez l'appareil de l'emballage]

En retirant l'appareil de son emballage, vérifiez la présence de l'appareil principal et de tous ses accessoires, et vérifiez également l'apparence externe ainsi que leur fonction afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez votre vendeur avant d'utiliser le produit.

Les codes des produits sont corrects à compter de janvier 2013. Ceux-ci sont susceptibles d'être modifiés.

1 VYC1113

2 VYF3510

3 VFC4605

1 Parasoleil 2 Capuchon d'objectif 3 Capuchon arrière de l'objectif (Le capuchon arrière de l'objectif et le capuchon d'objectif sont fixés à l'objectif interchangeable au moment de l'achat.)

Fixation/Retrait de l'objectif

• Pour les instructions sur la mise en place et le retrait de l'objectif, reportez-vous au manuel d'utilisateur de l'appareil photo. ■Mise en place de l'objectif
• Vérifiez que l'appareil photo est éteint.

1 Tournez le capuchon arrière de l'objectif pour le retirer.

A: Capuchon arrière de l'objectif

2 Alignez les repères pour la mise en place de l'objectif (B) (marques rouges) sur le boîtier de l'appareil photo et sur l'objectif, puis tournez l'objectif dans le sens de jusqu'à ce que vous entendiez un clic.

• N'appuyez pas sur la touche de relâche de l'objectif © lorsque vous installez un objectif.

• N'essayez pas de fixer l'objectif lorsque vous le tenez en angle par rapport au boîtier, car la monture de l'objectif risquerait d'être éraflée.
• Vérifiez que l'objectif est fixé correctement.

Retrait de l'objectif

• Vérifiez que l'appareil photo est éteint.

Tout en appuyant sur la touche de déverrouillage de l'objectif ① , tournez l'objectif dans le sens de la flèche jusqu'à ce qu'il s'arrête puis retirez-le.

Fixez le capuchon arrière de l'objectif afin que les contacts de la monture de l'objectif ne soient pas rayés. Fixez le capuchon sur la monture d'objectif de manière à prévenir toute infiltration de poussière dans l'appareil.

Fixation et détachement du capuchon d'objectif Pincez le capuchon d'objectif comme indiqué sur l'illustration pour le mettre en place ou pour l'enlever.

• Faites attention de ne pas perdre le capuchon d'objectif.

Fixation du parasoleil (fourni)

Tenez le parasoleil avec vos doigts placés comme montré sur l'image.

• Ne tenez pas le parasoleil de manière à le tordre ou le plier.

1. Alignez le repère d'ajustage (E) sur le côté court du parasoleil avec le repère à l'extrémité de l'objectif.

2. Tournez le parasoleil dans le sens de la flèche jusqu'à ce qu'il s'arrête, et alignez le repère d'arrêt (©) sur le côté long du parasoleil avec le repère à l'extrémité de l'objectif.

■ Rangement temporaire du parasoleil

1. Tournez le parasoleil dans le sens de la flèche pour le retirer.

2. Retournez le parasoleil, puis fixez-le de la même façon, tel qu'illustré ci-dessus.

Note

• Lorsque vous prenez des photos avec le flash et que le parasoleil est monté, la partie inférieure de l'écran peut s'assombrir (effet de vignette) et le contrôle du flash peut être empêché car l'éclair du flash peut être obscurci par le parasoleil. Nous vous recommandons de retirer le parasoleil.
• Lorsque vous utilisez la lampe d'assistance de mise au point automatique dans l'obscurité, retirez le parasoleil.

Fixation de filtres

• Un effet de vignetage peut survenir en utilisant 2 protecteurs MC ou plus (en option : DMW-LMC46), filtres PL (en option : DMW-LPL46) ou filtres ND (en option : DMW-LND46), ou en utilisant des protecteurs et/ou des filtres épais.
• Le filtre peut être impossible à retirer s'il est trop serré, veuillez donc éviter de le serrer excessivement.
• Il est possible de fixer le capuchon d'objectif avec le filtre déjà en place.
• Vous ne pouvez pas installer de convertisseur d'objectif ou d'adaptateur sur cet objectif. Un contrôle peut être utilisé, mais installer un autre élément peut causer des dommages à l'objectif.

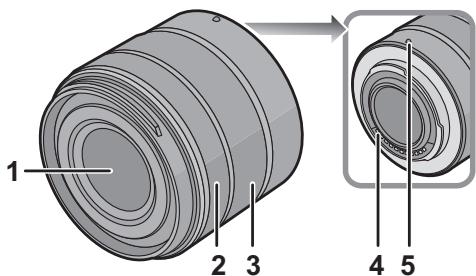

Noms et fonctions des composants

1 Surface de l'objectif 2 Bague de mise au point

Tournez pour effectuer la mise au point lors de prises de vues avec mise au point manuelle. 3 Bague de zoom

Tournez la bague de réglage du zoom pour une prise de vue rapprochée (téléobjectif) ou à grand-angle. (Équivalent à un film de 35 mm : 28 mm à 84 mm)

4 Point de contact 5 Repère pour la mise en place de l'objectif

28

VQT4N34

Note

• En enregistrant un sujet proche avec le flash, la lumière du flash peut être bloquée par l'objectif et une partie de la photo peut être sombre. Vérifiez la distance du sujet en enregistrant.
• Si vous zoomez après avoir fait la mise au point, une erreur de mise au point peut survenir. Après avoir zoomé, veuillez refaire la mise au point.

Précautions d'utilisation

Prenez soin de ne pas faire tomber ni de cogner l'objectif. De plus, ne mettez pas trop de pression dessus.

• Attention à ne pas faire tomber le sac où se trouve l'objectif, car celui-ci pourrait être endommagé. L'appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées.

Si des pesticides ou toute autre substance volatile sont utilisés près de l'appareil, veuillez protéger l'objectif contre toute éclaboussure ou vaporisation.

• Si de telles substances atteignent l'objectif, celui-ci pourrait être endommagé, ou la peinture pourrait s'écailler.

Ne transportez pas l'objectif s'il est encore fixé sur l'appareil photo.

• En aucune circonstance vous ne devez ranger l'objet dans les endroits indiqués ci-dessous, car cela pourrait causer des problèmes d'utilisation ou de mauvais fonctionnement.
• À la lumière directe du soleil ou sur la plage en été

- Dans des endroits ayant des niveaux de température et d'humidité élevés, ou dans des endroits où les changements de température et d'humidité sont prononcés

- Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté

- Où il y a du feu

- Près de radiateurs, climatiseurs, humidificateurs

- Où l'eau pourrait mouiller l'objectif

- Où il y a des vibrations

- À l'intérieur d'un véhicule

• Reportez-vous également au manuel d'utilisation de l'appareil photo.
• Si l'appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure, etc. Nous vous conseillons de vérifier le fonctionnement de l'objet avant de l'utiliser.
• Évitez que l'objet ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période.
• Ne touchez pas les contacts électriques de l'objet. Cela pourrait causer un mauvais fonctionnement de l'objet.
• Ne démontez pas et ne tentez pas de modifier l'objectif.

N'utilisez pas de benzène, d'alcool ni aucun autre produit nettoyant similaire pour nettoyer l'appareil.

• L'emploi de solvants peut endommager l'objet ou faire s'écailler la peinture.
• Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec. Utilisez un chiffon à poussière sec pour enlever la saleté et la poussière générées sur la bague de zoom et la bague de mise au point.
• N'utilisez pas de détergent de cuisine ou de lessive chimique.

Dépannage

Un bruit se fait entendre à la mise en marche et à l'arrêt de l'appareil photo.

• Il s'agit du bruit de l'objectif ou du mouvement de l'ouverture, et ce n'est pas un défaut de fonctionnement.

La fonction de stabilisation ne peut pas être mise hors service, ou la fonction de stabilisation ne fonctionne pas lorsque cet objectif est fixé à l'appareil photo numérique.

• La fonction de stabilisation optique de l'image ne fonctionne correctement qu'avec des appareils photo numériques pris en charge.

→ Lors de l'utilisation d'appareils photo numériques Panasonic de modèles antérieurs (DMC-GF1, DMC-GH1 ou DMC-G1), [Stabilisat.] dans le menu du mode [Enr.] ne peut pas être réglé sur [NON]. Il est recommandé d'effectuer la mise à jour du micrologiciel de l'appareil photo numérique en visitant le site internet suivant : http://panasonic.jp/support/global/cs/dsc/download/ → Pour utiliser cet objectif avec une autre marque d'appareils photo numériques, contactez la compagnie correspondante pour obtenir des informations.

Ces caractéristiques peuvent subir des changements sans avis préalable.

OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE

"LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S."

Distance focale	f=14 mm à 42 mm (Équivalent à un film de 35 mm: 28 mm à 84 mm)
Type d'ouverture	7 lamelles de diaphragme/diaphragme à ouverture Ronde
Plage d'ouverture	F3.5 (Grand-angle) à F5.6 (Téléobjectif)
Valeur d'ouverture minimum	F22
Composition de l'objectif	9 éléments en 8 groupes (2 lentilles asphériques)
Distance de mise au point	0,2 m à ∞ (longueur focale 14 mm à 20 mm) [à partir de la ligne de référence de la distance de mise au point], 0,3 m à ∞ (longueur foucle 21 mm à 42 mm) [à partir de la ligne de référence de la distance de mise au point]
Grossissement maximum de l'image	0,17× (Équivalent à un film de 35 mm: 0,34×)
Stabilisateur optique de l'image	Disponible
Commutateur [O.I.S.]	Aucun (Le réglage de [Stabilisat.] s'effectue dans le menu du mode [Enr.] d'un appeareil photo numérique LUMIX.)
Monture	"Micro Four Thirds Mount"
Angle de vue	75° (Grand-angle) à 29° (Téléobjectif)
Diamètre de filtre	46 mm
Diamètre maximum	Environ 56 mm
Longueur totale	Environ 49 mm (du bout de l'objectif à la base de montage de l'objectif)
Poids	Environ 110 g
