Tipo de producto	Lente intercambiable para cámara digital
Marca	Panasonic
Modelo	HFS1442AE (LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S.)
Distancia focal	14-42 mm (equivalente a 28-84 mm en 35 mm)
Apertura máxima	F3.5 (gran angular) a F5.6 (teleobjetivo)
Apertura mínima	F22
Construcción óptica	9 elementos en 8 grupos (2 lentes asféricas)
Distancia mínima de enfoque	0,2 m (14-20 mm) / 0,3 m (21-42 mm)
Aumento máximo	0,17× (equivalente a 0,34× en 35 mm)
Estabilizador óptico	Sí (MEGA O.I.S.)
Montura	Micro Cuatro Tercios
Ángulo de campo	75° (gran angular) a 29° (teleobjetivo)
Diámetro de filtro	46 mm
Diámetro máximo	Aproximadamente 56 mm
Longitud total	Aproximadamente 49 mm
Peso	Aproximadamente 110 g
Accesorios incluidos	Parasol, tapa de lente, tapa trasera
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar disolventes y productos químicos
Precauciones de uso	Evitar campos magnéticos, condensación, golpes y exposición al agua o arena
Compatibilidad	Cámaras digitales con montura Micro Cuatro Tercios

Preguntas frecuentes - HFS1442AE PANASONIC

¿Cómo fijar el objetivo en la cámara?

Apague la cámara, retire la tapa trasera, alinee las marcas rojas en el cuerpo y el objetivo, luego gire en sentido horario hasta que haga clic. No presione el botón de liberación al fijar.

¿Cómo quitar el objetivo?

Apague la cámara, presione el botón de liberación del objetivo mientras gira el objetivo en sentido antihorario hasta que se suelte. Coloque inmediatamente la tapa trasera para proteger los contactos.

¿Cómo instalar el parasol?

Alinee la marca de ajuste en el lado corto del parasol con la marca en el extremo del objetivo, luego gire en la dirección de la flecha hasta alinear la marca de tope en el lado largo con la marca del objetivo.

¿Puedo usar filtros con este objetivo?

Sí, se pueden enroscar filtros de 46 mm de diámetro (como protectores MC, filtros PL o ND). Evite apilar más de dos filtros para evitar viñeteado.

¿Qué hacer en caso de condensación en el objetivo?

Apague la cámara y déjela en una bolsa de plástico hasta que alcance la temperatura ambiente. La condensación desaparece naturalmente en aproximadamente 2 horas.

¿Cómo limpiar el objetivo?

Use un paño suave y seco para limpiar suavemente la suciedad o las huellas dactilares. No use disolventes, detergentes de cocina ni toallitas químicas.

¿Por qué escucho un ruido al encender la cámara?

Este ruido es normal: proviene del movimiento de la apertura o de los elementos internos del objetivo y no indica un defecto.

¿El estabilizador óptico funciona con todas las cámaras?

La estabilización óptica solo funciona correctamente con cámaras digitales compatibles. Con algunos modelos antiguos de Panasonic (DMC-GF1, DMC-GH1, DMC-G1), se recomienda actualizar el firmware.

¿Puedo usar este objetivo con una cámara que no sea Panasonic?

Este objetivo es compatible con cualquier cámara con montura Micro Cuatro Tercios. Para usar con otras marcas, contacte al fabricante de la cámara para verificar la compatibilidad.

¿Cómo guardar el objetivo cuando no se usa?

Guárdelo en un lugar seco, alejado de la luz solar directa y del calor. Use un deshumidificador (gel de sílice) en caso de almacenamiento prolongado. No lo deje en contacto con plástico o caucho.

MANUAL DE USUARIO HFS1442AE PANASONIC

Información para su seguridad 32

Prevención contra las averías 35

Accesorios suministrados 36

Unir y quitar el objetivo 36

Nombres y funciones de los componentes 39

Precauciones para el uso 39

Búsqueda de averías 40

Especificaciones 41

Información para su seguridad

Mantenga la instalación lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, videojuegos, transmisores de radio, líneas de alto voltaje, etc.).

• No utilice la cámara cerca de teléfonos móviles, ya que hacerlo puede producir ruido que afectará negativamente a las imágenes y al sonido.
• Si la cámara se ve afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds™ System".

• No se puede montar en una cámara con estándar de soporte Four Thirds™.
• Las figuras de la cámara digital en estas instrucciones funcionan bajo el DMC-G5 como ejemplo.
• El aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a mejoras sucesivas.
• El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System.
• Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

Información sobre la eliminación para los sistemas de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin costo alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen

detalladamente sobre el punto de recogida asignado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Prevención contra las averías

Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando use el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua en el objetivo, límpielo con un paño seco.
• No ejerza demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.
• No ponga el soporte del objetivo mirando hacia abajo. No deje que se ensucien los puntos de contacto ①.

Acerca de la condensación (empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:
• Cuando saque la cámara de un lugar cálido al aire libre durante un tiempo frío
• Cuando saque la cámara de un coche con aire acondicionado
• Cuando sopla en el objetivo aire frío desde un acondicionador de aire - En lugares húmedos
• Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y déjela así durante dos horas. Una vez que la cámara se haya aclimatado a la temperatura ambiente, el empañamiento desaparece naturalmente.

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad]

Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además, compruebe el aspecto externo y las funciones para verificar que no hayan padecido daños durante la distribución y el transporte.

Por si ocurriera cualquier problema, antes de usar el producto, llame a su comerciante.

Números de productos correctos a partir de enero de 2013. Pueden estar sujetos a cambio.

1 VYC1113

2 VYF3510

3 VFC4605

1 Visera del objetivo 2 Tapa del objetivo 3 Tapa trasera del objetivo (La tapa trasera del objetivo y la tapa del objetivo son intercambiables al momento de la compra.)

Unir y quitar el objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo.

■ Unión del objetivo

• Compruebe que la cámara esté apagada.

1 Gire la tapa trasera del objetivo para separarla.

A: Tapa trasera del objetivo

2 Alinee las marcas para ajustar el objetivo (marcas rojas) ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire este en la dirección de la flecha hasta que encaje.

• No presione el botón de liberación de la lente © cuando coloca una lente.
• Como el soporte del objetivo podrá salir rayado, no trate de unir el objetivo a la cámara manteniéndolo en ángulo.
• Compruebe que el objetivo está unido correctamente.

■ Separación del objetivo

• Compruebe que la cámara esté apagada.

Mientras presiona el botón de liberación de la lente ① gire la lente hacia la flecha hasta que se detenga y luego retírela.

• Una las tapas traseras de forma que el punto de contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren bajo la unidad principal.

■ Unir y separar la tapa del objetivo. Apriete la tapa de la lente como se muestra en la figura para colocarla o sacarla.

• Ponga cuidado en no perder la tapa del objetivo.

■ Unión de la visera del objetivo (Accesorio suministrado)

Sostenga la cubierta de la lente con sus dedos colocados como se muestra en la imagen.

• No sostenga la cubierta de la lente de forma que pueda doblarla o torcerla.

1. Alinee la marca de ajuste en el aro corto de la visera de lente con la marca en la punta de la lente.

2. Gire la visera de la lente en la dirección de la flecha hasta que se detenga y alinee la marca de tope en el aro largo de la visera de la lente con la marca en la punta de la lente.

Almacenamiento temporal de la visera del objetivo

1 Gire la visera del objetivo en la dirección de la flecha para quitarla.

2 Voltee la visera del objetivo y, debajo, únala de la misma forma que la unió anteriormente.

Nota

• Cuando toma las imágenes con el flash y tiene unida la visera del objetivo, la porción inferior de la pantalla podría ponerse oscura (efecto de viñeteado) y el control del flash podría inhabilitarse, ya que este podría ser oscurecido por la misma visera. Le recomendamos que quite dicha visera.
• Cuando usa la lámpara de ayuda AF en la oscuridad, quite la visera del objetivo.

■ Unión de los filtros

• La viñeta puede ocurrir si se usan 2 o más protectores MC (opcional: DMW-LMC46), filtros PL (opcional: DMW-LPL46) o filtros ND (opcional: DMW-LND46), o si se usan protectores o filtros gruesos.
• Tal vez sea imposible retirar el filtro si está demasiado apretado, por lo que no debe apretarlo demasiado fuerte.
• Se puede colocar la tapa del objetivo con el filtro ya colocado.
• No consiga acoplar un objetivo de conversión o adaptador a este objetivo. Puede usarse un filtro, pero acoplar cualquier otro elemento puede dañar el objetivo.

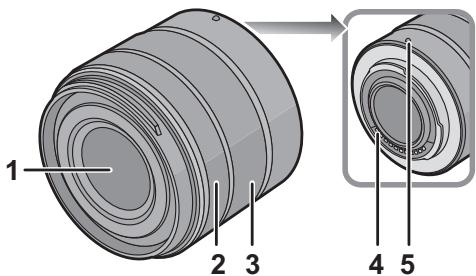

Nombres y unidades de los componentes

1 Superficie del objetivo 2 Anillo del enfoque

Gire el anillo del zoom cuando quiera tomar imágenes grandes (teleobjetivo) o anchas

(gran angular) (Igual a una cámara de película de 35 mm: de 28 mm a 84 mm) 4 Punto de contacto 5 Marca para ajustar el objetivo

Nota

• Cuando graba usando el flash estando cerca del sujeto, la luz del flash será bloqueada por el objeto y parte de la imagen puede estar oscura. Compruebe la distancia desde el sujeto cuando graba.
• Si hace zoom antes de hacer enfoque, puede ocurrir errores de enfoque. Luego de hacer zoom, realice de nuevo el enfoque.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni que choque contra algo. Asimismo, tenga cuidado de no presionarlo demasiado.

• Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Esto podría dañarlo, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse. Cuando use piezas y otras sustancias volátiles alrededor de la cámara, tenga cuidado de que no entren en el objetivo.
• Si dichas sustancias caen en el objetivo, estas pueden dañarlo o hacer descascarillar su barniz.

No transporte la unidad si está toda unida al cuerpo de la cámara.

• De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares, ya que hacerlo podría perjudicarla o producir un funcionamiento defectuoso.

- Bajo la luz directa del sol o bien a lo largo de la costa durante el verano. - En lugares donde hay altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad. - En lugares donde haya altas concentraciones de arena, polvo o suciedad. - Donde haya llamas. - Cerca de calefactores, acondicionadores de aire o humedecedores. - Donde el agua pueda mojar la unidad. - Donde haya vibraciones. - Dentro de un vehículo. - Consulte también las instrucciones de funcionamiento de la cámara digital. - Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardarla con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho, etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla. - No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo. - No toque los contactos eléctricos de la unidad. Hacerlo podría causar averías en la unidad. - No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer descascarillar su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Utilice un paño seco para polvo a fin de quitar del anillo del zoom y el del enfoque la suciedad y el polvo.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

• Este es el sonido del objetivo o el movimiento de apertura y no es un funcionamiento defectuoso.

Cuando la lente se coloca en la cámara digital, la función del estabilizador no se puede apagar o la función del estabilizador no funciona.

• La función del estabilizador de imagen óptica de esta lente solo funciona correctamente con las cámaras admitidas.

→ Cuando se usan cámaras Panasonic más antiguas (DMC-GF1, DMC-GH1, DMC-G1), [Estabilizador] en el menú del modo [Rec] no se puede ajustar en [OFF]. Se recomienda actualizar el firmware de la cámara digital en el sitio web. http://panasonic.jp/support/global/cs/dsc/download/ → Al usar esta lente con cámaras digitales de otra marca, comuníquese con la empresa respectiva para conocer los detalles.

Las especificaciones están sujetas a cambios sin previo aviso.

ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

"LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S."

Longitud focal	f=14 mm a 42 mm (Igual a una cárra depelícula de 35 mm:de 28 mm a 84 mm)
Tipo de abertura	7 aspas de diafragma/Diafragma de aperture circular
Gama de abertura	F3.5 (Granangular) a F5.6 (Teleobjetivo)
Valor de aberturaminimum	F22
Estructura del objetivo	9 elementos en 8 grupos (2 lentes asféricas)
En la distancia del enfoque	0,2 m a∞ (longitud focal 14 mm a 20 mm) [desde la linea de referencia de la distancia de enfoque], 0,3 m a∞ (longitud focal 21 mm a 42 mm) [desde la linea de referencia de la distancia de enfoque]
Máxima amplisión de laImagen	0,17× (Igual a una cárra depelícula de 35 mm:0,34×)
Estabilizador optico de laImagen	Disponible
Interruptor [O.I.S.]	Ninguna (El ajuste de [Estabilizador] está hecho en el menu de modo [Rec] por las cármas digitales LUMIX.)
Soporte	“Micro Four Thirds Mount”
Ángulo visual	75° (Granangular) a 29° (Teleobjetivo)
Diámetro del filtro	46 mm
Diámetro máx.	Aprox. 56 mm
Longitud total	Aprox. 49 mm (desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso	Aprox. 110 g
