Produkttyp	Wechselobjektiv für Digitalkameras
Marke	Panasonic
Modell	HFS1442AE (LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S.)
Brennweite	14-42 mm (entspricht 28-84 mm im Kleinbildformat)
Maximale Blende	F3.5 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende	F22
Optischer Aufbau	9 Linsen in 8 Gruppen (2 asphärische Linsen)
Mindestfokussierabstand	0,2 m (14-20 mm) / 0,3 m (21-42 mm)
Maximaler Vergrößerungsfaktor	0,17× (entspricht 0,34× im Kleinbildformat)
Optischer Bildstabilisator	Ja (MEGA O.I.S.)
Bajonett	Micro Four Thirds
Bildwinkel	75° (Weitwinkel) bis 29° (Tele)
Filterdurchmesser	46 mm
Maximaler Durchmesser	Ca. 56 mm
Gesamtlänge	Ca. 49 mm
Gewicht	Ca. 110 g
Mitgeliefertes Zubehör	Gegenlichtblende, Objektivdeckel, Rückdeckel
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; Lösungsmittel und Chemikalien vermeiden
Gebrauchshinweise	Magnetfelder, Kondensation, Stöße sowie Kontakt mit Wasser oder Sand vermeiden
Kompatibilität	Digitalkameras mit Micro-Four-Thirds-Bajonett

Häufig gestellte Fragen - HFS1442AE PANASONIC

Wie befestige ich das Objektiv an der Kamera?

Schalten Sie die Kamera aus, entfernen Sie den Rückdeckel, richten Sie die roten Markierungen an Kamera und Objektiv aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet. Drücken Sie beim Befestigen nicht die Entriegelungstaste.

Wie entferne ich das Objektiv?

Schalten Sie die Kamera aus, drücken Sie die Objektiventriegelungstaste und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es sich löst. Setzen Sie sofort den Rückdeckel auf, um die Kontakte zu schützen.

Wie installiere ich die Gegenlichtblende?

Richten Sie die Einstellmarkierung auf der kurzen Seite der Gegenlichtblende mit der Markierung am Objektivende aus und drehen Sie die Blende in Pfeilrichtung, bis die Arretiermarkierung auf der langen Seite mit der Objektivmarkierung übereinstimmt.

Kann ich Filter mit diesem Objektiv verwenden?

Ja, Filter mit 46 mm Durchmesser (wie MC-Schutzfilter, PL- oder ND-Filter) können aufgeschraubt werden. Vermeiden Sie das Stapeln von mehr als zwei Filtern, um Vignettierung zu verhindern.

Was tun bei Kondensation am Objektiv?

Schalten Sie die Kamera aus und legen Sie sie in eine Plastiktüte, bis sie Raumtemperatur erreicht hat. Die Kondensation verschwindet auf natürliche Weise in etwa 2 Stunden.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch, um Schmutz oder Fingerabdrücke vorsichtig abzuwischen. Verwenden Sie keine Lösungsmittel, Küchenreiniger oder chemische Tücher.

Warum höre ich ein Geräusch beim Einschalten?

Dieses Geräusch ist normal: Es entsteht durch die Bewegung der Blende oder interner Objektivelemente und weist nicht auf einen Defekt hin.

Funktioniert der optische Bildstabilisator mit allen Kameras?

Der optische Bildstabilisator funktioniert nur mit kompatiblen Digitalkameras korrekt. Bei älteren Panasonic-Modellen (DMC-GF1, DMC-GH1, DMC-G1) wird ein Firmware-Update empfohlen.

Kann ich dieses Objektiv mit einer Kamera einer anderen Marke verwenden?

Dieses Objektiv ist mit allen Kameras mit Micro-Four-Thirds-Bajonett kompatibel. Für die Verwendung mit anderen Marken wenden Sie sich an den Kamerahersteller, um die Kompatibilität zu überprüfen.

Wie bewahre ich das Objektiv auf, wenn es nicht verwendet wird?

Lagern Sie es an einem trockenen Ort ohne direkte Sonneneinstrahlung und Wärme. Verwenden Sie bei längerer Lagerung ein Trockenmittel (Kieselgel). Lassen Sie es nicht in Kontakt mit Kunststoff oder Gummi.

BEDIENUNGSANLEITUNG HFS1442AE PANASONIC

Informationen für Ihre Sicherheit. 12

Vermeidung von Störungen 15

Beiliegendes Zubehör 16

Objektiv ansetzen/abnehmen 16

Bezeichnungen und Funktionen der

einzelnen Kamerateile 19

Vorsichtsmaßnahmen 19

Fehlerbehebung 20

Spezifikationen 21

Informationen für Ihre Sicherheit

Halten Sie das Gerät soweit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es können sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalkameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen. Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als Beispiel auf DMC-G5.
• Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in diesem Handbuch beschriebenen Produkte abweichen.
• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.
• Andere Namen von Systemen oder Produkten, die in dieser Bedienungsanleitung genannt werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätze der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. zum Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

Objektivpflege

• Sand und Staub können das Objektiv beschädigen. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschluss gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzt.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unten beschrieben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:

Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht. Die Kamera wird in ein klimatisiertes Auto gebracht. Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv. Die Kamera wird bei hoher Luftfeuchte verwendet.

• Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und halten Sie sie für etwa zwei Stunden ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem

Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren äußeres

Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu

Beschädigungen gekommen ist.

Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung.

Die Produktnummern beziehen sich auf den Stand von Januar 2013. Änderungen sind vorbehalten.

1 VYC1113

2 VYF3510

3 VFC4605

1 Gegenlichtblende 2 Objektivdeckel 3 Hinterer Objektivdeckel (Beim Kauf sind der vordere Objektivdeckel und der hintere Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

Objektiv ansetzen/abnehmen

Informationen zum Aufsetzen und Abnehmen des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.

Das Objektiv aufsetzen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

1 Drehen Sie den hinteren Objektivdeckel, um ihn abzunehmen.

A: Hinterer Objektivdeckel

2 Richten Sie die roten Markierungen ⑧ zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste ©, wenn Sie ein Objektiv anschließen. Versuchen Sie niemals, das Objektiv schräg zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden kann.

• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

Das Objektiv abnehmen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie beim Betätigen der Objektivfreigabetaste ① das Objektiv in Pfeilrichtung bis zum Anschlag und entfernen Sie es.

• Setzen Sie den hinteren

Objektivdeckel auf, um die

Kontakte der Objektivfassung nicht zu beschädigen.

• Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Objektivdeckel aufsetzen und abnehmen: Drücken Sie zum Anbringen oder Abnehmen des Objektivdeckels wie in der Abbildung gezeigt darauf.

• Verlieren Sie den

Objektivdeckel nicht.

Gegenlichtblende aufsetzen (mitgeliefertes Zubehör)

Halten Sie die

Sonnenblende mit Ihren Fingern fest, um sie wie im Bild gezeigt zu positionieren.

• Halten Sie die

Sonnenblende nicht so fest, dass sie verdreht oder verbogen wird.

1 Richten Sie die Markierung

an der kurzen Seite der

Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

E

2 Drehen Sie die

Gegenlichtblende in

Pfeilrichtung, bis sie

stoppt, und richten Sie die

Stop-Markierung an der

langen Seite der

Gegenlichtblende mit der

Markierung am Rand des Objektivs aus.

F

Gegenlichtblende auf dem Objektiv aufbewahren

1 Drehen Sie die Gegenlichtblende in Pfeilrichtung, um sie abzunehmen.

2 Drehen Sie die Gegenlichtblende um und setzen Sie sie wie oben beschrieben wieder auf.

Hinweis

• Wenn Sie bei aufgesetzter Gegenlichtblende Aufnahmen mit Blitz machen, kann der andere Teil des Bildes dunkel erscheinen (Vignettierungseffekt/Randabschattung). Außerdem funktioniert unter Umständen die Blitzsteuerung nicht, weil das Blitzlicht durch die Gegenlichtblende verdeckt wird. Wir empfehlen, bei Blitzaufnahmen die Gegenlichtblende abzunehmen.
• Nehmen Sie die Gegenlichtblende ab, wenn Sie bei weniger Licht mit der AF-Hilfslampe arbeiten.

Filter aufsetzen

• Ein Vignettierungseffekt kann auftreten, wenn 2 oder mehr MC-Schutzfilter (Sonderzubehör: DMW-LMC46), PL-Filter (Sonderzubehör: DMW-LPL46) oder ND-Filter (Sonderzubehör: DMW-LND46) verwendet werden, oder wenn dicke Schutzfilter und/oder Filter verwendet werden.
• Der Filter lässt sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie dabei vorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Auf dieses Objektiv setzen Sie weder Vorsatzlinsen noch Adapter auf. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

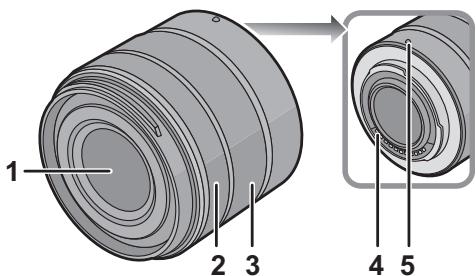

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche 2 Schärfering

Drehen Sie zum Scharfstellen am Schärfering, wenn Sie Aufnahmen mit der manuellen Scharfeinstellung machen. 3 Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen. (Kleinbild-Äquivalent: 28 mm bis 84 mm)

4 Kontaktpunkt 5 Markierung zum Ansetzen des Objektivs

Hinweis

• Wenn Sie ein Motiv nahe an der Kamera mit Blitz aufnehmen, blockiert das Objektiv das Licht vom Blitz, so dass Teile des Bildes dunkel werden können. Achten Sie bei diesen Aufnahmen auf ausreichenden Abstand zum Motiv.
• Wenn Sie nach dem Fokussieren den Zoom verwenden, kann es zu Fokussierungsproblemen kommen. Bitte stellen Sie nach dem Zoomvorgang erneut scharf.

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu lassen und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt. Denn das Objektiv könnte sonst schwer beschädigt werden. Unter Umständen funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen. Wenn in der Umgebung der Kamera Pestizide oder andere flüchtige Substanzen verwendet werden, müssen Sie dafür sorgen, dass diese Stoffe nicht in Kontakt mit der Objektivoberfläche kommen.
• Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann. - Bei direktem Sonnenlicht oder im Sommer an der Küste - An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen - An Orten mit hoher Konzentration von Sand, Staub oder Schmutz - Bei einem Brand - In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern - Wo Wasser das Gerät benässen kann - Wo Erschütterungen vorhanden sind - In einem Fahrzeug - Weitere Informationen finden Sie auch in der Bedienungsanleitung der Kamera. - Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz völlig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen. - Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt. - Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen. - Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke entfernen Sie mit einem weichen, trockenen Tuch.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub auf dem Zoomring und dem Schärfering zu entfernen.
• Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Geräusch zu hören.

• Dieses Geräusch wird durch die Blenden- oder

Objektivbewegung verursacht; es ist keine Fehlfunktion.

Bei Anschluss dieses Objektivs an eine Digital-Kamera kann die Stabilisierungsfunktion nicht ausgeschaltet werden oder die Stabilisierungsfunktion funktioniert nicht.

Die optische Bildstabilisierungsfunktion dieses Objektivs funktioniert nur korrekt mit unterstützten Kameras.

→ Bei Verwendung älterer Digital-Kameras von Panasonic (DMC-GF1, DMC-GH1, DMC-G1) kann [Stabilisator] im [Rec] Betriebsmenü nicht auf [OFF] eingestellt werden. Es wird empfohlen, die Firmware der Digital-Kamera auf der folgenden Website zu aktualisieren.

http://panasonic.jp/support/global/cs/dsc/download/

→ Bei Verwendung des Objektivs mit einer Digital-Kamera eines anderen Herstellers kontaktieren Sie für Details das entsprechende Unternehmen.

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LUMIX G VARIO 14-42 mm/F3.5-5.6 II ASPH./MEGA O.I.S.”

Brennweite	f=14 mm bis 42 mm (Kleinbild-Äquivalent: 28 mm bis 84 mm)
Blende	7 Blendenlamellen/runde Öffnungsblende
Blendenwerte	F3.5 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende	F22
Objektivaufbau	9 Elemente in 8 Gruppen (2 asphärische Linsen)
Schärfebereich	0,2 m bis ∞ (Brennweite 14 mm bis 20 mm)[von der Bezugslinie für Fokusentfernung],0,3 m bis ∞ (Brennweite 21 mm bis 42 mm)[von der Bezugslinie für Fokusentfernung]
Maximale Vergrößerung	0,17× (Kleinbild-Äquivalent: 0,34×)
Optischer bildstabilisator	Verfügbar
[O.I.S.] Schalter	Keiner (Die Einstellung des [Stabilisator] erfolgt bei LUMIX Digital-Kameras im [Rec] Betriebsmenü.)
Objektivbajonett	“Micro Four Thirds Mount”
Bildwinkel	75° (Weitwinkel) bis 29° (Tele)
Filterdurchmesser	46 mm
Max. Durchmesser	Ca. 56 mm
Gesamtlänge	Ca. 49 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)
Gewicht	Ca. 110 g
