SC-T7000 - Imprimante à jet d'encre grand format EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante à jet d'encre grand format
Marque	EPSON
Modèle	SC-T7000
Dimensions (L x P x H)	1357 x 755 x 1040 mm (approx.)
Poids	Environ 82 kg (sans cartouches d'encre)
Alimentation	100-240 V CA, 50/60 Hz, 1.0-0.5 A
Consommation électrique	Environ 72 W en fonctionnement, ≤3 W en veille, ≤0.4 W éteinte
Résolution maximale	2880 x 1440 dpi
Langages de commande	ESC/P raster, HP-GL/2, HP RTL
Mémoire intégrée	512 Mo (traitement) + 128 Mo (réseau)
Types de supports	Papier rouleau, feuilles simples, carton poster
Largeur maximale du support	1118 mm (44 pouces) pour papier rouleau
Impression sans marges	Oui (sur certains supports)
Panier de sortie	Oui, jusqu'à 20 feuilles A1
Connectivité	USB 2.0 Hi-Speed, Ethernet 10/100/1000Base-T
Panneau de contrôle	Écran couleur LCD avec touches de navigation
Fonctions principales	Impression grande vitesse, haute résolution, gestion des couleurs, impression CAO, copie agrandie avec scanner optionnel
Entretien	Nettoyage des têtes d'impression, remplacement des cartouches d'encre, du bloc récupérateur d'encre et du cutter
Sécurité	Utiliser uniquement le cordon d'alimentation fourni, éviter les liquides, ne pas obstruer les ouvertures
Consommables	Cartouches d'encre (110, 350, 700 ml), bloc récupérateur d'encre, cutter
Options et accessoires	Disque dur interne, bobine réceptrice automatique, scanner

FOIRE AUX QUESTIONS - SC-T7000 EPSON

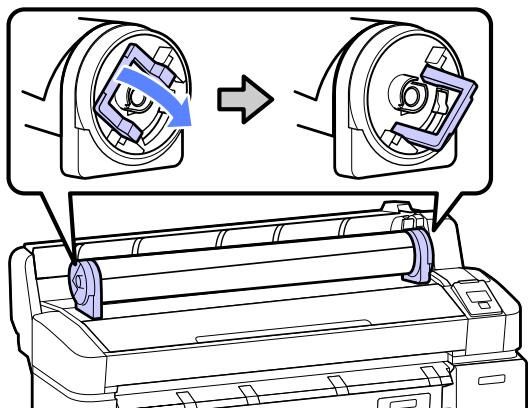

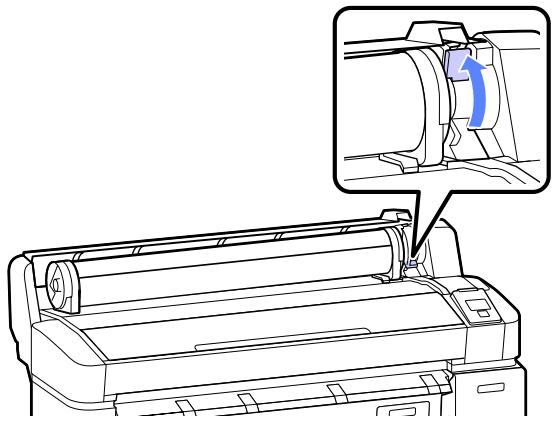

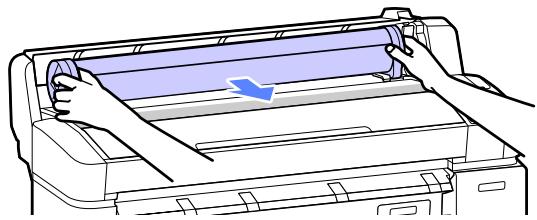

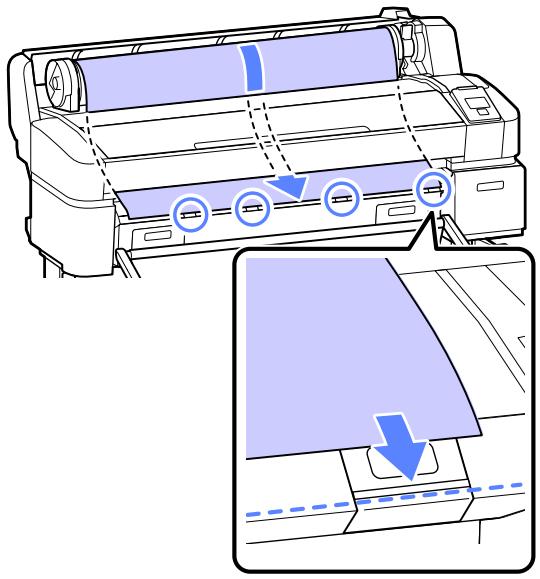

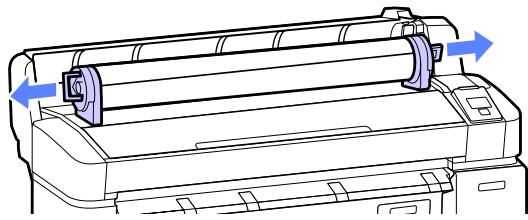

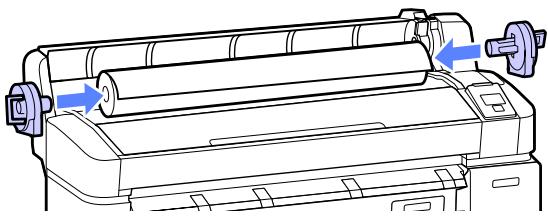

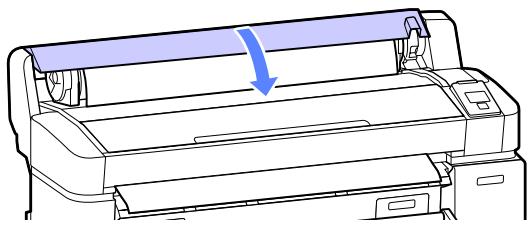

Comment charger du papier rouleau sur l'EPSON SC-T7000 ?

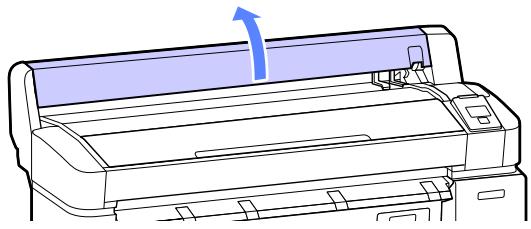

Pour charger du papier rouleau, déposez le rouleau sur le plateau, fixez les adaptateurs à chaque extrémité, puis appuyez sur la touche Charger/Retirer du papier du panneau de contrôle. Suivez les instructions à l'écran pour insérer le bord du papier dans la fente d'alimentation.

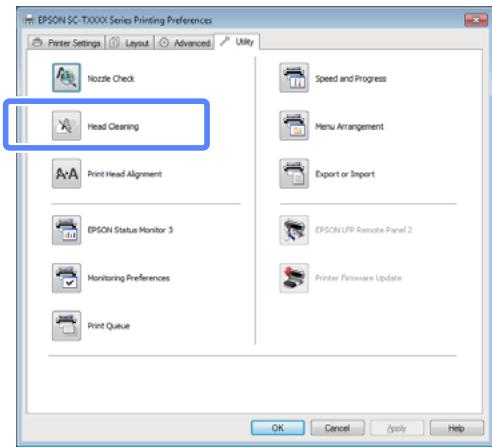

Comment nettoyer la tête d'impression ?

Utilisez la fonction Nettoyage de la tête d'impression depuis le menu Maintenance du panneau de contrôle ou via le pilote d'impression. Cela permet de déboucher les buses obstruées. Si le problème persiste, répétez l'opération ou effectuez un nettoyage en profondeur.

Quelles cartouches d'encre sont compatibles avec le SC-T7000 ?

Le SC-T7000 utilise des cartouches d'encre à pigments Epson UltraChrome XD en cinq couleurs : Noir Photo (PK), Noir Mat (MK), Cyan, Magenta et Jaune. Disponibles en capacités de 110 ml, 350 ml et 700 ml.

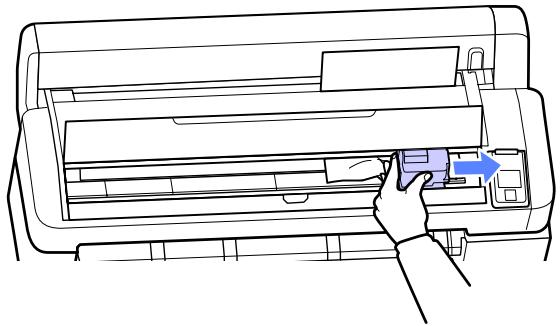

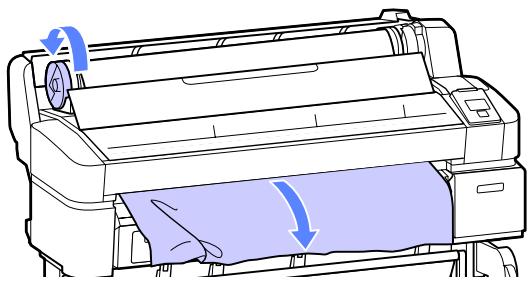

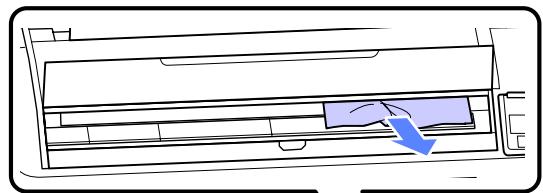

Comment résoudre un bourrage papier ?

En cas de bourrage, ouvrez le capot de l'imprimante et retirez délicatement le papier coincé. Suivez les instructions affichées sur l'écran du panneau de contrôle. Si le problème persiste, vérifiez que le papier n'est pas gondolé ou endommagé avant de le recharger.

Comment imprimer sans marges ?

Pour l'impression sans marges, sélectionnez le mode Impression sans marges dans le pilote d'impression (onglet Advanced). Assurez-vous d'utiliser un support compatible et réglez la taille du papier en conséquence. L'impression sans marges est disponible pour certains formats standards.

Comment connecter l'imprimante en réseau ?

Branchez un câble Ethernet au port LAN de l'imprimante. Utilisez l'utilitaire EpsonNet Config pour attribuer une adresse IP. Vous pouvez également configurer les paramètres réseau via le panneau de contrôle dans le menu Configuration.

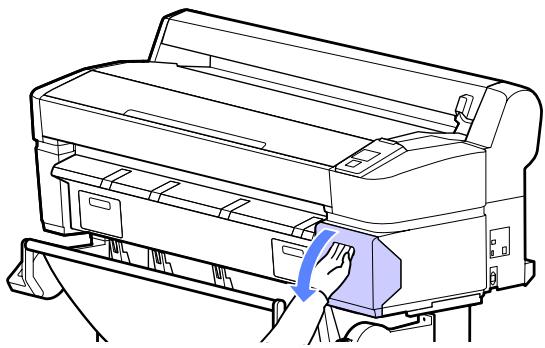

Comment remplacer le bloc récupérateur d'encre ?

Ouvrez le capot du boîtier de maintenance situé à l'avant de l'imprimante. Retirez l'ancien bloc en le déverrouillant et insérez le nouveau. Suivez les instructions à l'écran. Le bloc récupérateur d'encre doit être remplacé lorsqu'il est presque plein.

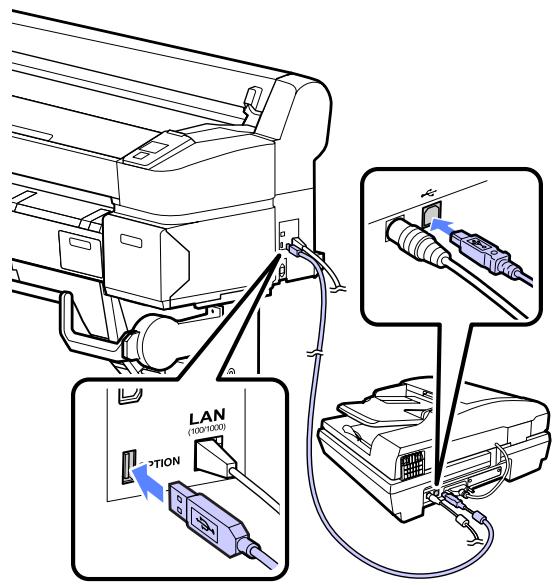

Comment utiliser la fonction de copie agrandie ?

Connectez un scanner en option au port dédié. Sélectionnez l'onglet Agrandissement sur le panneau de contrôle, puis choisissez le taux d'agrandissement. Placez le document sur le scanner et appuyez sur OK pour lancer la copie agrandie.

Quels types de supports sont pris en charge ?

Le SC-T7000 prend en charge le papier rouleau (jusqu'à 44 pouces de large), les feuilles simples (épaisseur 0,08 à 0,8 mm) et le carton poster (épaisseur 0,9 à 2,1 mm). Consultez le tableau des supports spéciaux Epson pour les types recommandés.

Comment déplacer ou transporter l'imprimante ?

Avant de déplacer l'imprimante, mettez-la hors tension, débranchez tous les câbles et retirez tout papier. Laissez les cartouches d'encre en place pour éviter les fuites. Utilisez le carton d'origine et les matériaux d'emballage pour le transport. Après le déplacement, vérifiez l'état des buses via le menu Maintenance.

MODE D'EMPLOI SC-T7000 EPSON

Copyrights et marques

Copyrights et marques

Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l'accord préalable écrit de Seiko Epson Corporation. Les informations contenues dans le présent document sont uniquement destinées à être utilisées avec cette imprimante Epson. Epson n'est pas responsable de l'application de ces informations à d'autres imprimantes.

La société Seiko Epson Corporation et ses filiales ne peuvent être tenues pour responsables des préjudices, pertes, coûts ou dépenses subis par l'acquéreur de ce produit ou par des tiers, résultant d'un accident, d'une utilisation non conforme ou abusive de l'appareil, de modifications, de réparations ou de transformations non autorisées de ce produit ou encore du non-respect (sauf aux États-Unis d'Amérique) des instructions d'utilisation et d'entretien recommandées par Seiko Epson Corporation.

Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus suite à l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d'origine Epson ou des Produits approuvés par Epson.

Seiko Epson Corporation ne pourra être tenue responsable des dommages dus aux interférences électromagnétiques survenant suite à l'utilisation de câbles d'interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson.

EPSON® et Epson UltraChrome® sont des marques déposées et EPSON EXCEED YOUR VISION ou EXCEED YOUR VISION est une marque de Seiko Epson Corporation.

Microsoft ^® , Windows ^® , Windows Vista ^® et PowerPoint ^® sont des marques déposées de Microsoft Corporation.

Apple ^® , Macintosh ^® et Mac OS ^® sont des marques déposées de Apple Inc.

Intel ^® est une marque déposée de Intel Corporation.

PowerPC® est une marque déposée de Intel Business Machines Corporation.

Adobe ^® , Photoshop ^® , Elements ^® , Lightroom ^® et Adobe ^® RGB sont des marques déposées de Adobe Systems Incorporated.

HP-GL/2 ^® et HP RTL ^® sont des marques déposées de Hewlett-Packard Corporation.

Avis général : les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d'identification et peuvent être des noms de marque de leurs détenteurs respectifs. Epson dénie toute responsabilité vis-à-vis de ces marques.

Copyrights et marques

Introduction

Consignes importantes de sécurité. . . . . . . . . . . . . . . 6

Choix de l'emplacement de l'appareil. . . . . . . . . 6

Installation de l'appareil. 6

Utilisation de l'appareil. 7

Manipulation des cartouches d'encre. . . . . . . . . . 7

Remarque sur ce guide. 7

Signification des symboles. 7

Illustrations. 8

Versions de système d'exploitation. . . . . . . . . . . 8

Éléments de l'imprimante. 9

Partie avant. 9

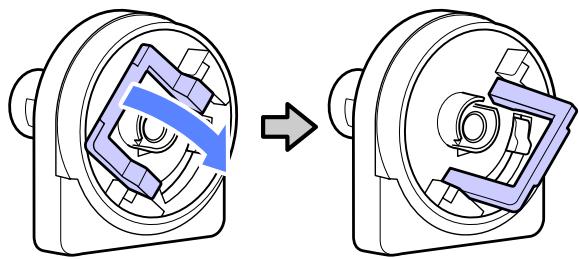

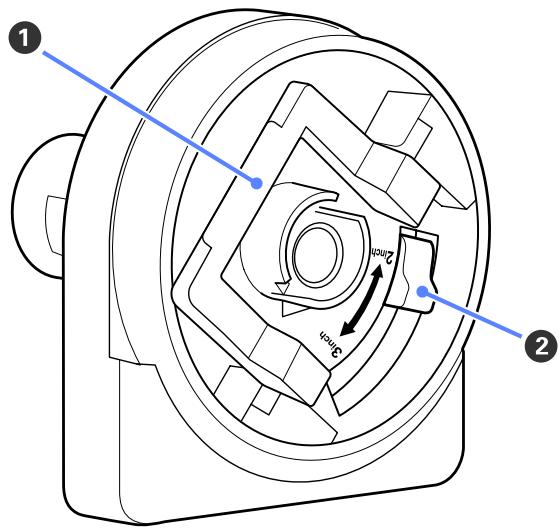

Adaptateur de papier rouleau. . . . . . . . . . . . . . 12

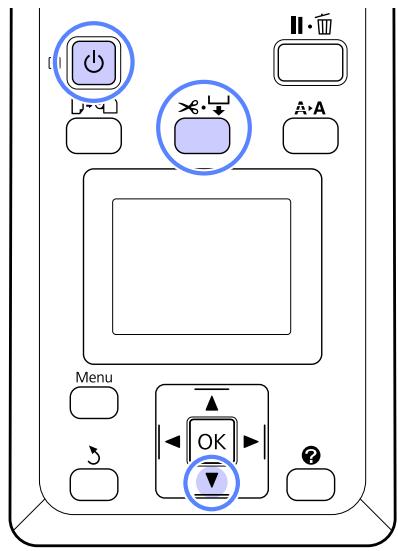

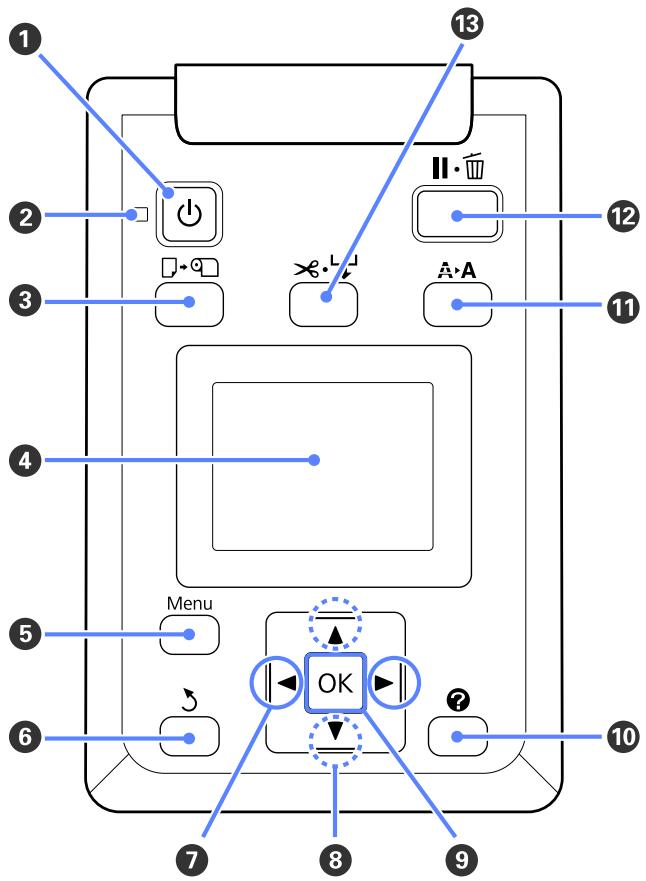

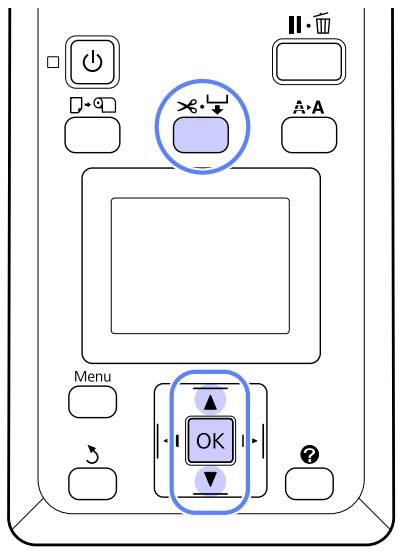

Panneau de contrôle. 12

Affichage de l'écran. 14

Fonctions. 17

Productivité élevée. 17

Accès à la haute résolution. ..... 17

Grande facilité d'utilisation. . . . . . . . . . . . . . . . 17

Remarques sur l'utilisation et le stockage. . . . . . . 18

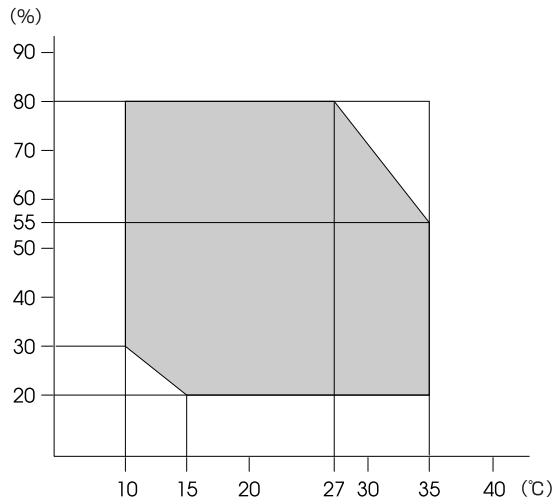

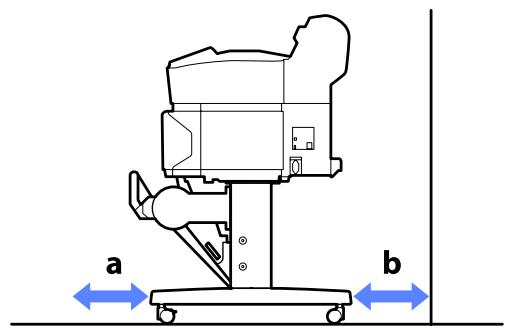

Espace d'installation....18

Remarques sur l'utilisation de l'imprimante. . . . 19

Remarques sur l'absence d'utilisation de l'imprimante. 19

Remarques sur la manipulation des cartouches d'encre. 20

Remarques concernant la manipulation du papier....20

Présentation des logiciels fournis. ..... 22

Contenu du disque de logiciels. . . . . . . . . . . . . 22

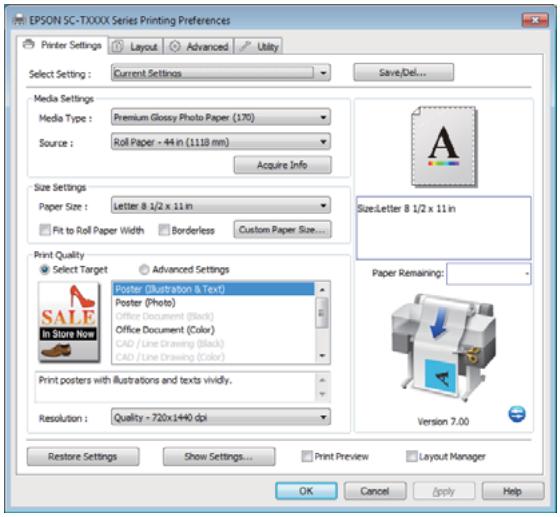

Récapitulatif du pilote d'impression. . . . . . . . . 24

Opérations de base

Chargement et retrait du papier rouleau. . . . . . . . 26

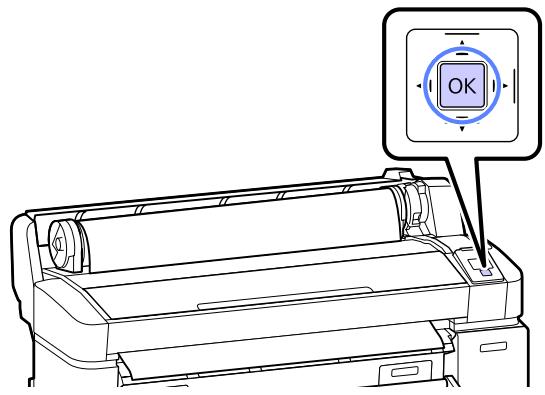

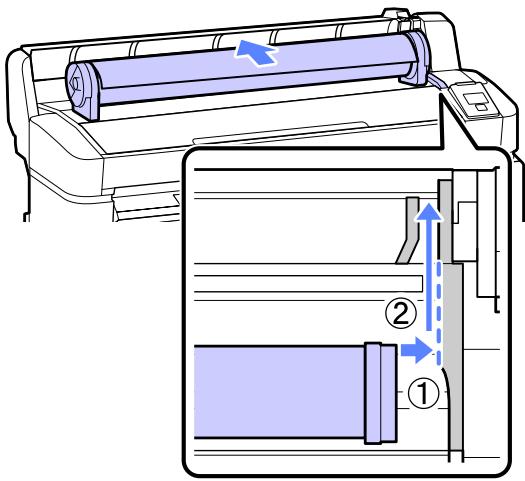

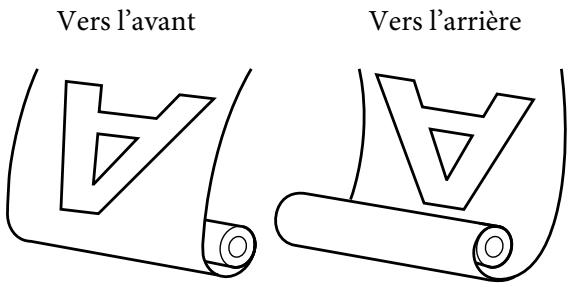

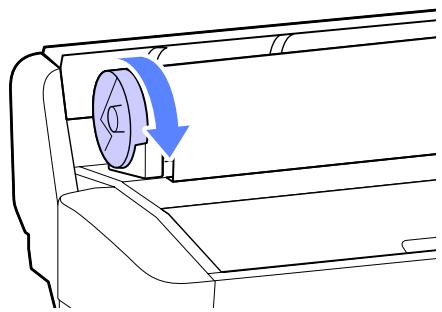

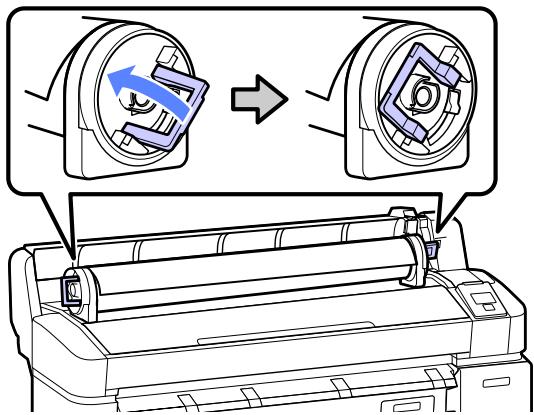

Chargement du papier rouleau. . . . . . . . . . . . . 26

Coupe du papier rouleau. 29

Retrait du rouleau....30

Chargement et retrait de feuilles simples. . . . . . . 32

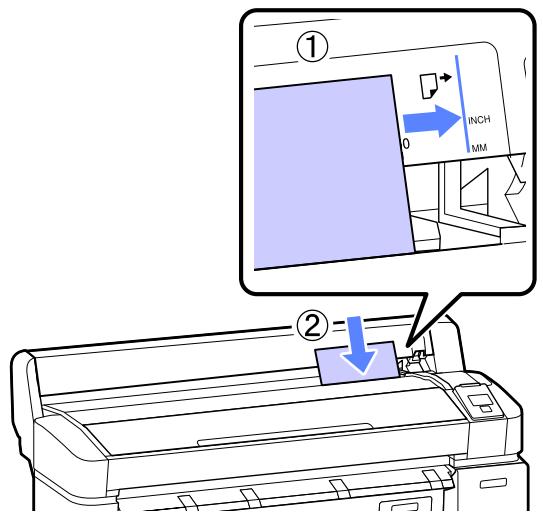

Chargement de feuilles simples. . . . . . . . . . . . 32

Retrait de feuilles simples. . . . . . . . . . . . . . . . . . . 33

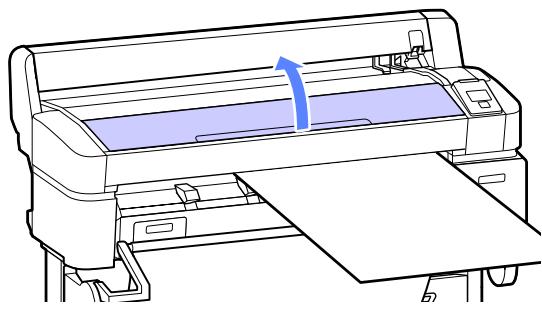

Chargement et retrait de carton poster. . . . . . . . . 34

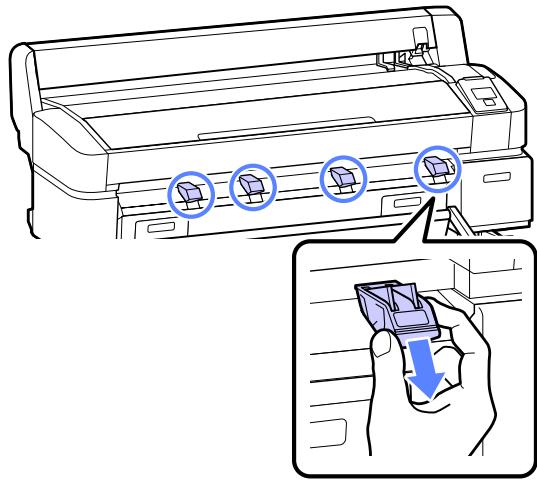

Chargement de carton poster. . . . . . . . . . . . . . . 34

Retrait du carton poster. 36

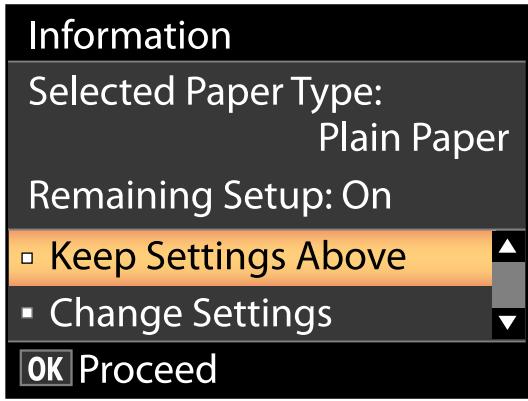

Consultation et modification des paramètres de support d'impression. 37

Vérification des paramètres du support d'impression. 37

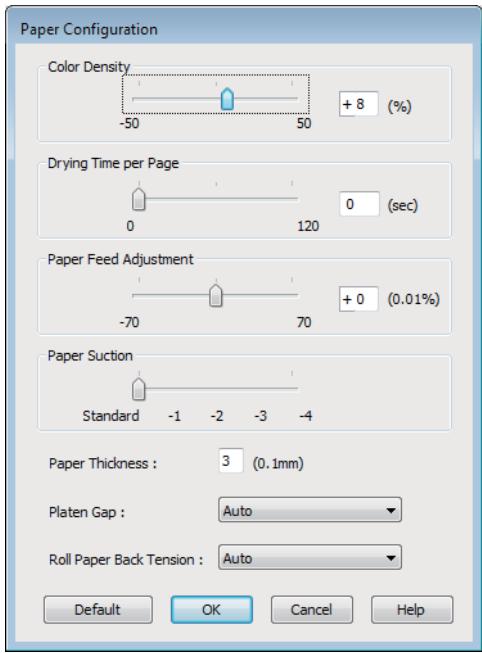

Réglage des paramètres. 38

Remplacement du papier. 39

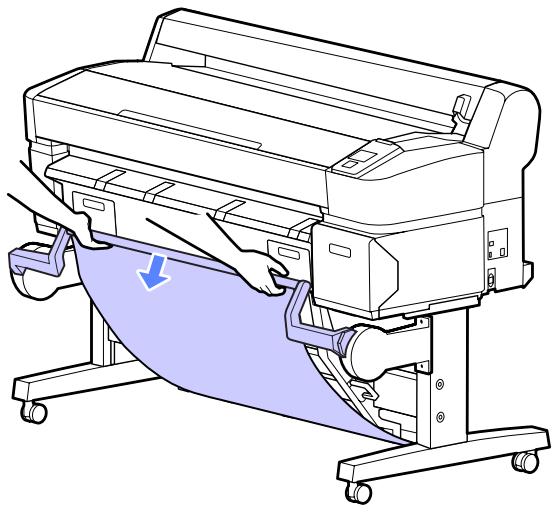

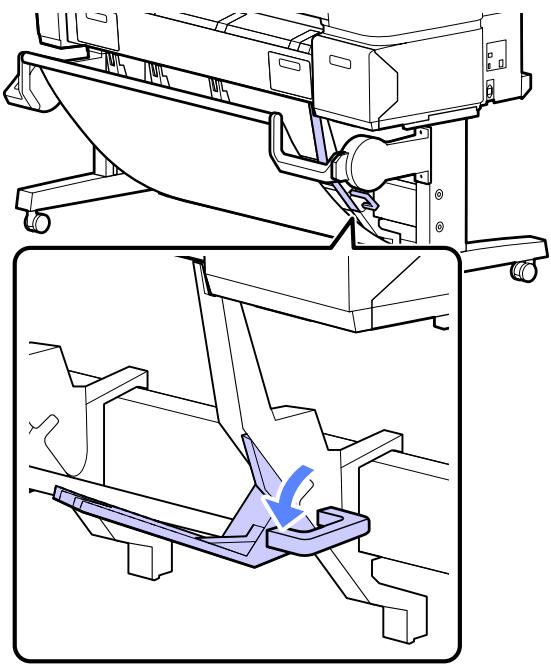

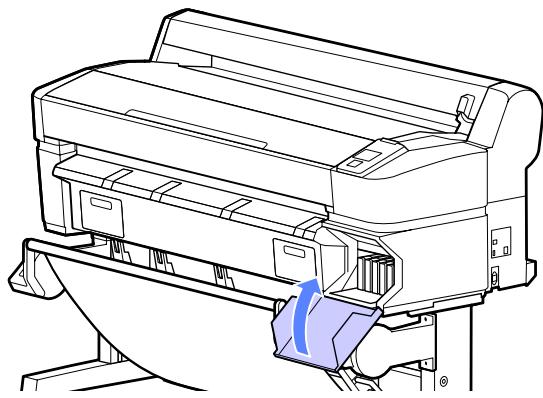

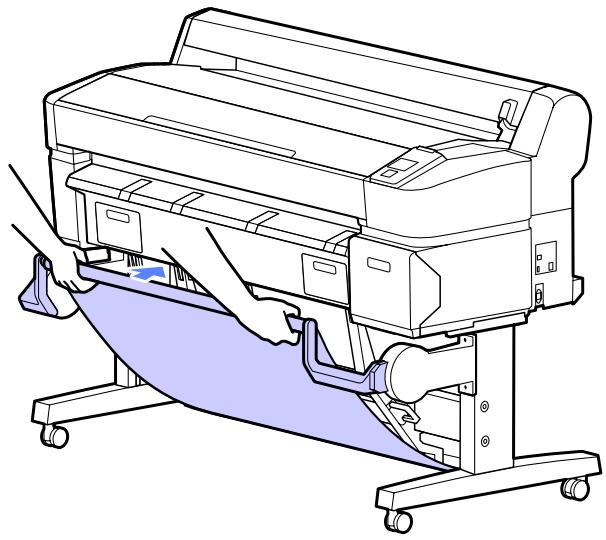

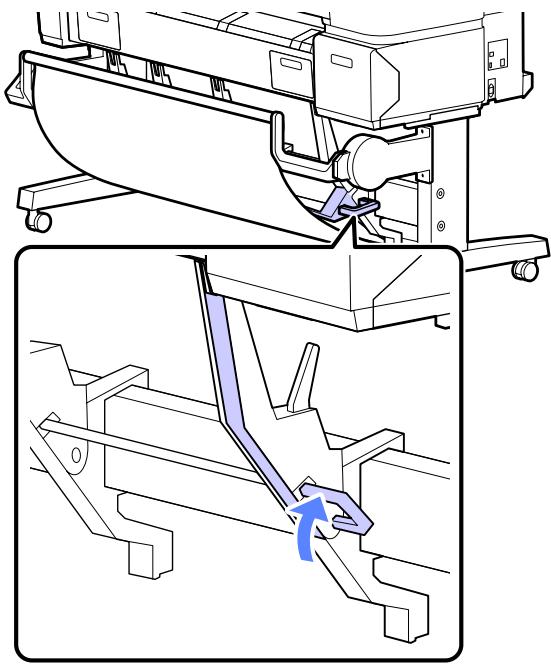

Utilisation du panier de sortie. . . . . . . . . . . . . . . . 40

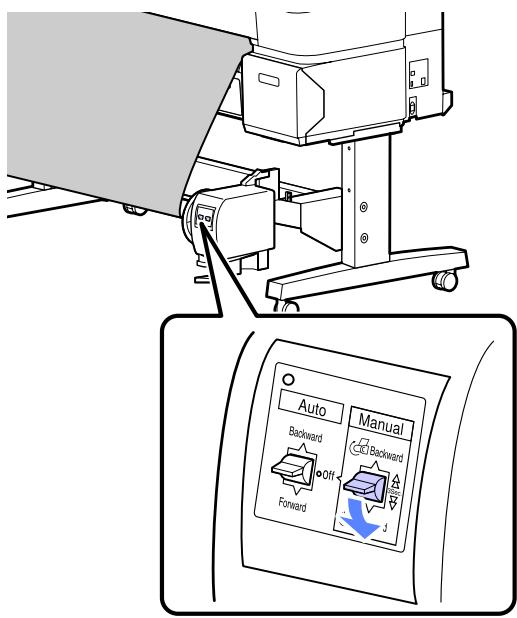

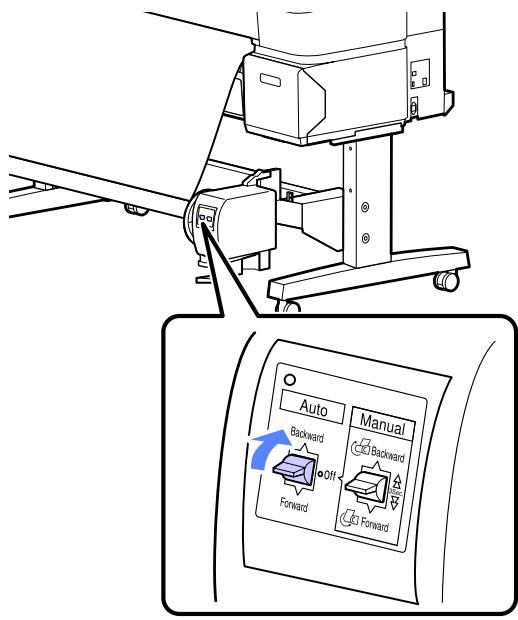

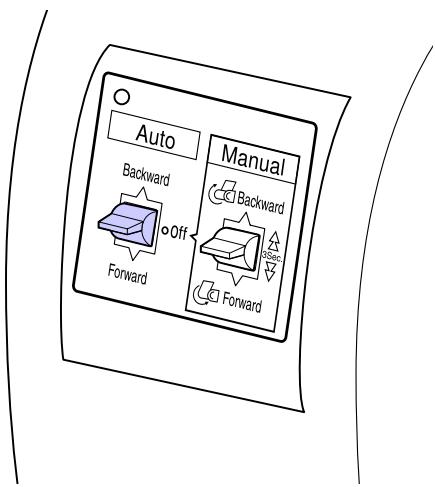

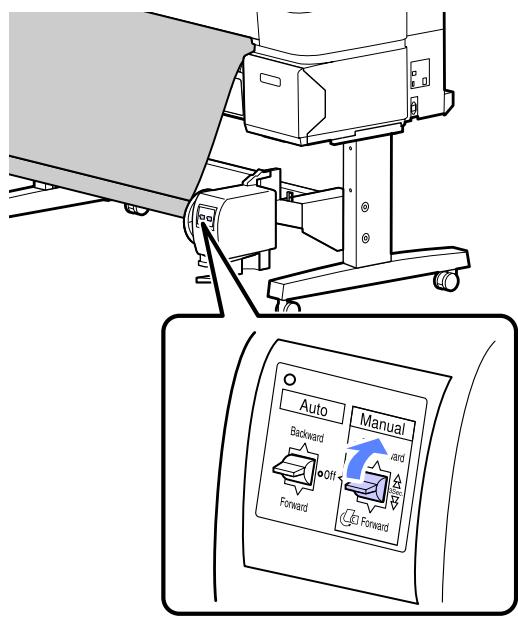

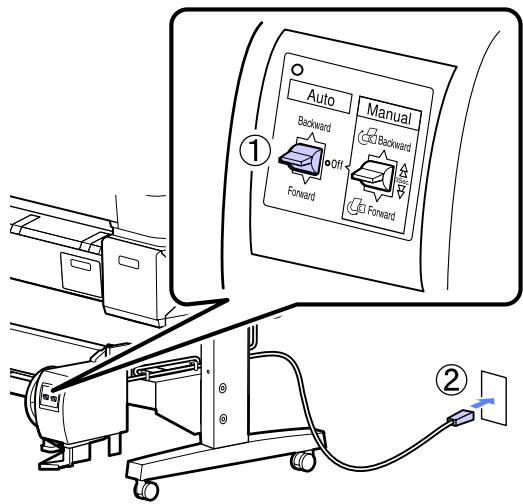

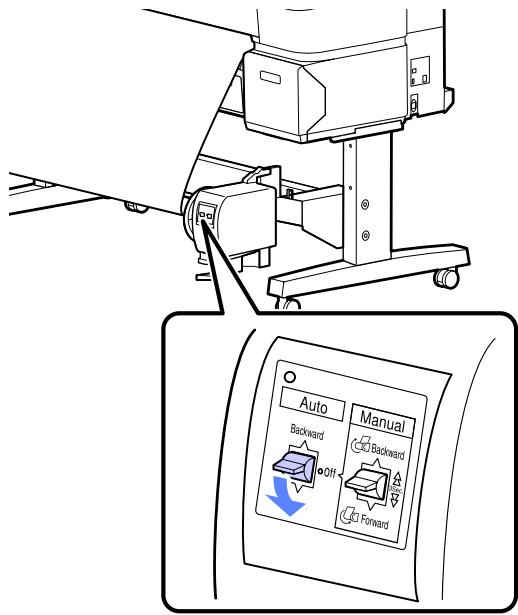

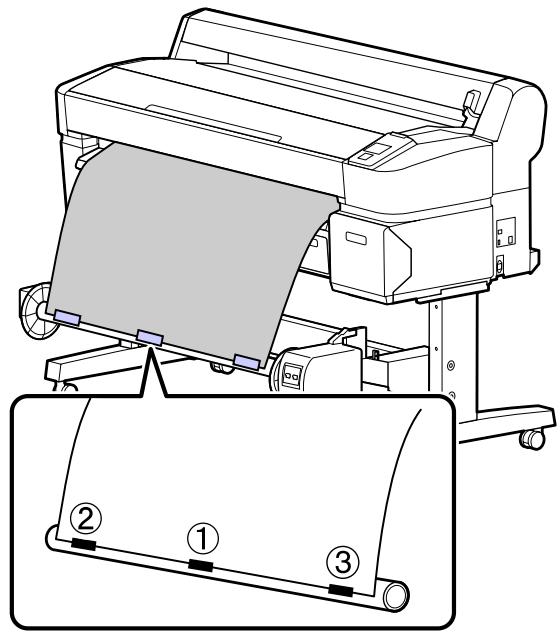

Utilisation de la bobine réceptrice automatique (SC-T7000 Series uniquement). 42

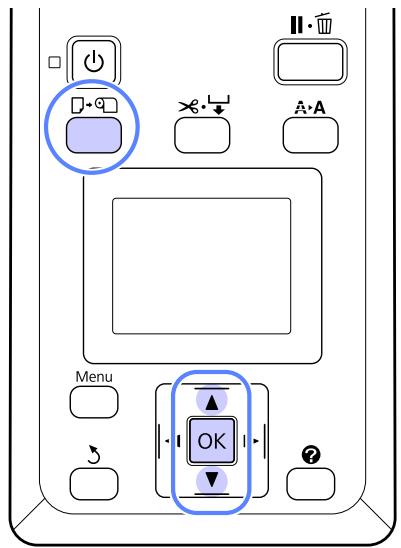

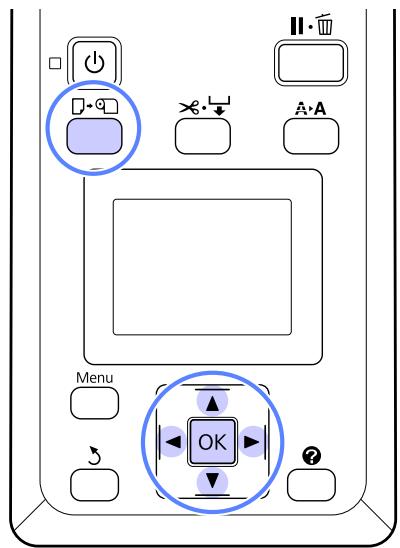

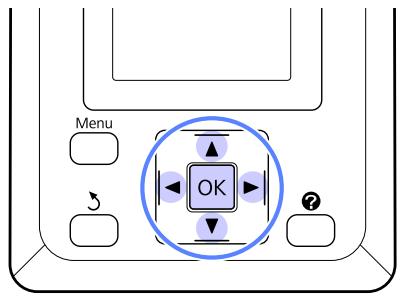

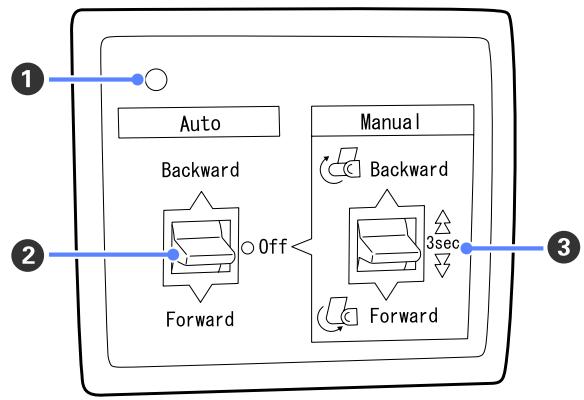

Utilisation du panneau de contrôle. . . . . . . . . . 42

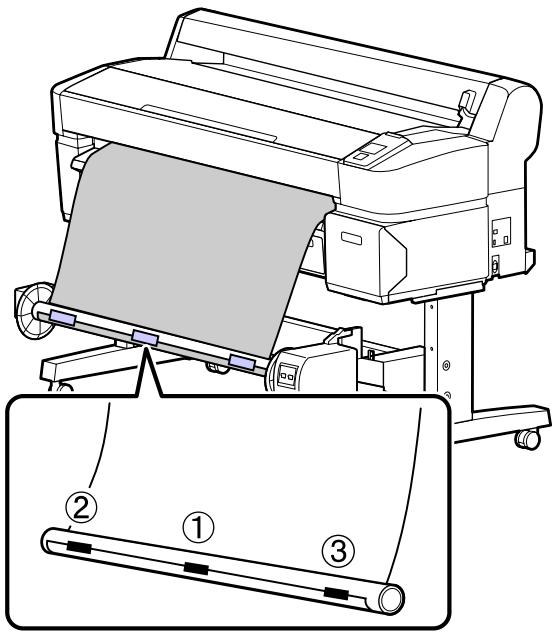

Fixation du papier. 43

Retrait du papier de la bobine réceptrice automatique. 46

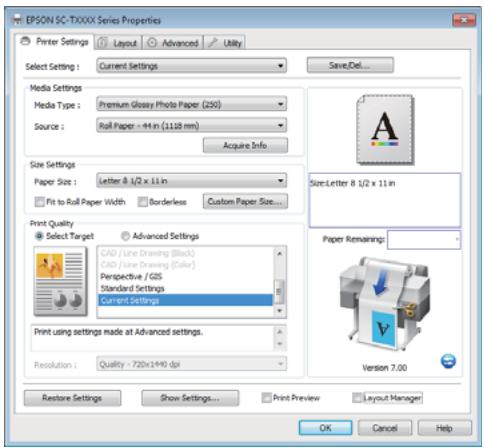

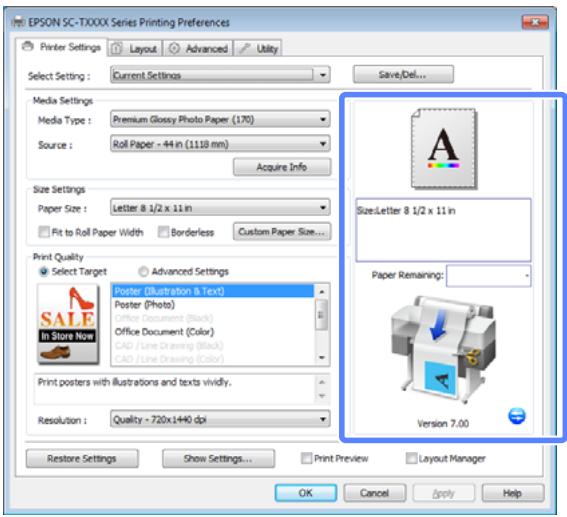

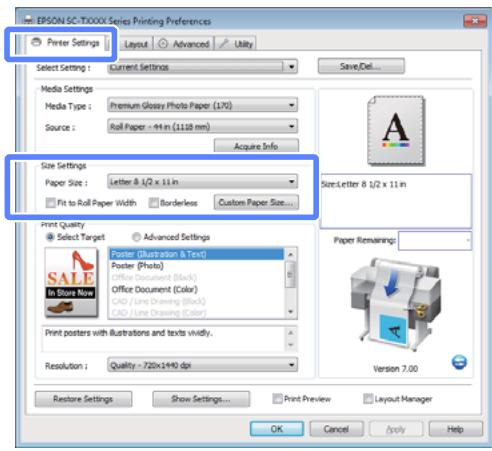

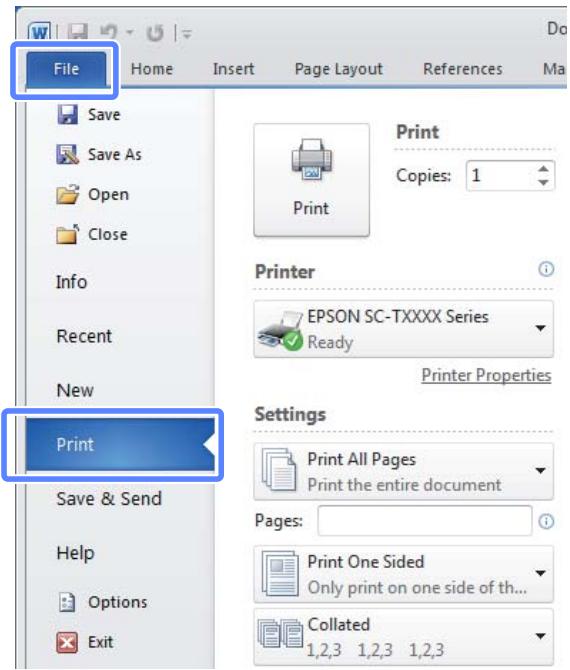

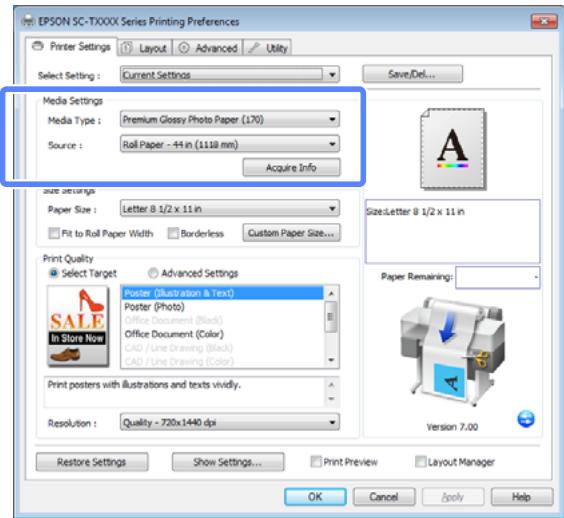

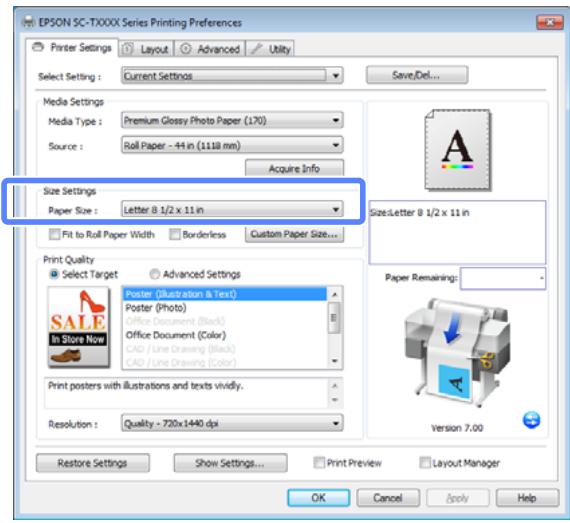

Méthodes d'impression de base (Windows)....47

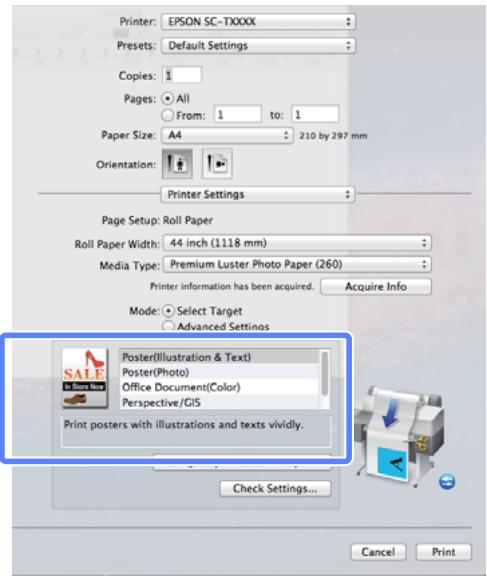

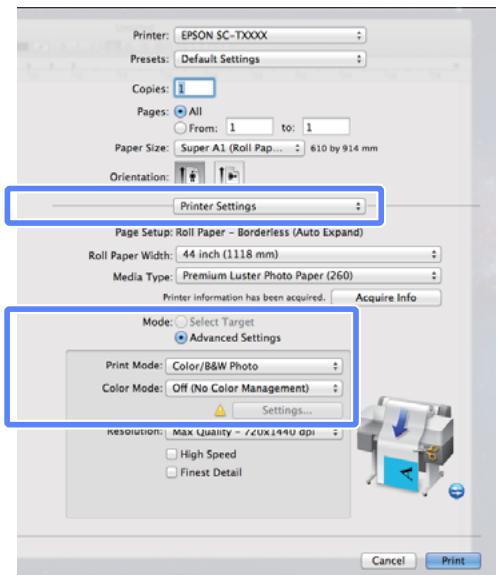

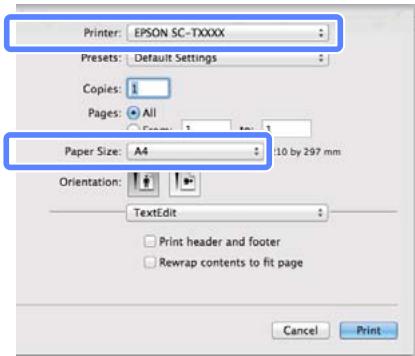

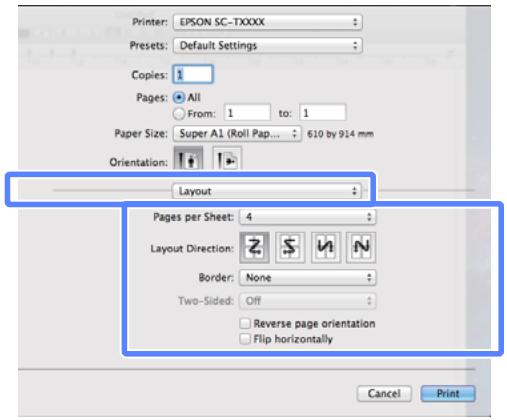

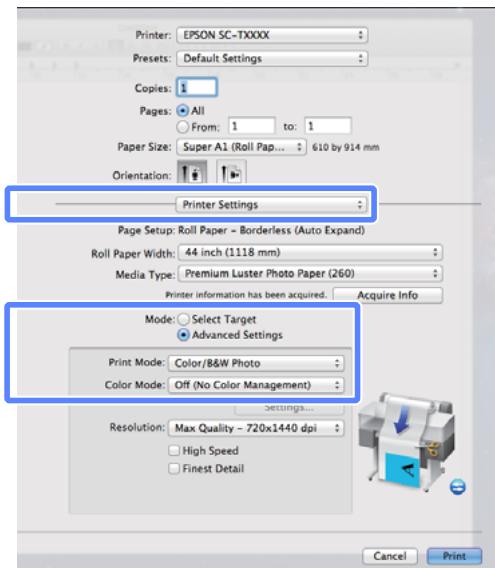

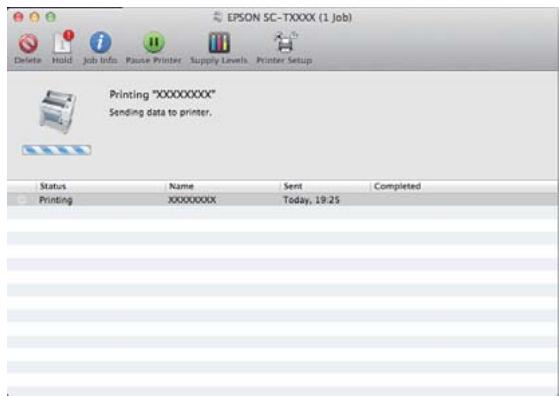

Méthodes d'impression de base (Mac OS X). . . . . . 50

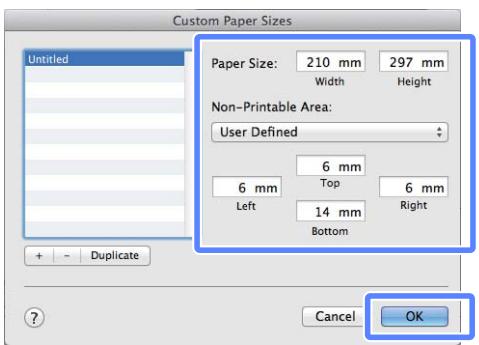

Zone imprimable....53

Zone imprimable du papier rouleau. . . . . . . . . 53

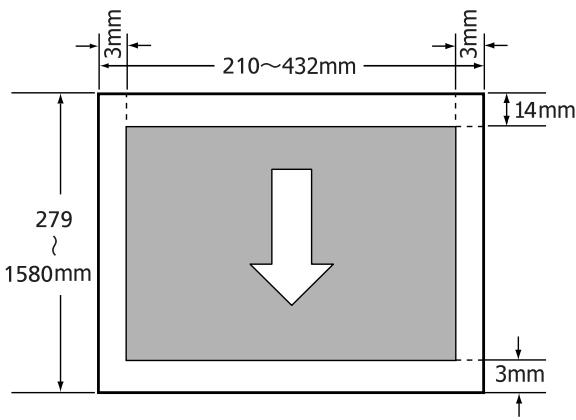

Zone imprimable des feuilles simples. . . . . . . . 54

Mise hors tension à l'aide de la fonction Gestion Alimentation. 54

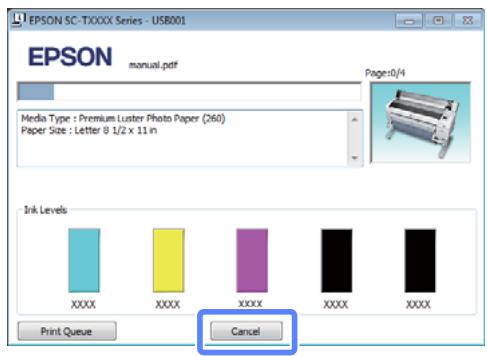

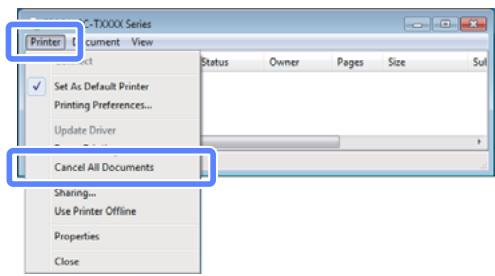

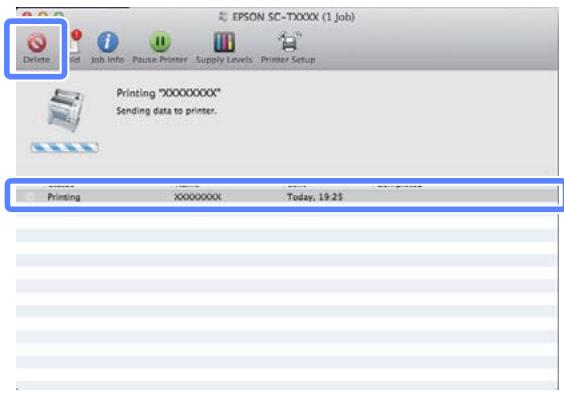

Annulation d'une impression. 55

Utilisation du disque dur en option

Rôle du disque dur. 57

Enregistrement des travaux d'impression sur le disque dur. 58

Consultation et impression des travaux d'impression conservés. 59

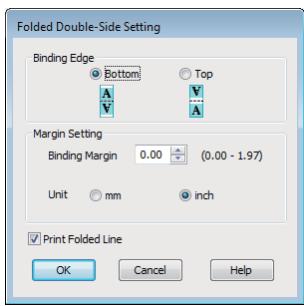

Autres façons d'imprimer

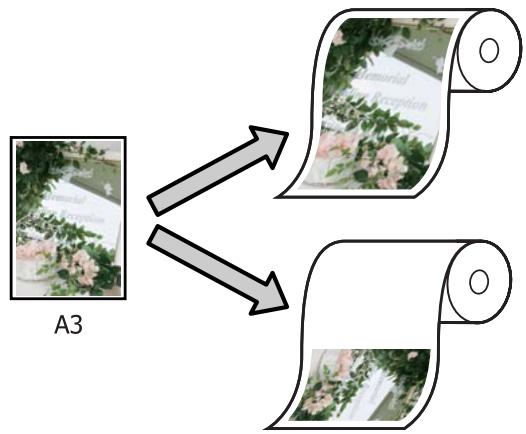

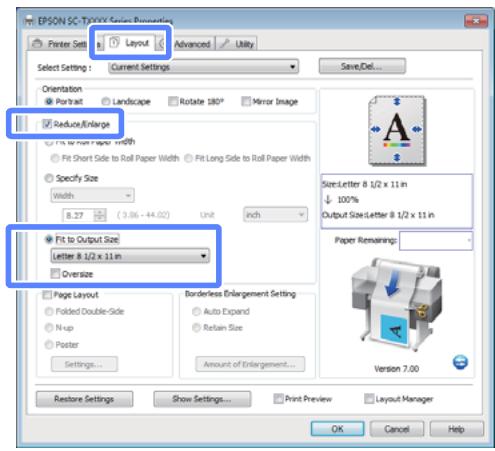

Agrandissements et bannières horizontales et verticales. 61

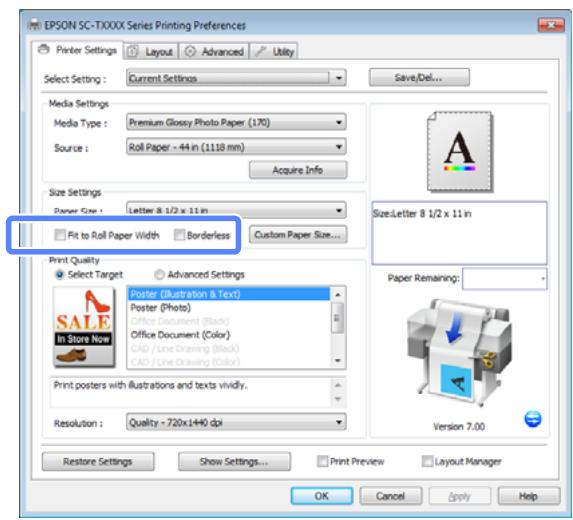

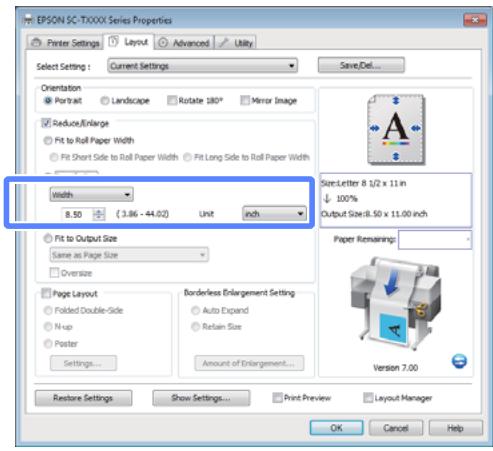

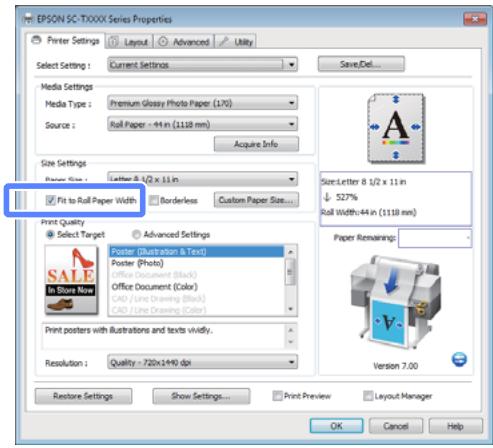

Adaptation de documents à la largeur du papier rouleau. 62

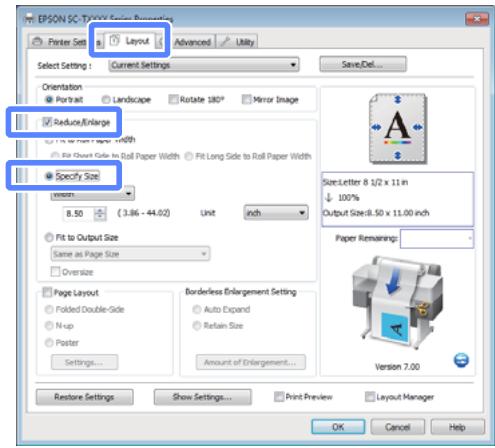

Choix d'un format d'impression. . . . . . . . . . . . 63

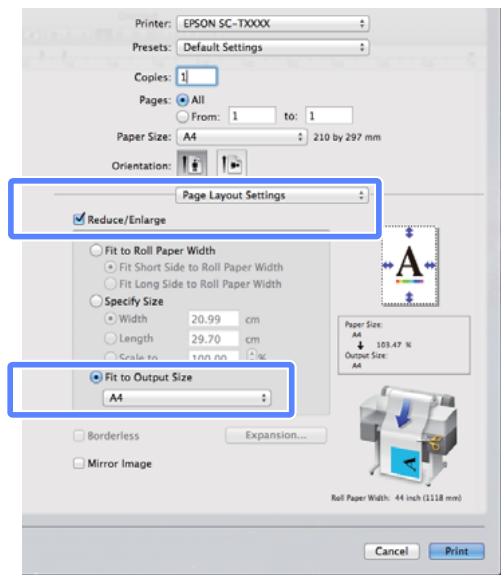

Adaptation de documents au format de sortie 64

Réalisation d'agrandissements avec un scanner. . . . 65

Connexion du scanner. 65

Réalisation d'agrandissements. . . . . . . . . . . . . . 66

Positionnement de documents sur le scanner 67

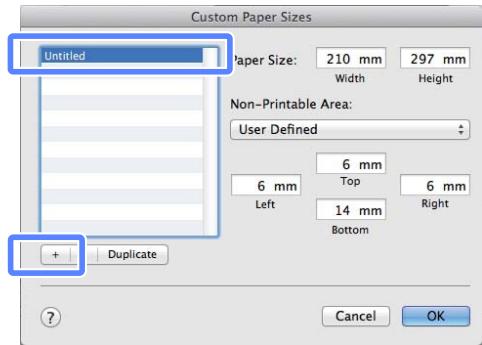

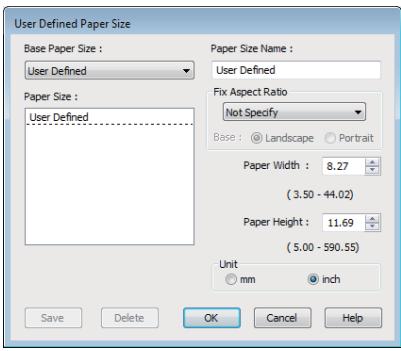

Impression dans des formats non standard. . . . . . . 68

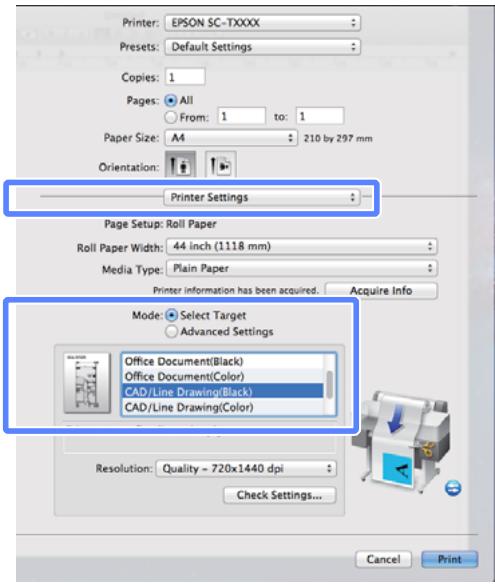

Impression de dessins CAO....70

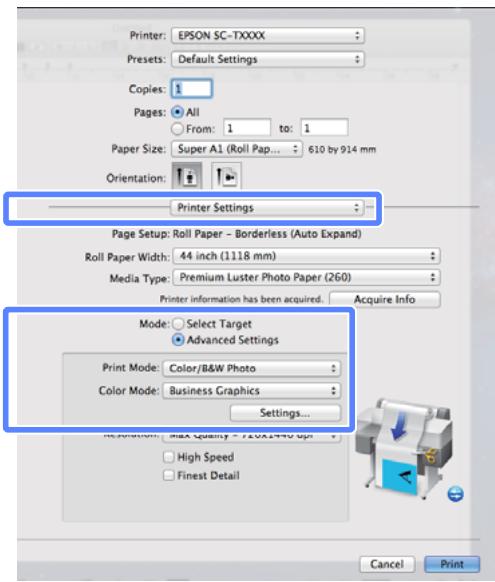

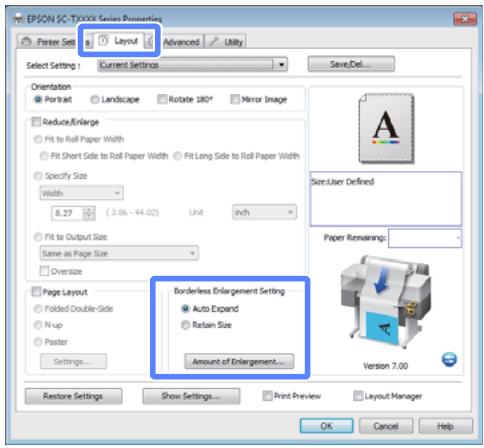

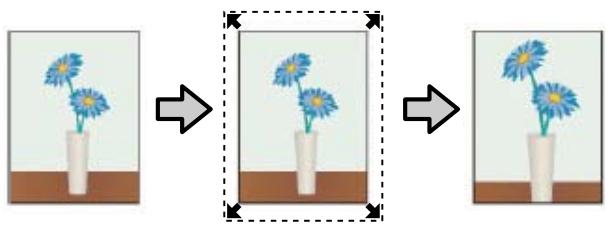

Impression sans marges. 71

Table des matières

Types de méthodes d'impression sans marges 71

Tailles de supports prises en charge pour l'impression sans marges. 72

À propos de la coupe de papier rouleau. . . . . . . 73

Configuration des procédures pour l'impression....74

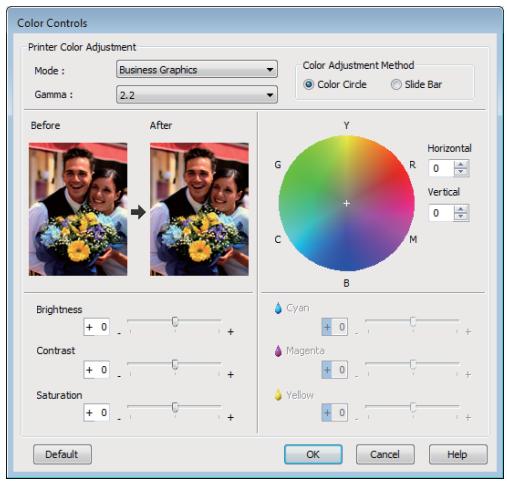

Correction des couleurs et impression. . . . . . . . . 76

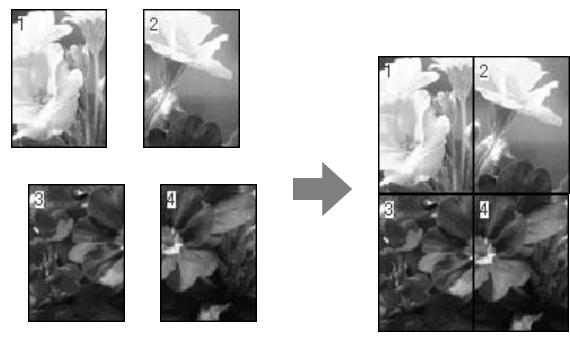

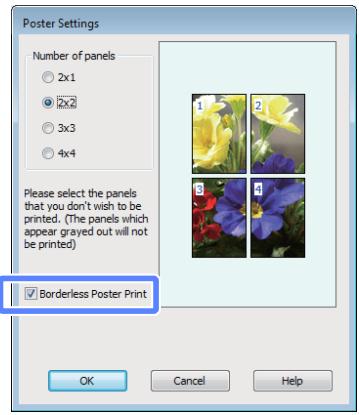

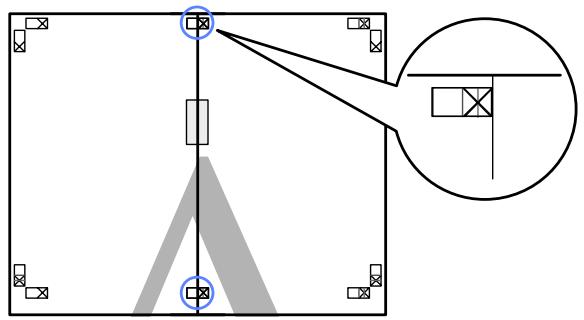

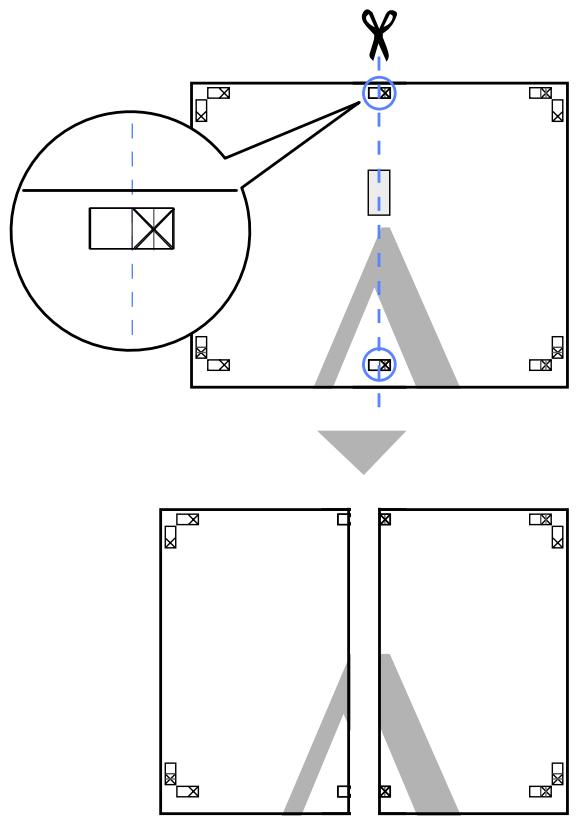

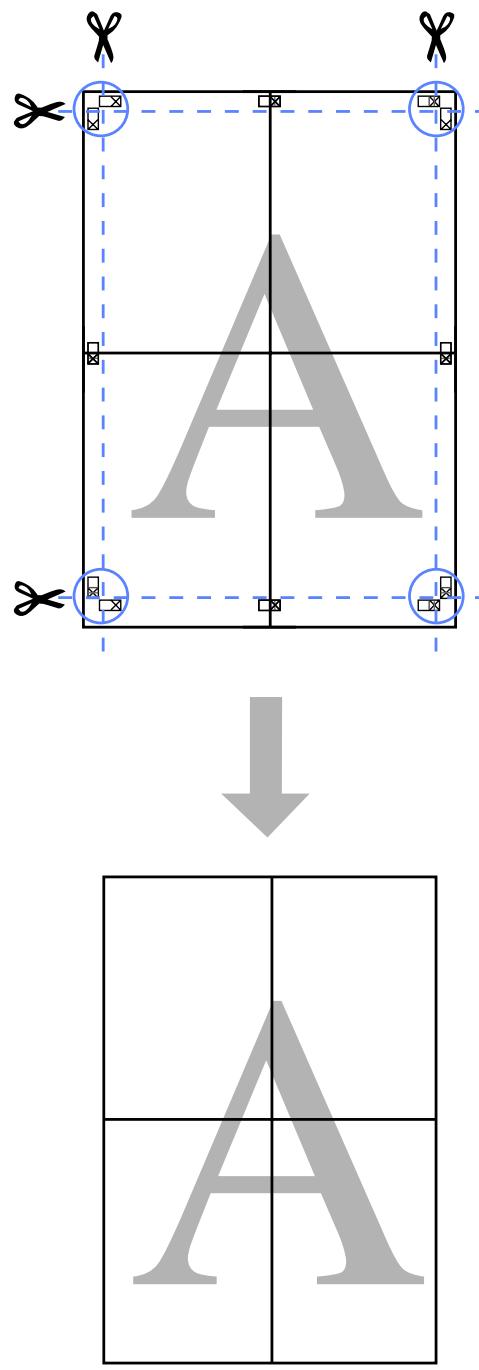

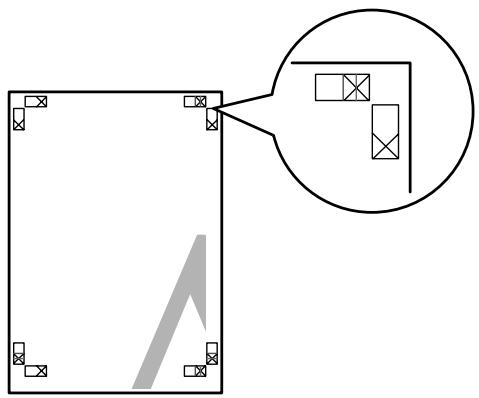

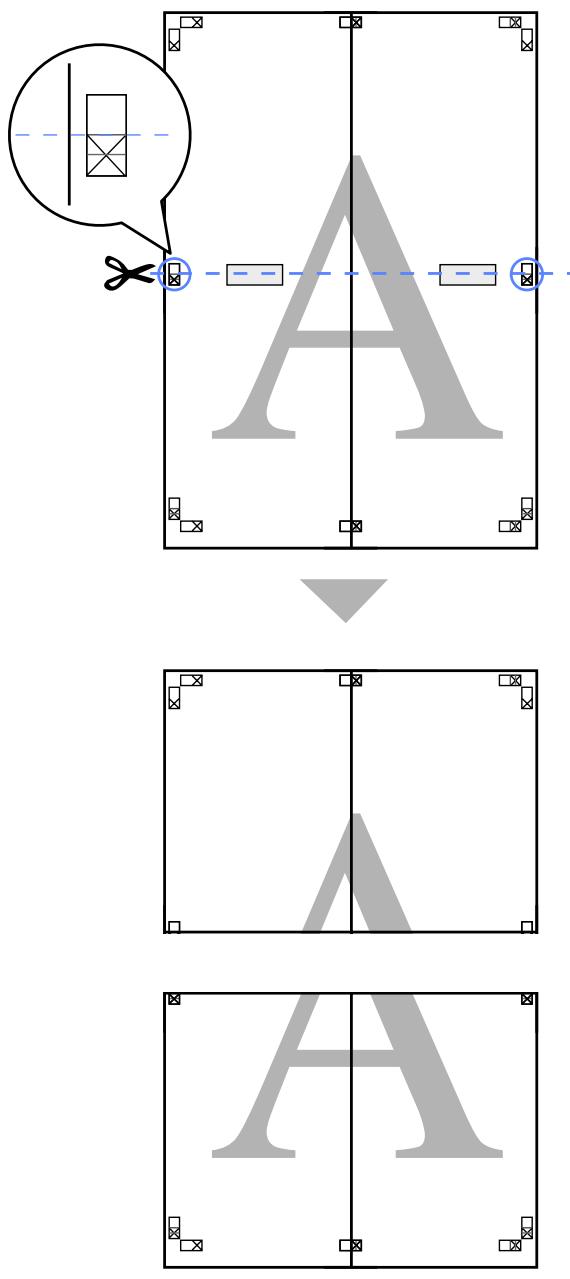

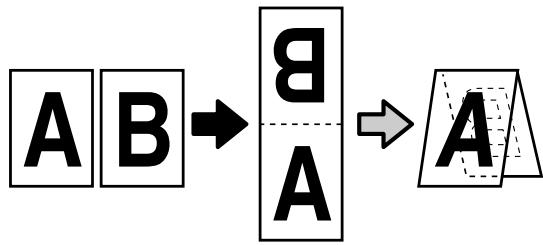

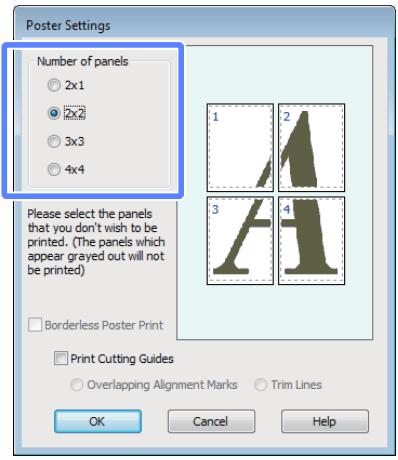

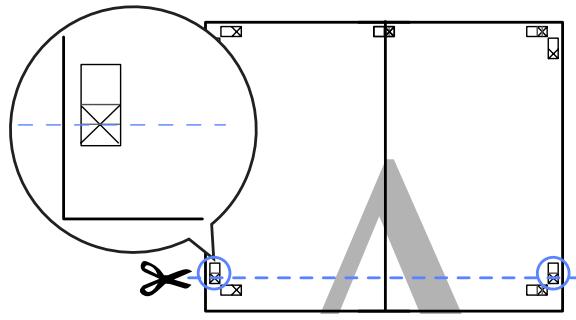

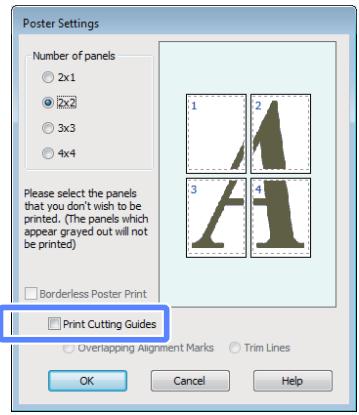

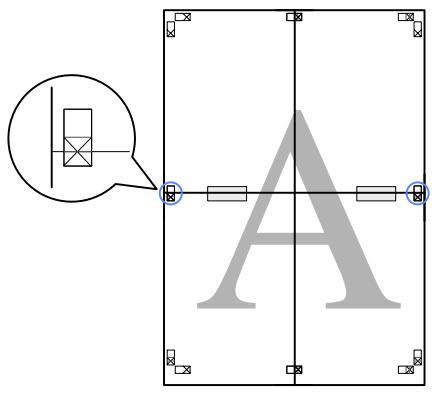

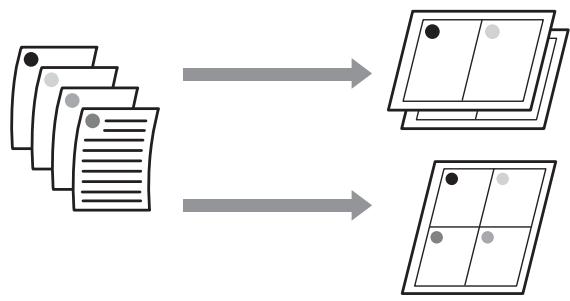

Impression multi-pages/poster. . . . . . . . . . . . . . . . 80

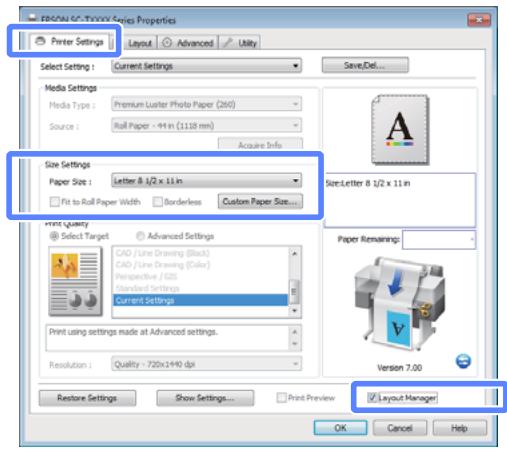

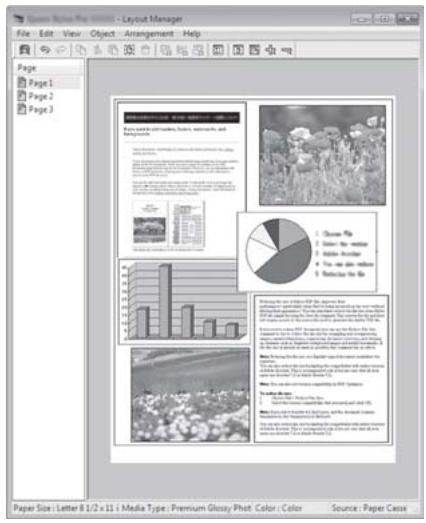

Impression de plusieurs documents (Gestionnaire de disposition)(Windows uniquement). 87

Configuration des procédures pour l'impression. 87

Enregistrement et rappel des paramètres. . . . . . 88

Impression avec gestion des couleurs

À propos de la gestion des couleurs. .....89

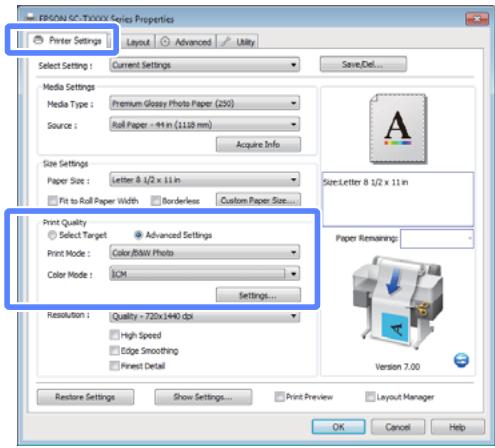

Paramètres d'impression avec gestion des couleurs. 90

Définition des profils. 90

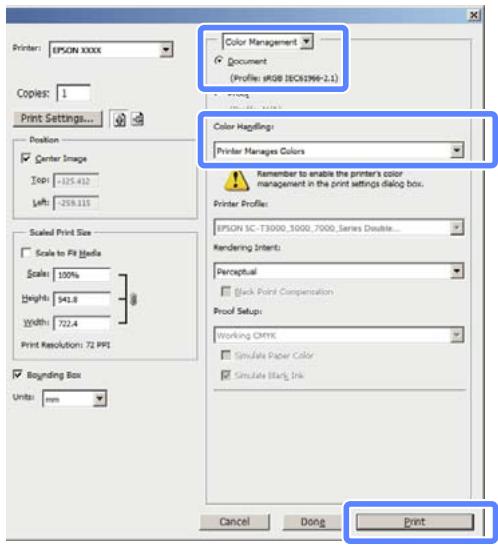

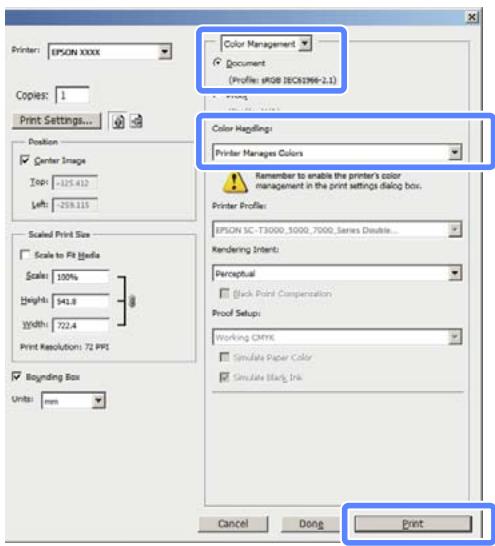

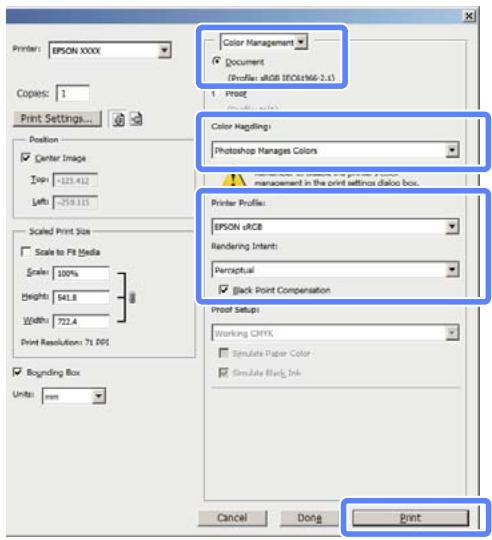

Configuration de la gestion des couleurs avec les applications. 91

Configuration de la gestion des couleurs à l'aide du pilote d'impression. 93

Impression avec gestion des couleurs par l'ICM hôte (Windows). 93

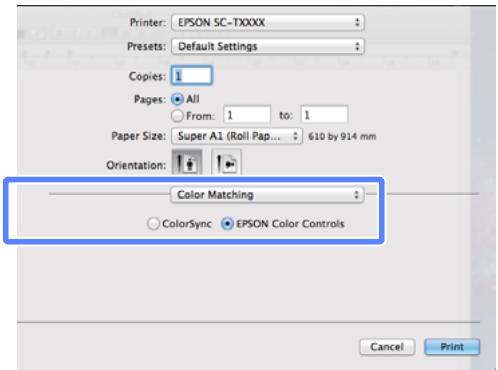

Impression avec gestion des couleurs par ColorSync (Mac OS X). 94

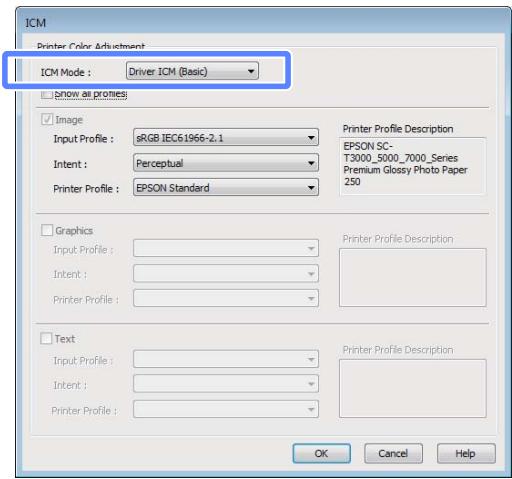

Impression avec gestion des couleurs par l'ICM pilote (Windows uniquement). . . . . . . . 94

Conseils d'utilisation du pilote d'impression (Windows)

Affichage de l'écran Configuration. . . . . . . . . . . . . 97

À partir de l'icône Imprimante. . . . . . . . . . . . . . . . 97

Affichage de l'aide. 98

Cliquez sur la touche Aide pour l'afficher. . . . . . 98

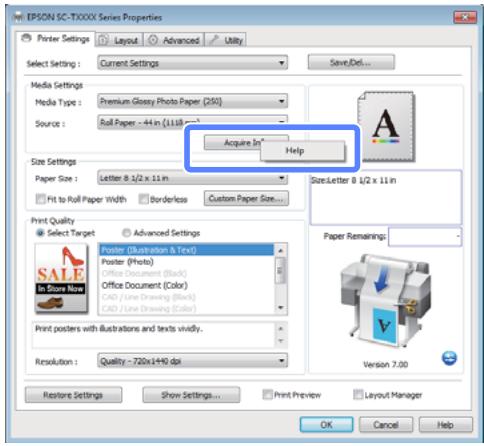

Cliquez avec le bouton droit de la souris sur l'élément que vous souhaitez consulter et afficher. 99

Personnalisation du pilote d'impression. ..... 99

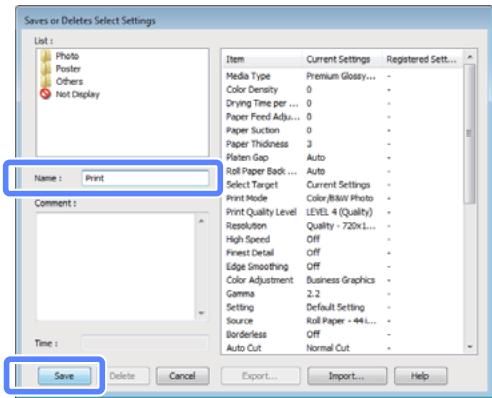

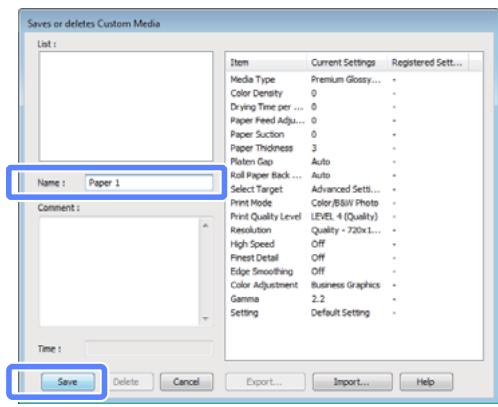

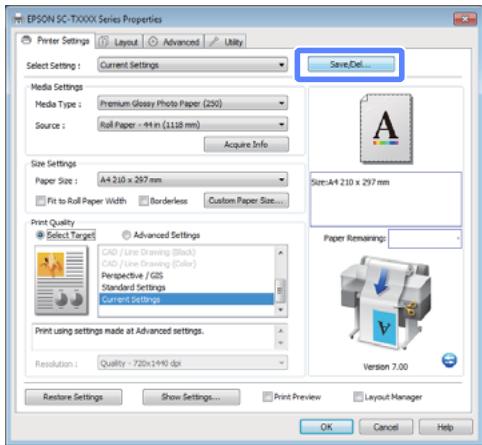

Enregistrement de divers paramètres en tant que paramètres de sélection. ..... 99

Ajout de types de supports. . . . . . . . . . . . . . . . 100

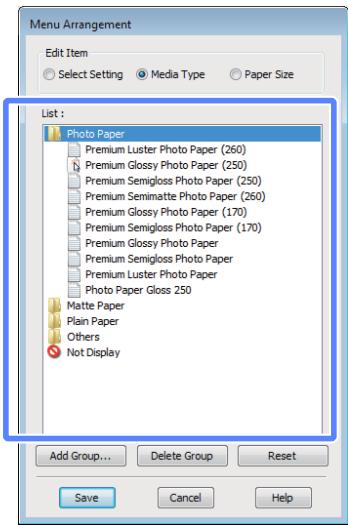

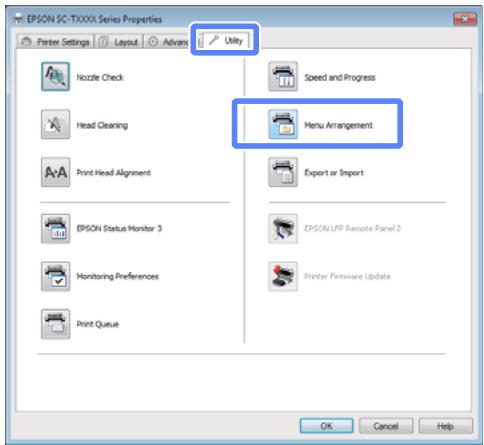

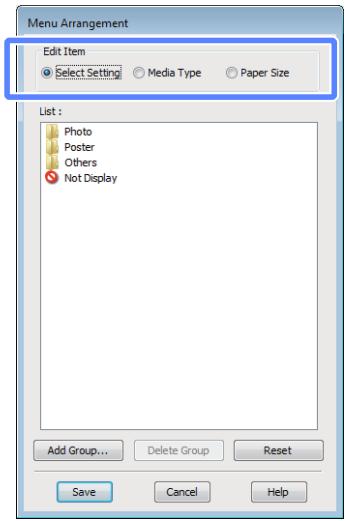

Réorganisation des éléments affichés. ..... 101

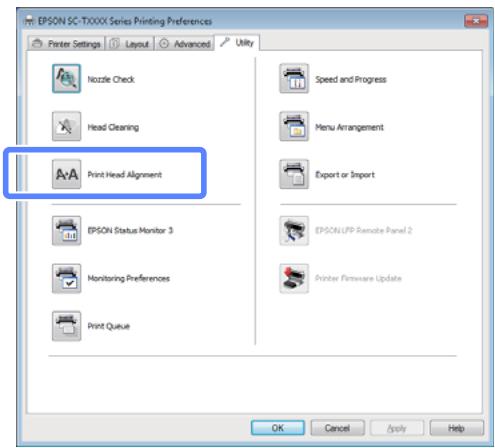

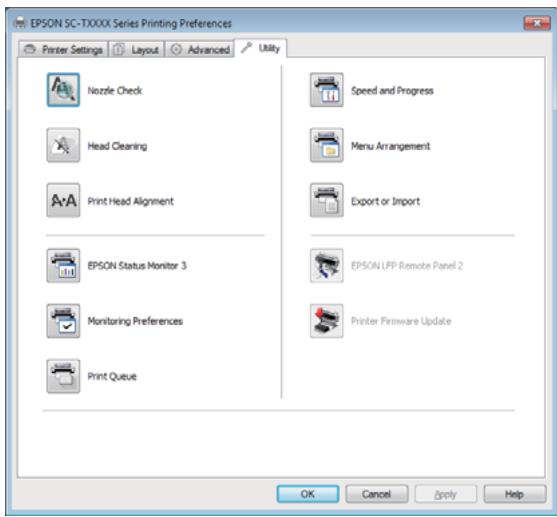

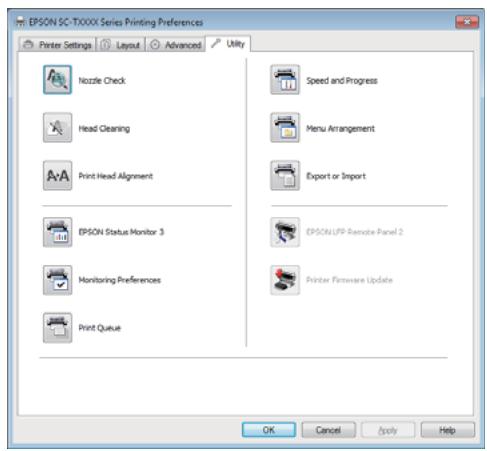

Présentation de l'onglet Utility (Utilitaire). . . . . . 102

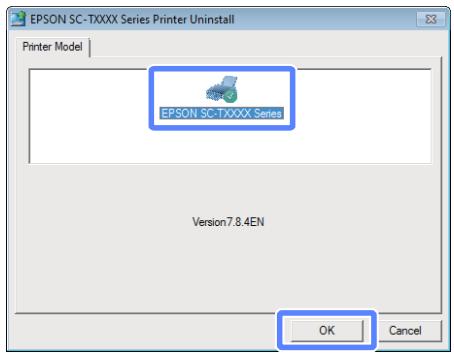

Désinstallation du pilote d'impression. . . . . . . . 104

Conseils d'utilisation du pilote d'impression (Mac OS X)

Affichage de l'écran Configuration. . . . . . . . . . . 105

Affichage de l'aide. 105

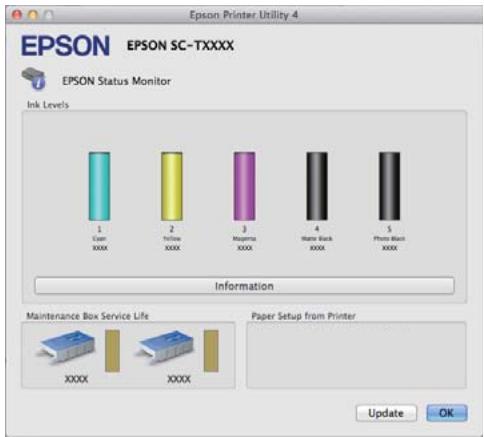

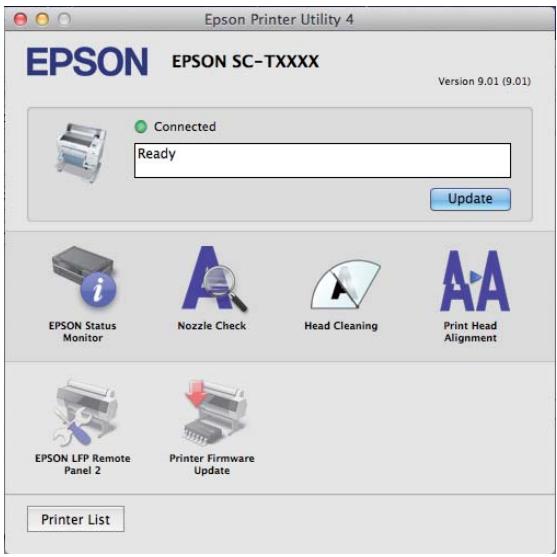

Utilisation de Epson Printer Utility 4. . . . . . . . . . 105

Démarrage de Epson Printer Utility 4 : . . . . . . 105

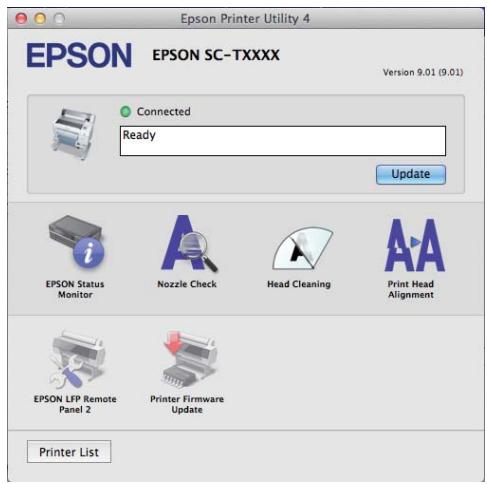

Fonctions de Epson Printer Utility 4. . . . . . . . . 106

Désinstallation du pilote d'impression. . . . . . . . 107

Suppression de EPSON LFP Remote Panel 2 107

Utilisation du menu du panneau de contrôle

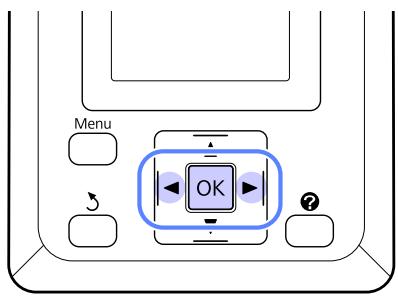

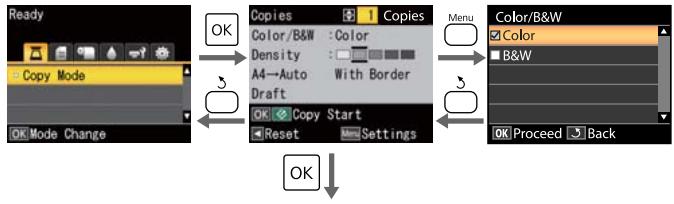

Opérations du menu. 108

Liste des menus....109

Description des menus. 113

Menu Travail d'impression. 113

Menu Papier. 114

Menu Maintenance. 117

Menu Configuration.... 118

Menu Copie agrandie. 124

Maintenance

Réglage de la tête d'impression. 126

Recherche de buses obstruées. . . . . . . . . . . . . 126

Nettoyage de la tête d'impression. . . . . . . . . . 127

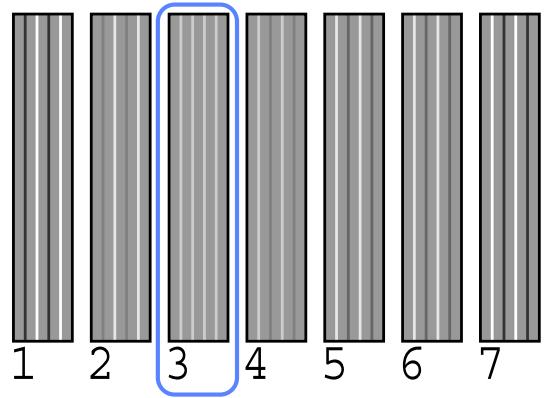

Limiter le désalignement de l'impression (Cartouche d'encre). 129

Remplacement des consommables. 131

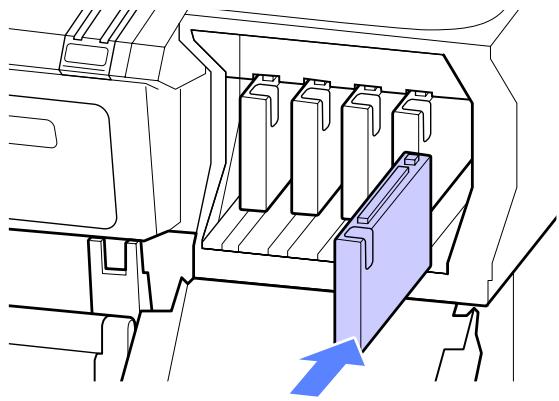

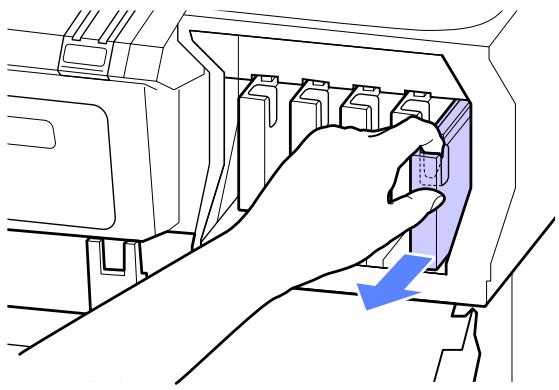

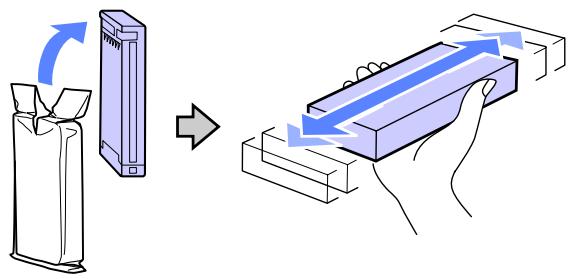

Remplacement des cartouches d'encre. . . . . . 131

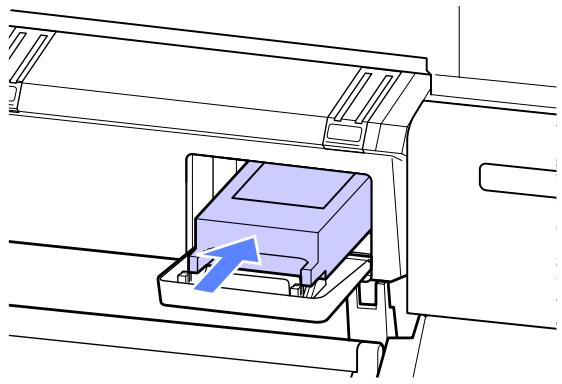

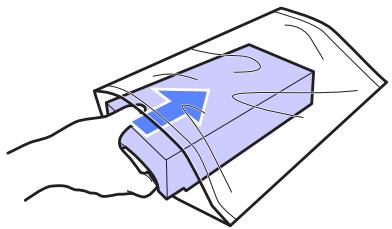

Remplacement du Bloc récupérateur d'encre 133

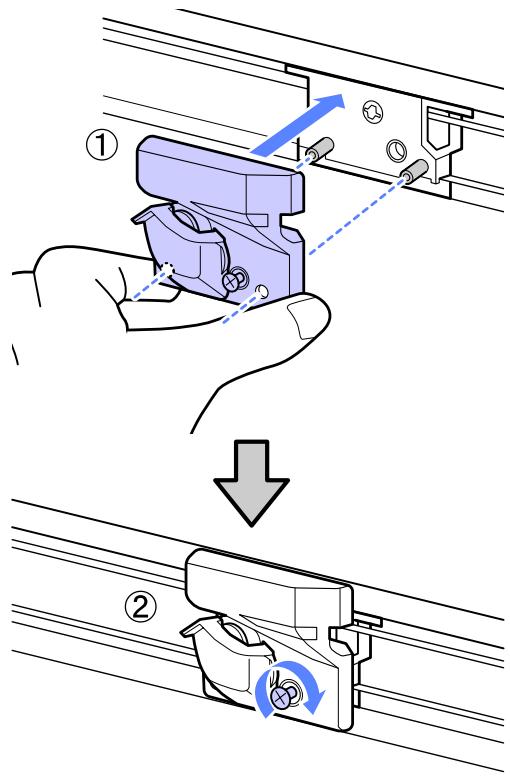

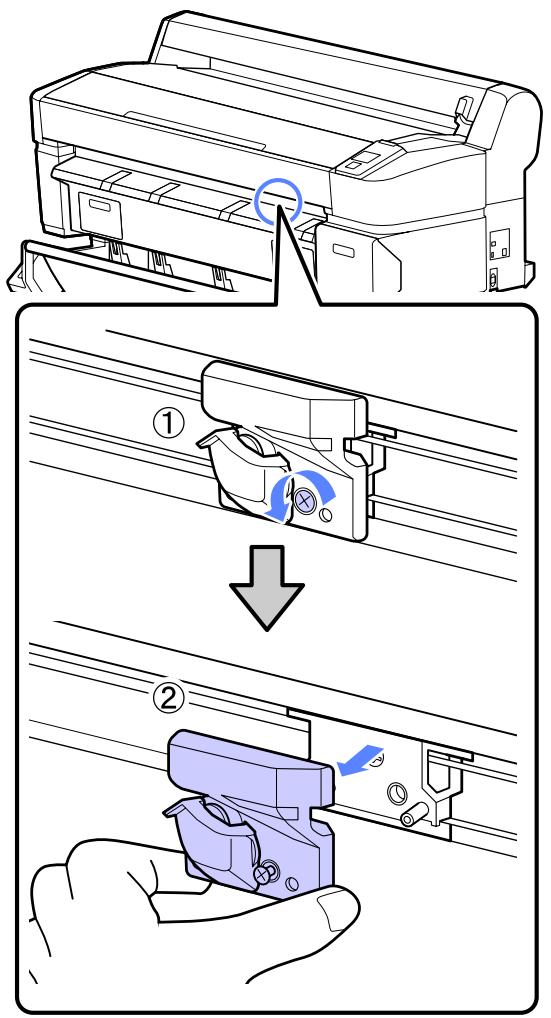

Remplacement du cutter.... 134

Nettoyage de l'imprimante. 136

Nettoyage de l'extérieur. 136

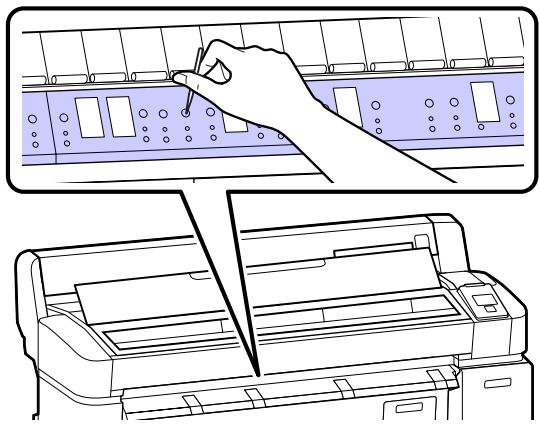

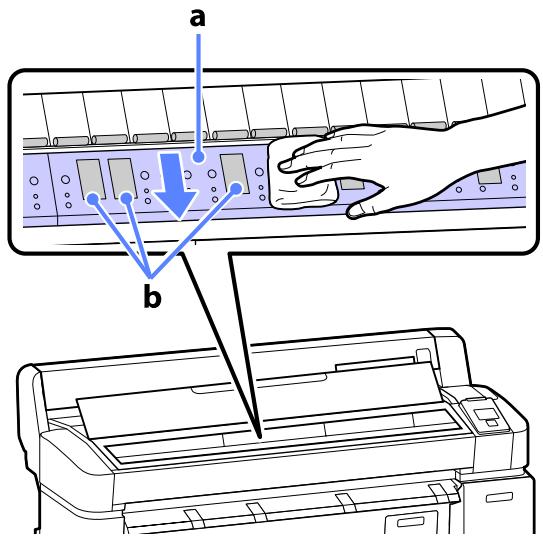

Nettoyage de l'intérieur. . . . . . . . . . . . . . . . . . . . . 136

Résolution des problèmes

Que faire quand un message s'affiche. . . . . . . . . 138

En cas d'appel de maintenance/demande d'entretien. 141

Table des matières

Dépannage. 142

Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas). ..... 142

L'imprimante émet un bruit identique à celui de l'impression, mais rien ne s'imprime. . . . . 144

L'impression ne répond pas à votre attente. . . . 144

Problèmes d'entraînement ou d'éjection. . . . . 148

Autres. 150

Annexe

Options et consommables. 152

Supports pris en charge. 154

Tableau des supports spéciaux Epson. ..... 154

Taille papier utilisable disponible dans le commerce....160

Avant d'imprimer sur des supports de marques autres que Epson. . . . . . . . . . . . . . . . 161

Remarques concernant le déplacement ou le transport de l'imprimante. 162

Avant tout déplacement ou transport. . . . . . . 162

Remarques concernant le transport. . . . . . . . 163

Après un déplacement ou transport. ..... 163

Configuration système requise. 163

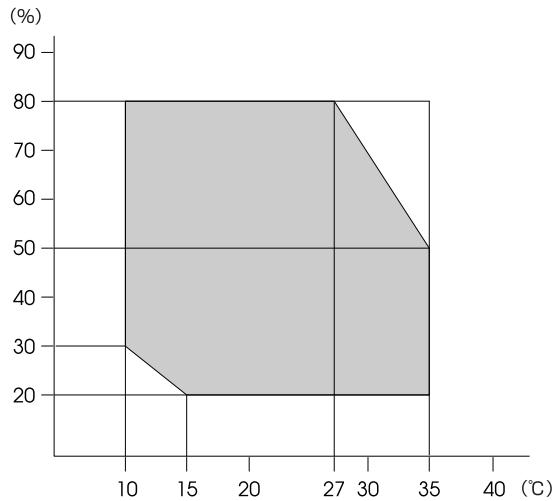

Tableau de spécifications. 164

Normes et conformité. 166

Assistance

Site Internet de l'assistance technique. . . . . . . . . 167

Contacter l'assistance Epson. 167

Avant de contacter Epson. 167

Assistance aux utilisateurs en Amérique du nord. 168

Assistance aux utilisateurs en Europe. . . . . . . 168

Assistance aux utilisateurs en Australie. ..... 168

Assistance aux utilisateurs à Singapour. . . . . . . 169

Assistance aux utilisateurs en Thaïlande. ..... 169

Assistance aux utilisateurs au Vietnam. . . . . . . 169

Assistance aux utilisateurs en Indonésie. . . . . 169

Assistance aux utilisateurs à Hong-Kong. . . . . 170

Assistance aux utilisateurs en Malaisie. ..... 171

Assistance aux utilisateurs en Inde. ..... 171

Assistance aux utilisateurs aux Philippines. . . . 171

Termes des licences logicielles

Licences logicielles Open Source. 173

Bonjour. 175

Autres licences logicielles. 180

Info-ZIP copyright and license. . . . . . . . . . . . . 180

Introduction

Introduction

Consignes importantes de sécurité

Avant d'utiliser l'imprimante, veuillez lire les consignes de sécurité. Veillez à respecter les avertissements et les instructions figurant sur l'imprimante.

Choix de l'emplacement de l'appareil

Placez l'imprimante sur une surface plate et stable, d'une taille supérieure aux dimensions de l'appareil. Celui-ci ne fonctionnera pas correctement s'il est incliné ou s'il se trouve sur une surface non horizontale.
- Évitez les emplacements soumis à des variations subites de température et d'humidité. Ne placez pas non plus l'imprimante sous la lumière directe du soleil, ni sous une forte source de lumière ou de chaleur.
☐ Évitez les emplacements soumis à des chocs et à des vibrations.
□ Protégez l'imprimante contre la poussière.
Placez l'imprimante près d'une prise murale facilement accessible.

Installation de l'appareil

□ Ne bloquez pas et ne couvrez pas les ouvertures du boîtier.
N'insérez aucun objet dans les emplacements ou fentes de l'imprimante. Faites attention à ne pas répandre de liquide sur l'appareil.
Le cordon d'alimentation est prévu pour cet appareil uniquement. Son utilisation avec un autre matériel comporte un risque d'incendie ou de décharge électrique.

Connectez l'imprimante à des prises correctement mises à la terre. Evitez l'utilisation d'autres prises sur le même circuit que les copieurs ou les systèmes d'air conditionné qui nécessitent une mise sous tension et hors tension régulièrement.
- Évitez les prises électriques contrôlées par des interrupteurs muraux ou des minuteurs automatiques.
Placez l'ensemble du système informatique loin des sources possibles d'interférences électromagnétiques, telles que les haut-parleurs ou les bases des téléphones sans fil.
Utilisez uniquement une source d'alimentation du type indiqué sur l'étiquette du produit.
Utilisez uniquement le cordon d'alimentation fourni avec le produit. L'utilisation d'un autre cordon comporte un risque d'incendie ou de décharge électrique.
N'utilisez pas un cordon d'alimentation endommagé ou effiloché.
Si vous utilisez une rallonge, vérifiez que l'ampérage des appareils reliés à cette rallonge n'excède pas l'ampérage du cordon. Assurez-vous aussi que l'ampérage total de tous les appareils branchés sur la prise murale n'excède pas la valeur autorisée pour cette prise.
□ N'essayez pas de réparer vous-même l'appareil.
☐ Débranchez toujours l'appareil et adressez-vous au personnel d'entretien qualifié dans les situations suivantes :
Le cordon d'alimentation ou la prise est endommagé(e), du liquide a pénétré dans l'imprimante, l'imprimante est tombée ou le boîtier est endommagé, l'imprimante ne fonctionne pas normalement ou vous constatez des variations importantes de performance.
Pour une utilisation de l'appareil en Allemagne, observez les consignes suivantes :
Pour assurer une protection contre les courts-circuits et les surtensions, vous devez installer dans le bâtiment un disjoncteur de 10 ou de 16 ampères.

Introduction

En cas de dommages au niveau de la prise, remplacez l'ensemble du cordon ou contactez un électricien qualifié. Si la prise contient des fusibles, assurez-vous de les remplacer par des fusibles identiques.

Utilisation de l'appareil

□ Ne mettez pas votre main dans l'imprimante et ne touchez pas les cartouches d'encre pendant l'impression.
□ Ne retirez pas les têtes d'impression à la main, vous risquez d'endommager l'appareil.
Éteignez toujours l'appareil avec la touche Marche/Arrêt du panneau de contrôle. Lorsque vous appuyez sur cette touche, le témoin Alimentation clignote brièvement, puis s'éteint. Ne débranchez pas le cordon d'alimentation et n'éteignez pas l'imprimante tant que le témoin Alimentation n'a pas fini de clignoter.

Manipulation des cartouches d'encre

☐ Gardez les cartouches hors de portée des enfants et n'ingérez pas l'encre.
Si vous avez de l'encre sur la peau, lavez-vous à l'eau et au savon. En cas de contact avec les yeux, rincez-les abondamment avec de l'eau.
□ Avant d'installer la nouvelle cartouche d'encre, agitez-la d'avant en arrière horizontalement avec des mouvements de cinq centimètres environ 15 fois en cinq secondes.
Utilisez la cartouche d'encre avant la date imprimée sur l'emballage.
Pour de meilleurs résultats, utilisez les cartouches dans un délai d'un an à compter de leur installation.
☐ Ne démontez pas les cartouches d'encre et n'essayez pas de les remplir à nouveau. Ce faisant, vous risqueriez d'endommager la tête d'impression.
☐ Ne touchez pas la puce du circuit imprimé située sur le côté de la cartouche. Ceci pourrait avoir une incidence sur le bon fonctionnement de l'appareil et sur l'impression.

La puce de cette cartouche d'encre conserve un certain nombre d'informations relatives à la cartouche, tel que l'état de la cartouche d'encre, autorisant ainsi le retrait et la réinsertion de la cartouche librement. Cependant, à chaque fois que vous insérez la cartouche, vous consommez un peu d'encre car l'imprimante procède automatiquement à un contrôle de fiabilité.
Si vous retirez une cartouche en vue de la réutiliser plus tard, protégez la zone d'alimentation de l'encre contre la poussière et la saleté, et stockez la cartouche dans le même environnement que l'appareil. Un clapet protège l'orifice d'alimentation de l'encre, ce qui évite d'avoir à installer un bouchon ou un couvercle, mais veillez à ce que l'encre ne tache pas les éléments en contact avec la cartouche. Ne touchez pas l'orifice d'alimentation de l'encre ni la zone située autour.

Remarque sur ce guide

Signification des symboles

Avertissement :

Les Avertissements sont des consignes à observer pour éviter toute blessure corporelle.

Attention:

Les messages d’attention sont des consignes à observer pour éviter tout dommage à ce produit ou toute blessure corporelle.

Important :

Les Remarques contiennent des informations importantes sur le fonctionnement de ce produit.

Remarque :

Les Conseils contiennent des informations utiles ou supplémentaires sur le fonctionnement de ce produit.

Introduction

Illustrations

Sauf mention contraire, les images de la présente documentation illustrent le modèle SC-T7000 Series.

Versions de système d'exploitation

Dans cette documentation, les abréviations suivantes sont utilisées.

Windows fait référence à Windows 7, Vista et XP.

Windows 7 fait référence aux versions Édition familiale, Édition familiale premium, Professionnel, et Édition intégrale.
Windows Vista fait référence aux versions Édition Familiale Basique, Édition Familiale Premium, Professionnel, Business N et Édition intégrale.
Windows XP fait référence aux versions Édition familiale, Professionnel 64 et Professionnel.

Macintosh fait référence à Mac OS X.

☐ Mac OS X fait référence à Mac OS X 10.5.8 ou aux versions ultérieures.

Éléments de l'imprimante

Partie avant

① Capot de l'imprimante

Ouvrez ce capot lorsque vous nettoyez l'imprimante ou retirez des bourrages papier.

② Support pour carton poster

Lorsque vous imprimez sur de carton poster, soulevez ce support pour placer le carton dessus. Ce support fait en sorte que le carton poster soit correctement entraîné.

« Chargement et retrait de carton poster » à la page 34

3 Capots du Boîtier Maintenance

Ouvrez ces capots lorsque vous remplacez le Maintenance Box (Bloc récupérateur d'encre).

Certains modèles disposent uniquement du capot droit.

« Remplacement du Bloc récupérateur d'encre » à la page 133

Introduction

4 Panier de sortie

Les documents imprimés sont collectés dans ce panier pour éviter qu'ils ne se salissent ou ne se froissent.

Il peut accueillir jusqu'à 20 feuilles de papier ordinaire imprimé en mode trait.

Le socle optionnel 24" (61 cm) du modèle SC-T3000 Series est livré avec un panier de sortie.

« Utilisation du panier de sortie » à la page 40

5 Roulettes

Chaque pied est équipé de deux roulettes. En règle générale, les roulettes restent verrouillées une fois l'imprimante en place.

6 Guides d'empilement

Sélectionnez un guide en fonction de la taille du support déposé dans le panier de sortie.

« Utilisation du panier de sortie » à la page 40

7 Levier du guide d'empilement

Permet de choisir un guide d'empilement.

8 Couvercle de cartouches

À ouvrir pour le remplacement des cartouches d'encre.

« Remplacement des cartouches d'encre » à la page 131

9 Cartouches d'encre

Installez toutes les cartouches d'encre dans chaque logement.

10 Entrée CA

Connectez ici le câble d'alimentation fourni.

11 Port d'option

Utilisez ce port lorsque vous connectez le scanner en vue de réaliser des agrandissements ou lorsque vous ajoutez une bobine réceptrice automatique en option.

« Réalisation d'agrandissements avec un scanner » à la page 65

« Utilisation de la bobine réceptrice automatique (SC-T7000 Series uniquement) » à la page 42

12 Port LAN

Permet de connecter le câble LAN.

13 Témoin de données

L'état de la connexion réseau et la réception de données sont indiqués par un voyant allumé ou clignotant.

Allumé : Connecté.

Clignotant : Réception de données.

14 Témoin d'état

La couleur indique la vitesse de transmission réseau.

Éteint : 10Base-T

Introduction

Rouge : 100Base-T

Vert : 1000Base-T

15 Port USB

Permet de connecter le câble USB.

16 Panneau de contrôle

« Utilisation du panneau de contrôle » à la page 42

17 Témoin d'alerte

Ce voyant s'éclaire ou clignote lorsqu'une erreur se produit.

Allumé ou : Une erreur s'est produite. L'illumination ou le clignotement du voyant varie selon le type clignotant d'erreur. Le panneau de contrôle affiche une description de l'erreur.

Éteint : Pas d'erreur.

18 Plateau pour rouleau

Lorsque vous chargez un papier rouleau, déposez-le sur le plateau et fixez les adaptateurs.

« Chargement du papier rouleau » à la page 26

19 Guides pour adaptateurs

Guides de fixation du papier rouleau. Déplacez le rouleau le long de ces guides pour le fixer au support d'adaptateur.

« Chargement du papier rouleau » à la page 26

20 Levier de verrouillage du rouleau

Levier qui permet de verrouiller le papier rouleau en place une fois qu'il est fixé au support d'adaptateur.

21 Support d'adaptateur

L'adaptateur de papier rouleau est placé dans ce support une fois le papier rouleau fixé.

22 Fente d'alimentation du papier

La fente dans laquelle le papier rouleau et les feuilles de papier simples sont alimentées lors de l'impression.

Les feuilles de papier simples doivent être insérées une à une.

23 Tête d'impression

Projette l'encre via des buses haute densité tout en se déplaçant vers la gauche et la droite pour imprimer.

24 Capot du papier rouleau

Capot destiné à protéger le papier rouleau. Devrait être fermé lors de l'utilisation de l'imprimante, sauf au moment de charger ou de retirer le papier rouleau.

25 Guide d'éjection du papier

Guide le papier à la sortie de l'imprimante jusque dans la panier de sortie.

Adaptateur de papier rouleau

Utilisez l'adaptateur de papier rouleau fourni lorsque vous chargez du papier rouleau dans l'imprimante.

« Chargement du papier rouleau » à la page 26

1 Levier de verrouillage de l'adaptateur

Soulevez-le pour déverrouiller l'adaptateur, abaissez-le pour le verrouiller. Déverrouillez l'adaptateur pour y fixer le papier rouleau et verrouillez-le une fois le rouleau en place.

② Levier de format

Positionnez le levier en fonction de la taille du mandrin du rouleau.

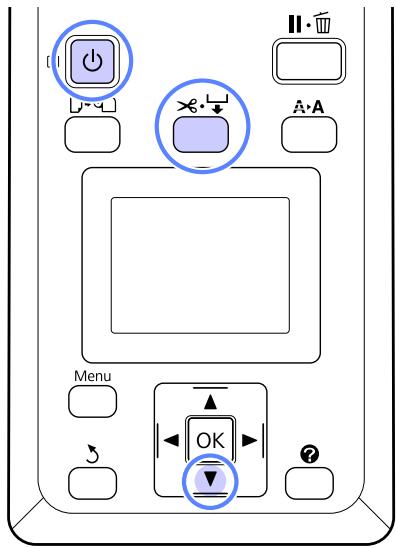

Panneau de contrôle

① Touche ⏻ (Marche/Arrêt)

Met l'imprimante sous ou hors tension.

② Témoin ⏻ (témoin Alimentation)

L'état de fonctionnement de l'imprimante est indiqué par un témoin allumé ou clignotant.

Allu- : L'imprimante est sous tension. mé

Cli- : L'imprimante reçoit des données, nettoie gno- les têtes d'impression ou effectue d'autres tant opérations pendant la procédure d'arrêt.

Éteint: L'imprimante est hors tension.

3 Touche □·(touche Charger/Retirer du papier)

Introduction

Une pression sur cette touche affiche le menu Rempl/retirer papier. Vous pouvez obtenir des instructions de chargement ou de retrait du papier en mettant en surbrillance Éjecter le papier ou le type de papier chargé et en appuyant sur la touche OK. Suivez les instructions qui s'affichent à l'écran pour charger ou retirer le papier.

4 Écran

Affiche l'état de l'imprimante, les menus, les messages d'erreur et autres informations. « Affichage de l'écran » à la page 14

5 Touche Menu

Affiche le menu de l'onglet sélectionné dans l'écran. « Utilisation du menu du panneau de contrôle » à la page 108

6 Touche ↗ (Précédent)

Si vous appuyez sur cette touche pendant que des menus sont affichés, vous remontez d'un niveau dans la hiérarchie de menus. « Opérations du menu » à la page 108

⑦ Touches ◀/▶ (Gauche/Droite)

Utilisez ces touches pour sélectionner des onglets. L'onglet sélectionné est mis en surbrillance et le contenu de la zone d'informations est actualisé en fonction de l'onglet sélectionné.
« Affichage de l'écran » à la page 14
Si des menus sont affichés, ces boutons peuvent être utilisés pour positionner le curseur ou effacer des caractères lorsque vous saisissez du texte pour des éléments tels que le Nom réglage ou l'Adresse IP.

8 Touches ▲/▼ (Haut/Bas)

Lorsque des menus sont affichés, ces touches servent à mettre des éléments ou options en surbrillance. « Opérations du menu » à la page 108

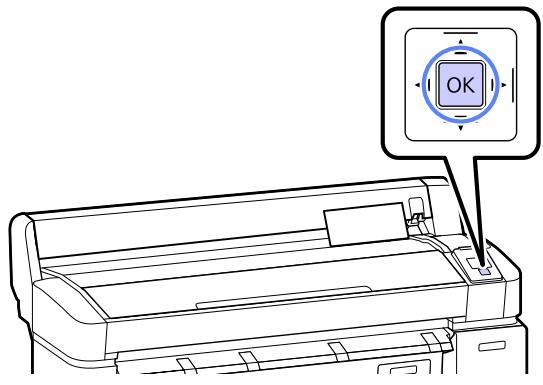

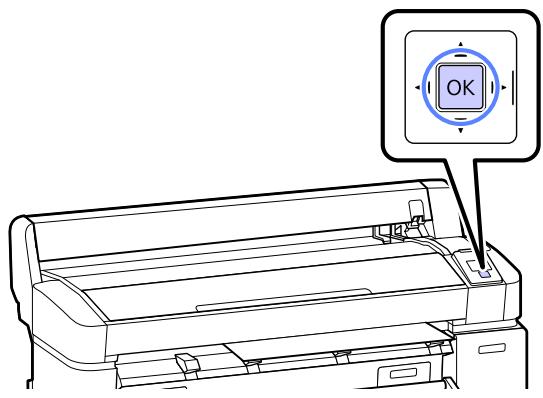

9 Bouton OK

☐ Affiche le menu de l'onglet sélectionné dans l'écran. Cette touche ne peut pas être utilisée pour afficher des menus lorsque l'onglet est sélectionné.
« Utilisation du menu du panneau de contrôle » à la page 108
Lorsque des menus sont affichés et qu'un élément est mis en surbrillance, une pression sur cette touche affiche le sous-menu de l'élement en surbrillance.
Si vous appuyez sur ce bouton pendant qu'un paramètre est sélectionné dans le Menu, ce paramètre est activé ou exécuté.

10 Touche ? (Aide)

Sauf lorsqu'une impression est en cours, une pression sur cette touche affiche le menu Aide. Mettez un élément en surbrillance et appuyez sur la touche OK pour consulter l'aide de l'élément en surbrillance.

⑪ Touche A▶A (Maintenance)

Affiche le menu Maintenance, utilisé pour contrôler les buses et nettoyer les têtes.

« Réglage de la tête d'impression » à la page 126

12 Touche II·(touche Pause/Annuler)

L'imprimante passe en mode Pause si vous appuyez sur cette touche pendant l'impression. Pour annuler le mode Pause, appuyez à nouveau sur le bouton II ou sélectionnez Annuler Pause sur l'écran puis appuyez sur la touche OK. Pour annuler les travaux d'impression en cours de traitement, sélectionnez Annuler Le Travail sur l'écran puis appuyez sur le bouton OK.
Si vous appuyez sur ce bouton alors qu'un menu ou l'aide est affiché, le menu ou l'aide se ferme et l'imprimante revient à l'état Prêt.

Cette touche n'est utilisée qu'avec le papier rouleau. Si vous chargez des feuilles simples ou du carton poster dans l'imprimante, cette touche est inactive.
□ Elle sert à couper manuellement le papier rouleau à l'aide de la coupeuse intégrée.

« Méthode de coupe manuelle » à la page 30

Si aucune impression n'est en cours et si du papier rouleau est chargé dans l'imprimante, vous pouvez charger du papier à l'avance en appuyant d'abord sur cette touche puis sur la touche ▼. Appuyez sur la touche ▲ pour rembobiner. Maintenez la touche ▼ enfoncée pour charger jusqu'à 3 m de papier. Maintenez la touche ▲ enfoncée pour rembobiner le papier sur 20 cm.

Lorsque vous utilisez la touche ▲ pour rembobiner le papier rouleau, le papier s'arrête lorsque la fin du rouleau atteint la position de début d'impression. Relâchez la touche puis appuyez de nouveau dessus pour reprendre.

Affichage de l'écran

Affiche l'état, le fonctionnement et les messages d'erreur de l'imprimante.

« Que faire quand un message s'affiche » à la page 138

② Zone d'affichage des onglets/informations

La zone d'affichage des onglets/informations contient les six onglets indiqués ci-dessous.

Utilisez les touches ◀/▶ pour sélectionner un onglet.

Des informations sur l'onglet sélectionné s'affichent dans la zone d'affichage des informations.

: Onglet Files d'attente d'impression

Cet onglet affiche l'état du travail d'impression et sert à accéder au menu Travail d'impression.

Zone d'affichage des informations

La zone d'affichage de l'onglet File d'attente d'impression affiche le nom du travail d'impression en cours.

Si un disque dur (en option) est installé, elle indique également le nombre de travaux en attente, le cas échéant.

Le fait d'appuyer sur la touche OK ou la touche Menu lorsque cet onglet est sélectionné affiche le menu Travail d'impression.

Important :

Le clignotement de l'icône indique que le disque dur en option échange des données avec un autre appareil. Ne débranchez pas le cordon d'alimentation et n'éteignez pas l'imprimante tant que l'icône clignote. Si vous le faites, vous risquez d'endommager les données sur le disque dur.

Introduction

: Onglet Papier

Cette onglet indique le type de papier présent dans l'imprimante et permet d'accéder au menu Papier.

Zone d'affichage des informations

La zone d'affichage de l'onglet Papier indique la Source et le Media Type (Support). Lorsque du papier rouleau est utilisé, sa largeur est également indiquée. De plus, si vous sélectionnez Oui pour Papier rouleau restant, la quantité de papier restant est indiquée. Lorsque la longueur passe sous la valeur sélectionnée pour Alerte restante, une icône apparaît au-dessus de l'icône de l'onglet et une alerte telle que celle indiquée ci-dessous s'affiche pour prévenir que le rouleau est presque vide.

Le fait d'appuyer sur la touche OK ou la touche Menu lorsque cet onglet est sélectionné affiche le menu Papier.

« Menu Papier » à la page 114

: Onglet Encre

L'onglet Encre indique l'état de l'encre.

Zone d'affichage des informations

La zone d'affichage des informations de l'onglet Encre contient des icônes qui indiquent l'état de l'encre et le niveau d'encre restant estimé. Les icônes varient de la façon suivante lorsque le niveau d'encre est faible ou lorsqu'une erreur se produit.

Normal

Avertissement ou er- reur

1 Indicateurs d'état

L'état de la cartouche d'encre est indiqué comme suit.

: Pas d'erreur. La hauteur de l'indicateur varie en fonction de la quantité d'encre restante dans la cartouche.
: Le niveau d'encre est faible. Vous devez préparer une nouvelle car-touche d'encre.
: La cartouche d'encre est vide. Vous devez la remplacer par une neuve.
: Une erreur s'est produite. Vérifiez le message à l'écran et corrigez l'erreur.
Cartouche non authentique.
Epson recommande d'utiliser des cartouches d'encre de marque Epson et ne peut garantir la qualité ou la fiabilité des encres non authentiques.

2 Codes de couleur d'encre

C : Cyan

Y : Yellow (Jaune)

M : Magenta

MK : Matte Black (Noir Mat)

PK : Photo Black (Noir Photo)

: Onglet Maintenance

L'onglet Maintenance indique l'état du Maintenance Box (Bloc récupérateur d'encre) et permet d'afficher le menu Maintenance.

Zone d'affichage des informations

La zone d'affichage des informations de l'onglet Maintenance indique l'état du Maintenance Box (Bloc récupérateur d'encre) et une approximation de l'espace restant dans le Maintenance Box (Bloc récupérateur d'encre). Les icônes varient comme suit pour indiquer des erreurs ou avertir lorsque le Boîtier Maintenance est proche de sa fin de vie.

Introduction

Normal

Avertissement ou er- reur

1 Indicateurs d'état

L'état du Maintenance Box (Bloc récupérateur d'encre) est indiqué de la façon suivante :

Pas d'erreur. La hauteur de l'indicateur correspond à l'espace restant.

Le Maintenance Box (Bloc récupérateur d'encre) est proche de sa fin de vie. Vous devez préparer un nouveau Boîtier Maintenance.

Le Boîtier Maintenance est proche de sa fin de vie. Remplacez le Boîtier Maintenance par un boîtier neuf.

Le fait d'appuyer sur la touche OK ou la touche Menu lorsque cet onglet est sélectionné affiche le menu Maintenance.

« Menu Maintenance » à la page 117

☀️ : Onglet Configuration

L'onglet Configuration affiche l'adresse IP et les menus des différents paramètres.

Zone d'affichage des informations

La zone d'affichage de l'onglet Configuration indique l'adresse IP affectée, le cas échéant.

Le fait d'appuyer sur la touche OK ou la touche Menu lorsque cet onglet est sélectionné affiche le menu Configuration.

« Menu Configuration » à la page 118

: Onglet Agrandissement

L'onglet agrandissement n'est affiché que lorsqu'un scanner est connecté.

Le fait d'appuyer sur la touche OK lorsque cet onglet est sélectionné affiche l'écran Copie agrandie.

« Menu Copie agrandie » à la page 124

Introduction

Fonctions

Les principales fonctions de l'imprimante sont décrites ci-après.

Productivité élevée

Impression grande vitesse

La vitesse des têtes d'impression et de l'alimentation en papier a été augmentée pour accélérer l'impression.

L'imprimante est équipée d'une coupeuse rotative haute vitesse qui découpe plus rapidement et augmente la productivité.

La panier de sortie reçoit les feuilles imprimées successivement

Il peut accueillir jusqu'à 20 feuilles de papier normal au format A1/A0/US D/US E, pour favoriser l'automatisation et améliorer la productivité.

Le socle optionnel 24" (61 cm) du modèle SC-T3000 Series est livré avec un panier de sortie.

« Utilisation du panier de sortie » à la page 40

Manipulation améliorée avec écran de couleur lisible et facile à utiliser

Conçu pour une utilisation intuitive, l'écran couleur LCD grand format et lumineux est facile à comprendre et à utiliser.

Sa grande surface permet d'afficher des messages d'erreur détaillés et faciles à comprendre, ainsi que des consignes illustrées pour le chargement du papier.

« Affichage de l’écran » à la page 14

Vérification de l'état de fonctionnement actuel même à distance grâce au témoin d'alerte

Les erreurs sont visibles immédiatement, même de loin, grâce à un témoin d'alerte grand format très voyant. Ceci vous aide à éviter toute perte de temps lorsque l'impression est interrompue suite à l'épuisement de l'encre ou du papier.

Accès à la haute résolution

Grâce à la nouvelle technologie EPSON UltraChrome XD Ink, l'imprimante peut réaliser des affiches et des dessins CAO de grande qualité.

Dessins CAO : nets, lisibles et d'une résistance à l'eau inégalée

La nouvelle encre haute densité Matte Black (Noir Mat) permet à d'imprimer des dessins extrêmement détaillés.

Toutes les couleurs utilisent des encres à pigments, assurant une résistance à l'eau inégalée et permettant de transporter les documents à l'extérieur sans risque.

Le pilote d'impression propose un mode qui optimise le dessin au trait et permet d'obtenir un résultat parfait grâce à la reproduction précise des lignes, diagonales et courbes connectées qui constituent les dessins au trait et lignes fines.

Affiches et posters aux couleurs éclatantes et extrêmement résistantes à la lumière

Notre nouvelle encre magenta produit des rouges si vifs que les affiches réalisées se remarquent encore plus.

Le pilote d'impression propose un mode qui simplifie la réalisation d'affiches aux couleurs vives. Il suffit pour cela de sélectionner le mode d'impression de posters.

Toutes les couleurs utilisent des encres à pigments, assurant une résistance à l'eau inégalée et permettant d'utiliser les documents à l'extérieur pour une courte durée. Très résistantes à la lumière, les couleurs ne s'affadissent pas, même à la lumière du soleil.

Grande facilité d'utilisation

Dépourvu d'axe, l'adaptateur de papier rouleau fait du chargement du papier rouleau un jeu d'enfant

En raison de l'absence d'axe, vous pouvez charger et retirer le papier rouleau même si la place est limitée.

Pour charger un papier rouleau, il suffit de le déposer sur le plateau et de fixer les adaptateurs à chaque extrémité. Du fait de sa position basse, le plateau pour rouleau permet aux personnes de petite taille de charger le papier.

« Chargement du papier rouleau » à la page 26

Maintenance simplifiée

La papier rouleau et tous les éléments remplaçables, tels que cartouches d'encre, Maintenance Boxes (Bloc récupérateur d'encre), et coupeuses sont situés en face avant, ce qui permet d'installer l'imprimante contre un mur. L'imprimante n'a pas à être déplacée pour accéder à l'arrière.

Introduction

Choisissez parmi les trois tailles de cartouche en fonction de la tâche

Choisissez des cartouches 110, 350 ou 700 ml en fonction de la fréquence d'utilisation de l'imprimante. Utilisez des cartouches économiques 700 ml pour imprimer des affiches en grande quantité, ou des cartouches individuelles de 110 ou 350 ml pour une impression monochrome.

Le nouveau pilote d'impression est extrêmement facile à utiliser

Vous pouvez optimiser les paramètres d'impression simplement en choisissant l'utilisation ou la cible souhaitée. Ceci vous évite d'avoir à régler les paramètres d'impression individuellement.

Au démarrage, le pilote d'impression contrôle automatiquement l'état du papier chargé dans l'imprimante et l'affiche dans la boîte de dialogue Media Settings afin d'éviter les erreurs dues à l'absence de vérification du papier avant le lancement de la tâche.

Le pilote d'impression affiche les paramètres d'impression de façon graphique afin de réduire les erreurs dues à un choix incorrect de paramètres.

Remarques sur l'utilisation et le stockage

Espace d'installation

Veillez à sécuriser l'espace suivant et à le dégager de tout objet afin que l'éjection du papier et le remplacement des consommables ne soient pas obstrués.

Reportez-vous au « Tableau de spécifications » pour connaître les dimensions externes de l'imprimante.

« Tableau de spécifications » à la page 164

* En cas d'impression sur du carton poster, vérifiez que l'espace est suffisant à l'avant et à l'arrière de l'imprimante.

« Chargement et retrait de carton poster » à la page 34

Introduction

Remarques sur l'utilisation de l'imprimante

Tenez compte des points suivants lorsque vous utilisez cette imprimante afin d'éviter les pannes, les dysfonctionnements et la dégradation de la qualité d'impression.

Lorsque vous utilisez l'imprimante, vérifiez la plage de température de fonctionnement et d'humidité décrite dans le « Tableau de spécifications ». « Tableau de spécifications » à la page 164

Même dans les conditions indiquées, il est possible que l'impression ne soit pas optimale lorsque les conditions d'environnement ne conviennent pas au papier utilisé. Veillez à utiliser l'imprimante dans un environnement conforme aux conditions requises par le papier. Pour plus de détails, reportez-vous à la documentation fournie avec le papier.

En outre, si vous utilisez l'appareil dans un environnement sec, climatisé, ou exposé à la lumière directe du soleil, veillez à maintenir l'humidité appropriée.

N'installez pas l'imprimante près de sources de chaleur ou dans la trajectoire directe d'un ventilateur ou d'une climatisation. Les buses des têtes d'impression risqueraient de sécher et de s'obstruer.
Il est possible que la tête d'impression ne soit pas recouverte (et donc ne soit pas positionnée à droite) si une erreur se produit et que l'imprimante est éteinte avant que l'erreur ne soit résolue. La fonction d'obturation place automatiquement un capuchon sur la tête d'impression pour l'empêcher de sécher. Dans ce cas, mettez l'imprimante sous tension et attendez quelques instants que l'obturation soit exécutée automatiquement.
□ Ne débranchez pas l'alimentation de l'imprimante lorsque cette dernière est sous tension, ou ne coupez pas l'alimentation au niveau du disjoncteur. car l'obturation de la tête pourrait ne pas se faire correctement. Dans ce cas, mettez l'imprimante sous tension et attendez quelques instants que l'obturation soit exécutée automatiquement.

Même lorsque l'imprimante n'est pas utilisée, de l'encre peut être consommée pour le nettoyage des têtes et pour diverses opérations de maintenance nécessaires au bon fonctionnement de l'imprimante.

Remarques sur l'absence d'utilisation de l'imprimante

Si vous ne comptez pas utiliser l'imprimante pendant un certain temps, prenez en considération les conseils de stockage suivants. Si l'imprimante n'est pas rangée correctement, vous risquez de ne pas pouvoir imprimer correctement lors de la prochaine utilisation.

Si vous n'imprimez pas pendant une longue période, il est possible que les buses de la tête d'impression se bouchent. Nous vous recommandons d'effectuer des impressions une fois par semaine pour éviter que la tête d'impression ne se bouche.
☐ Le rouleau de l'imprimante peut laisser une marque sur le papier resté dans l'imprimante. Le papier peut alors devenir mou ou gondolé, provoquant des problèmes d'alimentation du papier ou de rayure de la tête d'impression. Retirez tout papier lorsque vous rangez l'imprimante.
☐ Rangez l'imprimante après avoir vérifié que la tête d'impression a été obturée (la tête d'impression se trouve à l'extrême droite). Si la tête d'impression reste exposée pendant une période prolongée, la qualité d'impression peut décroître.

Remarque :

Si la tête d'impression n'est pas obturée, mettez l'imprimante sous tension, puis à nouveau hors tension.

Pour éviter toute accumulation de poussière ou de corps étrangers dans l'imprimante, fermez tous les capots lorsque vous ne l'utilisez pas pendant une période prolongée.

Dans ce cas, protégez-la également avec un tissu antistatique ou un autre système de protection.

Les buses de la tête d'impression sont de très petite taille et peuvent facilement s'obstruer si des poussières fines pénètrent dans la tête d'impression. Dans ce cas, vous ne pourrez plus imprimer correctement.

Introduction

Lorsqu'elle est remise sous tension après une période d'inutilisation prolongée, l'imprimante procède à un nettoyage automatique des têtes pour garantir la qualité d'impression.

Le nettoyage des têtes dure de 10 à 15 minutes.

Remarques sur la manipulation des cartouches d'encre

Tenez compte des points suivants lorsque vous manipulez les cartouches d'encre afin de conserver une qualité d'impression satisfaisante.

□ Les cartouches d'encre fournies et le Maintenance Box (Bloc récupérateur d'encre) servent au chargement initial de l'encre. Les cartouches d'encre fournies et le Maintenance Box (Bloc récupérateur d'encre) devront être remplacés relativement rapidement.
Nous vous recommandons de ranger les cartouches d'encre à température ambiante, à l'abri de lumière directe du soleil, et de les utiliser avant la date d'expiration inscrite sur l'emballage.
Pour de bons résultats, utilisez les cartouches dans un délai d'un an à compter de leur installation.
Les cartouches d'encre qui ont été conservées longtemps à basse température doivent être conservées à température ambiante pendant quatre heures avant d'être réutilisées.
□ Ne touchez pas la puce du circuit imprimé située sur le côté de la cartouche. Vous risquez de ne pas pouvoir imprimer correctement.
□ Installez toutes les cartouches d'encre dans chaque logement. L'impression est impossible lorsque tous les logements ne sont pas occupés.
☐ Ne laissez pas l'imprimante sans cartouche. L'encre présente dans l'imprimante peut sécher et empêcher une impression de qualité. Laissez les cartouches d'encre dans tous les logements même lorsque vous n'utilisez pas l'imprimante.
La puce du circuit conserve diverses informations, notamment sur le niveau d'encre, pour permettre de réutiliser les cartouches lorsqu'elles ont été retirées puis remises en place.

Pour éviter que de la poussière ne s'accumule sur l'orifice de sortie de l'encre, rangez correctement la cartouche d'encre retirée. L'orifice de sortie de l'encre est équipé d'une valve et n'a donc pas besoin d'être obturé.
De l'encre peut rester autour de l'orifice de sortie de l'encre des cartouches d'encre retirées. Veillez à ne pas salir d'encre la zone adjacente lorsque vous retirez les cartouches.
Pour maintenir la qualité de la tête d'impression, cette imprimante cesse d'imprimer avant que les cartouches d'encre soient complètement épuisées.
□ Les cartouches d'encre peuvent contenir des matériaux recyclés ; ceci n'affecte en rien le fonctionnement et la performance de l'imprimante.
☐ Ne démontez ni ne remodelez les cartouches d'encre. Vous risquez de ne pas pouvoir imprimer correctement.
□ Ne faites pas tomber et ne cognez pas les cartouches contre des objets durs car l'encre pourrait fuir.

Remarques concernant la manipulation du papier

Tenez compte des points suivants lors de la manipulation ou du stockage du papier. Si le papier n'est pas en bon état, la qualité d'impression risque de se dégrader.

Consultez la documentation fournie avec chaque papier.

Remarques sur la manipulation

Utilisez les supports spéciaux Epson dans des conditions ambiantes normales (température de 15 à 25 °C et humidité de 40 à 60 %).
□ Ne pliez pas le papier ou n'éraflez pas sa surface.
- Évitez de toucher la surface imprimable du papier avec les mains nues. L'humidité et l'huile présentes sur les mains peuvent affecter la qualité d'impression.

Introduction

□ Manipulez le papier en le tenant par les bords. Nous vous recommandons de porter des gants en coton.
En cas de changement de température et d'humidité, le papier peut se gondoler ou s'incurver. Veillez à ne pas érafler ou tacher le papier, et aplatissez-le avant de le charger dans l'imprimante.
□ N'humidifiez pas le papier.
□ Ne jetez pas l'emballage du papier afin de pouvoir l'utiliser pour ranger le papier.
- Évitez de stocker le papier dans des lieux exposés à la lumière directe du soleil, à la chaleur excessive ou à l'humidité.
Stockez les feuilles simples dans leur emballage d'origine après ouverture, et rangez-les à plat.
Retirez le papier rouleau de l'imprimante lorsqu'il n'est pas utilisé. Rembobinez-le correctement puis rangez-le dans son emballage d'origine livré avec le papier rouleau. Si vous laissez le papier rouleau sur l'imprimante pendant longtemps, sa qualité peut se dégrader.

Remarques concernant la manipulation du papier imprimé

Pour garantir des résultats d'impression durables de haute qualité, tenez compte des points suivants.

☐ Ne frottez pas et n'éraflez pas la surface imprimée, sinon l'encre risque de se détacher.
□ Ne touchez pas la surface imprimée, sinon l'encre pourrait s'en aller.
☐ Assurez-vous que les impressions sont complètement sèches avant de les plier ou de les empiler. Sinon, la couleur peut changer au niveau du point de contact (ce qui laisse une marque). Ces marques disparaîtront si elles sont immédiatement séparées et séchés, mais elles resteront si elles ne sont pas séparées.
☐ Si vous placez les impressions dans un album avant séchage complet, un effet de flou peut se produire.
N'utilisez pas de séchoir pour sécher les impressions.

Évitez la lumière directe du soleil.
Pour éviter toute altération des couleurs lors de l'affichage ou du stockage des impressions, suivez les instructions fournies par la documentation du papier.

Remarque :

Généralement, les impressions et les photos s'altèrent avec le temps (altération des couleurs) en raison des effets de la lumière et de divers composants contenus dans l'air. Cette altération concerne également les supports spéciaux Epson. Cependant, en adoptant une méthode de stockage appropriée, le degré d'altération des couleurs peut être minimisé.

Pour plus d'informations sur la manipulation du papier après impression, reportez-vous à la documentation fournie avec les supports spéciaux Epson.
L'aspect des couleurs des photos, posters et autres impressions diffère selon les conditions d'éclairage (sources de lumière ^* ). Les couleurs des impressions de cette imprimante peuvent également varier sous différentes sources de lumière.

* Les sources de lumière incluent par exemple la lumière du soleil, la lumière fluorescente et la lumière incandescente.

Introduction

Présentation des logiciels fournis

Contenu du disque de logiciels

Le CD fourni avec l'imprimante contient les logiciels ci-dessous. Installez-les en fonction de vos besoins.

Pour plus d'informations, consultez le Guide réseau (pdf) ou l'aide en ligne de l'application concernée.

Pour Windows

Nom du logiciel
Epson Driver and Utilities (Pilote et utilitaires Epson)	Le logiciel suivant est installé.Pilote d'impressionLe pilote d'impression est obligatoire pour utiliser l'imprimante.Vous pouvez l'installer en sélectionnant Installer lors de la configuration de l'imprimante.​« Récapitulatif du pilote d'impression » à la page 24EPSON LFP Remote Panel 2Cette application permet de configurer des paramètres de papier personnalisé et de mettre à jour le micrologiciel de l'imprimante.
Epson Network Utilities (Utilitaires réseau Epson)	Sélectionnez cette option pendant l'installation si l'imprimante et l'ordinateur sont connectés en réseau. Cet utilitaire permet d'utiliser l'assistant pour simplifier la configuration des adresses requises pour les connexions réseau.EpsonNet Print est également installé. Avec ce logiciel, vous pouvez effectuer une impression TCP/IP directe lorsque l'ordinateur et l'imprimante sont connectés en réseau.​Utilisation d'EpsonNet Print (pdf)
EpsonNet Config	Ce logiciel vous permet de configurer différents paramètres réseau de l'imprimante depuis votre ordinateur. Cette fonction est utile puisqu'elle vous permet de saisir adresses et noms à l'aide du clavier.La documentation est installée avec l'application.
LFP Print Plug-In for Office	C'est un plug-in pour les applications Microsoft Office (Word, Excel et PowerPoint). Son installation a pour effet d'afficher un ruban dans les applications Office permettant d'accéder rapidement à l'impression de bannières verticales ou horizontales et à l'impression d'agrandissements.Avant d'installer le plug-in, vérifiez les points suivants :Office 2003, Office 2007 ou Office 2010 est installé.Aucune de ces applications (Office 2003, Office 2007 ou Office 2010) n'est en cours d'exécution.Ce plug-in n'est pas fourni dans certaines régions.

Introduction

Pour Mac OS X

Nom du logiciel
Epson Driver and Utilities (Pilote et utilitaires Epson)	Le logiciel suivant est installé.Pilote d’impressionLe pilote d’impression est obligatoire pour utiliser l’imprimante.Vous pouvez l’installer en sélectionnant Installer lors de la configuration de l’imprimante.​ « Récapitulatif du pilote d’impression » à la page 24EPSON LFP Remote Panel 2Cette application permet de configurer des paramètres de papier personnalisé et de mettre à jour le micrologiciel de l’imprimante.
Epson Network Utilities (Utilitaires réseau Epson)	Sélectionnez cette option pendant l’installation si l’imprimante et l’ordinateur sont connectés en réseau. Cet utilitaire permet d’utiliser l’assistant pour simplifier la configuration des adresses requises pour les connexions réseau.
EpsonNet Config	Ce logiciel vous permet de configurer différents paramètres réseau de l’imprimante depuis votre ordinateur. Cette fonction est utile puisqu’elle vous permet de saisir adresses et noms à l’aide du clavier.La documentation est installée avec l’application.

Introduction

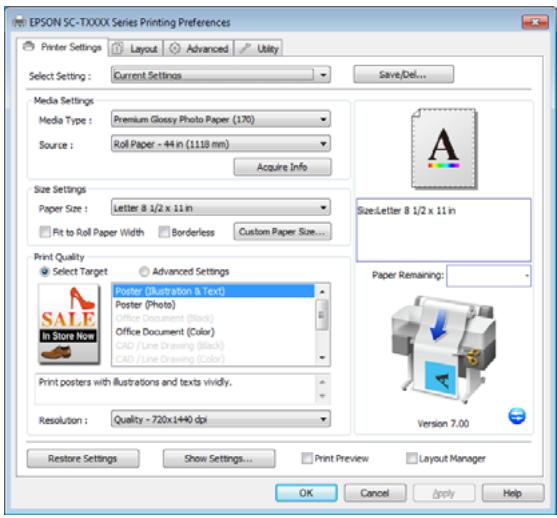

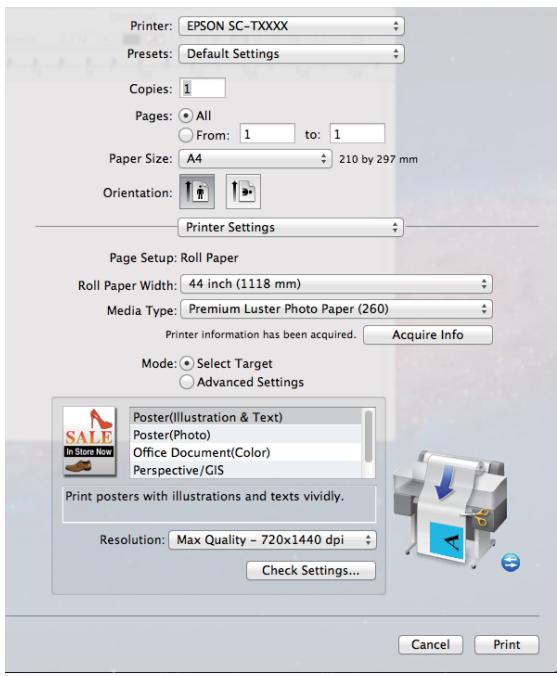

Récapitulatif du pilote d'impression

Les principales fonctions du pilote d'impression sont décrites ci-après.

□ Convertit les données d'impression reçues des applications en des données imprimables et les envoie à l'imprimante.
□ Des paramètres tels que le format du document et la qualité d'impression peuvent être définis par le biais des boîtes de dialogue de paramétrage.

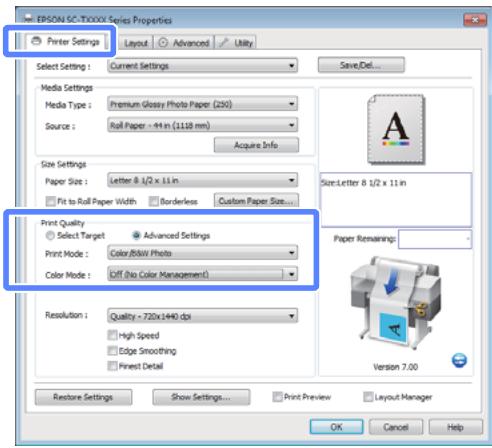

Windows

Vous pouvez enregistrer ces paramètres, et importer ou exporter facilement ces paramètres enregistrés.

« Personnalisation du pilote d'impression » à la page 99

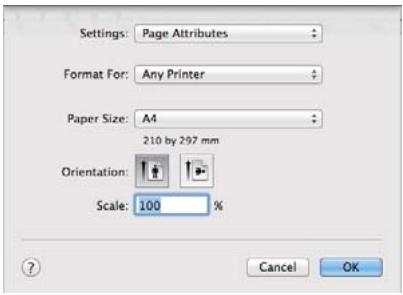

Mac OS X

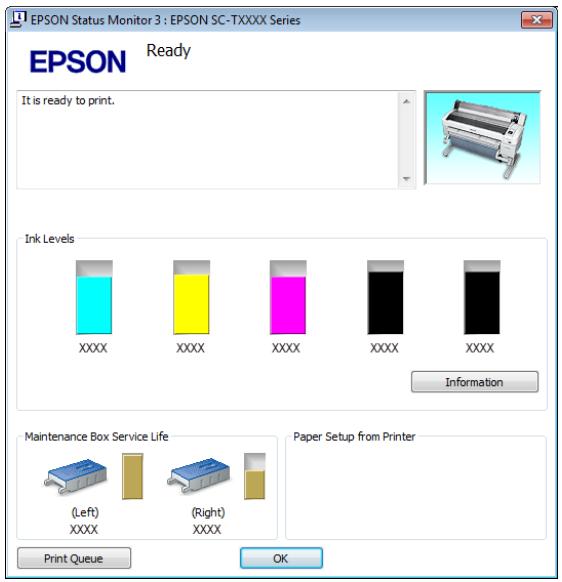

Permet à l'utilisateur d'exécuter les fonctions de maintenance de l'imprimante afin de maintenir la qualité d'impression, de vérifier l'état de l'imprimante, etc.

Windows

Vous pouvez importer ou exporter facilement les paramètres du pilote d'impression.

« Présentation de l'onglet Utility (Utilitaire) » à la page 102

Introduction

Mac OS X

Chargement et retrait du papier rouleau

Chargement du papier rouleau

Chargez le papier rouleau après avoir fixé les adaptateurs de rouleau papier fournis.

Important :

Introduisez le papier juste avant l'impression. Le rouleau de l'imprimante peut laisser une marque sur le papier resté dans l'imprimante.

Remarque :

Les types de papier utilisables avec l'imprimante sont indiqués dans la section suivante.

« Supports pris en charge » à la page 154

1

Mettez l'imprimante sous tension en appuyant sur la touche ⏻.

Remarque :

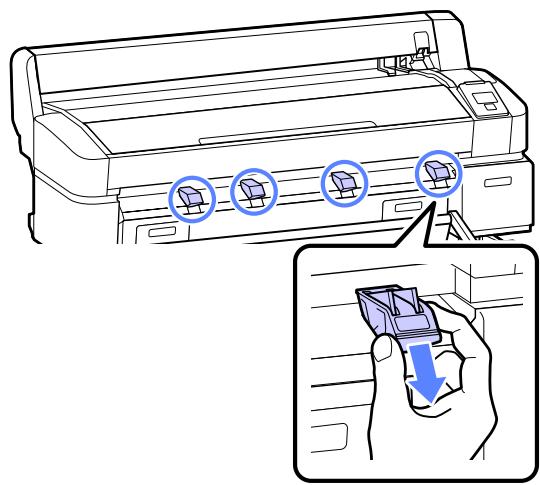

L'opération est plus facile lorsque le panier de sortie est refermé. « Utilisation du panier de sortie » à la page 40
Le fait de laisser relevés les supports de carton poster peut entraîner des bourrages papier : avant de poursuivre, abaissez tous les supports. Pour abaisser les supports, saisissez-les, tirez-les en diagonale vers le bas et relâchez-les.

Ouvrez le capot du papier rouleau.

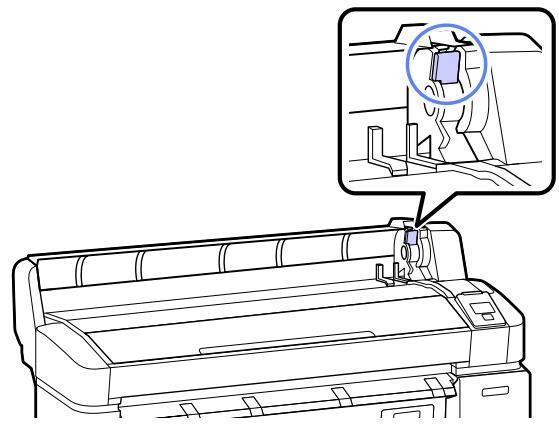

Vérifiez que le levier de verrouillage du support de l'adaptateur est levé.

4 Déposez le papier rouleau sur le plateau, sur le dessus de l'imprimante.

5 Adaptez la taille des deux adaptateurs de papier rouleau fournis au mandrin du rouleau.

Mandrin 7,6 cm (3 pouces)

6 Levez le levier de verrouillage de chacun des deux adaptateurs pour papier rouleau afin libérer les verrous.

7 Fixez un adaptateur à chaque extrémité du rouleau.

Appuyez sur les adaptateurs jusqu'à ce qu'ils soient totalement insérés dans le rouleau, sans aucun espace.

8 Abaissez les leviers pour verrouiller les adaptateurs en place.

9 Faites glisser le papier rouleau jusqu'à ce qu'il entre en contact avec les guides pour adaptateurs.

En suivant le guide pour adaptateur, faites glisser lentement le rouleau sur le côté opposé.

Appuyez sur la touche □·□ sur le panneau de contrôle. Vérifiez que Papier Rouleau apparaît en surbrillance dans l'affichage et appuyez sur la touche OK.

11

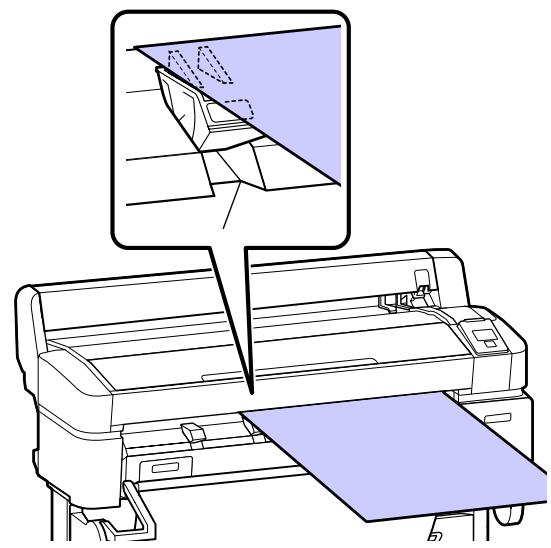

Insérez le bord du papier rouleau dans la fente et tirez pour le faire passer à travers.

Vérifiez que le papier est bien tendu et que son bord n'est pas plié.

Tirez bien droit sur le papier jusqu'à ce que le bord atteigne les lignes tracées sur les supports pour carton poster, comme indiqué sur l'illustration.

Ne touchez pas la zone d'impression du papier. Une fois le papier rouleau chargé, faites tourner les adaptateurs de papier rouleau de la façon indiquée pour faire avancer le papier.

Abaissez le levier de verrouillage du rouleau.

Suivez les instructions qui s'affichent à l'écran et appuyez sur la touche OK.

Le papier est entraîné dans l'imprimante.

Fermez le capot du papier rouleau.

Vérifiez le type de support.

Si un code à barres fournissant des informations sur le papier est imprimé sur le rouleau

L'imprimante lit automatiquement le codes à barres lorsque le papier est entraîné. Aucun message ne s'affiche. L'imprimante est prête à imprimer lorsque Prêt s'affiche.

Si aucun code à barres fournissant des informations sur le papier n'est imprimé sur le rouleau

L'imprimante affiche les paramètres Type de papier et Papier rouleau restant pour le papier sélectionné avec l'imprimante. Pour imprimer avec les paramètres en cours, appuyez sur les touches ▼/▲ pour mettre en surbrillance Conserver ces réglages et appuyez sur la touche OK. Pour modifier les paramètres, mettez en surbrillance Modifier réglages et appuyez sur la touche OK. « Consultation et modification des paramètres de support d'impression » à la page 37

Coupe du papier rouleau

Après l'impression, vous pouvez couper le papier rouleau en utilisant l'une des deux méthodes suivantes.

Découpe auto:

Coupez le papier rouleau après avoir imprimé chaque page automatiquement à l'aide de la coupeuse intégrée.

Coupe manuelle :

Appuyez sur la touche ✗•↓ pour couper le papier rouleau à l'aide de la coupeuse intégrée. Pour couper le papier à l'aide de la coupeuse intégrée, servez-vous de la ligne de coupe imprimée.

Vous pouvez spécifier la méthode soit depuis le panneau de contrôle, soit depuis le pilote d'impression. Notez toutefois que le paramètre sélectionné avec le pilote d'impression est prioritaire lorsque le pilote d'impression est utilisé.

Remarque :

☐ Désactivez les options Auto Cut (Coupe auto) du pilote d'impression et Découpe auto de l'imprimante lorsque vous utilisez la bobine réceptrice automatique en option.
□ La coupe du papier peut prendre un certain temps.
☐ Certains papiers rouleau ne peuvent pas être coupés avec le cutter intégré. Utilisez alors un cutter acheté dans le commerce.
Suivez les étapes ci-dessous lorsque vous utilisez une coupeuse d'une autre marque.
Appuyez sur la touche ✗. Maintenez la touche
▼ enfoncée pour faire avancer le papier afin que l'emplacement de coupe soit situé sous le guide d'éjection du papier. Coupez le papier avec des ciseaux ou un cutter.

Méthodes de configuration

Configuration sur l'ordinateur

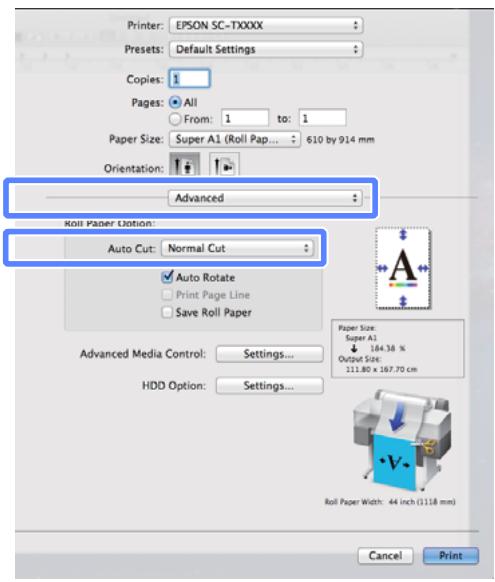

Choisissez le paramètre Auto Cut (Coupe auto) dans l'onglet Advanced (Plus d'options) — Roll Paper Option (Option papier rouleau) de l'écran Properties (Propriétés) (ou Printing preferences (Options d'impression)) du pilote d'impression.

Configuration à partir de l'imprimante

Utilisez les touches ◀/▶ du panneau de contrôle pour sélectionner l'onglet ⚙️ et appuyez sur la touche OK ou Menu. Le menu Configuration s'affiche. Sélectionnez Configuration Impr. > Config papier rouleau> Découpe auto > Oui et appuyez sur la touche OK. Pour faire une coupe manuelle, sélectionnez Off (Non). Le paramètre par défaut est Oui.

« Menu Configuration » à la page 118

Opérations de base

Méthode de coupe manuelle

Lorsque Off (Non) est sélectionné dans le pilote d'impression ou Non sélectionné pour Découpe auto dans le panneau de contrôle, vous pouvez couper le papier n'importe où après l'impression, en procédant comme suit.

Touches utilisées pour les paramètres suivants

Papier coupé manuellement à l'aide de la coupeuse intégrée

1 Appuyez sur la touche ✗. En regardant l'intérieur de l'imprimante sans ouvrir le capot, appuyez sur la touche ▼ pour aligner la position de coupe avec la marque ← située sur la droite à l'intérieur de l'imprimante.

La longueur minimale du papier que vous pouvez couper à l'aide de la coupeuse intégrée est fixée de 60 à 127 mm et ne peut pas être modifiée. Si la position de coupe est plus courte que la longueur la plus courte ci-dessus, le papier doit automatiquement être entraîné sur cette longueur, et vous devez donc laisser une marge. Coupez la marge avec un cutter disponible dans le commerce.

Appuyez sur la touche OK.

Le papier est coupé par le cutter intégré.

Retrait du rouleau

Cette section décrit comment retirer et conserver le papier rouleau après l'impression. Les rouleaux de l'imprimante peuvent laisser des empreintes sur le papier resté dans l'imprimante.

Touches utilisées pour les paramètres suivants

1 Vérifiez que l'imprimante est prête et appuyez sur la touche □·.

Le menu Rempl/retirer papier s'affiche.

Opérations de base

2 Appuyez sur les touches ▼/▲ pour mettre en surbrillance Éjecter le papier et appuyez sur la touche OK.

Si Oui est sélectionné pour Papier rouleau restant, l'imprimante imprime automatiquement un code à barres.

3 Le papier est rembobiné automatiquement.

Ensuite, l'imprimante affiche le message Appuyez sur 🔒 et chargez du papier.

Remarque :

Lorsque l'écran affiche le message Tournez l'adaptateur de papier rouleau pour enrouler le papier., ouvrez le capot du papier rouleau et rembobinez le papier à la main.

4 Ouvrez le capot du papier rouleau.

Lorsque vous retirez le papier rouleau, vous pouvez utiliser la bande de scellement du papier rouleau en option pour éviter que le papier rouleau ne se déroule.

5 Levez le levier de verrouillage du rouleau.

6 En tenant le papier rouleau par ses adaptateurs, déplacez le rouleau jusqu'au plateau.

7 Soulevez les leviers des adaptateurs pour les déverrouiller.

8 Retirez les adaptateurs de papier rouleau.

Après avoir soigneusement rembobiné le papier rouleau, rangez-le dans son emballage d'origine.

Fermez le capot du papier rouleau.

Opérations de base

Chargement et retrait de feuilles simples

La procédure de chargement et de positionnement des feuilles simples varie en fonction de l'épaisseur du papier.

de 0,08 à 0,8 mm « Chargement de feuilles simples » à la page 32

de 0,9 à 2,1 mm « Chargement de carton poster » à la page 34

Important :

Si le papier est gondolé ou courbé, aplatissez le avant de le charger dans l'imprimante, ou utilisez du papier neuf. Si vous chargez du papier gondolé ou courbé, l'imprimante risque de ne pas pouvoir reconnaître le format de papier, entraîner le papier ou imprimer correctement.

Nous vous recommandons de replacer le papier dans son emballage d'origine, de le ranger à plat, et de le sortir juste avant de l'utiliser.

Chargement de feuilles simples

Important :

Introduisez le papier juste avant l'impression. Les rouleaux de l'imprimante peuvent laisser des empreintes sur le papier resté dans l'imprimante.

Remarque :

Les types de papier utilisables avec l'imprimante sont indiqués dans la section suivante.

« Supports pris en charge » à la page 154

1

Mettez l'imprimante sous tension en appuyant sur la touche ⏻.

Remarque :

L'opération est plus facile lorsque le panier de sortie est refermé. « Utilisation du panier de sortie » à la page 40
Le fait de laisser relevés les supports de carton poster peut entraîner des bourrages papier : avant de poursuivre, abaissez tous les supports. Pour abaisser les supports, saisissez-les, tirez-les en diagonale vers le bas et relâchez-les.

Appuyez sur la touche □·□ sur le panneau de contrôle. Appuyez sur la touche ▼/▲ pour mettre en surbrillance Feuille Découpe et appuyez sur la touche OK.

Opérations de base

3

Insérez le papier dans la fente, surface imprimable vers vous.

Insérez le papier dans la fente en alignant son bord droit sur la marque de chargement imprimée sur le capot de papier rouleau. Insérez le papier jusqu'à la butée.

Important :

Introduisez le papier en orientation portrait. Une insertion en orientation paysage pourrait entraîner une dégradation de la qualité d'impression.

4

Vérifiez que Appuyer sur OK est affiché et appuyez sur la touche OK.

Le papier est entraîné dans l'imprimante.

5

Vérifiez le type de support.

L'écran montre le type de papier sélectionné avec l'imprimante. Pour imprimer avec les paramètres en cours, appuyez sur les touches ▼/▲ pour mettre en surbrillance Conserver ces réglages et appuyez sur la touche OK. Pour modifier les paramètres, mettez en surbrillance Modifier réglages et appuyez sur la touche OK. « Consultation et modification des paramètres de support d'impression » à la page 37

Retrait de feuilles simples

Cette section décrit comment retirer des feuilles simples après l'impression.

Remarque :

Pour retirer le papier chargé non utilisé, appuyez sur la touche ☐·☐ et sélectionnez Éjecter le papier.

Touches utilisées pour les paramètres suivants

1

Vérifiez que Éjection Pap est affiché sur le panneau de contrôle.

En laissant une main sur les feuilles simples pour les empêcher de tomber de l'imprimante, appuyez sur la touche OK.

2

Le papier est éjecté de l'imprimante et peut être retiré à la main.

Opérations de base

Chargement et retrait de carton poster

Cette section décrit comment charger et retirer du carton poster de 0,9 à 2,1 mm d'épaisseur.

L'imprimante peut être utilisée avec les formats de carton suivants.

A2/A1/B2/B1 ^ /B1 paysage ^ /24 × 30 pouces/30 × 40 pouces ^*

* Non pris en charge par le modèle SC-T3000 Series.

Chargement de carton poster

Le carton poster exige de l'espace à l'avant et à l'arrière de l'imprimante. Une estimation de l'espace requis est indiquée ci-dessous. Si l'imprimante est installée à proximité d'un mur, vérifiez qu'il y a suffisamment d'espace à l'arrière.

Taille du papier	Avant (a)	Arrière (b)
A2	444 mm	135 mm
A1	691 mm	382 mm
B2	578 mm	269 mm
B1	880 mm	571 mm
24 × 30 pouces	612 mm	303 mm
30 × 40 pouces	866 mm	557 mm

Important :

Introduisez le papier juste avant l'impression. Le rouleau de l'imprimante peut laisser une marque sur le papier resté dans l'imprimante.

Remarque :

Les types de papier utilisables avec l'imprimante sont indiqués dans la section suivante.

« Supports pris en charge » à la page 154

1

Mettez l'imprimante sous tension en appuyant sur la touche ⏻.

Remarque :

L'opération est plus facile lorsque le panier de sortie est refermé.

« Utilisation du panier de sortie » à la 2 40

2

Appuyez sur la touche ☐·☐ du panneau de contrôle. Appuyez sur la touche ▼/▲ pour mettre en surbrillance Carton pour affiche et appuyez sur la touche OK.

Opérations de base

3

Levez tous les supports de carton poster.

Appuyez sur les supports en diagonale vers le bas puis levez-les verticalement.

La face imprimable étant orientée vers le haut, positionnez le carton en face des supports, de la façon indiquée.

Insérez le carton en vous servant des bords pour maintenir les supports enfoncés.

Ouvrez le capot de l'imprimante.

Insérez le carton en veillant à ce qu'il passe sous les rouleaux.

Fermez le capot de l'imprimante.

9

Positionnez les bords avant et droit du carton comme indiqué par les marques de chargement.

Centrez le bord droit sur la rainure située à droite du guide d'éjection du papier, et alignez le bord avant avec l'extrémité des supports pour carton, comme indiqué sur l'illustration.

Une fois le support d'impression positionné, appuyez sur la touche OK.

Le papier est entraîné dans l'imprimante.

11

Vérifiez le type de support.

L'écran montre le type de papier sélectionné avec l'imprimante. Pour imprimer avec les paramètres en cours, appuyez sur les touches ▼/▲ pour mettre en surbrillance Conserver ces réglages et appuyez sur la touche OK. Pour modifier les paramètres, mettez en surbrillance Modifier réglages et appuyez sur la touche OK. « Consultation et modification des paramètres de support d'impression » à la page 37

Retrait du carton poster

Cette section décrit comment retirer le carton poster après l'impression.

Remarque :

Pour retirer le papier chargé non utilisé, appuyez sur la touche ☐·☐ et sélectionnez Éjecter le papier.

Touches utilisées pour les paramètres suivants

1

Vérifiez que Éjection Pap est affiché sur le panneau de contrôle.

En laissant une main sur le carton poster pour l'empêcher de tomber de l'imprimante, appuyez sur la touche OK.

Opérations de base

2

Tirez le carton vers l'avant comme l'indiquent les instructions à l'écran.

Après avoir retiré le carton, appuyez sur la touche OK.

Important :

Si vous n'utilisez pas de carton pour le travail suivant, abaissez tous les supports de carton poster. Les laisser soulevés pourrait entraîner un bourrage papier.

Pour abaisser les supports, saisissez-les, tirez-les en diagonale vers le bas et relâchez-les.

Consultation et modification des paramètres de support d'impression

Les informations suivantes sont affichées sur le panneau de contrôle lorsque le papier est chargé.

Si Oui est sélectionné pour Papier rouleau restant et si un code à barres d'informations est imprimé sur le rouleau en cours, l'imprimante lit le code à barres et règle les paramètres automatiquement. La boîte de dialogue ci-dessus ne s'affiche pas.

Vérification des paramètres du support d'impression

La boîte de dialogue affiche les options suivantes pour le papier chargé dans l'imprimante.

Sélect. type papier

Le type de papier utilisé.

Config restante

Affiché uniquement avec le papier rouleau.

Cet élément indique l'option sélectionnée pour Papier rouleau restant.

Lorsque Oui est sélectionné pour Papier rouleau restant, l'imprimante indique les données suivantes sur le papier rouleau.

Opérations de base

Délai jusqu'au remplacement

Les paramètres suivants sont enregistrés dans un code à barres imprimé sur le rouleau.

La quantité de papier restant, la valeur sélectionnée pour l'alerte de papier restant et le type de papier.

Le code à barres est automatiquement imprimé au bout du rouleau lorsque celui-ci est rembobiné. Lors de l'utilisation suivante, le code à barres est automatiquement lu et les paramètres ajustés, ce qui améliore l'efficacité lorsque l'on utilise plusieurs rouleaux de papier.

Quantité de papier restant indiquée dans la zone d'affichage des informations de l'onglet

La zone d'affichage des informations indique la quantité de papier restant sur le rouleau en cours. Lorsque la quantité de papier restant passe sous cette limite, la quantité est remplacée par un témoin d'avertissement indiquant que le papier est presque épuisé.

« Affichage de l’écran » à la page 14

□ Disponibilité de l'impression

L'imprimante calcule si le travail d'impression en cours peut être imprimé sur le papier restant et affiche le résultat, évitant ainsi tout gaspillage dû à un manque de papier au milieu d'une impression. Vous pouvez alors choisir d'imprimer sur le rouleau en cours ou de remplacer le papier pour éviter les gaspillages.

Réglage des paramètres

Suivez les étapes ci-dessous pour modifier les paramètres affichés.

Touches utilisées pour les paramètres suivants

1 Sélectionnez une option.

Pour imprimer en utilisant les paramètres en cours

Appuyez sur les touches ▼/▲ pour mettre en surbrillance Conserver ces réglages et appuyez sur la touche OK.

Passez à l'étape 6.

Pour modifier les paramètres

Appuyez sur les touches ▼/▲ pour mettre en surbrillance Modifier réglages et appuyez sur la touche OK.

2 Mettez en surbrillance le paramètre que vous souhaitez modifier et appuyez sur la touche OK.

3 Mettez une option en surbrillance et appuyez sur la touche OK.

4 Appuyez sur touche Appuyez sur la touche 5 pour retourner à la boîte de dialogue illustrée à l'Étape 2.

5 Une fois les paramètres définis, mettez en surbrillance Quitter et appuyez sur la touche OK.

6 Si Oui est sélectionné pour Config restante, vous êtes invité à saisir la longueur du rouleau. Appuyez sur les touches ▼/▲ pour choisir une valeur allant de 5,0 à 99,5 m et appuyez sur la touche OK. La longueur du papier est configurée par incréments de 0,5 m.

Après une courte pause, l'imprimante affiche le message Prêt, pour indiquer qu'elle est prête à imprimer. Envoyez les données à imprimer depuis un ordinateur.

Opérations de base

Remplacement du papier

Cette section explique comment remplacer le papier. La procédure de retrait du papier chargé varie selon le type de papier utilisé. Suivez les instructions affichées sur le panneau de contrôle.

Touches utilisées pour les paramètres suivants

1 Vérifiez que l'imprimante est prête et appuyez sur la touche □·.

Le menu Rempl/retirer papier s'affiche.

2 Appuyez sur les touches ▼/▲ pour sélectionner le type de papier utilisé afin de remplacer le papier, puis appuyez sur la touche OK.

3 L'imprimante éjecte le papier chargé.

La procédure d'éjection du papier varie selon le type de papier utilisé. Suivez les instructions ci-dessous.

Si Oui est sélectionné pour Papier rouleau restant

L'impression du code à barres commence. Une fois l'impression terminée, le rouleau se rembobine automatiquement.

Si Non est sélectionné pour Papier rouleau restant

Le rouleau se rembobine automatiquement.

Remarque :

Lorsque l'écran affiche le message Tournez l'adaptateur de papier rouleau pour enrouler le papier., ouvrez le capot du papier rouleau et rembobinez le papier à la main.

Feuilles simples

Les feuilles simples sont automatiquement éjectées par l'arrière, où elles peuvent être retirées à la main.

Carton poster

Le carton poster sort vers l'avant, mais pas totalement. En soutenant le carton poster d'une main pour l'empêcher de tomber de l'imprimante, appuyez sur la touche OK et extrayez le carton.

Si vous n'utilisez pas de carton pour le travail suivant, abaissez tous les supports de carton poster. Les laisser soulevés pourrait entraîner un bourrage papier.

Pour abaisser les supports, saisissez-les, tirez-les en diagonale vers le bas et relâchez-les.

4 Suivez les instructions qui s'affichent à l'écran pour charger le papier pour le travail suivant.

Opérations de base

Utilisation du panier de sortie

Le panier à papier collecte le papier en sortie de l'imprimante pour l'empêcher de tomber sur le sol et de se froisser ou de se salir.

Le socle optionnel 24" (61 cm) du modèle SC-T3000 Series est livré avec un panier de sortie.

Il peut accueillir jusqu'à 20 feuilles des types de papier suivants, imprimés en mode de dessin au trait.

Taille du papier	Supports
A1 (594 × 841 mm)	Rouleau de papier normal
US D (22 × 34 pouces)
A0 (841 × 1189 mm)*
US E (34 × 44 pouces)*

* Non pris en charge par le modèle SC-T3000 Series.

Les supports non répertoriés ci-dessus doivent être retirés de l'imprimante à chaque impression avant d'imprimer la feuille suivante.

Important :

Le fait de recevoir dans le panier de sortie des feuilles d'un autre type peut les tâcher, les froisser, etc.

Le panier de sortie peut accueillir des feuilles d'une longueur de 1189 mm maximum.

Remarque :

Fermez le panier de sortie avant d'imprimer des bannières ou d'autres documents dont la longueur dépasse la valeur maximale prévue. Avant que le papier éjecté de l'imprimante ne touche le sol, nous vous conseillons de le saisir à deux mains près des guides d'éjection du papier et de continuer à le soutenir jusqu'à ce que l'impression s'achève.

Fermeture du panier de sortie

Fermez le capot du panier de sortie avant de charger du papier ou de déplacer l'imprimante.

Appuyez sur le panier de sortie pour le rabattre vers l'imprimante.

Ouverture du panier de sortie

Si le panier de sortie est fermé, vous pouvez l'ouvrir pour l'utiliser de la façon indiquée ci-dessus.

Tirez doucement sur le panier de sortie vers le bas.

Le panier de sortie ne fonctionnera pas correctement si vous l'ouvrez comme sur l'illustration de droite.

Arrêtez-vous lorsque le panier de sortie est dans la position indiquée dans l'illustration de gauche.

Utilisation du panier de sortie

Positionnez le guide d'empilement en fonction du format du papier.

Remarque :

Avec certains documents, ou dans certains environnements, il peut arriver que le panier de sortie ne puisse pas maintenir le papier correctement, et plie ou froisse le papier.

Guide pour du papier au format A1/US D (22 × 34 pouces)

Guide positionné pour d'autres formats de papier

Utilisation de la bobine réceptrice automatique (SC-T7000 Series uniquement)

La bobine réceptrice automatique en option saisit automatiquement le papier lorsqu'il est imprimé. Elle accélère les travaux d'impression en continu sur papier rouleau, notamment pour les bannières et gros travaux d'impression.

La bobine réceptrice automatique en option de cette imprimante peut saisir le papier dans les deux sens indiqués ci-dessous. Certains types de papiers peuvent ne pas autoriser l'un de ces sens d'enroulement et imposer de définir un sens précis.

Consultez la section ci-dessous pour obtenir des informations sur la prise en charge et le sens de la saisie.

« Tableau des supports spéciaux Epson » à la page 154

Forward saisit le rouleau avec la face imprimable vers l'extérieur.

Backward saisit le rouleau avec la face imprimable vers l'intérieur.

Attention :

☐ Fixez le mandrin de rouleau de la bobine réceptrice automatique en option en suivant la procédure indiquée dans la documentation. La chute du mandrin du rouleau peut entraîner des blessures.

Veillez à ne pas coincer vos mains, vos cheveux ou autre dans les pièces en mouvement de la bobine réceptrice automatique.

Vous éviterez ainsi de vous blesser.

Important :

Vérifiez que le papier du rouleau est coupé droit sur toute la longueur. La bobine ne fonctionnera pas correctement si l'extrémité du support d'impression n'est pas rectiligne.

« Méthode de coupe manuelle » à la page 30

Remarque :

Pour plus d'informations sur l'installation de la bobine réceptrice automatique, consultez la documentation fournie avec son support.

Utilisation du panneau de contrôle

Cette section explique comment utiliser le panneau de contrôle avec la bobine réceptrice automatique.

① Voyant d'alimentation

Indique l'état de la bobine réceptrice automatique.

Allumé

: La bobine réceptrice automatique est prête à être utilisée.

Opérations de base

Vacillant : La bobine réceptrice automatique est en cours d'utilisation.

Clignotement ré- : La bobine réceptrice automatique est en mode économie d'énergie.

Clignotement in- : Une erreur s'est produite. termittent

Éteint : L'imprimante est hors tension.

2 Commutateur Auto

Sélectionne le sens de saisie du papier.

Backward : Le rouleau est saisi avec la face imprimable vers l'intérieur.

Forward : Le rouleau est saisi avec la face imprimable vers l'extérieur.

Off : La bobine réceptrice automatique ne saisit pas le papier.

3 Commutateur Manual

Sélectionne le sens de saisie manuelle.

Le paramètre sélectionné avec le commutateur Manual prend effet lorsque le commutateur Auto est en position Off.

Backward : Le rouleau est saisi avec la face imprimable vers l'intérieur.

La vitesse augmente si vous appuyez sur le bouton pendant plus de trois secondes.

Forward : Le rouleau est saisi avec la face imprimable vers l'extérieur.

La vitesse augmente si vous appuyez sur le bouton pendant plus de trois secondes.

Fixation du papier

Cette section explique comment fixer le rouleau de papier au mandrin de la bobine réceptrice automatique.

La procédure diffère en fonction du sens de saisie du papier.

Important :

Avant de continuer, sélectionnez Non pour Découpe auto. L'utilisation de la bobine réceptrice automatique en position Oui entraîne des erreurs.

« Coupe du papier rouleau » à la page 29

Saisie du papier avec la face imprimable vers l'extérieur

Pour plus d'informations sur l'installation du mandrin, consultez le Guide d'installation de la bobine réceptrice automatique en option.

Touches utilisées pour les paramètres suivants

Opérations de base

1 Positionnez le commutateur Auto de la bobine réceptrice automatique sur Off. Branchez le cordon d'alimentation dans une prise et vérifiez que le voyant d'alimentation s'éclaire.

2 Mettez l'imprimante sous tension en appuyant sur la touche ⏻.
3 Vérifiez que le papier rouleau est correctement chargé dans l'imprimante.
4 Appuyez sur la touche ✗ du panneau de contrôle. Appuyez sur la touche ▼ jusqu'à ce que l'extrémité du rouleau atteigne le mandrin.
5 Fixez l'extrémité au mandrin avec du ruban adhésif.

Placez du ruban adhésif (acheté dans le commerce) au centre et aux deux extrémités.

6 Appuyez sur le bouton ▼ du panneau de contrôle jusqu'à avoir chargé une quantité suffisante de papier pour entourer trois fois le mandrin.
7 Maintenez la touche Manual appuyée jusqu'à l'option Forward pour enrouler le papier trois fois autour du mandrin.

Après avoir enroulé le papier autour du mandrin, assurez-vous qu'il est suffisamment lâche.

Remarque :

Le tendeur fourni avec la bobine réceptrice automatique est utilisé avec certains types de papiers. Donnez du mou au papier et insérez le tendeur près du centre du papier, comme illustré. Consultez la section suivante pour savoir quels papiers exigent un tendeur.

« Tableau des supports spéciaux Epson » à la page 154

Positionnez le commutateur Auto sur Forward.

Saisie du papier avec la face imprimable vers l'intérieur

Pour plus d'informations sur l'installation du mandrin, consultez le Guide d'installation de la bobine réceptrice automatique en option.

Touches utilisées pour les paramètres suivants

1

Positionnez le commutateur Auto de la bobine réceptrice automatique sur Off. Branchez le cordon d'alimentation dans une prise et vérifiez que le voyant d'alimentation s'éclaire.

2

Mettez l'imprimante sous tension en appuyant sur la touche ⏻.

3

Vérifiez que le papier rouleau est correctement chargé dans l'imprimante.

4

Appuyez sur la touche ✗.↓ du panneau de contrôle. Appuyez sur la touche ▼ jusqu'à ce que l'extrémité du rouleau atteigne le mandrin.

5

Fixez l'extrémité au mandrin avec du ruban adhésif.

Placez du ruban adhésif (acheté dans le commerce) au centre et aux deux extrémités.

Appuyez sur le bouton ▼ du panneau de contrôle jusqu'à avoir chargé une quantité suffisante de papier pour entourer trois fois le mandrin.

7

Maintenez la touche Manual appuyée jusqu'à l'option Backward pour enrouler le papier trois fois autour du mandrin.

Après avoir enroulé le papier autour du mandrin, assurez-vous qu'il est suffisamment lâche.

Positionnez le commutateur Auto sur Backward.

Retrait du papier de la bobine réceptrice automatique

Cette section explique comment retirer le papier de la bobine réceptrice automatique.

Attention :

Le retrait du papier de la bobine réceptrice automatique exige l'intervention de deux personnes placées chacune à une extrémité du rouleau.

Une personne seule tentant de réaliser l'opération par elle-même pourrait laisser tomber le rouleau et se blesser.

Touches utilisées pour les paramètres suivants

1

Positionnez le commutateur Auto sur Off.

Opérations de base

2

Coupez le papier et enroulez-le totalement autour du mandrin de la bobine réceptrice automatique.

« Méthode de coupe manuelle » à la page 30

Une fois le papier coupé, soutenez l'extrémité pour éviter que la surface imprimée ne touche le sol. Continuez à soutenir le papier jusqu'à ce qu'il soit totalement enroulé. Maintenez le commutateur Manual enfoncé en fonction du sens d'enroulement (Forward ou Backward).

3

Déverrouillez la partie amovible et retirez-la du mandrin du rouleau.

Lorsque vous retirez la partie amovible, soutenez le mandrin du rouleau d'une main pour éviter qu'il ne tombe.

Retirez le mandrin du rouleau de la bobine réceptrice automatique.

Méthodes d'impression de base (Windows)

L'impression est réalisée à partir de l'application utilisée pour créer le document à imprimer. La procédure de base est décrite ci-dessous.

1

Mettez l'imprimante sous tension et chargez le papier.

« Chargement du papier rouleau » à la page 26
« Chargement de feuilles simples » à la page 32
« Chargement de carton poster » à la page 34

2

Lorsque vous avez créé les données, cliquez sur Print (Imprimer) dans le menu File (Fichier).

Une fois que vous avez vérifié que l'imprimante est sélectionnée, cliquez sur Printer properties (Propriétés de l'imprimante) ou Properties (Propriétés) pour afficher l'onglet Printer Settings (Paramètres imprimante).

Vérifiez les options sélectionnées pour Media Settings.

Pour commencer, le pilote d'impression télécharge automatiquement les informations sur le support présent dans l'imprimante et les affiche dans la zone Media Settings.

Pour imprimer en utilisant les paramètres en cours, passez à l'étape suivante.

Si les paramètres souhaités ne sont pas affichés, remplacez le support présent dans l'imprimante par le type de papier souhaité et cliquez sur le bouton Acquire Info (Obt. infos). Le pilote va de nouveau chercher les données dans l'imprimante et actualise les informations affichées dans la zone Media Settings.

5

Dans la zone Size Settings, choisissez la Paper Size (Taille papier) souhaitée.

Choisissez la Paper Size (Taille papier) sélectionnée lorsque le document a été créé dans l'application.

Si le format souhaité n'est pas disponible dans le menu, cliquez sur Custom Paper Size pour ajouter un format de papier personnalisé. « Impression dans des formats non standard » à la page 68

6

Sélectionnez les options d'ajustement et d'impression sans marges.

Pour redimensionner le document afin de l'ajuster à la largeur du rouleau, sélectionnez tout simplement Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau).

Pour imprimer sans marges, sélectionnez Borderless (Sans marges).

Opérations de base

Pour une impression sans marges sur un papier de largeur supérieure au format original du document, sélectionnez à la fois les options d'ajustement et d'impression sans marges.

Les paramètres avancés d'ajustement et d'impression sans marge figurent dans l'onglet Layout.

« Agrandissements et bannières horizontales et verticales » à la page 61
« Impression sans marges » à la page 71

Dans la zone Print Quality (Qualité), choisissez une option pour Select Target (Sélect. cible).

Choisissez une option en fonction du type de document et de son utilisation.

Pour choisir une méthode de correction de couleurs ou pour ajuster les couleurs, sélectionnez Advanced Settings (Avancé).

« Correction des couleurs et impression » à la page 76

Vérifiez les paramètres.

Les paramètres sélectionnés apparaissent dans la zone de droite. Vérifiez qu'ils sont corrects.

Appuyez sur le bouton OK.

Une fois la configuration terminée, cliquez sur Print (Imprimer).

La barre de progression s'affiche et l'impression démarre.

Opérations de base

Écran lors de l'impression

L'écran suivant s'affiche lorsque vous démarrez l'impression, et la barre de progression (l'état de traitement de l'ordinateur) apparaît. Cet écran vous permet de vérifier le niveau d'encre restante, les numéros de produit des cartouches d'encre et autres informations.

Un message d'erreur s'affiche en cas d'erreur ou si une cartouche d'encre doit être remplacée avant l'impression.

Méthodes d'impression de base (Mac OS X)

1 Mettez l'imprimante sous tension et chargez le papier.

« Chargement du papier rouleau » à la page 26
« Chargement de feuilles simples » à la page 32
« Chargement de carton poster » à la page 34

2 Lorsque vous avez créé les données, dans le menu File (Fichier) de l'application, cliquez sur Print (Imprimer) et ainsi de suite.

3 L'écran d'impression s'affiche. Mac OS X v10.7

Opérations de base

Cliquez sur Show Details (Afficher les détails) en bas de la boîte de dialogue.

Sous Mac OS X 10.6 et 10.5, cliquez sur la flèche (▼) pour configurer les paramètres de l'écran Page Setup (Format d'impression).

Si les paramètres des pages n'apparaissent pas dans la boîte de dialogue, cliquez sur l'option de configuration de la page (par exemple Page Setup (Format d'impression)) du menu File (Fichier).

Vérifiez que cette imprimante est sélectionnée, puis configurez la taille du papier.

Sélectionnez l'une des options suivantes pour Paper Size (Taille papier). XXXX est la taille de papier réelle, par exemple A4.

XXXX : Impression avec marges sur papier rouleau. Imprimez à l'aide de l'option Marge Papier Rouleau sélectionnée sur l'imprimante.

« Menu Travail d'impression » à la page 113

XXXX (feuille simple) : Impression avec marges sur feuilles simples. Imprimer avec des marges supérieure, droite et gauche de 3 mm, et avec une marge inférieure de 14 mm.

Lorsque vous procédez à une impression sans marge ou en bannière, consultez 📄

« Impression sans marges » à la page 71, 📋 « Agrandissements et bannières horizontales et verticales » à la page 61

5

Pour afficher les paramètres d'impression de base, sélectionnez Printer Settings (Paramètres imprimante) dans la liste.

Sous Mac OS X versions 10.7 et 10.6, le pilote d'impression acquiert automatiquement des informations sur le papier chargé dans l'imprimante au démarrage et les affiche dans les zones Page Setup (Format d'impression) et Media Type (Support). Pour imprimer en utilisant les paramètres en cours, passez à l'étape suivante.

Opérations de base

Sous Mac OS X 10.5, sélectionnez Page Setup (Format d'impression) et le Media Type (Support) en fonction du type de papier chargé dans l'imprimante.

Si les paramètres souhaités ne sont pas affichés, remplacez le support présent dans l'imprimante par le type de papier souhaité et cliquez sur le bouton Acquire Info (Obt. infos). Le pilote va de nouveau chercher les données dans l'imprimante et actualise les informations affichées.

Choisissez comment le document imprimé sera utilisé.

Choisissez une option en fonction du type de document et de son utilisation.

Pour choisir une méthode de correction de couleurs ou pour ajuster les couleurs, sélectionnez Advanced Settings (Avancé) pour Mode.

« Correction des couleurs et impression » à la page 76

Vérifiez les paramètres.

Les paramètres sélectionnés apparaissent dans la zone de droite. Vérifiez qu'ils sont corrects.

Une fois la configuration terminée, cliquez sur Print (Imprimer).

L'icône de l'imprimante s'affiche dans le Dock lors de l'impression. Cliquez sur l'icône de l'imprimante pour afficher l'état. Vous pouvez consulter la progression du travail d'impression actuel ainsi que les informations sur l'état de l'imprimante. Vous pouvez aussi annuler une tâche d'impression.

De même, en cas d'erreur lors de l'impression, un message de notification s'affiche.

Cette section décrit les zones imprimables pour l'imprimante.

Si la marge définie dans une application est supérieure aux valeurs de configuration suivantes, les sections excédant les marges spécifiées ne sont pas imprimées. Par exemple, si les marges gauche et droite sont configurées sur 15 mm dans le menu et que le document remplit la page, les bandes de 15 mm sur les deux côtés ne sont pas imprimées.

Zone imprimable du papier rouleau

La zone grise dans l'illustration ci-dessous indique la zone imprimable.

Lors d'une impression sans marges sur la gauche et la droite, les marges gauche et droite sont de 0 mm. Si vous imprimez sans marges sur tous les côtés, toutes les marges sont de 0 mm.

La flèche de l'illustration indique la direction du papier éjecté.

*1 SC-T7000 Series
*2 SC-T5000 Series
*3 SC-T3000 Series
*4 Si Banner (Bannière) est sélectionné pour Roll Paper Option (Option papier rouleau) dans l'onglet Advanced (Plus d'options) du pilote d'impression, les marges supérieure et inférieure sont de 0 mm.

Pour le papier rouleau, les marges dépendent de l'option sélectionnée pour Marge Papier Rouleau dans le menu, comme indiqué dans le tableau ci-dessous.

Paramètres Marge Papier Rouleau « Menu Configuration » à la page 118

indique les paramètres par défaut.

Paramètre Marge Papier Rouleau	Valeurs de marge
Normale	1, 3 = 15 mm*
	2, 4 = 3 mm
Haut/Bas 15mm	1, 3 = 15 mm
	2, 4 = 3 mm
Haut 35/Bas 15mm	1 = 35 mm
	3 = 15 mm
	2, 4 = 3 mm
Haut 45/Bas 15mm	1 = 45 mm
	3 = 15 mm
	2, 4 = 3 mm
3mm	1, 2, 3, 4 = 3 mm
15mm	1, 2, 3, 4 = 15 mm

* Lorsque Normale est sélectionné, la valeur pour 1 est de 20 mm pour le papier suivant.

Premium Glossy Photo Paper (Papier photo glacé Premium) (250)/Premium Semigloss Photo Paper (Papier photo semi-glacé Premium) (250)/Premium Luster Photo Paper (Papier photo lustré Premium) (260)/Premium Semimatte Photo Paper (Papier photo semi-mat Premium) (260)

Lorsque le papier suivant est utilisé en mode CAD / Line Drawing (CAO/dessin au trait), la valeur de 1 et 3 est de 3 mm.

Singleweight Matte Paper (Papier mat fin)

Important :

L'impression est déformée lorsque le bord arrière du papier rouleau sort du mandrin. Veillez à ce que le bord arrière n'entre pas dans la zone d'impression.
☐ Le format d'impression ne change pas lorsque les marges sont modifiées.

Zone imprimable des feuilles simples

Lors d'une impression sans marges sur la gauche et la droite, les marges gauche et droite sont de 0 mm. L'impression sans marges n'est pas disponible sur du carton poster.

La flèche de l'illustration indique la direction du papier éjecté.

Mise hors tension à l'aide de la fonction Gestion Alimentation

L'imprimante est dotée de deux options de gestion de l'alimentation.

Mode Veille

L'imprimante passe en mode Veille en l'absence d'erreurs, si aucun travail d'impression n'est reçu ou si aucune opération n'a lieu sur le panneau de contrôle ou ailleurs. Lorsque l'imprimante passe en mode Veille, l'écran du panneau de contrôle s'éteint et les moteurs internes et autres parties s'éteignent afin de réduire la consommation électrique.

Appuyez sur n'importe quel bouton du panneau de contrôle pour réactiver l'affichage. Toutefois, dans ces conditions, l'affichage de l'écran s'éteint à nouveau après 30 secondes en l'absence de nouvelle opération.

L'imprimante ne quitte le mode Veille et ne retrouve un fonctionnement normal que lorsqu'elle reçoit un travail d'impression, lorsque son capot est ouvert ou en cas d'intervention sur son matériel. Le délai au bout duquel l'imprimante entre en mode Veille peut être défini de 5 à 180 minutes. Par défaut, l'imprimante passe en mode Veille si aucune opération n'est exécutée pendant 15 minutes. Le délai peut être modifié à partir du menu Configuration. « Menu Configuration » à la page 118

Remarque :

Lorsque l'imprimante passe en mode Veille, l'écran du panneau de contrôle devient vide comme si l'appareil était éteint, mais le témoin ⏻ reste allumé.

□ Minuterie Extinction

L'imprimante est équipée d'une option Gestion Alimentation qui l'éteint automatiquement si aucune erreur ne se produit, si aucun travail n'est reçu ou si aucune opération n'est effectuée sur le panneau de contrôle ou le matériel pendant la durée définie. Le délai au bout duquel

Opérations de base

l'imprimante s'éteint automatiquement peut être défini de 1 à 24 heures, par incréments d'une heure.

Par défaut, l'imprimante s'éteint automatiquement en l'absence d'erreurs, si aucun travail d'impression n'est reçu ou si aucune opération n'a lieu sur le panneau de contrôle ou le matériel pendant huit heures. Les paramètres Gestion Alimentation peuvent être définis à partir du menu Configuration. « Menu Configuration » à la page 118

À propos de la gestion de l'alimentation

Vous pouvez régler un délai avant que la gestion de l'alimentation ne s'applique. Toute augmentation a un impact sur la consommation énergétique de l'imprimante. Prenez en compte l'environnement avant d'apporter le moindre changement.

Annulation d'une impression

Il existe plusieurs méthodes pour interrompre les opérations d'impression. Elles varient en fonction du contexte.

Lorsque l'ordinateur a terminé d'envoyer des données à l'imprimante, vous ne pouvez pas annuler le travail d'impression à partir de l'ordinateur. Annulez-le sur l'imprimante.

Annulation depuis l'ordinateur (Windows)

Si la barre de progression s'affiche

Cliquez sur Cancel (Annuler).

Si la barre de progression ne s'affiche pas

1 Cliquez sur l'icône d'imprimante de la barre des tâches pendant que l'impression est en cours.

Les icônes affichées varient en fonction des paramètres sélectionnés pour Windows.

2 Faites un clic droit sur le travail que vous souhaitez annuler et sélectionnez Cancel (Annuler) dans le menu du document.

Pour annuler tous les travaux, cliquez sur Cancel All Documents (Annuler tous les documents) dans le menu Printer (Imprimante).

Si le travail a été envoyé à l'imprimante, les données d'impression ne s'affichent pas dans la fenêtre ci-dessus.

Annulation depuis l'ordinateur (Mac OS X)

1 Cliquez sur l'icône d'imprimante dans le Dock.

2 Sélectionnez le travail à annuler, puis cliquez sur Delete (Supprimer).

Si le travail a été envoyé à l'imprimante, les données d'impression ne s'affichent pas dans la fenêtre ci-dessus.

Annulation sur l'imprimante

Appuyez sur la touche II·☑, sélectionnez Annuler Le Travail à l'écran, puis appuyez sur la touche OK.

Le travail d'impression est annulé même en cours d'impression. Un certain délai peut s'écouler avant que l'imprimante revienne à l'état Prêt après l'annulation d'un travail.

Remarque :

Vous ne pouvez pas utiliser l'opération ci-dessus pour supprimer des travaux d'impression qui se trouvent dans la file d'attente de l'ordinateur. Reportez-vous à la section « Annulation depuis l'ordinateur » pour savoir comment supprimer des travaux d'impression se trouvant dans la file d'attente.

Utilisation du disque dur en option

Utilisation du disque dur en option

Rôle du disque dur

Lorsqu'un disque dur en option est connecté, les travaux d'impression peuvent être consultés et gérés comme indiqué ci-dessous.

Gestion des travaux d'impression

- Depuis le menu Travail d'impression

Pour plus d'informations, consultez 📄 « Consultation et impression des travaux d'impression conservés » à la page 59

- Depuis Remote Manager

L'utilitaire Remote Manager est inclus dans l'installation standard de l'interface réseau de l'imprimante et, en plus de la gestion des travaux d'impressions conservés sur le disque dur, peut servir à consulter l'état de l'imprimante et à régler les paramètres réseau. Vous pouvez le lancer en saisissant l'adresse IP de l'imprimante dans un navigateur Web.

Pour plus d'informations, consultez l'aide en ligne de Remote Manager.

Pour plus d'informations sur le lancement de Remote Manager consultez 📄 le Guide réseau (pdf)

- Depuis LFP HDD Utility (Windows uniquement)

Vous pouvez utiliser l'LFP HDD Utility pour gérer les travaux d'impression conservés sur le disque dur connecté à l'imprimante. L'imprimante doit être connectée à l'ordinateur via une connexion USB.

L'utilitaire est téléchargeable sur le site Web Epson.

http://www.epson.com

Fonctions du disque dur

Lorsqu'un disque dur en option est installé, les travaux d'impression peuvent être consultés et gérés comme indiqué ci-dessous.

- Consultation des travaux d'impression

Lorsque plusieurs travaux d'impression ont été lancés et que certains sont en file d'attente, vous pouvez afficher les informations suivantes.

Heure de début de l'impression
Durée d'impression estimée
D'autres informations, notamment si le travail peut être imprimé sans changer les consommables

Vous pouvez sélectionner et annuler des travaux d'impression dans Remote Manager ou dans LFP HDD Utility.

Utilisation du disque dur en option

- Consultation et reprise des travaux d'impression en attente

Si la source sélectionnée avec l'imprimante est différente de cette indiquée dans le travail d'impression, une erreur se produit et l'impression est suspendue.

Dans ce cas, l'impression ne peut redémarrer tant que l'impression n'a pas retrouvé son état Prêt, en remplaçant le papier, par exemple.

Lorsqu'un disque dur en option est installé, les types de travaux d'impression suivants peuvent être mis en attente temporairement.

Travaux d'impression qui indiquent des sources différentes de celles sélectionnées avec l'imprimante
Travaux d'impression qui indiquent des types de papier différents de ceux sélectionnés avec l'imprimante
Travaux d'impression qui indiquent des formats de papier (largeurs) différents de ceux sélectionnés avec l'imprimante

Lorsque vous avez imprimé tous les travaux pouvant l'être sur le papier en place dans l'imprimante, vous pouvez remplacer le papier par le support indiqué dans les travaux d'impression en attente, et reprendre l'impression pour améliorer votre productivité.

Vous pouvez sélectionner, reprendre ou annuler des travaux d'impression individuels dans Remote Manager ou dans LFP HDD Utility.

Remarque :

Vous pouvez enregistrer les travaux d'impression en attente si Oui est sélectionné pour Stocker travail interr dans le menu Configuration du panneau de contrôle.

Le paramètre par défaut est Non.

« Menu Configuration » à la page 118

- Consultation et impression des travaux d'impression conservés

Vous pouvez conserver des travaux d'impression sur le disque dur et les imprimer plus tard.

Les travaux d'impression sélectionnés pour être imprimés plus tard peuvent être imprimés directement depuis le disque dur sans impact sur l'ordinateur.

Les travaux d'impression sont enregistrés à l'aide du pilote d'impression. « Enregistrement des travaux d'impression sur le disque dur » à la page 58

Remarque :

Les travaux d'impression d'agrandissements créés avec un scanner relié à l'imprimante ne peuvent pas être enregistrés sur le disque dur.
□ Les travaux imprimés depuis les applications suivantes sont toujours enregistrés sur le disque dur.

Pour plus d'informations sur les autres applications, consultez la documentation du logiciel ou l'aide en ligne.

Enregistrement des travaux d'impression sur le disque dur

Cette section décrit les paramètres du pilote d'impression utilisés pour enregistrer les travaux d'impression.

Utilisation du disque dur en option

1 Lorsque vous avez créé les données, cliquez sur Print (Imprimer) dans le menu File (Fichier).

2 Une fois que vous avez vérifié que l'imprimante est sélectionnée, cliquez sur Printer properties (Propriétés de l'imprimante) ou Properties pour les paramètres d'impression.

3 Dans l'onglet Advanced (Plus d'options), cliquez sur le bouton Settings (Configuration) de la zone Hard Disk Unit et sélectionnez Print and Save (Impr et enr) ou Save only (Enreg uniq).

Si Save only (Enreg uniq) est sélectionné, le travail d'impression est enregistré sur le disque dur en option mais pas imprimé.

Consultation et impression des travaux d'impression conservés

Cette section décrit comment consulter et imprimer les travaux enregistrés depuis le panneau de contrôle.

Touches utilisées pour les paramètres suivants

Utilisation du disque dur en option

1 Vérifiez que l'imprimante est prête à imprimer. Appuyez sur les touches ◀/▶ pour mettre en surbrillance 🔒 et appuyez sur la touche OK.
Le menu Travail d'impression s'affiche.
2 Appuyez sur les touches ▼/▲ pour mettre en surbrillance Travail stocké et appuyez sur la touche OK.
La zone d'affichage de l'onglet du travail d'impression affiche les noms des travaux d'impression conservés.
3 Appuyez sur les touches ▼/▲ pour mettre en surbrillance le travail souhaité et appuyez sur la touche OK.
Les informations sur le travail sélectionné s'affichent.
Pour quitter sans imprimer le travail, appuyez sur la touche II· après avoir consulté les informations sur le travail.
Pour imprimer le travail, passez à l'Étape 4.
4 Appuyez sur la touche OK.
Vous êtes invité à indiquer le nombre de copies.
5 Appuyez sur les touches ▼/▲ pour sélectionner le nombre de copies et appuyez sur la touche OK.

Autres façons d'imprimer

Autres façons d'imprimer

Agrandissements et bannières horizontales et verticales

Le pilote d'impression peut agrandir ou réduire des documents pour différents formats de papier. Trois méthodes de configuration sont disponibles.

Avant d'imprimer dans des formats non standard, notamment des bannières verticales ou horizontales et des formats carrés, indiquez la taille de papier souhaitée dans le pilote d'impression.

« Impression dans des formats non standard » à la page 68

□ Ajuster à la largeur du papier rouleau

Agrandit ou réduit automatiquement la taille d'image en fonction de la largeur du papier rouleau.

☐ Specify Size (Définir la taille)

Vous pouvez spécifier le facteur d'agrandissement ou de réduction. Utilisez cette méthode pour une taille de papier non standard.

☐ Fit to Output Size (Ajuster à taille sortie)

Agrandit ou réduit automatiquement la taille d'image en fonction de la taille du papier.

A4

A3

Remarque :

Lorsque vous imprimez à partir d'applications spécialement conçues pour réaliser des bannières horizontales et verticales, définissez les paramètres d'impression de la façon indiquée dans la documentation de l'application.
☐ Lorsque vous utilisez des applications Windows conçues pour réaliser des bannières horizontales ou verticales, sélectionnez Banner (Bannière) dans l'onglet Advanced (Plus d'options).

Autres façons d'imprimer

Adaptation de documents à la largeur du papier rouleau

Configuration des paramètres dans Windows

1 Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression et sélectionnez une Paper Size (Taille papier) correspondant à la taille de la page du document.

« Méthodes d'impression de base (Windows) » à la page 47

2 Dans l'onglet Layout, sélectionnez Reduce/Enlarge (Impression proportionnelle) et cliquez sur Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau).

3 Choisissez entre la largeur ou la longueur du document pour l'adapter à la largeur du papier rouleau.

Vous pouvez également adapter le document imprimé à la largeur du rouleau en sélectionnant Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau) dans l'onglet Printer Settings (Paramètres imprimante).

4 Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1 Sélectionnez Page Layout Settings (Paramètres disposition pages) dans la liste de la boîte de dialogue d'impression et sélectionnez Reduce/Enlarge (Impression proportionnelle).

« Méthodes d'impression de base (Mac OS X) » à la page 50

Autres façons d'imprimer

2

Sélectionnez Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau) et choisissez entre la largeur et la longueur du document pour l'adapter à la largeur du papier rouleau.

Vérifiez les autres paramètres et lancez l'impression.

Choix d'un format d'impression

Configuration des paramètres dans Windows

1

Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression et sélectionnez une Paper Size (Taille papier) correspondant à la taille de la page du document.

« Méthodes d'impression de base (Windows) » à la page 47

Dans l'onglet Layout, sélectionnez Reduce/Enlarge (Impression proportionnelle) et cliquez sur Specify Size (Définir la taille).

Choisissez une méthode d'entrée ainsi qu'une taille.

Entrez une valeur directement ou cliquez sur les flèches à droite de la zone d'échelle pour définir la valeur.

Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1

Sélectionnez Page Layout Settings (Paramètres disposition pages) dans la liste de la boîte de dialogue d'impression et sélectionnez Reduce/Enlarge (Impression proportionnelle).

« Méthodes d'impression de base (Mac OS X) » à la page 50

Autres façons d'imprimer

2

Sélectionnez Specify Size (Définir la taille), choisissez une méthode de sélection de la taille, et précisez une taille.

Entrez une valeur directement ou cliquez sur les flèches à droite de la zone d'échelle pour définir la valeur.

Vérifiez les autres paramètres et lancez l'impression.

Adaptation de documents au format de sortie

Configuration des paramètres dans Windows

1

Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression et sélectionnez une Paper Size (Taille papier) correspondant à la taille de la page du document.

« Méthodes d'impression de base (Windows) » à la page 47

Dans l'onglet Layout, sélectionnez Reduce/Enlarge (Impression proportionnelle) et cliquez sur Fit to Output Size (Ajuster à taille sortie).

Sélectionnez la taille du papier utilisé pour l'impression.

Pour imprimer le document (margesexclues) à la taille de sortie précise sélectionnée, sélectionnez Oversize.

Remarque :

Lorsque vous imprimez à l'aide de l'option Oversize, chargez un papier aussi grand que le paramètre Output Size (Taille de sortie) plus les marges d'impression.

Marges d'impression 📋 « Zone imprimable » à la page 53

4

Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1

Sélectionnez Page Layout Settings (Paramètres disposition pages) dans la liste de la boîte de dialogue d'impression et sélectionnez Reduce/Enlarge (Impression proportionnelle).

« Méthodes d'impression de base (Mac OS X) » à la page 50

Autres façons d'imprimer

Sélectionnez Fit to Output Size (Ajuster à taille sortie) et choisissez une taille de papier correspondant au papier placé dans l'imprimante.

Vérifiez les autres paramètres et lancez l'impression.

Remarque :

Vous pouvez également adapter le document imprimé à la taille du papier en sélectionnant Scale to fit paper size (Adapter à la taille du papier) dans la boîte de dialogue d'impression Paper Handling (Gestion du papier).

Réalisation d'agrandissements avec un scanner

Connectez un scanner Epson à l'imprimante pour créer facilement des agrandissements. Aucun ordinateur n'est requis.

Les scanners pris en charge sont indiqués sur le site Web Epson.

http://www.epson.com

Tailles prises en charge

Taille du document numérisé : de 4 X 6 pouces à A3 ^*1

Taille de la copie : Jusqu'à 36 pouces (environ 914 mm) ^*2

*1 Variable en fonction du modèle de scanner connecté.
*2 Jusqu'à 24 pouces (environ 610 mm) avec le modèle SC-T3000 Series.

Connexion du scanner

Préparez l'imprimante et le scanner.

Pour plus d'informations sur la configuration du scanner, consultez la documentation qui l'accompagne.

Mettez l'imprimante et le scanner hors tension.

Autres façons d'imprimer

3 Connectez le scanner à l'imprimante à l'aide du câble fourni avec le scanner.

Important :

Connectez le scanner directement à l'imprimante. La fonction d'agrandissement n'est disponible que lorsque le scanner est connecté directement à l'imprimante.

Réalisation d'agrandissements

Touches utilisées pour les paramètres suivants

1 Mettez l'imprimante et le scanner sous tension.

Vous pouvez les allumer dans n'importe quel ordre.

2 Chargez dans l'imprimante du papier aux dimensions adaptées à l'agrandissement souhaité.

« Tableau des supports spéciaux Epson » à la page 154

3 Placez l'original sur la vitre du scanner ou dans le chargeur automatique de documents.

« Positionnement de documents sur le scanner » à la page 67

Pour plus d'informations sur l'utilisation du scanner, consultez la documentation qui l'accompagne.

4 Après avoir vérifié que l'imprimante est prête, appuyez sur les touches ◀/▶ pour mettre en surbrillance l'onglet △ et appuyez sur la touche OK.

La boîte de dialogue d'agrandissement s'affiche.

5 Dans la boîte de dialogue d'agrandissement, appuyez sur les touches ▲/▼ pour sélectionner le nombre de copies et appuyez sur la touche OK.

Pour modifier les paramètres de copie ou le rapport d'agrandissement, appuyez sur la touche Menu. Le menu Copie agrandie s'affiche.

Vous pouvez utiliser la touche ✿ du scanner à la place de la touche OK pour lancer la copie.

Utilisation du menu Copie agrandie « Opérations du menu » à la page 108

Paramètres « Menu Copie agrandie » à la page 124

Autres façons d'imprimer

Remarque :

Sur le modèle SC-T3000 Series, lorsque Autre taille est sélectionné pour Auto et A0(2Feuill.) sélectionné pour Taille de sortie, le document est imprimé sur deux feuilles comme indiqué sur l'illustration.

Si le document est imprimé sur un rouleau de largeur A2, vous pouvez joindre les deux parties avec du ruban adhésif ou autre, pour constituer une feuille A0 complète. Si le document est imprimé sur un rouleau plus large, les marges devront être découpées.

Positionnement de documents sur le scanner

Le non respect des précautions suivantes lors du positionnement de l'original sur le scanner pourrait entraîner une mauvaise qualité d'impression ou un échec de la numérisation.

☐ Veillez à insérer l'original en position paysage (horizontale).

Si des documents sont placés sur la vitre et dans le chargeur automatique de documents, ce sont les documents présents dans le chargeur qui seront numérisés.

Retirez les documents du chargeur automatique avant de positionner un document sur la vitre.

☐ Le chargeur automatique de document ne peut pas être utilisé lorsque :

☐ A4/2->Bannière (Auto) est sélectionné pour Auto.
☐ B1, A0, ou A0 (2Feuill.) est sélectionné pour Taille de sortie
☐ Le format de l'original est de 4 X 6 pouces
☐ L'original est imprimé sur un support épais (carton poster ou papier photo)

☐ Lorsque vous faites plusieurs copies d'un original positionné sur la vitre, il est possible que l'original soit numérisé une fois pour chaque copie.

Attendez que tous les copies soient imprimées avant d'ouvrir le capot du scanner.

Utilisez le chargeur automatique de documents pour numériser des documents de plusieurs pages. Les copies étant imprimées au fur et à mesure que les originaux sont numérisés, l'imprimante est dans l'incapacité d'assembler plusieurs copies de documents de plusieurs pages.

Exemple : Ordre dans lequel les pages sont produites lorsque l'imprimante est utilisée pour faire deux copies d'un document de deux pages

Autres façons d'imprimer

Impression dans des formats non standard

Avant d'imprimer dans des formats non standard, notamment des bannières verticales ou horizontales et des formats carrés, enregistrez la taille de papier souhaitée dans le pilote d'impression. Une fois indiqués dans le pilote d'impression, les formats personnalisés peuvent être sélectionnés dans l'application Page Setup (Format d'impression) et dans d'autres boîtes de dialogue.

Vous pouvez utiliser les tailles suivantes.

Largeur	SC-T7000 Series	de 89 à 1 118 mm
	SC-T5000 Series	de 89 à 914 mm
	SC-T3000 Series	de 89 à 620 mm * ^1
Longueur*2	Windows : de 127 à 15 000 mmMac OS X : 127 à 15 240 mm

1. La largeur imprimable maximale est de 610 mm.
2. La longueur de papier peut être supérieure si vous utilisez des applications prenant en charge l'impression de bannières. Toutefois, la taille réelle de l'impression dépend de l'application, de la taille du papier chargé sur l'imprimante et de l'environnement informatique.

Important :

La taille la plus petite prise en charge par l'imprimante est 254 mm (large) × 127 mm (long). Si vous indiquez une taille inférieure dans le pilote d'impression pour Custom Paper Size, le document imprime avec des marges plus larges que prévu qui devront être découpées.
Pour les Custom Paper Sizes (Tailles de papier personnalisées) Mac OS X, même si vous pouvez spécifier une taille de papier supérieure qui ne peut pas être chargée sur l'imprimante, l'impression ne s'effectuera pas correctement.
☐ La taille de sortie disponible est limitée selon l'application utilisée.

Configuration des paramètres dans Windows

1 Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression et cliquez sur Custom Paper Size.

« Méthodes d'impression de base (Windows) » à la page 47

Custom Paper Size n'est pas disponible lorsque Front — Poster Board (Avant — affiche) est sélectionné pour Source.

2 Saisissez la taille souhaitée dans la boîte de dialogue User Defined Paper Size, et cliquez sur Save.

□ Vous pouvez saisir 24 caractères au maximum dans la zone Paper Size Name (Nom du format personnalisé).

Autres façons d'imprimer

Pour afficher les valeurs Paper Width et Paper Height d'une taille standard proche de la taille personnalisée souhaitée, sélectionnez l'option appropriée pour Base Paper Size.
Si vous spécifiez le Fix Aspect Ratio souhaité et sélectionnez Landscape (Paysage) ou Portrait pour Base, vous avez uniquement besoin d'indiquer la Paper Width ou la Paper Height.

Pour modifier la taille du papier enregistrée, sélectionnez le nom de la taille de papier dans la liste de gauche.
Pour supprimer la taille personnalisée que vous avez enregistrée, sélectionnez le nom correspondant dans la liste de gauche, puis cliquez sur Delete (Effacer).
□ Vous pouvez enregistrer jusqu'à 100 tailles de papier.

3

Cliquez sur OK.

Les tailles enregistrées sont à présent disponibles dans le menu Paper Size (Taille papier) de la boîte de dialogue Printer Settings (Paramètres imprimante).

Vous pouvez maintenant imprimer normalement.

Configuration des paramètres sous Mac OS X

1

Lorsque l'écran Print (Imprimer) s'affiche, sélectionnez Manage Custom Sizes (Gérer les tailles personnalisées) dans la liste Paper Size (Taille du papier).

« Méthodes d'impression de base (Mac OS X) » à la page 50

Si la boîte de dialogue d'impression de l'application ne propose aucune option de paramétrage des pages, affichez la boîte de dialogue des paramètres des pages.

2

Cliquez sur + et saisissez le nom de la taille personnalisée.

Entrez les paramètres Width (Largeur), Height (Hauteur) pour Paper Size (Taille du papier), puis entrez les marges et cliquez sur OK.

Les plages de valeurs disponibles pour les tailles de pages et marges varient avec le modèle d'imprimante et les valeurs sélectionnées avec l'imprimante.

Autres façons d'imprimer

« Zone imprimable » à la page 53

Pour modifier une taille personnalisée enregistrée, choisissez son nom dans la liste de gauche.
Pour copier une taille personnalisée enregistrée, sélectionnez-la dans la liste de gauche et cliquez sur Duplicate (Doublon).
Pour effacer une taille personnalisée enregistrée, sélectionnez-la dans la liste de gauche et cliquez sur -.
Le paramètre de taille de papier personnalisée diffère selon la version du système d'exploitation. Pour plus de détails, reportez-vous à la documentation de votre système d'exploitation.

Cliquez sur OK.

Vous pouvez sélectionner la taille de papier que vous avez enregistrée dans le menu contextuel Paper Size (Taille papier).

Vous pouvez maintenant imprimer normalement.

Impression de dessins CAO

L'imprimante prend en charge le pilote HP-GL/2 et le langage HP RTL (Raster Transfer Language) utilisés par les tables traçantes. Lorsque vous imprimez des dessins CAO dans des applications compatibles avec les sorties HP-GL/2 ou HP RTL, définissez la sortie de la table traçante sur HP-GL/2 ou HP RTL. L'imprimante fait automatiquement la distinction entre les paramètres HP-GL/2 ou HP RTL des sorties d'impression normales et adapte son comportement en conséquence.

Important :

Il est possible que l'imprimante ne produise pas le résultat attendu si la quantité de données est très élevée.

Si l'application ne prend pas en charge les paramètres HP-GL/2 ou HP RTL, utilisez les paramètres suivants lorsque vous imprimez des dessins CAO ou d'autres dessins au trait.

Configuration des paramètres dans Windows

Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression, cliquez sur Select Target (Sélect. cible) pour Print Quality (Qualité) et sélectionnez CAD / Line Drawing (Black) (CAO/dessin au trait (noir)) ou CAD / Line Drawing (Color) (CAO/dessin au trait (couleur)).

Autres façons d'imprimer

Remarque :

Les options CAD / Line Drawing (Black) (CAO/ dessin au trait (noir)) et CAD / Line Drawing (Color) (CAO/dessin au trait (couleur)) sont disponibles pour Select Target (Sélect. cible) lorsqu'un type de papier adapté à l'impression de dessins CAO est sélectionné.

2 Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1 Affichez la boîte de dialogue d'impression et sélectionnez Printer Settings (Paramètres imprimante) dans la liste.

« Méthodes d'impression de base (Mac OS X) » à la page 50

2 Cliquez sur Select Target (Sélect. cible) pour Mode et sélectionnez CAD/Line Drawing(Black) (CAO/dessin au trait (noir)) ou CAD/Line Drawing(Color) (CAO/dessin au trait (couleur)).

Les options CAD/Line Drawing(Black) (CAO/dessin au trait (noir)) et CAD/Line Drawing(Color) (CAO/dessin au trait (couleur)) sont disponibles pour Select Target (Sélect. cible) lorsqu'un type de papier adapté à l'impression de dessins CAO est sélectionné.

3 Vérifiez les autres paramètres et lancez l'impression.

Impression sans marges

Vous pouvez imprimer vos données sans marges sur le papier.

Les types d'impression sans marges que vous pouvez choisir varient comme indiqué ci-dessous selon le type de support.

Papier rouleau : pas de marges sur tous les bords, pas de marges à gauche et à droite

Feuilles simples : pas de marges pour la gauche et la droite uniquement

(l'impression sans marges n'est pas disponible pour les cartons poster)

Lors d'une impression sans marges sur tous les bords, vous pouvez également configurer la coupe. « À propos de la coupe de papier rouleau » à la page 73

Lorsque vous effectuez une impression sans marges gauche et droite, des marges apparaissent en haut et en bas du papier.

Valeurs de marges supérieures et inférieures « Zone imprimable » à la page 53

Types de méthodes d'impression sans marges

Vous pouvez effectuer l'impression sans marges à l'aide des deux méthodes suivantes.

☐ Auto Expand (Agrandir auto)

Le pilote d'impression agrandit les données d'impression à une taille légèrement supérieure à la taille du papier, et imprime l'image agrandie. Les sections excédant les bords du papier ne sont pas imprimées, ce qui résulte en une impression sans marges.

Utilisez des paramètres tels que Page Layout (Disposition) dans les applications afin de configurer la taille des données d'image comme suit.

—Faites correspondre la taille de papier et le paramétrage de la page pour les données d'impression.

Autres façons d'imprimer

—Si l'application permet de paramétrer les marges, définissez les marges sur 0 mm.
—Attribuez à l'image la même taille que le papier.

☐ Retain Size (Format à conserver)

Créez des données d'impression supérieures à la taille du papier dans les applications afin de produire une impression sans marges. Le pilote d'impression n'agrandit pas les données d'une image. Utilisez des paramètres tels que Page Layout (Disposition) dans les applications afin de configurer la taille des données d'image comme suit.

—Créez des données d'impression supérieures au format d'impression réel de 3 mm sur la gauche et la droite (6 mm au total).
—Si l'application permet de paramétrer les marges, définissez les marges sur 0 mm.
—Attribuez à l'image la même taille que le papier.

Sélectionnez ce paramètre si vous souhaitez éviter l'agrandissement de l'image par le pilote d'impression.

Tailles de supports prises en charge pour l'impression sans marges

Les tailles de supports possibles pour une impression sans marges sont les suivantes :

Les tailles autorisées varient en fonction du modèle d'imprimante.

Largeurs de papier prises en charge	SC-T7000 Series	SC-T5000 Series	SC-T3000 Series
10"	√	√	√
30 cm	√	√	√
Super A3/ 329 mm/13"	√	√	√
16"	√	√	√
US C/17"	√	√	√
B2/515 mm	√	√	√
A1/595 mm	√	√	√
24"	√	√	√
B1/728 mm	√	√	—
A0/841 mm	√	√	—
36"	√	√	—
B0/1 030 mm	√	—	—
44"	√	—	—

Selon le type de support, il se peut que la qualité de l'impression diminue ou que l'impression sans marges ne puisse pas être sélectionnée.

« Tableau des supports spéciaux Epson » à la page 154

Autres façons d'imprimer

À propos de la coupe de papier rouleau

Lorsque vous effectuez une impression sans marges sur du papier rouleau, vous pouvez spécifier s'il s'agit d'une impression sans marges gauche et droite, ou d'une impression sans marges sur tous les bords, et également comment couper le papier dans Roll Paper Option (Option papier rouleau). L'opération de coupe pour chaque valeur est présentée dans le tableau suivant.

Paramètres du pilote d'impression	Borderless (Sans marges)	Single Cut (Découpe unique)	Double Cut (Découpe double)
Opération de coupe
Explication	Le paramètre par défaut du pilote d'impression estBorder-less(Sans marges).	La zone supérieure peut devenir légèrement irrégulière selon l'image puisque l'opération d'impression s'arrête lors de la découpe du bord supérieur du papier.Si la position de découpe est légèrement désalignée, de petites portions de l'image peuvent apparaître en haut ou en bas des pages adjacentes. Dans ce cas, utilisez l'optionRégler pos. découpe.«Menu Copie agrandie» à la page 124Lors d'une impression sur une page seulement, l'opération effectuée est la même que pourDouble Cut(Découpe double).Lors d'une impression continue de plusieurs feuilles, l'imprimante coupe 1 mm à l'intérieur du bord supérieur de la première page et le bord inférieur des pages suivantes pour éviter que des marges n'apparaissent.	La zone supérieure peut devenir légèrement irrégulière selon l'image puisque l'opération d'impression s'arrête lors de la découpe du bord supérieur du papier.Le papier imprimé est environ 2 mm plus court que le format spécifié puisque l'imprimante découpe le papier à l'intérieur de l'image pour éviter que des marges supérieures et inférieures n'apparaissent.Une fois le bord inférieur de la page précédente coupé, l'imprimante entraîne le papier, puis coupe le bord supérieur de la page suivante. Bien que cette opération produise des pièces découpées de 60 à 127 mm, la coupe est plus précise.

Autres façons d'imprimer

Configuration des procédures pour l'impression

Configuration des paramètres dans Windows

1 Affichez l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression et réglez les paramètres suivants.

« Méthodes d'impression de base (Windows) » à la page 47

2 Sélectionnez Borderless (Sans marges) dans la zone Size Settings.

Pour adapter la sortie à la largeur du rouleau, choisissez Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau) avant de sélectionner Borderless (Sans marges).

3 Dans la zone Borderless Enlargement Setting de l'onglet Layout, sélectionnez Auto Expand ou Retain Size.

Si Auto Expand est sélectionné, cliquez sur Amount of Enlargement et sélectionnez la taille des bordures.

Remarque : Retain Size n'est pas disponible lorsque Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau) est sélectionné dans l'onglet Printer Settings (Paramètres imprimante) ou lorsque Reduce/Enlarge (Impression proportionnelle) est sélectionné dans l'onglet Layout.

Max : 3 mm à gauche et 5 mm à droite (l'image se décale de 1 mm vers la droite)

Standard : 3 mm à gauche et à droite

Min : 1,5 mm à gauche et à droite

Autres façons d'imprimer

Remarque :

Déplacez le curseur vers Min pour diminuer le facteur d'agrandissement de l'image. Certaines marges peuvent donc apparaître aux bords du papier selon le papier et l'environnement d'impression.

4

Lorsque vous utilisez du papier rouleau, les options Auto Cut (Coupe auto) sont disponibles dans la zone Roll Paper Option (Option papier rouleau) de l'onglet Advanced (Plus d'options).

« À propos de la coupe de papier rouleau » à la page 73

5

Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1

Ouvrez l'écran Print (Imprimer) puis sélectionnez le format de papier dans l'option Paper Size (Taille papier) puis sélectionnez une méthode d'impression sans marges.

« Méthodes d'impression de base (Mac OS X) » à la page 50

Les sélections pour les méthodes d'impression sans marges s'affichent comme suit.

XXXX (Roll Paper — Borderless (Auto Expand)) (Papier rouleau — Sans marges(Agrandir auto))

XXXX (Roll Paper — Borderless (Retain Size)) (Papier rouleau — Ss marg(Format à conserver))

XXXX (Sheet — Borderless (Auto Expand)) (Feuille — Sans marges (Agrandir auto))

XXXX (Sheet — Borderless (Retain Size)) (Feuille — Sans marges (Format à conserver))

Où XXXX est la taille de papier réelle, par exemple A4.

Si la boîte de dialogue d'impression de l'application ne propose aucune option de paramétrage des pages, affichez la boîte de dialogue des paramètres des pages.

2

Si Auto Expand est sélectionné pour la taille des pages, sélectionnez Page Layout Settings (Paramètres disposition pages) dans la liste et cliquez sur Expansion (Extension).

Ce qui suit montre la proportion de l'image qui dépassera les bords du papier.

Max : 3 mm à gauche et 5 mm à droite (l'image se décale de 1 mm vers la droite)

Stan- : 3 mm à gauche et à droite dard

Min : 1,5 mm à gauche et à droite

Déplacez le curseur vers Min pour diminuer le facteur d'agrandissement de l'image. Certaines marges peuvent donc apparaître aux bords du papier selon le papier et l'environnement d'impression.

Autres façons d'imprimer

Lorsque vous utilisez du papier rouleau, sélectionnez Advanced (Plus d'options) dans la liste et choisissez une option Auto Cut (Coupe auto).

« À propos de la coupe de papier rouleau » à la page 73

Vérifiez les autres paramètres et lancez l'impression.

Correction des couleurs et impression

Le pilote d'impression corrige automatiquement en interne les couleurs en fonction de l'espace colorimétrique. Vous pouvez sélectionner l'un des modes de correction des couleurs suivants.

☐ EPSON Standard (sRGB) (EPSON Standard (sRVB))

Optimise l'espace sRGB et corrige la couleur.

☐ Business Graphics (Graphiques professionnels)

Corrige la couleur pour améliorer la netteté de vos images sur la base de l'espace sRGB.

☐ Line Drawing (Dessin au trait)

Optimise la correction des couleurs pour le dessin au trait en traitant la bordure entre les lignes et l'arrière-plan de façon discontinue.

ICM

Gère les couleurs de façon à faire correspondre les couleurs des données de l'image à celles de la sortie imprimée (Windows uniquement).

« Impression avec gestion des couleurs » à la page 89

☐ Off (No Color Management) (Désactivé (pas de gestion des couleurs))

La correction est couleurs est réalisée par le pilote d'impression. Choisissez si la gestion des couleurs est effectuée par l'application.

« Impression avec gestion des couleurs » à la page 89

Si EPSON Standard (sRGB) (EPSON Standard (sRVB))/Business Graphics (Graphiques professionnels)/Line Drawing (Dessin au trait) est sélectionné pour Color Mode (Mode couleur), un bouton Settings (Configuration) s'affiche.

Cliquez sur le bouton Settings (Configuration) pour définir les paramètres Gamma, Brightness (Luminosité), Contrast (Contraste), Saturation, et la balance des couleurs.

Autres façons d'imprimer

Utilisez cette option lorsque l'application utilisée n'intègre pas une fonction de correction des couleurs.

Remarque :

Les options de correction de couleurs varient en fonction du système d'exploitation et du type de papier utilisé.

Configuration des paramètres dans Windows

Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifiez comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'étape 2.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou supérieur Adobe Photoshop Elements 6 ou supérieur Adobe Photoshop Lightroom 1 ou supérieur

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7Windows Vista	Printer Manages Colors (L'imprimante assure la gestion des couleurs)
Windows XP(Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	No Color Management (Pas de gestion des couleurs)

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Remarque :

Pour plus d'informations sur les plates-formes prises en charge, consultez le site Web de l'application en question.

Exemple pour Adobe Photoshop CS5

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Dans l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression, sélectionnez Advanced Settings (Avancé) pour Print Quality (Qualité) et choisissez une option de correction de couleur.

« Méthodes d'impression de base (Windows) » à la page 47

Vous pouvez faire des ajustements supplémentaires en cliquant sur Settings (Configuration).

Autres façons d'imprimer

3

Cliquer sur le bouton Settings (Configuration) permet de régler les paramètres Gamma, Brightness (Luminosité), Contrast (Contraste), Saturation, balance des couleurs, etc.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Vous pouvez régler la valeur de correction en vérifiant l'échantillon d'image situé à gauche de l'écran. Vous pouvez aussi ajuster la balance des couleurs en sélectionnant Color Circle ou Slide Bar pour Color Adjustment Method.

4

Vérifiez les autres paramètres et lancez l'impression.

Configuration des paramètres sous Mac OS X

1

Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifiez comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'étape 2.

Lorsque vous utilisez les applications suivantes, sélectionnez l'option de gestion des couleurs Printer Manages Colors (L'imprimante assure la gestion des couleurs).

Adobe Photoshop CS3 ou supérieur Adobe Photoshop Elements 6 ou supérieur Adobe Photoshop Lightroom 1 ou supérieur

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Remarque :

Pour plus d'informations sur les plates-formes prises en charge, consultez le site Web de l'application en question.

Exemple pour Adobe Photoshop CS5

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Affichez l'écran Print (Imprimer).

« Méthodes d'impression de base (Mac OS X) » à la page 50

Autres façons d'imprimer

3

Sélectionnez Color Matching (Concordance des couleurs) dans la liste puis cliquez sur EPSON Color Controls (Calibration EPSON).

Remarque : EPSON Color Controls (Calibration EPSON) ne sera pas disponible dans les applications suivantes si l'Étape 1 n'est pas réalisée.

Adobe Photoshop CS3 ou supérieur
Adobe Photoshop Lightroom 1 ou supérieur
Adobe Photoshop Elements 6 ou supérieur

4

Sélectionnez Printer Settings (Paramètres imprimante) dans la liste et sélectionnez Advanced Settings (Avancé) pour Mode.

5

Choisissez une option de correction de couleur dans la liste Color Mode (Mode couleur).

Vous pouvez faire des ajustements supplémentaires en cliquant sur Settings (Configuration).

Lorsque vous utilisez les applications suivantes avec Mac OS X 10.5, désélectionnez la case Use Generic RGB (Util. Générique RVB).

Adobe Photoshop CS3 ou supérieur
Adobe Photoshop Lightroom 1 ou supérieur
Adobe Photoshop Elements 6 ou supérieur

Sélectionnez la case à cocher lorsqu'une application différente de celles répertoriées ci-dessus est utilisée.

6

Effectuez les réglages nécessaires.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Vérifiez les autres paramètres et lancez l'impression.

Autres façons d'imprimer

Vous pouvez imprimer plusieurs pages sur une seule feuille de papier ou une seule page sur plusieurs feuilles de papier.

Les méthodes d'impression multi-pages/poster suivantes sont disponibles.

Deux pages consécutives sont imprimées sur une seule feuille de papier. La seconde page subit une rotation de 180° et elle est imprimée de manière adjacente à la première page, afin que le papier puisse être plié pour réaliser un document recto-verso.

Deux ou quatre pages consécutives peuvent être imprimées sur une seule feuille.

• Affiche (photo) (Windows uniquement)

Une seule page peut être imprimée sur plusieurs feuilles. Les feuilles peuvent alors être mises bord à bord pour constituer une affiche grand format (jusqu'à 16 fois le format d'origine). Si vous sélectionnez Borderless Poster Print, vous pouvez mettre les feuilles bord à bord sans avoir à couper les marges, mais les parties situées à l'extérieur du papier seront perdues et les jonctions pourront être imparfaites.

Dans l'onglet Layout du pilote d'impression, sélectionnez Page Layout. Ensuite, sélectionnez Folded Double-Side et cliquez sur le bouton Settings (Configuration).

« Méthodes d'impression de base (Windows) » à la page 47

Autres façons d'imprimer

Dans la boîte de dialogue Folded Double-Side Setting, sélectionnez les paramètres Binding Edge (Bord de reliure) et Binding Margin.

Vérifiez les autres paramètres et lancez l'impression.

N-up

Remarque :

Sous Windows, vous ne pouvez pas utiliser la fonction d'impression N-up lorsque vous procédez à une impression sans marges.
Sous Windows, vous pouvez utiliser la fonction Reduce/Enlarge (Impression proportionnelle) (Taille de la page) pour imprimer les données sur des tailles de papier différentes.

« Impression dans des formats non standard » à la page 68

Configuration des paramètres dans Windows

Dans l'onglet Layout du pilote d'impression, sélectionnez Page Layout. Ensuite, sélectionnez N-up et cliquez sur le bouton Settings (Configuration).

« Méthodes d'impression de base (Windows) » à la page 47

Dans la boîte de dialogue Print Layout, sélectionnez les paramètres Number of pages per sheet et Page Order.

Si la case à cocher Print page frames (Encadrement page) est sélectionnée, des cadres de page sont imprimés sur chaque page.

Vérifiez les autres paramètres et lancez l'impression.

Autres façons d'imprimer

Configuration des paramètres sous Mac OS X

1 Lorsque l'écran Print (Imprimer) s'affiche, sélectionnez Layout (Mise en page) dans la liste, puis spécifiez le nombre de pages par feuilles et ainsi de suite.

« Méthodes d'impression de base (Mac OS X) » à la page 50

Vous pouvez imprimer des cadres autour des pages organisées en utilisant la fonction Border (Bordure).

2 Vérifiez les autres paramètres et lancez l'impression.

Poster (Affiche (photo))

(Windows uniquement)

1 Dans l'onglet Layout du pilote d'impression, sélectionnez Page Layout. Ensuite, sélectionnez Poster (Affiche (photo)) et cliquez sur le bouton Settings (Configuration).

« Méthodes d'impression de base (Windows) » à la page 47

2 Dans la boîte de dialogue Poster Settings, sélectionnez le Number of panels.

Autres façons d'imprimer

3

Activez ou désactivez l'impression sans marges.

Si l'impression sans marges est sélectionnée : Sélectionnez Borderless Poster Print (Impression poster sans marges).

Si Borderless Poster Print (Impression poster sans marges) s'affiche en grisé, le papier ou le format sélectionné ne prend pas en charge l'impression sans marges.

« Tailles de supports prises en charge pour l'impression sans marges » à la page 72

« Tableau des supports spéciaux Epson » à la page 154

Si Single Cut (Découpe unique) ou Double Cut (Découpe double) est sélectionné pour Auto Cut (Coupe auto), le papier est coupé à 1 ou 2 mm à l'intérieur de l'image, avec pour conséquence des jonctions imparfaites.

Si l'impression avec marges est sélectionnée : Désélectionnez Borderless Poster Print (Impression poster sans marges).

À propos de la taille après assemblage :

Si Borderless Poster Print n'est pas sélectionné, une option Print Cutting Guides s'affiche.

La taille finale est identique, que vous ayez ou non sélectionné Trim Lines (Lignes d'ajustement). Toutefois, si Overlapping

Alignment Marks (Guides de recouvrement) est sélectionné, la taille finale est plus petite avec un chevauchement.

4

Vérifiez les autres paramètres et lancez l'impression.

Assemblage de feuilles dotées de marges imprimées

Si Overlapping Alignment Marks est sélectionné, des guides d'assemblage (indiqués par les lignes qui encadrent et traversent les X de l'illustration ci-dessous) seront imprimés sur chaque feuille.

Si la sortie est en couleur, les guides d'assemblage seront bleus et les guide de coupes rouges. En monochrome, tous les guides apparaîtront en noir.

Autres façons d'imprimer

La section suivante décrit comment assembler quatre pages imprimées.

1 Préparez les deux feuilles supérieures et coupez la partie en trop de la feuille gauche en découpant le long de la ligne joignant les deux guides d'assemblage (les centres des X).

2 Placez la feuille supérieure gauche au-dessus de la feuille supérieure droite. Alignez les repères X comme indiqué sur l'illustration ci-dessous, et attachez-les temporairement à l'aide de bande adhésive au dos de la feuille.

3 Les deux feuilles se chevauchant, coupez la partie en trop en découpant le long de la ligne joignant les deux guides de coupe (les lignes situées à gauche des X).

Autres façons d'imprimer

4

Rapprochez les deux feuilles.

Utilisez de la bande adhésive pour coller les dos des feuilles.

Répétez les étapes 1 à 4 pour les feuilles inférieures.

6

Coupez le bas des feuilles supérieures en coupant le long de la ligne joignant les guides d'assemblage (les centres des X).

Placez la feuille supérieure au-dessus de la feuille inférieure. Alignez les repères X comme indiqué sur l'illustration ci-dessous, et attachez-les temporairement à l'aide de bande adhésive au dos de la feuille.

Les deux feuilles se chevauchant, coupez la partie en trop en découpant le long de la ligne joignant les deux guides de coupe (les lignes située au-dessus des X).

Autres façons d'imprimer

Assemblez les feuilles supérieures et inférieures.

Utilisez de la bande adhésive pour coller les dos des feuilles.

Une fois toutes les feuilles assemblées, supprimez les marges en découpant le long des guides de coupe (à l'extérieur des X).

Autres façons d'imprimer

Impression de plusieurs documents (Gestionnaire de disposition) (Windows uniquement)

Vous pouvez imprimer ensemble dans la disposition de votre choix des documents créés dans des applications différentes. Vous pouvez utiliser Layout Manager (Gestionnaire de disposition) pour améliorer votre productivité et économiser du papier.

Exemple de disposition de plusieurs documents

Configuration des procédures pour l'impression

1 Ouvrez le fichier à imprimer dans votre application.

2 Dans l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression, sélectionnez Layout Manager (Gestionnaire de disposition) et dans la zone Size Settings sélectionnez le paramètre Paper Size (Taille papier) choisi pour le document dans l'application source.

« Méthodes d'impression de base (Windows) » à la page 47

Le paramètre Paper Size (Taille papier) définit la taille du document dans le Layout Manager (Gestionnaire de disposition). La taille de papier réelle est définie dans l'écran à l'étape 6.

3 Cliquez sur OK. Lorsque vous imprimez avec une application, l'écran Layout Manager (Gestionnaire de disposition) s'ouvre.

Les données ne sont pas imprimées mais une page est placée sur le papier de l'écran Layout Manager (Gestionnaire de disposition) en tant qu'objet.

4 Laissez l'écran Layout Manager (Gestionnaire de disposition) ouvert et répétez les Étapes 1 à 3 jusqu'à ce que tous les documents soient ajoutés à la disposition.

Les objets sont ajoutés à l'écran Layout Manager (Gestionnaire de disposition).

Autres façons d'imprimer

5

Disposez les objets dans l'écran Layout Manager (Gestionnaire de disposition).

Vous pouvez changer de place les objets et les redimensionner. Vous pouvez aussi les réorganiser ou les faire pivoter en utilisant les options du menu Object.

Vous pouvez modifier la taille et la position des objets à l'aide des options Preferences (Préférences) et Arrangement du menu File (Fichier).

Reportez-vous à l'aide de l'écran Layout Manager (Gestionnaire de disposition) pour plus de détails sur chaque fonction.

Cliquez sur Properties dans le menu File (Fichier) et réglez les paramètres d'impression dans la boîte de dialogue du pilote d'impression.

Contrôlez les Media Settings et choisissez une Print Quality (Qualité).

7

Cliquez sur le menu File (Fichier) dans l'écran Layout Manager (Gestionnaire de disposition), puis cliquez sur Print (Imprimer).

L'impression démarre.

Enregistrement et rappel des paramètres

Vous pouvez enregistrer les données de disposition et de configuration de l'écran Layout Manager (Gestionnaire de disposition) dans un fichier. Si vous avez besoin de fermer votre application en cours de travail, vous pouvez enregistrer les données dans un fichier puis le rouvrir ultérieurement pour continuer votre travail.

Enregistrement

1

Dans l'écran Layout Manager (Gestionnaire de disposition), cliquez sur le menu File (Fichier) puis sur Save As.

2

Entrez le nom de fichier, sélectionnez l'emplacement puis cliquez sur Save (Enregistrer).

3

Fermez l'écran Layout Manager (Gestionnaire de disposition).

Ouverture des fichiers enregistrés

1

Cliquez avec le bouton droit de la souris sur l'icône de raccourci Utilitaire dans la Taskbar (Barre des tâches) Windows ( ), puis cliquez sur Layout Manager (Gestionnaire de disposition) dans le menu affiché.

L'écran Layout Manager (Gestionnaire de disposition) s'affiche.

Si l'icône de raccourci Utilitaire ne s'affiche pas dans la Taskbar (Barre des tâches) Windows « Présentation de l'onglet Utility (Utilitaire) » à la page 102

2

Dans l'écran Layout Manager (Gestionnaire de disposition), cliquez sur le menu File (Fichier) puis sur Open (Ouvrir).

3

Sélectionnez l'emplacement et ouvrez le fichier requis.

Impression avec gestion des couleurs

À propos de la gestion des couleurs

Même si vous utilisez les mêmes données d'image, l'image originale et l'image affichée peuvent sembler différentes, et les résultats imprimés peuvent sembler différents de l'image que vous voyez à l'écran. Ceci se produit en raison des différences de caractéristiques : en effet, les périphériques de saisie tels que les scanners et les appareils photo numériques capturent les couleurs sous forme de données électronique, tandis que les périphériques de sortie, par exemple les écrans d'affichage et les imprimantes, reproduisent les couleurs à partir des données de couleur. Le système de gestion des couleurs permet d'ajuster les différences dans les caractéristiques de conversion de couleurs dans les périphériques d'entrée et de sortie. Comme les applications de traitement d'images, chaque système d'exploitation est équipé d'un système de gestion des couleurs, par exemple ICM pour Windows et ColorSync pour Mac OS X.

Dans un système de gestion des couleurs, un fichier de définition des couleurs, appelé « Profil », est utilisé pour faire correspondre les couleurs entre les périphériques. (Ce fichier est également appelé « Profil ICC ».) Le profil d'un périphérique d'entrée est appelé profil d'entrée (ou profil source) et le profil d'un périphérique de sortie, une imprimante par exemple, est appelé profil d'imprimante (ou profil de sortie). Un profil est préparé pour chaque type de support dans ce pilote d'impression.

Les zones de conversion des couleurs par le périphérique d'entrée et la zone de reproduction des couleurs par le périphérique de sortie diffèrent. De ce fait, certaines zones de couleur ne correspondent pas même si vous effectuez une correspondance des couleurs en utilisant un profil. Outre la définition de profils, le système de gestion des couleurs spécifie également les conditions de conversion pour les zones où la correspondance des couleurs a échoué en tant que paramètre. Le nom et le type de paramètre varient en fonction du système de gestion des couleurs utilisé. Vous ne pouvez pas faire correspondre les couleurs sur les résultats d'impression et sur l'affichage en utilisant la gestion des couleurs entre le périphérique d'entrée et l'imprimante. Pour faire correspondre les deux couleurs, vous devez procéder à la gestion des couleurs entre le périphérique d'entrée et l'écran aussi.

Impression avec gestion des couleurs

Paramètres d'impression avec gestion des couleurs

Vous pouvez effectuer une impression avec gestion des couleurs en utilisant le pilote d'impression de l'imprimante des deux manières suivantes.

Choisissez la meilleure méthode en fonction de l'application que vous utilisez, l'environnement du système d'exploitation, le but final de l'impression et autres facteurs.

Configuration de la gestion des couleurs avec les applications

Cette méthode permet d'imprimer à partir d'applications prenant en charge la gestion des couleurs. Tous les processus de gestion des couleurs sont exécutés par le système de gestion des couleurs de l'application. Cette méthode est utile lorsque vous souhaitez obtenir les mêmes résultats d'impression avec gestion des couleurs en utilisant une application commune entre différents systèmes d'exploitation.

« Configuration de la gestion des couleurs avec les applications » à la page 91

Configuration de la gestion des couleurs à l'aide du pilote d'impression

Le pilote d'impression utilise le système de gestion des couleurs du système d'exploitation et exécute tous les processus de gestion des couleurs. Vous pouvez configurer les paramètres de gestion des couleurs dans le pilote d'impression en utilisant les deux méthodes suivantes.

☐ Host ICM (ICM hôte) (Windows)/ColorSync (Mac OS X)

Configurez ce paramètre lorsque vous imprimez depuis des applications prenant en charge la gestion des couleurs. Cette opération est efficace pour produire des résultats d'impression similaires à partir de différentes applications sous les mêmes systèmes d'exploitation.

« Impression avec gestion des couleurs par l'ICM hôte (Windows) » à la page 93

« Impression avec gestion des couleurs par ColorSync (Mac OS X) » à la page 94

☐ Driver ICM (ICM pilote) (Windows uniquement)

Vous pouvez effectuer une impression avec gestion des couleurs à partir d'applications ne prenant pas en charge la gestion des couleurs.

« Impression avec gestion des couleurs par l'ICM pilote (Windows uniquement) » à la page 94

Définition des profils

Les réglages de profil d'entrée, de profil de l'imprimante et de paramètre (méthode de correspondance) varient entre les trois types d'impression avec gestion des couleurs puisque leurs moteurs de gestion des couleurs sont utilisés différemment. En effet, l'utilisation de la gestion des couleurs diffère entre les moteurs. Configurez les paramètres dans le pilote d'impression ou l'application comme décrit dans le tableau suivant.

	Paramètres du profil d'entrée	Paramètres du profil de l'imprimante	Réglage du paramètre
Driver ICM (ICM pilote) (Windows)	Pilote d'impression	Pilote d'impression	Pilote d'impression
Host ICM (ICM hôte) (Windows)	Application	Pilote d'impression	Pilote d'impression
ColorSync (Mac OS X)	Application	Pilote d'impression	Application
Applications	Application	Application	Application

Les profils d'impression de chaque type de papier utilisé dans la gestion des couleurs sont installés avec le pilote d'impression de l'imprimante. Vous pouvez sélectionner le profil à partir de l'écran des paramètres du pilote d'impression.

Pour plus d'informations, reportez-vous aux sections suivantes.

« Impression avec gestion des couleurs par l'ICM pilote (Windows uniquement) » à la page 94

Impression avec gestion des couleurs

« Impression avec gestion des couleurs par l'ICM hôte (Windows) » à la page 93
« Impression avec gestion des couleurs par ColorSync (Mac OS X) » à la page 94
« Configuration de la gestion des couleurs avec les applications » à la page 91

Configuration de la gestion des couleurs avec les applications

Imprimez via des applications dotées d'une fonction de gestion des couleurs. Configurez les paramètres de gestion des couleurs dans l'application et désactivez la fonction de réglage des couleurs dans le pilote d'impression.

1 Configurez les paramètres de gestion des couleurs dans les applications.

Exemple pour Adobe Photoshop CS5

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Photoshop Manages Colors (Photoshop assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), sélectionnez Printer Profile (Profil de l'imprimante) et Rendering Intent (Rendu), puis cliquez sur Print (Imprimer).

2 Affichez l'écran des paramètres du pilote d'impression (Windows) ou l'écran Imprimer (Mac OS X).

Configurez les paramètres du pilote d'impression.

Pour Windows

« Méthodes d'impression de base (Windows) » à la page 47

Impression avec gestion des couleurs

Pour Mac OS X

« Méthodes d'impression de base (Mac OS X) » à la page 50

3

Désactivez la gestion des couleurs.

Pour Windows

Dans l'onglet Printer Settings (Paramètres imprimante), sélectionnez Advanced Settings (Avancé) dans la zone Print Quality (Qualité) et choisissez Off (No Color Management) (Désactivé (pas de gestion des couleurs)) pour Color Mode (Mode couleur).

Lorsque vous utilisez Windows 7/Windows Vista/Windows XP (Service Pack 2 ou plus et .NET 3.0), Off (No Color Management) (Désactivé (pas de gestion des couleurs)) est automatiquement sélectionné.

Pour Mac OS X

Sélectionnez Printer Settings (Paramètres imprimante) dans la liste et sélectionnez Advanced Settings (Avancé) pour Mode. Sélectionnez Off (No Color Management) (Désactivé (pas de gestion des couleurs)) pour Color Mode (Mode couleur).

Vérifiez les autres paramètres et lancez l'impression.

Impression avec gestion des couleurs

Configuration de la gestion des couleurs à l'aide du pilote d'impression

Impression avec gestion des couleurs par l'ICM hôte (Windows)

Utilisez les données auxquelles un profil d'entrée a été intégré. L'application doit en outre prendre en charge ICM.

1 Définissez les paramètres de réglage des couleurs à l'aide de l'application.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou supérieur Adobe Photoshop Elements 6 ou supérieur Adobe Photoshop Lightroom 1 ou supérieur

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7Windows Vista	Printer Manages Colors (L'imprimante assure la gestion des couleurs)
Windows XP(Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP(autre que les versions susmentionnées)	No Color Management (Pas de gestion des couleurs)

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Remarque :

Pour plus d'informations sur les plates-formes prises en charge, consultez le site Web de l'application en question.

Exemple pour Adobe Photoshop CS5

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'étape 2.

2 Dans l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression, sélectionnez Advanced Settings (Avancé) pour Print Quality (Qualité), puis sélectionnez ICM pour Color Mode (Mode couleur) et cliquez sur Settings (Configuration).

« Méthodes d'impression de base (Windows) » à la page 47

Impression avec gestion des couleurs

3

Sélectionnez Host ICM (ICM hôte).

Lorsqu'un support spécial Epson est sélectionné pour Media Type (Support) dans l'onglet Printer Settings (Paramètres imprimante), le profil de l'imprimante correspondant au type de support est automatiquement sélectionné et affiché dans la zone Printer Profile Description.

Pour changer le profil, sélectionnez Show all profiles (Afficher tous les profils) dans la partie inférieure.

4

Vérifiez les autres paramètres et lancez l'impression.

Impression avec gestion des couleurs par ColorSync (Mac OS X)

Utilisez les données auxquelles un profil d'entrée a été intégré. L'application doit en outre prendre en charge ColorSync.

Remarque :

Selon l'application, l'impression avec gestion des couleurs par ColorSync peut ne pas être prise en charge.

1

Désactivez les fonctions de gestion des couleurs dans l'application.

2

Affichez l'écran Print (Imprimer).

« Méthodes d'impression de base (Mac OS X) » à la page 50

3

Sélectionnez Color Matching (Concordance des couleurs) dans la liste, puis cliquez sur ColorSync.

Sélectionnez Printer Settings (Paramètres imprimante) dans la liste et sélectionnez Advanced Settings (Avancé) pour Mode. Sélectionnez Off (No Color Management) (Désactivé (pas de gestion des couleurs)) pour Color Mode (Mode couleur).

Vérifiez les autres paramètres et lancez l'impression.

Impression avec gestion des couleurs par l'ICM pilote (Windows uniquement)

Le pilote d'impression utilise ses propres profils d'impression pour effectuer la gestion des couleurs. Vous pouvez utiliser les deux méthodes de correction suivantes des couleurs.

Impression avec gestion des couleurs

☐ Driver ICM (Basic) (ICM pilote (de base))

Spécifiez un type de profil et un paramètre pour le traitement de l'ensemble des données d'image.

☐ Driver ICM (Advanced) (ICM pilote (avancé))

Le pilote d'impression distingue les zones Image, Graphics (Graphiques) et Text (Texte) pour les données d'image. Spécifiez trois types de profils et de paramètres pour le traitement de chaque zone.

Lorsque vous utilisez des applications dotées d'une fonction de gestion des couleurs

Configurez les paramètres de traitement des couleurs à l'aide de l'application avant de configurer les paramètres du pilote d'impression.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou supérieur Adobe Photoshop Elements 6 ou supérieur Adobe Photoshop Lightroom 1 ou supérieur

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7Windows Vista	Printer Manages Colors (L'imprimante assure la gestion des couleurs)
Windows XP(Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	No Color Management (Pas de gestion des couleurs)

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Remarque :

Pour plus d'informations sur les plates-formes prises en charge, consultez le site Web de l'application en question.

Exemple pour Adobe Photoshop CS5

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

1 Dans l'onglet Printer Settings (Paramètres imprimante) du pilote d'impression, sélectionnez Advanced Settings (Avancé) pour Print Quality (Qualité), puis sélectionnez ICM pour Color Mode (Mode couleur) et cliquez sur Settings (Configuration).

« Méthodes d'impression de base (Windows) » à la page 47

Impression avec gestion des couleurs

2

Dans ICM Mode (Mode ICM) de l'écran ICM, sélectionnez Driver ICM (Basic) (ICM pilote (de base)) ou Driver ICM (Advanced) (ICM pilote (avancé)).

Si vous sélectionnez Driver ICM (Advanced) (ICM pilote (avancé)), vous pouvez spécifier séparément les profils et le paramètre pour chaque image, par exemple photos et graphiques, et pour le texte.

Intention	Explication
Saturation	Conserve la saturation actuelle telle quelle et convertit les données.
Perceptual (Perceptuel)	Convertit les données afin de produire une image visuellement plus naturelle. Cette fonctionnalité est appliquée lorsqu'une plus large gamme de couleurs est utilisée pour les données d'image.
Relative Colorimetric (Colorimétrie relative)	Convertit les données afin qu'une série de coordonnées d'une gamme de couleurs et les coordonnées du point blanc (ou température de couleur) dans les données d'origine correspondent aux coordonnées d'impression appropriées. Cette fonction est utilisée pour plusieurs types de correspondance des couleurs.
Absolute Colorimetric (Colorimétrie absolue)	Attribue des coordonnées de la gamme de couleurs absolues aux données d'origine et aux données d'impression, puis convertit les données. Par conséquent, pour ces types de données, l'ajustement des tons ne se fait pas sur le point blanc (température de couleur). Cette fonction est utilisée à des fins spéciales, par exemple l'impression de logo en couleurs.

3

Vérifiez les autres paramètres et lancez l'impression.

Conseils d'utilisation du pilote d'impression (Windows)

Conseils d'utilisation du pilote d'impression (Windows)

Affichage de l'écran Configuration

Vous pouvez accéder au pilote d'impression de plusieurs façons.

À partir d'applications Windows

« Méthodes d'impression de base (Windows) » à la page 47

À partir de l'icône Imprimante

À partir de l'icône Imprimante

Suivez les étapes ci-dessous pour spécifier des paramètres courants dans les applications ou effectuer la maintenance de l'imprimante, par exemple les opérations Nozzle Check (Vérification des buses) ou Head Cleaning (Nettoyage des têtes).

1 Ouvrez le dossier Printer (Imprimante) ou Printers and Faxes (Imprimantes et télécopieurs).

Pour Windows 7

Cliquez sur puis sur Devices and Printers (Périphériques et imprimantes).

Cliquez sur 📷, Control Panel (Panneau de configuration), Hardware and Sound (Matériel et audio), puis Printer (Imprimante).

Cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), Printers and Other Hardware (Imprimantes et autres périphériques), puis sur Printers and Faxes (Imprimantes et télécopieurs).

Remarque :

Si le Control Panel (Panneau de configuration) de Windows XP est en mode Classic View (Affichage classique), cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), puis Printers and Faxes (Imprimantes et télécopieurs).

Cliquez avec le bouton droit de la souris sur l'icône correspondant à votre imprimante, puis cliquez sur Printing preferences (Options d'impression).

Conseils d'utilisation du pilote d'impression (Windows)

La boîte de dialogue du pilote d'impression s'affiche.

Effectuez les réglages nécessaires. Ces réglages deviennent les réglages par défaut du pilote d'impression.

Affichage de l'aide

Vous pouvez accéder à l'aide du pilote d'impression de plusieurs façons :

□ Cliquez sur Help (Aide)
□ Cliquez avec le bouton droit de la souris sur l'élément que vous souhaitez consulter et afficher

Cliquez sur la touche Aide pour l'afficher

En affichant l'aide, vous pouvez utiliser la page de sommaire ou la recherche par mot clé afin de parcourir l'aide.

Conseils d'utilisation du pilote d'impression (Windows)

Cliquez avec le bouton droit de la souris sur l'élément que vous souhaitez consulter et afficher

Cliquez avec le bouton droit de la souris sur l'élément, puis cliquez sur Help (Aide).

Dans Windows XP, cliquez sur ? sur la barre de titre, puis cliquez sur l'élément d'aide que vous souhaitez afficher.

Personnalisation du pilote d'impression

Vous pouvez enregistrer les paramètres ou modifier les éléments d'affichage.

Enregistrement de divers paramètres en tant que paramètres de sélection

Tous les paramètres du pilote d'impression peuvent être enregistrés dans Select Setting. En outre, Select Setting contient des paramètres prédéfinis recommandés pour diverses situations courantes.

Rappelez Select Setting pour augmenter votre productivité si vous imprimez souvent avec les mêmes paramètres.

Dans les onglets Printer Settings (Paramètres imprimante), Layout et Advanced (Plus d'options), sélectionnez les paramètres que vous souhaitez enregistrer dans Select Setting.

Cliquez sur Save/Del.

Conseils d'utilisation du pilote d'impression (Windows)

3

Saisissez le nom dans la zone Name (Nom), puis cliquez sur Save (Enregistrer).

Vous pouvez enregistrer jusqu'à 100 paramètres. Vous pouvez choisir un paramètre que vous avez enregistré dans la liste Select Setting.

Remarque :

Vous pouvez enregistrer les paramètres sous forme de fichier en cliquant sur Export (Exporter). Vous pouvez partager les paramètres en cliquant sur Import (Importer) pour importer le fichier enregistré sur un autre ordinateur.

Ajout de types de supports

Sélectionnez Print Quality (Qualité) et Media Settings pour le type de support que vous souhaitez ajouter et enregistrez-le en tant que support d'impression personnalisé. Le type de support personnalisé peut être ajouté au menu Media Type (Support) dans la zone Media Settings.

1

Dans l'onglet Printer Settings (Paramètres imprimante), sélectionnez Advanced Settings (Avancé) et réglez les paramètres selon vos besoins.

Remarque :

Vous ne pouvez pas ajouter de type de support personnalisé si Select Target (Sélect. cible) est sélectionné dans la zone Print Quality (Qualité).

Cliquez sur Advanced Media Control (Contrôle sup. av.) dans l'onglet Advanced (Plus d'options).

3

Définissez les paramètres du nouveau support personnalisé et cliquez sur OK.

Conseils d'utilisation du pilote d'impression (Windows)

4 Cliquez sur Custom Settings (Config. personnalisée) dans l'onglet Advanced (Plus d'options).

5 Saisissez le nom dans la zone Name (Nom), puis cliquez sur Save (Enregistrer).

Vous pouvez enregistrer jusqu'à 100 paramètres. Vous pouvez choisir un paramètre que vous avez enregistré à partir de la zone de liste Media Type (Support).

Remarque :

Vous pouvez enregistrer les paramètres sous forme de fichier en cliquant sur Export (Exporter). Vous pouvez partager les paramètres en cliquant sur Import (Importer) pour importer le fichier enregistré sur un autre ordinateur.

Réorganisation des éléments affichés

Pour afficher immédiatement les éléments fréquemment utilisés, vous pouvez organiser Select Setting (Paramètre de sélection), Media Type (Support) et Paper Size (Taille papier) comme suit.

□ Masquez les éléments dont vous n'avez pas besoin.
Réorganisez selon l'ordre d'utilisation la plus fréquente.
Organisez par groupes (dossiers).

1 Accédez à l'onglet Utility (Utilitaire), puis cliquez sur Menu Arrangement (Disposition du menu).

2 Sélectionnez Edit Item (Modifier l'élément).

3 Organisez ou regroupez les éléments dans la zone List (Liste).

□ Vous pouvez déplacer et organiser les éléments par glisser-déposer.
Pour ajouter un nouveau groupe (dossier), cliquez sur Add Group (Ajouter un groupe).
☐ Pour supprimer un groupe (dossier), cliquez sur Delete Group (Supprimer le groupe).

Conseils d'utilisation du pilote d'impression (Windows)

☐ Glissez-déposez les éléments dont vous n'avez pas besoin vers Not Display (Non affiché).

Si vous exécutez l'opération Delete Group (Supprimer le groupe), le groupe (dossier) est supprimé, mais les éléments figurant dans le groupe (dossier) supprimé sont conservés.

4

Cliquez sur Save (Enregistrer).

Présentation de l'onglet Utility (Utilitaire)

L'onglet Utility (Utilitaire) du pilote d'impression donne accès aux informations suivantes.

Cette fonction imprime un motif de vérification des buses pour s'assurer que les buses de la tête d'impression ne sont pas obstruées. Si vous constatez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes afin de dégager les buses obstruées.

« Nettoyage de la tête d'impression » à la page 127

Head Cleaning (Nettoyage des têtes)

Si vous constatez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes. Cette opération nettoie la surface de la tête d'impression afin d'améliorer la qualité d'impression.

« Nettoyage de la tête d'impression » à la page 127

Print Head Alignment (Alignement des têtes)

Si les résultats d'impression présentent du grain ou sont flous, exécutez un Print Head Alignment (Alignement des têtes). La fonction Print Head Alignment (Alignement des têtes) corrige les espaces vides.

« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129

Conseils d'utilisation du pilote d'impression (Windows)

EPSON Status Monitor 3

Vous pouvez consulter depuis l'écran de l'ordinateur l'état de l'imprimante, par exemple le niveau d'encre restante ou les messages d'erreur.

Monitoring Preferences (Préférences du contrôle)

Vous pouvez sélectionner les notifications d'erreur affichées sur l'écran de EPSON Status Monitor 3 ou enregistrer un raccourci pour l'icône Utilitaire dans la Taskbar (Barre des tâches).

Remarque :

Si vous sélectionnez Shortcut Icon (Icône du raccourci) dans l'écran Monitoring Preferences (Préférences du contrôle), l'icône de raccourci Utilitaire s'affiche dans la Taskbar (Barre des tâches) Windows.

En cliquant avec le bouton droit de la souris sur l'icône, vous pouvez afficher le menu suivant et exécuter les fonctions de maintenance suivantes.

EPSON Status Monitor 3 démarre lorsque vous cliquez sur le nom de l'imprimante à partir du menu affiché.

Print Queue (File d'attente)

Vous pouvez afficher la liste de tous les travaux en attente.

Dans l'écran Print Queue (File d'attente), vous pouvez afficher les informations sur les données en attente d'impression, supprimer et réimprimer ces travaux.

Speed and Progress (Vitesse et Progression)

Vous pouvez configurer diverses fonctions pour les opérations de base du pilote d'impression.

Menu Arrangement (Disposition du menu)

Vous pouvez organiser les éléments affichés, Select Setting (Paramètre de sélection), Media Type (Support) et Paper Size (Taille papier), par exemple en les réorganisant en fonction de leur fréquence d'accès. « Réorganisation des éléments affichés » à la page 101

Export or Import (Exporter ou importer)

Vous pouvez exporter ou importer les paramètres du pilote d'impression. Cette fonction est utile lorsque vous souhaitez retrouver les mêmes paramètres d'impression sur plusieurs ordinateurs.

EPSON LFP Remote Panel 2

Vous pouvez mettre à jour le microgiciel de l'imprimante et configurer les paramètres de papier personnalisé. Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Remarque :

Si EPSON LFP Remote Panel 2 et Printer Firmware Update (Mise à jour du micrologiciel de

l'imprimante) sont grisés, EPSON LFP Remote Panel 2 n'est pas installé. Installez EPSON LFP Remote Panel 2 à partir de la Software List du CD des logiciels.

Printer Firmware Update (Mise à jour du micrologiciel de l'imprimante)

Vous pouvez mettre à jour le micrologiciel de l'imprimante vers la version la plus récente. Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Conseils d'utilisation du pilote d'impression (Windows)

Désinstallation du pilote d'impression

Suivez les étapes ci-dessous pour supprimer le pilote d'impression et EPSON LFP Remote Panel 2.

Important :

□ Vous devez vous connecter en utilisant un Administrators group (Groupe Administrateurs).
Dans Windows 7/Windows Vista, si un mot de passe ou sa confirmation Administrator (Administrateur) est demandé(e), entrez le mot de passe et poursuivez l'opération.

Mettez l'imprimante hors tension et débranchez le câble d'interface.

Accédez au Control Panel (Panneau de configuration) et cliquez sur Uninstall a program (Désinstaller un programme) dans la catégorie Programs (Programmes).

Sélectionnez le logiciel à supprimer et cliquez sur Uninstall/Change (Désinstaller/Modifier) (ou Change/Remove (Modifier/Supprimer)/Add or remove (Ajouter ou supprimer)).

Vous pouvez supprimer EPSON Status Monitor 3 et le pilote d'impression en sélectionnant EPSON SC-XXXXX Printer Uninstall.

Sélectionnez EPSON LFP Remote Panel 2 pour supprimer EPSON LFP Remote Panel 2.

Sélectionnez l'icône de l'imprimante cible et cliquez sur OK.

Suivez les instructions qui s'affichent à l'écran pour continuer.

Lorsque la boîte de dialogue de suppression s'affiche, cliquez sur Yes (Oui).

Redémarrez l'ordinateur si vous réinstallez le pilote d'impression.

Conseils d'utilisation du pilote d'impression (Mac OS X)

Affichage de l'écran Configuration

La méthode d'affichage de l'écran de configuration du pilote d'impression peut varier selon l'application ou la version du système d'exploitation.

« Méthodes d'impression de base (Mac OS X) » à la page 50

Affichage de l'aide

Cliquez sur ? dans l'écran de configuration du pilote d'impression pour afficher l'aide.

Vous pouvez utiliser Epson Printer Utility 4 pour effectuer des tâches de maintenance telles que la vérification des buses ou le nettoyage des têtes. Cet utilitaire est installé automatiquement lorsque vous installez le pilote d'impression.

Démarrage de Epson Printer Utility 4 :

Mac OS X 10.6.x à v10.7.x

1 Sélectionnez System Preferences (Préférences Système) > Print & Scan (Imprimantes et scanners) (ou Print & Fax (Imprimantes et fax)) dans le menu Apple.

2 Sélectionnez l'imprimante et cliquez sur Options & Supplies (Options et fournitures) > Utility (Utilitaire) > Open Printer Utility (Ouvrez l'utilitaire d'impression).

Mac OS X 10.5.8

1 Sélectionnez System Preferences (Préférences Système) > Print & Fax (Imprimantes et fax) dans le menu Apple.

2 Sélectionnez l'imprimante et cliquez sur Open Print Queue (Ouvrez la file d'attente) > Utility (Utilitaire).

Conseils d'utilisation du pilote d'impression (Mac OS X)

Fonctions de Epson Printer Utility 4

Vous pouvez effectuer les fonctions de maintenance à partir de l'utilitaire Epson Printer Utility 4.

Vous pouvez consulter depuis l'écran de l'ordinateur l'état de l'imprimante, par exemple le niveau d'encre restante ou les messages d'erreur.

Nozzle Check (Vérification des buses)

Cette fonction imprime un motif de vérification des buses pour s'assurer que les buses de la tête d'impression ne sont pas obstruées. Si vous constatez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes afin de dégager les buses obstruées.

« Nettoyage de la tête d'impression » à la page 127

Head Cleaning (Nettoyage des têtes)

Si vous constatez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes. Cette opération nettoie la surface de la tête d'impression afin d'améliorer la qualité d'impression.

« Nettoyage de la tête d'impression » à la page 127

Print Head Alignment (Alignement des têtes)

Si les résultats d'impression présentent du grain ou sont flous, exécutez un Print Head Alignment (Alignement des têtes). La fonction Print Head Alignment (Alignement des têtes) corrige les espaces vides.

« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129

EPSON LFP Remote Panel 2

Vous pouvez mettre à jour le microgiciel de l'imprimante et configurer les paramètres de papier personnalisé. Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Printer Firmware Update (Mise à jour du micrologiciel de l'imprimante)

Vous pouvez mettre à jour le micrologiciel de l'imprimante vers la version la plus récente. Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Désinstallation du pilote d'impression

Avant de réinstaller ou de mettre à niveau le pilote d'impression ou EPSON LFP Remote Panel 2, désinstallez le logiciel concerné.

Utilisez le Uninstaller pour désinstaller le pilote d'impression.

Téléchargement du programme de désinstallation Téléchargez le Uninstaller depuis le site Web Epson.

http://www.epson.com/

Utilisation du programme de désinstallation Suivez les instructions du site Web Epson.

Suppression de EPSON LFP Remote Panel 2

Faites glisser le dossier EPSON Remote Panel 2 depuis le dossier Applications dans la Trash (Corbeille).

Utilisation du menu du panneau de contrôle

Opérations du menu

Les étapes d'affichage des différents menus sont décrites ci-après. L'exemple ci-dessous explique comment accéder au menu Papier.

*1 Disponible lorsque le disque dur en option est installé.
*2 Menu standard (affiché si le disque dur en option n'est pas installé).
*3 Après avoir appuyé sur la touche OK pour sélectionner l'option en surbrillance, appuyez sur la touche 5 pour revenir au menu précédent. Appuyez sur la touche II·☐ pour sortir.

A Affiché uniquement lorsqu'un scanner est connecté.

Lancement de la copie

Utilisation du menu du panneau de contrôle

Liste des menus

Les éléments et options disponibles dans le menu sont décrits ci-après. Voir les pages de référence pour plus de détails sur chaque élément.

Menu Travail d'impression

« Menu Travail d'impression » à la page 113

Élément de menu			Description
File d'attente	XXXXXXXXXXX (nom du travail d'impression mis en file d'attente)		Fournit les informations suivantes : Job 1, Utilisateur, Heure début approx, Heure impr approx et Disponibilité impr..
Travail interrom-pu	Vér ts travaux in-terr	XXXXXXXXXXX (nom du travail d'impression en attente)	Fournit les informations suivantes : Job 1, Utilisateur, Type de papier, Source, Taille et Motif interruption.
	Reprendre ts travaux		Appuyez sur OK pour lancer l'impression.
Travail stocké	XXXXXXXXXXX (nom du travail d'impression conservé)		Fournit les informations suivantes : Job 1, Utilisateur, Longueur, Pages, Type de papier, Copies, Source, Taille et Heure impr approx.Appuyez sur OK pour reprendre l'impression.
Impr. rapport tâches			Appuyez sur OK pour lancer l'impression.

Menu Papier

« Menu Papier » à la page 114

Élément de menu		Description
Rempl/retirer papier	Éjecter le papier	Affiche les instructions de retrait du papier.
	Papier rouleau	Affiche les instructions de chargement du papier.
	Feuille Découpe (jusqu'à 0,8 mm d'épaisseur)
	Carton pour affiche
Sélect. type papier	Photo Paper	Affiche la liste des supports d'impression Epson pris en charge.
	Matte Paper
	Plain Paper
	Autres
	Papier Personnalisé	Affiche la liste des noms des types de papier personnalisés par l'utilisateur.

Utilisation du menu du panneau de contrôle

Élément de menu			Description
Paramètre papier perso	XXXXXXXXXXXXX XXXXXXXXX (nom du type de papier person-nalisé)	Sélect papier réf.	Photo Paper	Affiche la liste des supports d'impression Epson pris en charge.
			Matte Paper
			Plain Paper
			Autres
			Aucun Papier Sélect	Aucun Papier Sélect
		Écart Du Cylindre	Étroit, Standard, Grand, Plus Grand
		Détecter épaisseur pap	Appuyez sur OK pour lancer l'impression.
		Réglage Alim Papier	Motif	Appuyez sur OK pour lan-cer l'impression.
			Valeur	-0,70 à +0,70 %
		Aspiration Papier	-4 à 0
		Tension papier rou-leau	Normale, Élevée, Plus Élevée
		Supprimer Inclinai-son	Oui, Non
		Nom réglage	22 caractères ou moins (lettres, chiffres et symboles)
		Rétablir paramètres	Yes (Oui), Non
Impr liste papiers			Appuyez sur OK pour lancer l'impression.

Menu → Maintenance

« Menu Maintenance » à la page 117

Élément de menu		Description
Travail d'impression		Appuyez sur OK pour lancer l'impression.
Nettoyage tête
Alignement Des Têtes	Auto(Uni-D)	Appuyez sur OK pour lancer l'impression/alignement.
	Auto(Bi-D)
	Manuel(Uni-D)	Appuyez sur OK pour lancer l'impression.
	Manuel(Bi-D)

Utilisation du menu du panneau de contrôle

Élément de menu		Description
Maintenance cutter	Régler pos. découpe	de -3 à 3 mm
	Remplacer le cutter	Appuyez sur OK pour commencer le remplacement.

Menu Configuration

« Menu Configuration » à la page 118

Élément de menu			Description
Configuration Impr.	Config papier rouleau	Découpe auto	Oui, Non
		Actualiser Marges	Oui, Non
		Ligne Page	Oui, Non
		Marge Papier Rou-leau	Normale, Haut/Bas 15mm, Haut 35/Bas 15mm, Haut 45/ Bas 15mm, 3mm, 15mm
		Papier Rouleau Res-tant	Oui, Non
		Alerte restante	1 à 15 m (4 à 50 pieds)
	Paramètres avancés	Tension papier rou-leau	Faible, Normale, Élevée, Plus Élevée
		Moins frottement tê-te	Oui, Non
		Tmps séchage par page	0 à 60 minutes
		Vérif Format Papier	Oui, Non
		Vérif Inclin Papier	Oui, Non
		Stocker travail interr	Oui, Non
	Rétablir paramètres		Oui, Non
État De l'Impri-mante	Version Micrologiciel		xxxxxxx,x.xx,xxxx
	État de l'option		Affiche les options connectées.
	Afficher total impr		XXXXXXXX m^2 (XXXXXX pieds^2 )
	Impr. rapport état		Appuyez sur OK pour lancer l'impression.
Configuration Réseau	Paramètre Adresse IP		Auto	—
			Panneau	Adresse IP, Masque De SS-Réseau, Passerel-le Par Déf.
	Impr. rapport état		Appuyez sur OK pour lancer l'impression.
	Rétablir paramètres		Oui, Non

Utilisation du menu du panneau de contrôle

Élément de menu			Description
Paramètres éco	Mode Veille		5 à 180 minutes
	Minuterie Extinction		Non, 1 à 24 heures
	Rétablir paramètres		Oui, Non
Préférences	Langue		Affiche la liste des langues prises en charge.
	Unité : longueur		m, pieds/pouces
	Réglage lampe alerte		Oui, Non
Menu administrateur	Modifier le MDP		Saisissez un mot de passe.
	Commande opération.	Configuration Ré-seau	Mot de passe requis, Mot passe pas requis
	Nettoyage puissant
	Gérer le disque dur	Formater disque dur	Oui, Non
	Date et heure		AA/MM/JJ HH:MM
	Fuseau horaire		Saisissez l'écart entre l'heure GMT et le fuseau horaire local.
	Rétablir tous réglages		Oui, Non

Menu Copie agrandie

Ce menu s'affiche uniquement lorsqu'un scanner est connecté.

« Menu Copie agrandie » à la page 124

Élément de menu			Description
Coul./N&B			Couleur, Noir&Blanc
Auto	A3->Auto,B4->Auto,A4->Auto,B5->Auto,A5->Auto,LTR->Auto,4x6->Auto,A4/2->Bannière (Auto)		Avec Marges, Sans Marges
	Autre taille	Taille du document	A3, B4, A4, B5, A5, LTR, 4x6
		Taille de sortie	A0, US E, B1, A1, US D, B2, US C, A2, A0(2Feuill.)
		Marges	Avec Marges, Sans Marges
Qualité			Brouillon, Fin
Densité			Cinq options, de Clair à Foncée

Utilisation du menu du panneau de contrôle

Description des menus

Menu Travail d'impression

Élément			Description
Travail en attente *	XXXXXXXXXXX (nom du travail d'impression mis en file d'attente)		Job 1UtilisateurHeure début approxHeure impr approxDisponibilité impr.	Indique l'heure de démarrage et le temps nécessaire estimés pour imprimer le travail sélectionné.Prévoit également si le travail peut être achevé sans remplacer le papier, l'encre ou le Maintenance Box (Bloc récupérateur d'encre). L'impression peut continuer même si Impossible de terminer est affiché. Il se peut que l'imprimante arrive à cours d'encre ou de papier pendant l'impression.Remote Manager et LFP HDD Utility affichent la raison du message Impossible de terminer et vous permettent de mettre en attente ou d'annuler le travail.« Rôle du disque dur » à la page 57L'imprimante ne prévoira la disponibilité en fonction de la quantité de papier restante que si Oui est sélectionné pour Papier rouleau restant.L'imprimante ne prévoit pas la disponibilité en fonction de la quantité d'encre restante lorsque des documents sont imprimés à l'aide de LFP Print Plug-In for Office ou EPSON CopyFactory5.
Travail interrompu *	Vér ts travaux interr	XXXXXXXXXXX (nom du travail d'impression en attente)	Job 1UtilisateurType De PapierSourceFormatMotif interruption	Cette option est disponible uniquement si Oui est sélectionné pour Stocker travail interr dans le menu Configuration.Affiche les paramètres d'impression des travaux en attente et le motif de la mise en attente.Les travaux mis en attente parce que leurs paramètres d'impression sont différents de ceux sélectionnés pour l'imprimante peuvent être imprimés de la façon suivante.(1) Remplacez le papier et effectuez toute opération nécessaire pour préparer l'appareil en vue de l'impression.(2) Sélectionnez Reprendre ts travaux.
	Reprendre ts travaux		Appuyez sur la touche OK pour reprendre l'impression de tous les travaux de la file d'attente.

Utilisation du menu du panneau de contrôle

Élément		Description
Travail stocké*	XXXXXXXXXX (nom du travail d'impression conservé)	Job 1UtilisateurLongueurPagesType De PapierCopiesSourceFormatHeure impr approx	Affiche l'état du travail conservé sélectionné lorsqu'il a été imprimé pour la dernière fois.Après avoir consulté le travail, appuyez sur la touche OK pour indiquer le nombre de copies. Appuyez sur les touches ▲/▼ pour sélectionner le nombre de copies et appuyez sur la touche OK pour afficher la durée d'impression estimée ainsi que la disponibilité de l'impression. Appuyez sur OK pour lancer l'impression.
Impr. rapport tâches		Appuyez sur la touche OK pour imprimer le journal des travaux d'impression.

* Affiché uniquement lorsque le disque dur en option est installé.

Menu Papier

indique les paramètres par défaut.

Élément		Description
Rempl/retirer papier		Éjecter le papier	Appuyez sur la touche OK pour afficher les instructions de retrait du papier. Suivez les instructions qui s'affichent à l'écran pour retirer le papier. Les instructions ne s'affichent pas si le papier n'est pas chargé.
		Papier rouleau	Mettez en surbrillance le papier à charger et appuyez sur la touche OK. Suivez les instructions qui s'affichent à l'écran pour charger le papier. Si le papier est déjà chargé dans l'imprimante, les instructions de retrait du type de papier chargé s'affichent avant celles concernant le chargement.
		Feuille Découpe (jusqu'à 0,8 mm d'épaisseur)
		Carton pour affiche
Sélect. type papier	Photo Paper	Sélectionnez le type de papier chargé.
	Matte Paper
	Plain Paper
	Autres
	Papier Personnalisé	Sélectionnez le nom du papier personnalisé chargé dans l'imprimante.

Utilisation du menu du panneau de contrôle

Élément			Description
Paramètre papier per-so	XXXXXXXXXX (nom du type de papier personalisé)	Sélect papier réf.	Photo Paper	Vous pouvez sélectionner le type de support le plus proche du papier que vous utilisez.
			Matte Paper
			Plain Paper
			Autres
			Aucun Papier Sé-lect	Sélectionnez cette option si vous ne souhaitez pas préciser le type de papier.
		Écart Du Cylin-dre	Étroit	Sélectionnez l'écart du cylindre correspondant à la distance entre tête d'impression et papier. En règle générale, sélectionnez Standard. Sélection-nez un paramètre plus grand si vous trouvez que la qualité des images imprimées laisse à désirer. Si, après l'exécution de l'alignement des têtes, vous estimez que l'alignement n'est pas parfait, sélectionnez Étroit.
			Standard
			Grand
			Plus Grand
		Détecter épais-seur pap	Appuyez sur la touche OK pour imprimer un motif afin de déterminer l'épaisseur du papier en cours.Sélectionnez le numéro de motif présentant le plus faible désalignement d'après les résultats de l'impression.

Utilisation du menu du panneau de contrôle

Élément			Description
		Réglage Alim Papier	Motif	Utilisez ce paramètre si vous n'arrivez pas résoudre les problèmes de bandes (lignes striées horizontales ou couleurs non uniformes) dans la zone d'impression standard (pour les feuilles simples, la zone excluant la bande de 1 à 2 cm au bas du papier) même après le nettoyage ou l'alignement des têtes.MotifsélectionnéAppuyez sur la touche OK pour imprimer un motif de réglage. Mesurez les distances entre les symboles « + » dans le motif de réglage imprimé.Utilisez seulement la distance entre les symboles du centre ou la moyenne des distances entre les symboles de gauche, du centre et de droite.Une fois l'impression du motif de réglage entamée, la longueur du motif s'affiche dans le panneau de contrôle. Appuyez sur les touches ▲/▼ pour indiquer la valeur mesurée et appuyez sur la touche OK.Valeur sélectionnéChoisissez un ajustement compris entre -0,70 et +0,70 %.La sélection d'une valeur trop petite entraîne l'apparition de bandes sombres. Augmentez la valeur. La sélection d'une valeur trop importante entraîne l'apparition de bandes blanches. Diminuez la valeur.
			Valeur
			Aspiration Papier	-4 à 0
			Tension papier rouleau	Normale
				Élevée
				Plus Élevée

Utilisation du menu du panneau de contrôle

Élément			Description
		Supprimer In-clinaison	Oui	Choisissez d'activer (Oui) ou de désactiver (Non) la réduction de l'inclinaison du papier.
			Non
		Nom réglage	Vous pouvez saisir 22 caractères au maximum pour les paramètres de papier personnalisés. Choisissez un nom facile à mémoriser pour accélé-rer la sélection.
		Rétablir para-mètres	Oui	Restaurez les valeurs par défaut des paramètres de papier personnalisé.
			Non
Impr liste papiers			Appuyez sur la touche OK pour imprimer une liste de paramètres de papier personnalisé.

Menu Maintenance

Élément		Description
Travail d'impression		Appuyez sur la touche OK pour imprimer le motif de vérification des buses. Inspectez le motif imprimé et lancez le nettoyage des têtes si vous remarquez des zones pâles ou manquantes.« Recherche de buses obstruées » à la page 126
Nettoyage tête		Inspectez le motif imprimé et cochez les cases des motifs dont certaines zones sont pâles ou manquantes. Pour sélectionner toutes les buses, cochez la case de gauche.« Nettoyage de la tête d'impression » à la page 127
Alignement Des Têtes	Auto(Uni-D)	Si les impressions présentent du grain ou sont floues, procédez à un alignement des têtes. Si Auto est sélectionné, l'imprimante analyse le motif en cours d'impression et réaligne automatiquement la tête.Si Manuel est sélectionné, un motif est imprimé. Inspectez le motif et saisissez la valeur que vous jugez appropriée.« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129
	Auto(Bi-D)
	Manuel(Uni-D)
	Manuel(Bi-D)

Utilisation du menu du panneau de contrôle

Élément		Description
Maintenance cutter	Régler pos. découpe	de -3 à 3 mm	Vous pouvez ajuster la position de la découpe en imprimant sur du papier rouleau sans marges dans toutes les directions. La position de coupe peut être ajustée par incréments de 0,2 mm.
	Remplacer le cutter	Déplace la coupeuse vers la position qui permet de la remplacer. Appuyez sur la touche OK pour déplacer la coupeuse vers la position de remplacement. Avant de remplacer la coupeuse, retirez le papier. Retirez le papier avant de poursuivre. « Remplacement du cutter » à la page 134

Menu Configuration

La sélection de Menu administrateur a pour effet d'afficher une invite de mot de passe. À la livraison, aucun mot de passe n'est saisi. Appuyez sur OK pour continuer. Si le mot de passe administrateur a été modifié, indiquez-le.

indique les paramètres par défaut.

Utilisation du menu du panneau de contrôle

Élément			Description
Configuration Impr.	Config papier rou-leau	Découpe auto	Oui	Sélectionnez Oui pour couper automatiquement le papier rouleau à l'aide de la coupeuse intégrée lors de l'impression de chaque page, ou Non pour désactiver la découpe de papier automatique. Le paramètre sélectionné avec le pilote d'impression est prioritaire lorsque le pilote d'impression est utilisé.
			Non
		Actualiser Marges	Oui	Si Oui est sélectionné pendant l'impression sans marge, l'imprimante recoupe automatiquement le bord avant du papier pour supprimer les éventuelles traces d'encre laissées par la précédente impression. Pour désactiver cette fonctionnalité, sélectionnez Non.
			Non
		Ligne Page	Oui	Si Découpe auto est Non, vous pouvez choisir d'imprimer (Oui) ou de ne pas imprimer (Non) de lignes de coupe sur le papier rouleau. Les lignes de coupe ne sont pas imprimées si Découpe auto est Oui ou en cas d'utilisation de feuilles simples ou de carton poster. Notez toutefois que si la largeur de rouleau sélectionnée sur l'ordinateur est inférieure à celle du papier chargé dans l'imprimante, des lignes de coupe seront imprimées quelle que soit l'option sélectionnée pour Découpe auto. Le paramètre sélectionné avec le pilote d'impression est prioritaire lorsque le pilote d'impression est utilisé.
			Non
		Marge Papier Rou-leau	Normale	Lorsque le paramètre est réglé sur Normale, les marges inférieure et supérieure sont de 15 mm et les marges droite et gauche de 3 mm. À l'exception du réglage 15mm, les paramètres gauche et droit pour tous les autres paramètres sont 3 mm. « Zone imprimable » à la page 53
			Haut/Bas 15mm
			Haut 35/Bas 15mm
			Haut 45/Bas 15mm
			3mm
			15mm

Utilisation du menu du panneau de contrôle

Élément			Description
		Papier Rou-leau Res-tant	Oui	Choisissez d'afficher/enregistrer (Oui) ou de ne pas afficher/enregistrer (Non) la quantité de papier rouleau restant. Les options suivantes sont disponibles en sélectionnant Oui et en indiquant la longueur du rouleau.Quantité de papier rouleau restantUn code à barres indiquant la longueur de papier restante, la valeur sélectionnée pour l'alerte de papier restant et le type de papier, est automatiquement imprimé sur le rouleau avant qu'il ne soit retiré.Lors de l'utilisation suivante, le code à barres est automatiquement lu et les paramètres ajustés, ce qui améliore l'efficacité lorsque l'on utilise plusieurs rouleaux de papier.Disponibilité de l'impressionL'imprimante évalue la disponibilité de l'impression en fonction de la longueur du rouleau.
			Non

Utilisation du menu du panneau de contrôle

Élément			Description
		Alerte restante	1 à 15 m (4 à 50 pieds)	Affiché lorsque Oui est sélectionné pour Papier rouleau restant. Défini de 1 à 15 m (4 à 50 pieds) pour afficher un avertissement lorsque la quantité de papier rouleau restant tombe en-dessous de cette limite. Vous pouvez configurer par incréments de 0,5 m (1 pied).
	Paramètres avancés	Tension papier rouleau	Faible	Sélectionnez Élevée ou Plus Élevée si le papier fait des plis pendant l'impression. Tension papier rouleau peut être spécifié séparément pour chaque type de papier à l'aide de l'option Paramètre papier perso du menu Papier. Si Papier Personnalisé est sélectionné pour Sélect. type papier, l'imprimante utilise la valeur sélectionnée pour Tension papier rouleau dans le Paramètre papier perso. Ce paramètre prend effet si aucune tension de papier rouleau personnalisée n'est précisée.
			Normale
			Élevée
			Plus Élevée
		Moins frottement tête	Oui	Si le papier est épais, il est possible que la tête d'impression touche la surface du papier. Pour éviter d'abîmer le papier, choisissez Oui. Cette option peut être utilisée pour modifier de façon temporaire la valeur sélectionnée pour Paramètre papier perso > Écart Du Cylindre dans le menu Papier. Notez toutefois que Oui est sans effet lorsque Plus Grand est sélectionné pour Écart Du Cylindre.
			Non
		Tmps séchage par page	0 à 60 minutes	Précisez la longueur de la pause laissée par l'imprimante pour permettre à l'encre de sécher après l'impression d'une page. Choisissez une valeur de 0 à 60 minutes. Selon la densité de l'encre ou le type de papier, le séchage de l'encre peut demander un certain temps. En cas d'impressions floues, définissez un temps de séchage de l'encre plus long. Plus le temps de séchage est long, plus l'impression prend de temps.
		Vérif Format Papier	Oui	Choisissez si l'imprimante détecte automatiquement (Oui) ou non (Non) la largeur du papier. Si une erreur de paramétrage du papier s'affiche lorsque le papier est chargé correctement, es-sayez de choisir Non. Notez toutefois qu'il est possible que l'imprimante imprime en dehors du papier lorsque Non est sélectionné. Si l'impression va au-delà des bords du papier, l'intérieur de l'imprimante risque de se salir d'encre. En règle générale, nous vous recommandons de régler le paramètre sur Oui.
			Non
		Vérif Inclin Papier	Oui	Si Oui est sélectionné, une erreur s'affiche sur le panneau de contrôle et l'impression s'arrête si le papier est de travers. Sélectionnez Non pour désactiver cette fonction. Le paramètre Oui est recommandé dans la plupart des cas car un papier de travers peut entraîner un bourrage papier.
			Non

Utilisation du menu du panneau de contrôle

Élément			Description
		Stocker travail interr	Oui	Cet élément est disponible lorsqu'un disque dur en option est installé. Si Oui est sélectionné, les travaux d'impression qui exigent un type, une source ou un format de sortie (largeur) différent de ceux sélectionnés dans l'imprimante seront mis en attente. Sélectionnez Non pour désactiver cette fonctionnalité.Si Non est sélectionné, une erreur s'affiche et l'impression s'interrompt si la source sélectionnée pour le travail d'impression ne correspond pas à celle sélectionnée dans l'imprimante.Si Oui est sélectionné, le travail d'impression ne s'interrompt pas si une erreur se produit. Les travaux dont les paramètres diffèrent sont enregistrés sur le disque dur en tant que travaux en attente. Les travaux en attente peuvent être imprimés depuis le menu Travail d'impression lorsque l'imprimante est prête pour l'impression, par exemple en chargeant le type de papier adéquat. « Rôle du disque dur » à la page 57
			Non
	Rétablir paramètres		Oui	Sélectionnez Oui pour restaurer les valeurs par défaut de tous les paramètres d'impression.
			Non
État De l'Imprimante	Version Micrologiciel		xxxxxxx,x.xx,xxxx	Vous pouvez vérifier la version du microprogramme.
	État de l'option		Dresse la liste des accessoires en option actuellement connectés à l'imprimante et disponibles.
	Afficher total impr		XXXXXXXX m2(XXXXXX pieds2)	Afficher la surface totale imprimée (six chiffres maximum).
	Impr. rapport état		Appuyez sur la touche OK pour imprimer une liste des paramètres d'impression en cours.Choisissez cette option pour afficher un récapitulatif des paramètres.
Configuration Réseau	Paramètre Adresse IP		Auto	Choisissez d'utiliser DHCP pour configurer l'adresse IP (Auto), ou pour configurer l'adresse manuellement (Panneau). Sélectionnez Panneau pour préciser l'Adresse IP, le Masque De SS-Réseau et la Passerelle Par Déf.. Demandez des informations détaillées à votre administrateur système.
			Panneau
	Impr. rapport état		Appuyez sur la touche OK pour imprimer une liste des paramètres réseau. Choisissez cette option pour afficher un récapitulatif des paramètres réseau.
	Rétablir paramètres		Oui	Sélectionnez Oui pour restaurer les valeurs par défaut de tous les paramètres réseau.
			Non

Utilisation du menu du panneau de contrôle

Élément		Description
Paramètres éco	Mode Veille	5 à 180 minutes	L'imprimante passe automatiquement en mode Veille en l'absence d'erreurs, si aucun travail d'impression n'est reçu ou si aucune opération n'a lieu pendant la période sélectionnée. Utilisez cette option pour choisir la durée au bout de laquelle l'imprimante passe en mode Veille. « Mise hors tension à l'aide de la fonction Gestion Alimentation » à la page 54
	Minuterie Extinction	Non	L'imprimante s'éteint automatiquement en l'absence d'erreurs, si aucun travail d'impression n'est reçu ou si aucune opération n'a lieu sur le panneau de contrôle ou ailleurs pendant huit heures.Le délai au bout duquel l'imprimante s'éteint peut être défini de 1 à 24 heures, par incréments d'une heure.Choisissez Non pour éviter que l'imprimante ne s'éteigne automatiquement.
		Non, 1 à 24 heures
	Rétablir paramètres	Oui	Sélectionnez Oui pour restaurer toutes les valeurs par défaut des Paramètres éco.
		Non
Préférences	Langue	Japonais, anglais, français, italien, al-lemand, portugais, espagnol, néerlandais, russe, coréen, chinois	Sélectionnez la langue utilisée sur l'écran du panneau de contrôle.
	Unité : longueur	m	Sélectionnez l'unité de longueur qui s'affiche sur l'écran du panneau de contrôle ou qui est imprimée sur les motifs.
		pieds/pouces
	Réglage lampe alerte	Oui	Choisissez si le voyant d'alerte grand format s'éclaire (Oui) ou non (Non) en cas d'erreur.
		Non

Utilisation du menu du panneau de contrôle

Élément			Description
Menu administrateur	Modifier le MDP		Saisissez un mot de passe administrateur de 20 caractères maximum.La sélection de Menu administrateur a pour effet d'afficher une invite de mot de passe. Le Menu administrateur s'affiche uniquement si le mot de passe correct est saisi, afin d'éviter que les non-administrateurs ne modifient accidentellement les paramètres.Conservez le mot de passe en lieu sûr.Si vous l'oubliez, contactez votre revendeur ou le support Epson.
	Comman-de opération.	Configuration Réseau	Mot de passe re-quis	Choisissez si le mot de passe administrateur doit être indiqué pour accéder àConfiguration Réseau depuis le panneau de contrôle ou le Remote Manager.
			Mot passe pas re-quis
	Nettoyage puissant		Inspectez le motif imprimé et cochez les cases des motifs dont certaines zones sont pâles ou manquantes. Pour sélectionner toutes les buses, cochez la case de gauche.
	Gérer le disque dur	Formater disque dur	Oui	SélectionnezOupour formater le disque dur en option relié à l'imprimante.Le formatage du disque dur supprime tous les travaux d'impression enregistrés.Tout disque dur précédemment utilisé avec une autre imprimante doit d'abord être formaté avant d'être utilisé avec cette imprimante.
			Non
	Date et heure		AA/MM/JJ HH:MM	Réglez l'horloge intégrée de l'imprimante. L'horloge de l'imprimante définit l'heure qui apparaît dans les informations sur les travaux d'impression et l'état de l'imprimante.
	Fuseau horaire		Saisissez l'écart entre l'heure GMT et le fuseau horaire local.Le fuseau horaire sélectionné est utilisé dans les notifications par e-mail envoyées par Remote Manager lorsqu'une erreur se produit.
	Rétablir tous réglages		Oui	SélectionnezOipour restaurer les valeurs par défaut de tous les paramètres, sauf les options de Date et heure, Langue/Language et Unité : longueur du menu Configuration.
			Non

Menu Copie agrandie

Le menu Copie agrandie s'affiche lorsqu'un scanner est connecté.

Les scanners pris en charge sont indiqués sur le site Web Epson.

Utilisation du menu du panneau de contrôle

http://www.epson.com

indique les paramètres par défaut.

Élément			Description
Coul./N&B			Couleur	Choisissez si vous souhaitez imprimer en couleur ou en noir et blanc.
			Noir&Blanc
Auto	A3->Auto,B4->Auto,A4->Auto,B5->Auto,A5->Auto,LTR->Auto,4x6->Auto,A4/2->Bannière (Auto)		Avec Marges	Les tailles de document sont indiquées à gauche des flèches. La copie est agrandie pour remplir la largeur du rouleau chargé dans l'imprimante. La largeur imprimable maximale est de 914 mm. Si un rouleau de largeur supérieure à 914 mm est chargé dans le modèle SC-T7000 Series, la taille maximale reste de 914 mm.Pour imprimer sans marges, sélectionnezSans Marges.Les tailles disponibles varient en fonction du scanner.
			Sans Marges
	Autre taille	Taille du document	A3, B4, A4, B5, A5, LTR, 4x6	Sélectionnez la taille du document original lorsque vous copiez dans d'autres formats.Les tailles disponibles varient en fonction du scanner.
		Taille de sortie	A0, US E, B1, A1, US D, B2, US C, A2, A0 (2 feuilles)	Choisissez le format en sortie lorsque vous copiez dans d'autres formats.A0(2Feuill.) est disponible uniquement sur le modèle SC-T3000 Series.A0est disponible uniquement avec les modèles SC-T5000 Series/SC-T7000 Series.
		Marges	Avec Marges	Pour imprimer sans marges, sélectionnezSans Marges.
			Sans Marges
Qualité			Brouillon	Choisissez la qualité de la copie et la vitesse d'impression.
			Fin
Densité			Cinq options, de Clair à Foncée	Choisissez la densité de la copie.

Maintenance

Réglage de la tête d'impression

Si des lignes blanches apparaissent sur les impressions ou si vous remarquez une dégradation de la qualité d'impression, il est nécessaire de régler la tête d'impression. Vous pouvez procéder aux tâches de maintenance ci-après pour entretenir la tête d'impression et garantir une qualité d'impression optimale.

Effectuez les tâches de maintenance appropriées en fonction des résultats d'impression et de la situation.

Recherche de buses obstruées

Procédez à une vérification des buses pour vous assurer qu'elles ne sont pas obstruées, si l'imprimante n'a pas été utilisée pendant une longue période ou avant des travaux d'impression importants. Inspectez le motif imprimé et lancez le nettoyage des têtes si vous remarquez des zones pâles ou manquantes.

Nettoyage de la tête d'impression

Nettoyez la tête d'impression si vous remarquez des zones pâles ou manquantes sur les documents imprimés. Cette opération nettoie la surface de la tête d'impression afin d'améliorer la qualité d'impression. Choisissez entre un nettoyage normal ou en profondeur, en fonction du nettoyage requis.

« Nettoyage de la tête d'impression » à la page 127

Dans la plupart des cas, un nettoyage normal est recommandé. Procédez à un nettoyage en profondeur si les buses restent bouchées en dépit de plusieurs nettoyages de la tête d'impression.

Réglage de la position de la tête d'impression (Alignement des têtes)

Procédez à un Cartouche d'encre si les lignes ne sont pas en face ou si l'impression présente du grain. La fonction Cartouche d'encre corrige les problèmes d'alignement de l'impression.

« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129

Recherche de buses obstruées

Travail d'impression

La vérification des buses peut être lancée depuis un ordinateur ou depuis le panneau de contrôle de l'imprimante.

Depuis l'ordinateur

Les explications de cette section prennent le pilote Windows comme exemple.

Utilisez Epson Printer Utility 4 pour Mac OS X.

« Fonctions de Epson Printer Utility 4 » à la page 106

1 Assurez-vous que du papier rouleau ou une feuille simple au format A4/Letter ou plus grand est chargé(e) dans l'imprimante.

Assurez-vous que vous avez correctement défini la source papier et le type de support en fonction du papier utilisé.

2 Cliquez sur Nozzle Check (Vérification des buses) dans l'onglet Utility (Utilitaire) de l'écran Properties (Propriétés) du pilote d'impression (ou Printing preferences (Options d'impression)).

3 Cliquez sur Print (Imprimer).

Le motif de contrôle des buses s'imprime.

4 Vérifiez le motif de contrôle des buses.

S'il n'y a pas de problème : cliquez sur Finish (Terminer).

Maintenance

S'il y a un problème : cliquez sur Clean (Nettoyage).

Après avoir imprimé un motif de contrôle des buses, vérifiez que l'impression du motif est terminée avant d'imprimer vos données ou de nettoyer la tête d'impression.

Depuis l'imprimante

Touches utilisées pour les paramètres suivants

1 Assurez-vous que du papier rouleau ou une feuille simple au format A4/Letter ou plus grand est chargé(e) dans l'imprimante.

Assurez-vous que vous avez correctement défini la source papier et le type de support en fonction du papier utilisé.

2 Vérifiez que l'imprimante est prête à imprimer. Appuyez sur la touche ⚠▶A.

Le menu Maintenance s'affiche.

3 Vérifiez que Travail d'impression est mis en surbrillance et appuyez sur la touche OK.

Une boîte de dialogue de confirmation s'affiche.

4 Appuyez sur la touche OK pour imprimer un motif de vérification.

Examinez le motif de vérification imprimé en vous reportant à la section suivante.

Exemple de buses propres

Il n'y a pas de zones vides dans le motif de vérification des buses.

Exemple de buses obstruées

Si des segments sont manquants dans le motif, sélectionnez Nettoyage tête et procédez à un nettoyage des têtes. « Nettoyage de la tête d'impression » à la page 127

Nettoyage de la tête d'impression

Bien que le nettoyage des têtes puisse être effectué depuis l'ordinateur ou l'imprimante, les procédures de nettoyage diffèrent comme expliqué ci-dessous.

□ Depuis l'ordinateur

Toutes les buses sont propres.

□ Depuis l'imprimante

Vous pouvez nettoyer toutes les buses ou sélectionner seulement celles dont le motif de vérification imprimé révèle un problème.

Remarques sur le nettoyage des têtes

Tenez compte des points suivants lorsque vous procédez à un nettoyage des têtes.

Nettoyez la tête d'impression uniquement si la qualité d'impression décline, par exemple si l'impression est floue ou si la couleur est incorrecte ou manquante. Le nettoyage des têtes consomme de l'encre.

Le nettoyage de toutes les buses consomme un peu de chaque couleur d'encre. Même si vous utilisez uniquement des encres noires pour l'impression en noir et blanc, des encres de couleur sont également consommées.

Si vous répétez le nettoyage des têtes pendant une brève période, le Boîtier Maintenance risque de se remplir rapidement en raison de la faible quantité d'évaporation de l'encre dans le Boîtier Maintenance. Préparez un Boîtier Maintenance de rechange s'il n'y a pas suffisamment d'espace vide dans le boîtier.

Maintenance

Si les buses sont toujours bouchées en dépit de plusieurs nettoyages de la tête d'impression, nous vous recommandons d'essayer un nettoyage en profondeur.
Le nettoyage en profondeur consomme plus d'encre qu'un nettoyage normal. Vérifiez au préalable le niveau d'encre restante, et préparez une nouvelle cartouche d'encre avant de lancer le nettoyage si le niveau de l'encre est bas.
Si les buses sont toujours obstruées après un nettoyage en profondeur, éteignez l'imprimante et laissez-la reposer toute la nuit, voire davantage. Si l'imprimante repose un certain temps, l'obstruction peut éventuellement se dissoudre.

Si les buses sont toujours bouchées, contactez votre revendeur ou le support Epson.

Nettoyage de la tête d'impression

Depuis l'ordinateur

Les explications de cette section prennent le pilote Windows comme exemple.

Utilisez Epson Printer Utility 4 pour Mac OS X.

« Utilisation de Epson Printer Utility 4 » à la page 105

1 Cliquez sur Head Cleaning (Nettoyage des têtes) dans l'onglet Utility (Utilitaire) de l'écran Properties (Propriétés) du pilote d'impression (ou Printing preferences (Options d'impression)).

2 Cliquez sur Start (Démarrer).

Le nettoyage des têtes démarre et dure de 1 à 10 minutes environ.

3 Cliquez sur Print Nozzle Check Pattern (Impression du motif de test des buses).

Vérifiez le motif de contrôle des buses.

Si des segments sont manquants dans le motif de contrôle des buses, cliquez sur Clean (Nettoyage).

Depuis l'imprimante

Touches utilisées pour les paramètres suivants

1 Vérifiez que l'imprimante est prête à imprimer. Appuyez sur la touche ⚠▶A.

Le menu Maintenance s'affiche.

2 Appuyez sur les touches ▼/▲ pour mettre en surbrillance Nettoyage tête et appuyez sur la touche OK.

Vous êtes invité à sélectionner les rangées de buses.

3 Sélectionnez les rangées de buses à nettoyer.

Appuyez sur le touches ◀/▶ pour mettre en surbrillance les numéros correspondant aux motifs de vérification présentant des segments pâles ou manquants, et appuyez sur la touche ▼/▲ pour sélectionner.

Vous pouvez sélectionner plusieurs rangées de buses.

Pour sélectionner toutes les buses, cochez la case de gauche.

4 Appuyez sur la touche OK pour afficher un message de confirmation. Appuyez sur la touche OK pour lancer le nettoyage des têtes.

Un message de confirmation s'affiche lorsque le nettoyage est terminé.

Maintenance

Pour imprimer un motif de vérification et contrôler que les buses ne sont pas obstruées, appuyez sur les touches ▼/▲ pour mettre Travail d'impression en surbrillance et appuyez sur la touche OK.

Pour quitter sans vérifier les buses, mettez Quitter en surbrillance et appuyez sur OK.

Limiter le désalignement de l'impression (Cartouche d'encre)

En raison de la faible distance entre la tête d'impression et le papier, un désalignement risque de se produire à cause de l'humidité ou de la température, de l'inertie de la tête d'impression ou de son mouvement. Il se peur alors que les lignes ne soient pas en face ou que l'impression présente un grain. Dans ce cas, effectuez un Alignement Des Têtes pour corriger le désalignement de l'impression.

Bien que l'Alignement Des Têtes puisse être effectué depuis l'ordinateur ou l'imprimante, les procédures d'alignement diffèrent comme expliqué ci-dessous.

□ Depuis l'imprimante

L'alignement des têtes d'impression peut être automatique ou manuel.

En cas de réglage automatique, le capteur lit le motif de réglage pendant l'impression et enregistre automatiquement la valeur de réglage optimale sur l'imprimante.

L'alignement automatique des têtes d'impression dure environ 30 minutes.

En cas de réglage manuel, vous devez vérifier le motif et entrer la valeur de réglage optimale pour l'alignement. L'alignement manuel peut être utilisé avec les feuilles simples ou tout autre papier ne prenant pas en charge l'alignement automatique, ou lorsque l'alignement automatique ne corrige pas totalement le problème.

L'alignement manuel des têtes d'impression dure de 7 à 11 minutes. La durée varie en fonction de la taille du motif imprimé.

Les alignements de têtes Uni-D et Bi-D sont disponibles en modes automatique et manuel. L'alignement Bi-D est recommandé dans la

plupart des cas. Choisissez Uni-D si l'alignement Bi-D ne corrige pas totalement le problème.

□ Depuis l'ordinateur

L'alignement automatique des têtes d'impression peut être effectué depuis un ordinateur.

Dans la plupart des cas, cette opération suffit à obtenir un alignement satisfaisant des têtes. C'est généralement la méthode recommandée car c'est la plus simple. L'alignement automatique des têtes d'impression dure environ 30 minutes. Vous pouvez lancer l'alignement manuel depuis le panneau de contrôle de l'imprimante si vous utilisez des feuilles simples ou tout autre papier ne prenant pas en charge l'alignement automatique, ou lorsque l'alignement automatique ne corrige pas totalement le problème.

Remarque :

L'Cartouche d'encre est ajusté en fonction du papier chargé dans l'imprimante. Chargez le papier pour lequel l'alignement des têtes doit être effectué.

Notez toutefois que l'alignement automatique des têtes n'est pas disponible avec le papier ou dans les cas indiqués ci-dessous.

□ Un support d'impression transparent ou coloré est chargé dans l'imprimante.

Le papier chargé dans l'imprimante ne prend pas en charge l'alignement automatique des têtes.

Consultez la section suivante pour savoir quels papiers prennent en charge l'alignement automatique des têtes.

« Tableau des supports spéciaux Epson » à la page 154

☐ Le papier utilisé fait plus de 1 mm d'épaisseur.

Le papier est exposé à la lumière directe du soleil ou à une autre source lumineuse provoquant des interférences optiques. Supprimez la source de lumière posant problème.

L'Cartouche d'encre peut également ne pas produire les résultats souhaités si les buses sont obstruées. Procédez à un nettoyage des têtes pour éliminer toute obstruction avant de continuer.

Depuis l'ordinateur

Les explications de cette section prennent le pilote Windows comme exemple.

Maintenance

Utilisez Epson Printer Utility 4 pour Mac OS X.

« Utilisation de Epson Printer Utility 4 » à la page 105

1 Chargez du papier rouleau dans l'imprimante.

Choisissez un type de papier correspondant au papier chargé dans l'imprimante.

2 Cliquez sur Print Head Alignment (Alignement des têtes) dans l'onglet Utility (Utilitaire) de l'écran Properties (Propriétés) du pilote d'impression (ou Printing preferences (Options d'impression)).

Suivez les instructions qui s'affichent à l'écran pour aligner la tête d'impression.

Le capteur lit le motif de réglage pendant l'impression et enregistre automatiquement la valeur de réglage optimale sur l'imprimante.

Depuis l'imprimante

Touches utilisées pour les paramètres suivants

1 Assurez-vous que du papier rouleau ou une feuille simple au format A4/Letter ou plus grand est chargé(e) dans l'imprimante.

Assurez-vous que vous avez correctement défini la source papier et le type de support en fonction du papier utilisé.

2 Vérifiez que l'imprimante est prête à imprimer. Appuyez sur les touches ◀/▶ pour mettre en surbrillance ➤️ et appuyez sur la touche OK.

Le menu Maintenance s'affiche.

3 Appuyez sur les touches ▼/▲ pour sélectionner Alignement Des Têtes, puis appuyez sur la touche OK.

4 Appuyez sur les touches ▼/▲ pour mettre en surbrillance une option d'alignement des têtes d'impression.

5 Appuyez sur la touche OK pour imprimer un motif de réglage.

Si Auto est sélectionné, l'imprimante aligne automatiquement la tête pendant qu'elle imprime le motif d'impression. Le menu Maintenance s'affiche lorsque l'alignement des têtes est terminé.

Si Manuel est sélectionné, passez à l'Étape 6 pour indiquer un ajustement en fonction de l'inspection visuelle du motif.

6 Notez les numéros de motifs présentant le moins de lignes blanches et ceux pour lesquels les lignes blanches sont espacées le plus régulièrement.

Dans l'exemple illustré, il s'agit du motif n°3.

C1

Maintenance

7 Lorsque vous avez confirmé que C1 est affiché dans l'écran du panneau de contrôle, appuyez sur les touches ▼/▲ pour sélectionner le numéro noté à l'Étape 6, et appuyez sur la touche OK.
8 Répétez la procédure pour toutes les couleurs de C1 à BK2, en appuyant à chaque fois sur la touche OK.
9 Le menu Maintenance est affiché une fois le dernier numéro saisi.

Remplacement des consommables

Remplacement des cartouches d'encre

Si l'une des cartouches d'encre installées est épuisée, l'impression ne peut pas avoir lieu. Si un avertissement de niveau d'encre faible s'affiche, nous vous recommandons de remplacer la ou les cartouches d'encre dès que possible.

Si une cartouche d'encre est épuisée en cours d'impression, vous pouvez continuer à imprimer après avoir remplacé la cartouche d'encre. Toutefois, lorsque vous remplacez l'encre pendant un travail d'impression, vous pouvez éventuellement constater une différence de couleur selon les conditions de séchage.

Cartouches d'encre prises en charge « Options et consommables » à la page 152

Comment remplacer

La même procédure s'applique au remplacement de toutes les cartouches d'encre.

Important :

Epson recommande d'utiliser de véritables cartouches d'encre Epson. Epson ne peut pas garantir la qualité ou la fiabilité des encres d'autres marques. L'utilisation d'encres non authentiques peut provoquer des dommages qui ne sont pas couverts par la garantie Epson, et peut, dans certains cas, générer un comportement erratique de l'imprimante. Les informations sur le niveau des encres non authentiques risquent de ne pas s'afficher, et l'utilisation d'encres non d'origine est enregistrée pour une utilisation possible par le support de service.

1

Vérifiez que l'imprimante est sous tension.

Maintenance

2

Ouvrez le couvercle de cartouches.

Passez un doigt dans l'indentation supérieure de la cartouche d'encre et tirez-la vers l'avant.

De l'encre peut rester autour de l'orifice de sortie de l'encre des cartouches d'encre retirées. Veillez à ne pas salir d'encre la zone adjacente lorsque vous retirez les cartouches.

4

Retirez la cartouche d'encre neuve de son emballage. Agitez la cartouche d'encre pendant 10 secondes 30 fois à l'horizontale, avec des mouvements de 5 cm environ, comme montré sur l'illustration.

Ne touchez pas la puce du circuit imprimé située sur le dessus de la cartouche. Vous risquez de ne pas pouvoir imprimer correctement.

5

Tenez la cartouche avec l'étiquette vers l'extérieur et faites-la glisser jusqu'au fond de l'emplacement.

Faites correspondre la cartouche d'encre avec la couleur de l'étiquette apposée sur l'imprimante.

Répétez les étapes 3 à 5 pour remplacer d'autres cartouches d'encre.

Important :

Installez toutes les cartouches d'encre dans chaque logement. L'impression est impossible lorsque tous les logements ne sont pas occupés.

6

Fermez le couvercle de cartouches.

Nous vous recommandons de retirer et secouer toutes les cartouches d'encre une fois tous les trois mois pour assurer la qualité de l'impression.

Remplacement du Bloc récupérateur d'encre

Si le message Espace insuffisant s'affiche, remplacez le Maintenance Box (Bloc récupérateur d'encre) spécifié.

Boîtiers maintenance pris en charge

« Options et consommables » à la page 152

Important :

Ne réutilisez pas un boîtier de maintenance qui a été retiré et laissé ouvert pendant une période prolongée. L'encre à l'intérieur séchera et durcira, et ne sera pas capable d'absorber suffisamment d'encre.

Comment remplacer

Certains modèles d'imprimante sont dotés de Maintenance Boxes (Bloc récupérateur d'encre) sur les côtés droit et gauche, mais la procédure de remplacement est la même dans tous les cas.

Important :

Ne remplacez pas le Maintenance Box (Bloc récupérateur d'encre) pendant l'impression. Les résidus d'encre risquent de fuir.

Ouvrez le capot du Boîtier Maintenance.

Extrayez le Maintenance Box (Bloc récupérateur d'encre).

Le fait de soulever le Maintenance Box (Bloc récupérateur d'encre) libère le verrou et vous n'avez plus qu'à le tirer vers vous.

Placez le Maintenance Box (Bloc récupérateur d'encre) usagé dans le sac de rebut fourni avec votre nouveau Maintenance Box (Bloc récupérateur d'encre) et assurez-vous qu'il est hermétiquement fermé.

Installez le nouveau Maintenance Box (Bloc récupérateur d'encre).

Ne touchez pas la puce du circuit imprimé située sur le côté du Maintenance Box (Bloc récupérateur d'encre).

au risque de perturber le fonctionnement et l'impression.

Maintenance

5

Fermez le capot du Boîtier Maintenance.

Remplacement du cutter

Remplacez la coupeuse lorsqu'elle ne découpe plus le papier de manière nette.

Coupeuse prise en charge

« Options et consommables » à la page 152

Utilisez un tournevis cruciforme pour remplacer la coupeuse. Vérifiez que vous avez sous la main un tournevis cruciforme avant de remplacer la coupeuse.

Important :

Veillez à ne pas endommager la lame du cutter. Ne faites pas tomber et ne cognez pas la lame contre des objets durs car elle pourrait s'ébrécher.

Touches utilisées pour les paramètres suivants

1

Retirez le papier de l'imprimante.

« Retrait du rouleau » à la page 30

« Retrait de feuilles simples » à la page 33

« Retrait du carton poster » à la page 36

2

Vérifiez que l'imprimante est prête à imprimer. Appuyez sur les touches ◀/▶ pour mettre en surbrillance ▶️ et appuyez sur la touche OK.

Le menu Maintenance s'affiche.

3

Appuyez sur les touches ▼/▲ pour mettre en surbrillance Maintenance cutter et appuyez sur la touche OK.

4

Appuyez sur les touches ▼/▲ pour mettre en surbrillance Remplacer le cutter et appuyez sur la touche OK.

5

La coupeuse se déplace vers la position de remplacement.

6

Retirez l'ancienne coupeuse de l'imprimante.

Desserrez la vis maintenant la coupeuse en place à l'aide d'un tournevis cruciforme, puis retirez la coupeuse tout droit.

Attention :

Rangez la coupeuse hors de portée des enfants. La lame de la coupeuse peut provoquer des blessures. Procédez avec précaution lorsque vous remplacez la coupeuse.

Maintenance

Installez la nouvelle coupeuse.

Insérez la coupeuse de manière à ce que la broche sur l'imprimante corresponde avec le trou sur la coupeuse. Utilisez un tournevis cruciforme pour resserrer la vis et maintenir la coupeuse en place.

Important :

Vissez à fond sinon la coupe risque d'être mal alignée.

Lorsque le remplacement de la coupeuse est terminé, appuyez sur la touche OK.

La coupeuse retourne à sa position d'origine.

Prêt est affiché sur le panneau de contrôle une fois la procédure terminée.

Maintenance

Nettoyage de l'imprimante

Afin que votre imprimante fonctionne durablement de manière optimale, nettoyez-la régulièrement (environ une fois par mois).

Nettoyage de l'extérieur

1

Retirez le papier de l'imprimante.

2

Assurez-vous que l'imprimante est hors tension et que l'écran est éteint, puis débranchez le câble d'alimentation de la prise murale.

3

Utilisez un chiffon doux et propre pour éliminer soigneusement la poussière ou la saleté.

Si la saleté persiste, nettoyez l'imprimante à l'aide d'un chiffon propre et doux imprégné de détergent doux. Essuyez ensuite avec un chiffon sec et doux.

Important :

N'utilisez jamais de benzène, de diluants ou d'alcool pour nettoyer l'imprimante. Ces substances risquent de provoquer décolorations et déformations.

Nettoyage de l'intérieur

Si les impressions présentent des taches ou des traînées, nettoyez les rouleaux de l'imprimante.

Retirez toute trace d'encre ou particule de papier adhérant au cylindre et susceptible de tacher le papier.

Important :

Si vous ne retirez pas les traces d'encre ou particules de papier adhérant au cylindre, les buses pourraient s'obstruer ou les têtes d'impression s'abîmer.

Nettoyage du rouleau

Suivez les étapes suivantes pour nettoyer le rouleau en chargeant du papier ordinaire.

1

Mettez l'imprimante sous tension et chargez le papier rouleau le plus large dont vous disposez.

« Chargement et retrait du papier rouleau » à la page 26

2

Appuyez sur la touche ✗•↓ puis sur la touche ▼.

Le papier est alimenté tant que vous appuyez sur la touche ▼. Si le papier n'est pas sali, le nettoyage est terminé.

Coupez le papier une fois le nettoyage terminé.

[Non-Text]

« Méthode de coupe manuelle » à la page 30

Nettoyage de l'intérieur

1

Assurez-vous que l'imprimante est hors tension et que l'écran est éteint, puis débranchez le câble d'alimentation de la prise murale.

2

Laissez l'imprimante reposer pendant une minute.

Maintenance

3

Ouvrez le capot de l'imprimante et éliminez soigneusement toute trace de poussière ou de saleté dans l'imprimante à l'aide d'un chiffon doux et propre.

Nettoyez soigneusement la zone (a) indiquée en bleu sur l'illustration ci-dessous. Pour éviter de répandre les saletés, essuyez de l'intérieur vers l'extérieur. Si la saleté persiste, nettoyez l'imprimante à l'aide d'un chiffon propre et doux imprégné de détergent doux. Essuyez ensuite l'intérieur de l'imprimante à l'aide d'un chiffon doux et sec.

Important :

Ne touchez pas le rouleau et les zones d'absorption d'encre (b, indiquées en gris) pendant le nettoyage, sinon les impressions pourraient être tachées.
☐ Veillez à ne pas toucher les tubes d'encre à l'intérieur de l'imprimante. Vous risquez sinon d'endommager l'imprimante.

4

Si des particules de papier (semblables à de la poudre blanche) s'accumulent sur la plaque, utilisez un cure-dents pour les éliminer.

Une fois que vous avez terminé le nettoyage, fermez le capot de l'imprimante.

Résolution des problèmes

Que faire quand un message s'affiche

Si l'imprimante affiche un des messages ci-dessous, consultez la solution et appliquez la procédure indiquée.

Message	Suite à donner
Erreur Ctche EncreCartouche d'encre non reconnue. Insérez de nouveau la cartouche d'encre ou remplacez-la.	Retirez et ré-insérez la cartouche d'encre. Si le message persiste, insérez une nouvelle cartouche d'encre (ne réinstallez pas la cartouche qui a provoqué l'erreur).« Comment remplacer » à la page 131De la condensation peut se produire dans la cartouche d'encre. Laissez la cartouche d'encre à température ambiante pendant au moins quatre heures avant de l'installer.« Remarques sur la manipulation des cartouches d'encre » à la page 20
Erreur Ctche EncreCartouche d'encre non détectée. Insérez de nouveau la cartouche d'encre ou remplacez-la.
Erreur Ctche EncreInstallez cartouche d'encre correcte.	Insérez une cartouche d'encre Epson authentique, approuvée pour une utilisation avec l'imprimante.« Options et consommables » à la page 152« Remplacement des cartouches d'encre » à la page 131
Niveau Encre Faible	Le niveau d'encre est faible. Préparez une nouvelle cartouche d'encre.« Options et consommables » à la page 152
Err Install MicrologicielÉchec de la mise à jour du micro-logiciel. Redémarrez l'imprimante.	Mettez l'imprimante hors tension, patientez quelques minutes, puis remettez l'imprimante sous tension.Utilisez EPSON LFP Remote Panel 2 pour faire une nouvelle tentative de mise à jour.Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Epson.
Erreur CommandeVérifiez param pilote.	Appuyez sur la touche II-® et sélectionnez Annuler Le Travail pour arrêter l'impression. Vérifiez que le pilote d'impression que vous utilisez prend en charge cette imprimante.
Erreur bobineVérifiez état du système d'enroulement automatique et redémar-rez imprimante.	Mettez l'imprimante hors tension, patientez quelques minutes, puis remettez l'imprimante sous tension.Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Epson.
Erreur bobineConn. câble bobine récept auto et redémarrer l'imprimante.	Reconnectez le câble reliant la bobine réceptrice automatique à l'imprimante, éteignez l'imprimante, et rallumez-la.» Le Guide d'installation fourni avec la bobine réceptrice automatique en option.
Système enroulement auto est déconnecté. Souhaitez-vs poursuivre ?	La bobine réceptrice automatique n'est pas connectée. Après avoir reconnecté le câble reliant la bobine réceptrice automatique à l'imprimante, sélectionnez Non pour éteindre l'imprimante. Après une courte pause, remettez l'imprimante sous tension.» Le Guide d'installation fourni avec la bobine réceptrice automatique en option.Pour continuer d'imprimer sans utiliser la bobine réceptrice automatique, sélectionnez Oui.

Résolution des problèmes

Message	Suite à donner
Erreur D'EnroulementLe syst de détection de la bobine d'enroul est il obstrué ?	Après avoir vérifié le capteur de la bobine réceptrice et retiré tout débris éventuel, appuyez sur la touche OK.Si le papier est lâche autour du mandrin de la bobine réceptrice, placez le commutateur Auto sur Off et maintenez la touche Manual enfoncée dans le sens du papier de la bobine pour tendre le papier. Après avoir vérifié que la papier est correctement fixé, ramenez le commutateur Auto dans sa position d'origine et appuyez sur la touche OK.⇨ « Utilisation de la bobine réceptrice automatique (SC-T7000 Series uniquement) » à la page 42
Erreur du disque durIl est nécessaire de formater les disques durs d'autres impr. Continuer ?	Tout disque dur précédemment installé sur un autre appareil doit d'abord être formaté une fois transféré sur cette imprimante. Le disque dur ne peut pas être utilisé tant qu'il n'est pas formaté. Pour formater le disque, utilisez le menu Configuration du panneau de contrôle.⇨ « Menu Configuration » à la page 118
Erreur de stockageVérifiez que le disque dur est correctement installé.	Appuyez sur la touche II-iii et sélectionnez Annuler Le Travail pour arrêter l'impression. Retirez et réinstallez le disque dur.Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Epson.Pour imprimer quel que soit l'état du disque, sélectionnez l'onglet Advanced (Plus d'options) du pilote d'impression, ouvrez la boîte de dialogue Settings (Configuration) de Hard Disk Unit, et sélectionnez Print only (Impr uniq).
Erreur Découpe PapRetirez pap non découp.	Après avoir appuyé sur la touche OK, tirez sur le papier et découpez avec un cutter ou des ciseaux à l'endroit où la coupe aurait dû se faire.Alignez le bord du papier avec tous les supports de carton poster et appuyez sur OK.
Erreur taille donnéesLes données du travail d'impression sont trop volumineuses.Vérifiez le travail d'impression.	Le disque dur en option peut conserver des travaux d'impression jusqu'à 100 Go. Pour imprimer des travaux plus importants, sélectionnez l'onglet Advanced (Plus d'options) du pilote d'impression, ouvrez la boîte de dialogue Settings (Configuration) de Hard Disk Unit, et sélectionnez Print only (Impr uniq). Sinon, vérifiez que les travaux d'impression font moins de 100 Go.
Err stockage disque durL'espace disponible sur le disque dur est insuff.Reportez-vous à la documentation pour suppr. les travaux stockés.	Vous pouvez supprimer des travaux depuis Remote Manager ou LFP HDD Utility.⇨ « Utilisation du disque dur en option » à la page 57
Err amorçage disque durErreur du disque dur. Le disque dur ne peut pas être utilisé.	Appuyez sur la touche OK pour effacer l'erreur du panneau de contrôle. Pour continuer d'imprimer quel que soit l'état du disque dur, sélectionnez Print Only (Impr uniq) pour Hard Disk Unit Settings dans le pilote d'impression.Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Epson.
Erreur de copie!Lancement impossible de la copie avec ce paramètre d'impression.Reportez-vous au manuel pour plus de détails.	L'imprimante est incapable de déterminer la taille du papier en cours et de faire des agrandissements lorsque Non est sélectionné pour Vérif Format Papier dans le menu Configuration. Sélectionnez Oui pour Vérif Format Papier dans le menu Configuration.⇨ « Menu Configuration » à la page 118

Résolution des problèmes

Message	Suite à donner
Erreur de scanner!Reportez-vous au manuel pour plus de détails.	Libérez le verrou de transport du scanner et éteignez et rallumez l'imprimante et le scanner.Mettez les appareils sous ou hors tension plusieurs fois de suite. Vous pouvez utiliser le scanner une fois que le message n'est plus affiché.Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Epson.
Limite travaux interrFile d'attente pleine.	Le nombre de travaux en attente a atteint 200.Appuyez sur la touche OK et sélectionnez Reprendre ts travaux.« Rôle du disque dur » à la page 57
Erreur Format PapierLa taille du papier chargé n'est pas prise en charge.	La largeur du papier chargé n'est pas prise en charge. Appuyez sur touche OK et retirez le papier.Le papier utilisé dans l'imprimante doit faire au moins 254 mm de large. Utilisez du papier d'au moins 254 mm de large.Si le message s'affiche alors que la largeur du papier est utilisable par l'imprimante, vous pourrez peut-être imprimer si vous sélectionnez Non pour Vérif Format Papier dans le menu Configuration.« Menu Configuration » à la page 118
Erreur Capteur PapierProblème papier chargé ou impression.Reportez-vous au manuel pour plus de détails.	Appuyez sur la touche II·pour effacer l'erreur du panneau de contrôle.Si cette erreur s'affiche lorsque vous effectuez un alignement automatique des têtes, vérifiez les points suivants.Le papier autorise-t-il un alignement automatique des têtes ?L'alignement des têtes n'est pas disponible avec les supports transparents ou colorés, le papier calque, les papiers non pris en charge par la fonction d'alignement automatique des têtes et les papiers de plus d'1 mm d'épaisseur.Consultez la section suivante pour savoir quels papiers prennent en charge l'alignement automatique des têtes.« Tableau des supports spéciaux Epson » à la page 154L'imprimante est-elle exposée à une source de lumière qui interfère avec l'alignement automatique des têtes ?Protégez l'imprimante de la lumière directe du soleil ou d'autres sources lumineuses susceptibles de provoquer des interférences optiques.Les valeurs par défaut sont-elles sélectionnées pour les paramètres Écart Du Cylindre et Moins frottement tête ?Restaurez les valeurs par défaut de ces deux paramètres.Certaines buses de têtes d'impression sont-elles bouchées ?Effectuez un nettoyage des têtes. « Nettoyage de la tête d'impression » à la page 128Si cette erreur s'affiche dans des circonstances non détaillées ici, vérifiez que l'imprimante prend en charge le type de papier chargé.

Résolution des problèmes

En cas d'appel de maintenance/demande d'entretien

Messages d’erreur	Suite à donner
Maintenance RequiseRemplacer la pièce prochainement/maintenantXXXXXXX	Un composant de l’imprimante approche de sa limite de durée de service.Contactez votre revendeur ou le support Epson et indiquez-leur le code de demande de maintenance.Vous ne pouvez pas effacer la demande de maintenance tant que la pièce n’a pas été remplacée. Une demande d’entretien intervient si vous continuez à utiliser l’imprimante.
Demande d’EntretienXXXX Erreur XXXX Mett. hors & ss tension. Si cela ne fonctionne pas, notez le code et contactez assistance.	Une demande d’entretien a lieu dans les cas suivants :Le câble d’alimentation n’est pas fermement connectéUne erreur qui ne peut pas être résolue se produitEn cas de demande d’entretien, l’imprimante arrête automatiquement l’impression. Mettez l’imprimante hors tension, déconnectez le câble d’alimentation de la sortie et de l’entrée CA sur l’imprimante, puis reconnectez. Mettez l’impression sous tension plusieurs fois.Si la même demande d’entretien s’affiche sur l’écran LCD, contactez votre revendeur ou le support Epson. Indiquez-leur le code de la demande d’entretien (« XXXX »).

Codes de demande d'entretien

Les caractères indiqués par des astérisques varient en fonction du type d'erreur.

Erreur de chariot	11**
Erreur d'alimentation du papier	12**
Erreur de circuit	00**, 13**, 1A**, 1F**, 20**, 3000, Dx**, Fx**
Erreur du système d'encre	14**,162*,1900
Remplacement de pièce requis	110*, 143*
Erreur mécanique	15**

Résolution des problèmes

Dépannage

Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas)

L'imprimante ne s'allume pas.

Le câble d'alimentation est-il raccordé à la prise secteur ou au connecteur d'entrée de l'imprimante ?

Vérifiez que le câble d'alimentation est correctement raccordé à l'imprimante.

■ Y a-t-il un problème au niveau de la prise secteur ?

Vérifiez que la prise secteur fonctionne en branchant le câble d'alimentation d'un autre appareil électrique.

L'imprimante s'éteint automatiquement.

■ Le paramètre Gestion Alimentation est-il activé ?

Pour éviter que l'imprimante ne s'éteigne automatiquement, sélectionnez Non.

« Menu Configuration » à la page 118

Le pilote d'impression n'est pas correctement installé (Windows).

L'icône de cette imprimante est-elle affichée dans le dossier Devices and Printers (Périphériques et imprimantes), Printer (Imprimante), Printers and Faxes (Imprimantes et télécopieurs) ?

Oui

Le pilote d'impression est installé. Voir

« L'imprimante n'est pas connectée correctement à l'ordinateur » à la page suivante.

Non

Le pilote d'impression n'est pas installé. Installez le pilote d'impression.

La valeur du port de l'imprimante correspond-elle au port de connexion de l'imprimante ?

Vérifiez le port de l'imprimante.

Cliquez sur l'onglet Port de la boîte de dialogue Properties (Propriétés) de l'imprimante et vérifiez l'option sélectionnée pour Print to following port(s) (Impression sur les ports suivants).

☐ USB : USB xxx (x désigne le numéro du port) pour la connexion USB

Réseau : l'adresse IP correcte pour la connexion réseau

Si aucun paramètre n'apparaît, le pilote d'impression n'est pas correctement installé. Supprimez et ré-installez le pilote d'impression.

« Désinstallation du pilote d'impression » à la page 104

Le pilote d'impression n'est pas correctement installé (Mac OS X).

L'imprimante figure-t-elle dans la liste des imprimantes ?

Sélectionnez System Preferences (Préférences Système) > Print & Scan (Imprimantes et scanners) (ou Print & Fax (Imprimantes et fax)) dans le menu Apple.

Si le nom de l'imprimante ne s'affiche pas, ajoutez l'imprimante.

L'imprimante ne communique pas avec l'ordinateur.

Le câble est-il correctement branché ?

Vérifiez que le câble d'interface est fermement connecté au port de l'imprimante et à l'ordinateur. Vérifiez aussi que le câble n'est pas coupé ou plié. Si vous avez un câble de rechange, essayez de connecter à l'aide du câble de rechange.

Les caractéristiques du câble d'interface correspondent-elles à celles de l'ordinateur ?

Assurez-vous que les spécifications du câble d'interface correspondent à celles de l'imprimante et de l'ordinateur.

« Configuration système requise » à la page 163

Résolution des problèmes

Si vous avez un hub USB, l'utilisez-vous correctement ?

Dans la spécification USB, les connexions en chaîne de cinq hubs USB sont possibles. Cependant, nous vous conseillons de connecter l'imprimante au premier hub directement raccordé à l'ordinateur. Selon le hub que vous utilisez, le fonctionnement de l'imprimante risque de devenir instable. Si cela se produit, branchez le câble USB directement dans le port USB de votre ordinateur.

■ Le hub USB est-il correctement reconnu ?

Assurez-vous que le hub USB est correctement reconnu sur l'ordinateur. Si c'est le cas, débranchez tous les hubs USB de l'ordinateur, puis branchez l'imprimante directement sur le port USB de l'ordinateur. Pour plus d'informations sur le fonctionnement du hub USB, contactez le fabricant.

Vous ne pouvez pas imprimer dans un environnement réseau.

■ Les paramètres réseau sont-ils corrects ?

Pour connaître les paramètres requis, adressez-vous à votre administrateur réseau.

Connectez l'imprimante directement à l'ordinateur en utilisant un câble USB, puis essayez d'imprimer.

Si vous réussissez à imprimer via le câble USB, le problème vient des paramètres réseau. Contactez votre administrateur système ou consultez la documentation de votre système réseau. Si vous ne pouvez pas imprimer via USB, consultez la section appropriée dans le présent Guide de l'utilisateur.

L'imprimante présente une erreur.

■ Consultez le message affiché dans le panneau de contrôle.

« Panneau de contrôle » à la page 12

« Que faire quand un message s'affiche » à la page 138

L'imprimante s'arrête d'imprimer.

La file d'attente est-elle en état Pause ? (Windows)

Si vous arrêtez l'impression ou si l'imprimante s'arrête d'imprimer en raison d'une erreur, la file d'attente passe en état Pause. Dans cet état, il n'est pas possible d'imprimer.

Double-cliquez sur l'icône d'imprimante du dossier Devices and Printers (Périphériques et imprimantes), Printer (Imprimante) ou Printers and Faxes (Imprimantes et télécopieurs). Si l'impression est en pause, ouvrez le menu Printer (Imprimante) et décochez la case Pause.

L'état en cours de l'imprimante est-il Printing Paused (L'impression est suspendue) (Mac OS X) ?

Ouvrez la boîte de dialogue de votre imprimante est vérifiez si l'imprimante est en pause.

(1) Sélectionnez System Preferences (Préférences Système) > Print & Scan (Imprimantes et scanners) (ou Print & Fax (Imprimantes et fax)) > Open Print Queue (Ouvrez la file d'attente) dans le menu Apple.

(2) Double-cliquez sur l'icône de l'imprimante en Paused (Suspendu).

(3) Cliquez sur Resume Printer (Libérer l'imprimante).

Résolution des problèmes

Votre problème n'est pas décrit ici.

Essayez de déterminer si le problème vient du pilote d'impression ou de l'application. (Windows)

Effectuez un test d'impression à partir du pilote afin de vérifier si la connexion entre l'imprimante et l'ordinateur fonctionne et si les paramètres du pilote sont corrects.

(1) Vérifiez que l'imprimante est allumée et en état Prêt, et chargez du papier de format A4 ou supérieur.
(2) Ouvrez le dossier Devices and Printers (Périphériques et imprimantes), Printer (Imprimante) ou Printers and Faxes (Imprimantes et télécopieurs).
(3) Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante cible, puis sélectionnez Properties (Propriétés).
(4) Dans la boîte de dialogue Properties (Propriétés), sélectionnez l'onglet General (Général) et cliquez sur Print Test Page (Imprimer une page de test).

Au bout d'un moment, une page de test est imprimée.

Si la page de test s'imprime correctement, la connexion entre l'imprimante et l'ordinateur est bonne. Passez à la section suivante.
Si la page de test ne s'imprime pas correctement, revérifiez les éléments ci-dessus.

« Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas) » à la page 142

La « version du pilote » indiquée sur la page de test correspond au numéro de version du pilote interne Windows. Il est différent du pilote d'impression Epson que vous avez installé.

L'imprimante émet un bruit identique à celui de l'impression, mais rien ne s'imprime

La tête d'impression bouge, mais rien ne s'imprime.

■ Vérifiez le fonctionnement de l'imprimante

Imprimez un motif de contrôle des buses. Parce qu'un motif de vérification des buses peut être imprimé sans connexion à un ordinateur, vous pouvez vérifier les opérations et l'état d'impression de l'imprimante. « Recherche de buses obstruées » à la page 126

Consultez la section suivante si le motif de vérification des buses ne s'imprime pas correctement.

Le message Réglage Auto Moteur est-il affiché sur l'écran du panneau de contrôle ? L'imprimante ajuste le moteur interne. Attendez un moment sans mettre l'imprimante hors tension.

Le motif de vérification des buses ne s'imprime pas correctement.

■ Effectuez un nettoyage des têtes.

Il est possible que les buses soient obstruées. Imprimez à nouveau un motif de vérification des buses après avoir effectué un nettoyage des têtes.

« Nettoyage de la tête d'impression » à la page 127

L'imprimante est-elle restée longtemps sans être utilisée ?

S'il y a longtemps que l'imprimante n'a pas été utilisée, les buses sont probablement sèches et obstruées.

L'impression ne répond pas à votre attente

La qualité d'impression est médiocre, irrégulière, trop claire ou trop foncée.

■ Les buses de la tête d'impression sont-elles bouchées ?

Si les buses sont obstruées, certaines buses ne pro-jettent pas l'encre et la qualité d'impression se dégrade. Imprimez un motif de contrôle des buses.

« Recherche de buses obstruées » à la page 126

L'Alignement Des Têtes a-t-il été exécuté ?

Dans le cas d'une impression bidirectionnelle, la tête d'impression imprime pendant ses déplacements de gauche et droite et de droite à gauche. Si la tête d'impression est désalignée, les lignes de règles peuvent elles aussi être désalignées. Si les lignes de règles verticales sont désalignées lors d'une impression bidirectionnelle, exécutez un Alignement Des Têtes.

« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129

Résolution des problèmes

Utilisez-vous une cartouche d'encre d'origine Epson ?

Cette imprimante a été conçue pour une utilisation avec des cartouches d'encre Epson. Si vous n'utilisez pas des cartouches d'encre d'origine Epson, vous risquez d'obtenir des impressions maculées ou une modification de la couleur des images car le système ne détecte pas le niveau d'encre restante correctement. Veillez à utiliser une cartouche correcte.

Utilisez-vous une vieille cartouche d'encre ?

La qualité de l'impression diminue lorsque vous utilisez une vieille cartouche d'encre. Remplacez la cartouche d'encre par une neuve. Nous vous recommandons d'utiliser toute l'encre de la cartouche avant la date d'expiration imprimée sur l'emballage (sous un an après installation).

Les cartouches d'encre ont-elles été secouées ?

Les cartouches d'encre de cette imprimante contiennent des encres pigmentées. Secouez soigneusement les cartouches avant de les installer dans l'imprimante.

Nous vous recommandons de retirer et secouer toutes les cartouches d'encre une fois tous les trois mois pour assurer la qualité de l'impression.

« Remplacement des cartouches d'encre » à la page 131

■ Les paramètres de Media Type (Support) sont-ils corrects ?

La qualité d'impression est affectée si le Media Type (Support) que vous avez sélectionné dans l'écran Printer Settings (Paramètres imprimante) (Windows) ou l'écran Imprimer (Mac OS X) du pilote d'impression ne correspond pas au papier chargé dans l'imprimante. Veillez à ce que vos paramètres de type de support soient conformes au papier chargé dans l'imprimante.

■ Vous avez sélectionné un mode faible qualité (par exemple Speed (Vitesse)) comme qualité d'impression ?

Si les options sélectionnées pour Print Quality (Qualité) > Advanced Settings (Avancé) privilégient la vitesse, la qualité sera sacrifiée au profit d'une impression rapide, entraînant une baisse de la qualité d'impression. Pour améliorer la qualité d'impression, sélectionnez des options de Resolution (Résolution) qui privilégient la qualité.

La gestion des couleurs est-elle activée ?

Activez la gestion des couleurs.

« Impression avec gestion des couleurs » à la page 89

Avez-vous comparé le résultat de l'impression avec l'image affichée à l'écran ?

Étant donné que les moniteurs et les imprimantes restituent différemment les couleurs, les couleurs imprimées ne correspondent pas toujours parfaitement aux couleurs affichées.

Avez-vous ouvert le capot de l'imprimante durant l'impression ?

Si le capot de l'imprimante est ouvert durant l'impression, la tête d'impression s'arrête brutalement, entraînant une irrégularité de la couleur. N'ouvrez pas le capot de l'imprimante durant l'impression.

Niveau Encre Faible est-il affiché sur le panneau de contrôle ?

La qualité d'impression risque de se dégrader lorsque le niveau d'encre est faible. Nous vous recommandons de remplacer la cartouche d'encre par une neuve. Si vous constatez une différence de couleur même après le remplacement de la cartouche d'encre, nettoyez plusieurs fois la tête d'impression.

La couleur n'est pas exactement la même que sur une autre imprimante.

Les couleurs varient selon le type d'imprimante et en fonction des caractéristiques de chacune.

Étant donné que les encres, les pilotes d'impression et les profils d'impression ont été développés spécifiquement pour chaque modèle d'imprimante, les couleurs imprimées par des modèles d'imprimantes différents ne sont pas exactement identiques.

Vous pouvez obtenir des couleurs similaires si vous optez pour la même méthode d'ajustement ou le même profil gamma en utilisant le pilote d'impression.

« Impression avec gestion des couleurs » à la page 89

Pour assurer une correspondance parfaite des couleurs, utilisez le système de mesure de la couleur.

Résolution des problèmes

Les données imprimées ne sont pas correctement positionnées sur le papier.

Avez-vous défini la zone d'impression ?
Vérifiez la zone d'impression dans les paramètres de l'application et de l'imprimante.

L'option adéquate est-elle sélectionnée pour Paper Size (Taille papier) ?

Si l'option sélectionnée pour Paper Size (Taille papier) dans le pilote d'impression ne correspond pas au papier chargé dans l'imprimante, l'impression peut ne pas être correctement positionnée ou certaines des données peuvent être imprimées en dehors du papier. Dans ce cas, vérifiez les paramètres d'impression.

■ Le papier est-il incliné ?

Si Non est sélectionné pour Vérif Inclin Papier dans le menu Configuration, l'impression continue même si le papier est de travers, entraînant l'impression de données à l'extérieur du papier. Sélectionnez Oui pour Vérif Inclin Papier dans le menu Configuration.

« Menu Configuration » à la page 118

■ Est-ce que les données d'impression tiennent dans la largeur du papier ?

Bien qu'en temps normal l'impression s'arrête si l'image imprimée est plus grande que le papier, il est possible que l'imprimante imprime en dehors des limites du papier si Non est sélectionné pour Vérif Format Papier dans le menu Configuration. Sélectionnez Oui pour Vérif Format Papier dans le menu Configuration.

« Menu Configuration » à la page 118

La marge du papier rouleau est-elle définie à 15 mm ou à 35 mm ?

Si la valeur sélectionnée pour Marge Papier Rouleau dans le menu Configuration est plus importante que les marges sélectionnées dans l'application, la valeur sélectionnée pour Marge Papier Rouleau est prioritaire. Par exemple, si les marges gauche et droite sont configurées sur 15 mm dans le menu Configuration et que le document remplit la page, les bandes de 15 mm sur les deux côtés ne sont pas imprimées.

« Zone imprimable » à la page 53

Les lignes de règles verticales sont désalignées.

La tête d'impression est-elle désalignée ? (dans l'impression bidirectionnelle)

Dans le cas d'une impression bidirectionnelle, la tête d'impression imprime pendant ses déplacements de gauche et droite et de droite à gauche. Si la tête d'impression est désalignée, les lignes de règles peuvent elles aussi être désalignées. Si les lignes de règles verticales sont désalignées lors d'une impression bidirectionnelle, exécutez un Alignement Des Têtes.

« Limiter le désalignement de l'impression (Cartouche d'encre) » à la page 129

La surface imprimée présente des éraflures ou des taches.

■ Le papier est-il trop épais ou trop fin ?

Vérifiez que les spécifications du papier sont compatibles avec cette imprimante. Pour plus d'informations sur les supports et les paramètres pour imprimer sur des papiers d'une autre origine ou si vous utilisez un logiciel RIP (processeur d'image tramée), reportez-vous à la documentation fournie avec le papier, ou contactez le distributeur du papier ou le fabricant du processeur.

■ Le papier est-il froissé ou plié ?

N'utilisez pas du papier déjà utilisé ou qui présente des plis. Utilisez toujours du papier neuf.

■ Le papier est-il gondolé ou mou ?

Les feuilles simples finissent par se gondoler ou se détendre en raison des variations de température ou d'humidité, à tel point que l'imprimante peut ne pas correctement reconnaître le format de papier. Aplatissez le papier avant de le charger dans l'imprimante, ou utilisez du papier neuf.

■ Est-ce que la tête d'impression « frotte » la surface d'impression ?

Si la tête d'impression abîme le papier, sélectionnez une option Écart Du Cylindre comprise entre Grand et Plus Grand dans le menu Papier.

« Menu Papier » à la page 114

■ Est-ce que la tête d'impression « frotte » le bord du papier ?

Sélectionnez Haut 35/Bas 15mm pour l'option Marge Papier Rouleau dans le menu Configuration.

« Menu Configuration » à la page 118

Résolution des problèmes

■ Élargissez la marge inférieure

Selon l'utilisation du papier, les conditions de stockage et le contenu des données imprimées, le bord inférieur risque de présenter des éraflures lors de l'impression. Dans ce cas, il est recommandé de créer vos données avec une marge inférieure plus large.

L'intérieur de l'imprimante a-t-il besoin d'être nettoyé ?

Il est possible que les rouleaux aient besoin d'être nettoyés. Nettoyez les rouleaux en chargeant et en éjectant du papier.

« Nettoyage de l'intérieur » à la page 136

Le papier est froissé.

Utilisez-vous l'imprimante à la température ambiante normale ?

Le papier spécial Epson doit être utilisé à une température ambiante normale (température : 15 à 25 °C, 40 à 60 % d'humidité). Pour plus d'informations sur les papiers tels que les papiers fins d'un autre fabricant qui nécessitent une manipulation particulière, reportez-vous à la documentation fournie avec le papier.

Si vous utilisez un support spécial d'une marque autre que Epson, avez-vous effectué la configuration du papier ?

Lorsque vous utilisez un support spécial d'une marque autre que Epson, configurez ses caractéristiques (papier personnalisé) avant d'imprimer.

« Avant d'imprimer sur des supports de marques autres que Epson » à la page 161

L'envers du papier imprimé est taché.

■ Sélectionnez Oui pour Vérif Format Papier dans les menus.

Bien qu'en temps normal l'impression s'arrête si l'image imprimée est plus grande que le papier, lorsque Non est sélectionné pour Vérif Format Papier dans le menu Configuration, il est possible que l'imprimante imprime en dehors du papier, maculant ainsi d'encre l'intérieur de l'imprimante. Vous pouvez éviter ce phénomène en sélectionnant Oui pour Vérif Format Papier dans le menu Configuration.

« Menu Configuration » à la page 118

■ Est-ce que l'encre sèche sur la surface d'impression ?

Selon la densité d'impression et le type de support, le séchage de l'encre peut demander un certain temps. N'empilez pas le papier tant que la surface d'impression n'est pas sèche.

De même, si vous configurez Drying Time per Page (Temps de séchage par page) dans Paper Configuration (Configuration du papier) à partir du pilote, vous pouvez arrêter l'opération après l'impression (l'éjection et la découpe du papier) et attendre que l'encre soit sèche. Reportez-vous à l'aide du pilote d'impression pour plus de détails sur la boîte de dialogue Paper Configuration (Configuration du papier).

« Nettoyage de l'intérieur » à la page 136

Une trop grande quantité d'encre est projetée.

■ Les paramètres de Media Type (Support) sont-ils corrects ?

Vérifiez que les paramètres Media Type (Support) correspondent au papier que vous utilisez. La quantité d'encre projetée est contrôlée en fonction du support. Si les paramètres ne correspondent pas au papier chargé, une trop grande quantité d'encre risque d'être projetée.

■ Le paramètre Color Density (Densité des couleurs) est-il correct ?

Réduisez la densité de l'encre dans la boîte de dialogue Paper Configuration (Configuration du papier) du pilote d'impression. Il se peut que l'imprimante projette trop d'encre pour certains papiers. Reportez-vous à l'aide du pilote d'impression pour plus de détails sur la boîte de dialogue Paper Configuration (Configuration du papier).

Imprimez-vous sur du papier calque ?

Si vous utilisez trop d'encre lorsque vous imprimez dans B&W sur du papier calque, vous obtiendrez peut-être de meilleurs résultats en choisissant une densité d'impression plus faible dans la boîte de dialogue Paper Configuration (Configuration du papier) ou en sélectionnant Tracing Paper (Papier calque ) pour Media Type (Support).

Résolution des problèmes

Des marges apparaissent dans une impression sans marges.

Les paramètres définis dans l'application pour les données d'impression sont-ils corrects ?

Vérifiez que les paramètres du papier dans l'application et dans le pilote d'impression sont corrects.

« Impression sans marges » à la page 71

■ Les paramètres du papier sont-ils corrects ?

Assurez-vous que les paramètres papier de l'imprimante correspondent au support papier que vous utilisez.

Avez-vous modifié la proportion d'agrandissement ?

Réglez la proportion d'agrandissement de l'image en vue d'une impression sans marges. Des marges peuvent apparaître lorsque la proportion d'agrandissement est définie sur Min.

« Impression sans marges » à la page 71

■ Le papier est-il stocké correctement ?

S'il n'est pas stocké correctement, le papier peut se contracter ou se détendre, de sorte que des marges apparaissent même en cas d'impression sans marges. Consultez la documentation fournie avec le papier pour plus d'informations sur la méthode de stockage.

Utilisez-vous un papier compatible avec une impression sans marges ?

Un papier qui n'est pas prévu pour une impression sans marges peut se contracter ou se détendre pendant l'impression, de sorte que des marges apparaissent même en cas d'impression sans marges. Nous vous recommandons d'utiliser un papier conçu pour prendre en charge l'impression sans marges.

■ Essayez de régler la coupeuse.

En présence de marges en haut et en bas du papier rouleau lorsque vous effectuez une impression sans marges, essayez l'option Régler pos. découpe. Cela peut vous permettre de réduire les marges.

« Menu Maintenance » à la page 117

Problèmes d'entraînement ou d'éjection

Impossible d'entraîner ou d'éjecter le papier.

■ Le papier est-il chargé dans la position correcte ?

Voir ci-dessous pour connaître les positions correctes de chargement du papier.

« Chargement du papier rouleau » à la page 26

« Chargement et retrait de feuilles simples » à la page 32

« Chargement et retrait de carton poster » à la page 34

Si le papier est correctement chargé, vérifiez son état.

■ Le papier est-il chargé dans la bonne direction ?

Chargez les feuilles simples à la verticale. Si elles sont chargées dans la mauvaise direction, le papier peut ne pas être reconnu et une erreur se produire.

« Chargement et retrait de feuilles simples » à la page 32

■ Le papier est-il froissé ou plié ?

N'utilisez pas du papier déjà utilisé ou qui présente des plis. Utilisez toujours du papier neuf.

■ Le papier est-il humide ?

N'utilisez pas de papier humide. Par ailleurs, le papier spécial Epson doit être conservé dans son emballage jusqu'à son utilisation. S'il reste à l'air libre trop longtemps, le papier se recourbe et devient humide et, de ce fait, il n'est pas correctement entraîné.

■ Le papier est-il gondolé ou mou ?

Les feuilles simples finissent par se gondoler ou se détendre en raison des variations de température ou d'humidité, à tel point que l'imprimante peut ne pas correctement reconnaître le format de papier.

Aplatissez le papier avant de le charger dans l'imprimante, ou utilisez du papier neuf.

Résolution des problèmes

■ Le papier est-il trop épais ou trop fin ?

Vérifiez que les spécifications du papier sont compatibles avec cette imprimante. Pour plus d'informations sur les supports et les paramètres pour imprimer sur des papiers d'une autre origine ou si vous utilisez un logiciel RIP (processeur d'image tramée), reportez-vous à la documentation fournie avec le papier, ou contactez le distributeur du papier ou le fabricant du processeur.

Utilisez-vous l'imprimante à la température ambiante normale ?

Le papier spécial Epson doit être utilisé à une température ambiante normale (température : 15 à 25 °C, 40 à 60 % d'humidité).

■ Du papier est-il coincé dans l'imprimante ?

Ouvrez le capot de l'imprimante et assurez-vous qu'il n'y a pas de bourrage de papier ni d'objets étrangers dans l'imprimante. En cas de bourrage papier, reportez-vous à « Bourrages papier » ci-dessous et dégagez le papier coincé.

L'aspiration papier est-elle trop puissante ?

Si les problèmes d'éjection de papier persistent, essayez de diminuer l'aspiration papier (la quantité d'aspiration utilisée pour que le papier reste sur le chemin d'alimentation papier). « Menu Papier » à la page 114

Le papier n'est pas récupéré par le panier de sortie ou est plié ou froissé en cas d'utilisation du panier de sortie.

Le travail d'impression consomme-t-il une grande quantité d'encre ou l'humidité de l'espace de travail est-elle élevé ?

En fonction du travail et de l'humidité de l'environnement de travail, il est possible que les impressions ne soient pas collectées dans le panier de sortie. Si nécessaire, prenez les mesures suivantes.

Le papier n'est pas récupéré par le panier de sortie. Avec vos mains, appuyez légèrement sur le papier dans le panier de sortie lorsqu'il est éjecté de l'imprimante.
☐ Le papier se plie lorsqu'il est coupé automatiquement : optez pour la coupe manuelle et saisissez le papier à deux mains après la coupe.
Le papier se froisse et n'est pas récupéré correctement par le panier de sortie : reprenez l'impression après avoir refermé le panier de sortie. Avant que le papier éjecté de l'imprimante ne touche le sol, saisissez-le à deux mains près des guides d'éjection du papier et continuez à le soutenir jusqu'à ce que l'impression s'achève.

Bourrage de papier rouleau

Procédez comme suit pour retirer le papier coincé :

1 Mettez l'imprimante hors tension.

2 Remettez l'imprimante sous tension.

Après une pause, le message Ouvrez le capot de l'imprimante et retirez le papier coincé. s'affiche dans l'écran.

3 Ouvrez le capot de l'imprimante et dégagez les têtes d'impression.

Résolution des problèmes

4 Tirez le papier et coupez-le avec des ciseaux ou un cutter après la partie froissée.
5 Retirez le papier par la fente d'alimentation de papier ou par la fente d'éjection.

6 Après avoir retiré le papier, fermez le capot de l'imprimante et appuyez sur la touche OK. Rechargez le papier et reprenez l'impression.

« Chargement du papier rouleau » à la page 26

Bourrage de feuilles simples

Procédez comme suit pour retirer le papier coincé :

1 Mettez l'imprimante hors tension.
2 Remettez l'imprimante sous tension.

Après une pause, le message Ouvrez le capot de l'imprimante et retirez le papier coincé. s'affiche dans l'écran.

3 Ouvrez le capot de l'imprimante et dégagez les têtes d'impression.

4 Retirez le papier à l'origine du bourrage.

5 Après avoir retiré le papier, fermez le capot de l'imprimante et appuyez sur la touche OK. Rechargez le papier et reprenez l'impression.

« Chargement et retrait de feuilles simples » à la page 32

Autres

L'écran du panneau de contrôle s'éteint sans cesse.

L'imprimante est-elle en mode Veille ?

Vous pouvez reprendre une impression normale en appuyant sur l'un des boutons du panneau de contrôle pour réactiver l'écran, puis en intervenant sur le matériel, soit en ouvrant le capot de l'imprimante soit en envoyant un travail à l'imprimante. Vous pouvez sélectionner le délai au bout duquel l'imprimante entre en mode Veille dans le menu Configuration.

« Menu Configuration » à la page 118

L'encre couleur s'épuise rapidement, même en mode d'impression Black (Noir) ou lors de l'impression de données noires.

■ De l'encre couleur est utilisée lors du nettoyage de la tête d'impression.

Si toutes les buses sont sélectionnées lorsque vous procédez à un Nettoyage tête ou à un Nettoyage puissant, de l'encre de toutes les couleurs est utilisée. C'est le cas, même si vous êtes en train d'imprimer en noir et blanc.

« Nettoyage de la tête d'impression » à la page 127

Résolution des problèmes

Le papier n'est pas coupé correctement.

■ Remplacez le cutter.

Si le papier n'est pas coupé correctement, remplacez la coupeuse.

« Remplacement du cutter » à la page 134

Une lumière est visible à l'intérieur de l'imprimante.

Il ne s'agit pas d'une panne.

La lumière est émise par un voyant situé à l'intérieur de l'imprimante.

Le mot de passe administrateur a été perdu.

Si vous l'oubliez, contactez votre revendeur ou le support Epson.

Le nettoyage des têtes se déclenche à la mise sous tension de l'imprimante.

Lorsqu'elle est remise sous tension après une période d'inutilisation prolongée, l'imprimante procède à un nettoyage automatique des têtes pour garantir la qualité d'impression.

Le nettoyage des têtes dure de 10 à 15 minutes.

Annexe

Options et consommables

Les options et consommables suivants peuvent être utilisés avec votre imprimante. (en date de mai 2012)

Pour obtenir les dernières informations, consultez le site internet Epson.

Cartouches d'encre

SC-T7000/SC-T7070/SC-T5000/SC-T5070/SC-T3000/SC-T3070				Explication
Couleur	Capacité
	700 ml	350 ml	110 ml
Photo Black (Noir Photo)	T6941	T6931	T6921	Epson recommande d’utiliser de véritables car-touches d’encre Epson. Epson ne peut pas garantir la qualité ou la fiabilité des encres d’autres marques. L’utilisation d’encre non authentiques peut provoquer des dommages qui ne sont pas couverts par la garantie Epson, et peut, dans certains cas, générer un comportement erratique de l’imprimante. Les informations sur le niveau des encres non authentiques risquent de ne pas s’afficher, et l’utilisation d’encre non d’origine est enregistrée pour une utilisation possible par le support de service. « Remplacement des car-touches d’encre » à la page 131
Cyan	T6942	T6932	T6922
Magenta	T6943	T6933	T6923
Yellow (Jaune)	T6944	T6934	T6924
Matte Black (Noir Mat)	T6945	T6935	T6925
SC-T7080/SC-T5080/SC-T3080
Couleur	Capacité
	700 ml	350 ml	110 ml
Photo Black (Noir Photo)	T7081	T7071	T7061
Cyan	T7082	T7072	T7062
Magenta	T7083	T7073	T7063
Yellow (Jaune)	T7084	T7074	T7064
Matte Black (Noir Mat)	T7085	T7075	T7065

Autres

Nom du produit	Numéro du produit	Explication
Supports spéciaux Epson	« Tableau des supports spéciaux Epson » à la page 154
Maintenance Box (Bloc récupérateur d'encre)	T6193	Maintenance Box (Bloc récupérateur d'encre) de remplacement pour le Maintenance Box (Bloc récupérateur d'encre) arrivé en fin de vie. « Remplacement du Bloc récupérateur d'encre » à la page 133

Annexe

Nom du produit	Numéro du produit	Explication
Lame de rechange pour le cutter automatique	S902006	Pour remplacer le cutter, reportez-vous à la section suivante. ⟨Remplacement du cutter» à la page 134
Roll Adapter (Adaptateur de rouleau)	C12C811381	Identique à l'adaptateur de rouleau fourni avec l'imprimante.
Bande de scellement du papier rouleau	C12C890121	Cet élément évite que le papier rouleau ne se déroule une fois retiré de l'imprimante. ⟨Retrait du rouleau» à la page 30
Hard Disk Unit (Disque dur)	C12C843911	Consultez «Utilisation du disque dur en option» à la page 57
Auto Take-up Reel Unit (Bobine réceptrice automatique)	C12C815321	Pour le modèle SC-T7000 Series. Ne peut être utilisé avec les modèles SC-T5000 Series ou SC-T3000 Series. À utiliser avec le support de bobine réceptrice automatique. La bobine réceptrice automatique ne peut pas être reliée à l'imprimante sans le support.Consultez la documentation fournie avec la bobine réceptrice automatique pour plus d'informations sur l'installation.Consultez «Utilisation de la bobine réceptrice automatique (SC-T7000 Series uniquement)» à la page 42
Attachment for Auto Take-up Reel Unit (Fixation de la bobine réceptrice automatique)	C12C815411	Pour le modèle SC-T7000 Series. Ne peut être utilisé avec les modèles SC-T5000 Series ou SC-T3000 Series. Cet élément est obligatoire pour installer la bobine réceptrice automatique.
Stand(24") (Socle (24", 61 cm))	C12C844131	Pour le modèle SC-T3000 Series. Pour obtenir des instructions d'assemblage, consultez le Guide d'installation.

Annexe

Supports pris en charge

Nous vous recommandons d'utiliser le support spécial Epson suivant pour obtenir des résultats d'impression de haute qualité.

Remarque :

Pour plus d'informations sur les supports et les paramètres d'impression sur du papier autre que des supports spéciaux Epson ou si vous utilisez un logiciel RIP (processeur d'image tramée), reportez-vous à la documentation fournie avec le papier, ou contactez le distributeur du papier ou le fabricant du processeur.

Description des éléments

Nom : indique le nom du support.

Taille : indique la taille des feuilles simples et la largeur du papier rouleau.

Épaisseur : indique l'épaisseur de chaque support.

Sans marges : indique si l'impression sans marges est disponible.

Saisie : décrit le sens de saisie du papier lors de l'utilisation de la bobine réceptrice automatique en option. « F » signifie Forward et « B » signifie Backward.

Agrandissement : décrit la disponibilité de Copie agrandie lorsque vous connectez un scanner à l'imprimante.

Cartouche d'encre : décrit la disponibilité de l'Cartouche d'encre automatique avec l'option Auto(Bi-D) ou Auto(Uni-D).

Profil ICC : indique le profil ICC du support. Le nom de fichier du profil sert de nom de profil dans le pilote d'impression ou dans l'application.

Tableau des supports spéciaux Epson

Papier rouleau

Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250)), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
406 mm/16"	0,27 mm	√	√	√	√	√	EPSONSC-T3000_5000_7000_Series Premium Glossy Photo Paper 250.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge

*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Annexe

Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250)), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
406 mm/16"	0,27 mm	√	√	√	√	√	EPSONSC-T3000_5000_7000_Series Premium SemiglossPhoto Paper 250.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Premium Luster Photo Paper (260) (Papier photo lustré Premium (260)), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
254 mm/10"	0,27 mm	√	—	—	√	√	EPSONSC-T3000_5000_7000_Series Premium Luster Photo Paper 260.icc
300 mm/11,8"
406 mm/16"			√	√
508 mm/20"		—
610 mm/24"		√
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Premium Semimatte Photo Paper (260) (Papier photo semi-mat Premium (260)), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
406 mm/16"	0,27 mm	√	√	√	√	√	EPSONSC-T3000_5000_7000_Series Premium Semimatte Photo Paper 260.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Annexe

Photo Paper Gloss 250 (Papier photo glacé 250), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
432 mm/17"	0,25 mm	√	√	√	√	√	EPSONSC-T3000_5000_7000_Series Photo Paper Gloss 250.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170)), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
420 mm(A2)	0,18 mm	—	√	√	√	√	EPSONSC-T3000_5000_7000_Series Premium Glossy Photo Paper 170.icc
610 mm/24"		√
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170)), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
420 mm(A2)	0,18 mm	—	√	√	√	√	EPSONSC-T3000_5000_7000_Series Premium SemiglossPhoto Paper 170.icc
610 mm/24"		√
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge

Annexe

Enhanced Synthetic Paper (Papier synthétique supérieur), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
610 mm/24"	0,13 mm	^*2	√	√	—	—	EPSONSC-T3000_5000_7000_Series Enhanced Synthetic Paper.icc
1 118 mm/44"*1

*1 SC-T3000 Series/SC-T5000 Series non pris en charge
*2 Impression sans marges disponible, mais des marges peuvent apparaître ou la qualité d'impression peut se dégrader si le papier se détend ou se contracte.

Enhanced Adhesive Synthetic Paper (Papier synthétique adhésif supérieur), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
610 mm/24"	0,18 mm	^*2	√	√	—	—	EPSONSC-T3000_5000_7000_Series Enhanced Adhensive Synthetic Paper.icc
1 118 mm/44"*1

*1 SC-T3000 Series/SC-T5000 Series non pris en charge
*2 Impression sans marges disponible, mais des marges peuvent apparaître ou la qualité d'impression peut se dégrader si le papier se détend ou se contracte.

Doubleweight Matte Paper (Papier mat épais), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
610 mm/24"	0,21 mm	√	*3	—	√	√	EPSONSC-T3000_5000_7000_Series Doubleweight Matte Paper.icc
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge
*3 À utiliser avec le tendeur fourni avec la bobine réceptrice automatique.

Annexe

Enhanced Matte Paper (Papier mat supérieur), mandrin 3 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
432 mm/17"	0,25 mm	^*3	√	—	—	√	EPSONSC-T3000_5000_7000_Series Enhanced and Archival Matte Paper.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge
*3 Impression sans marges disponible, mais des marges peuvent apparaître ou la qualité d'impression peut se dégrader si le papier se détend ou se contracte.

Singleweight Matte Paper (Papier mat fin), mandrin 2 pouces

Format	Épaisseur	Sans Marges	Saisie		Agrandissement	Alignement Des Têtes	Profil ICC
			F	B
432 mm/17"	0,15 mm	√	*3	—	√	√	EPSONSC-T3000_5000_7000_Series Singleweight Matte Paper.icc
610 mm/24"
914 mm/36"*1
1 118 mm/44"*2

*1 SC-T3000 Series non pris en charge
*2 SC-T3000 Series/SC-T5000 Series non pris en charge
*3 À utiliser avec le tendeur fourni avec la bobine réceptrice automatique.

Feuille simple

L'impression sans marges avec des feuilles simples peut uniquement être effectuée sans marges gauches et droites.

Nom	Format	Épaisseur	Sans Marges	Agrandissement	Alignement Des Têtes	Profil ICC
Premium Glossy Photo Paper (Papier photo glacé Premium)	Super A3/B	0,27 mm	^*2	√	√	EPSON SC-T3000_5000_7 000_Series Premium Glossy Photo Paper.icc
	A2		—
	US-C		^*2

Annexe

Nom	Format	Épaisseur	Sans Marges	Agrandissement	Alignement Des Têtes	Profil ICC
Premium Semi-gloss Photo Paper (Papier photo semi-glacé Premium)	Super A3/B	0,27 mm	^*2	√	√	EPSON SC-T3000_5000_7 000_Series Premium Semigloss Photo Paper.icc
	A2		—
	US-C		^*2
Premium Luster Photo Paper (Papier photo lustré Premium)	Super B	0,27 mm	^*2	√	√	EPSON SC-T3000_5000_7 000_Series Premium Luster Photo Paper.icc
	A2		—
	US-C		^*2
Archival Matte Paper/Enhanced Matte Paper (Papier mat de longue conservation/Papier mat supérieur)	Super A3/B	0,26 mm	^*2	—	√	EPSON SC-T3000_5000_7 000_Series Enhanced and Archival Matte Paper.icc
	A2		—
	US-C		^*2
Photo Quality Ink-jet Paper (Papier couché qualité photo)	Super A3/B	0,12 mm	^*2	—	√	EPSON SC-T3000_5000_7 000_Series Photo Quality Ink Jet Paper.icc
	A2		—
	US-C		^*2
Enhanced Matte Posterboard (Papier poster mat supérieur)	610 × 762 mm (24" × 30")	1,30 mm	—	—	—	EPSON SC-T3000_5000_7 000_Series Enhanced Matte Poster Board.icc
	762 × 1016 mm (30" × 40") ^*1

*1 SC-T3000 Series non pris en charge
*2 Impression sans marges disponible, mais des marges peuvent apparaître ou la qualité d'impression peut se dégrader si le papier se détend ou se contracte.

Annexe

Taille papier utilisable disponible dans le commerce

Cette imprimante prend en charge les spécifications de papier suivantes pour les supports de marques autres que Epson.

Important :

N'utilisez pas de papier froissé, abîmé, déchiré ou sale.
Il est possible de charger dans l'imprimante du papier ordinaire et du papier recyclé d'autres fabricants tant qu'ils sont conformes aux spécifications suivantes, mais Epson ne peut pas garantir la qualité d'impression dans ce cas.
Il est possible de charger dans l'imprimante d'autres types de papier d'autres fabricants tant qu'ils sont conformes aux spécifications suivantes, mais Epson ne peut pas garantir l'entraînement correct du papier et la qualité d'impression dans ce cas.

Papier rouleau

Supports	Papier ordinaire et papier recyclé
Taille du man-drin	2" et 3"
Diamètre exté-rieur du papier rouleau	150 mm ou moins
Largeur	SC-T7000 Seriesde 254 mm (10") à 1 118 mm (44")SC-T5000 Seriesde 254 mm (10") à 914 mm (36")SC-T3000 Seriesde 254 mm (10") à 610 mm (24")
Épaisseur pa-pier	de 0,08 à 0,5 mm

Largeur disponible pour l'impression sans marge

254 mm/10"300 mm/11,8"Super A3/B/329 mm406 mm/16"17"B2/515 mmA1/594 mm610 mm/24"728 mmA0/841 mm914 mm/36"1 030 mm1 118 mm/44"

Feuille simple

Supports	Papier ordinaire et papier recyclé
Largeur	SC-T7000 Seriesde 210 mm (A4) à 1 118 mm (44")SC-T5000 Seriesde 210 mm (A4) à 914 mm (36")SC-T3000 Seriesde 210 mm (A4) à 610 mm (24")
Longueur	de 279,4 à 1 580 mm
Épaisseur papier	de 0,08 à 0,8 mm
Largeur disponible pour l'impression sans marge	254 mm/10"300 mm/11,8"Super A3/B/329 mm406 mm/16"17"B2/515 mmA1/594 mm610 mm/24"728 mmA0/841 mm914 mm/36"1 030 mm1 118 mm/44"

Avant d'imprimer sur des supports de marques autres que Epson

Si vous utilisez un support d'un fabricant autre que Epson (papier personnalisé), définissez la configuration du papier en fonction de ses caractéristiques. Les paramètres sont ajustés de la façon suivante :

☐ Sélectionnez Paramètre papier perso dans le menu Papier de l'imprimante.

« Menu Papier » à la page 114

Enregistrez les paramètres de papier personnalisé dans l'imprimante à l'aide de EPSON LFP Remote Panel 2.
Enregistrez dans l'ordinateur (Windows) les paramètres de papier personnalisé créés dans le pilote d'impression.

Enregistrez les paramètres à l'aide de option Custom Settings (Config. personnalisée) de l'onglet Advanced (Plus d'options).

« Ajout de types de supports » à la page 100

Lorsque des types de support personnalisé sont sélectionnés dans l'imprimante et dans le menu du pilote d'impression Media Type (Support), les paramètres du pilote d'impression sont prioritaires.

☐ Réglage des paramètres dans le pilote d'impression (Mac OS X)

Depuis l'écran Advanced (Plus d'options), ouvrez la boîte de dialogue Paper Configuration (Configuration du papier) et réglez les paramètres de la façon souhaitée.

Reportez-vous à l'aide du pilote d'impression pour plus de détails.

Vous pouvez procéder à des ajustements détaillés des paramètres du support papier à l'aide de l'option Paramètre papier perso du menu Papier de l'imprimante.

Remarque :

Avant de configurer le papier personnalisé, vérifiez ses caractéristiques, telles que la tension du papier, la fixation de l'encre ou l'épaisseur du papier. Pour les caractéristiques du papier, vérifiez la documentation du papier ou adressez-vous à votre revendeur local.
Testez la qualité d'impression avec cette imprimante avant d'acheter d'importantes quantités de papier.
Si les couleurs des images imprimées sur le papier personnalisé ne sont pas uniformes, utilisez l'impression unidirectionnelle. Pour procéder à une impression unidirectionnelle, sélectionnez Printer Settings (Paramètres imprimante) > Print Quality (Qualité) (Windows) ou Mode (Mac OS X) > Advanced Settings (Avancé) et décochez la case High Speed (Vitesse rapide).

Annexe

Remarques concernant le déplacement ou le transport de l'imprimante

Effectuez les opérations suivantes lorsque vous déplacez ou transportez l'imprimante.

Lorsque vous soulevez l'imprimante, placez vos mains comme indiqué sur l'illustration.

□ Ne tenez que la zone prévue. Vous risquez sinon d'endommager l'imprimante.
Déplacez et transportez l'imprimante en laissant les cartouches d'encre en place. Ne retirez pas les cartouches d'encre. Les buses risquent sinon de s'obstruer, ce qui rend impossible l'impression, ou de l'encre risque de fuir.

Avant tout déplacement ou transport

Effectuez les préparatifs suivants par avance avant de déplacer ou transporter l'imprimante.

□ Mettez l'imprimante hors tension et retirez tous les câbles.
Retirez tout papier.
Retirez les composants en option éventuellement installés. Lorsque vous déplacez les imprimantes SC-T3000 series, vous pouvez laisser le socle optionnel 24" (61 cm) en place.

Remarques concernant le transport

Lorsque vous transportez l'imprimante, remballez-la dans le carton d'origine à l'aide des matériaux d'emballage fournis, afin de la protéger des chocs et des vibrations.

Après un déplacement ou transport

Après un déplacement ou un transport, vérifiez si la tête d'impression est obstruée avant l'utilisation.

« Recherche de buses obstruées » à la page 126

Configuration système requise

La configuration système suivante est nécessaire pour installer et utiliser le logiciel pour cette imprimante.

Windows

Système d'exploitation	Windows XP/Windows XP x64Windows Vista/Windows Vista x64Windows 7/Windows 7 x64
Processeur	Core 2 Duo 3,05 GHz ou plus
Mémoire	1 Go d'espace libre ou plus
Espace disque disponible	32 Go ou plus
Interface	Compatible USB Hi-Speed avec la spécification USB 2.0.Ethernet 10BASE-T, 100BASE-TX/1000BASE-T*
Résolution d'affichage	SVGA (800 x 600) ou résolution supérieure

* Utilisez un câble à paire torsadée blindé (catégorie 5 ou supérieure).

Remarque :

Lors de l'installation, vous devez vous connecter en tant qu'utilisateur disposant d'un Computer administrator (Administrateur de l'ordinateur) (utilisateur appartenant au Administrators group (Groupe Administrateurs)).

Mac OS X

Système d'exploitation	Mac OS X 10.5.8 ou plus
Processeur	Core 2 Duo 3,05 GHz ou plus
Mémoire	1 Go d'espace libre ou plus
Espace disque disponible	32 Go ou plus
Résolution d'affichage	WXGA (1280 x 800) ou résolution supérieure

Annexe

Interface

Compatible USB Hi-Speed avec la spécification USB 2.0.Ethernet 10BASE-T, 100BASE-TX/1000BASE-T*

* Utilisez un câble à paire torsadée blindé (catégorie 5 ou supérieure).

Tableau de spécifications

Caractéristiques techniques de l'imprimante
Méthode d'impression		Jet d'encre à la demande
Configuration des buses		Noir : 360 buses × 2 rangées × 2 couleurs (Photo Black (Noir Photo) et Matte Black (Noir Mat))
		Couleur : 360 buses × 2 rangées × 3 couleurs (Yellow (Jaune), Magenta, et Cyan)
Résolution (maximale)		2880 × 1440 ppp
Code de commande		ESC/P raster (commande non diffusée)HP-GL/2, HP RTL*1
Entraînement du papier		Alimentation par friction
Mémoire intégrée		512 Mo pour le traitement128 Mo pour le réseau
Intensité nominale		100 à 240 V CA
Fréquence nominale		50 à 60 Hz
Intensité nominale		SC-T7000 Series : 1,0 à 0,5 ASC-T5000 Series : 0,9 à 0,5 ASC-T3000 Series : 0,8 à 0,4 A
Consommation électrique
	Utilisation	SC-T7000 Series : environ 72 WSC-T5000 Series : environ 65 WSC-T3000 Series : environ 54 W
	Mode Veille	3,0 W ou moins
	Éteint	0,4 W ou moins
Température		Fonctionnement : 10 à 35 C (50 à 95°F)Stockage (avant déballage) :-20 à 60 C (-4 à 140°F) (maximum 120 heures à 60°C (140°F), maximum un mois à 40 C (104°F))Stockage (après déballage) :-20 à 40°C (-4 à 104°F) (maximum un mois à 40°C (104°F))

Annexe

Caractéristiques techniques de l'imprimante

Humidité

Fonctionnement : 20 à 80 % (sans condensation)Stockage (avant déballage) : 5 à 85 % (sans condensation)Stockage (après déballage) : 5 à 85 % (sans condensation)

Température/humidité d'exploitation (disque dur en option non installé)

Température/humidité d'exploitation (disque dur en option installé)

Caractéristiques techniques de l'imprimante

Poids*3

SC-T7000 Series : environ 82 kgSC-T5000 Series : environ 75 kgSC-T3000 Series : environ 51 kg(Avec socle optionnel 24" (61 cm) : environ 61 kg)

*1 Pour des informations sur HP-GL/2 et HP RTL, voir le site Web Epson.
*2 Panier de sortie fermé.
*3 Sans cartouche d'encre.

Spécifications de l'encre

Type	Cartouches d'encre spéciales
Encre à pigments	Noir : Photo Black (Noir Photo), Matte Black (Noir Mat)Couleur : Yellow (Jaune), Magenta, Cyan
A utiliser avant la date d'expiration	Reportez-vous à la date indiquée sur l'emballage (à température nor-male)
Expiration de la ga-rantie de qualité d'impression	1 an (installée dans l'imprimante)
Température de stockage	Non installé :-20 à 40°C (maximum 4 jours à -20°C et un mois à 40°C)Installée dans l'imprimante :-20 à 40°C (maximum 4 jours à -20°C et un mois à 40°C)Transport :-20 à 60°C (maximum 4 jours à -20°C, un mois à 40°C, 72 heures à 60°C)
Dimensions des cartouches	700 ml :(L) 40 x (P) 305 x (H) 110 mm350 ml :(L) 40 x (P) 200 x (H) 110 mm110 ml :(L) 25 x (P) 200 x (H) 110 mm

Annexe

Important :

Nous vous recommandons de retirer et secouer toutes les cartouches d'encre une fois tous les trois mois pour assurer la qualité de l'impression.
L'encre gèle si elle est stockée à -20 °C pendant une période prolongée. Si l'encre gèle, laissez-la reposer à température ambiante (25 °C) pendant quatre heures au minimum (sans condensation).
□ Ne remplissez pas l'encre à nouveau.

Normes et conformité

Sécurité	UL 60950-1
	CAN/CSA C22.2 n° 60950-1
	Directive basse tension 2006/95/CEE	EN 60950-1
CEM	FCC section 15, sous-section B, classe B
	CAN/CSA-CEI/IEC CISPR 22, classe B
	AS/NZS CISPR 22 classe B
	Directive EMC 2004/108/EC	EN 55022, classe B
		EN 55024
		EN 61000-3-2
		EN 61000-3-3

Assistance

Site Internet de l'assistance technique

Le site Internet de l'assistance technique d'Epson propose une aide relative aux problèmes qui ne peuvent être résolus à l'aide des informations de dépannage contenues dans la documentation du produit. Sur Internet, accédez au site :

http://support.epson.net/

Pour télécharger les derniers pilotes, les manuels et d'autres produits téléchargeables, et pour consulter la foire aux questions, rendez-vous à l'adresse :

http://www.epson.com

Puis sélectionnez la section d'assistance de votre site Internet Epson local.

Contacter l'assistance Epson

Avant de contacter Epson

Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l'aide des informations de dépannage contenues dans ce manuel, appelez les services d'assistance Epson. Si l'assistance Epson de votre région ne figure pas ci-après, contactez le fournisseur auprès duquel vous avez acheté le produit.

Pour nous permettre de vous aider plus rapidement, merci de nous communiquer les informations ci-dessous :

☐ Numéro de série du produit (l'étiquette portant le numéro de série se trouve habituellement au dos de l'appareil.)
Modèle
☐ Version du logiciel (pour connaître le numéro de version, cliquez sur About (À propos de), Version Info (Informations de version) ou sur un bouton similaire dans le logiciel du produit.)
☐ Marque et modèle de votre ordinateur
Nom et version de votre système d'exploitation
Nom et version des logiciels que vous utilisez habituellement avec votre produit

Assistance aux utilisateurs en Amérique du nord

Les services d'assistance technique proposés par Epson sont les suivants :

Assistance Internet

Accédez au site Internet de l'assistance technique Epson à l'adresse http://epson.com/support et sélectionnez votre produit pour rechercher des solutions aux problèmes courants. Vous pouvez télécharger des pilotes et de la documentation, consulter la foire aux questions et obtenir des conseils de dépannage, ou envoyer un e-mail à Epson afin de poser vos questions.

Contacter un représentant de l'assistance

Appelez le [phone] (États-Unis) ou le [phone] (Canada) du lundi au vendredi de 6h à 18h (heure du Pacifique). Les horaires de l'assistance technique peuvent être modifiés sans préavis.

Avant d'appeler l'assistance Epson, notez les informations et préparez les documents suivants :

Nom du produit
Numéro de série du produit
☐ Preuve d'achat (par exemple, ticket de caisse) et date d'achat
Configuration de l'ordinateur
☐ Description du problème

Important :

Pour obtenir de l'aide pour tout autre logiciel installé sur votre système, reportez-vous à la documentation de ce logiciel afin d'obtenir des informations sur l'assistance technique.

Achat de consommables et d'accessoires

Vous pouvez acheter des cartouches d'encre, des cartouches de ruban, du papier et des accessoires Epson authentiques auprès d'un revendeur agréé Epson. Pour trouver le revendeur le plus proche, composez le 800-GO-EPSON (800-463-7766). Vous pouvez également acheter en ligne à l'adresse http://www.epsonstore.com (États-Unis) ou http://www.epson.ca (Canada).

Assistance aux utilisateurs en Europe

Pour plus d'informations sur la procédure de contact du service d'assistance EPSON, reportez-vous à votre Document de garantie paneuropéenne.

Assistance aux utilisateurs en Australie

Epson Australie vise l'excellence en matière de service à la clientèle. Outre la documentation produit, vous disposez des sources d'information suivantes :

Votre fournisseur

Votre fournisseur peut vous aider à identifier et à résoudre des problèmes, et doit toujours être contacté en premier lieu pour tout problème. Il pourra être en mesure de résoudre rapidement et facilement vos problèmes et de vous conseiller sur la procédure à suivre.

Adresse Internet URL

Accédez au site de Epson Australie. Le site permet de télécharger des pilotes, de trouver les coordonnées de Epson, de consulter des informations sur les nouveaux produits et de contacter l'assistance technique (e-mail).

Centre d'assistance Epson

Le centre d'assistance Epson est le point de contact ultime pour conseiller nos clients. Les opérateurs du centre d'assistance peuvent vous aider à installer, configurer et utiliser votre produit Epson. Le personnel de notre centre d'assistance de pré-vente peut vous documenter sur les produits Epson et vous indiquer le fournisseur ou l'agent de service après-vente le plus proche. Le centre d'assistance Epson apporte des réponses à tous types de demandes.

Contact :

Téléphone : 1300 361 054

Télécopie : [phone]

Nous vous conseillons de préparer les informations et documents nécessaires avant d'appeler, afin que nous puissions résoudre votre problème le plus rapidement possible (documentation de votre produit Epson, type d'ordinateur utilisé, système d'exploitation, logiciels et autres informations que vous jugez nécessaires).

Assistance aux utilisateurs à Singapour

Epson Singapour propose les sources d'information, l'assistance et les services suivants :

Internet

(http://www.epson.com.sg)

Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions, questions commerciales et assistance technique par e-mail.

Centre d'assistance Epson (téléphone : (65) 65863111)

L'équipe du centre d'assistance Epson peut vous assister par téléphone sur les questions suivantes :

□ Questions commerciales et informations produits
□ Questions ou problèmes concernant l'utilisation des produits
□ Questions sur les services de réparation et la garantie

Assistance aux utilisateurs en Thaïlande

Pour obtenir des informations, une assistance et des services :

Internet

(http://www.epson.co.th)

Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions et assistance par e-mail.

Service d'assistance téléphonique Epson (téléphone : (66) 2685 -9899)

L'équipe du centre d'assistance téléphonique peut vous assister sur les questions suivantes :

□ Questions commerciales et informations produits
□ Questions ou problèmes concernant l'utilisation des produits
□ Questions sur les services de réparation et la garantie

Assistance aux utilisateurs au Vietnam

Pour obtenir des informations, une assistance et des services :

Service d'assistance télé- 84-8-823-9239

phonique Epson :

Assistance aux utilisateurs en Indonésie

Pour obtenir des informations, une assistance et des services :

Assistance

Internet

(http://www.epson.co.id)

☐ Informations sur les caractéristiques produits, pilotes téléchargeables
☐ Foire aux questions, questions commerciales, questions par e-mail

Service d'assistance téléphonique Epson

□ Questions commerciales et informations produits

Téléphone/télécopie : (62) 21-62301104

Bandung Lippo Center 8th floor Jl. Gatot Subroto No. 2 Bandung

Téléphone/télécopie : (62) 22-7303766

Surabaya Hitech Mall lt IIB No. 12 Jl. Kusuma Bangsa 116 – 118 Surabaya

Téléphone : (62) 31 -5355035 Télécopie : (62) 31-5477837

Yogyakarta Hotel Natour Garuda Jl. Malioboro No. 60 Yogyakarta

Téléphone : (62) 274 -565478

Medan Wisma HSBC 4th floor Jl. Diponegoro No. 11 Medan

Téléphone/télécopie : (62) 61-4516173

Téléphone : (62)411-350147/411-350148

Assistance aux utilisateurs à Hong-Kong

Pour obtenir une assistance technique et d'autres services après-vente, les utilisateurs sont invités à contacter Epson Hong Kong Limited.

Internet

Epson Hong Kong dispose d'un site Internet local en chinois et en anglais, qui propose les informations et éléments suivants :

□ Informations produits

☐ Foire aux questions

□ Dernières versions des pilotes Epson

Adresse :

http://www.epson.com.hk

Service d'assistance technique par téléphone

Vous pouvez contacter nos techniciens aux numéros suivants :

Téléphone : (852) 2827-8911

Télécopie : (852) 2827-4383

Assistance aux utilisateurs en Malaisie

Pour obtenir des informations, une assistance et des services :

Internet

☐ Informations sur les caractéristiques produits, pilotes téléchargeables
☐ Foire aux questions, questions commerciales, questions par e-mail

Epson Trading (M) Sdn. Bhd.

Siège social.

Téléphone : 603-56288288

Télécopie : 603-56288388/399

Centre d'assistance Epson

□ Questions commerciales et informations produits (ligne d'information)

Téléphone : 603-56288222

□ Questions concernant les services de réparation et la garantie, l'utilisation des produits et l'assistance technique

Téléphone : 603-56288333

Assistance aux utilisateurs en Inde

Pour obtenir des informations, une assistance et des services :

Internet

(http://www.epson.co.in)

Informations sur les caractéristiques produits, pilotes téléchargeables et questions concernant les produits.

Siège social Epson Inde — Bangalore

Téléphone : 080-30515000

Télécopie : 30515005

Bureaux régionaux d'Epson Inde :

Lieu	Téléphone	Télécopie
Mumbai	022-28261515 / 16/17	022-28257287
Delhi	011-30615000	011-30615005
Chennai	044-30277500	044-30277575
Calcutta	033-22831589 / 90	033-22831591
Hyderabad	040-66331738/ 39	040-66328633
Cochin	0484-2357950	0484-2357950
Coimbatore	0422-2380002	SO
Pune	020-30286000 / 30286001 /30286002	020-30286000
Ahmedabad	079-26407176 / 77	079-26407347

Assistance téléphonique

Services, informations produits et commande de cartouches : 18004250011 (de 9 h à 21 h, numéro gratuit).

Services (AMRC et mobiles) : 3900 1600 (de 9 h à 18 h, faire précéder le numéro de l'indicatif local)

Assistance aux utilisateurs aux Philippines

Pour obtenir une assistance technique et d'autres services après-vente, les utilisateurs sont invités à contacter Epson Philippines Corporation :

Ligne principa- (63-2) 706 2609

le :

Télécopie : (63-2) 706 2665

Assistance

Ligne directe (63-2) 706 2625

de l'assistance

technique :

E-mail : [e-mail]

Internet

Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions et assistance par e-mail.

Numéro gratuit : 1800-1069-EPSON(37766)

L'équipe du centre d'assistance téléphonique peut vous assister sur les questions suivantes :

□ Questions commerciales et informations produits
□ Questions ou problèmes concernant l'utilisation des produits
□ Questions sur les services de réparation et la garantie

Termes des licences logicielles

Licences logicielles Open Source

1) Cette imprimante inclut les logiciels open source indiqués à la Section 6) conformément aux termes de licence de chacun des logiciels open source.
2) Nous fournissons le code source des programmes GPL, LGPL, Apache et ncftp (définis à la Section 6) jusqu'à cinq (5) après arrêt de la commercialisation de ce modèle d'imprimante. Si vous souhaitez recevoir le code source ci-dessus, consultez la section « Contacter l'Assistance Epson » du Guide de l'utilisateur, et contactez l'assistance client de votre région. Nous appliquerons les termes de licence de chaque logiciel open source.
3) Les programmes logiciels open source sont fournis SANS AUCUNE GARANTIE, et même sans garantie implicite de COMMERCIALISATION ET D'ADÉQUATION À UN USAGE PARTICULIER. Pour plus d'informations, consultez les contrats de licence de chaque programme logiciel open source, décrits dans le fichier \Manual\OSS.pdf fourni sur le CD du logiciel de l'imprimante.
4) OpenSSL toolkit
Cette imprimante inclut un logiciel développé par le projet OpenSSL pour une utilisation dans le OpenSSL Toolkit (http://www.openssl.org/).
Ce produit inclut le logiciel de chiffrement écrit par Eric Young ([e-mail]).
5) Les termes de licence de chaque logiciel open source sont décrits dans le fichier \Manual\OSS.pdf fourni sur le CD du logiciel de l'imprimante.
6) La liste des logiciels open source inclus dans l'imprimante est la suivante :

Programmes Licence Publique Générale GNU

Cette imprimante inclut les logiciels open source applicables à la Licence Publique Générale GNU Version 2 ou plus, (« Programmes GPL »).

Liste de programmes GPL :

linux-2.6.35-arm1-epson12

busybox-1.17.4

udhcp 0.9.8cvs20050124-5

ethtool-2.6.35

e2fsprogs-1.41.14

scrub-2.4

smartmontools-5.40

Programmes Licence Publique Générale Limitée GNU

Cette imprimante inclut les logiciels open source qui appliquent la Licence Publique Générale GNU Limitée Version 2 ou plus, (« Programmes GPL Limités »).

Termes des licences logicielles

Liste de programmes LGPL : uclibc-0.9.32 libusb-1.0.8 zeroconf 0.6.1-1 iksemel-rev25 e2fsprogs-1.41.14

Licence Apache

Cette imprimante inclut le logiciel open source « Bonjour » qui applique Apache License Version2.0 (« Programme de licence Apache »).

Licence Bonjour

Cette imprimante inclut le logiciel open source « Bonjour » qui applique les termes et conditions fournis par le propriétaire des droits d'auteur de « Bonjour ».

Licence Net-SNMP

Cette imprimante inclut le logiciel open source « Net-SNMP » qui applique les termes et conditions fournis par le propriétaire des droits d'auteur de « Net-SNMP ».

Licence OpenSSL License/Original SSLeay

Cette imprimante inclut le logiciel open source « OpenSSL toolkit » qui applique les termes de la licence OpenSSL et de la licence originale SSLeay.

Licence BSD (Berkeley Software Distribution License)

Cette imprimante inclut le logiciel open source « busybox-1.17.4 » qui applique la licence Berkeley Software Distribution License (« Programme BSD »).

Licence Sun RPC

Cette imprimante inclut le logiciel open source « busybox-1.17.4 » qui applique la licence Sun RPC (« Programme Sun RPC »).

Licence ncftp

Cette imprimante inclut le logiciel open source « ncftp-3.2.4 » qui applique les termes et conditions fournis par le propriétaire des droits d'auteur de « ncftp ».

Licence sdparm

Cette imprimante inclut le logiciel open source « sdparm-1.06 » qui applique les termes et conditions fournis par le propriétaire des droits d'auteur de « sdparm ».

Licence e2fsprogs

Cette imprimante inclut le logiciel open source « e2fsprogs-1.41.14 » qui applique les termes et conditions fournis par le propriétaire des droits d'auteur de « e2fsprogs ».

Termes des licences logicielles

Bonjour

Termes des licences logicielles

Termes des licences logicielles

Termes des licences logicielles

Termes des licences logicielles

Termes des licences logicielles

Les parties ont exigé que le présent contrat et tous les documents connexes soient rédigés en anglais.

EXHIBIT A.

Autres licences logicielles

Info-ZIP copyright and license

Termes des licences logicielles
