Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	4 canaux, technologie MOSFET, classe AB
Alimentation électrique	12 V DC
Dimensions approximatives	320 x 230 x 60 mm
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Tension	14,4 V nominal
Puissance	60 W RMS par canal à 4 ohms
Fonctions principales	Amplification du son, réglage des basses et des aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales	Idéal pour les passionnés de musique souhaitant améliorer leur système audio de voiture

FOIRE AUX QUESTIONS - XM-GTX6040 SONY

Comment installer le SONY XM-GTX6040 dans ma voiture ?

Pour installer le SONY XM-GTX6040, commencez par déconnecter la batterie de votre voiture. Ensuite, suivez les instructions du manuel pour connecter les câbles d'alimentation et de signal. Assurez-vous que l'amplificateur est monté dans un endroit bien ventilé.

Pourquoi mon amplificateur SONY XM-GTX6040 ne s'allume-t-il pas ?

Vérifiez d'abord si les connexions d'alimentation sont correctes et si le fusible n'est pas grillé. Assurez-vous également que la batterie de la voiture est chargée et en bon état.

Comment régler les niveaux de gain sur le SONY XM-GTX6040 ?

Utilisez le bouton de gain sur l'amplificateur pour ajuster le niveau. Il est recommandé de commencer à un niveau bas et d'augmenter progressivement jusqu'à obtenir un son clair sans distorsion.

Quels types de haut-parleurs sont compatibles avec le SONY XM-GTX6040 ?

Le SONY XM-GTX6040 est compatible avec une large gamme de haut-parleurs, mais il est conseillé d'utiliser des haut-parleurs dont l'impédance est de 4 à 8 ohms pour une performance optimale.

Comment résoudre les interférences audio sur le SONY XM-GTX6040 ?

Vérifiez que les câbles de signal sont éloignés des câbles d'alimentation pour réduire les interférences. Vous pouvez également essayer d'utiliser des câbles blindés pour améliorer la qualité du son.

Mon amplificateur surchauffe, que faire ?

Assurez-vous que l'amplificateur est installé dans un endroit bien ventilé. Évitez de bloquer les évents et vérifiez que l'alimentation est adéquate. Si le problème persiste, envisagez de réduire le volume.

Comment puis-je nettoyer mon amplificateur SONY XM-GTX6040 ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'amplificateur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier.

Le SONY XM-GTX6040 est-il étanche ?

Non, le SONY XM-GTX6040 n'est pas étanche. Il doit être installé dans un endroit protégé de l'humidité pour éviter tout dommage.

Comment obtenir le meilleur son de mon SONY XM-GTX6040 ?

Pour obtenir le meilleur son, assurez-vous que l'installation est correcte, que les réglages de gain et de fréquence sont optimisés, et que vous utilisez des câbles de bonne qualité.

MODE D'EMPLOI XM-GTX6040 SONY

- Puissance de sortie maximale de 110 W par canal

(sous 4 Ω).

- Cet appareil peut être utilisé comme amplificateur à

pont d'une sortie maximale de 300 W.

- Filtre passe-bas (80 Hz, 18 dB/oct) et filtre passe

haut (80 Hz, 12 dB/oct) integres.

- Circuit et indicateur de protection fournis

- Une fonction de mise sous tension par detection de

naut niveau permet à cet appareil detre active sans

raccordement à la borne a distance (REMOTE).

- Alimentation électrique par impulsions pour une

puissance de sortie stable et reguée. - Une connexion directe est possible

- Une connexion directe est possible avec la sortie baut, parleur de votre autoradio si celui, ci n'est ne

équipé d'une sortie de ligne (connexion d'entrée

haut niveau

Características

Alimentation électrique par impulsions

Cet appareil est équipé d'un régulateur de puissance

intégré qui convertit la puissance fournie par une batterie de voiture de 12 V CC en impulsions ultra-rapides au moyen a un commutateur à semi-conducteur. Ces impulsions sont amplifiés par le transforme et sur d'impulsions intégré et ampinées par le transformateur d'impulsions intégré et séparées en alimentation positive et négative avant d'être reconverties en courant continu. Ce système d'alimentation de faible poids assure une alimentation électrique très efficace pour une sortie d'impédance faible.

Specifications

AUDIO POWER SPECIFICATIONS

POWER OUTPUT AND TOTAL HARMONIC DISTORTION

Circuiterie Circuit OTL (sortie sans

transformateur) Alimentation par l'impône

Entrées Amimentation par impulsions Prises à broches RCA

Connecteur d'entrée haut niv

Plage de réglage du niveau d'entrée

0,3 a 6 V (prises a broche RCA)

Sorties 2,8 à 12 V (entice haut) Bornes de haut-parleurs

Impédance d

2 à 8 Ω (stéréo)

4 a 8 Ω (en cas d'utilisation comme amplificateur à pont)

Sortie maximale

3 haut-parleurs : 150 W × 2 (à 2

Sortie nommaie (tension d'alimen

4 haut-parleurs :

60 W × 4 (à 4 Ω)

70 W × 4 (à 2 Ω)

Réponse en fréquence 5 Hz - 50 kHz ( ^+0_-3 dB)

Distorsion harmonique 0,05 % ou moins (à 1 k

Filtre passe-bas 80 Hz, 18 dB/oct Filtre passe-haut 80 Hz, 12 dB/oct

Alimentation requise Batterie de voiture

(masse négative

Tension d'alimentation 10,5 à 16 v Consumption de current

Consommation de courant à la sortie nominale : 33 A

(4 Ω, 60 W × 4)

Entrée de télécommande : 1 mA

Dimensions Environ 384 × 33 × 232 mm (15 ^1/8 × 2 ^1/4 × 10 po) (l/h/p) partie

saillantes et commandes exclues

Poids Environ 2,9 kg (6 lb 7 oz),

accessoires non compris Accessives fournis Vié de montains (4)

La conception et les specifications sont sujettes a modification sans prévis.

modification sans preavis

- Du papier est utilisé pour les cales d'emballage.

- Aucun retardateur de flamme halogène n'est utilisé dans la composition des coques - Aucun retardateur de flamme halogène n'est utilisé dans la composition des coques

- Aucun retardateur de flamme halogene n'est utilise dans la composition des circuits imprimes.

Troubleshooting Guide

La liste suivante vous permettra de remédier à la plupart des problèmes que vous pourriez rencontrer dans le cadre de l'utilisation de votre appareil.

Avant de passer en revue la liste ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Problème

Cause/Solution

L'indicateur POWER/PROTECTOR ne

Le fucible est grillé → Remplacez le fucible par un fucible neuf

s'allume pas.

La Trastare est grise. Themplacés le Trastare par un Trastare med

[Non-Text]

Le fil de mise à la terre n'est pas connecte correctement. → Fixez correctement le fil de mise à la terre à un point métallique de la carrosserie

[Non-Text]

12 12

[Non-Text]

La tension entrait sur la borne de commande a distance est trop faible • L'autoradio raccordé n'est pas sous tension. → Mettez l'autoradio son

[Non-Text]

- Le système utilise trop d'amplificateurs. Utilisez un relais.

[Non-Text]

Vérifiez la tension de la batterie (10.5 à 16 V

(一)

L'indicateur POWER/PROTECTOR passe du vert au rouge

Coupez l'interrupteur d'alimentation. Les sorties de haut-parieur sont court-circuitées.

passe de renseurage.

→ Remédiez à la cause du court-circuit.

[Non-Text]

Coupons l'interrunteur d'alimentation. Assurer vous que la cordon de haut

[Non-Text]

Coupez l'interrupteur d'administration. Assares vous que le parleur et le fil de mise à la terre sont correctement branchés.

Emplacement et fonction des commandes

1 Indicateur POWER/PROTECTOR

S'allume en vert en cours de fonctionnement.

Lorsque PROTECTOR est activé, l'indicateur passe

du vert au rouge.

Lorsque PROTECTOR est active, reportez-vous au Guide de déprépenses.

Guide de d

2 Commande de réglage LEVEL

Le niveau dentree peut se regler avec cette

commande. Tournez cette commande dans le sens des cigrilles d'une montre longue la niveau de

des argunles d'un sortie de l'autorac

Lorsque le commutateur HPF est réglé sur ON, le

filtre passe-haut (80 Hz) est activé.

4 Commutateur LPR

Lorsque le commutateur LPF est réglé sur ON, le

filtre passe-bas (80 Hz

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

· = 0

[Non-Text]

3 Interruptor HPF

Pièces destinées à l'installation et aux raccordements /

Avant l'installation

• Installez l'appareil dans le coffre ou sous un siège.
• Choisissez soigneusement l'emplacement de montage afin d'éviter que l'appareil ne gène le conducteur dans ses mouvements et qu'il ne soit pas exposé au rayonnement direct du soleil ou à l'air chaud du radiateur.
• N'installez pas l'appareil sous le tapis de sol car la dissipation thermique ne pourrait pas se faire correctement.

Posez d'abord l'appareil à lendroit où vous souhaitez l'installer et tracez un repère de positionnement pour les 4 orifices de vis sur la plaque de montage (non fournie). Percez des orifices de 3 mm ( ^1/8 po) au niveau de chaque repère et fixez l'appareil sur la plaque avec les vis de montage fournies. La longueur des vis de montage est de 15 mm ( ^19/32 po). Assurez-vous donc que l'épaisseur de la plaque de montage est supérieure à 15 mm ( ^19/32 po).

Instalación

Montez l'appareil comme illustré.

• Avant d'effectuer les raccordements, débranchez la borne de mise à la terre de la batterie de voiture pour éviter de provoquer un court-circuit.
• Utilisez des haut-parleurs d'une capacité adéquate.
  Si vous utilisez des haut-parleurs de faible capacité, ils risquent d'être endommagés.
• Les phases de cet amplificateur sont inversées.
• Ne raccordez pas la borne du système de hautparleurs à la carrosserie de la voiture, ou la borne du haut-parleur droit à celle du haut-parleur gauche
• Eloignez les cordons d'entrée et de sortie du fil d'alimentation électrique afin déviter que des interférences ne se produisent.

- Cet appareil est un amplificateur de haute puissance. Il se peut donc qu'il n'atteigne pas sa puissance maximale s'il est utilisé avec les cordons de haut-parleurs de la voiture. - Si votre voiture est équipée d'un ordinateur de bord pour la navigation ou une, ne débranchez pas le fil de masse de la batterie de la voiture. Si vous débranchez ce fil, toute la mémoire de l'ordinateur risque d'être effacée. Pour éviter tout risque de court-circuit lorsque vous effectuez les raccordements, branchez le fil d'alimentation de +12 V uniquement après avoir branché tous les autres fils.

Precaución

Effectuez les connexions des bornes comme illustré ci-dessous.

Faites passer les fils par le cache, raccordez les fils, puis recouvrez les bornes avec le cache.

Remarque

Lorsque vous vissez la vis, faites attention à ne pas appliquer une trop grande force*, car cela pourrait endommager la vis.

* Le couple de serrage doit être inférieur à 1 N•m.

Câbles d'alimentation (non fournis)

*¹ Si vous disposez de l'autoradio d'origine ou d'un autre autoradio dont l'amplificateur ne comporte pas de sortie de télécommande, raccordez la borne d'entrée de commande à distance (REMOTE) à la prise d'alimentation accessoire. Dans une connexion d'entrée à haut niveau, l'autoradio peut également être activé sans raccordement à REMOTE. Toutefois, cette fonction n'est pas garantie pour tous les autoradios.

Remarques sur l'alimentation électrique

• Raccordez le câble d'alimentation + 12 V uniquement après avoir réalisé toutes les autres connexions.
• Raccordez solidement le fil de mise à la terre de l'appareil à un point métallique de la carrosserie. Une connexion lâche risque de provoquer un problème de
  fonctionnement de l'amplificateur.
• Veillez à raccorder le fil de commande à distance de l'autoradio à la borne de commande à distance.
• Si vous utilisez un autoradio dont l'amplificateur ne comporte pas de sortie de commande à distance, raccordez la borne d'entrée de commande à distance (REMOTE) à la prise d'alimentation accessoires.
• Utilisez un câble d'alimentation doté d'un fusible (50 A).

Connexion d'entrée de ligne

Connexion d'entrée à haut niveau

Connecteur d'entrée à haut niveau

Raccordement des haut-parleurs

Réglez le commutateur LPF et HPF situé à l'arrière de l'appareil à On ou Off, comme indiqué dans l'illustration ci-dessous.

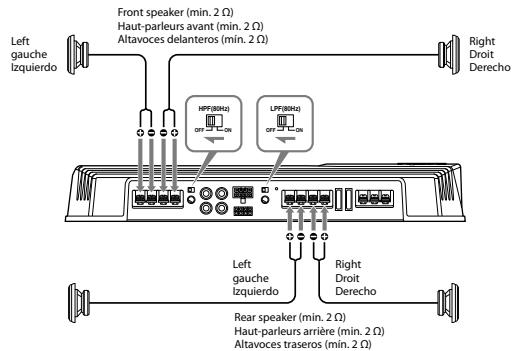

Système à 4 haut-parleurs

Sistema de 4 altavoces

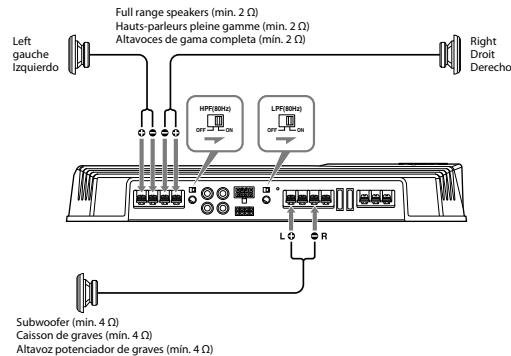

3-Speaker System

Système à 3 haut-parleurs

Sistema de 3 altavoces

Notes

- Dans ce système, le volume du caisson de graves est contrôlé par la commande de balance avant/arrière de l'autoradio.

- Dans ce système, les signaux émis vers le caisson de graves sont constitués des signaux des prises REAR L et R INPUT ou des signaux du connecteur d'entrée de haut niveau REAR.

Notas

Dans ce système, le volume du caisson de graves est contrôlé par la commande de balance avant/arrière de l'autoradio.

Nota
