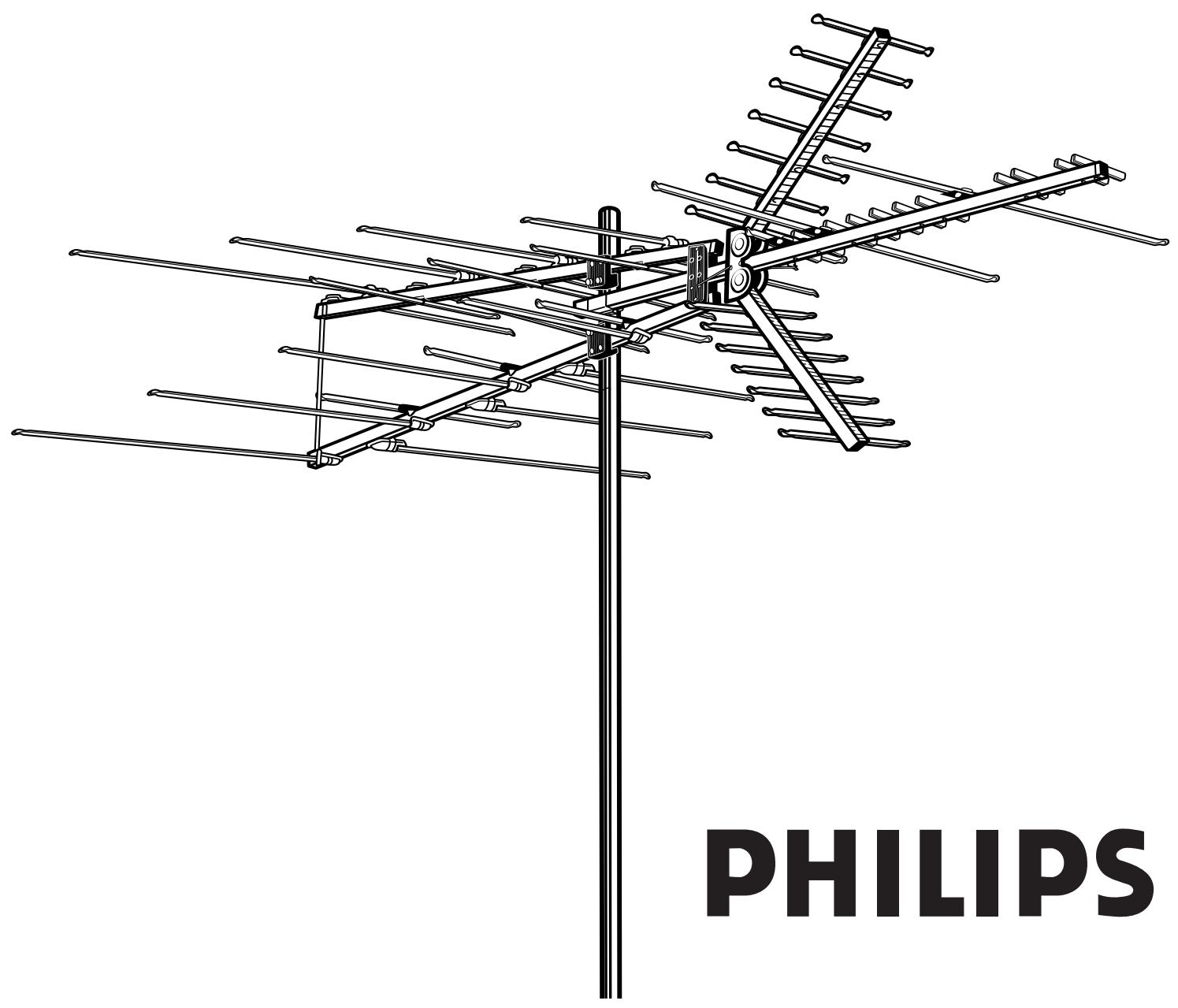

SDV9011K - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV extérieure
Marque	PHILIPS
Modèle	SDV9011K
Bandes de réception	UHF, VHF, FM
Composants inclus	Flèches UHF-A/B, flèches VHF-A/B, éléments réflecteurs, éléments 46 et 50 pouces, jambes de force, fils de mise en phase, supports de réflecteur, supports de pivot, manettes de verrouillage, capuchons d'extrémité, vis, rondelles, écrous, séparateur de bande, étriers, selle d'antenne
Matériau principal	Métal (acier ou aluminium)
Dimensions (approximatives)	Longueur des flèches VHF : 50 po (1,27 m) et 46 po (1,17 m) ; flèches UHF ajustables
Poids	Environ 2-3 kg (estimation)
Alimentation	Passive (aucune alimentation externe requise)
Connectique	Fil de descente coaxial (non inclus), séparateur de bande pour entrées VHF/UHF
Mise à la terre	Recommandée via parafoudre homologué et fil AWG 8 ou supérieur
Installation	Extérieure, sur mât ou mur, nécessite deux personnes minimum
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits chimiques
Conditions d'utilisation	Température extérieure, résistant aux intempéries
Garantie	Garantie constructeur (se référer au manuel pour les détails)
Réparabilité	Pièces détachées disponibles via le fabricant ou revendeurs agréés
Consignes de sécurité	Ne pas installer près de lignes électriques ; utiliser une échelle non métallique ; ne pas travailler par temps humide ; en cas de contact, ne pas toucher la personne

FOIRE AUX QUESTIONS - SDV9011K PHILIPS

Quels sont les composants inclus avec l'antenne PHILIPS SDV9011K ?

L'antenne est livrée avec des flèches UHF et VHF, des éléments réflecteurs, des jambes de force, des fils de mise en phase, des supports, des vis, des écrous, des capuchons d'extrémité, un séparateur de bande et des étriers. Le câble, le mât et les ferrures de fixation ne sont pas inclus.

Comment assembler la partie UHF de l'antenne ?

Insérez la flèche UHF-A dans la flèche UHF-B et fixez avec une vis 1-1/2 po et une rondelle frein. Fixez ensuite les supports de fixation des bras du réflecteur sur l'assemblage, puis les bras de réflecteur de coin. Assurez-vous que les arcs de rotation sont face aux éléments UHF.

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Ne jamais installer près de lignes électriques. Utilisez une échelle non métallique et une aide de deux personnes. Ne travaillez pas par temps humide ou orageux. Si l'antenne tombe, laissez-la et éloignez-vous. En cas de contact avec une ligne électrique, n'y touchez pas et appelez un professionnel.

Faut-il mettre l'antenne à la terre ?

Oui, une mise à la terre est essentielle pour la sécurité. Utilisez un parafoudre homologué et un fil de mise à la terre de calibre AWG 8 ou supérieur conformément aux réglementations locales.

Comment raccorder l'antenne au téléviseur ?

Connectez le fil de descente de l'antenne au séparateur de bande fourni, puis reliez le séparateur aux entrées VHF/UHF du téléviseur. Pour les téléviseurs récents, branchez simplement le câble coaxial à l'entrée F.

Puis-je installer l'antenne seul ?

Non, il est recommandé d'être au moins deux personnes pour installer l'antenne en toute sécurité. L'assemblage au sol doit être fait avant de hisser l'antenne.

Quel type de mât utiliser ?

Le mât n'est pas inclus. Utilisez un mât robuste adapté à une installation extérieure, d'un diamètre compatible avec les étriers fournis. Les étriers doivent être fixés solidement.

Comment entretenir l'antenne ?

Nettoyez régulièrement l'antenne avec un chiffon doux et sec pour enlever la poussière et les débris. Évitez les nettoyants agressifs qui pourraient endommager le revêtement.

Que faire en cas de mauvaise réception ?

Vérifiez l'orientation de l'antenne vers le relais le plus proche, assurez-vous que les connexions sont bien serrées et que le câble coaxial n'est pas endommagé. Ajustez la hauteur ou l'angle si nécessaire.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées peuvent être commandées auprès du fabricant PHILIPS ou de revendeurs agréés. Contactez le service client pour références et disponibilité.

MODE D'EMPLOI SDV9011K PHILIPS

EN	User manual	3
SP	Manual de utiliser	10
FR	Manuel d'utilisateur	18

19 Consignes de sécurité 21 Inclus avec l'antenne 21 Pour se réunir 25 Assistance technique 25 Garantie

Consignes de sécurité

Avertissement - Il est dangereux d'installer ce produit à proximité de lignes électriques. Pour votre sécurité, gardez l'échelle et l'antenne à distance des lignes électriques. Un contact avec ces dernières peut

CNE - Code national de l'électricité

• L'unité de décharge de l'alternateur n'est pas requise si le fil de sortie des conducteurs est protégé par une gaine métallique continue qui est mise à la masse et en permanence.

IMPORTANT : LIRE AVANT L'INSTALLATION

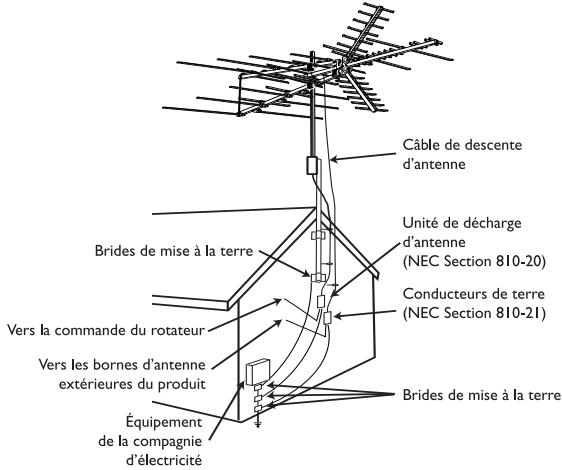

Mise à la terre de l'antenne et mise en garde

1. Les antennes extérieures, et les câbles de descente qui sont de l'antenne au bateau, ne doivent pas croiser les câbles d'éclairage ou d'alimentation électrique à découvert. Ils doivent être gardés à distance de tout circuit d'alimentation afin de prévenir les risques de contact accidentel.
2. Chaque câble de descente qui part d'une antenne extérieure doit être connecté à une unité de décharge d'antenne. Les unités de décharge d'antenne (ou parafoudre) doivent être situées à l'extérieur du bâtiment, ou à l'intérieur de celui-ci entre le point d'entrée du câble de descente et la TV, et aussi près que possible de l'entrée des câbles dans le bâtiment.

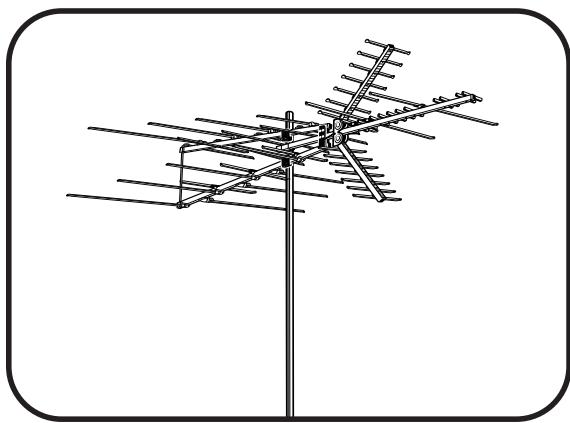

Consignes de sécurité importantes

Si vous n'êtes pas à l'aise ou suffisamment qualifié pour installer cette antenne, nous vous recommandons de faire appel à un installateur d'antenne professionnel. Lisez les instructions attentivement avant de procéder à l'installation de cette antenne. Il est dangereux d'installer ou démonter cette antenne à proximité de lignes électriques. Chaque année, des centaines de personnes sont tuées ou blessées en tentant d'installer ou réparer des antennes. Afin d'installer l'antenne d'une façon adéquate et sécuritaire, lisez et observez ces consignes de sécurité attentivement.

Le choix de l'emplacement de l'antenne doit s'effectuer aussi bien en fonction de la sécurité que de la qualité de la réception.

Toutes les lignes - électriques, de câblodistribution et téléphoniques - se ressemblent. Par mesure de sécurité, considérez que N'IMPORTE QUE LLE ligne aérienne est susceptible

d'etre fatale.

Ne placez jamais une antenne à un endroit d’où elle pourrait tomber sur ou frapper une ligne électrique. En cas de doute, contactez votre compagnie d’électricité. Permettez-leur d’évaluer votre site.

Les antennes extérieures doivent être mises à la terre par l'intermédiaire d'un parafoudre homologué. La réglementation locale peut avoir des exigences particulières. Utilisez un fil de mise à la terre de calibre AWG 8 ou supérieur.

Des restrictions concernant l'élévation de l'antenne ou autres critères peuvent s'appliquer à votre installation selon la proximité d'aéroports ou certains règlements locaux.

Important LIRE avant l'installation

Prenez le temps de bien planifier votre installation. Effectuez les étapes d'assemblage au sol et ne hissez l'antenne sur son emplacement qu'une fois ce travail préliminaire terminé.

Ne travailliez PAS dans des conditions humides, neigeuses, venteuses ni orageuses. N'utilisez PAS une échelle métallique.

Si l'antenne commence à tomber, laissez faire et éloignez-vous. N'oubliez pas que le mât et le câble d'antenne sont d'excellents conducteurs d'électricité.

N'installez PAS l'antenne si vous êtes seul. Assurez-vous de l'aide de deux autres personnes.

Dans l'éventualité où une partie quelconque de l'antenne entrerait en contact avec une ligne électrique... N'Y TOUCHEZ PAS NI NE TENTEZ DE L'ENLEVER PAR VOUS-MÊME. Communiquez avec votre compagnie d'électricité localement. Des techniciens qualifiés viendront la déplacer.

Si une électrocution survient... NE TOUCHEZ PAS À LA PERSONNE EN CONTACT AVEC LA LIGNE ÉLECTRIQUE, car vous pourriez aussi être électrocuté. Utilisez plutôt une

Inclus avec 1'antenne

Remarque : De la ferrure additionnelle peut être requise pour finaliser l'installation et la connexion de votre ANTenne. Avant de commencer le montage, veuillez directement l'ensemble des instructions pour déterminer vos

planche, bâton ou cordage secs pour éloigner la victime de la ligne électrique et de l'antenne. Une fois la victime en lieu sûr, vérifiez son état. Si elle a cessé de respirer, pratiquez immédiatement la réanimation cardio-respiratoire (RCR) et demeurez avec elle. Demandez à quelqu'un de contacter une assistance médicale.

Installez les antennes filaires à une hauteur telle que personne ne risquera de s'y frapper.

N'installez pas de fil(s) d'antenne au-dessus ni en-dessous de câbles de service public.

Pièces incluses :

a. Flèche UHF-A 2 b. Flèche UHF-B 2 c. Flèche VHF-A 1 d. Flèche VHF-B 2 e. Éléments réflecteurs 2 f. Élément de 46 po (1,17 m) 2 g. Élément de 50 po (1,27 m) 2 h. Jambe de force 2 j. Fil de mise en phase 2 k. Supports de réflecteur 2 l. Supports de pivot 4 n. Manettes de verrouillage 4 p. Capuchons d'extrémité 8 q. Vis (1-3/4 po) 5

Pour se réunir

Vis (1-1/2 po)

s. Vis (3/4 po) 2 t. Rondelles freins/ Rondelles 6,4 u. Ecrous à oreilles 17 v. Écrous 6 w. Séparateur de bande 1 x. Etrier de fixation 3 y. Pièce transversale (pour étrier de fixation) 3 z. Selle d'antenne 1

Les quantités énumérées comprennent aussi les pièces déjà fixées à l'antenne.

REMARQUE : Le câble, le mât et les ferrures de fixation ne sont pas inclus.

Assemblage de la partie UHF

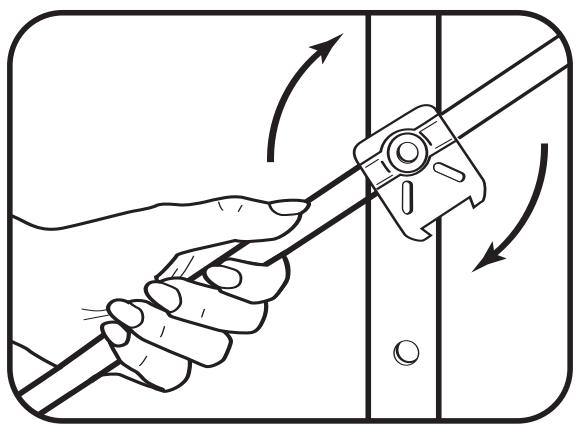

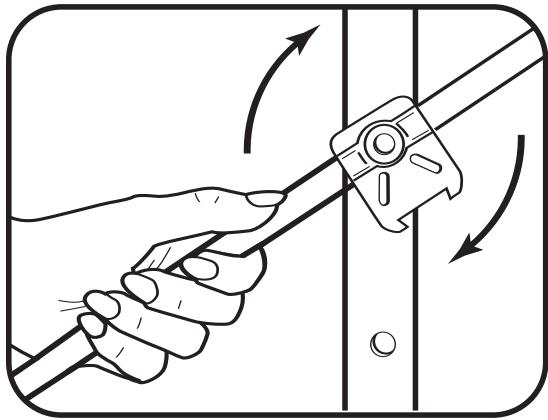

• oignez les tiges à proximité du pivot et libérez la pression du ressort sur les dents du support de pivot. N'exercez pas de pression excessive sur les tiges d'éléments réflecteurs.

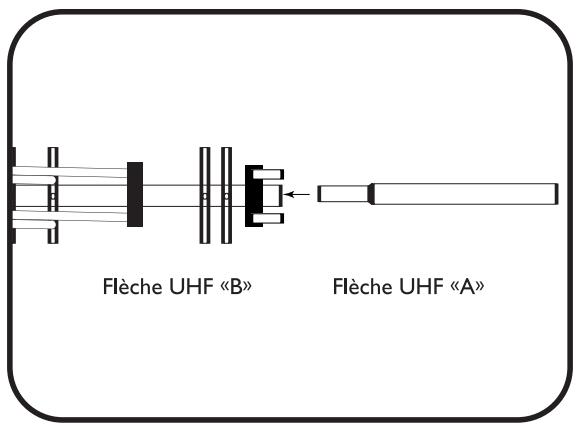

• Insérez la flèche UHF-A dans la flèche UHF-B et fixez à l'aide d'une vis 1-1/2 po et d'une rondelle frein.

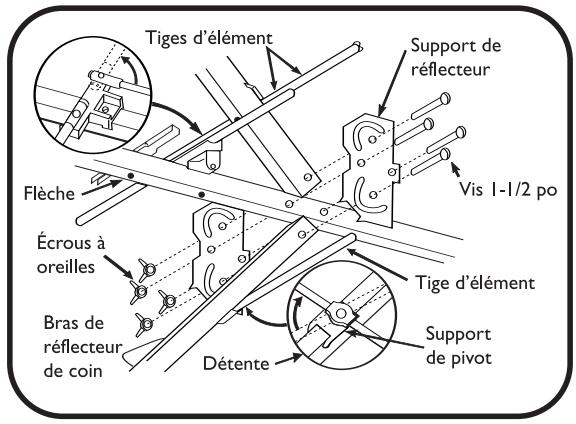

Fixez les supports de fixation du bras du réflecteur sur l'assemblage de flèches UHF (étape précédente) à l'aide de deux vis 1-1/2 po et leurs écrous à oreilles. S'assurer que les arcs de rotation des supports de fixation des bras de réflecteur sont face aux éléments de flèches UHF. Fixez les bras de réflecteur de coin aux supports de fixation des bras de réflecteur en faisant glisser les bras entre les supports. Fixez à l'aide de vis 1-1/2 po et d'écrous à oreilles. Fixez les bras de réflecteur à fond en les enclenchant dans les pattes de verrouillage et en serrant les vis.

Assemblage de la partie VHF

• Faire pivoter en place les tiges des éléments réflecteurs des flèches VHF-A et VHF-B. REMARQUE : Pour les faire pivoter, empoignez les tiges à proximité du pivot et libérez la pression du ressort sur les dents du support de pivot. N'exercez pas de pression excessive sur les tiges d'éléments réflecteurs.

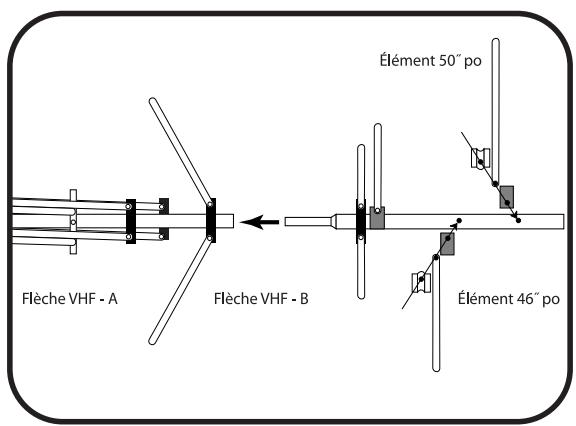

Fixez un élément 46 po dans le trou A de la flèche VHF-B. Fixez un élément 50 po à la flèche VHF-B. Répétez chaque étape pour la flèche VHF-B.

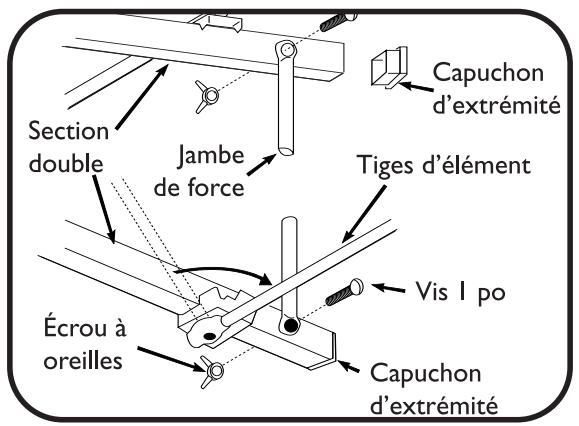

• Insérez le bras UHF-B dans le bras UHF-A et fixez à l'aide de vis 1-1/2 po et de rondelles freins. Répétez les étapes pour la deuxième flèche. Fixez la jambre de force à l'arrête de la flèche VHF l'aide de vis 1-1/2 po et d'écrous à oreilles.

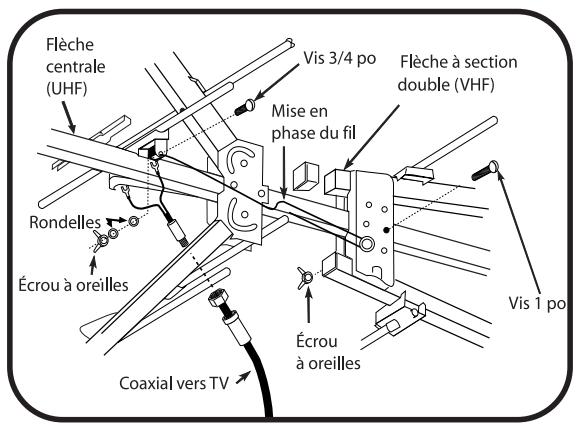

• Faites glisser la flèche UHF à travers le centre de la fente du bloc de support de la flèche VHF jusqu'à ce que le trou A de la flèche UHF s'aligne sur le trou B de la flèche VHF. Fixez à l'aide de vis 1-1/2 po et d'écrous à oreilles. Fixez le fil de mise en phase et le fil de descente à

l'antenne UHF à l'aide de vis 3/4 po, de rondelles et d'écrous à oreilles.

• Insérez les capuchons aux extrémités de toutes les flèches.

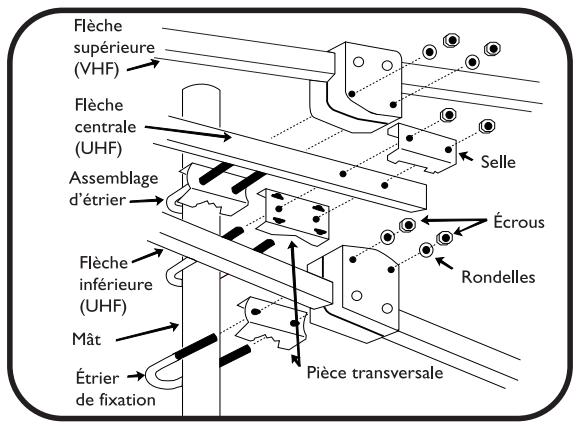

Fixez les étriers sur les pièces transversales. Utilisez la selle au centre de la flèche. Fixez sans serrer les étriers à l'antenne. - Insérez le mât à travers les étriers. - Serrez les étriers à fond. Tous les étriers doivent se trouver sur un seul côté du mât.

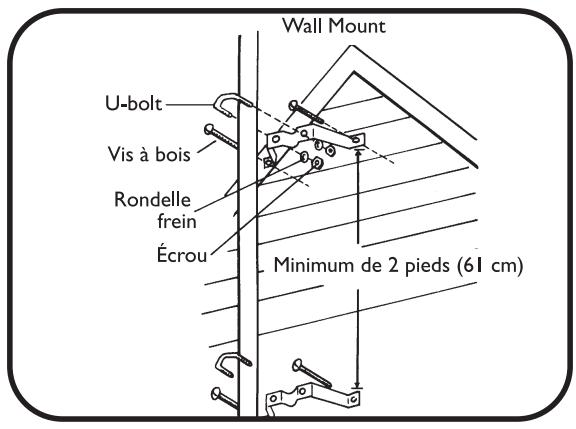

Fixer la douille à sertir au mât. - Insérez le fil dans la douille et serrez à l'aide d'une pince. - Les lignes électriques doivent se couvrir le plus loin possible. Fixez les étriers sur les ferrules de fixation murales à l'aide des rondelles freins et des écrous. Fixez les fermures au mur à l'aide de vis à bois. - Espacez les ferrules de fixation à intervalles d'au moins deux pieds (61 cm). - Insérez le mât avec l'antenne assemblée à travers les étriers. - Dirigez l'antenne vers la station de télévision. - Serrez les étriers à fond. - Les fermures de fixation murales et de cheminée ne sont pas comprises.

Fil de descente

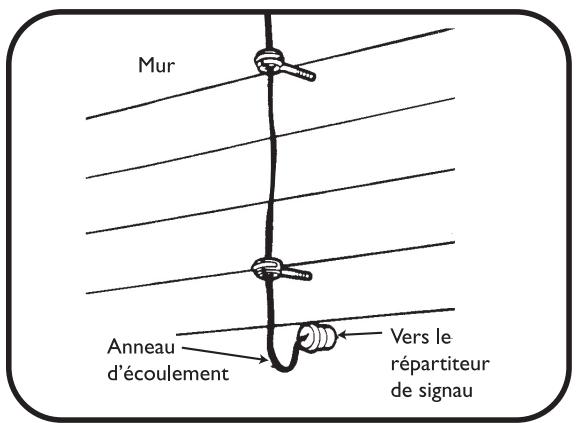

Fixez le fil de descente à la maison à l'aide d'une douille à serrer (type vis). - Serrez les douilles à serrer à l'aide d'une pince une fois le fil installé. - Évitez de courber le fil de descente abruptement. - Formez un anneau d'écoulement à l'endroit où le fil pénètre dans le mur. - Ferrures de fixation murales non incluses. - Les ferrules de fixation, le mât et les douilles à serrer ne sont pas inclus.

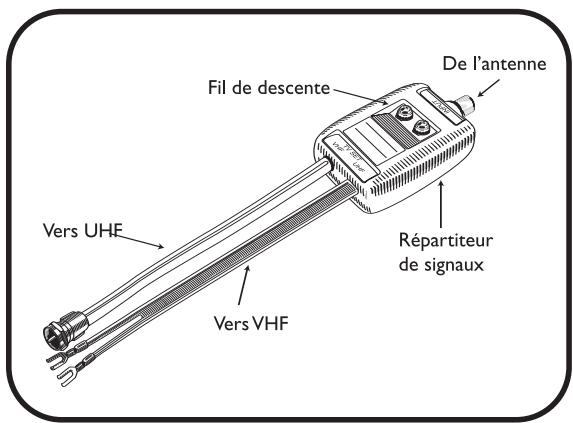

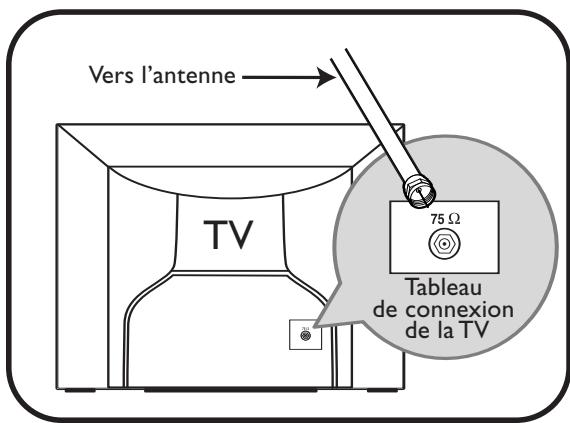

• Raccordez le séparateur de bande aux bornes appropriées du téléviseur. Raccordez le fil de descente de l'antenne au séparateur.

Garantie

bande.

• Une chaîne FM ou un second téléviseur peuvent être rac-cordés à la deuxième sortie du séparateur de bande.

REMARQUE : Le séparateur de bande n'est requis que pour les téléviseurs moins récents dotés d'entrées VHF/UHF. Pour la plupart des téléviseurs récents, rac-cordez simplement le cable de l'antenne à l'entrée « F »
