Tipo de producto	Antena de TV exterior
Marca	PHILIPS
Modelo	SDV9011K
Bandas de recepción	UHF, VHF, FM
Componentes incluidos	Flechas UHF-A/B, flechas VHF-A/B, elementos reflectores, elementos de 46 y 50 pulgadas, tirantes, hilos de puesta en fase, soportes de reflector, soportes de pivote, manijas de bloqueo, tapas terminales, tornillos, arandelas, tuercas, separador de banda, abrazaderas, sillín de antena
Material principal	Metal (acero o aluminio)
Dimensiones (aproximadas)	Longitud de las flechas VHF: 50 pulgadas (1,27 m) y 46 pulgadas (1,17 m); flechas UHF ajustables
Peso	Aproximadamente 2-3 kg (estimado)
Alimentación	Pasiva (no requiere alimentación externa)
Conexión	Cable coaxial de bajada (no incluido), separador de banda para entradas VHF/UHF
Puesta a tierra	Recomendada mediante pararrayos homologado y cable calibre AWG 8 o superior
Instalación	Exterior, sobre mástil o pared, requiere al menos dos personas
Mantenimiento	Limpiar con un paño suave y seco; evitar productos químicos
Condiciones de uso	Temperatura exterior, resistente a la intemperie
Garantía	Garantía del fabricante (consultar el manual para detalles)
Reparabilidad	Piezas de repuesto disponibles a través del fabricante o distribuidores autorizados
Instrucciones de seguridad	No instalar cerca de líneas eléctricas; usar una escalera no metálica; no trabajar con clima húmedo; en caso de contacto, no tocar a la persona

Preguntas frecuentes - SDV9011K PHILIPS

¿Cuáles son los componentes incluidos con la antena PHILIPS SDV9011K?

La antena se entrega con flechas UHF y VHF, elementos reflectores, tirantes, hilos de puesta en fase, soportes, tornillos, tuercas, tapas terminales, un separador de banda y abrazaderas. El cable, el mástil y los herrajes de fijación no están incluidos.

¿Cómo ensamblar la parte UHF de la antena?

Inserte la flecha UHF-A en la flecha UHF-B y fíjela con un tornillo de 1-1/2 pulgada y una arandela de presión. Luego fije los soportes de fijación de los brazos del reflector al conjunto, luego los brazos del reflector de esquina. Asegúrese de que los arcos de rotación estén frente a los elementos UHF.

¿Qué precauciones de seguridad tomar durante la instalación?

Nunca instale cerca de líneas eléctricas. Use una escalera no metálica y la ayuda de dos personas. No trabaje con clima húmedo o tormentoso. Si la antena cae, déjela y aléjese. En caso de contacto con una línea eléctrica, no la toque y llame a un profesional.

¿Es necesario poner a tierra la antena?

Sí, la puesta a tierra es esencial para la seguridad. Use un pararrayos homologado y un cable de puesta a tierra de calibre AWG 8 o superior según las regulaciones locales.

¿Cómo conectar la antena al televisor?

Conecte el cable de bajada de la antena al separador de banda incluido, luego conecte el separador a las entradas VHF/UHF del televisor. Para televisores modernos, simplemente enchufe el cable coaxial a la entrada F.

¿Puedo instalar la antena solo?

No, se recomienda que al menos dos personas instalen la antena de manera segura. El ensamblaje en el suelo debe hacerse antes de izar la antena.

¿Qué tipo de mástil usar?

El mástil no está incluido. Use un mástil robusto adecuado para instalación exterior, de un diámetro compatible con las abrazaderas suministradas. Las abrazaderas deben fijarse firmemente.

¿Cómo mantener la antena?

Limpie regularmente la antena con un paño suave y seco para eliminar el polvo y los residuos. Evite limpiadores agresivos que puedan dañar el recubrimiento.

¿Qué hacer en caso de mala recepción?

Verifique la orientación de la antena hacia el repetidor más cercano, asegúrese de que las conexiones estén bien apretadas y que el cable coaxial no esté dañado. Ajuste la altura o el ángulo si es necesario.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto se pueden pedir al fabricante PHILIPS o a distribuidores autorizados. Comuníquese con el servicio al cliente para referencias y disponibilidad.

MANUAL DE USUARIO SDV9011K PHILIPS

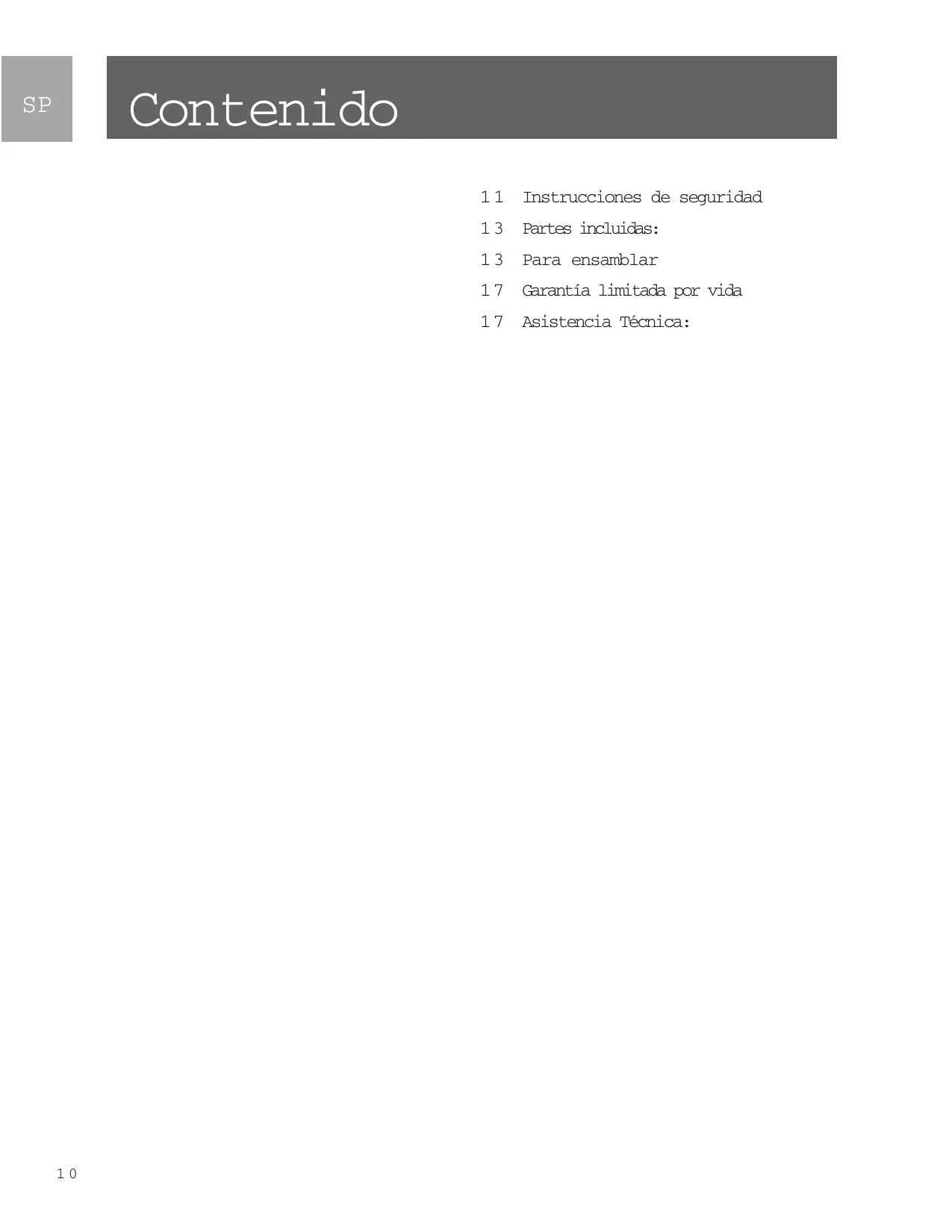

11 Instrucciones de seguridad 13 Partes incluidas: 13 Para ensamblar 17 Garantía limitada por vida 17 Asistencia Técnica:

Instrucciones de seguridad

ADVERTENCIA: LA INSTALACIÓN DE ESTE PRODUCTO CERCA DE LÍNEAS DE ENERGÍA ELÉCTRICA ES PELIGROSA. PARA SU SEGURIDAD, MANTENGA LA ESCALERA Y LA ANTENA ALEJADAS DE LAS LÍNEAS DE ENERGÍA ELÉCTRICA. EL CONTACTO CON ELLAS PUEDE SER CAUSA DE MUERTE.

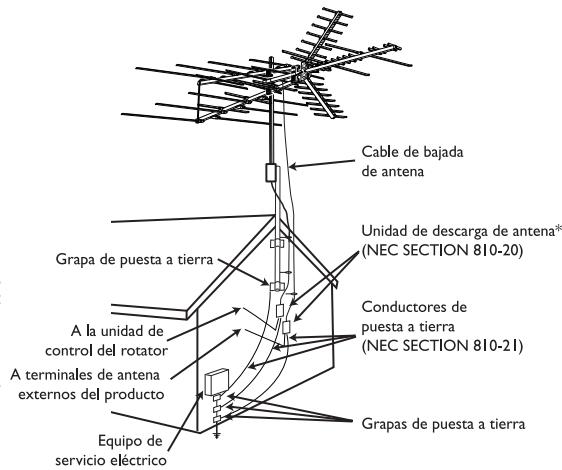

Código de Electricidad Nacional - NEC

• La unidad de descarga de antena no es necesaria si los conductores de derivación se encuentran bajo una cobertura metálica continua que está conectada a tierra correctamente.

IMPORTANTE LEER ANTES DE LA INSTALACIÓN

Conexión a tierra de la antena y advertencia de seguridad

1. Las antenas exteriores y los conductores de derivación de la antena a un edificio no deben cruzarse sobre los conductores abiertos de luz eléctrica ni sobre circuitos de corriente. Deben mantenerse alejados de todos los circuitos para evitar la posibilidad de un contacto accidental.
2. Cada conductor de un derivador desde una antena exterior debe conectarse con una unidad de descarga de antena. Las unidades de descarga de la antena (o interceptor de rayos) deben colocarse fuera del edificio o dentro del edificio entre el punto de entrada del derivador y la TV, y lo más cerca posible de la entrada de los conductores al edificio.

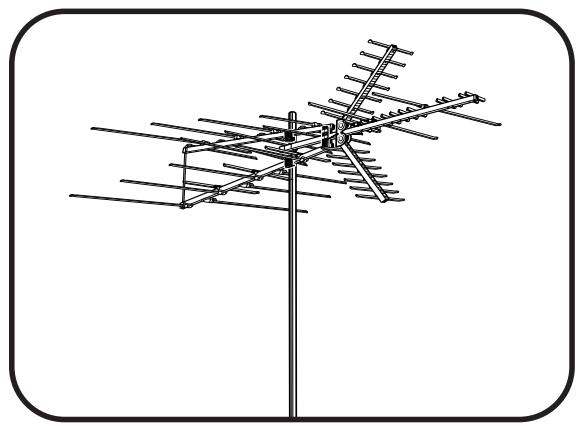

Notas de seguridad importantes

Si no se siente capaz o piensa que no es competente para instalar esta antena, recomendamos que solicite asistencia a un instalador de antenas profesional calificado. Lea las instrucciones para este dispositivo cuidadosamente antes de proceder a la instalación.

La instalación o desmontaje de cualquier antena cerca de líneas de corriente eléctrica es peligrosa. Cada año mueren o resultan heridas cientos de personas al intentar instalar o realizar el servicio de antenas. Por su seguridad y para instalar correctamente la antena, lea y siga todas las precauciones de seguridad.

Para elegir el sitio de instalación, tenga en cuenta la seguridad además del rendimiento. Todas las líneas de corriente eléctrica, cables y líneas telefónicas se parecen. Por seguridad, asuma que CUALQUIER cable aéreo pueda provocarle la muerte. No coloque la antena donde exista la posibilidad de que caiga sobre o entre en contacto con un cable de corriente. Si tiene dudas, comuníquese con su empresa de electricidad. Permítales que examinen el lugar.

Las antenas exteriores deben conectarse a tierra con un interceptor de rayos aprobado. Pueden aplicarse los códigos locales. Usar un cable de tierra 8 AWG o mayor.

La instalación de su antena puede estar sujeta a restricciones de altura u otras restricciones, dependiendo de su proximidad con un aeropuerto o de las normas locales.

Tómese el tiempo necesario para planificar el procedimiento de instalación. Realice todo el trabajo de montaje de la antena en la tierra. Levante la antena completa cuando del montaje.

NO realice el trabajo un día lluvioso, ventoso o que está nevando, o si se está aproximando una tormenta eléctrica. NO utilice una escalera de metal.

Si el montaje de la antena comienza a caerse, aléjese y déjelo caer. Recuerde que el soporte vertical de la antena y el cable son excelentes conductores de la corriente eléctrica.

IMPORTANTE LEER ANTES DE LA INSTALACIÓN

No instale la antena usted solo. Asegúrese de atar con otras dos personas que colaboren con usted.

Si cualquier parte de la antena entra en contacto con una línea de corriente . . . NO LA TOQUE NI INTENTE QUITARLA USTED MISMO. Comuníquese de inmediato con la compañía de electricidad local. Ellos se encargarán de quitarla.

Si ocurre un accidente eléctrico . . . NO TOQUE A LA PERSONA EN CONTACTO CON EL CABLE DE CORRIENTE, o usted también puede resultar electrocutado. Use una tabla, palo o caña SECOS para empujar o tirar de la víctima para alejarla de los cables de corriente y la antena. Una vez que la persona está alejada, examínela. Si ha dejado de respirar, adminístrele de inmediato el procedimiento de resucitación cardiopulmonar (CPR, por su sigla en inglés) y permanezca con ella. Haga que alguien llame a la asistencia médica.

Partes incluidas: de la

Instale los cables de la antena a una altura suficiente como para que las personas no entren en contacto con ellos al caminar.

No instale el o los cables de la antena sobre o por debajo de las líneas de los servicios públicos.

Nota: Para la instalación final y la conexión de la antena pueda necesitarse herramientas adicionales. Antes de comenzar el montaje, lea atentamente las instrucciones para determinar sus requerimientos.

Se incluyen las siguientes partes:

a Soporte UHF - A 2 b. Soporte UHF - B 2 c. Soporte VHF - A 1 d Soporte VHF - B 2 e Elementos de reflector 2 f Elemento 46" 2 g. Elemento 50" 2 h Puntal de tubería 2 j Cable de ajuste de fases 2 k Soportes del reflector 2 l Soportes del pivote 4 n Soportes de bloqueo 4 p. Tapones terminales 8 Tomillos (1-3/4") 5 r Tomillos (1-1/2") 10 s Tomillos (3/4") 2 t Arandelas de presión / Arandelas 6, 4

Para ensamblar

Tuercas de fijación 17

v. Tuercas 6 w. Separador de bandas 1 x Perno en U. 3 y. Cruceta (para montaje de perno en U) .... 3 z Carro de antena 1

• Las cantidades indicadas incluyen artículos que posiblemente ya estén colocados en la antena.

NOTA: No se incluye el cable, el soporte vertical ni los soportes de montaje.

Montaje de la parte UHF

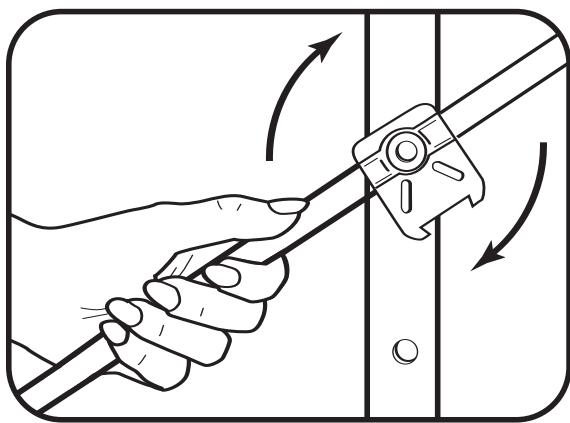

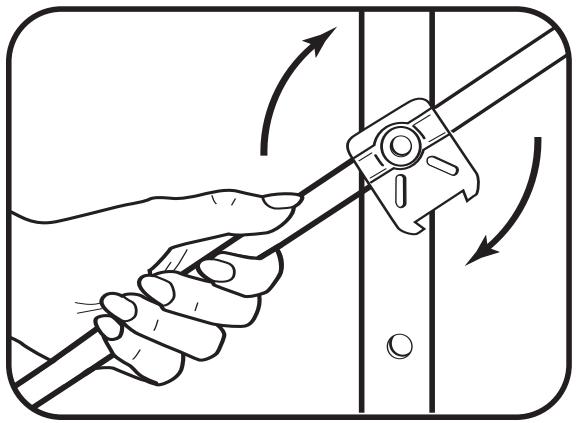

• Rotar las varillas de elementos del reflector hasta colocarlas en su lugar. NOTA: Al rotar las varillas, colocarlas cerca del pivote y liberar la presión del resorte en los retenes de los soportes del pivote. No aplicar demasiada presión a las varillas de elementos del reflector.

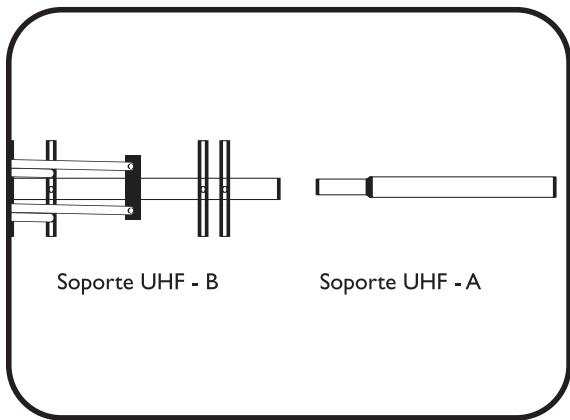

• Insertar el soporte UHF - A en el soporte UHF - B y asegurarlo utilizando un TORNILLO de 1-1/2" y la arandela de presión.

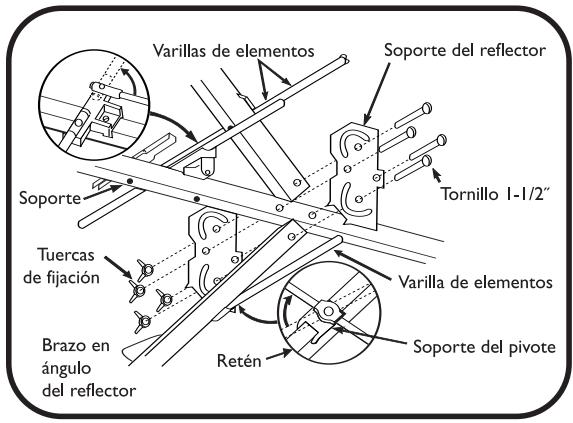

• Incorporar los soportes de montaje del brazo del reflector al soporte UHF armado (paso previo) usando dos tornillos de 1-1/2" y tuercas de fijación. Asegurar de que los arcos de rotación de los soportes de montaje del brazo del reflector enfrenten a los elementos del soporte UHF.
• Incorporar los brazos en ángulo del reflector a los soportes de montaje del brazo del reflector deslizando los brazos del reflector entre los soportes de montaje. Asegurar ese montaje con tornillo de 1-1/2" y tuercas de fijación. Para asegurar completamente los brazos del reflector, presionar en dirección a las lengüetas de bloqueo y ajustar los tornillos.

Montaje de la parte VHF

• Rotar las varillas de elementos del reflector en el soporte VHF - A y el soporte VHF - B hasta colocarlas en su lugar. NOTA: Al rotar las varillas, colocarlas cerca del

pivote y liberar la presión del resorte en los retenes de los soportes del pivote. No aplicar demasiada presión a las varillas de elementos del reflector.

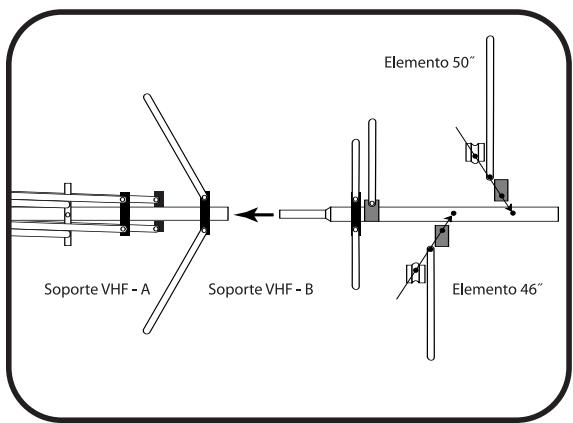

• Incorporar un elemento de 46" en el orificio A del soporte VHF - B.
• Incorporar un elemento de 50" en el soporte VHF - B. Repetir cada paso con el segundo soporte para el soporte VHF - B.
• Insertar el soporte VHF - B en el soporte VHF - A y asegurarlo utilizando un tornillo de 1 - 1/2 y arandelas de presión. Repetir los pasos para el segundo soporte.

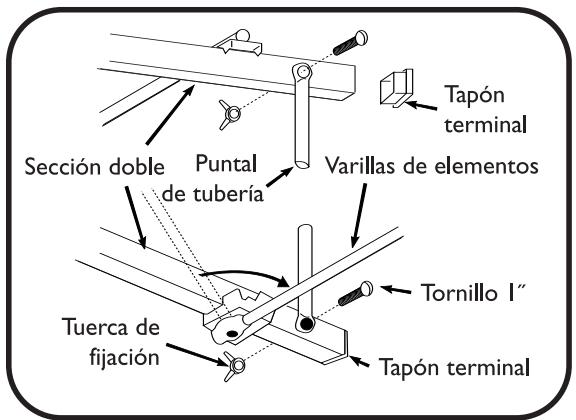

• Incorporar el puntal de tubería al soporte VHF trasero con tornillos de 1 - 1/2'' y tuercas de fijación.
• Deslizar el soporte UHF a través de la ranura central del bloque del soporte VHF hasta que el orificio A del soporte UHF quede alineado con el orificio B del soporte VHF. Asegurar con tornillo de 1 - 1/2° y tuerca de fijación.

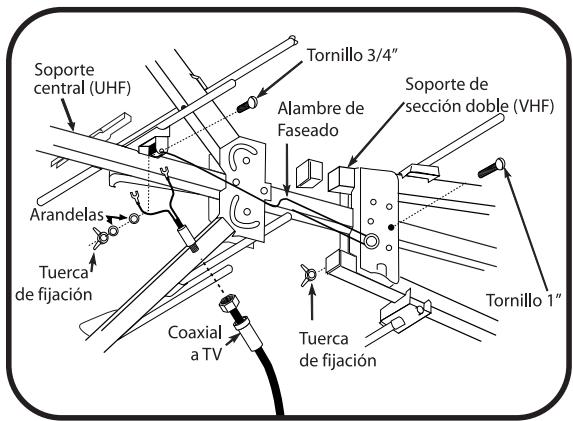

• Incorporar el cable de ajuste de fases y el cable de derivación en la antena UHF usando tornillos de 3/4'', arandelas y tuercas de fijación.
• Insertar los tapones terminales en los extremos de todos los soportes.

Montaje del soporte vertical (no se incluye el soporte vertical)

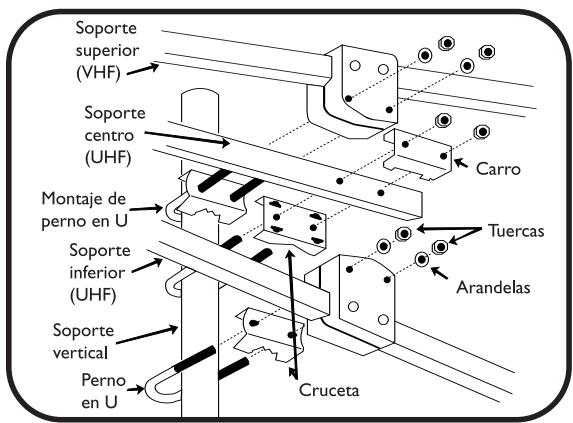

• Armar los pernos en U con las crucetas.
• Usar el carro en el centro del soporte.
• Armar las unidades de los pernos en U con la antena de modo que queden flojas.
• Insertar el soporte vertical a través de los pernos en U.
• Ajustar los pernos en U. Todos los pernos en U deben quedar en un lugar del soporte vertical.
• Incorporar el separador del soporte vertical al soporte vertical.
• Insertar el cable en el separador y ajustar con alicate.
• Los cables de corriente deben estar lo más lejos posible.

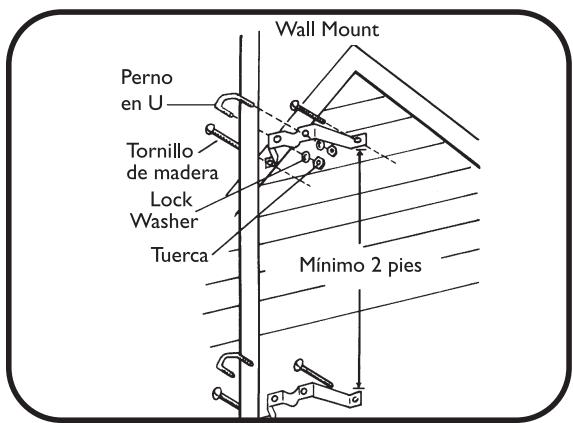

• Armar los pernos en U en los soportes montados de pared con arandelas de presión y tuercas.
• Asegurar los soportes montados a la pared con TORNILLOS de madera.
• Colocar los soportes montados con una separación de al menos dos pies.
• Insertar el soporte vertical con la antena armada a través de los pernos en U.
• Colocar la antena de frente hacia la estación de TV.
• Ajustar los pernos en U.
• No se incluyen soportes montados de pared ni soportes montados de chimenea.

Cable de derivación

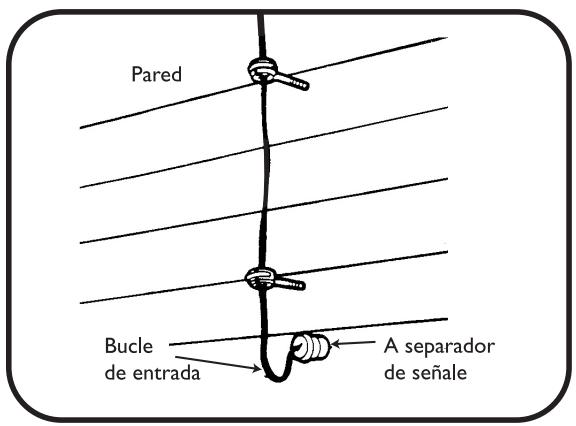

• Incorporar el cable de derivación a la casa con separadores de tipo tornillo.
• Ajustar los separadores con alicate después de que esté instalado el cable.
• Evitar dobleces muy marcados en el cable de derivación.
• Formar un bucle cuando el cable penetra en la pared.
• No se incluyen los soportes montados de pared.
• No se incluyen los soportes montados, el soporte vertical ni los separadores.

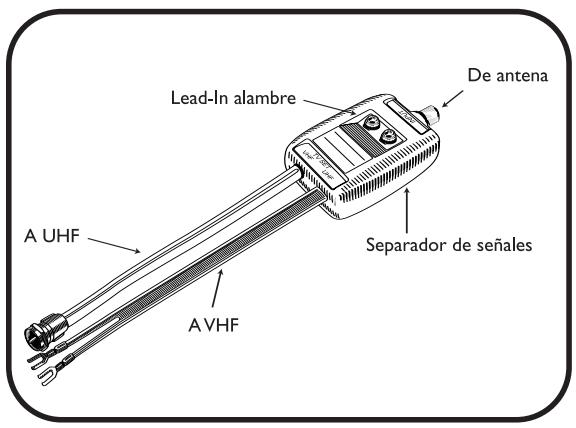

Separador de bandas.

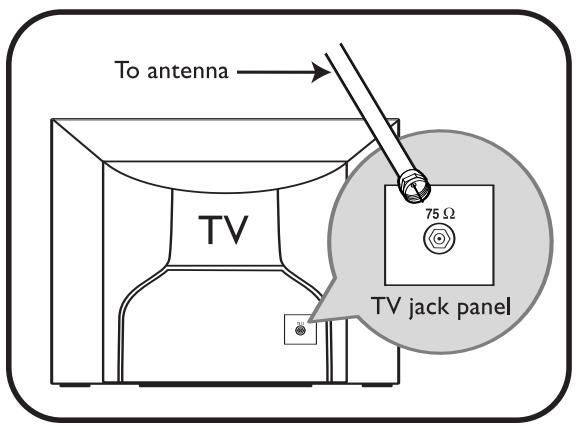

• Incorporar el separador de bandas a las terminales apropiadas en el aparato de TV.
• Incorporar el cable de derivación de la antena al separador de bandas.

Garantía limitada de por vida.

• Puede incorporarse un equipo de FM o un segundo aparato de TV a la segunda salida del separador de bandas.

NOTA: El separador de bandas solo es necesario para aparatos de TV antiguos con entradas VHF/UHF separadas. En los aparatos más nuevos, simplemente conectar el cable de la antena en la entrada "F".

Asistencia Técnica:

Garantía limitada de por vida.

El fabricante garantiza que este producto carece de defectos de material, manufactura o armado, bajo uso normal y de acuerdo con las especificaciones y advertencias, durante el tiempo que este sea de su propiedad. Esta garantía cubre únicamente al comprador original del producto y no es transferible. Los productos defectuosos deben ser devueltos al comercio vendedor, junto con la prueba de compra que indique la fecha, para su reparación o reposición. NO EXISTEN OTRAS GARANTÍAS EXPLÍCITAS. No se aceptan reclamos por daños incidentales e indirectos, de acuerdo a lo permitido por la ley. Esta garantía le otorga derechos legales específicos, y usted pueda tener otros derechos que pueda variar de estado a estado.

Wire selection guide / Guía de selección de cables.

El cable coaxial de 75 ohm es el tipo de cable de transmisión utilizado para el servicio de TV cable o satelital en su hogar. No es afectado por la humedad o el contacto con metal (caños que gotean, aluminio, etc.) El cable coaxial tiene una vida útil mucho mayor que el cable bifilar plano de 300 ohm. Además, el cable coaxial está diseñado para una pérdida mínima en extensiones más largas y está cubierto para rechazar cualquier interferencia. Todos los televisores y aparatos de video fabricados actualmente están equipados con conexiones directas para cable coaxial de 75 ohm.

Philips recomienda el uso de cable coaxial de 75 Ohm RG-6 o RG-6 con blindaje cuádruple (mejor calidad con menores pérdidas y mayor rechazo de interferencia) en la instalación de su antena de TV. Nuestro cable coaxial ha sido diseñado y fabricado para brindarle el mejor rendimiento posible para su TV, VCR y sistemas de audio o home theater.

Los separadores y transformadores necesarios para la mayoría de las instalaciones normales con cable coaxial se incluyen en este paquete de instalación de antena. El cable coaxial Philips está disponible en forma independiente y se presenta en paquetes con longitudes apropiadas.

El cable bifilar plano de 300 ohm es un cable plano de 2 conductores que se conecta a los componentes con conectores tipo lengüeta de pala. Debe mantenerse alejado del contacto con el soporte vertical de la antena, los canalones, el recubrimiento o cualquier objeto de metal.

Los separadores necesarios para la mayoría de las instalaciones normales se incluyen en este paquete de instalación de antena. El cable bifilar plano Philips está disponible en forma independiente y se presenta en paquetes con longitudes apropiadas.

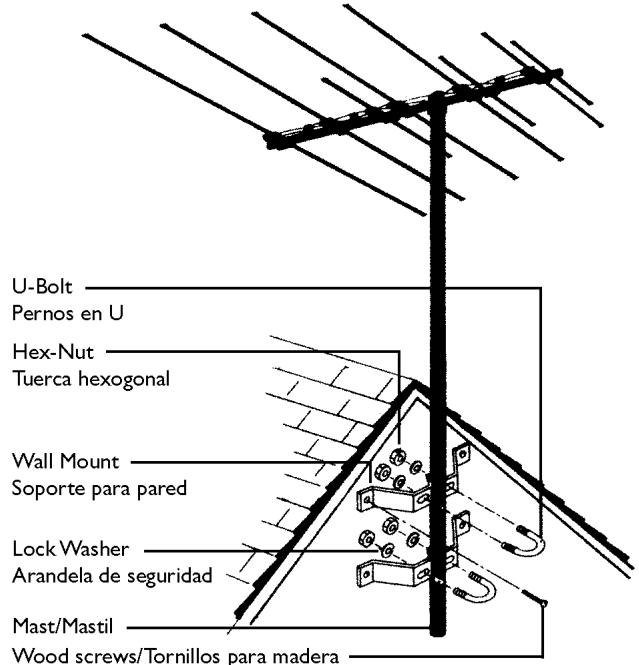

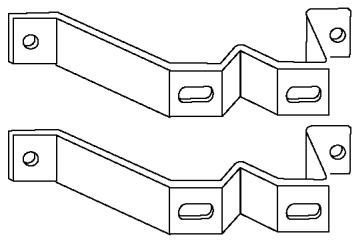

Kit de montaje en pared

Función:

El juego está compuesto de:

Tuercas hexagonales de 1/4"

Arandelas de seguridad

Función:

1. Coloque los pernos en U en los soportes de pared (como se muestra) con arandelas de seguridad y tuercas hexagonales, pero sin apretar estas. 2. Fije los soportes a la pared con tornillos para poder, asegurándose de que los soportes queden a 2 pies de distancia entre sí y verticalmente alineados. 3. Inserte el mástil ya unido a la antena por los dos pernos en U y verifique que el mástil quede vertical. Apriete las tuercas firmemente.
