Type de produit	Lecteur CD portable avec radio et platine cassette
Marque	PHILIPS
Modèle	AZ1010
Alimentation	Secteur (220-240 V) ou 6 piles R20/UM-1/D (alcalines de préférence)
Sources audio	CD, Cassette, Radio FM/MW
Fonctions CD	Lecture, pause, saut, recherche, modes Shuffle, Repeat, Repeat All, programmation jusqu'à 20 morceaux
Radio	Bandes FM et MW, syntonisation manuelle, antenne télescopique pour FM
Platine cassette	Lecture, enregistrement, rebobinage, pause, arrêt automatique en fin de bande
Enregistrement	Depuis CD (Synchro Start) ou radio, niveau automatique
Amélioration sonore	DBB (Dynamic Bass Boost), réglage de volume
Prise écouteurs	Jack 3.5 mm (désactive les haut-parleurs)
Affichage	Numérique (numéro de morceau, mode de lecture, etc.)
Entretien	Chiffon doux non pelucheux, nettoyage des têtes cassette toutes les 50 heures
Sécurité	Ne pas ouvrir ni réparer soi-même, respecter la tension secteur
Recyclage	Emballage et piles conformes aux réglementations locales

FOIRE AUX QUESTIONS - AZ1010 PHILIPS

Comment alimenter l'appareil AZ1010 ?

L'appareil peut être alimenté de deux manières : par le secteur (220-240 V) en branchant le cordon d'alimentation fourni, ou par 6 piles de type R20/UM-1/D (alcalines de préférence) insérées dans le compartiment prévu à cet effet. Lorsque l'appareil est branché sur secteur, l'alimentation par piles est automatiquement désactivée.

Que faire si l'affichage du lecteur CD indique 'no' ou 'E' ?

L'affichage 'no' ou 'E' signifie que le CD ne peut pas être lu. Les causes possibles sont : un CD rayé ou sale (nettoyez-le avec un chiffon doux du centre vers l'extérieur), un CD placé à l'envers (face imprimée vers le haut), ou l'absence de CD. Si la lentille est embuée, attendez que l'humidité s'évapore.

Comment améliorer la réception radio FM ?

Pour la réception FM, déployez complètement l'antenne télescopique et orientez-la en la tournant et en l'inclinant pour un signal optimal. Si le signal est trop puissant (émetteur proche), réduisez la longueur de l'antenne. Éloignez l'appareil d'autres équipements électriques comme les téléviseurs ou ordinateurs qui peuvent provoquer des interférences.

Comment programmer une liste de morceaux sur un CD ?

La lecture du CD étant arrêtée, sélectionnez le morceau souhaité avec les touches << ou >>, puis appuyez sur CD MODE pour le mémoriser. Répétez l'opération pour chaque morceau (20 maximum). Pour vérifier la programmation, maintenez CD MODE enfoncé plus d'une seconde. Pour démarrer la lecture programmée, appuyez sur PLAY. Pour effacer le programme, appuyez sur CD MODE en position d'arrêt.

Que faire si l'enregistrement ne fonctionne pas ?

Vérifiez que la cassette n'est pas protégée contre l'effacement : la languette en plastique sur la tranche de la cassette doit être intacte. Si elle est cassée, obstruez l'orifice avec un morceau de ruban adhésif. Assurez-vous d'utiliser une cassette vierge de type NORMAL (IEC I), car les types CHROME ou METAL ne sont pas compatibles avec l'enregistrement sur cet appareil.

Comment nettoyer les têtes de la platine cassette ?

Toutes les 50 heures d'utilisation environ, nettoyez les têtes (C), les cabestans (B) et les galets presseurs (A) avec un coton-tige légèrement humecté d'alcool ou d'un liquide de nettoyage pour têtes magnétiques. Pour accéder aux galets, appuyez sur PLAY ; pour les cabestans et les têtes, appuyez sur PAUSE. Vous pouvez aussi utiliser une cassette de nettoyage pour les têtes.

Comment utiliser la fonction DBB (Dynamic Bass Boost) ?

Pour activer l'amplification des basses, appuyez sur la touche DBB située sur le panneau avant. Vous pouvez également améliorer les basses en plaçant l'appareil contre un mur ou une étagère. Attention à ne pas obstruer les fentes d'aération.

Pourquoi n'y a-t-il aucun son ou l'appareil semble hors tension ?

Plusieurs causes possibles : le volume est réglé au minimum (tournez le bouton VOLUME), des écouteurs sont branchés (débranchez-les), le cordon d'alimentation est mal connecté, les piles sont usées ou mal installées, ou vous tentez de passer du secteur aux piles sans retirer la fiche (retirez la fiche de la prise AC MAINS).

Comment effectuer un enregistrement synchro depuis un CD ?

Sélectionnez la source CD avec le commutateur POWER, insérez un CD et programmez éventuellement les morceaux. Ouvrez le compartiment cassette avec STOP-OPEN, insérez une cassette vierge non protégée, puis appuyez sur RECORD. La lecture du CD ou du programme démarre automatiquement. Pour interrompre, utilisez PAUSE ; pour arrêter, appuyez sur STOP-OPEN.

Comment passer de l'alimentation secteur aux piles ?

Pour utiliser l'appareil sur piles, débranchez d'abord le cordon d'alimentation de la prise secteur et de l'appareil (retirez la fiche de la prise AC MAINS). Insérez 6 piles R20/UM-1/D (alcalines) dans le compartiment à piles. L'alimentation secteur désactive automatiquement les piles, donc assurez-vous que l'appareil n'est plus branché.

MODE D'EMPLOI AZ1010 PHILIPS

Manuel d'utilisation

Odyiec xnpoeewc

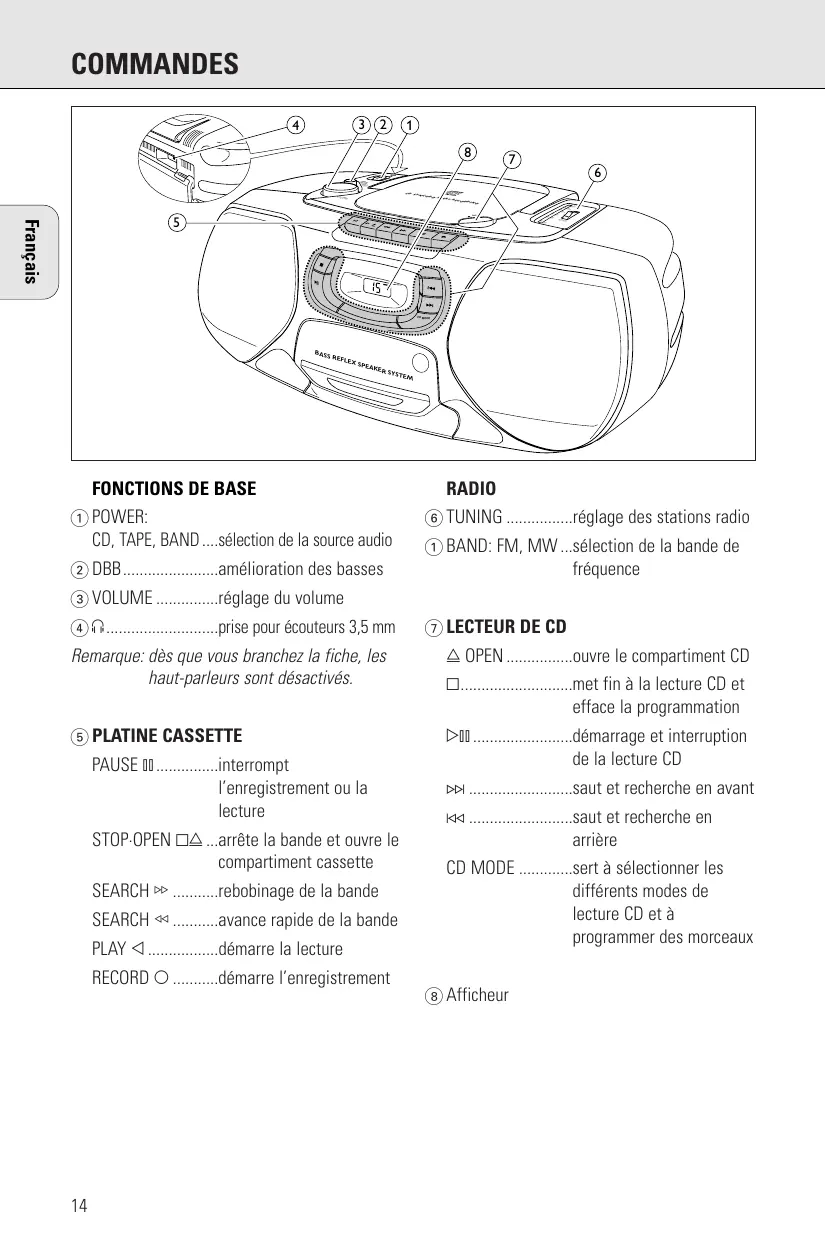

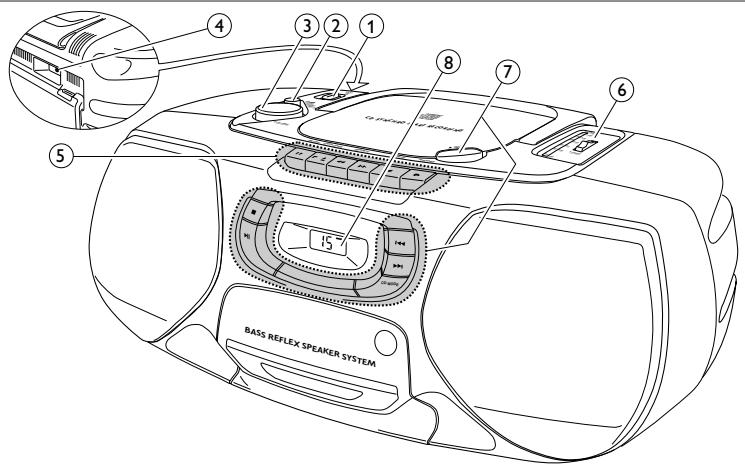

① POWER : CD, TAPE, BAND... sélection de la source audio. ② DBB... amélioration des basses. ③ VOLUME... réglage du volume. ④ ... prise pour écouteurs 3,5 mm.

Remarque : dès que vous branchez la fiche, les haut-parleurs sont désactivés.

⑤ PLATINE CASSETTE

PAUSE interrompue

L'enregistrement ou la

lecture

STOP-OPEN : arrête la bande et ouvre le

SEARCH : rebobinage de la bande

SEARCH avance rapide de la bande

PLAY .......... démarre la lecture

RECORD ........ démarre l'enregistrement

Radio

⑥ TUNING : réglage des stations radio. ① BAND : FM, MW... sélection de la bande de fréquence.

⑦ LECTEUR DE CD

OPEN : ouvre le compartiment CD, met fin à la lecture CD et efface la programmation. ▶/▌ : démarrage et interruption de la lecture CD. ►► : saut et recherche en avant. ◄◄ : saut et recherche en arrière.

CD MODE......... sert à sélectionner les différents modes de lecture CD et à programmer des morceaux.

⑧ Afficheur

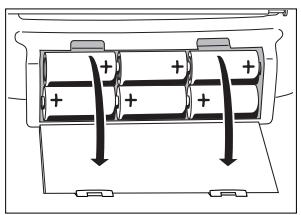

Piles (en option)

Ouvrez le compartiment à piles de l'appareil et insérez 6 piles de type R20, UM-1 ou D (alcalines de préférence).

Retirez les piles lorsqu'elles sont usées ou si l'appareil doit rester inutilisé pendant une période prolongée.

Les piles contiennent des substances chimiques et doivent donc être traitées comme des déchets spéciaux.

Secteur

1. Vérifiez que la tension secteur figurant sur la plaque signalétique correspond bien à votre tension secteur locale. Dans le cas contraire, consultez votre revendeur ou votre service après-vente. La plaque signalétique se trouve à la base de l'appareil. 2. Si l'appareil est équipé d'un sélecteur de tension VOLTAGE (A), réglez ce sélecteur sur la tension locale. 3. Raccordez le cordon d'alimentation à et à la prise de courant. L'alimentation est ainsi établie. Le cordon d'alimentation se trouve à l'intérieur du compartiment à piles.

L'alimentation sur piles est désactivée lorsque l'appareil est raccordé au secteur. Pour passer à l'alimentation sur piles, retirez la fiche de .

Pour déconnecter complètement l'appareil du secteur de courant.

Informations relatives à l'environnement

Tous les matériaux d'emballage superflus ont été supprimés. Nous avons fait de notre mieux pour que l'emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansé (matériel tampon), polyéthylène (sachets, panneau de protection en mousse).

Votre appareil est composé de matériaux pouvant être recyclés s'il est démonté par une firme spécialisée. Veuillez observer les règlements locaux lorsque vous vous débarrassez des matériaux d'emballage, des piles usagées et de votre ancien appareil.

Mise en marche et arrêt

Réglez sur la source audio voulue : CD, TAPE ou BAND (pour la radio).

L'appareil est arrêté lorsque est en position OFF et que les touches des deux platines cassettes sont relâchées.

Remarque : si vous utilisez des piles, arrêtez la chaîne après usage pour éviter une consommation inutile.

Réglage du volume et du son

Réglez le volume au moyen du régulateur VOLUME.

Augmentez ou réduisez le niveau des basses en appuyant sur DBB.

Le niveau des basses peut également être accentué en plaçant la chaîne contre un mur ou une étagère. Ne couvrez pas les fentes d'aération et laissez suffisamment d'espace autour de la chaîne pour permettre à l'air de circuler.

Radio - réglage des stations

1. Réglez le commutateur coulissant POWER sur FM ou MW pour sélectionner la bande de fréquence désirée. 2. Réglez la station radio voulue au moyen du bouton TUNING.

Améliorer la réception radio

Pour la réception FM, déployez l'antenne télescopique. Pour améliorer le signal, tournez et inclinez l'antenne. Réduisez sa longueur si le signal est trop puissant (émetteur très proche).

Pour la réception MW, orientez l'antenne intégrée en tournant l'appareil tout entier. L'antenne télescopique n'est pas nécessaire.

Pour lire un CD

1. Réglez le commutateur coulissant POWER sur CD. 2. Appuyez sur OPEN pour ouvrir le compartiment. 3. Introduisez un CD audio (face imprimée vers le haut) et refermez le compartiment.

→ Le lecteur de CD se met en marche et balaye la liste du contenu du CD, puis s'arrête. Affichage

4 Appuyez sur la touche pour démarrer la lecture du CD. Affichage : numéro du morceau en cours. 5 Appuyez sur la touche pour mettre fin à la lecture. Affichage

Vous pouvez interrompre la lecture CD en appuyant sur la touche et la reprendre en appuyant à nouveau sur cette touche.

→ Affichage : numéro du morceau en cours (clignote).

Remarque : la lecture du CD sera également arrêtée :

- si vous ouvrez le compartiment, - lorsque la fin du CD est atteinte, ou - lorsque vous modifiez la position du commutateur coulissant POWER.

Si vous faites une erreur lors de l'utilisation du lecteur de CD ou que le lecteur est incapable de lire l E ou 0 (voir "RECHERCHE DE PANNES").

Si vous appuyez sur une touche alors que le compartiment ne contient pas d "n".

Sélection d'un autre morceau

Appuyez brièvement sur la touche « < » ou « > » à une ou plusieurs reprises pour sauter au début du morceau en cours ou d'un morceau précédent ou suivant.

Pendant la lecture CD :

La lecture continue automatiquement avec le morceau suivant.

Si la lecture CD est arrêtée :

Appuyez sur pour démarrer la lecture CD.

→ Affichage : numéro du morceau sélectionné.

Recherche d'un passage en cours de lecture CD

1. Maintenez la touche « » ou « » appuyée pour chercher un passage donné en avant ou en arrière. La lecture CD se poursuit à faible volume. 2. Relâchez la touche lorsque vous avez atteint le passage souhaité.

Remarque : dans les différents modes CD ou en lecture programmée, la recherche n'est possible qu'au sein du morceau donné.

CD Mode: Shuffle et Repeat

Pendant la lecture CD, appuyez à plusieurs reprises sur CD MODE pour afficher les différents modes de lecture.

→ SHUFFLE : tous les morceaux du CD (ou du programme) sont joués dans un ordre aléatoire. → SHUFFLE REPEAT ALL : tous les morceaux du CD (ou du programme) sont joués de manière répétée dans un ordre aléatoire. → REPEAT : lecture répétée du morceau en cours. → REPEAT ALL : lecture répétée de la totalité du CD (ou du programme).

Au bout de deux secondes d'affichage clignotant, la lecture CD démarre selon le mode choisi. Pour revenir à la lecture CD normale, appuyez sur CD MODE jusqu'à ce que les indications disparaissent de l'affichage.

CD Mode : programmation des morceaux

Vous pouvez sélectionner une série de morceaux et les enregistrer en mémoire dans l'ordre voulu. Vous pouvez programmer un morceau quelconque plus d'une fois. La mémoire peut enregistrer 20 morceaux au maximum.

1. La lecture CD étant arrêtée, sélectionnez le morceau voulu avec << ou >>. 2. Dès que le numéro du morceau voulu s'affiche, appuyez sur CD MODE pour enregistrer le morceau en mémoire.

L'affichage indique PROGRAM. F s'allume brièvement, après quoi le numéro du morceau mémorisé s'affiche.

3. Sélectionnez et mémorisez de la même manière tous les morceaux voulus. 4. Vous pouvez vérifier votre programmation en maintenant la touche CD MODE appuyée pendant plus d'une seconde.

L'affichage indique dans l'ordre tous les numéros de morceaux en mémoire.

Si vous tentez d'enregistrer plus de 20 morceaux, l'affichage indique FULL.

Lecture programme

Appuyez sur pour démarrer la lecture du programme.

Effacer la programmation

En position d'arrêt, appuyez sur PROGRAM.

→ Le voyant s'allume brièvement sur l'affichage, PROGRAM disparaît et votre programmation est effacée.

Remarque : le programme sera également effacé :

• si vous coupez l'alimentation électrique,
• si vous ouvrez le compartiment CD ou
• lorsque vous modifiez la position du commutateur coulissant POWER.

Lecture d'une cassette

1. Amenez le commutateur coulissant POWER en position TAPE. 2. Appuyez sur STOP-OPEN □△ pour ouvrir le compartiment cassette. 3. Introduisez une cassette enregistrée, face ouverte vers le haut, et refermez le compartiment. 4. Appuyez sur PLAY ► pour démarrer la lecture. 5. Appuyez sur les touches ►► ou ◄◄ pour le rebobinage rapide ou le bobinage de la bande. 6. Pour arrêter la bande, appuyez sur STOP-OPEN □△.

Remarque : ces touches se relâchent en fin de bande.

Généralités sur l'enregistrement

L'enregistrement est autorisé dans la mesure où il n'empiète pas sur les droits d'auteur ou autres droits de tiers.

Pour l'enregistrement sur cet appareil, nous vous recommandons d'utiliser des cassettes de type NORMAL (type IEC I). La platine n'est pas prévue pour l'enregistrement de cassettes de type CHROME (type IEC II) ou METAL (type IEC IV).

Le niveau d'enregistrement se règle automatiquement. Les régulateurs VOLUME et DBB restent sans effet sur l'enregistrement.

Tout à fait au début et à la fin de la bande, il n'y a pas d'enregistrement pendant 7 secondes, le temps pour la bande amorce de défiler par les têtes d'enregistrement.

Protection des bandes contre un effacement involontaire

La face à protéger de la cassette étant dirigée vers vous, faites sauter la languette de gauche. L'enregistrement sur cette face est ainsi devenu impossible.

Pour pouvoir enregistrer à nouveau sur cette face de la cassette, obstruez l'orifice au moyen d'un morceau de ruban adhésif.

Enregistrement depuis le lecteur de CD - CD synchro start

1. Réglez le commutateur coulissant POWER sur CD. 2. Introduisez un CD et programmez éventuellement les morceaux voulus. 3. Appuyez sur la touche STOP-OPEN □△ pour ouvrir le compartiment cassette. 4. Introduisez une cassette vierge non protégée et fermez le compartiment cassette. 5. Appuyez sur RECORD O pour démarrer l'enregistrement. → La lecture du CD ou du programme démarre automatiquement. 6. Pour une brève interruption, appuyez sur PAUSE. Appuyez à nouveau sur PAUSE pour reprendre l'enregistrement. 7. Pour mettre fin à l'enregistrement, appuyez sur STOP-OPEN □△.

Remarque : l'enregistrement peut être démarré à partir de différentes positions :

- Si le lecteur de CD est en mode pause, l'enregistrement démarrera à partir de cette position précise (utilisez ). - Si le lecteur de CD est à l'arrêt, l'enregistrement démarrera au début du CD ou du programme.

Enregistrement à partir de la radio

1. Réglez la station radio voulue (voir "RADIO"). 2. Appuyez sur la touche STOP-OPEN □△ pour ouvrir le compartiment cassette. 3. Introduisez une cassette vierge non protégée et fermez le compartiment cassette. 4. Appuyez sur RECORD ● pour démarrer l'enregistrement. 5. Pour une brève interruption, appuyez sur PAUSE. Appuyez à nouveau sur PAUSE pour reprendre l'enregistrement. 6. Pour mettre fin à l'enregistrement, appuyez sur STOP-OPEN □△.

Entretien général

Évitez d'exposer l'appareil, les piles, les CD ou les cassettes à l'humidité, à la pluie ou à une chaleur excessive (chauffage ou exposition directe au soleil).

Les éléments mécaniques de l'appareil sont dotés de paliers autolubrifiants qui n'ont pas besoin d'être huilés ou lubrifiés.

Vous pouvez nettoyer l'appareil avec un chiffon doux légèrement humide, ne peluchant pas. N'utilisez pas de produits de nettoyage, qui pourraient avoir un effet corrosif.

Entretien des platines cassettes

Pour assurer une belle qualité d'enregistrement et de lecture, nettoyez les éléments A, B et C toutes les 50 heures de service environ. Utilisez un coton-tige légèrement humecté d'alcool ou d'un liquide de nettoyage pour têtes magnétiques.

Appuyez sur PLAY et nettoyez les galets presseurs en caoutchouc (A).

Appuyez sur PAUSE et nettoyez les cabestans (B) et les têtes (C).

Remarque : les têtes (C) peuvent également être nettoyées en faisant passer une fois une cassette de nettoyage.

Lecteur de CD et manipulation des CD

Ne touchez jamais la lentille du lecteur de CD. Laissez toujours le couvercle fermé pour éviter le dépôt de poussière sur la lentille.

La lentille peut s'embuer si elle passe soudainement d'un milieu froid à un milieu chaud. Il n'est alors pas possible de lire un CD. Laissez le lecteur de CD dans un environnement chaud jusqu'à ce que l'humidité se soit évaporée.

Pour retirer sans peine le CD de son boîtier, appuyez sur l'axe central lorsque vous soulevez le CD. Saisissez toujours le CD par la tranche, et remettez-le dans son boîtier après usage.

Pour nettoyer un CD, essuyez-le d'un mouvement droit du centre vers l'extérieur au moyen d'un chiffon doux ne peluchant pas. Un produit de nettoyage risquerait d'endommager le disque compact !

N'apportez jamais d'inscription sur un CD et n'y collez pas d'étiquette.

Attention

N'essayez en aucun cas de réparer votre appareil vous-même, sous peine d'invalider la garantie.

Dans le cas d'une anomalie de fonctionnement, commencez par vérifier les points ci-dessous avant de donner votre appareil à réparer.

Si vous ne parvenez pas à résoudre le problème en suivant ces instructions, veuillez consulter votre fournisseur ou le centre SAV compétent.

Problème	Cause possible	Solution
Pas de son, pas de courant	Volume mal régle.	Réglez le volume.
	Écouteurs raccordés.	Déconnectez les écouteurs.
	Cordon d'alimentation mal raccordé.	Raccozde correctement le cable.
	Piles usées.	Changez les piles.
	Piles mal installées.	Installee correctement les piles.
	Vous avez tenté de passer de l'alimentation secteur au fonctionnement sur piles sans retirer la fiche.	Retirez la fiche du cordon d'alimentation de la prise AC MAINS de l'appareil.
L'appareil ne réagit pas à l'appui des touches	Décharge électrostatique.	Débranchez l'appareil de la prise, et rebranchez-le au bout de quelques seconds.
Mauvaise réception radio	Le signal radio est faible.	Orientez l'antenne pour une réception optimale.
	Interférence d'un équipement électrique proche tel que télévision, ordinateur, moteur, etc.	Eloignez la radio d'autres apparciels électriques.
Affichage no ou Ε	Le CD est rayé ou sale.	Remplacez ou nettoyez le CD.
	Pas de CD en place.	Introduisez un CD.
	Le CD est à l'envers.	Placez le CD face imprimée vers le haut.
	La lentille laser est embuée.	Attendez que la buée disparaisse.
Le lecteur CD saute certains morceaux	Le CD est endommagé ou sale.	Remplacez ou nettoyez le CD.
	SHUFFLE ou PROGRAM est activé.	Désactivez le mode SHUFFLE ou PROGRAM.
Mauvaise qualité de son de la cassette	Poussière ou saleté sur les têtes, les cabestans ou les galets.	Nettoyez les têtes, les cabestans et les galets.
	Utilisation de cassettes inappropriées (type METAL ou CHROME) pour l'enregistrement.	N'utilisez que des cassettes de type NORMAL pour l'enregistrement.
L'appareil n'enregistre pas	Languette(s) de protection de la cassette cassée(s).	Appliquez un morceau de ruban adhésif sur l'orifice.
