BRUKSANVISNING 66697 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - Ningbo Hailian Electric tools, Zhejiang.

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

Kontroller maskinen, løsdele og tilbehør for transportskade.

BRUGSANVISNING

BESKRIVELSE

I denne bruksanvisningen benyttes følgende symboler:

Henviser til mulig personskade, livsfare eller fare for skader på maskinen hvis instruksene i denne bruksanvisningen ikke overholdes.

Viser til elektrisk spenning.

Les denne bruksanvisningen nøye før maskinen tas i bruk. Sørg for å vite hvordan maskinen virker og hvordan den skal betjenes. Vedlikehold maskinen i henhold til instruksene, slik at den alltid virker som den skal. Oppbevar denne bruksanvisningen og den vedlagte dokumentasjonen ved maskinen.

SIKKERHETSFORSKRIFTER

Overhold ved bruk av elektriske maskiner alltid de lokale sikkerhetsforskriftene. Dette for å unngå brannfare, fare for elektrisk støt og personskade. Les i tillegg til nedenstående instrukser også sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet.

1. Ta ut batteriet!

Når elektroverktøyet ikke brukes, i forbindelse med vedlikehold og når det skiftes verktøy som for eksempel chuck eller bor.

2. Kontroller elektroverktøyet mht. eventuelle skader!

Før elektroverktøyet tas i bruk igjen, for eksempel etter oppladning av batteriet, kontrolleres omhyggelig om alle deler funksjonerer korrekt og feilfritt. Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer, og om deler har skade. Alle deler skal være korrekt montert og oppfylle alle krav, slik at elektroverktøyet funksjonerer feilfritt. Skadde deler skal repareres eller skiftes korrekt av en kvalifisert fagmann, med mindre det står noe annet i bruksanvisningen.

En ødelagt bryter skal skiftes på et autorisert verksted. Hvis bryteren ikke kan slås på og av, må elektroverktøyet ikke brukes.

VIKTIGE SIKKERHETSFORSKRIFTER FOR BATTERILADER OG BATTERI

Ved berøring av syre på batteriet må syren straks vaskes av med vann. Hvis syren kommer i øynene, må man skylle øynene med vann og søke legehjelp.

1. Før bruk må bruksanvisningen og sikkerhetsforskriftene for laderen og batteriet leses og forstås!
2. NB! Bruk kun den laderen og batteriet som fabrikanten har levert, da det ellers er fare for ulykker.
3. Laderen, batteriet og elektroverktøyet skal beskyttes mot fuktighet, som for eksempel regn og snø.
4. Før laderen brukes, må man kontrollere at alle ledninger er korrekt tilsluttet.
5. Hvis det konstateres skade på ledninger, må laderen ikke brukes mer. Den skadde ledningen må skiftes.
6. Når laderen ikke brukes, skal støpselet til strømforsyningen tas ut av stikkontakten. Støpselet må ikke tas ut ved å trekke i ledningen.
7. Hvis laderen faller i gulvet eller på annen måte utsettes for mekanisk påvirkning, må den kontrolleres av et autorisert verksted før den brukes igjen. Skadde deler skal repareres.
8. Batteriet skal behandles forsiktig. Det må ikke falle og må ikke utsettes for slag.
9. Man må ikke forsøke å reparere laderen eller batteriet selv. Reparasjoner skal alltid utføres av et autorisert verksted, da det ellers er fare for ulykker.
10. Før rengjøring eller vedlikehold av laderen eller batteriet skal laderens støpsel tas ut av stikkontakten.

BRUKSANVISNING

Ved kortslutning oppstår det strøm med høy strømstyrke. Det kan resultere i at batteriet overopphetes, begynner å brenne eller eksploderer. Dette kan føre til at batteriet skades og/eller at brukeren kommer til skade.

Derfor:

Kjokskapasitet ∅ 1,5-10 mm

Moment 16

Vekt 2,5 kg

Lpa(lydtrykk) < 75 dB(A)

Vibrasjonsverdi < 2,5 m/s²

Kjok

+

Elektrisk sikkerhet

Kontroller alltid om batterispenningen er i overensstemmelse med verdien på typeskiltet.

Utskifting av ledninger og støpsler

Kast gamle ledninger og støpsler så snart de har blitt erstattet av nye. Det er farlig å stikke støpselet på en løs ledning i stikkontakter.

Bruk av skjøteledninger

Bruk utelukkende en godkjent skjøteledning som er egnet til maskinens effekt. Ledningene må ha et tverrsnitt på minst 1,5 mm². Hvis skjøteledningen sitter på en rull, må den rulles helt ut.

PAKKENS INNHOLD;

1 trådløs bormaskin
1 batteri
1 batterilader
1 bruksanvisning
1 sikkerhetshefte

Kontroller at maskinen, løse deler og tilbehør ikke har fått transportskader

BRUKSANVISNING

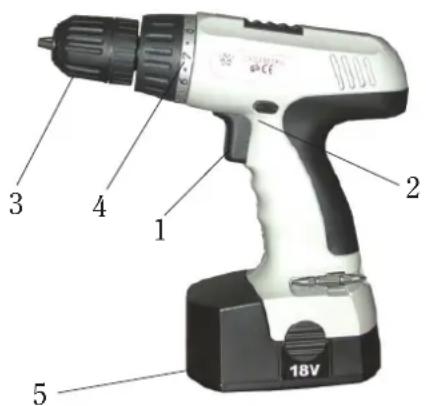

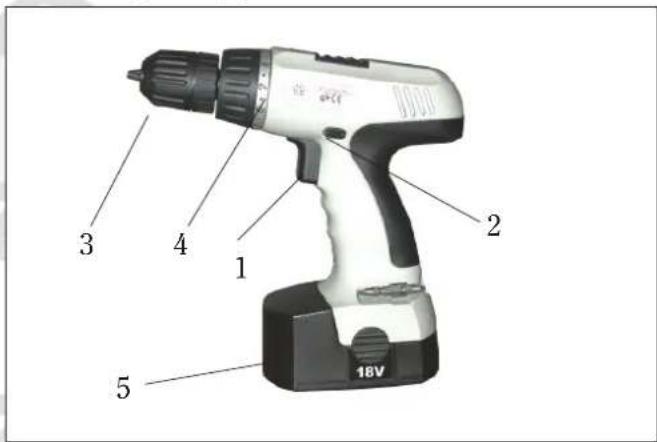

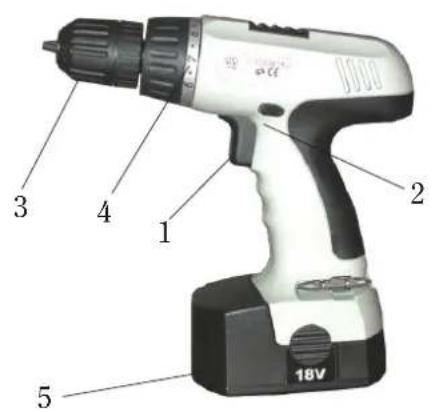

PRODUKTINFORMASJON

1 På/avbryter
2 Innstillingshjul for dreiemoment
3 Velger for høyre/venstregange
4 Kjoks
5 Batteri

MONTERING AV TILBEH∅R

Ta alltid batteriet ut av maskinen før montering.

Isetting og uttak av bor.

I tillegg til bor kan også skrubits med sekskantet tange festes i maskinen.

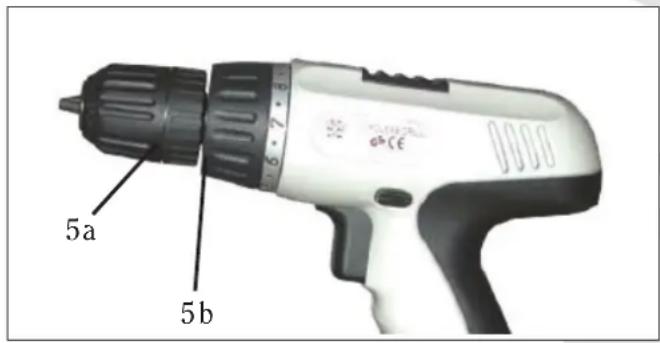

• Chucken løsnes ved å vri på del (5a) og holde del (5b) fast.
• Plasser boret med tangen i kjoksfestet.
• Vri kjoksen skikkelig til slik at boret sitter godt fast.
  • Vri kjoksen åpen igjen när du skal skifte bor.

Montering og demontering av batteriet.

• Se til at velgeren for høyre/venstregange (2) står i midtstilling for å unngå at maskinen kan slås på av vanvare.
• Batteriet skyves inn i bunnen av maskinen, til det klikkes fast. Se bild.

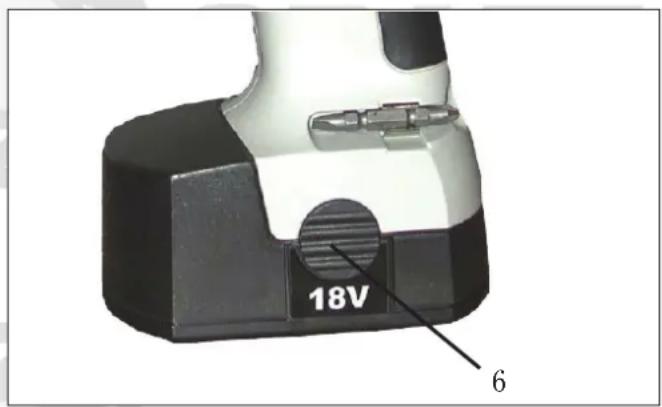

• Trykk på knappene (6) og ta batteriet ut av bunnen av maskinen.

BETJENING

Overhold alltid sikkerhetsinstruksene og respekter de gjeldende forskriftene.

• Hold maskinen godt fast og trykk boret med jevn kraft inn i arbeidsstykket. Ikke forser maskinen.
• Bruk bare bor som ennå ikke viser tegn på slitasje. Et bor som er slitt, virker negativt inn på maskinens effektivitet.

BRUKSANVISNING

Maskinen har forskjellige innstillinger for dreiemomentet, slik at den kraften som skruene skal skrus inn og ut med, kan bestemmes på forhånd.

• Sett innstillingshjulet for dreiemomentet (4) i ønsket posisjon.
• Velg helst et så lavt dreiemoment som mulig for å bevege skruene. Still inn et høyere dreiemoment hvis motoren skulle glippe.

Inn og utskruing av skruer

• Sett velgeren for høyre/venstregang (2) i posisjon 'R' når du skal skru inn skruer.
• Sett velgeren for høyre/venstregang i posisjon 'L' når du skal skru ut skruer.

Boring.

• Vri innstillingshjulet for dreiemomentet (4) til posisjonen (R) for boring.

Start og stopp.

Trykk inn på/avbryteren (1). Maskinens turtall reguleres ettersom du trykker lett eller kraftig på bryteren. Med tiltakende trykk økes turtallet.

Når bryteren (1) slippes, stopper chucken straks, og den fortsetter ikke å rotere.

Plasser velgeren for høyre/venstregange (2) i midtstilling for å blokkere maskinen når den er slått av. Ikke legg maskinen fra deg før motoren har stoppet helt. Maskinen må ikke legges på et støvete underlag. Støvdeler kan trenge inn i mekanismen.

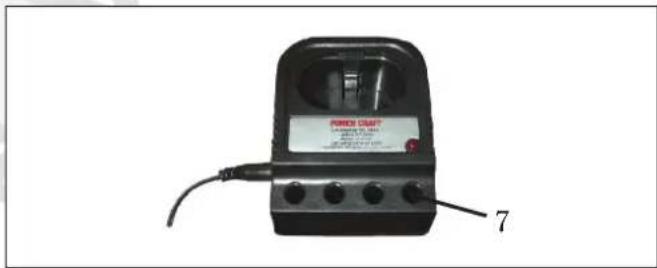

Lading av batterier.

• Plasser batteriet i batteriladeren slik det er vist på bilden.
• Sett laderens støpsel i stikkontakten. Nå begynner den røde lampe å lyser.

Boremaskinens batteri er ikke oppladet ved levering. Før batteriet brukes for første gang, må det lades i ca. 5 - 7 timer, slik at det får full effekt. Batteriets endelige kapasitet oppnås først etter 4 - 5 oppog utladninger.

BRUKSANVISNING

VEDLIKEHOLD

Maskinene fra Power Craft er konstruert slik at de kan fungere uten problemer med et minimum av vedlikehold. Hvis maskinen rengjøres regelmessig og behandles på riktig måte, bidrar dette til å gi maskinen en lang levetid.

Rengjøring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk o.kl. Slike stoffer skader kunststoffdelene.

Smøring

Du kan bidra til å verne om miljøet! Følg lokale miljøforskrifter: Lever defekt elektrisk utstyr til mottaksstasjon for spesialavfall.

BRUKSANVISNING

Vikt (inkl. batteri) 2,5 kg

Lpa(Bullernivä) < 75 dB(A)

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/E∅F: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + (rettelser 93/68/EEC)

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/E∅F: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + (rettelser 93/68/EEC)
