BRUKSANVISNING 66697 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslag-rings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Opladningstid 5-7 timer

Omdrejningstal, ubelastet 0-900 o/min

Borepatron kapacitet 1,5-10 mm

Moment 16

Vægt 2,5 kg

Lpa (lydtryk) < 75 dB(A)

1 Ledningsfri boremaskine

1 Batteri

1 Oplader

1 Brugsanvisning

1 Sikkerhedsfolder

Uppladdningsbar borrmaskin i sats

I denna bruksanvisning används följande symboler:

Anger att det föreligger risk för kroppsskada, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs.

Anger elektrisk spänning.

Läs igenom denna bruksanvisning noggrant innan maskinen tas i bruk. Se till att du känner till hur maskinen fungerar och är insatt i hur den skall användas. Följ underhållsinstruktionerna för att maskinen alltid skall fungera på bästa sätt. Förvara denna bruksanvisning och den bifogade dokumentationen vid maskinen.

SÄKERHETSFÖRESKRIFTER

Vid användning av elektriska maskiner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat.

1. Demontera batteriblocket.

När elektroverktyget inte används, före underhåll och vid byte av verktyg som t.ex. chuck, borr.

2. Kontrollera elektroverktyget på eventuella skador!

Före vidare användning av elektroverktyget resp. före laddning av batteriblocket. Undersök alla delar noggrant på felfri och avsedd funktion. Kontrollera att de rörliga delarna fungerar felfritt och inte klämmer samt att de inte är skadade. Samtliga delar måste vara riktigt monterade och uppfylla alla villkor för att garantera att elektroverktyget fungerar felfritt.

Skadade delar ska repareras eller bytas av en erkänd verkstad, om inte annat anges i bruksanvisningen. Skadade brytare ska bytas av en kundtjänstverkstad. Använd inga elektroverktyg där brytaren inte kan slås på och av.

VIKTIGA SÄKERHETSFÖRESKRIFTER FÖR LADDNINGSANORDNING OCH BATTERIBLOCK

Om du skulle komma i kontakt med syra från batteriblocket, tvätta då genast bort syran med vatten.

Om du får syra i ögonen, skölj då genast ögonen med vatten och kontakta en läkare!

1. Läs och uppmärksamma före användning manualen och säkerhetsföreskrifterna för laddningsanordningen och batteriblocket!
2. Obs! Använd endast laddningsanordningen och batteriblocket som har levererats av tillverkaren, annars föreligger risk för olyckor.
3. Skydda laddningsanordningen, batteriblocket och elektroverktyget mot fukt, som regn eller snö.
4. Kontrollera före användning av laddningsanordningen alltid att alla kablar är ordentligt anslutna.
5. Om du konstaterar skador på kablarna, får laddningsanordningen inte längre användas. Byt genast skadade kablar.
6. När laddningsanordningen inte används ska sladden dras ut ur nätkontakten. Dra inte kontakten i nätsladden.
7. Om laddningsanordningen skulle falla eller på annat sätt utsättas för starkt mekaniskt ianspråktagande, låt då först en fackverkstad kontrollera på skador. Skadade delar måste bytas.
8. Behandla batteriblocket försiktigt. Låt det inte falla eller stötas.
9. Försök aldrig att reparera laddningsanordningen eller batteriblocket själv. Reparationer måste alltid utföras av en erkänd verkstad, annars föreligger risk för olyckor.

BRUKSANVISNING

1. Före rengöring eller underhåll ska nätsladden dras ut ur uttaget.
2. Ladda aldrig batteriblocket om omgivningstemperaturen är under 10°C eller över 40°C.
3. Laddningsanordningens ventilationsöppningar måste alltid vara fria.
4. Batteriblocket får inte kortslutas.

Vid kortslutning flödar ström med hög strömstyrka. Överhettning, brandfara eller sprickor i batteriblocket kan vara följden. Detta kan leda till skador på batteriblocket eller olyckor för användaren.

Därför:

1. Anslut inga kablar till polerna på batteriblocket.
2. Se till att inga metallföremål (spikar, gem, mynt) befinner sig i batteriblockintaget.

3. Utsätt inte batteriblocket för vatten eller regn.

4. Ett skadat eller inte längre uppladdningsbart batteriblock ska kastas som speciellt avfall. Kasta det aldrig bland hushållsavfall.

5. Kasta aldrig batteriblocket i eld eller vatten. Explosionsrisk föreligger!

TEKNISKA SPECIFIKATIONER

Spanning 18 V

Spänning batteriladdare 230 V

Frekvens batteriladdare 50 Hz

Kapacitet batteri 1,3 Ah (NiMH)

Uppladdningstid 5-7 timer

Varvtal, obelastad 0-900 o/min

Kapacitet chuck ∅ 1,5-10 mm

Moment 16

Vibration värde < 2,5 m/s²

Elektrisk säkerhet

Kontrollera alltid att batteriets spänning överenskommer med värdet på typskylten. Kontrollera även att den lokala nätpänningen överenskommer med batteriladdarens matningsspänning.

Batteriladdaren är dubbelt isolerad i överenstämmelse med EN-60335; vilket innebär att det inte behövs någon jordledare.

Vid utbyte av kablar eller stickkontakter

Släng omedelbart bort gamla kablar eller stickkontakter så fort de har ersatts av nya exemplar. Det är farligt att sticka in stickkontakten till en lös kabel i vägguttaget.

Vid användning av förlängnings kablar

Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm². Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet.

INNEHÅLL I FÖRPACKNINGEN.

1 uppladdningsbar borrmaskin
1 batteri
1 batteriladdare
1 bruksanvisning
1 blad med säkerhetsföreskrifter

Kontrollera om maskinen, lösa delar eller tillbehör uppvisar transportskador.

BRUKSANVISNING

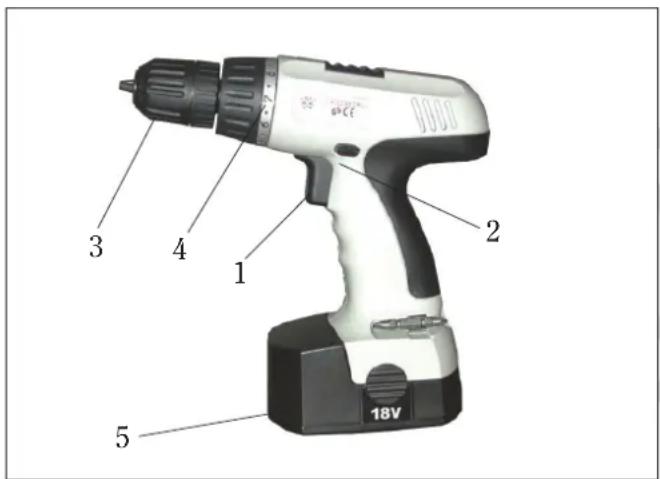

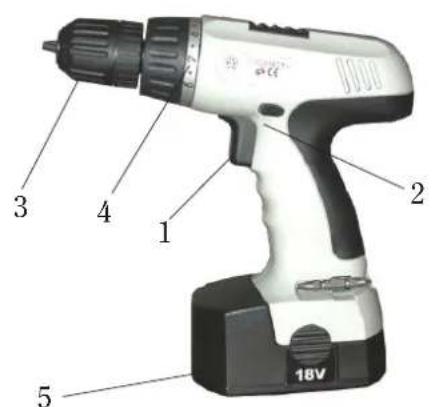

PRODUKTINFORMATION

1. Strömbrytare
2. Hastighetsomkopplare
3. Inställningsring vridmoment
4. chuck
5. batteri

MONTERING AV TILLBEHÖR

Ta alltid batteriet ur maskinens före monteringen.

Placering och avlägsnande av borrverktyg.

Förutom borrverktyg kan maskinen även hålla skruvbits med sexkantigt skaft.

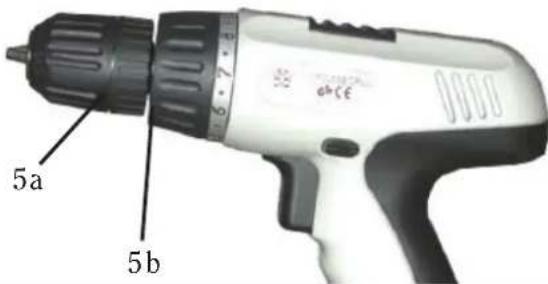

• Lossa borrchucken i vilken du vrider löparen (5a) och håller fast stoppet(5b).
• Placera borrets skaft i chuckens öppning.
  • Vrid åt chucken stadigt så att borret kläms fast.

- Öppna chucken på nytt när du ska byta borr.

Placering och avlägsnande av batteriet.

• Se till att vridriktningsomkopplaren (2) står i sitt mittläge för att undvika att maskinen startas av misstag.
• Skjut batteriet i foten på maskinen, såsom anges på ritningen, tills det sluter ihop.

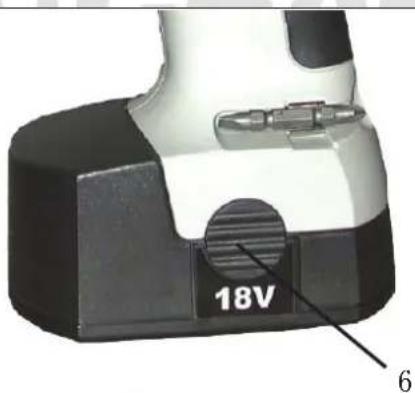

• Tryck på spärrknapparna (6) innan du avlägsnar batteriet, och skjut batteriet ur foten på maskinen.

ANVÄNDNING;

Iaktta alltid säkerhetsinstruktionerna och respektera gällande föreskrifter.

• Håll maskinen stadigt och tryck borret med en jämn rörelse i arbetsstycket. Forcera inte maskinen.
• Använd endast borrbits som inte ser slitna ut. Med slitna bits fungerar maskinen mindre effektivt.

BRUKSANVISNING

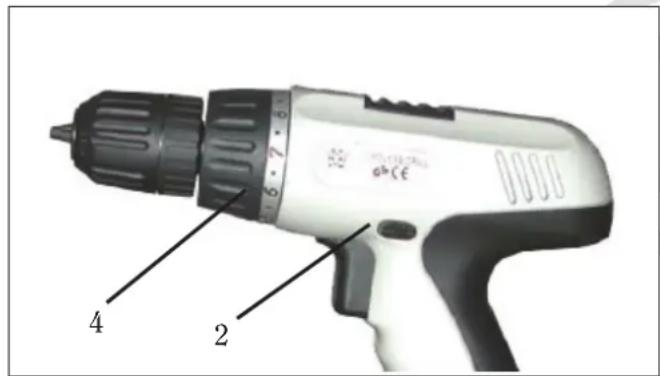

Inställning vridmoment

Maskinen har olika momentlägen varmed kraften för in och utdragning av skruvar kan ställas in.

• Sätt inställningsringen (4) i önskat momentläge.
• Välj helst en så låg inställning som möjligt för att vrida skruven. Ställ in ett högre moment om motorn slirar.

In och utdragning av skruvar.

• Sätt vridriktningsomkopplaren (2) i läget 'R' för indragning av skruvar.
• Sätt vridriktningsomkopplaren i läget 'L' för utdragning av skruvar.

Borning

• Vrid inställningsringen (4) till borrläget

Till och frånkoppling

• Tryck in strömbrytaren (1). Maskinens varvtal regleras genom hur långt strömbrytaren trycks in.
• Om du släpper på/av-brytaren (1) bromsas borrchucken genast, och löper inte längre.
• Skjut vridriktningsomkopplaren (2) till mitten för att blockera maskinen i frånkopplat läge. Lägg inte undan maskinen förrän motorn har stannat helt. Lägg inte maskinen på ett dammigt underlag. Dammpartiklar kan tränga in i de mekaniska delarna.

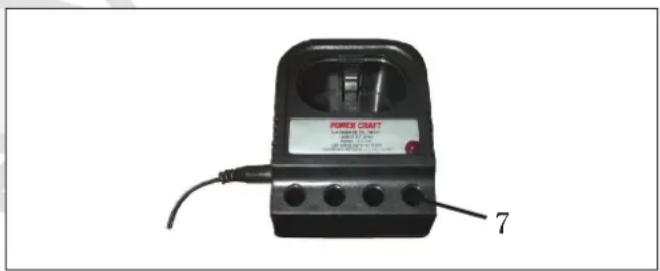

Laddning batteri

• Placera batteriet i batteriladdaren enligt bilden.
• Stick laddningsanordningen kontakt i kontaktdosan. Nu tänds den röda snabbladdningslampan.

Borrmaskinens batteri kommer oladdat från fabriken. Före'den första användningen är uppladdning på 5 -7 timmar nödvändig för att uppnå optimala prestationer. Batteriets slutgiltiga kapacitet uppnås efter 4 - 5 laddnings-/urladdningscykler.

BRUKSANVISNING

UNDERHÅLL

Power Craft maskiner har konstruerats för att under lång tid fungera problemfritt med ett minimalt underhåll.

Genom att regelbundet rengöra maskinen och hantera den på rätt sätt bidrar du till en lång livslängd för din maskin.

Miljöupplysningar

Du kan hjälpa till att skydda miljön! Följ gällande miljöregler: Lämna in elektrisk utrustning som slutat att fungera till lämplig återvinningsstation.

Rengöring

Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts.

Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna.

Smörjning

Maskinen behöver ingen extra smörjning.

Driftstörningar

Om en driftstörning uppträder till exempel till följd av att en del har blivit sliten, kontakta då din lokala Power Craft återförsäljare.

KÄYTTÖOHJE

CE-märke monterat: 2007

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

06/95/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)

CE-märke monterat: 2007

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

06/95/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)
