BRUGSANVISNING 66697 Power Craft

© 2006 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Produsert i P.R.C.

6001 - Ningbo Hailian Electric tools, Zhejiang.

EU-importør

HP Værktøj A/S

7080 Børkop

Danmark

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

I denne brugsanvisning anvendes de følgende piktogrammer:

Angiver risiko for legemedsbeskadigelse, livsfare eller maskinskade, hvis instruktionerne i denne brugsanvisning tilsidesøettes.

Angiver elektrisk spøending.

Løes denne brugsanvisning godt igennem før maskinen tages i brug. Sørg for at De kender maskinens funktion og betjening. Vedligehold maskinen ifølge instruktionerne, for at maskinen altid kan fungere optimalt. Bevar denne brugsanvisning og den vedlagte dokumentation til maskinen.

SIKKERHEDSFORSKRIFTER

Ved anvendelse af elektriske maskiner skal man altid følge de lokalt gøeldende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse.

Løes udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder.

1. Tag batteriet ud!

Når elværktøjet ikke bruges, i forbindelse med vedligeholdelse og, når der skiftes værktøj som for eksempel patron, bor.

2. Kontroller elværktøjet for eventuelle beskadigelser!

Før elværktøjet tages i brug igen, for eksempel efter opladning af batteriet, kontrolleres alle dele omhyggeligt

for korrekt og fejlfri funktion. Kontroller, at de bevægelige dele funktionerer fejlfrit og ikke klemmer, og om dele er beskadigede.

Alle dele skal være korrekt monteret og opfylde alle betingelser med henblik på elværktøjets fejlfri funktion. Beskadigede dele skal repareres eller udskiftes korrekt af en kvalificeret fagmand, såfremt der ikke nævnes andet i brugsanvisningen. Hvis afbryder er beskadiget, skal den udskiftes på et autoriseret værksted. Hvis afbryderen

ikke kan tænde og slukke, må elværktøjet ikke bruges.

VIGTIGE SIKKERHEDSFORSKRIFTER FOR LADEAGGREGAT OG BATTERI

Hvis man kommer i berøring med syre på batteriet, skal syren straks vaskes af med vand. Hvis syren kommer i øjnene, skylles øjnene med vand, og der søges straks læge.

1. Før brug skal betjeningsvejledningen og sikkerhedsforskrifterne for ladeaggregat og batteri læses og iagttages!
2. N.B.! Brug kun det ladeaggregat og batteri, som fabrikanten har leveret, da der ellers er risiko for ulykker.
3. Ladeaggregat, batteri og elværktøj skal beskyttes mod fugt, som for eksempel regn og sne.
4. Før ladeaggregatet bruges, skal man kontrollere, at alle ledninger er korrekt tilsluttet.
5. Hvis der konstateres beskadigelse af ledninger, må ladeaggregatet ikke længere bruges. Den beskadigede ledning skal straks udskiftes.
6. Når ladeaggregatet ikke bruges, skal stikket til strømforsyningen tages ud af stikkontakten. Stikket må ikke tages ud ved at trække i netledningen.
7. Hvis ladeaggregatet falder på gulvet eller på anden måde udsættes for mekanisk påvirkning, skal det kontrolleres af et autoriseret værksted, før det må bruges igen. Beskadigede dele skal repareres.
8. Batteriet skal behandles forsigtigt. Det må ikke tabes og må ikke udsættes for slag.

BRUGSANVISNING

1. Man må ikke selv forsøge at reparere ladeaggregatet eller batteriet. Reparationer skal altid udføres af et autoriseret værksted, da der ellers er risiko for ulykker.
2. Før rengøring eller vedligeholdelse af ladeaggregatet eller batteriet skal stikket til ladeaggregatet tages ud af stikkontakten.
3. Batteriet må ikke oplades, hvis omgivelsestemperaturen er under 10°C eller over 40°C.
4. Ventilationsåbningerne på ladeaggregatet må ikke være blokeret.
5. Batteriet må ikke kortsluttes.

I tilfælde af kortslutning opstår der strøm med høj strømstyrke. Det kan resultere i, at batteriet overophedes, bryder i brand eller eksploderer. Dette kan resultere i beskadigelse af batteriet og/eller, at brugeren kommer til skade.

Derfor:

1. må der ikke tilsluttes en ledning til polerne på batteriet.
2. skal man sørge for, at der ikke er metalgenstande (nåle, clips, mønter etc.) i batteriets udgang.

3. må batteriet ikke udsættes for vand eller regn.

4. Et batteri, der er beskadiget eller ikke længere kan oplades, skal bortskaffes som farligt affald. Det må ikke bortskaffes med almindeligt husholdningsaffald.

5. Batteriet må ikke kastes i ild eller vand, da det indebærer risiko for eksplosion!

TEKNISKE SPECIFIKATIONER

Spænding 18 V

Spænding, lader 230 V

Frekvens, lader 50 Hz

Kapacitet, akkumulator 1,3 Ah (NiMH)

Vibrationsværdi < 2,5 m/s²

Selvspændende borepatron +

Elektrisk sikkerhed

Kontroller altid om netspændingen svarer til værdien på typeskiltet.

Akkumulator er dobbeltisoleret i henhold til EN- 60335; det er derfor ikke nødvendigt med en jordledning.

Ved udskiftning af ledninger og stik

Kasser gamle ledninger og stik, så snart de er skiftet ud med nye. Det er farligt at søtte et stik fra en løs ledning i en stikkontakt.

Ved brug af forløengerledninger

Brug udelukkende godkendte forløen gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1,5 mm². Hvis forløngerledningen sidder på en tromle, rulles ledningen helt af.

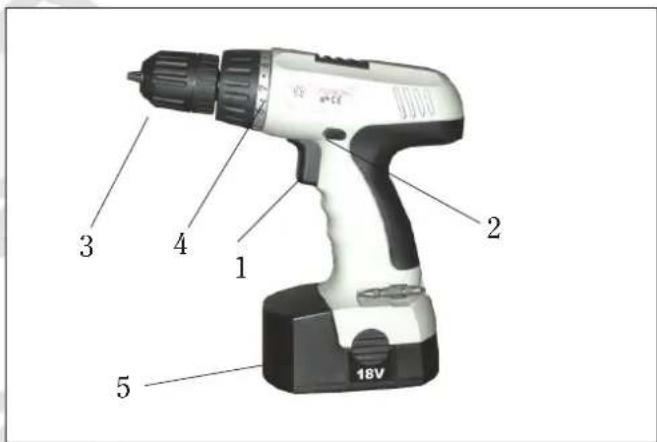

EMBALLAGENS INDHOLD

1 ON / OFF Knap
2 Frem og tilbageløb
3 Borepatron
4 Moment vælger
5 Batteri

MONTAGE AF TILBEH∅R

Tag altid batteriet ud af maskinen før montage.

Isætning og udtagning af bor

Maskinen kan foruden bor også tage skruebits med et sekskantet rør.

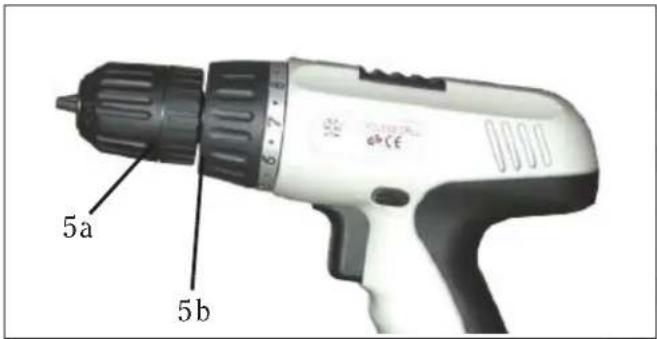

• Borepatronen løsnes ved at dreje omløber (5a) og fastholde blok (5b).
• Anbring borets rør i borholderens indtag.
• Drej borholderen stramt til, således at boret er klemt fast.

- Drej borholderen op igen, när du vil skifte bor.

Isætning og udtagning af akkumulator.

• Sørg for, at drejeretningskontakten (2) står i mellemste position for at forhindre, at maskinen pludselig sætter i gang.
• Batteriet skydes ind i bunden af maskinen, til det klikker fast. Se tegning.

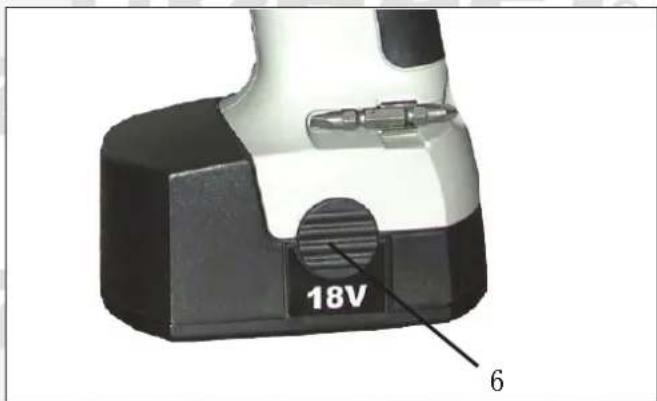

• Tryk knapper (6) og tag batteriet ud af bunden af maskinen.

BETJENING

Følg altid sikkerhedsinstruktionerne og hold Dem til de gældende forskrifter.

• Hold maskinen godt fast og tryk boret med jævn kraft i arbejdsstykket. Forcér ikke maskinen.
• Anvend udelukkende bor, som endnu ikke har vist tegn på slitage. Slidte bor har en negativ indflydelse på maskinens effektivitet.

BRUGSANVISNING

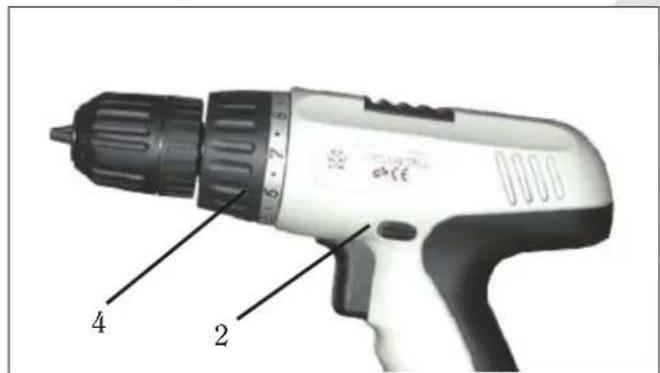

Indstilling af kobling.

Maskinen har forskellige koblingstrin hvormed kraften til at dreje skrue ud og ind kan bestemmes.

• Sæt indstillingsringen til koblingen (4) på det ønskede koblingstrin.
• Vælg ved forvalg det lavest mulige trin for at bevæge skruen. Vælg et højere koblingstrin, hvis motoren slæber.

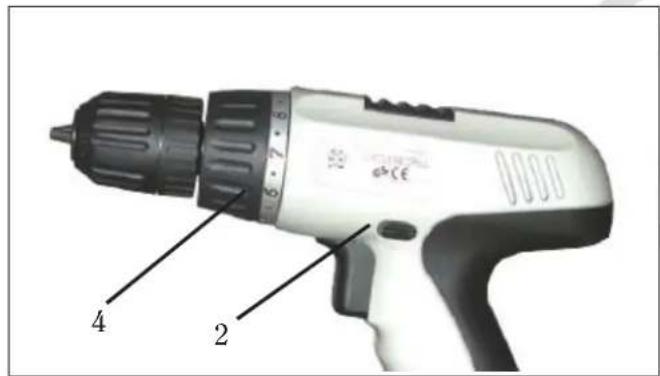

Skruer skrue fast og af.

• Sæt drejeretningskontakten (4) på positionen 'R' til at skrue skruen fast.
• Sæt drejeretningskontakten på positionen 'L' til at skrue skruen af.

Bor

- Drej indstillingsringen til moment (4) i borestilling.

Tænde/slukke.

• Tryk på tænd/slukkontakten (1). De kan regulere maskinens omdrejninger med den måde, hvorpå kontakten trykkes ind.
• Når afbryderen (1) slippes, stopper borepatronen, og den fortsætter ikke med at rotere.
• Skub drejeretningskontakten (2) ind i midten for at blokere maskinen, når den er slået fra. Læg maskinen først væk, når motoren er helt slukket. Læg ikke maskinen på en støvet overflade. Støvdele kan trænge ind i mekanikken.

Opladning af batteriet

• Anbring akkumulatoren i akkuladeren som angivet på billedet.
• Sæt stikket til ladeaggregatet i stikkontakten. Nu begynder den røde lampe at lyse.

Batteriet til boremaskinen er ikke opladet fra fabrikken. Før batteriet bruges for første gang, skal det oplades i ca. 5 - 7 timer, så det har fuld effekt. Batteriets endelige kapacitet nås først efter 4 - 5 op- og afladninger.

BRUGSANVISNING

VEDLIGEHOLDELSE

Maskinerne fra Power Craft er udviklet til at fungere lønge uden problemer med et minimum af vedligeholdelse.

Ved at rengøre maskinen regelmøessigt og behandle den korrekt, bidrager De til en længere levetid for maskinen.

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

Rengøring

Rengør regelmøessigt maskinkappen med en blød klud, helst efter hvert brug. Sørg for at ventilationshullerne

er fri for støv og snavs. Brug en blød klud, der er vædet i søbevand til at fjerne snavs.

Brug ingen opløsningsmidler, så som benzin, alkohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene.

Smøring

Maskinen behøver ingen ekstra smøring.

Fejl

Kontakt Deres Power Craft forhandler, hvis der opstår fejl som følge af slitage af en del.

BRUKSANVISNING

Oppladbar bormaskin

1. Batteriet må ikke lades hvis omgivelsestemperaturen er under 10°C eller over 40°C.
2. Ventilasjonsåpningene på laderen må ikke være blokkert.
3. Batteriet må ikke kortsluttes.

1. må det ikke tilsluttes en ledning til batteripolene.
2. må man sørge for at det ikke er metallgjenstander (spiker, clips, mynter etc.) i batteriet utgang.
3. må batteriet ikke utsettes for vann eller regn.
4. Et batteri som er skadet eller ikke lenger kan lades, skal kastes på korrekt vis. Det må ikke kastes med vanlig husholdningsavfall.
5. Batteriet må ikke kastes i ild eller vann, da det innebærer fare for eksplosjon!

TEKNISKA SPECIFIKATIONER

Spennung 18 V

Spennung batterilader 230 V 230 V

Frekvenz batterilader 50 Hz 50 Hz

Effekt. batteri 1,3 Ah (NiMH)

Oppladingstid 5-7 timer

Turtall, ubelastet 0-900 o/min

Batterilader er dobbelt isolert i henhold til EN- 60335; det er derfor ikke nødvendig med jordledning.

Innstilling af dreiemoment

Maskinen trenger ikke ekstra smøring.

Feil

Hvis det skulle opptre en feil som følge av f.eks. slitasje på en del, må man ta kontakt med den lokale Power Craft forhandleren.

Miljøinformasjon

CE-mærke er anbragt: 2007

CE-merket: 2007

EU-Importør, EU-importør, EU-Importør, EU-maahantuoja, EEC-importer, EG-Importeur,:

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT*

66697 - (HL-DT180)

18 V

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 26 / 07 / 2007

CE-mærke er anbragt: 2007

CE-merket: 2007

EU-Importør, EU-importør, EU-Importør, EU-maahantuoja, EEC-importer, EG-Importeur,:

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT*

66697 - (BHY48-24)

24V

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 26 / 07 / 2007
